Водоснабжение частного дома своими руками

Еще совсем недавно проживание в частном доме было связано с рядом бытовых неудобств. Например, ванной или душа в доме не было, полноценной мойки на кухне тоже, туалет на улице, стирка только вручную. Воду приходилось носить ведрами из ближайшего колодца или набирать из скважины с краном, расположенным на улице. В итоге, все, что принес – то и расходуешь. Посуду моешь в миске, купаешься в тазике, предварительно нагрев воду в большой емкости. Все эти проблемы решает полноценное водоснабжение частного дома и правильное водоотведение. Даже на базе уже существующего колодца или скважины можно реализовать подведение воды непосредственно в дом ко всем потребителям. Это позволит пользоваться всеми современными благами цивилизации, как например, стиральная машина-автомат, посудомоечная машина, можно будет принимать душ или другие водные процедуры прямо в доме.

1. Какой может быть система водоснабжения частного дома
2. Схема системы водоснабжения частного дома
3. Водоснабжение частного дома из колодца
4. Водоснабжение частного дома из скважины
5. Горячее водоснабжение частного дома



Какой может быть система водоснабжения частного дома



Существует несколько способов обустройства водоснабжения в частном доме, отличающихся разными источниками водозабора.

Централизованное водоснабжение возможно только в том случае, если рядом с домом проходит водная магистраль. Для подключения к ней необходимо обратиться в организацию по контролю над водопроводными системами в Вашем районе. Организация предоставит технические характеристики подключения дома к ветке водопровода. Там будет указано место подсоединения, глубина залегания водопроводных труб, их диаметр, а также давление воды (напор), который гарантирован.

На практике подключение частного дома к центральному водоснабжению имеет ряд недостатков: напор воды может резко падать, или быть совсем маленьким, недостаточным для нормального функционирования водопровода, вода содержит хлор и другие добавки. Также в случае аварии на линии, дом останется без воды. Но зато, если отключится электричество, то подача воды не прекратится. За услуги центрального водопровода необходимо ежемесячно платить, согласно счетчику расхода воды.

Автономное водоснабжение частного дома может быть реализовано с помощью забора воды из колодца или скважины.

Что лучше обустроить на участке, колодец или скважину, зависит от свойств грунта, глубины залегания и расположения водоносных слоев, а также от производительности водной жилы.

Колодец в основном обустраивают тогда, когда качественная пригодная для употребления в пищу вода располагается на уровне от 4 до 15 м глубиной. При этом водоносный слой должен быть достаточно объемным, чтобы обеспечивать все нужды семьи из 4-х человек. Средний запас воды – 200 л. По причине того, что в колодец могут проникать грунтовые воды, качество воды может быть низким.

Неоспоримым преимуществом колодца является то, что в случае отключения электроэнергии воду можно набрать обычным ведром на веревке. Также срок эксплуатации колодца составляет не менее 50 лет, что значительно больше чем у скважины. Стоимость обустройства колодца меньше скважины. Если копать шахту колодца вручную самостоятельно, то придется заплатить только за материал для стенок и за работы по их монтажу.

Перед тем как принять решение относительно того, что делать на участке, колодец или скважину, пообщайтесь с местными жителями, возьмите у них пробы воды на анализ. Чаще всего если в районе все роют колодцы, то имеет смысл воспользоваться их опытом и не изобретать велосипед. Точно также дело обстоит и со скважинами.

В зависимости от глубины и разновидности слоя, с которого забирается вода, существуют скважины «на песок» и артезианские скважины.

Скважина «на песок» получила свое название из-за того, что затрагивает верхние водоносные слои так называемого песчаного горизонта, который идет следом за толстым слоем суглинка, фильтрующего грунтовые воды. Глубина такой скважины может достигать 40 – 50 м. В разных регионах залегание данного водоносного слоя может быть различным. Бывают даже случаи, что при бурении такой скважины можно попасть на русло подземной реки на глубине 15 м. В таком случае трубы и фильтры не будут забиваться песком, так как структура слоя состоит из гальки. Срок эксплуатации такой скважины может достигать 15 – 20 лет,  в то время как обычная скважина «на песок» прослужит 5 – 7 лет. Запас воды около 500 л. Пробурить подобную скважину можно вручную, это намного дешевле, да и выемка грунта будет меньшей. Больше вероятности попасть на хороший водоносный слой, так как бурение происходит опытным путем. Машинное бурение скважины стоит намного дороже, но менее эффективно, так как машина бьет скважину на заданную глубину, попасть на хороший водоносный слой в таком случае довольно сложно.

Артезианская скважина опускается до водоносного слоя в известняковых породах. Глубина может достигать 135 м. Безусловно, эта вода намного качественней воды верхних слоев. Запас практически не ограничен, минимальный 1500 л. Специального оборудования для забора воды не нужно, так как вода находится под давлением, сама выстреливает вверх. Вероятность попадания сточных или грунтовых вод в артезианскую скважину полностью исключена. Срок эксплуатации такой же, как и у колодца – до 50 лет. Стоимость бурения намного выше, чем у скважины «на песок» по причине большей глубины. И что самое важное – артезианские скважины обязательно необходимо регистрировать, так как известняковый водоносный слой относится к стратегическому запасу государства.

Схема водоснабжения частного дома подразумевает использование для водозабора насоса или насосной станции. Устанавливаются они в доме, в подсобном помещении, или сразу над скважиной – в кессоне и соединяются с источником воды трубой. Насос накачивает воду в гидроаккумулятор. От него по всему дому расходятся трубы к потребителям. Когда кто-то в доме начинает расходовать воду, например, включил кран в душе или на кухне, давление в системе постепенно падает. Когда оно достигает 2,2 бар, срабатывает реле давления и включает насос, который снова накачивает воду в гидроаккумулятор, пока давление не станет 3 бара. Снова срабатывает реле давления, и насос отключается.



Схема системы водоснабжения частного дома

Вкратце схема водоснабжения дома состоит из таких элементов:

1. Источник воды: колодец, скважина или река.
2. Насос для забора воды из источника.
3. Гидроаккумулятор, который необходим для создания определенного давления в системе. С помощью него можно управлять включением и отключением насоса.
4. Фильтры для водоочистки и водоподготовки. Чтобы правильно подобрать оборудование, необходимо взять пробы воды и сделать анализы. Техническую воду, которая будет использоваться для мытья автомобиля, полива огорода или других нужд, нет необходимости фильтровать. Поэтому она отводится по отдельной трубе, минуя системы очистки.
5. Установка водогрейного оборудования для горячего водоснабжения.
6. Коллекторная система водопровода с холодной и горячей водой.



Обустраивать водоснабжение частного дома своими руками лучше всего в теплое время года, когда уровень воды самый низкий, и шанс ошибиться с расположением водоносного слоя очень мал, а также грунт податливый, легко рыть траншеи. В зависимости от условий водозабора, где располагается источник воды, какой глубины, какой тип, используются различные насосы. Гидроаккумулятор также является довольно дорогим агрегатом. Так что многие его не устанавливают, а используют другие способы управления насосом, выполненные самостоятельно.



Водоснабжение частного дома из колодца



Несмотря на повсеместную моду на скважины, все же во многих регионах предпочитают рыть колодцы для обеспечения себя водой. Во многом причиной является то, что в случае форс-мажора из него можно черпать воду обычным ведром.

Взяв пробы воды из соседских колодцев на анализ и получив удовлетворительные результаты, можно приступать к поиску места для своего колодца.

Искать самое лучшее место для колодца, где будет обильная водоносная жила на не очень большой глубине, можно с помощью дедовских способов или современных приборов. По-прежнему безотказным является наблюдение за наличием и объемом росы очень ранним утром (4 – 5 утра летом) в течение полугода. Собранные сведения конспектируются, а затем составляются диаграммы и определяется место, где больше всего воды.

Помимо этого следует учесть ряд санитарных ограничений:  на расстоянии 50 м не должно находиться туалетов, выгребных ям, канализаций, компостных куч или других источников загрязнений.  Не стоит также располагать колодец слишком близко к дому, так как вымывание песка из плавуна может привести к сдвигам в фундаменте.

После того как нашли место, можно заказывать проект водоснабжения частного дома. В принципе его можно выполнить самостоятельно, обладая минимальными инженерными навыками, но лучше не рисковать. Пока готовится проект, можно приступать к рытью колодца.



Как вырыть колодец

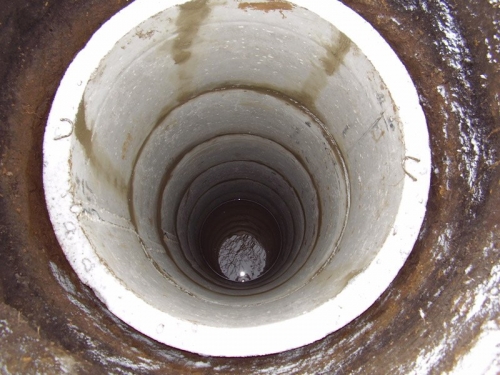

Будем рассматривать вариант колодца с железобетонными кольцами. Первым делом разравниваем площадку, на которой собираемся делать колодец. Затем чертим окружность с радиусом на 10 – 20 см больше радиуса кольца.

С помощью лопаты копаем круглую яму необходимого диаметра. Останавливаемся тогда, когда железобетонное кольцо, установленное в яму, будет выступать на 10 см. Чаще всего высота такого кольца бывает 90 см, но иногда и 100 см.

Устанавливаем первое бетонное кольцо. Для этого аккуратно доставляем кольцо к яме в положении на боку, после чего переворачиваем и опускаем в яму. На торец устанавливаем минимум 3 соединительных скобы.

Затем продолжаем копать, снова глубиной на одно кольцо. Грунт складываем в емкость и поднимаем наверх. Опускаем первое кольцо вниз и устанавливаем второе в скобы. Так как мы планируем завести водопровод в дом, то во втором кольце необходимо сделать отверстие для трубы диаметром в 1,5 раза больше диаметра трубы.

Продолжаем копать и устанавливать новые кольца, пока в колодец не начнет интенсивно прибывать вода. Примерно это должно произойти после 6 – 8 кольца. Желательно, чтобы водоносных жил (родничков) было больше 3-х. Останавливаемся и начинаем откачивать воду и песок, который намывается. Продолжаем углубляться в грунт еще на 40 – 50 см, при этом насос откачивает, так как прибывание воды достаточно интенсивное.

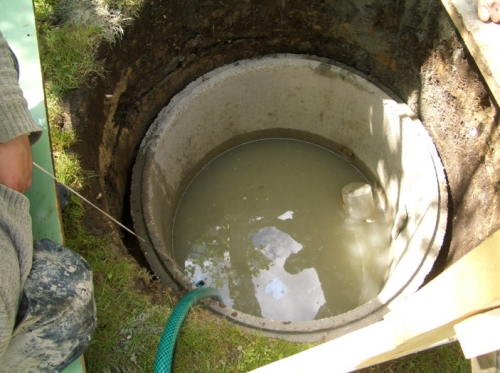

Когда выемка грунта завершена, оставляем шахту колодца на сутки заполняться водой, нам необходимо знать ее уровень. Закрываем будущий колодец чем-нибудь таким, чтоб никто случайно не упал внутрь. Через сутки смотрим, сколько в колодце воды. Если больше 1 – 1,5 м – хорошо. Откачиваем снова всю воду.

На дно укладываем небольшие камни, сверху щебень слоем 30 – 50 см. Это будет наш фильтр.

Заделываем все щели между кольцами цементно-песчаным раствором, чтобы верховодка не попала в колодец. Если мы все сделали правильно, колодец должен заполниться примерно на 1,5 бетонных кольца.

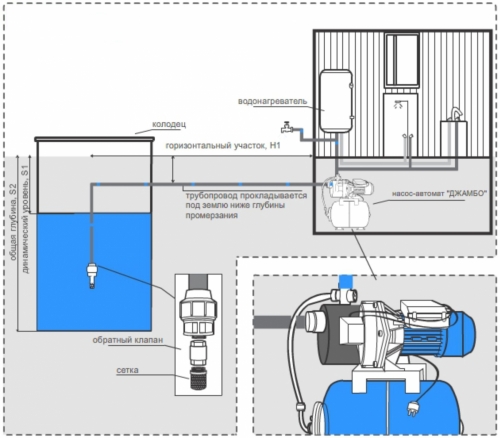

Как подключить насосную станцию к колодцу

Устройство водоснабжения в частном доме предполагает поднятие воды из колодца с помощью насосной станции и распределение ее по всему дому.

Насос или насосную станцию для колодца лучше всего располагать в доме или подсобном помещении. Поэтому от колодца до дома копаем траншею ниже глубины промерзания грунта и укладываем в нее трубу.

Материал труб бывает разный – стальные, металлопластиковые, медные и другие. Выбирайте согласно бюджету и необходимых характеристик. Удобство металлопластиковых труб в том, что они гнутся. Заводим трубу в отверстие в кольце колодца, сгибаем ее и опускаем вниз до самой воды. Внутрь вставляем сетчатый входной фильтр.

Труба не должна доходить до дна колодца на 30 – 40 см. Теперь снова откачиваем всю воду из колодца, вбиваем в дно штырь и прикрепляем к нему трубу. Отверстие в бетонном кольце для трубы заделываем цементным раствором.

Закапываем траншею и обустраиваем глиняный замок вокруг колодца на глубине 40 см, толщиной 50 см, на расстоянии не менее 1,5 м от колец. Это необходимо, чтоб обезопасить колодец от попадания дождевой и грунтовой воды.

Для правильного выбора насосной станции необходимо знать характеристики нашего колодца. Самые распространенные насосы качают воду с глубины 9 м и поднимают до 40 м. Но для колодца на удалении имеет смысл приобрести центробежный самовсасывающий насос с внешним эжектором, который может поднимать воду с глубины до 45 м.

В помещении, где будет стоять насосная станция, температура зимой не должна опускаться ниже +2 °С. Фильтр грубой очистки, а также обратный клапан устанавливаем перед входом в насос. Фильтр тонкой очистки ставим после насосной станции. Затем подключаем реле давления, манометр и остальные приборы. Отводим трубу в коллектор, распределяющий ее на потребителей. Насосную станцию подключаем к щитку управления.

Останется только смонтировать водопровод – и все готово.



Водоснабжение частного дома из скважины



Главными преимуществами скважин являются: более чистая и качественная вода с меньшей долей верховодки, больший запас воды для бытовых нужд большой семьи.

На место расположения скважины распространяются те же ограничения, что и на колодец. За тем исключением, что ее можно бурить рядом с домом.

Цена скважины на воду зависит от типа скважины, от способа бурения, поэтому она индивидуальна для каждого.

Как пробурить скважину

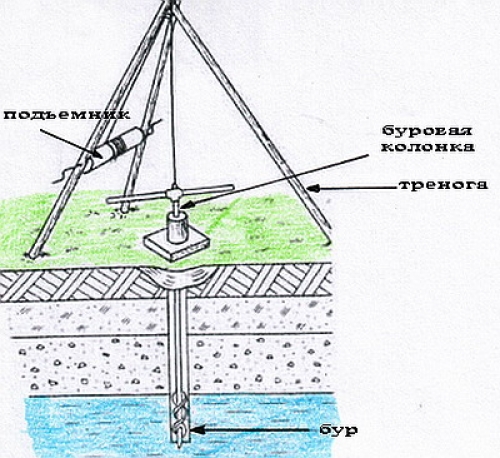

Для бурения скважины вручную используется тренога, буровая колонка с буром и подъемник.

Над местом будущей скважины устанавливается тренога и начинается бурение и выемка грунта.

Для первых 1 – 1,5 м используется штыревой бур, чтобы вынуть грунт сверху. Затем в отверстие вставляется обсадная труба с зубцами и продолжается бурение до тех пор, пока не будет обнаружен подходящий водоносный слой. При этом первые слои можно пропускать и бурить дальше. Когда слой будет найден, внутрь обсадной трубы вставляется оцинкованная водопроводная труба с фильтром на конце. Отрезки трубы соединяются между собой муфтами, место соединения тщательно промазывается герметиком. Затем обсадная труба вынимается.

Для скважины обязательно оборудуется приямок не менее 1 м глубиной. В нем на 10 – 15 см от дна «выглядывает» труба скважины.

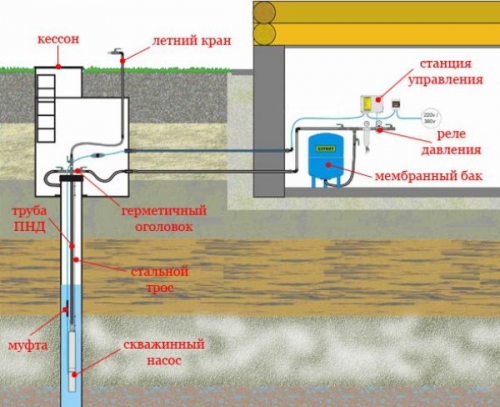

Как подключить насосную станцию к скважине

Установить насосную станцию можно двумя способами. Первый – прямо над скважиной обустроить подсобное теплое помещение, если она находится недалеко от дома. Второй – над скважиной установить кессон, в котором будет стоять насос.

На первом способе мы не будем подробно останавливаться, так как с ним все более-менее просто. Рассмотрим установку кессона.

Обкапываем трубу на глубину 2,5 м, диаметром в 2 раза большим диаметра кессона. На дно заливаем бетонную подушку 20 см толщиной, которая будет держать тяжесть кессона на себе.

Затем устанавливаем кессон в яму. Трубу скважины обрезаем таким образом, чтобы она выступала на 500 мм внутри кессона. На этом уровне, примерно на глубине 1,8 – 2 м копаем траншею, ведущую к дому. В нее укладываем водопроводную трубу.

Насос устанавливаем в кессоне и подключаем к трубе скважины. Но гидроаккумулятор, в который насос будет накачивать воду, все равно необходимо устанавливать где-то в доме или подсобном помещении. Там же устанавливаем фильтры и блок управления насосной станцией.

Кессон по контуру заливаем бетонным раствором слоем 30 – 40 см. Когда бетон высохнет, остальное пространство, не доходя 50 см до верха, засыпается смесью песка и цемента. Сверху засыпается грунт. Кессон будет хорошо защищен от морозов.

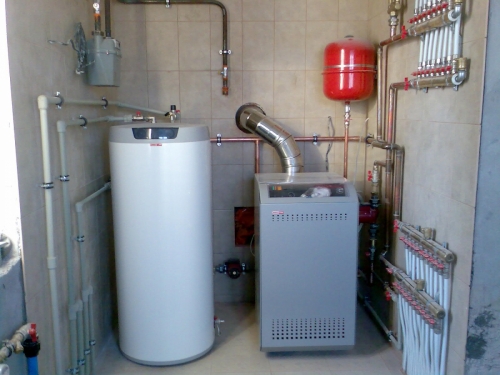

Горячее водоснабжение частного дома

Когда вода подведена непосредственно в дом, нагреть ее уже не составит большого труда. Для этого можно использовать несколько вариантов.

Первый – устанавливаем двухконтурный котел, например, газовый. Один контур будет нагревать воду для системы отопления, второй – для бытовых нужд. От насосной станции труба с холодной водой подключается к котлу, из него выходит труба с горячей водой и подключается к коллектору, который распределяет воду по всему дому.

Второй вариант – устанавливаем одноконтурный котел, который будет заниматься сугубо нагревом воды для нужд дома. Он может быть газовым или электрическим. К нему обязательно необходимо установить бойлер.

Третий вариант – устанавливаем электрический накопительный водонагреватель.

Четвертый годится для больших коттеджей. Можно установить множество проточных нагревателей перед каждым потребителем.

Монтаж водоснабжения в частном доме будет завершен, когда по всему дому будет смонтирован водопровод с горячей и холодной водой. Также следует позаботиться и о сливе, т.е. канализации или септике. Водоотведение – обязательный элемент. Теперь выносить воду ведрами не получится. Необходимо обустроить отвод воды от раковины, душа, ванной, стиральной машины и унитаза.

strport.ru

Водопровод в частном доме своими руками

Наличие водопровода в частном доме – это уже не прихоть, а необходимость, без которой представить себе современное и комфортабельное жилье невозможно. Систему водопровода можно наблюдать даже в домах старой постройки, где изначально водоснабжение не было предусмотрен. Установить водопроводную систему в частном доме своими руками можно благодаря современным системам монтажа, которые позволяют не прибегать к услугам специалистов.

Водопровод в частном доме: чертежи и схемы

Одним из наиболее удобных и выгодных вариантов водоснабжения в частном доме — подключение к центральному водоводу.

Выгоды такого решения очевидны:

• не надо искать источник воды на местности;
• вода в системе общего водовода должна иметь соответствие санитарным нормам;
• невысокая стоимость врезки;
• напор воды в здании будет постоянным.

Схема водопровода

Но эти плюсы могут обернуться и минусами, например: коммуникации могут быть устаревшими, в этом случае на внутренней поверхности труб появляются различные наслоения, что требует ремонта трасс и отключения воды. Из-за наслоений снижается кондиция воды, что требует ее дополнительной очистки; оформление нужных документов может длиться долго.

Схема дачного водопровода

Подключение к центральному водопроводу состоит из таких этапов:

1. Процесс оформления нужных бумаг. В первую очередь надо взять план местности с проложенными на нем коммуникациями и вместе с документами на дом (разрешение на стройку или право собственности) подать в местное отделение водоканала, где выдадут ТУ подключения дома к сети. Затем организация, обладающая лицензией, составляет проект водовода в дом и регистрирует его в СЭС. После этого надо взять разрешение на раскопки для прокладки труб и начинать дальнейшие работы.
2. Установка системы. Прокладывать трубы и совершать врезку в центральный водовод имеют право специализированные организации, узнать о которых можно в водоканале. Своими силами можно выкопать канаву, сделать подсыпку песком, засыпать канаву после окончания работ. Всю остальную работу, как-то: подключение к центральной системе, доводка труб до дома, установка счетчиков производится специалистами. В завершение процесса уполномоченный водоканала составит акты ввода приборов в эксплуатацию. На протяжении всего периода выполнения работ составляется масса актов.

Существует два способа организации водовода в частном доме:

1. Подключение последовательное, при котором от одной трубы, исходящей от источника, к каждому прибору делается отвод. Такое подключение уместно для небольших домов, в которых не более 3-4 жильцов из-за одновременного включения всех приборов может пропасть напор.
2. При параллельном подключении насос и запас источника должны быть достаточными для того, чтобы обеспечить нужный напор воды при выводе трубы к каждому прибору от распределительного устройства. Такое подключение наиболее удобно в жилых домах.

Подробная схема водопровода для частного дома

Чтобы собрать внутренний водовод частного дома, необходимо набраться терпения и иметь все расходные материалы. Для системы водовода понадобятся следующие элементы: источник воды, насос, емкость для накопления воды, тройник, который будет разделять объем воды на разные потребности, система очистки, бойлер, тройник, который будет направлять поток воды в систему горячего и холодного водовода, трубы. В некоторых случаях можно обойтись без емкости для накопления воды и тройника, разделяющего воду на разные потребности.

Какие нужны трубы для системы водоснабжения в доме

Выбирая трубы, следует обратить внимание, из какого материала они изготовлены. Самыми качественными и дорогими являются трубы, изготовленные из меди. Они не подвержены никаким влияниям, выдерживают перепады температур и давления, подавляют развитие патогенных микробов. Наиболее распространены трубы из металлопластика, т.к. в них не накапливаются минеральные отложения, они не подвержены ржавчине. Недостатками являются склонность к промерзанию и невыдерживание перепадов температур.

Схема водоснабжения от скважины

Трубы из стали долговечны, но если была нарушена технология производства, они могут ржаветь. Трубы из полипропилена хороши только для холодного водовода. Диаметр труб определяют в зависимости от расстояния от источника до потребителя: более 30 м – 32 мм, до 30 м – 25 мм, до 10 м – 20 мм. К сантехнике трубы должны быть от 10 до 15 мм.

Смотрите видео: Водопровод в частном доме, монтаж

Схема разводки выглядит так:

• при помощи насоса вода идет в накопительную емкость, установленную на возвышении;
• ставится тройник с запорами, направляющий поток воды к нагревателю и холодному водоводу;
• устанавливаются фильтры;
• выводится одна ветка к водонагревателю и другая к бойлеру, а от них к приборам, трубу крепится с помощью переходника.

Давление воды в доме зависит от качества установки труб, верного выбора их диаметра, расположения источника относительно приборов потребления.

Полезная статья:водоснабжение в загородном доме

Зная, как провести водопровод в частный дом от центрального водопровода, вы сможете существенно повысить комфорт с минимальными затратами. Смотрите видео, схемы и чертежи, тогда большую часть работ получится провести самостоятельно, без привлечения специалистов.

www.svoimi-rukamy.com

с гидроаккумулятором и накопительным баком, разводка

От того, насколько грамотно спроектирована и надежно смонтирована схема водоснабжения частного дома, зависит комфорт всех, кто в нем проживает. Во многих случаях у владельца существует выбор между несколькими альтернативными вариантами. Для того, чтобы не отдавать предпочтение одному из них вслепую, важно тщательно изучить все особенности, преимущества и недостатки.

Типы водоснабжения

Выбор типа водоснабжения дома или, говоря проще, определение, откуда, собственно, будет поступать вода к дому, зависит от индивидуальных условий.

Центральное водоснабжение дома

Техническое исполнение такой системы проще всех остальных вариантов. По сути, необходима установки врезки в общий трубопровод и схема разводки водоснабжения в доме, составленная с соблюдением размеров и с указанием всех точек водопотребления. В соответствии с ней монтируется трубопровод внутри помещения. От общего трубопровода можно завести на свой участок горячую и холодную или только холодную воду. Во втором случае в схеме следует предусмотреть водонагревательное оборудование.

Все перечисленные выше варианты возможны только в одном случае – если в относительной близости к дому находится водопроводная магистраль.

Несмотря на легкость, схема водоснабжения от центрального водопровода имеет и свои недостатки:

• периодически наблюдающееся снижение напора вплоть до полного прекращения подачи воды в часы пикового потребления,
• зависимость от работы оборудования коммунальных служб (воду отключают из-за аварий или во время опрессовки),
• необходимость ежемесячной оплаты и контроля расхода жидкости.

К плюсам такого варианта кроме легкости монтажа следует отнести невысокую стоимость реализации проекта (минимум необходимого оборудования), а также независимость подачи воды от электроснабжения. Ну а к его минусам относится необходимость получить на врезку в магистральную трубу соответствующее разрешение.

Автономное водоснабжение дома

Автономная схема водоснабжения в доме предусматривает использование отдельного источника, находящегося на территории участка или недалеко от него. В качестве такого источника могу выступать:

• колодец,
• скважина на песок (в том числе, так называемый абиссинский колодец или скважина-игла),
• артезианская скважина, добывающая жидкость из известкового водоносного слоя.

Виды источников водозабора и их глубина

Каждый из этих вариантов с его преимуществами и недостатками заслуживает отдельного пристального внимания.

Колодцы

Для того, чтобы вода в колодце была высокого качества, важно соблюсти определенные требования:

• найти оптимально подходящее для рытья колодца место (высокое содержание жидкости в водоносном слое, удаленность от дома, позволяющая исключить вероятность разрушения, отсутствие в радиусе 50 метров возможных источников загрязнения, включая свалки, выгребные ямы, септики и пр.),
• установить надежные и защищающие от попадания в воду верховодки, большого количества песка и глины стены,
• обеспечить защиту зеркала от пыли и мусора, установив плотно закрывающуюся крышку.

Колодец не оставит вас без воды даже при перебоях с электричеством

В то же время даже при условии соблюдения этих требований перед тем, как использовать дома воду для приготовления пищи и питья, лучше сделать лабораторный анализ. Его результаты не только станут гарантией соответствия качества воды санитарным требованиям и нормам, но и помогут правильно подобрать элементы системы очистки.

Качество воды в колодце при прочих равных условиях обычно ниже, чем в скважине. Кроме того, не всегда колодец обладает требуемой производительностью. Для того, чтобы не возникало дефицита воды, рекомендуется при рытье добиваться наличия на дне трех ключей.

Преимуществом колодцев является совмещение автоматической подачи воды и возможность при отсутствии электричества достать жидкость вручную с помощью ведра. Даже при длительном перерыве в электроснабжении дом не останется вовсе без воды.

Скважины на песок

Скважина на песок

Скважина на песок отличается небольшой глубиной по сравнению с артезианской. Благодаря этой особенности ее несложно сделать на участке самостоятельно. Эта возможность является существенным преимуществом, поскольку позволяет сэкономить средства на реализацию проекта.

Недостатками скважины на песок являются:

• недолговечность (срок службы обычно составляет немногим более 6-7 лет),
• возможность заиливания,
• не слишком высокая производительность.

Артезианские скважины

Бурение таких скважин осуществляется на глубину 50-150 метров и даже более, поэтому должно осуществляться профессионалами с применением спецтехники и с предварительным получением разрешения на работы. Привлечение специалистов потребует вложения средств, однако такой источник будет служить до полувека и более, поэтому все траты можно читать долгосрочной инвестицией.

Артезианская скважина высокопроизводительна. Известковый слой, из которого она поднимает воду, расположен глубоко, поэтому в него не попадают токсичные вещества с поверхности. К особенностям следует отнести обычно повышенную жесткость воды из артезианской скважины, однако этот недостаток легко исправляется при включении в схему фильтра-умягчителя.

Для тех, кто хочет знать больше о том, что это такое, артезианская скважина, у нас есть отдельная статья на сайте.

Как происходит бурение скважин на песок и какими способами это делается, описано на этой странице.

О видах насосов для частного дома и дачи мы рассказали тут.

Оборудование для автономных систем водоснабжения частных домов

Насосы

Любая схема автономного водоснабжения включает в себя насосное оборудование.

Оборудование для водоснабжения частных домов — насосные станции и глубинные погружные насосы

• Для колодца могут использоваться в зависимости от его глубины, как погружные, так и поверхностные насосы. При выборе следует помнить о необходимости защиты поверхностного оборудования от промерзания, если планируется использовать автономный водопровод загородного дома в холодное время года.
• Скважины-иглы из-за небольшого диаметра обсадной трубы могут оснащаться только поверхностными насосами.
• Глубина артезианских скважин требует применения только погружного перекачивающего оборудования.
• Насосные станции представляют собой комплекс оборудования (перекачивающий агрегат, гидроаккумулятор, манометр, реле давления и реле «сухого» хода), однако, они могут применяться лишь для неглубоких источников.

Приспособления для корректировки работы систем водоснабжения

Для получения запаса воды в доме на случай аварии и для корректировки работы системы (предотвращение частого включения насоса, обеспечение оптимального напора) может использоваться схема водоснабжения дома с накопительным баком или с гидроаккумулятором.

На фото автономная система водоснабжения загородного дома в двух вариантах

• Накопительный бак работает по принципу напорной башни и представляет собой емкость (для дома с постоянным проживанием подойдет объем около 200 литров) с соответствующим оснащением:

— входящий трубопровод,

— трубопровод подачи воды в дом,

— слой утеплителя,

— обогревающие ТЭНы,

— трубопровод слива при аварийном переполнении емкости,

— поплавковый контроллер уровня.

Схема водоснабжения дома с накопительным баком предусматривает установки емкости выше всех точек водопотребления, например, на чердаке или ином возвышении.

Система водоснабжения частного дома с накопительным баком

• Гидроаккумулятор – более совершенное устройство, позволяющее устанавливать оптимальный режим работы, в том числе, настройку реле давления в соответствии с особенностями системы и требуемыми параметрами (необходимый напор воды). Схема водоснабжения частного дома с гидроаккумулятором не требует подъема накопителя на высоту, избыточное давление обеспечивается сжатым воздухом. Гидроаккумулятор устанавливается в отдельном отапливаемом помещении рядом со скважиной, в подвале дома или в кессоне.

Схема водоснабжения для дома из скважины с гидроаккумулятором

Если вы также планируете монтаж отопительной системы, то не забудьте про расширительный бачок для отопления закрытого типа.

У нас есть дополнительный материал на тему, как реализуются схемы подключения гидроаккумулятора.

А о том, какими способами может проводиться очистка воды из скважины, читайте в отдельной статье сайта.

Кессоны

Кессон представляет собой пластиковую «камеру», устанавливаемую в устье скважины и защищающую его и установленное перекачивающее и накопительное оборудование системы от внешнего воздействия, в первую очередь – от замерзания. Кессон является надежной альтернативой отдельно стоящей отапливаемой насосной.

Кессон

Система фильтров

Система водоснабжения частного дома с накопительным баком или гидроаккумулятором в обязательном порядке включает в себя очистительный (фильтрующий) комплекс. Даже при отличном качестве воды, подтвержденном лабораторно, потребуются механические фильтры, задерживающие нерастворимые частицы песка или глины. Обычно последовательно устанавливаются фильтр грубой и тонкой очистки. Обезжелезивающие и снижающие жесткость воды фильтры устанавливаются в зависимости от необходимости.

Трубы

Для системы водоснабжения выбираются трубы из металлопластика, сшитого полиэтилена, ПНД или полипропилена в соответствии с особенностями схемы (поверхностное или подземное пролегание, вероятность температурных перепадов и пр.).

Важно: При подземной прокладке трубы располагаются ниже уровня промерзания почвы, при поверхностной — с обязательным утеплением.

Монтаж, обслуживание и ремонт системы водообеспечения

Для того, чтобы ремонт системы водоснабжения частного дома своими руками или с помощью специалистов требовался как можно реже, важно выполнять монтаж и обслуживание в полном соответствии с требованиями.

Монтаж трубопроводов может осуществляться путем последовательного или коллекторного подключения точек водозабора. Первый вариант подходит только для небольшого их количества, в противном случае в последнем из подключенных потребителей периодически будет снижаться напор ниже допустимого значения.

Работы по обслуживанию системы зависят от типа установленного оборудования. Например, гидроаккумуляторы большого объема требуют периодического «стравливания» воздуха.

Вне зависимости от типа схемы, периодического осмотра требуют места соединений элементов, колодцам необходима периодическая прочистка, а артезианские скважины при ухудшении качества воды или снижении производительности прокачивают.

Видео

Монтаж схемы водоснабжения загородного дома своими руками с гидроаккумулятором показан на видео.

okanalizacii.ru

Водоснабжение частного дома своими руками

Водопровод для частного дома является самой необходимой коммуникацией. Это утверждение может оспорить лишь тот, кто не тягал полные ведра с колонки или ближайшего колодца. Намного проще тем, кто имеет отличную возможность подключиться к централизованной системе. Но, а тем, кому эта перспектива не светит, следует подумать, как организовать водоснабжение частного дома. Именно об этом вы сможете прочитать дальше.

Виды систем водоснабжения. С чего начать?

Виды водоснабжения

Независимо от вида выбранного водоснабжения первым делом необходимо составить проект будущей системы. Это важно, так как благодаря проекту вы сможете учесть всевозможные детали и даже самые мелочи, которые впоследствии будут напрямую влиять на ее хорошее функционирование. Например, в проекте указывается конкретное место для подвода, рассчитывается необходимый напор. Безусловно, на эти факторы будет влиять количество воды, которое планирует расходовать ваша семья. Более того, обязательно просчитайте все издержки, сколько вам необходимо средств для покупки труб, кранов и многих других строительных материалов. Все это вы сможете отобразить в проекте.

Составление проекта системы во многом будет зависеть от выбранного вида водоснабжения:

1. Колодец.
2. Скважина «на песок».
3. Артезианская скважина.

Теперь о каждой из них поподробнее.

Колодцы

Колодец

Обустраивать колодец есть смысл только в том случае, если пригодная в пищу вода имеется на глубине от 5 до 15 метров. Согласно статистике средний запас для четырех человек в семье должен составлять до 200 литров. Если данный источник полностью вам подходит, можно приступать к работе.

Первым делом вам необходимо установить насос, который будет выкачивать воду из колодца. Насос можно установить в двух вариантах. Например, оборудовать его возле колодца или в подвале дома. Независимо от расположения насоса, необходимо прокопать траншею глубиной 0,5-0,7 метров. Для защиты от промерзания дно траншеи можно засыпать песком. Чаще всего рекомендуется использовать трубы 32Ø. Но этот показатель может колебаться, в зависимости от расстояния до колодца. Чем он дальше, тем больше диаметр необходим для использования. Водопровод лучше всего прокладывать под наклоном. Почему? Так можно предотвратить застой воды в трубопроводной системе. В дом труба заводится через фундамент, в котором предварительно делается сквозное отверстие.

После прокладки в обязательном порядке это место необходимо утеплить, чтобы избежать промерзания водопровода в сильные морозы.

После ввода в дом, вам остается выполнить разводку воды по точкам.

Схема водозабора из колодца

Но перед тем как вы решитесь именно на такую систему водоснабжения учтите все за и против. Очень часто в колодец могут проникать грунтовые воды, качество которых оставляет желать лучшего. Более того, если вам предстоит его только копать, то пообщайтесь с соседями. Можно взять на анализ пробу. В то же время колодец имеет большие преимущества, например, перед скважиной. Его благоустройство обойдется гораздо дешевле. Шахту колодца можно выкопать самостоятельно и заплатить только за бетонные кольца и за их установку. Продолжительность эксплуатации может составить до 50 лет. А в случае отключения электроэнергии, воду можно доставлять ведром на веревке.

Скважина «на песок»

Скважина на песок с насосом

Скважину можно по праву назвать самым лучшим источником воды для загородного дома. Однако, даже те, кто имеет централизованную систему, все же желают иметь свою собственный источник. Ведь такая вода отличается высоким качеством.

Теперь поговорим о скважине «на песок».

Схема скважины на песок

Это название связано с тем, что она затрагивает верхний слой песчаного горизонта. После него идет толстый слой суглинка, который фильтрует грунтовые воды. Его глубина может достигать максимума в 50 метров. В зависимости от региона, где вы проживаете, этот водоносный слой может залегать на разной глубине. Единственным недостатком такой системы является непродолжительный срок эксплуатации, максимум до 8 лет. Имея небольшие навыки, пробурить ее можно без помощи специалистов. Бурение машиной будет гораздо дороже, более того, процент попадания на хорошую воду снижается. Очевидно, бурение скважины вручную дешевле. После устанавливается глубинный насос и дополнительное оборудование, об этом этапе работы можно прочитать ниже.

Артезианская скважина

Эта скважина находится в известняковых породах. Глубина ее может достигать 135 метров. Без сомнений качество такой воды будет иметь самую высокую оценку. Ее запасы практически не ограничены.

Использовать дополнительное оборудование для выкачки не надо. Причина в том, что вода в данной скважине находится под давлением, так что самостоятельно выстреливает вверх.

Одно из достоинств это продолжительность эксплуатации – 50 лет. Сделать ее самостоятельно невозможно, поэтому придется обращаться за помощью к высококвалифицированным специалистам. Для ее эксплуатации существует одно важное требование – регистрация. Так как известняковый водоносный слой является стратегическим запасом государства. После при помощи насосной станции или глубинного насоса организовывается подача воды непосредственно в дом.

Схема артезианской скважины

Оборудование и этапы выполнения работ скважины «на песок» и артезианской:

1. Водоснабжение частного дома при помощи той или иной скважины подразумевает наличие глубинного насоса. Он погружается непосредственно в трубу подачи воды. Прикрепить его можно стальным тросом, а также оборудовать водостойким электрокабелем.
2. После устанавливается блок автоматики, который позволяет управлять работой насоса. Более того, он будет защищать дорогой агрегат от резких перепадов напряжения и перегрева двигателя.
3. Для таких систем рекомендуется установить гидпропневмобак. Он будет предотвращать гидроудары, предоставлять постоянное и стабильное давление и снизит до минимума количество включений и, соответственно, выключений насоса. Для загородного дома достаточно будет объема бака на 100 литров.
4. Еще одно немаловажное строение – это кессон. Он необходим для защиты дорогостоящего оборудования от климатических, природных и других явлений. Кессон следует устанавливать на глубину ниже обычного промерзания земли. Уже непосредственно от кессона осуществляется разводка труб по траншее прямо в дом. Для продолжительной эксплуатации этого сооружения можно утеплить пенопластом как стенки, так и крышку кессона.

Внутренняя система водоснабжения частного дома

Схема водопровода частного дома

Что касается разводки внутри дома, то здесь гораздо проще это сделать самостоятельно. Чаще всего используются диаметры 1/2Ø и 3/4Ø. При желании можно установить коллектор, который позволит значительно увеличить КПД водопроводной системы. Для выполнения этой работы вам потребуется не так много инструментов. Например, если выберете полипропиленовые трубы, то необходим будет только паяльник и специальные ножницы. Для системы из металлопластиковых труб достаточно будет нескольких гаечных ключей и тех же ножниц. Как говорилось в самом начале, лучше всего сделать проект внутренней разводки. Так вам будет легче подсчитать, сколько и каких фитингов вам необходимо купить.

При этом учтите, если у вас нет навыков или элементарно времени, лучше доверить эту работу специалистам. Ну, а если вы решили испытать свое умение и сделать водоснабжение частного дома, то внимательно следуйте всем рекомендациям и советам. А в тех случаях, когда сомневаетесь, проконсультируйтесь у специалиста.

Это интересно:

Фото

Выбор подходящего насоса

Водоснабжение при помощи насосной станции – схема

Варианты исполнения скважин

Схема установки для очистки воды из скважины

Схема автономного водоснабжения

kakpravilnosdelat.ru

разработка схемы, выбор труб, описание

Водоснабжение частного дома своими руками

Многие владельцы земельных участков путаются, и как результат – находят неправильные советы и материалы. Это происходит из-за смешивания схожих понятий, таких как частный дом и дача. На самом деле, строения абсолютно разного назначения:

• дача – летний дом или временное строение, не многоэтажное, не имеет особых внутренних коммуникаций и сложной системы отопления и водопровода, не предназначено для постоянного проживания. Зачастую для подачи воды в помещение используется простая подача воды погружным насосом и поверхностным шланговым соединением;
• частный дом – жилище постоянное, может находиться в селе, за городом или коттеджном микрорайоне. Здание может иметь от одного до четырех этажей с подвальным помещением, каждое из которых необходимо обеспечить водой и отоплением. Поэтому система водопровода будет намного сложнее, а обычная схема водоснабжения частного дома из колодца не подойдет.

Процесс обустройства автономного водопровода включает много этапов, начиная от планирования и заканчивая обслуживанием. Чтобы водоснабжение частного дома было бесперебойным, качественным и система не вызывала проблем в целом, необходимо продумать каждую деталь подключения, разработать проект монтажа и произвести расчет материала.

Схема водопровода в частном доме

Схема водопровода в частном доме

Составление предварительной структуры подключений не стоит игнорировать, даже если вода проводится только к ванной или кухне. Составив подробный проект можно правильно рассчитать материалы и избежать проблем при монтаже.

Схема водоснабжения должна разрабатываться с учетом:

• количество точек потребления воды;
• предполагаемое число коллекторов;
• объем бойлера;
• количество фильтров и насосов;
• местоположение и расстояние до каждого элемента водопровода.

На плане необходимо отметить точные места расположения потребителей и приборов, а также обозначить протяжность трубопровода через помещения жилища.

Составлять проект следует в едином масштабе согласно замерам строения. И чем точнее он будет, тем быстрее вы сможете определить, сколько материалов понадобится для работы.

Существует два варианта разметки труб:

• последовательный;
• коллекторный.

Особенности последовательного соединения

Монтаж системы водоснабжения загородного дома своими руками

Последовательный способ подойдет для небольшого домика с 2-3 жильцами из-за своей небольшой мощности. Принцип действия заключается в следующем: вода поступает к постройке по водопроводу, внутри здания, возле каждой водозаборной точки монтируется тройник, который и отводит жидкость к конечному потребителю.

Если одновременно в пользовании находится несколько кранов, то напор воды к дальнему тройнику будет слабее, чем к ближнему.

Коллекторный тип соединения

Коллекторная схема позволяет подавать воду к каждой точке с одинаковым давлением потому, что трубы водопровода отводятся от коллектора и разветвляются ко всем кранам и смесителям.

Для прокладки линий этим способом потребуется больше труб по сравнению с последовательным соединением, но так намного практичнее и удобнее.

Разработка схемы и плана подключения

Схема при подключении от городского водопровода

Типичная схема водоснабжения частного дома состоит из следующих компонентов:

• водоисточника, то есть скважины;
• насосной станции или насоса. С ее помощью осуществляется подключение внутреннего трубопровода к скважине или другому источнику;
• гидроаккумулятора для контроля показаний уровня давления в системе;
• запорного крана для прекращения подачи воды в случае утечки или планового ремонта;
• для разделения потока поступающей воды между бытовыми и техническими (полив сада, летний душ и т.д.) нуждами, необходимо использование тройника;
• системы фильтрации, которой оснащают трубу, отводящую воду в дом, для очистки жидкости от посторонних примесей;
• тройника, разделяющего водный поток на холодную и идущую на подогрев воду.

Схема для подключения от скважины

Дальше трубка для холодной воды сразу подсоединяется к соответствующему коллектору, а для горячей - сначала к водонагревателю (бойлеру, котлу). После этого обе системы разветвляются по всему зданию. Чаще всего они ведутся вместе, за исключением подсобных помещений, где в горячей воде нет необходимости.

Водопровод в частном доме: как выбрать и развести трубы

Как выбрать и развести трубы

Качество материалов, из которых изготавливаются трубы, имеет большое значение для системы водоснабжения, поскольку от них зависит срок эксплуатации конструкции.

Различают несколько разновидностей труб

Система водоснабжения медными трубами

• Медные. Характеризуются высокой стойкостью к ультрафиолету, коррозии, и бактериям. С легкостью переносят перепады давления и высокие температуры. Их недостаток – высокая стоимость.
• Металлопластиковые. Их основа состоит из алюминия, а края и сердцевина покрыты шаром полиэтилена. Внутренняя оболочка предотвращает появление ржавчины и не дает возможности налипать грязи и минеральным отложениям, а внешняя - защищает изделие от воздействия солнечных лучей (при укладке по поверхности) и конденсата. Такие трубы поддаются деформации при высоких (95°С) и низких (минусовых) температурах, поэтому необходима теплоизоляция с греющим кабелем для наружных систем.
• Стальные трубы – прочны но, несмотря на это, подвергаются ржавчине. Процесс установки трудоемкий, так как для соединения деталей необходимо нарезать на каждом элементе трубки резьбу либо скреплять с помощью сварки.
• Полипропиленовые. Пользуются наибольшим спросом, потому что их легко монтировать, они не окисляются, оснащены надежными соединениями и могут служить свыше 50 лет.

Немаловажным моментом является подбор труб по диаметру, поскольку от него зависит устройство и функционирование водопровода.

Подбирать размеры (диаметры) труб надлежит согласно протяженности трубопровода:

• для линии, длиннее 30 м – подойдут 32 мм;
• для трубопровода средней длинны (меньше 30 м) следует применять 25 мм;
• для коротких разводок до 10 м - 20 мм.

Последовательность соединения пластиковых труб полифузной сваркой

Последовательность соединения пластиковых труб полифузной сваркой

Провести водопровод в частный дом при помощи пластиковых труб не сложно, но тем не менее крепеж должен осуществляться по определенной технологии.

В качестве соединительных элементов-фитингов применяют: муфты, уголки, тройники, запорные краны, колена и фланцевые крепления (их лучше подготовить заранее с запасом).

1. Трубы разрезаются специальными ножницами (удобно будет использовать труборез KRAFTOOL) на куски с учетом зазоров для вхождения в фитинг.
2. Раскладываются на твердой поверхности в порядке сборки.
3. Для фиксации деталей фломастером отмечаются места скрепления.
4. На полифузной сварке устанавливается насадка нужного диаметра (под трубу). На нее насаживается конец пластиковой трубы и фитинг. Прибор прогревается до 260-300 °С (время нагрева зависит от размера трубки и указывается на обороте коробки от сварки). Затем оба конца вынимаются и одновременно фиксируются. В таком положении труба и фитинг выдерживаются 15-20 с до полного застывания.

Водоснабжение в частном доме: разводка по зданию

Водоснабжение в частном доме: разводка по зданию

Разводить трубы по помещениям начинают с места водоразбора. Сначала ставят шаровой кран между смесителем и трубой, он дает возможность перекрывать воду, в случае если произойдет авария, либо понадобится ремонт. После этого линию заводят к коллектору.

Разводят трубопроводы по определенным правилам.

• При монтаже труб (чтобы их было проще ремонтировать) от стен необходимо отступать 20-25 мм.
• Монтаж дренажных кранов проводится с небольшим наклоном в направлении последующего смесителя или крана.
• Трубы для водопровода присоединяются к стенкам с помощью клипс, которые крепятся во всех угловых креплениях, в других зонах - промежуток между ними допускается от 1,5 до 2 метров.
• Для сочетания труб из полипропилена под углом, применяются фитинги ПНД Unidelta или других фирм и тройники с идентичными диаметрами.

Источник для водоснабжения: какой предпочесть

Водоснабжение в частном доме: разводка по зданию

Схема водоснабжения частного дома может быть реализована несколькими способами:

• От центральной магистрали;
• От скважины.

Подключение к центральному водопроводу требует разрешения от соответствующей инстанции, и это не всегда возможно касательно частных домов. Если вы решили использовать этот вариант, учтите, что в центральном водопроводе давление уже определено изначально, и при одновременном пользовании несколькими приборами, напор воды в дальне расположенном будет ниже, чем в ближе находящемся. Поэтому старайтесь размещать потребители как можно компактней.

Колодец дает возможность обеспечить участок водой без официального разрешения госслужб, но этот вариант подходит только для сезонного использования, поэтому не подходит для жилищ с постоянным проживанием.

Система водоснабжения частного дома из скважины позволяет использовать воду лучшего качества, чем колодец. Но для ее подъема нужно хорошее давление, поэтому придется использовать более мощное оборудование, например, глубинный электронасос OPTIMA (Оптима) 4SDm 3/18 1.5кВт перекачивает жидкость с большим содержанием песка, отфильтровывая его без угрозы для агрегата.

Система водоснабжения частного дома: как организовать

В основном, для обустройства водопровода применяют насосные станции. Они предназначаются для перекачки воды от источника сразу в систему или в резервуар. Также используются дополнительные фильтра водоочистки.

В состав системы входят:

• насосы;
• накопительные емкости;
• гидроаккумуляторы;
• различные водонагреватели (котлы, бойлеры, тэны).

Размещают комплекс поближе к потребителям, в подвале или цокольном этаже. К нему подводят трубу, идущую от водозабора, с фитингом из бронзы или латуни, диаметром 32 мм. Далее поочередно подсоединяются сливной дренаж и обратный клапан.

Затем все требуемые компоненты подсоединяются с помощью подключения, которое в народе называется «американкой».

1. Подключается шаровой кран для открытия/закрытия подачи воды.
2. Следующим, подсоединяется фильтр грубой очистки, для удаления крупнодисперсных частиц. Является защитой от ржавчины и песка.
3. После этого – система насосной станции оборудуется гидробаком или гидроаккумулятором, включая реле давления. Но в случае, если сам электронасос стоит в скважине, а спецоборудование находится внутри здания, нужно устанавливать реле на верхней части трубы, а емкость - нижней.
4. Затем монтируется датчик автоматики для защиты насоса от работы «на сухую» и своевременного отключения.
5. Завершается процесс установкой фильтра тонкой (мягкой) очистки.

Подбор гидроаккумулятора для насосной станции

Установка гидробака в частном доме

Гидробак являет собой герметическую емкость с двумя секциями. В одной размещается вода, а в другой воздух. С его помощью беспрерывно поддерживается давление в системе, а также при необходимости регулируется работа насоса.

Выбирать модель емкости необходимо в соответствии с количеством жильцов и суточным потреблением воды. Ее объем может составлять от 25 до 500 литров. Например, Wester WAV 200 Top – рассчитан на 200 литров жидкости, а Unipress - на 80 л.

Итог

Водоподготовка в загородном доме своими руками вполне возможна без посторонней помощи, и для этого не обязательно нанимать профессионалов. Следуйте советам специалистов, и при монтаже не возникнет никаких проблем.

В случае если вы решите доверить работу строительной компании, рекомендации специалистов помогут вам контролировать действия монтажников, самостоятельно составить схему водоснабжения частного дома и участвовать в проработке проекта. В результате это поможет избежать недостатков в работе и связанных с ними проблем в будущем.

vsadu.ru

Водопровод в частном доме - схемы, разводка, трубы

Посмотрите, водопровод в частном доме — реализуется по самой простой схеме.

Водопровод в частном доме в условиях современного города или поселка – это не прихоть, а насущная необходимость. Чтобы иметь возможность постоянно проживать в своем жилище и удовлетворять все естественные потребности – питьевая вода, мытье посуды, гигиенические процедуры зимой и летом – водопровод в частном доме должен быть правильно спроектирован и грамотно реализован.

Чтобы не быть голословным, расскажу, как я рассчитывал и монтировал подачу воды в дом на своем участке. Про то, какой должна быть скважина, как ее бурить и каким должен быть хороший дебет – читайте новые статьи на нашем сайте.

Сегодня же остановимся на следующих вопросах:

• какой должна быть схема водопровода в частном доме,
• как рассчитать трубы и оборудование для подачи воды в дом,
• как сделать разводку водопровода в частном доме по одному этажу и по двум этажам (включая мансардный утепленный этаж).

Небольшое отступление. Почему я все время говорю о том, что мы рассматриваем «водопровод в частном доме»? Потому что схема водопровода в частном доме кардинально отличается от того, как происходит подача воды в дом в пять или девять этажей в обычном городе.

Чем отличается водопровод в частном доме?

Во-первых, обычно у каждого индивидуального строения в поселке или городе есть собственный источник воды – колодец, скважина или собственная насосная станция от открытого водоема.

Самая простая схема водопровода — на основе насосной станции — из колодца.

Схема и состав простейшей системы водоснабжения — неглубокая скважина и насосная станция.

Во-вторых, воду в частном доме приходится поднимать обычно не выше второго этажа.

И, в-третьих, давление в сетях водоснабжения индивидуального дома обычно составляет 2-3 атмосферы, в то время как в городских сетях водоснабжения рабочее давление составляет 6 бар (примерно 6 атмосфер), а гидроудары в ночное время могут достигать величин в 12 бар.

Схема водопровода в частном доме

Итак, обычная, я бы сказал «типовая» схема водопровода в частном доме. Начинается все со скважины или с колодца – индивидуального водного узла. В скважине или колодце происходит забор воды (через погружной насос или насосную станцию).

Далее водопровод идет (обычно под землей на глубине ниже глубины промерзания почвы для данного региона) в дом. Вход осуществляется через подвал или цокольный этаж либо через утепленный цоколь.

Особенно следует коснуться вопроса утепления водопроводных труб в доме, так как самый критичный для промерзания узел – это ввод водопроводных труб от скважины в дом. В этом месте трубы «покидают» землю (температура +4С) и идут по открытому воздуху (температура зимой до -40С) до входа в утепленное перекрытие первого этажа.

Труба от скважины идет ниже уровня промерзания грунта и утепляется на входе в цоколь.

Далее вода подводится к узлу контроля и водяному аккумулятору. Узел контроля обычно состоит из двух реле – реле давления и реле сухого хода (по крайней мере, так сделано у меня в моей схеме).

Реле сухого хода отвечает за то, чтобы насос не работал без воды – когда при откачке уровень воды в скважине понижается. Реле давления отвечает за постоянный напор воды в трубах.

При понижении давления ниже установленного реле давления включает насос через пускатель. При повышении давления выше установленного уровня реле давления выключает насос.

Схема подключения реле и гидроаккумулятора.

Водяной аккумулятор (гидроаккумулятор) поддерживает стабильность давления в системе – исключает частое включение насоса в скважине и компенсирует гидроудары в системе. Такая схема водопровода в частном доме позволяет держать постоянное давление в 2-3 бар, хотя вы можете поставить у себя и 4-5 бар и даже 6.

Давление в водопроводе выше 6 бар считает критическим и многие водоразборные устройства (краны, колонки и бойлеры) не рассчитаны на постоянную работу при давлении, превышающем 6 бар. Еще раз напомню, что бар примерно равен 1 атмосфере.

Далее через систему труб вода поступает на точки водоразбора – давайте рассмотрим, как может быть реализована разводка водопровода в частном доме.

Разводка водопровода в частном доме

Чтобы схема водопровода в частном доме была максимально эффективной, следует грамотно довести трубы до потребителей – до точек водоразбора. К таким точкам относятся краны смесителей в умывальниках, душе и ванне, бачки сантехники, а также прочие потребители – мойки высокого давления, оросители, посудомоечные и стиральные машины.

Какую схему водоснабжения реализовать у себя – глухую (конечную) или замкнутую с циркуляцией – каждый хозяин решает сам.

1. В первом случае к каждой точке водоразбора (крану или душу) вы подводите трубу с холодной и горячей водой. И кран является крайней точкой. Это глухая схема. Ее плюс в простоте исполнения. Минус – приходится ждать, пока горячая вода дойдет «в тупик» от нагревательного прибора – иногда до 30 секунд (время зависит от расстояния смесителя до бойлера).
2. Во втором случае организовывается замкнутая схема, по которой циркулирует вода (обычно это делают только с веткой горячего водоснабжения). В этой схеме в «кругу» водяного обращения подключают отводки с точками водоразбора. Вода «идет мимо» точек, температура ее постоянна. Плюс этой схемы в том, что вы сразу получаете горячую воду нужной температуры – сразу после того как откроете кран смесителя. Минус этой схемы в том, что вам нужен будет циркуляционный насос (наподобие того, что стоит в закрытой системе отопления) на каждую замкнутую линию – ХВС и ГВС.

Лучше всего реализовать комбинированную схему разводки водопровода в частном доме – ХВС делается по глухой схеме, ГВС делается по замкнутой схеме с циркуляционным насосом.

Естественно, что к приборам, самостоятельно греющим воду – посудомоечным и стиральным машинам – ведется только линия ХВС.

О том, как грамотно реализовать схему получения горячей воды в частном доме – читайте отдельную статью на нашем сайте. Вопрос этот объемный, и чтобы не мешать все в кучу, мы вынесли его в отдельную статью.

Прокладка водопровода в частном доме

Коснемся, напоследок, такого вопроса, как прокладка водопровода в частном доме. В рамках этого вопроса хотелось бы рассмотреть следующие моменты – какие трубы использовать, как осуществлять крепление труб и где размещать водопроводные приборы.

Лучше всего использовать для прокладки водопровода в частном доме полипропиленовые трубы. Даже в многоэтажном строительстве их сейчас используют, а в малоэтажном – это самый оптимальный вариант. Наряду с металлопластиковыми трубами «полипропилен» — наиболее часто используемый материал для прокладки водопровода в частном доме.

Полипропиленовые трубы легко паять, они дешевы, фитинги и запорную арматуру к ним легко купить даже в самых отдаленных местах. Кроме того, в отличие от металлических труб, полипропиленовые трубы выдерживают непродолжительное замерзание водопровода, что очень полезно в случае кратковременной аварийной ситуации.

Полипропиленовые трубы легко паять — таблица для пайки труб разных диаметров.

Крепление труб лучше всего делать к стене, а не прокладывать их по полу на любых этажах вашего жилища. Это позволит иметь к трубам доступ в случае ремонта или в случае переделки. Если вы решите поменять схему водопровода в доме, то вам будет легче это сделать, если трубы идут по стенам над уровнем пола.

И, конечно же, не следует наглухо зашивать трубы в короба из ГКЛ или замуровывать их в кладке или штукатурке в местах их поворотов или в местах соединения их фитингами. В случае протечки вам придется разобрать это место, а затем придется заново делать чистовой ремонт.

Провести водопровод в частный дом – это еще не все. Нужно грамотно расположить приборы на его протяжении.

Группу контроля и гидроаккумулятор лучше всего установить прямо на входе трубы в дом – на первом этаже или в утепленном подвале.

Любые водонагревательные приборы – накопительные или проточные – лучше всего устанавливать как можно ближе к большим точкам водоразбора – смесителям в душе и ванне.

Бойлер косвенного нагрева (БКН) вам придется увязать со схемой системы отопления. Обычно БКН ставится недалеко от котла – в котельной. Хотя бойлер может быть установлен и в любом другом месте системы отопления. Однако самая горячая вода всегда на выходе из теплогенератора – котла в системе отопления.

Система фильтров, ответственная за очищение и нормализацию воды, должна быть установлена на входе водопровода в дом – сразу после группы контроля и «в ответ» к водяному аккумулятору. Про фильтрацию воды из скважины или колодца читайте отдельную статью на нашем сайте.

dompraktika.ru

источники, принципы оборудования, порядок организации

Вода — основа жизни, это всем известная истина, а в загородном доме и вовсе без воды не обойтись. Но прежде чем проводить монтаж системы водоснабжения, необходимо будет провести некоторые подготовительные работы. Для начала вы должны определиться с методом водоснабжения, поскольку от этого будет зависеть весь план работ.

Итак, рассмотрим подробнее возможные варианты водоснабжения дома, а также технологию организации этого процесса.

Главные принципы оборудования водоснабжения

Известно, что автономная подача воды может быть двух типов:

• из колодца с поверхностным насосом;
• с погружным насосом из скважины.

Но две системы имеют одинаковую составную часть. В них есть насосная установка, а также трубопроводы и системы контроля водоснабжения.

Во избежание несоответствия с иным оборудованием, вам необходимо произвести корректировку системы автономного водоснабжения, с учетом параметров тех инженерных систем, которые уже имеются. Локальное водоснабжение бывает горячим и холодным.

Источники водоснабжения для дома

В случае, если есть централизованное водоснабжение, то, конечно, вам не нужно думать об источнике для него. Вам остается только организовать получение разрешения на врезку в водопровод.

Больше проблем будет с автономной системой подачи воды. Для этого вам нужно отыскать слои с водой в грунте. Стоит отметить, что выбор их зависит от геодезических характеристик участка, а также ваших финансов. Существуют такие варианты источников: песчаная или артезианская скважина, колодец.

Какой источник выбрать

Выбор колодца для источника водоснабжения в доме — это довольно простой и недорогой способ создания автономной системы водоснабжения. Для доступа к воде хватает 30-метровой глубины колодца. Но вышеназванные плюсы такого метода водоснабжения не могут покрыть некоторые его минусы. Колодец на даче или в частном доме может пересохнуть, а вода в нем может бывает такой грязной, что не справятся даже очистительные фильтры. Для того, чтобы получить чистую воду, придется бурить скважину.

Создание песчаной скважины требует бурения почвы на 40 метров и более, тогда вы достигнете песчаного слоя с водой. В нем вода чище, кроме того, такая система более стабильна. Стоит отметить, что такой способ не очень дорогой, но и у него есть два главных минуса. При засухе уровень воды может заметно падать, а продолжительное использование приводит к заиливанию скважины. Подобный источник может прослужить до 10 лет, что вполне хватает, если ваша семья небольшая. Что касается воды наивысшего качества, то она добывается только из артезианских скважин.

Глубина артезианских скважин может достигать 200 метров. Слой воды здесь отличается особой чистотой и стабильностью. Для одного дома подобного источника даже много, поскольку он способен обеспечивать водой целый поселочек. Прослужит подобная скважина не менее 50 лет. Стоит знать, что для получения разрешения для бурения артезианки вам потребуется лицензия.

Схема системы подачи воды в доме

Если кратко, то схема снабжения водой из колодца состоит из таких составляющих:

1. Собственно источник для получения воды.
2. Насос для перекачки жидкости.
3. Гидроаккумулятор, чтобы создать давление.
4. Очистительные фильтры. Чтобы оборудование было подобрано правильно, необходимо брать пробы жидкости и анализировать их. Воду, которая будет использоваться для различных технических нужд (полив, мытье авто и т. п.) не обязательно очищать, поэтому ее подводят по трубе отдельно от системы.
5. Для получения ГВС производится монтаж специального оборудования (бойлер, котел, колонка и т. п.).
6. Создается система водопроводных коллекторов.

Еще несколько вариантов схем:

Этапы создания системы подачи воды

Главными моментами при создании системы для подачи воды в доме являются следующие:

1. Выбирается тип системы для подачи воды.
2. Выбирается место для создания источника.
3. Создается скважина или колодец.
4. Создается система подачи воды с помощью кессона, насоса или пластиковой накопительной емкости для воды.
5. Направление подачи воды в дом.
6. Организовывается подача воды в аккумулятор или емкость для накопления.

Для организации системы водоподачи в дом потребуется следующее:

• готовый источник;
• насос или станция;
• наружный водопровод;
• гидропневматический бак;
• насосная станция для 2-го подъема, при нужде;
• очистительные фильтры;
• автозащиты и электросистема;
• внутренняя система для снабжения дома, которая состоит из трубопровода, а также соединительных деталей, задвижки, водопроводных кранов, вентиля, смесителей т. п.

Организация водоснабжения из колодца

Невзирая на популярность скважин, все-таки многие предпочитают колодцы в качестве источника воды. По большей части причиной этого является тот факт, что при форс-мажорной ситуации вы сможете начерпать воды простым ведром.

Для начала нужно взять пробы воды из колодцев по соседству, а при получении хороших анализов приступать к выбору места под будущий колодец. Его нужно искать там, где будет обильная жила на небольшой глубине. Для этого используют и старые и новые методы.

Кроме того, важно учесть и различные санитарные нормы. На расстоянии не менее 50 м. не должно быть выгребных ям и туалетов, не должна проходить канализация, не должны располагаются компостные кучи и т. п. Кроме того, не ройте колодец неподалеку от дома, ведь вымывание песка приводит к сдвигу фундамента.

Если место уже выбрано, то теперь черед проекта водоснабжения. Пока его будут составлять, вы можете начать рыть колодец.

Следующим шагом будет подключение насосной станции к колодцу. Ее лучше всего расположить в подсобке или доме. По этой причине от источника до дома нужно прокопать траншею, которая будет располагаться ниже глубины промерзания земли. В нее закладывается труба (она может быть из любого материала — сталь, медь, металлопластик и т. п.). Далее нужно завести трубу в кольцо источника, а потом опустить до уровня воды. Внутри должен располагаться фильтр-сетка.

Стоит отметить, что до дна источника необходимо расстояние в 30−40 см от края трубопровода. Следующий шаг — откачка всей воды и установка штыря для крепления трубы. В трубном кольце необходимо заделать раствором цемента имеющееся отверстие.

Далее производится закапывание траншеи и обустройство замка из глины по кругу возле колодца (он должен быть 0,4-метровой глубине, толщиной в 0,5 м, и располагаться в 1,5 м от колец). Это нужно, чтобы защитить источник воды от загрязнения грунтовыми водами и осадками.

Правильный выбор насоса будет зависеть от особенностей колодца. Наиболее популярные насосы способны перекачивать воду на 9-метровой глубине и поднять ее на 40-метровую глубину. Но если ваш источник расположен на некотором удалении, то можно купить насос центробежного типа с самостоятельным всасыванием, в нем будет находиться внешний эжектор, способный поднимать на 45-метровую глубину.

В месте расположения насоса самая низкая температура должна быть +2 градуса. Грубые очистительные фильтры и обратный клапан для воды нужно ставить на входе в насос. Тонкоочистительные фильтры монтируются уже на выходе из насоса. Далее производится подключение реле давления и т. п. Важно отвести трубопровод к коллектору, распределяющему воду. Насос соединяется с контрольным щитком. Теперь вам нужно только собрать водопроводную систему.

Организация водоснабжения из скважины

Как уже упоминалось ранее, основными плюсами скважины являются более высокое качество воды, а также больший ее запас.

Ограничения для расположения скважин на участке точно такие же, как и в предыдущем случае, с той только разницей, что их разрешается располагать близко к дому.

Установка насоса для скважины может производиться двумя методами. Первый из них — это обустройство теплой подсобки прямо над ней, если скважина рядом с домом. Второй — кессон для насоса ставят над скважиной.

Первый вариант понятен всем, поэтому его рассматривать не будем. Разберемся со вторым.

Важно сделать обкапывание трубы на 2,5 метров вглубь, диаметр должен превышать диаметр кессона вдвое. На самое дно производится заливка 20-сантиметровой подушки из бетона. Ее предназначение — выдерживание веса кессона. Следующий шаг — монтаж кессона в яме. Труба, которая идет от источника, должна быть обрезана так, чтобы на 50 см она была расположена внутри кессона. Теперь роем траншею 2-метровой глубины, ведущую к дому, в ней прокладываются водяные трубы.

Насос монтируется в кессоне и соединяется с трубой, идущей из скважины. Стоит отметить, что установка гидроаккумулятора должна быть произведена в доме или подсобке, точно такие же требования для блока контроля насоса.

Вокруг контура кессона необходимо залить 30−40-сантиметровый бетонный раствор. Когда бетон застынет, то оставшееся расстояние, не менее 0,5 метра от края, засыпают цементно-песчаной смесью. Далее все нужно засыпать землей. Так вы защитите кессон от промерзания.

Как вы сами могли убедиться, создание системы водоснабжения процесс непростой и трудоемкий, но вполне возможный. Главное — ответственно подходить к выбору материалов и источника.

Водоснабжение загородного дома (видео)

Оцените статью: Поделитесь с друзьями!

septik.guru

---

•
  Как обозначается на схеме фаза и ноль
•
  Как обозначается ноль и фаза на схеме
•
  Как обозначается фаза и ноль на схеме
•
  Схемы авр на 2 ввода с реле контроля фаз
•
  Обозначение на схеме аккумулятора
•
  Обозначение на схеме вентилятора
•
  Схемы укладки ламината
•
  Отопление частного дома своими руками схемы видео
•
  Схемы дома
•
  Схемы подключения узо
•
  Автоматический выключатель на схеме
