откатные ворота своими руками чертежи фото. Откатные ворота своими руками чертежи схемы эскизы конструкция 3 метра

Схема откатных ворот. Устройство откатных ворот. Расчет откатных ворот. Размеры ворот. Откатные ворота

Схема откатных ворот.

В этой статье рассмотрим исключительно теорию откатных ворот, здесь мы постараемся изложить ответы на наиболее распространенные вопросы пользователей решивших сделать откатные ворота своими руками. Здесь Вы найдете теоретические выкладки, формулы, расчеты и практические советы по изготовлению откатных ворот. Также Вы можете прочитать статьи: схема откатных ворот, схема элетропроводки для откатных автоворот и фундамент для откатных ворот.

Схема откатных ворот

Итак, откатные консольные ворота состоят из проёмной части (полотна) и противовесной части (ее часто называют хвостовик, концевик, косынка, раскос, противовес итд). Длина противовесной части должна быть равна 33-50% от ширины проёма в свету. Оптимальным значением для большинства ворот считается 40% при этом значении получается отимальный расход материала и места. Имеются источники в интернете утверждающие, что противовесную часть нужно делать 50 и 60% - однако это излишне, можете делать конечно хуже не будет , но для бытовых ворот достаточно будет и 40%. Размеры противовеса 50% актуальны для больших, промышленных ворот с шириной проёма 8 и более метров. Если у вас есть ограничения по месту для отката ворот воспользуйтесь тем знанием, что минимальная длина противовесной части равна 33% от проёма, если и при этом Вашим воротам не хватает места для отката, то нужно признать, что откатные ворота установить нельзя, тогда есть смысл подумать о воротах другого типа, например распашных. Слишком малая противовесная часть (менее 33%) приведет к тому, что ворота будут "падать" и в открытом состоянии коснутся земли и даже выроют изрядную канаву.

Схема откатных ворот

При недостаточной длине противовесной части Вы получите такую картину в открытом состоянии, утрированно для наглядности:

Падение откатных ворот

Давайте рассмотрим классический пример - Вам предстоит сделать откатные ворота своими руками с шириной проёма 4м, высотой 2м и зашитые профнастилом. Выбираем комплект фурнитуры на 400-500 кг с металлическими роликами, длина направляющей 6м, высота 60мм, ширина 70 мм. На рис. приведены размеры частей откатных ворот в общем случае, где L - ширина проёма в свету.

Схема откатных ворот

Для 4-х метровых ворот проёмная часть согласно формуле равна 4200мм (ворота должны перекрывать проём в каждую сторону на 100-200 мм), на противовес остается 1800мм. Проверяем: 4*0,4=1,6м, а у нас получилось 1,8м значит консольная часть у нас получилась 45% - это значение удовлетворяет техническим условиям.

Идем дальше. Часто задаваемый вопрос и вызывающий наибольшие затруднения - " У меня проём 4.5-5 м и зашивка профнастилом". Считаем общую длину ворот 4,5*1,4=6,3 (5*1,4=7). В обоих случаях получаем более 6м. Все решается очень просто - приобретается комлект с 7-ми метровой направляющей или стандартный комлект с 6-ти метровой направляющей плюс дополнительный 1.м.п. направляющей, эти куски потом свариваются снаружи (внутри варить не нужно), шов после зачищается болгаркой. Далее все рассчитываем аналогично примеру выше. Пример доваривания направляющей:

направляющая для откатных ворот

Следующий распространенный вопрос - как рассчитать высоту ворот? Высота ворот состоит из следующих слагаемых. Рассмотрим на примере ворот с направляющей типоразмера 70х60. Дорожный просвет - 75 мм. Высота направляющей - 60мм. Высота трубы внешенего каркаса - 30мм Высота трубы внутреннего каркаса - 40мм Из рисунка приведенного ниже (ворота в разрезе) можно рассчитать высоту полотна ворот, и высоту листов профнастила (бляхи).

схема-чертеж откатных ворот

Желаем успехов!

delaemvorota.com.ua

Откатные ворота своими руками чертежи фото

Откатные ворота в основном используются в качестве въездных ворот.

Откатные ворота – это по-настоящему компактное «входное решение». В открытом положении они очень компактны и помещаются прямо за забором. Таким образом, проем, а также пространство перед забором и после него остаются полностью свободными.

Эта информация пригодится тем, кто решил изготовить и установить откатные ворота своими руками.Наши специалисты подготовили рекомендации по самостоятельному изготовлению откатных ворот. Данный материал содержит информацию по поэтапному изготовлению откатных ворот, подробные и понятные чертежи, схемы, фото.

Устройство откатных ворот

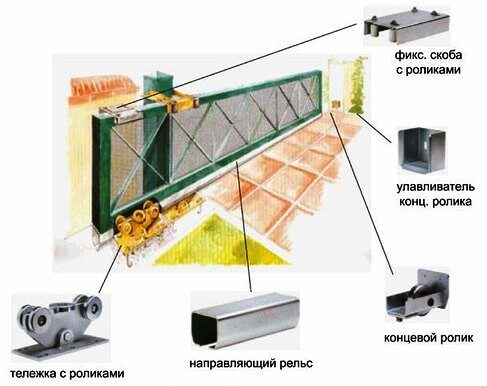

устройство отканых ворот

Для изготовления откатных ворот Вам понадобятся следующие комплектующие:

- направляющий рельс;

- 2 тележки с роликами;

- концевой ролик;

- улавливатель концевого ролика;

- скоба направляющая с 4 роликами (по желанию можно использовать две скобы).

Мы предлагаем использовать фурнитуру для откатных ворот САМЕ (Италия).

Комплектующие подбираются в зависимости от конструкции, материала и веса ворот.

Откатные (сдвижные) ворота могут иметь разную конструкцию - это либо сдвижные ворота с верхней или нижней направляющей, либо консольные откатные (сдвижные) ворота с подвесным полотном, движущимся на тележке.

Материал, которым откатные (сдвижные) ворота обшиваются, предлагается на выбор: профильный лист с полимерным покрытием, сэндвич-панель, гладкий стальной лист, решетка, дерево.

Прежде чем приступить к изготовлению откатных ворот, Вам необходимо произвести расчет, хватает ли бокового пространства справа или слева для отката ворот. Обычно это расстояние больше самой ширины ворот примерно на 40% минимум, в идеале на 50%.

Например, при ширине проезда в свету 4,5м необходимо минимум 6,5м свободного пространства справа или слева от проезда.

Для монтажа откатных ворот своими руками потребуется: 1. Установить столбы для опоры ворот.2. Заложить фундамент: разметить яму и вынуть грунт, изготовить и установить закладной элемент, залить яму бетоном.

3. Если ворота будут автоматизированы, сделать разводку кабелей. 4. Изготовить и установить полотно ворот. 4. Установить автоматику для откатных ворот.

ШАГ 1. Установка опорных столбов

Для начала необходимо установить для откатных ворот столбы для опоры. Столбы в большинстве случаев представляют собой стальные трубы, а также швеллера, бетонные или кирпичные столбы. Основная рекомендация - столб необходимо бетонировать на глубину не менее метра (глубина промерзания грунта). Выкапываем яму указанной глубины, устанавливаем по уровню столбы и заливаем раствором. Для того чтобы застыл бетон, и появилась необходимая прочность, требуется примерно неделя. В кирпичных столбах рекомендуется предусмотреть закладные - по 3 на каждом столбе, расположить их на расстоянии 10 см от края проема. Наилучшим размером закладной для откатных ворот считается 50 х 50 миллиметров.

Схема подготовки проема для монтажа откатных ворот. Рис. 1 откатные схема 2

откатные схема 3

Если ворота будут автоматизироваться, то нужно предусмотреть возможность прокладки кабеля под проезжей частью между столбами. Для этих целей используйте металлическую или пластиковую трубу с внутренним диаметром не менее 25 мм.

ШАГ 2. Выемка грунта Грунт вынимается на глубину, превышающую глубину промерзания, не менее 200 мм.

Глубина промерзания – 1,0- 1,5 м., соответственно глубина ямы под фундамент – не менее 1,5 м.

ШАГ 3. Изготовление закладного элемента Для изготовления закладного элемента Вам потребуется швеллер 200, длинной равный длине ямы под бетонное основание, и арматура d 12 -14 для связей и арматурной решетки. Сначала к заготовке из швеллера привариваем отрезки арматуры или уголки, в длину приблизительно по 1500 мм (см. рисунок 3).

закладной элемент откатных ворот

Рис. 3Далее привариваем поперечные связи из той же арматуры. В случае установки электропривода на ворота, необходимо приварить площадку для привода (см. рисунок 2).

ШАГ 4. Установка закладного элемента в готовую яму Получившуюся конструкцию опускаем в яму арматурой вниз и фиксируем так, чтобы боковая поверхность швеллера вплотную прилегала к имеющемуся столбу забора. Тело швеллера должно располагаться строго горизонтально (используйте уровень) и параллельно линии движения ворот.

Особое внимание стоит обратить на уровень расположения верхней плоскости закладного элемента относительно уровня дорожного покрытия в проеме ворот. От того, на каком уровне, по высоте будет установлен закладной элемент, зависит зазор от дорожного полотна до нижней кромки ворот. Если закладной элемент установлен вровень с уровнем дорожного покрытия, то при использовании регулировочных площадок, минимальный зазор под воротами (расстояние от дорожного покрытия до нижней кромки полотна ворот) составит 100-110 мм. Увеличить зазор на несколько сантиметров при помощи регулировочных площадок возможно, а уменьшить зазор уже не получится (при условии сохранения технологичности крепления опорных роликов).

После того как Вы установили закладной элемент, необходимо залить яму бетоном. Уровень бетона в яме не должен покрывать поверхность закладного элемента. После того, как Вы залили закладные бетоном, необходимо дать время бетону застыть.Фундамент для откатных ворот выстояться должен не менее недели, а исходя из СНИПа - 28 дней.

Примечание.

В случае, когда столбы забора нельзя использовать, как опорные для откатных ворот или же когда верхняя кромка ворот декорируется "короной" или пиками, а так же на случаях, когда есть необходимость установки двух опорных столбов. Два опорных столба рекомендуется устанавливать на глухие откатные ворота, перекрывающие проем более 4500 мм, для увеличения стабильности полотна откатных ворот при парусных нагрузках, в период открывания-закрывания.

откатные схема опорных столбов

Необходимо подготовить один или два опорных столба, в зависимости от случая, который соответствует ситуации (слабые столбы или широкие ворота). Размер столбов должен быть на 50 мм больше высоты от фундаментного основания до верхней кромки ворот. Готовые столбы (или столб) устанавливают в яму и связывают с закладным элементом так, как показано на рисунке.

откатные схема опорных столбов 2

Закладная деталь для откатных ворот с двумя опорными столбами.

ШАГ 5. Изготовление полотна ворот

Давайте рассмотрим классический пример - Вам предстоит сделать откатные ворота своими руками с шириной проёма 4м, высотой 2м и зашитые профнастилом.Выбираем комплект фурнитуры Comunello на 500 кг с металлическими роликами, длина направляющей 6м, высота 68мм, ширина 68 мм. На рис. приведены размеры частей откатных ворот в общем случае, где L - ширина проёма в свету.

откатные схема полотна

Для 4-х метровых ворот проёмная часть согласно формуле равна 4200мм (ворота должны перекрывать проём в каждую сторону на 100 мм), на противовес остается 1800мм. Проверяем: 4*0,4=1,6м, а у нас получилось 1,8м значит консольная часть у нас получилась 45% - это значение удовлетворяет техническим условиям.

Идем дальше. Часто задаваемый вопрос и вызывающий наибольшие затруднения - " У меня проём 4.5-5 м и зашивка профнастилом". Считаем общую длину ворот 4,5*1,4=6,3 (5*1,4=7). В обоих случаях получаем более 6м. Все решается очень просто - приобретается комлект с 7-ми метровой направляющей или стандартный комлект с 6-ти метровой направляющей плюс дополнительный 1.м.п. направляющей, эти куски потом свариваются снаружи (внутри варит не нужно), шов после зачищается болгаркой. Далее все рассчитываем аналогично примеру выше.

Следующий распространенный вопрос - как рассчитать высоту ворот? Высота ворот состоит из следующих слагаемых. Рассмотрим на примере ворот с направляющей типоразмера 70х60. Дорожный просвет - 75 мм.Высота направляющей - 68мм.Высота трубы внешенего каркаса - 40ммВысота трубы внутреннего каркаса - 40ммИз рисунка приведенного ниже (ворота в разрезе) можно рассчитать высоту полотна ворот, и высоту листов профнастила.

ШАГ. 6 Монтаж тележек с роликами

Когда фундамент для ворот выстоялся, можно приступать к монтажу откатных ворот. Сначала на фундаменте для ворот (швеллере) выставьте тележки с роликами для ворот, разведите их максимально, но не забывайте, что концевой ролик - размером около 150 мм, потому тележку, ближнюю к проему, отодвиньте от него с учетом указанного расстояния. Ту тележку, которая дальше всех от проема, выставьте так, чтобы она не смогла выбить заглушку, когда откатные ворота закрываются.

откатные 1

После этого накатывайте раму ворот на тележки, выставляйте откатные ворота по уровню и прихватывайте к швеллеру сваркой роликовые тележки и, если все нормально, обваривайте платформы тележек. В том случае, если не все нормально, выставляйте заново, добиваясь желанного результата (должны отсутствовать перекосы, ворота находиться на уровне и т.п.), и только после этого обваривайте.

Потом приваривайте верхние ролики, вставляйте концевой ролик, приваривайте нижний и верхний уловители. Обратите внимание, что накатной ролик должен накатываться на уловитель (нижний) и разгружать ворота.

откатные 2

Если опоры сдвижных ворот сделаны из швеллера или металлической трубы, то верхние ролики и уловители можно варить непосредственно к столбу. Если опорные столбы – каменные, кирпичные или бетонные - крепите к профильной трубе (обычно 60*30, которую крепят к столбу на закладные, а если они отсутствуют - на анкера, дюбеля и т.п.).

Монтаж створки ворот

откатные 3

Монтаж верхних роликов от бокового качения

откатные 4

Монтаж нижнего улавливателя

откатные 5

В итоге:

откатные 7

Материал подготовлен специалистами Компании Защита, тел. +7-928-766-23-15

zaschita2007.ru

Откатные ворота своими руками: чертежи и схемы

13 мая 2015

Несмотря на сложность конструкции откатных ворот, они стали довольно распространенными среди владельцев частных домов. Откатные ворота своими руками, чертежи которых можно увидеть чуть ниже (рис. 1, 2, 3), являются не только частью дома, но и лицом его хозяина. Сегодня существует множество возможностей установить данную конструкцию, поскольку компаний, предоставляющих такие услуги, много. Однако тем, кто желает сэкономить, можно попробовать сделать откатные ворота своими руками.

Рисунок 1. Конструкция подвесных откатных ворот.

Какими бывают откатные ворота

Откатные ворота могут иметь несколько конструкций, каждая обладает своими отрицательными сторонами и положительными.

Рисунок 2. Схема рельсовых откатных ворот.

Откатные ворота подвесные. Такой тип особенно часто применялся для установки на въезде на какое-нибудь предприятие. На некоторой высоте монтируется балка из металла, к которой подвешивается полотно ворот. Надежность такой конструкции достаточно высокая. Множество подобных конструкций, установленных еще 50 лет тому назад, отлично функционирует и по сей день. Единственное, что препятствует их использованию сегодня, это ограничение верхней балкой проема и дороговизна конструкции, ведь в то время стоимость металла была гораздо ниже, чем сегодня.
Откатные ворота рельсовые. Данная конструкция является самой простой, однако вместе с тем и одной из самых надежных. Ворота двигаются по рельсу, установленному на поверхности. Данная конструкция подойдет для тех мест, где регулярно производится уборка, что в нашей стране практически невозможно, особенно зимой во время снегопадов. В результате завала ворота блокируются, восстановить их эксплуатацию довольно трудно. Главное преимущество ворот — это компактность, поскольку при закрытии полотно уходит за забор на ширину полотна.
Откатные ворота консольные. По-другому данная конструкция называется сдвижной. Она является достаточно сложной, однако и самой удобной. Ворота в данном случае не контактируют с поверхностью, они подвешены с помощью направляющей балки на роликовых блоках, которые чаще всего располагаются внизу конструкции.

Как определить, возможна ли установка ворот

Бывают случаи, когда, как бы того ни хотелось, установить откатные ворота не представляется возможным в силу определенных причин. К таким ситуациям относятся:

Рисунок 3. Откатные ворота консольные.

Должно быть достаточно пространства вдоль забора (минимум 1,5 ширины проема ворот), куда будет производиться откат ворот. Это позволит эффективно распределить нагрузку на консольный блок от самих ворот.
Участок, на котором планируется установка, должен быть ровным, поскольку движение полотна происходит по прямой.
Поверхность должна быть ровной, без рельефности для легкого движения полотна.
Никакой калитки на пути движения ворот быть не должно.
Некоторые владельцы домов используют ворота вместо калитки, открывая их не до конца. Этого делать не стоит, поскольку срок службы ворот ограничен, а подобное использование его только сократит.

Если же никаких препятствий к установке нет, можно переходить к монтажу откатных ворот, используя подготовленные заранее схемы (рис. 4 — пример схемы монтажа).

Подготовительный этап установки

Для начала необходимо оценить обстановку, то есть место, где планируется монтаж конструкции. На что в данном случае следует обратить особое внимание?

При установке ворот на место старых с другой конструкцией необходимо оценить состояние уже имеющихся опорных столбов. Они должны соответствовать некоторым требованиям: быть строго вертикальными, сделанными из железобетона (20х20 см), кирпича или профильной трубы (60х40 см). Кроме того, они должны быть качественно закреплены в земле. Если столбы не соответствуют хотя бы одному из правил, придется устанавливать новые.

Рисунок 4. Схема монтажа откатных ворот.

Около столбов необходимо иметь место для ям под фундамент. Нужно учитывать, что фундамент, размеры которого 500х2000 мм, нужно располагать параллельно забору впритык к столбу.

Если планируется установка нового забора, подготовительные работы и строительные можно объединить.

Во время строительства забора стоит учитывать, что ширина проезда в случае с откатными воротами чаще всего составляет 4 м. Многие производители уже выпускают различную фурнитуру именно под данные размеры.

Далее следует определиться с вопросами относительно облицовки и внешним видом полотна. Стоит учесть, что в каждом случае вес ворот будет различаться. Сегодня наиболее распространенной является облицовка с использованием профнастила и вагонки.

Прежде чем закупать материалы, следует составить чертеж ворот, где будет отображена конструкция и количество требуемого материала.

Разметка и устройство фундамента

После того как столбы установлены, можно переходить к осуществлению разметки. Определяется нулевой уровень, то есть уровень поверхности при въезде. Данные отметки делаются на каждом из столбов. На указанном уровне строго горизонтально натягивается шнур, однако он должен идти дальше опорного столба как минимум на 2 м.

Схема фундамента для сдвижных ворот.

Переходим к фундаменту. Выкапывается яма около опорного столба 500х2100 мм. Что касается глубины, то она определяется уровнем, на который промерзает почва зимой. Как правило, средняя глубина составляет около 1,5 м.

Далее необходимо сварить 3 квадратных каркаса 150х1400 мм с целью армирования фундамента. После этого они привариваются снизу швеллера по центру полки. По краям швеллера на расстоянии 400 мм от края со всех сторон располагаются осевые линии каркасов. Затем делается песочная подсыпка, утрамбовка и установка швеллера.

После этого идут работы, связанные с бетоном. Для заливки фундамента необходимо подготовить раствор бетона, для чего ведро цемента марки М400 смешивается с тем же количеством мытого песка, добавляется 4 ведра гравия со щебнем и вода (0,7-1 ведро) в зависимости от влажности цемента с песком. Для более качественного бетона лучше всего, конечно, воспользоваться бетономешалкой.

После приготовления бетона он заливается в яму, при этом подача его должна быть постоянной и постепенной, чтобы конструкция не съехала. После каждого слоя заливки бетон следует протыкать арматурой для удаления пузырей.

Бетон созревает в течение 28 дней, хотя работы можно производить уже спустя 7 дней.

Установка ворот откатного типа

После того как прошла неделя и бетон подсох, можно устанавливать ворота на подготовленный заранее швеллер.

http:

Для работы потребуется купить монтажную пластину со шпильками для регулировки ворот по горизонтали и высоте, легкого демонтажа с целью замены роликов или ремонта.

Установка ворот осуществляется следующим образом:

Инструменты для монтажа ворот.

Роликовые тележки насаживаются на установочную пластину. Слишком затягивать гайки, расположенные вверху, не стоит.
Отмечается расположение монтажных пластин: отмеряется 15 см от края швеллера и проводится вертикальная линия.
Находится положение второй опоры. Необходимо измерить длину конструкции и отнять 1 см. После этого отложить данное расстояние от ответного столба параллельно воротам до швеллера.
Если столбы, являющиеся несущими, надежные, то кроме крепления анкерными болтами больше ничего не требуется.
Далее натягивается шнур на расстоянии 30 мм от несущего столба и высоте 200 мм на протяжении всего хода ворот.
Устанавливаются каретки, для этого они помещаются в балку по центру конструкции. Затем полотно необходимо поместить над швеллером в вертикальном положении, для чего лучше всего воспользоваться помощью. При разведении кареток по отмеченным линиям нужно, чтобы шнур касался направляющей балки по всей его длине. После того как вертикальность проверена, можно в нескольких местах прихватить полотно с помощью сварки.
После этого проверяется ход конструкции, ее горизонтальность, а также вертикальность, это делается при закрытых воротах. После того как все доведено до нормы, гайки затягиваются и обвариваются площадки.
На столб-опору вверху устанавливают два ролика с направляющими. Для этого необходимо наметить отверстия, приложив кронштейн. Анкеры для крепления в случае с бетоном или кирпичом нужно использовать с диаметром 10 мм. Для металла лучше всего подойдут саморезы. Ролики выставляются таким образом, чтобы они как можно плотнее охватывали полотно, при этом сохраняя вертикальность и не мешая ходу.
Далее ворота полностью закрываются, отмечается место, где будет крепиться уловитель. Необходимо, чтобы ролик достаточно плотно заходил на полку уловителя. Это позволит снять часть нагрузки с блоков роликов. Затем осуществляется установка уловителя и проверяется ход конструкции и ее фиксация.
Устанавливается уловитель сверху. Он помогает предотвратить раскачивание ворот при сильном ветре. Отмечается местоположение уловителя при закрытых воротах и производится его установка.

http:

Если ворота установили грамотно, используя чертежи откатных ворот, то двигаться они должны легко с фиксацией в крайних положениях.

В заключение необходимо зачистить все сварочные швы, покрыть антикоррозийной грунтовкой и покрасить.
