Заземление и зануление или зачем розетке третий контакт

  • Главная
  • Полезное
  • Заземление и зануление или зачем розетке третий контакт


В последнее время все чаще встречаются розетки и вилки с третьим контактом. Мало кому неизвестно, что любому электроприбору для питания достаточно всего двух проводов: фаза и ноль или плюс и минус. Так для чего же третий контакт?


Третий контакт был введен для защитного провода, который может быть либо заземляющим, либо зануляющим.


Именно этот провод обеспечивает дополнительную защиту от появления высокого электрического потенциала на корпусе электроприбора – будь то холодильник, стиральная машина или компьютер.


Чем же отличается заземление от зануления? Если в двух словах, то заземление – это отдельный провод, соединяющий электроприбор с контуром заземления, а зануление – провод, соединяющий электроприбор с нулевой шиной на распределительном щитке.


На практике в жилых помещениях чаще всего применяется зануление. Для того чтобы выполнить его по всем правилам, необходимо предусмотреть его наличие еще на стадии планировки электропроводки. Проводка при использовании зануления должна выполняться трехжильным проводом. Очень важно при монтаже проводки соединять провода в распределительных коробках по цветам, иначе можно перепутать провода, и вместо заземляющего провода в розетке подсоединить фазный. О последствиях такой ошибки лучше не говорить. В распределительном щитке зануляющий провод желательно подключать к нулевой шине на отдельный зажим.


Если, проживая в многоквартирном доме, вы решите подключить заземляющий контакт розетки к системе водопровода или отопления, отбросьте эту мысль далеко и надолго. При таком подключении вы поставите под угрозу не только жизнь и безопасность своих соседей, но и свою личную жизнь и свободу. Для того чтобы понять, почему такое подключение может быть опасным, достаточно вспомнить школьный курс физики и прикинуть, к примеру, какое напряжение будет у ближайшего соседа на батарее отопления относительно водопровода, если ваш неисправный электроприбор подаст фазу на заземляющий контакт. Также можно представить, что будет с соседом, если он нечаянно возьмется одной рукой за трубы отопления, а другой – за водопроводные.


Если же вы проживаете в частном доме, то третий контакт лучше соединить с контуром заземления. Сделать последний довольно просто – в землю вбивается 3-4 стальные арматуры диаметром не менее 10 мм или 3-4 уголка с поперечным сечением не менее 100 кв.мм длиной от 1 м и более. Затем эти уголки свариваются между собой стальной полосой. Следует учесть, что делать это безопасно и желательно на глубине более 0,5м, так как в зимнее время года верхний слой земли промерзает, и контакт становится хуже. К полосе присоединяется медный провод. Его сечение зависит от предполагаемой суммарной, максимально используемой нагрузки в доме. Чем больше будет показатель, тем надежнее будет заземлен распределительный щиток.


Что же касается остальной разводки «земли» по дому, то тут, как говорится, хозяин – барин. Можно проложить отдельный провод от контура заземления к каждой розетке, как рекомендует ПУЭ (Правила Устройства Электроустановок), а можно провести «землю» по всем розеткам одним проводом.


Поделиться ссылкой:


Вернуться к списку

Как заземлить розетку по всем правилам

Подключаем заземление к розетке

Как подключить заземление к розетке, если во всем доме нет заземляющего контура? Именно такой вопрос возникает у многих из нас после получения небольшого удара электрическим током от стиральной или посудомоечной машины.

Да и по нормам ПУЭ наличие защитного провода обязательно для любых электроустановок. Поэтому в нашей статье мы рассмотрим все аспекты организации заземляющего контура в собственном доме или квартире, а также способы монтажа и подключения электрической цепи с заземляющим проводником.

Содержание

  • Что такое заземление и почему нельзя использовать вместо него зануление
    • Что такое защитное заземление
    • Почему нельзя применять зануление вместо заземления
  • Возможные способы монтажа заземляющего контура
  • Подключение защитного провода и его проверка
    • Общие правила
    • Подключение защитного провода к розетке
  • Проверка наличия заземления
  • Вывод

Что такое заземление и почему нельзя использовать вместо него зануление

Что такое защитное заземление

Согласно п. 1.7.6 ПУЭ, заземление — это преднамеренное соединение электроустановки или ее части с заземляющим устройством или землей, главной целью которого является электробезопастность. Основной целью защитного заземления является снижение потенциала на частях электрооборудования, которые могут оказаться под напряжением при его аварии или поломке.

Итак:

  • Давайте рассмотрим случаи, при которых защитное заземление будет выполнять свои функции. Например, возьмем стиральную машинку в ванной. При пробое изоляции фазного провода с прикосновением его к корпусу машинки, она оказывается под напряжением равным фазному, то есть 220В. Если защитное заземление отсутствует, то при прикосновении к машинке вы получите удар электрическим током, вполне возможно даже смертельный. Если же заземление имеется, то оно снизит напряжение на машинке практически до нуля и прикосновение к ней не принесет вам вреда.
  • То же самое происходит и при частичном снижении изоляции фазного провода. Когда на машинке появляется напряжение меньшее, чем 220В. Защитное заземление снижает потенциал на корпусе практически до нуля, и вы не будете ощущать легкого покалывания при прикосновении к ней.

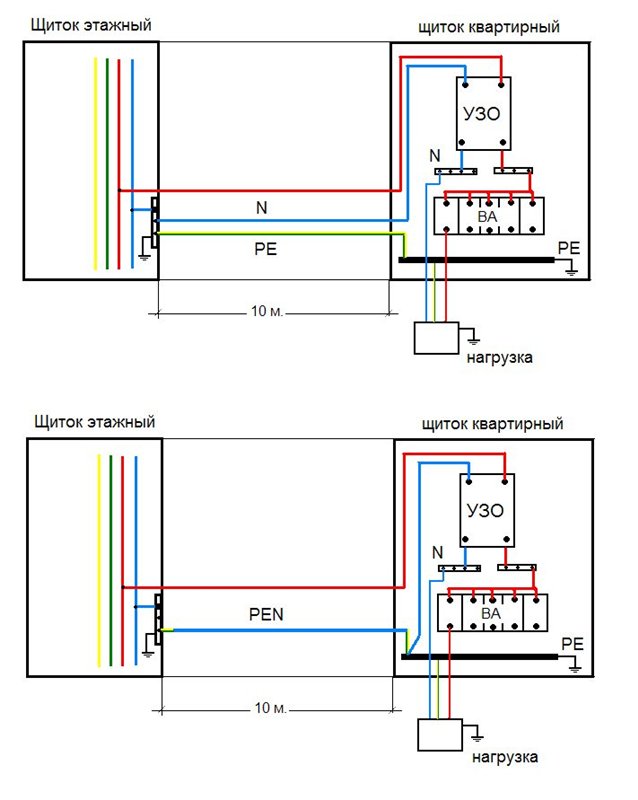

Отличия заземления и зануления

Почему нельзя применять зануление вместо заземления

Но как сделать заземление в розетке, если в вашем доме нет заземляющего контура. Многие «мегаспециалисты» советуют использовать для этого зануление (нулевой провод).

Он, якобы, почти то же самое. Но здесь важным является слово почти.

Итак:

  • Давайте рассмотрим ситуацию, когда у нас пропал по каким-то причинам «ноль». Это может быть обрыв провода во вводном щитке или необдуманные действия еще какого-то «специалиста». В общем, причин множество.
  • Мы этого не знаем и просто включаем свет в любой из комнат. У нас замыкается цепь и на нулевом проводе появляется такое же напряжение, как и на фазном. Ведь он не связан с землей. Благодаря этому корпуса всех электроустановок, которые заземлены посредством зануления, так же оказываются под напряжением. И вам очень повезет, если где-то произойдет просто короткое замыкание и просто «выбьет» автомат. Иначе цена такого «заземления» может быть весьма плачевной.
  • В случае же обрыва правильного заземляющего провода у вас только не будет защиты от прикосновения. Согласитесь, разница огромна. А если добавить сюда наличие определенного потенциала на нулевом проводе, который связан с окислениями, плохими контактами и тому подобным, то запрет на использование такого вида заземления п.1.7.60 ПУЭ становится вполне объясним.

Возможные способы монтажа заземляющего контура

Вариантов создания правильного заземления в частном доме или квартире множество. Причем, большинство из них не нуждаются в существенных капиталовложениях. Особенно это касается частных домов, где выполнить заземление вообще достаточно просто.

  • Самый правильный способ подключения к заземляющему контуру дома — это подключиться к нему в щитке освещения на лестничной площадке. Но, к сожалению, в старых домах далеко не все щитки освещения имеют заземляющую шину.
  • Поэтому если вам необходим контур заземления в квартире, то вам придется его сооружать самому. Прежде всего осмотрите свой дом. Некоторые дома имеют молниеотводы, которые подключены к заземляющему контуру. Вы можете использовать их.
  • Если таковых нет, то, согласно п.1.7.70 ПУЭ, для организации заземляющего контура можно использовать естественные заземлители. Это могут быть трубопроводы, проложенные в земле, обсадные трубы скважин, металлические и железобетонные конструкции зданий, соприкасающиеся с землей, свинцовые оболочки кабелей.

На фото приведен вариант организации защитного заземления

Обратите внимание! В качестве естественных заземлителей нельзя использовать алюминиевые оболочки кабелей.

  • Если же у вас нет естественных заземлителей, то вам придется создать искусственный заземлитель своими руками. Сделать его можно из неокрашенной стали. Для этого применяется круглый неоцинкованный прут диаметром 10 мм или оцинкованный диаметром 6 мм. Если используется прямоугольный или уголковый заземлитель, то его толщина должна быть не менее 4 мм.

Обратите внимание! Заземлители нельзя располагать над трубопроводами, просушивающими грунт. Кроме того, поверхность грунта не должна содержать крупнообломочных пород и строительного мусора.

Подключение защитного провода и его проверка

Общие правила

Перед тем, как к розетке подключить заземление, вам следует правильно подвести его. Поэтому в нашей статье мы опишем все этапы организации защитного заземления, начиная от вводного щитка и заканчивая подключением к электрооборудованию.

  • Прежде всего, следует помнить, что защитный провод не должен содержать в своей цепи отключающих устройств. Поэтому он монтируется помимо любых автоматов, рубильников и предохранителей.
  • Для обозначения защитного заземления используйте желто-зеленый провод. Это значительно облегчит подключение всех устройств и исключит вопросы, как определить заземление в розетке во время ремонта.
  • Сечение провода защитного заземления должно быть не меньше сечений фазного или нулевого провода.
  • Согласно п.3.247 СНиП 3.05.06-85, последовательное соединение заземляющих проводников запрещено. Каждое новое подключение должно осуществляться своим проводником.

Разводка защитного провода по квартире

Подключение защитного провода к розетке

Если вы не знаете, как подключается заземление к розетке, то следуя нашей пошаговой инструкции, вы без труда выполните эту задачу.

Итак:

  • Прежде всего, снимите напряжение с распределительной коробки, от которой предстоит подключать розетку. Если в этой коробке проходят другие провода, то с них тоже следует снять напряжение. А лучше отключить всю квартиру или дом.
  • Вскройте коробку и определите фазный, нулевой и защитный провода. Если ваша сеть освещения сделана согласно нормам ПУЭ, сделать это будет не сложно по цветам. Если же это не так, то придется побегать с указателем напряжения.
  • Защитный провод подключается к контактам розетки, расположенным отдельно от двух силовых. У розеток разных моделей он может располагаться по-разному, но обычно обозначен знаком заземления или может быть определен визуально.
  • Фазный и нулевой провода подключаем к силовым контактам розетки. Причем, очередность здесь не важна.

Обратите внимание! При подключении электрической печи и некоторых других мощных электроустановок очередность подключения важна. Обычно инструкция по их подключению содержит напоминание об этом. Если таких упоминаний нет или вы подключаете розетку для общего пользования, то порядок не имеет значения.

  • Теперь осталось подключить провода от розетки к соответствующим проводам в распределительной коробке. После этого заизолировать и уложить их, и можно подавать напряжение на розетку.

Проверка наличия заземления

Еще один часто задаваемый вопрос, на который мы решили дать ответ в нашей статье, это: как проверить заземление в розетке. Вообще, данным вопросом должны заниматься специализированные организации, которые в зависимости от класса электроустановки производят периодическую проверку.

Ведь для каждого класса и типа электроустановок есть свои граничные нормы сопротивления заземляющего контура. Но для своего спокойствия вы можете сделать это и самостоятельно.

Вариант проверки защитного заземления

  • Для этого на даче или в квартире вам надо создать еще один контур заземления, по отношению к которому мы и будем производить замеры.
  • Для этого вбиваем железный штырь в землю на глубину не менее 50 см. К нему жестко крепим провод.
  • Этот провод прокладываем к розетке, целостность заземления в которой нас интересует, и, используя мультиметр или лучше мегаомметр , замеряем сопротивление изоляции.
  • Если это сопротивление не превышает 30 Ом, то ваше заземление соответствует установленным нормам.

Вывод

Теперь вы знаете, как сделать в розетке заземление и проверить его работоспособность. Это позволит вам значительно повысить безопасность вашей электрической сети, привести ее в соответствие с нормами ПУЭ и исключить несчастные случаи. Так что, не стоит относиться к данному вопросу с пренебрежением.

помехи — Место заземления экрана для кабеля STP в симметричной системе

спросил

Изменено
3 года, 9 месяцев назад

Просмотрено
270 раз

\$\начало группы\$

Если симметричный источник или драйвер подключен к дифференциально-симметричному приемнику через симметричный кабель STP, как показано на нарисованном от руки рисунке ниже:

в таком случае я читал, что заземление экрана кабеля STP как на стороне приемника, так и на стороне источника может вызвать контуры заземления.

Есть ли разница между использованием |AA’| и |BB’| для заземления экрана? Другими словами, существует ли консенсус относительно того, должен ли экран быть заземлен со стороны приемника или со стороны источника? А что будет, если щит вообще не заземлить?

  • заземление
  • помехи

\$\конечная группа\$

\$\начало группы\$

Лучше всего заземлить экран на стороне приемника. Это, конечно, предполагает, что передающая сторона (передающая сторона) спроектирована адекватно.

Отсутствие заземления экрана увеличивает результирующую емкость внутренних проводников по отношению к любому агрессивному электрическому полю и создает более высокие синфазные напряжения на дифференциальной паре, и из-за небольшого дисбаланса импеданса на дифференциальной паре часть этих синфазных помех преобразуется в дифференциальные помехи.

Таким образом, отсутствие заземления экрана создает дополнительные помехи для в остальном чистого сигнала и ухудшает способность усилителя приемника подавлять синфазные помехи.

\$\конечная группа\$

\$\начало группы\$

Пока что вы правы в своих исследованиях. Эмпирическое правило заключается в том, что экран всегда заземляется на землю входного сигнала (земля операционного усилителя IC), а не на землю питания, даже если это может быть «след» заземления.

Более экстремальный пример — сверхчувствительные датчики мозговых волн. Да, к обеим мочкам уха подключена общая сигнальная земля, но, кроме того, каждый входной провод экранирован, причем экран подключен к выходу операционного усилителя, равному обратному входному сигналу. Это «активный» экран, который нейтрализует все шумы, кроме самых сильных.

Подключение экранированного провода на обоих концах позволяет иметь смещения постоянного тока, но их можно компенсировать, если и привод, и приемник являются дифференциальными. Иногда это делается с помощью резистора 100 кОм на земле источника сигнала, а экран кабеля соединяется с резистором. Идея состоит в том, чтобы обеспечить опорный сигнал с высоким импедансом, чтобы удерживать плавающий сигнал источника в синфазном диапазоне входов, но не допускать развития токов смещения, превышающих несколько микроампер.

Вы НЕ хотите иметь незаземленный экран. Он будет действовать как антенна и привлекать все виды шума. Если провод или витая пара экранированы, их необходимо заземлить, как указано выше.

\$\конечная группа\$

Зарегистрируйтесь или войдите в систему

Зарегистрируйтесь с помощью Google

Зарегистрироваться через Facebook

Зарегистрируйтесь, используя электронную почту и пароль

Опубликовать как гость

Электронная почта

Требуется, но никогда не отображается

Опубликовать как гость

Электронная почта

Требуется, но не отображается

Нажимая «Опубликовать свой ответ», вы соглашаетесь с нашими условиями обслуживания, политикой конфиденциальности и политикой использования файлов cookie

.

Заземление

— подключение экрана концентратора USB 3.0

Задавать вопрос

спросил

Изменено
5 лет, 8 месяцев назад

Просмотрено
7к раз

\$\начало группы\$

Речь идет о, казалось бы, спорном соединении экрана с землей. Система представляет собой носимый на теле компьютер на базе Intel, работающий от батареи. Два кабеля USB 3.0 (или 3.1 Gen1) выходят на печатную плату, содержащую две микросхемы концентратора USB 3.0 (TUSB8020B). К этой печатной плате USB-концентратора подключаются две внешние камеры (по одной камере на каждый концентратор). Таким образом, плата USB-концентратора имеет 4 разъема USB (2 восходящих и 2 нисходящих).

Вопрос, что делать с каждым из экранов usb разъема? Основной директивой является надежность USB-соединения.

Я видел много рекомендаций. Например:

Рекомендация 1

Эталонный дизайн концентратора TI TUSB8020B TIDA-00287 соединяет все корпуса непосредственно с землей.

Руководство Intel по проектированию электромагнитных помех для компонентов USB также рекомендует заземлять (хотя это было написано для USB 2.0).

Рекомендация 2

EVM TUSB8020B от TI (и техническое описание) соединяют экраны вместе и заземляют с помощью RC-фильтра:

Microchip EVB-USB5534 также соединяет экраны вместе и использует RC-фильтр, но на 3 порядка меньше R:

Рекомендация 3

Комплект Cypess SuperSpeed ​​Explorer связывает каждый экран отдельно с землей с помощью LC или L-фильтра (действительно дросселирует): Встроенный компьютер кажется привязанным к земле при визуальном осмотре и проверке непрерывности на землю, но я не уверен на 100% (схемы недоступны).

Теперь мы сталкиваемся с дилеммой экрана с печатной платой концентратора (которая, кстати, в настоящее время не имеет металлического корпуса, это пластиковый корпус, напечатанный на 3D-принтере).

Что скажете?

  • usb
  • заземление
  • экранирование
  • usb-хаб

\$\конечная группа\$

\$\начало группы\$

Все зависит от конструкции устройства, от того, есть ли у вас возможность горячей замены, есть ли в устройстве открытые металлические соединения с внутренними электронными компонентами и возможные электростатические разряды, а также от того, связаны ли в первую очередь ограничения FCC по электромагнитным помехам. Некоторые детали компромиссов можно найти здесь.

Спорные «рекомендации» возникают из-за неуверенности в том, при каких условиях будет использоваться конкретное устройство. USB, как правило, является «модульной» системой, поэтому, когда в систему входят вещи от разных производителей, они априори не знают, как будет использоваться их устройство, и обеспечивают минимальную связь между экраном и сигнальной землей.
