Ветрогенератор своими руками — как сделать самодельный электрогенератор

В наше время объём коммунальных платежей, в том числе за электроэнергию, растёт с каждым годом. Кроме того, в мире осталось ещё много домов, которые невозможно подключить к централизованному электроснабжению. Решением данной проблемы является устройство ветрогенератора.

Подобный источник электроэнергии можно изготовить самостоятельно из подручных материалов. В Интернете можно легко найти подробные инструкции, как правильно сделать ветрогенератор.

Для полноценного обеспечения электричеством частного домовладения потребуется достаточно дорогая установка большой мощности. А ветрогенератор небольшого размера можно использовать, как источник дополнительной энергии для подогрева воды или для наружного освещения.

Краткое содержимое статьи:

Конструкционное решение и принцип действия

Сегодня имеется довольно много чертежей ветрогенераторов своими руками и множество видов данных устройств. Вначале следует рассмотреть конструкцию подобного оборудования.

Как видно на фото самодельных ветрогенераторов, основными составными частями любого являются генератор, лопасти, мачта, аккумулятор и электронный блок.

Принцип действия ветряной турбины следующий: вращение ротора создаёт трёхфазный переменный ток, идущий к накопительной батарее, а далее подающийся к электроприборам.

Движение лопастей обусловлено подъёмной, импульсной и тормозящей силами. В процессе происходит раскручивание маховика и образование в роторе генератора электромагнитного поля, в результате чего воспроизводится электроток.

Типы ветрогенераторных устройств

Ветрогенераторы делятся на устройства промышленного использования и домашние модели.

Другой вид классификации связан с месторасположением оси вращения. Существуют вертикальные и горизонтальные вариации. Среди вертикальных вариантов стоит отметить ротор Савониуса, ротор Дарье и геликоидный ротор.

Разделение горизонтальных ветрогенераторов происходит по числу лопастей. Конструкции такого типа обладают более высоким КПД. К недостаткам относится необходимость устройства флюгера, чтобы определять направление ветра.

Нюансы, которые нужно знать

Если район, в котором расположен ваш дом, находится в безветренной зоне, то вам подойдёт лишь ветрогенератор парусного типа. Для того, чтобы полностью обеспечить здание электричеством, потребуется аккумулятор напряжением 12 В, инверторный генератор, зарядный блок, стабилизатор и выпрямитель.

Лучшее значение мощности самодельных ветрогенераторов – 3-4 кВт. Но такие устройства имеют высокую себестоимость. Плюс всё равно понадобится альтернативный источник электроэнергии. Оборудование большей мощности изготовляется исключительно промышленным способом.

Высокомощностные ветрогенерирующие конструкции производят довольно много шума. Вследствие чего, для частного домовладения разрешена установка лишь сертифицированных устройств, высота которых выше окружающей застройки.

Категорически запрещён монтаж на кровле ветряка даже самой небольшой мощности, ведь работающее оборудование может создать резонанс, что приведёт к разрушению здания.

Помните, что ветрогенераторы представляют потенциальную опасность, поэтому особенно важное значение имеет качество изготовления. Все детали устройства должны быть надёжно и прочно соединены друг с другом.

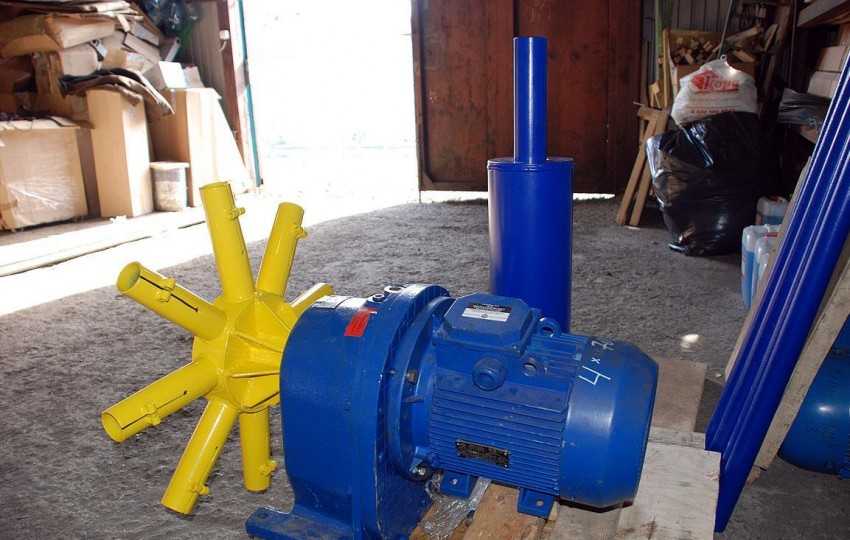

Из чего можно сделать ветрогенератор в домашних условиях? Это могут быть самые разные подручные материалы. Двигатель можно взять от автомобиля и даже стиральной машинки. Другие детали легко найти в гараже или сарае.

Собираем ветряк из стиральной машинки

Вот основные этапы сборки ветрогенератора своими руками из старой стиральной машинки:

Покупка неодимовых магнитов и монтаж их в выемки, сделанные на роторе двигателя. Прикреплять магниты нужно на суперклей. Затем идёт обёртывание бумагой и заливка оставшегося свободного места эпоксидной смолой.
Подготовка оси. Ее желательно заказать в токарной мастерской.
Монтаж держателя. Для его изготовления используем стальной прут.
Закрепление генератора.
Приваривание держателя с генератором к оси.
Изготовление лопастей.
Сборка ветрогенерирующего устройства. На этом этапе к несущей рейке прикрепляем закрытый защитным кожухом генератор, лопасти, хвост и ротор. Двигатель устанавливаем, используя шарнирное соединение. Мачту монтируем в основание из бетона и закрепляем на четыре болта.
Подсоединение ветрогенератора к распределительному щитку.
Проведение тестов.

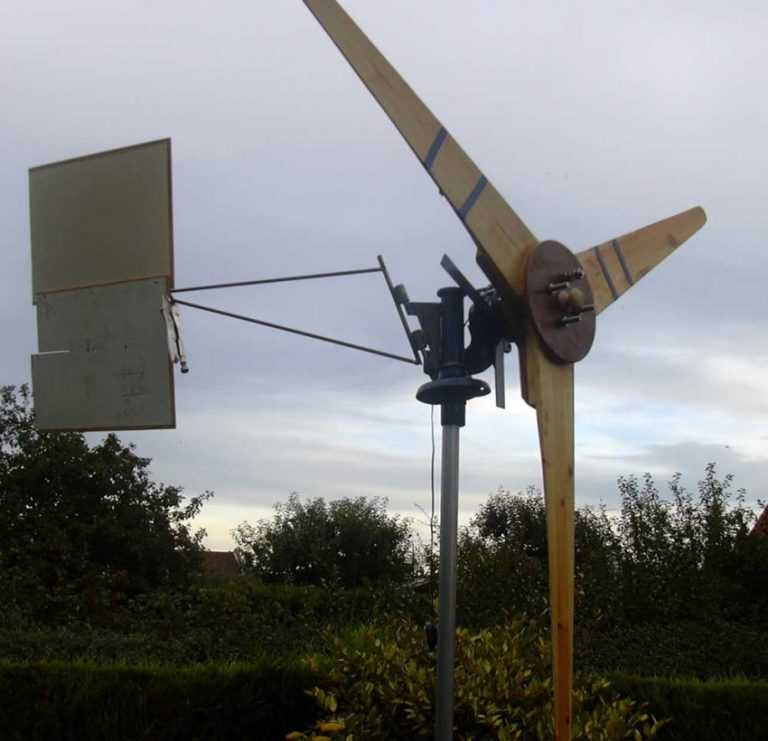

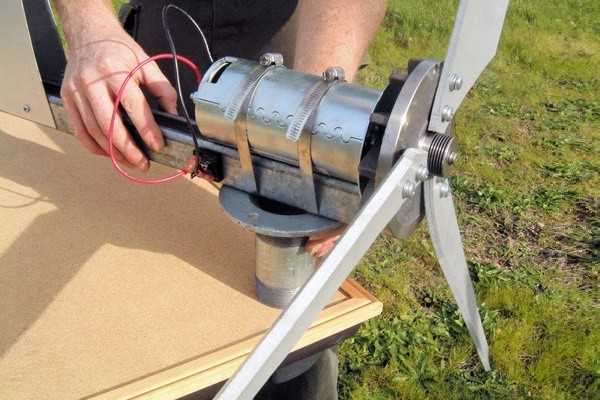

Фото ветрогенераторов своими руками

Мини ветрогенератор своими руками

9 месяцев тому назад 267 просмотра

Компактный самодельный мини ветрогенератор своими руками: подробная фото инструкция по изготовлению ветряка.

Предлагаем Вашему вниманию небольшой ветрогенератор, который можно использовать для подзарядки аккумулятора телефона, фонарика или радиоприёмника. Вся конструкция разборная и сделана из пластиковых труб, ветрогенератор можно разбирать и собирать в полевых условиях.

Весь процесс изготовления ветрогенератора показан на фото. Лопасти сделаны из пластиковой трубы диаметром 8 см и длиной 25 см, трубу нужно разрезать вдоль на три равные части из которых вырезаются лопасти.

Диаметр круга для крепления лопастей — 6 см.

Основу и стойку ветрогенератора делаем из стандартных пластиковых тройников, удлинителей и кусков трубы.

Хвост можно сделать из тонкой жести.

Поворотный механизм сделан из двух подшипников и корпуса пластиковой ручки.

В качестве генератора можно использовать небольшой электродвигатель.

Вот такой простой небольшой мини ветрогенератор можно сделать своими руками в домашних условиях. Мощность у такого генератора небольшая, но его можно использовать для зарядки аккумулятора для телефона, радиоприёмника или фонаря.

В этом видео показан процесс сборки мини ветрогенератора своими руками.

СЛУЧАЙНЫЕ СТАТЬИ

Всеобщий интерес к датчикам влажности объясняется бурным ростом всевозможных заболеваний, чем незамедлительно пользуются изготовители лекарственных препаратов. В такой ситуации дешевле…

6 лет тому назад 185 просмотра

Автор сделал приспособление под УШМ, которое позволяет ровно разрезать листовой металл, весь процесс изготовления полностью показан на этих фото. Итак,…

9 месяцев тому назад 217 просмотра

Древесина уникальный материал, применяется для обустройства жилищ ещё с времён наших предков, древесина обладает положительной энергетикой, это абсолютно экологически чистый…

9 месяцев тому назад 236 просмотра

Чтобы современный интерьер получился оригинальным и изысканным, необходимо уделить внимание организации освещения. В связи с этим, большой популярностью пользуются led-светильники,…

7 лет тому назад 182 просмотра

Обустройство сада — это одно из очень увлекательных и кропотливый занятий, которое принесет вам не только эстетическое удовольствие, но массу…

7 лет тому назад 197 просмотра

Цветная или белая, газетная бумага отлично подходит для создания удивительных шедевров своими руками, которые можно изготовить в домашних условиях. Красивые…

9 месяцев тому назад 483 просмотра

Больше всего смотрели

Существует большая вероятность того, что ветер уже питает ваш дом здесь, в Великобритании, по крайней мере, некоторое время. В 2020 году ветряные турбины произвели более половины нашей электроэнергии ¹ . В конце концов, мы — самая ветреная страна в Европе ² — и это не удивит вас, если вы когда-нибудь совершали прогулку вдоль британского побережья!

Однако они также дороги и требуют много свободного пространства для выработки энергии (что означает, что они не будут работать в обычном саду за домом). Вот почему элегантные солнечные панели остаются более популярным выбором для домовладельцев, которые хотят стать экологичнее.

Когда дует ветер, он толкает лопасти турбины и заставляет их вращаться. Это вращение вращает вал внутри турбины, которая приводит в действие генератор, который превращает кинетическую энергию вращательного движения в электричество.

Обычные ветряные турбины обычно очень высокие и имеют гигантские лопасти, чтобы улавливать как можно больше энергии ветра. Очевидно, что когда у вас есть один в вашем саду, вы не можете построить его в том же масштабе, поэтому вы не получите почти столько же энергии. Вот почему бытовые ветряные турбины рекомендуются только людям, живущим в сельской местности с очень ветреным климатом. Узнайте больше об идеальном месте для домашней ветряной турбины ниже.

Отдельно стоящие ветряные турбины, вероятно, будут более мощными, чем ветряные турбины, устанавливаемые на крыше, но только в том случае, если вы установите их в правильном месте. Лучше всего они работают, если находятся на большом открытом пространстве, где нет ничего, что могло бы замедлить ветер: подумайте о большом поле или, что еще лучше, на вершине холма.

Если у вас нет такой земли вокруг вашего дома, автономная турбина может вам не подойти. Они также обычно дороже. Но если у вас есть место и деньги для одного, хорошая новость заключается в том, что у вас больше шансов обеспечить питанием весь дом, чем с системой, установленной на крыше.

Ветряные турбины имеют низкий уровень выбросов углерода: они представляют собой экологически чистый возобновляемый источник энергии и не выделяют никаких выбросов углерода, которые способствуют климатическому кризису.
Они тоже выглядят круто!: Если вы готовы раскошелиться, существует множество архитектурно-новаторских конструкций ветряных турбин. Почему бы не сделать все возможное и не сделать свой дом таким же футуристическим, как и его энергия?

Они подходят не для каждого дома: домашние ветряки подходят не всем. Вам нужна правильная скорость ветра, чтобы привести их в действие, а это означает, что вам нужно много свободного пространства, что обычно бывает только в сельских домах (извините, горожане!).

Энергия ветра экологична, чиста и устойчива. Но это не самый дешевый и простой вариант, особенно для городских домов. Вот почему многие домовладельцы выбирают вместо этого солнечные панели. Их можно установить на крыше, чтобы они не занимали лишнего места, и они будут работать где угодно (не только на вершине ветреного холма!).

Если вы хотите узнать, подойдет ли вам домашняя ветряная турбина, первое, что нужно учитывать, — это наличие свободного места. Помните, что ваш ветряк будет захватывать больше энергии, чем выше он расположен и чем больше его лопасти.

Фонд энергосбережения рекомендует установить одно из этих устройств в том месте, где вы планируете разместить ветряк, и оставить его там на пару месяцев. Это даст вам самые лучшие и точные данные, которые помогут вам решить, стоит ли вам приобретать домашнюю ветряную турбину. Вы можете сделать это самостоятельно или нанять специалиста, который проведет расследование вместо вас. Узнайте больше в Energy Saving Trust.

Ознакомьтесь с полными правилами здесь. И независимо от того, нужно ли вам разрешение на строительство, убедитесь, что вы (или ваш установщик) поговорите с местными властями, чтобы получить разрешение на установку вашей турбины.

Средняя стоимость небольшой турбины, устанавливаемой на крыше (от 0,5 кВт до 2,5 кВт), составляет около 2000 фунтов стерлингов ⁵ . Но они не производят много электроэнергии, поэтому потребуется очень много времени, чтобы окупить эти затраты.

В среднем отдельно стоящая ветряная турбина мощностью 5 кВт может стоить от 20 000 до 25 000 фунтов стерлингов. Но не забывайте, что вам также придется покрыть расходы на разрешение на планировку, подготовку площадки и подключение вашей турбины к электросети. Это может довести общую сумму до 30 000–40 000 фунтов стерлингов 9.0007 6 .

Раньше люди, у которых есть домашние генераторы энергии, могли зарабатывать деньги по схеме льготных тарифов. К сожалению, правительство закрыло эту схему в 2018 году, но хорошая новость заключается в том, что они заменили ее Smart Export Guarantee (или SEG).

SEG вознаграждает вас за экспорт любой энергии, вырабатываемой вашим ветряным двигателем, обратно в Национальную энергосистему. Если вы соответствуете требованиям, вы можете получать выплаты SEG 4 раза в год. Сколько вы получите, будет зависеть от размера вашей турбины, сколько электроэнергии вы используете и сколько вы экспортируете (на основе показаний счетчиков).

Средний британский дом потребляет 3731 кВтч электроэнергии в год ⁷ . Установленная на мачте турбина мощностью 1,5 кВт может вырабатывать около 2600 кВт в течение года, в зависимости от скорости ветра и других факторов ⁸ . Система мощностью 10 кВт может генерировать около 10 000 кВтч в год ⁹ .

Помните: эти цифры приблизительны. Чтобы решить, имеет ли это финансовое значение для вас, вам нужно знать, сколько энергии вы фактически используете и сколько вы, вероятно, получите от скорости ветра вокруг вашего дома.

Обеспечение вашего дома энергией ветра — это фантастический способ сохранить окружающую среду, но это недешево и не просто. Прежде чем решится на этот шаг, помните, что вам необходимо ответить на следующие 5 важнейших вопросов:

Если вы ищете другие способы стать экологичнее, ознакомьтесь с нашим руководством по сокращению углеродного следа вашего дома, а также с нашим исчерпывающим руководством по эффективному использованию отопления и горячего водоснабжения.

10 100% продаваемой нами электроэнергии из возобновляемых источников подтверждено сертификатами возобновляемой энергии (сертификаты гарантии происхождения возобновляемой энергии (REGO)). См. здесь подробную информацию о сертификатах гарантии происхождения возобновляемой энергии и о том, как они работают. Часть продаваемой нами электроэнергии также закупается непосредственно у производителей возобновляемых источников энергии в Великобритании.

Ветер кажется отличным вариантом для производства электроэнергии в больших масштабах. На долю ветра приходится 7% электроэнергии, вырабатываемой в США. Для сравнения, на солнечную энергию приходится всего 1,7% вырабатываемой электроэнергии. Ветер кажется очень эффективным, но подходит ли он для домашней энергетической установки? Если вы когда-либо проезжали через Канзас, вы, вероятно, видели сотни гигантских ветряных мельниц, вырабатывающих энергию. Если вы проедете туда ночью, вы просто увидите кучу мигающих красных огней и можете подумать, что это НЛО. В любом случае, многие люди спрашивают нас о ветроэнергетике, а не о солнечной энергии, и мы собираемся обсудить некоторые плюсы и минусы, а также стоит ли вам строить домашнюю ветровую энергетическую систему.

Изготовление домашнего солнечного генератора почти всегда является лучшим вариантом для большинства людей. Это связано с тем, что стоимость установки солнечной энергии всегда была ниже, чем ветровой, и продолжает снижаться. Также легче найти место на вашем участке или на крыше, которое получает достаточное количество солнечных часов в день, чем место с достаточным количеством ежедневного ветра. С учетом сказанного, давайте поговорим об идеальной силе ветра для установки небольшой ветряной башни. Мы будем основываться на спецификациях, предоставленных Primus Wind. Вы можете найти их продукцию здесь.

Как видно из этой диаграммы, количество выходной мощности зависит от скорости ветра. Для модели «Air 40» оптимальная скорость ветра — постоянный поток ветра со скоростью 25 миль в час (это сильный ветер). В большинстве жилых домов нет ничего подобного, но некоторые люди живут в районах с сильным устойчивым ветром. Однако даже при оптимальном количестве ветра вы можете рассчитывать только на мощность около 100-200 Вт. Этот ветрогенератор обойдется вам примерно в 1000 долларов. Это включает в себя необходимое оборудование, такое как установка башни и контроллера заряда. Как это можно сравнить с установкой солнечной панели?

Средняя дневная мощность солнечной панели составляет 1,24 кВтч, средняя дневная мощность небольшой ветряной турбины при скорости ветра 7,2 мили в час — 1,2 кВтч. Если вы хотите увидеть среднюю скорость ветра в США, посмотрите этот график. Как видите, значительная часть центральной части страны отлично подходит для ветроэнергетики. Имейте в виду, что на этой диаграмме показана скорость ветра на высоте 30 м. Большинство комплектов башни будет около 45 футов. Даже если вы живете в сильно ветреной местности, вам все равно повезет получить в среднем более 100 Вт с этими микротурбинами.

Если бы у вас действительно были очень сильные ветры, энергия ветра могла бы быть намного более продуктивной, чем ваша самая эффективная солнечная установка. По этой причине это действительно хороший вариант для людей с постоянным ветром. Главное — последовательность. Если вы знаете, что ваш ветер никогда не опускается ниже 10 миль в час, это может стать для вас отличной настройкой. Я рекомендую сделать свои собственные расчеты и посоветоваться с кем-нибудь, прежде чем покупать комплект ветряной турбины и башни.

Вы можете приобрести ветромер онлайн и начать вычислять среднюю скорость ветра в вашем районе. В качестве альтернативы вы можете основывать его на чтениях из вашего города в целом. Вы можете использовать Weather Spark для поиска средней скорости ветра в вашем городе. Если вы используете один из этих методов, вы можете, по крайней мере, получить представление о том, сколько энергии вы будете производить каждый месяц. Важно помнить, что средняя скорость ветра часто измеряется с высокой башни, так что имейте это в виду. Ветер на уровне земли может быть очень турбулентным. Ветряным турбинам нужен ветер, который постоянно течет в одном направлении.

Если вы живете в одном из районов США с сильным ветром, насколько практична установка одной из этих башен? Прежде всего, если у вас уже есть солнечная система. Ветряную турбину довольно легко подключить к имеющейся у вас батарее. Большинство контроллеров заряда солнечных батарей не смогут добавить еще один непостоянный источник питания, но вы можете использовать отдельный контроллер заряда, чтобы поддерживать заряд аккумуляторов, когда солнечная энергия недоступна. Вы можете использовать контроллер заряда Flexcharge и свинцово-кислотные аккумуляторы для действительно простой настройки резервного питания.

Вы почти наверняка захотите установить его на башне с оттяжками. Если вы поставите его у себя дома, вибрация и шум будут раздражать. С другой стороны, солнечные панели как источник электроэнергии в основном бесшумны. Солнечные инверторы шумят, но не так сильно, как ветряные турбины.
