Распределительная коробка для электропроводки

Распределительная коробка для электропроводки является важной частью оборудования, ведь именно там происходит распределение тока к потребителям (осветительным приборам, выключателям, розеткам). Правильный монтаж коробки позволяет обеспечить бесперебойное использование электрической проводки. Для того, чтобы избежать сложностей с этим процессом, мы рассмотрим особенности устройства распредкоробки.

Содержание статьи

  • 1 Назначение распредкоробок
    • 1.1 Основная задача распределительной коробки
  • 2 Почему коробка имеет разные названия?
    • 2.1 Цены на распределительные коробки
  • 3 Получится ли обойтись без распредкоробок во время монтажа электропроводки?
  • 4 Разновидности распределительных коробок
  • 5 Где устанавливают распределительную коробку?
    • 5.1 Цены на популярные модели штроборезов
  • 6 Установка распредкоробки в жилом помещении
    • 6.1 Схема снабжения электроэнергией
    • 6. 2 Монтаж распределительной коробки: пошаговая инструкция
    • 6.3 Видео – Монтаж распредкоробки
  • 7 Способы соединения проводов в распредкоробке
    • 7.1 Скрутка и изоляция
    • 7.2 Пайка или сварка
    • 7.3 Видео – Пайка скруток
    • 7.4 Опрессовка гильзами
    • 7.5 Клеммное соединение
  • 8 Схемы расключения проводников
    • 8.1 Цены на различные виды индикаторов напряжения
    • 8.2 Подключение розеток
    • 8.3 Подключение выключателя с одной кнопкой
    • 8.4 Подключение выключателя с двумя кнопками
  • 9 Подводим итоги

Назначение распредкоробок

Электропроводка в обязательном порядке должна разделяться по группам в зависимости от энергопотребителя. Для этого и устанавливают подобные конструкции, выполняющие важные задачи:

  • обеспечение пожаробезопасности;
  • эстетичность.

Под корпусной частью короба находятся проводники, которые таким образом защищаются от различных повреждений. Это позволяет увеличить срок эксплуатации электропроводки.

Распредкоробка с проводниками

Основная задача распределительной коробки

С помощью такой конструкции получится сократить бюджет на организацию электрической проводки. Ведь при отсутствии распредкоробки пришлось бы подводить к каждому электроприбору кабель, из-за чего образуется слишком много каналов, которые придется скрывать в перекрытии. Кроме того, все это выглядит не эстетично.

При этом правильное распределение проводников внутри коробки повышает уровень пожарной безопасности в помещении любого типа. Обусловлено это изоляцией соединений и воспламеняющихся материалов, которые находятся в стене. К тому же, такая конструкция удобна для проведения ремонтных работ.

Тем не менее, главной функцией распредкоробки является распределение электроэнергии между потребителями, которые устанавливаются в конкретном помещении. Кроме того, конструкция изделия предполагает возможность расширения за счет добавления дополнительных ветвей (когда требуется установить новый выключатель или розетку).

Можно добавить ответвление в распредкоробку для нового энергопотребителя

Почему коробка имеет разные названия?

Этот элемент электрического оборудования имеет несколько названий, в том числе: распредкоробка, ответвительная коробка, распаячная коробка. Только принцип функционирования у них один и тот же: короб представляет собой центр, куда происходит поступление электроэнергии от источника питания, а затем она распределяется по отдельным каналам, которые идут к выключателям, розеткам и другим приборам. Поэтому такую конструкцию принято называть «распределительной». Иначе коробку еще называют «ответвительной», связано это с тем, что к ней подходит только один кабель, а выходит несколько каналов.

Обратите внимание! Коробки еще называют распаячными, что связанно с особенностью соединения проводов внутри. Так, жилы после скручивания обязательно следует паять. Подробнее об этом и других способах соединения мы еще поговорим ниже.

Среди некоторых электриков можно встретить и другое название этой коробки – «расключительная». Образуется это слово от двух определений: распределения и подключения. Ведь сначала предстоит распределить провода, а затем подсоединить их к потребителям.

Распредкоробки, установленные в стену

Соответственно, если консультант магазина назовет коробку иначе, не стоит удивляться, ведь это одно и то же изделие. Скорее следует обратить внимание на габариты короба, потому что под него придется делать углубление в перекрытии. Как правило, стандартные изделия выпускают в виде прямоугольника размером 10x10x5 сантиметров.

Цены на распределительные коробки

Распределительная коробка

Получится ли обойтись без распредкоробок во время монтажа электропроводки?

Конечно, выполнить монтаж проводки в квартире без распредкоробок возможно, но это нецелесообразно — тогда следует от основного щитка тянуть множество кабелей к энергопотребителям, из-за чего в стене делают глубокие штробы, которые придется шпаклевать. Кроме того, это предполагает растраты на покупку кабеля, поэтому единственным рациональным решением является приобретение распредкоробок для помещений.

Гофрированные трубы для электропроводки

Тем не менее, некоторые пользователи ошибочно считают, что узел соединения, который находится внутри короба, менее безопасен в отличие от целого кабеля. На самом деле, при правильном монтаже, проблем с распределительной коробкой и соединениями проводки не возникает.

К тому же, если представить что коробка отсутствует, и возникла неисправность, придется снимать обои, долбить стену, чтобы найти повреждение. При наличии конструкции достаточно будет снять крышку и осмотреть состояние электропроводки.

Разновидности распределительных коробок

В продаже можно встретить большое количество разновидностей эти конструкций. Поэтому, чтобы выбрать одну из них, необходимо ознакомиться с этими видами подробнее.

Конструкции имеют различный внешний вид

Таблица №1. Разновидности распредкоробок по способу установки

Вид Описание
Открытый Такие коробки не монтируют в стену, а фиксируют на поверхности, что выглядит менее эстетично. Поэтому, чаще всего их используют в помещениях производственного типа, чтобы обеспечить быстрый доступ к электропроводке. Кроме того, подобные изделия можно встретить в частных домах из бруса.
Скрытый Такой вид распредкоробок чаще всего используется для жилых помещений.  Конструкцию монтируют в заранее подготовленное отверстие. Некоторые виды предполагают наличие декоративных крышек, поэтому их не закрывают слоем штукатурки. Это тоже позволяет иметь постоянный доступ к соединениям.

Таблица №2. Материалы для изготовления корпуса

Вид, иллюстрация Описание

Пластик

В данном случае для изготовления коробок используют несколько материалов искусственного происхождения: полипропилен, полиамид, фторопласт. Подобные конструкции пользуются популярностью у пользователей независимости от типа строения. Они имеют множество преимуществ:
·         качественную изоляцию;
·         прочность к механическим повреждениям;
·         устойчивость к химическим препаратам и воспламенению.

Металл

Такие коробки в бытовых условиях используются крайне редко, только если необходимо сделать распределение проводки в кладовке, помещении гаража. Чаще всего их применяют в общественных местах, на производстве, а монтируют открытым способом.
Изготавливают эти коробки из различных сплавов алюминия.

Таблица №3. Типы комплектации распредкоробок

Тип Описание
Без внутреннего наполнения Такие конструкции представляют собой вид корпуса и крышки. Как отмечают многие электрики, для самостоятельного прокладывания электрической проводки подходит именно этот вариант. Изделия без наполнения имеют следующие преимущества:
·         вы можете сделать соединение проводов в коробке удобным способом;
·         при условии правильного монтажа контакты не будут разбалтываться.

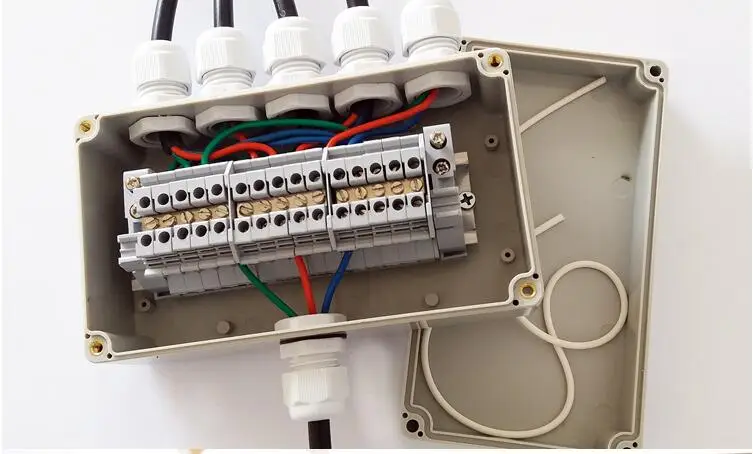

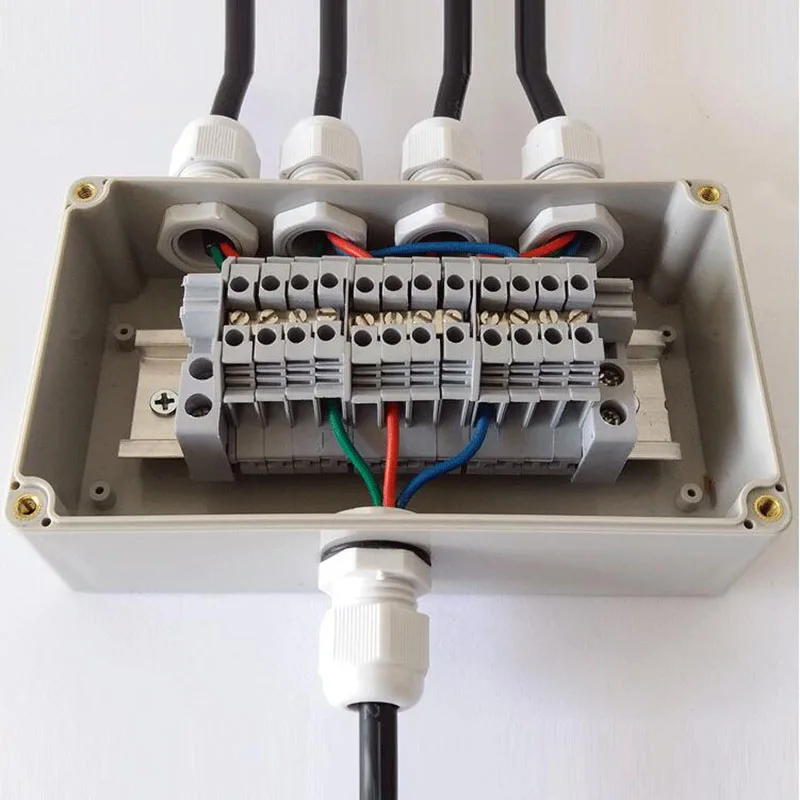

С дополнительными клеммами Это разновидность упрощает процесс монтажных работ, потому что предполагает быстрое соединение проводов зажимами. Недостаток в том, что такие коробки не устанавливают в комнаты с высоким уровнем влажности, потому что клеммы со временем начинают окисляться.

«Пустая» распределительная коробка

Изделия также отличаются по количеству вводов. Минимально, конструкция рассчитывается на два ввода (для соединения двух кабелей), а максимально на шестнадцать вводов. Выбирать тот или иной вид необходимо, опираясь на схему электрической проводки помещения.

Конструкции еще отличаются между собой по степени защиты, поэтому на этот критерий тоже следует обращать внимание при выборе коробки. Это важно тогда, когда монтаж требуется выполнить в помещении с повышенной влажностью или высокой температурой воздуха.

От чего защищают распредкоробки:

  1. Стандартное изделие предполагает наличие уплотняющей резины. Как правило, этого достаточно для большинства помещений квартиры.
  2. От частиц пыли. Это актуально на производственных объектах.
  3. От воды. Такие коробки устанавливают в ванную комнату, туалет, помещение с бассейном.
  4. От механических ударов. Это актуально, если коробка устанавливается на улице.
  5. От воздействия высоких температур. Такие изделия приобретают при наличии брусового дома или если отделка стен выполнена воспламеняющимися материалами.

По форме, коробки бывают квадратными, круглыми и прямоугольными — последние используют при наличии множества кабелей. Круглые конструкции применяются при малом количестве кабелей. Кроме того, их часто выбирают для бетонных перекрытий.

Где устанавливают распределительную коробку?

Чаще всего распредкоробку предпочитают устанавливать под потолочным перекрытием примерно на расстоянии 25 сантиметров от него. Связывают это с безопасностью использования электропроводки, ведь не исключается вероятность отпадания защитной крышки, что станет причиной поражения током человека.

Распредкоробки фиксируют на высоте

Обратите внимание! Еще одной причиной точного расчета места расположения коробки является расход кабеля для разводки сети. Поэтому, чем ближе получится подвести проводник к потребителю, тем короче будет ветвь от короба до этой точки.

Цены на популярные модели штроборезов

Штроборез

Установка распредкоробки в жилом помещении

В этом случае потребуется подготовить следующие приспособления и материалы:

  1. Электролобзик со специальным диском для создания штроб, где будут размещаться провода.
  2. Перфоратор – нужен тогда, когда планируется «утопить» коробку в стене, поэтому потребуется подготовить отверстие.
  3. Молоток для дополнительной вырубки проемов после использование сверла-коронки.
  4. Кусачки – для нарезки проводки нужной длины.
  5. Инструмент для снятия изоляции с проводки.
  6. Дополнительные приспособления для соединения жил.
  7. Тестер.

Схема снабжения электроэнергией

Примерная схема электроснабжения квартиры

На схеме можно увидеть, где установлены распределители. Так, если розеток и выключателей в комнате мало, то здесь же получится определить места установки дополнительных каналов.

Монтаж распределительной коробки: пошаговая инструкция

Шаг 1. Сначала необходимо отобразить на стене линии, где будут проходить штробы, согласно схеме.

По этим линиям выполняют штробление

Шаг 2. Далее в обозначенных местах необходимо сделать углубления под установку коробок.

Необходимо закрепить коробку к стене саморезами или гипсом

Шаг 3.  В коробку заводят проводку и соединяют ее между собой.

После соединения следует проверить исправность проводки

Шаг 4. Теперь останется закрыть коробку крышкой.

На декоративную крышку не наносят шпаклевку

Обратите внимание! Крышку стараются закрепить таким образом, чтобы при ее снятии не повреждалась поверхность стены.

Видео – Монтаж распредкоробки

Способы соединения проводов в распредкоробке

Существует несколько основных способов соединения проводки в распределительной коробке. Для того, чтобы выбрать один из них, необходимо рассмотреть варианты подробнее.

Скрутка и изоляция

Это старый, но при этом проверенный годами метод соединения проводки. Суть состоит в том, что концы проводников сначала зачищают от слоя изоляции, а затем скручивают между собой плоскогубцами. После чего это место обматывают изолентой.

Скручивание жил проводников

У этого способа имеются преимущества:

  • простота монтажа;
  • отсутствие необходимости в дополнительных тратах.

Тем не менее, имеются и некоторые недостатки:

  • некачественное соединение жил;
  • отсутствие возможности соединения проводов из меди и алюминия.

Стоит отметить, что таким способом часто соединяют жилы при временном монтаже электропроводки. Согласно правилам безопасности, метод соединения не подходит для помещений с высоким уровнем влажности.

Пайка или сварка

Именно такими способами получится сделать долговечное соединение жил проводки. Сначала их концы тщательно зачищают от изоляционного слоя, затем скручивают, но уже без усилий. Далее потребуется с помощью припоя и паяльника запаять жилы, чтобы они получились монолитными.  Затем необходимо дождаться, пока они остынут естественным путем, а только потом обматывать изолентой.

Пайка жил проводов

В случаи пайки толстых проводов потребуется использовать паяльник с плотным жалом из меди.

Обратите внимание! Некоторые горе-мастера не хотят ждать, пока жилы охладятся естественным путем, поэтому остужают их под струей воды. Тем не менее, делать этого не следует — на поверхности появятся микротрещины.

Преимуществом спайки является надежности соединений, но такой способ тоже имеет некоторые недостатки:

  • необходимость приобретения паяльника;
  • это трудоемкий процесс, с которым справится не каждый новичок;
  • соединение получается неразборным;
  • через время увеличивается уровень сопротивления в пайке, что приводит к утечке напряжения.

Часто вместо пайки, жилы соединяют методом сварки. Процесс имеет аналогичный принцип, только здесь уже используется аппарат для сварки, поэтому у мастера должны быть соответствующие навыки.

Видео – Пайка скруток

Опрессовка гильзами

Это тоже один из самых надежных методов фиксации жил проводников. Здесь их помещают в специальную гильзу и зажимают инструментом для опрессовки с обеих сторон. После чего эта гильза обматывается изолентой или на нее закрепляют кембрик.

Опрессовка жил проводников

Стоит отметить, что жилы помещают в гильзу либо с разных сторон, либо с одной. В случае первого варианта соединяться они будут в центральной части трубки. При выборе второго варианта необходимо учитывать, что диаметр жил не должен превышать объема гильзы.

Из преимуществ такого соединения следует отметить:

  • надежность;
  • доступную стоимость гильз.

Недостатки метода:

  1. Гильза используется только один раз. Это значит, что в случае ремонта ее срывают и фиксируют новую.
  2. Потребуется использовать специальный инструмент для качественного обжима со всех сторон.
  3. Провода из алюминия и меди обжимают только специальными трубками, которые сложно найти в магазинах.
  4. На электромонтаж придется потратить время.

Клеммное соединение

Если проводка сделана из разных материалов, то рекомендуется использовать специальные зажимы с пружинами или винтами. Соединить проводники таким методом несложно, в работе требуется лишь отвертка. Главное не затягивать болты с усилием.

Соединение проводов зажимами

Схемы расключения проводников

Необходимо подробнее ознакомиться и с особенностями подсоединения проводки из распредкоробки к потребителям.

Цены на различные виды индикаторов напряжения

Индикатор напряжения

Подключение розеток

Часто розетки подключают группами на одну линию. Так, внутрь короба помещают 3 кабеля с несколькими проводниками. Коричневым цветом обозначен проводник фазы, голубой – ноль, а зеленый или желтый – это заземление. Конечно, некоторые производители используют другие цвета.

Подключение розеток

Провода раскладывают на ровной поверхности, а затем нарезают по определенной длине, но с запасом (чтобы была возможность повторного разделения).  Далее останется зафиксировать их согласно схеме.

Подключение выключателя с одной кнопкой

Здесь уже усложняется проведение монтажа. Ведь имеются три группы электропроводки с разным соединением. Один проводник отвечает за подачу напряжения с другого короба или щита, второй поступает с осветительного прибора, а третий с выключателя.

Проводник фазы подают на выключатель, который подсоединяется к светильнику. Здесь следует удостовериться, что поступление напряжения происходит именно при замкнутом коммутаторе. Проводники ноля и заземления от светильника соединяют со щитом.

Принцип подключения выключателя с одной кнопкой

Подключение выключателя с двумя кнопками

К выключателю такого типа подводят трехжильный кабель (без жилы заземления, потому что она соединяется со щитом напрямую). Первый проводник идет на общий контакт коммутатора, второй на первую кнопку, а третий на вторую кнопку.

Обратите внимание! Проводник фазы подсоединяют к общему контакту, ноль фиксируют напрямую со щита и светильников. Провода фазы от осветительных приборов фиксируют с жилами на кнопках.

Подключение выключателя с двумя кнопками

Подводим итоги

Следуя правилам, каждый человек сможет выполнить монтаж электротехнического оборудования в квартире. Главное — в процессе проведения работ необходимо убедиться, что помещение обесточено, иначе вы получите удар.

Так же вам будет интересна статья по теме: как проверить заземление в розетке с помощью лампочки, пошаговая инструкция.

Виды распределительных коробок для электропроводки: крепление и подключение распредкоробок

Укладка и соединение электропроводов должны проводиться аккуратно и со знанием дела. Очень важно правильное распределение электроцепи по различным помещениям. Чтобы обеспечить качественную проводку в доме, необходима распределительная коробка. Такие изделия различаются между собой по разным параметрам.

Для чего нужна распределительная коробка?

Для равномерного распределения электричества проводку разделяют на отдельные группы потребителей. В комнатах в местах соединения проводки устанавливают распределительные коробки.

Распределительные коробки выполняют несколько важных функций в жилых помещениях:

  • обеспечение пожарной безопасности;
  • создание эстетичного вида в квартире.

Внутри коробки расположены провода, благодаря корпусу, они не подвержены механическим воздействиям, что обеспечивает их сохранность.

По принципу установки коробки бывают встраиваемыми и наружными. Встраиваемые устанавливаются в специально подготовленные углубления в стене, а накладные фиксируются на поверхности стены.

Установка распредкоробки в жилом помещении

В этом случае потребуется подготовить следующие приспособления и материалы:

  1. Электролобзик со специальным диском для создания штроб, где будут размещаться провода.
  2. Перфоратор – нужен тогда, когда планируется «утопить» коробку в стене, поэтому потребуется подготовить отверстие.
  3. Молоток для дополнительной вырубки проемов после использование сверла-коронки.
  4. Кусачки – для нарезки проводки нужной длины.
  5. Инструмент для снятия изоляции с проводки.
  6. Дополнительные приспособления для соединения жил.
  7. Тестер.

Схема снабжения электроэнергией

Примерная схема электроснабжения квартиры

На схеме можно увидеть, где установлены распределители. Так, если розеток и выключателей в комнате мало, то здесь же получится определить места установки дополнительных каналов.

Монтаж распределительной коробки: пошаговая инструкция

Шаг 1. Сначала необходимо отобразить на стене линии, где будут проходить штробы, согласно схеме.

По этим линиям выполняют штробление

Шаг 2. Далее в обозначенных местах необходимо сделать углубления под установку коробок.

Необходимо закрепить коробку к стене саморезами или гипсом

Шаг 3. В коробку заводят проводку и соединяют ее между собой.

После соединения следует проверить исправность проводки

Шаг 4. Теперь останется закрыть коробку крышкой.

На декоративную крышку не наносят шпаклевку

Обратите внимание! Крышку стараются закрепить таким образом, чтобы при ее снятии не повреждалась поверхность стены.

Видео – Монтаж распредкоробки

Основная функция распределительной коробки

Распределительная коробка позволяет сократить затраты на провода. Если бы её не было, каждый прибор потребления электроэнергии соединялся бы отдельным кабелем. Отсутствие коробки предусматривает увеличение каналов укладки проводов, а визуально это смотрится неэстетично.

Преимущество использования распределительных коробок неоспоримо, и грамотно проведенное соединение проводов обеспечит безопасность помещений. Данное устройство изолирует точки соприкосновения от воздействия горючих материалов стены.

Удобство использования коммутационной коробки обеспечивает легкость в проведении ремонта. Основная функция коробки заключается в том, что за счет неё происходит равномерное распределение электроэнергии по местам расположения основных потребителей. К тому же, такие конструкции коммутационных коробок предполагают добавление новых веток электросетей к уже имеющемуся проводу в случаях необходимости.

Виды распределительных коробок

Распределительные коробки по типу крепления делятся на:

  • накладные, которые устанавливаются снаружи на стену;
  • внутренние, устанавливаются в подготовленное углубление стены.

Основная задача соединительной коробки – это обеспечение легкого доступа электрику в случае возникновения нарушений системы. Для удобства и сохранения целостности проводов коробка закрывается крышкой. Для совершения каких-либо манипуляций с электропроводкой специалистам достаточно снять крышку и ознакомиться с причинами неполадок.

Распредкоробки изготавливаются из следующих материалов:

  1. Пластик.
  2. Металл.

Металлические корпусы изготавливаются из листовой луженой стали или алюминиевых сплавов. Основное требование к материалам: чтобы они не были подвержены коррозийным изменениям.

Если распределительная коробка необходима для стратегически важных объектов, то необходимо её выбирать со следующими характеристиками:

  • завинчивающаяся крышка;
  • водоизоляционные прокладки.

Металлический корпус обладает универсальными свойствами и отлично защищает проводку во время пожара, то есть — во время возгорания металлическая конструкция способна сохранить содержимое коробки на некоторое время, за которое возможно провести обесточивание сети.

Корпус из пластика также обладает положительными свойствами: устойчивость к окислительным процессам и способность изолировать электрический ток.

Распределительные коробки различаются по геометрической форме и бывают:

  • круглые;
  • квадратные;
  • прямоугольные.

В случае, если к коробке подводится небольшое количество проводов, то можно использовать круглую конфигурацию коробки. В случаях большого количества проводов лучше применить прямоугольную распределительную конструкцию.

Важно! Если стены бетонные, то легче и удобнее установить круглые конструкции коробок.

Размеры распределительных коробок зависят от количества проводов и их сечения.

Внутренняя структура распределительной коробки

Конструкция коммутационной коробки состоит из корпуса и крышки, а также боковых вводных отверстий.

Внутренняя полость коробки оборудована клеммами и зажимами для крепления проводов. Обычно при помощи клемм закрепляют вводный кабель, раздельные провода фиксируют при помощи зажимов. Если коробка не оснащена клеммами, то проводки закрепляются между собой методом скрутки.

Недостатком клеммного соединения является то, что после эксплуатации болты могут расшататься и нарушить контакт проводки. Ослабление контакта вызывает нагрев и впоследствии обгорание проводков. Соединение скруткой считается более надежным способом.

Следует учитывать, что соединение алюминиевого и медного проводов в распредкоробке приводит к разрушению соединения и возникновению электрохимического процесса.

Важно! Латунные клеммы обеспечивают качественное соединение алюминиевых и медных проводов.

Конструкция

Конструкция распределительной коробки весьма проста и представляет собой своего рода емкость с крышкой. В коробке для наружного монтажа имеются специальные отверстия с уплотнителями для проводки. На фото ниже можно увидеть разницу наружной и скрытой коробки.

Скрытая и наружная распределительные коробки, соответственно.

Хотя данные изделия и выполняют одинаковую функцию, но, как видите, имеют свои существенные отличия.

Следует также обратить ваше внимание на то, что у коробки скрытого типа по бокам, как правило, устанавливают специальные лапки с пружинками. Они предназначены для фиксации при монтаже проводки через гипсокартонную стену.

Монтаж

При электромонтажных работах в домах бетонной или кирпичной конструкции электрические приборы размещаются в полости стены в специально подготовленных отверстиях в стене. Такие углубления изготавливаются перфоратором, в случаях круглой конструкции распределительного щитка отверстия делают специальной коронкой. В посадочное место коробка крепится к стене с помощью алебастрового раствора, который гарантирует прочное соединение корпуса со стеной.

После определения места установки коробки необходимо заняться подготовкой сети проводов и произвести подключение. Для того чтобы их подвести к коммутационной коробке, нужно подготовить штробы, в которые будут укладываться провода. Если стены допускают возможность разводки в горизонтальном положении, то для этого вполне пригодятся промежутки между стенами и потолком.

После подготовки каналов и подрозетников выполняют разводку проводной системы коммутационной коробки.

Важно! Для правильного соединения проводов в распредкоробке в целях быстрого проведения в последующем ремонтных работ провода маркируются.

Вводный кабель от электрощитка обозначается как «ввод», провод от розеток следует также маркировать, потому что подписанные провода не допустят ошибок при профилактике и ремонте. Чтобы провода эксплуатировались правильно, нужно четко соблюдать сечение, например, для подвода электричества от щитка используется двух или трехжильный кабель с сечением 4 квадратных миллиметра.

Такой кабель гарантирует полноценное использование любого потребителя с большой мощностью. Для системы освещения используется сечение 2,5 квадратных миллиметра, а для розеток — 1,5 квадратных мм.

После ознакомления со всеми нюансами приступают к установке коммутационной коробки. Основной принцип установки коммутационной конструкции обозначается точным соблюдением последовательности соединения проводков. Схема соединения проводов в распределительной коробке включает в себя следующие параметры: фаза подводится к фазе, нуль — к нулю, а заземление — к заземлению.

Укладка проводов происходит при соблюдении всех параметров и требований составленной схемы подключения. Провода укладываются внутрь коробки, желательно — с припуском примерно 10 сантиметров. При подсоединении проводов необходимо зачистить концы от изоляции и зафиксировать их в клеммах.

В случае отсутствия крепежей можно просто зафиксировать соединения методом скрутки. Такой метод предполагает скручивание проводов в местах их соприкосновения, этот способ используется часто и считается надежным. После этого места соединений фиксируются изолирующим материалом (изолента или пластиковые колпачки).

Важно! Провода монтируются в трубах из металла или пластика, обеспечивающих изоляцию от внешних негативных факторов.

Различные модификации коммутационных устройств широко представлены в специализированных магазинах электротехники. В прилагаемых инструкциях указываются основные характеристики и номинальные силы напряжения силы тока.

Планировка

Для начала сделайте блок-схему, в которой станет понятно, какие группы потребителей необходимо создать. После чего производится расчет мощности на каждой ветви.

Существует два метода распределения нагрузки:

  1. Межкомнатная. В каждом помещении организуется вводная (базовая) коробка. От базовых точек прокладываются силовые линии к вводному распределительному щиту. Каждая линия заводится на отдельный автомат. В случае, когда в некоторых помещениях устанавливается мощное электрооборудования (бойлер, кондиционер, электроплита), прокладывается отдельная линия силовых розеток. Затем происходит расключение базовой распределительной коробки на каждого потребителя в помещении. Для этого могут быть установлены дополнительные распаечные коробки. Примерная схема базовых коробок выглядит так:
  2. По группам потребителей. Прокладываются отдельные линии на освещение всех комнат, на розеточную сеть малой нагрузки (телевизор, компьютер, настольные лампы), и на силовую розеточную сеть. Эти провода также заводятся на защитные автоматы вводного щитка. И снова, вдоль каждой линии устанавливаются распределительные коробки в точках ответвления на отдельных потребителей.

Далее наступает грязная работа: собственно, установка коробок и прокладка линий кабеля.

Скрытый монтаж

Между узловыми точками (где устанавливаются коробки), прокладывается проводка. Поскольку монтаж скрытый, для кабеля штробятся стены, коробочки устанавливаются на алебастр. Подготовленные провода выводятся из установленных коробок для расключения. Длина свободных концов должна обеспечивать возможность соединения без натяга, и запас на 2–3 переделки (с отрезанием использованных проводников).

Способ соединения не имеет значения (на иллюстрации пропаянная скрутка), главное — понять сам принцип. Для кабеля, в коробках скрытого монтажа имеются намеченные отверстия. Герметичность в данном случае на требуется, вокруг будет стена и штукатурка. Секрет в том, сто разведенный до сметанообразной консистенции алебастр, при установке коробочки, заполняет все щели, пазы и лишние отверстия.

Получается монолит с диэлектрическими стенками. Глубина посадки рассчитывается с учетом толщины обоев и формы крышки.

Открытый монтаж

Данный вид установки более простой и не занимает много времени. К вашему вниманию все пошаговая инструкция, которая поможет самостоятельно установить распределительную коробку в стене:

  1. Отключите электроэнергию в доме и проверьте ее наличие с помощью индикаторной отвертки. О том, как использовать индикаторную отвертку, мы рассказывали в соответствующей статье.
  2. Отметьте места крепления простым карандашом.
  3. Закрепите коробку в бетонной стене с помощью дюбелей. Конструкция изделия включает в себя 2 отверстия под саморезы.
  4. Срежьте наконечники уплотнителей для ввода всех групп проводов. Срезы должны иметь диаметр немного меньше, чем сечение кабеля, чтобы защитить проводку от пыли и влаги.
  5. Соедините провода между собой. Для этого рекомендуем ознакомиться с цветовой маркировкой проводов. Все что нужно, правильно соединить фазу с фазой, ноль с нулем и землю с землей (для розеточной группы). Чтобы соединить вводную группу с группой выключателей и освещения, прочтите статью: как правильно подключить выключатель света.
  6. Заизолируйте места соединения ПВХ изоляцией, если это потребуется.
  7. Закройте крышку.

Вот и вся технология установки распределительной коробки в бетон своими руками. Также хотелось сразу отметить, что наиболее надежным способом соединения проводов является пайка и клеммы ваго.

Различные способы подключения выключателя и осветительных приборов

  • Классическое подключение, с использованием распаечной коробки.

    В коробку заводится нулевой и фазный провод. Для простоты, защитное заземление оставим за скобками. Нулевой провод напрямую выводится к светильнику. Фаза подается на выключатель, затем проходит транзитом через коробку, и соединяется со вторым входом лампы.С точки зрения монтажа – в распаечную коробку заходит 3 двужильных провода.По такому же принципу, подключаются двух или трехклавишные выключатели. Только транзитных фазных проводов (от клавиш к лампам) через коробочку пройдет больше. Если вы подключаете несколько светильников на один выключатель, нет смысла устанавливать несколько распределительных коробочек. Можно подключить лампы параллельно, начиная от первого светильника. В таком случае, выключатель будет групповым.

  • Проводка для светильника без распаечных коробок.

    В этом случае, от ближайшей распределительной коробки, в корпус выключателя заводится силовой кабель. Нулевой провод подключается к светильнику напрямую, а фазный размыкается выключателем. С одной стороны — так экономится одна коробочка. С другой стороны — кабель прокладывается нерационально, и должен заводиться в корпус выключателя снизу или сбоку. В то время, как по стандартной общепринятой схеме, магистральная линия проходит вдоль потолка. А уже от потолочных распаечных коробочек, проводка опускается к розеткам либо выключателям.

Как подключить розетки

В большинстве случаев розетки подключаются группами, для чего используется отдельная токоведущая линия. Внутрь коробки попадают три кабеля с двумя-тремя проводниками. Коричневым цветом обычно обозначают «фазу», синим – «ноль», желто-зеленым – «заземление». Существуют альтернативы этим цветам со следующим стандартом – красный, синий и черный соответственно.

Провода нужно сгруппировать по цветам, сложить, вытянуть и обрезать для получения равной длины. Обязательно делайте это с небольшим запасом до 10 см, чтобы оставить за собой возможность для повторных распределения и коммутации. Далее выполните коммутацию по выбранному методу. Если соединяются два провода (без заземления), то схема остается прежней, только упрощается.

Принципы соединения

Для быстрого соединения, чтобы исключить путаницу, провода обозначены цветами различных оттенков. Популярным считается следующее сочетание цветов: белый цвет обозначает фазу, голубой цвет – это ноль, светло-зеленый – символизирует заземление. При подсоединении необходимо четкое соблюдение соответствие и последовательность.

Как и любая другая работа, электропроводка в коммутационной коробке также начинается с проекта. Для составления грамотной схемы электропроводки нужно определить точное расположение точек электрических установок – светильники, розетки, выключатели. В соответствии со схемой распределительные коробки размещают в удобных местах. Обеспечение доступа необходимо для проведения ремонтных и профилактических работ на случай возникновения сбоев в снабжении электричеством.

В правилах устройств электроустановок регламентировано, что провода должны соединяться посредством спайки, сварки или с помощью зажимов. Однако в народе себя зарекомендовал «дедовский» способ скрутки проводов, такой метод обеспечивает технологичность и надежность системы.

Иногда недостаточно использования скрутки проводов, для обеспечения надежности площадь контакта обрабатывают спайкой. После подсоединения проводки изолируют и укладывают в корпусе коробки таким образом, чтобы они не соприкасались друг с другом.

После проведения всего комплекса работ проводят диагностику, для этого в квартире самый мощный электроприбор подключают к сети и проверяют провода на наличие нагрева. Если вы обнаружите нагрев какого-нибудь провода, то это значит, что в нем недостаточная площадь контактов, и в таких случаях следует провести ремонт распределительной коробки, возможно, заменить провод на провод большего сечения.

Почему называется по-разному?

Коробка соединительная электрическая получила сразу несколько названий – распределительная, распаячная, ответвительная, расключительная.

Она как электрораспределительный пункт, в который поступает напряжение от источника питания, а далее расходится по нескольким электрическим ветвям – к розеткам, выключателям, осветительным приборам. За то, что в коробке напряжение распределяется по разным направлениям, она и получила название распределительной. Так как от коробки отходит несколько электрических ветвей, появился синоним – ответвительная.

Ещё одно название произошло от способа, с помощью которого внутри коробки соединяются провода. Долгое время наиболее надёжным методом считали пайку. В месте соединений провода скручивались, а потом паялись, за счёт чего электрики стали называть коробки распаячными.

Интересным образом возник ещё один синоним – коробка расключительная. Слово «расключение» можно услышать только среди профессиональных электриков, и придумали его, как бы соединив воедино два понятия – распределение и подключение. То есть распределили в коробке, какой провод и куда должен идти, а потом подключили их согласно схеме.

Сейчас уже появилось столько современных вариантов соединения – всевозможные клеммники, сварка, соединительные изолирующие зажимы, гильзовая опрессовка, клеммные колодки, самозажимные клеммы. Тем не менее, коробки по-прежнему часто называют распаечными.

Всё это мы объяснили вам для того, что когда пойдёте выбирать материалы в магазинах электротоваров, и в разных местах увидите различные названия, знайте, все они обозначают одну и ту же распределительную коробку.

Нужна ли распределительная коробка для наружного освещения?

Распределительные коробки — это удобные небольшие устройства в электрической цепи.

Это корпуса, которые помогают защитить провода (и, в частности, проводные соединения) от любого повреждения окружающей средой.

Они также предотвращают случайное прикосновение к незащищенным соединениям.

Это требование закона для большинства электрических подключений в доме, но как насчет наружного освещения?

Вам нужно убедиться, что у вас есть распределительная коробка для каждого источника света в вашем саду?

Системы освещения низкого напряжения подпадают под действие отдельной статьи Национального электротехнического кодекса и не требуют распределительных коробок. Для любых наружных светильников, подключенных к цепи стандартного напряжения, потребуется распределительная коробка, если только они не являются встроенными светильниками внутреннего дворика с собственным корпусом.

Давайте узнаем больше, погружаясь в:

  • Все ли светильники для наружного освещения нуждаются в распределительной коробке
  • Как установить новую распределительную коробку
  • На что следует обратить внимание, если вы не используете распределительную коробку

Нужна ли распределительная коробка для всех наружных светильников?

Коробки соединительные предназначены для защиты соединений проводов высокого напряжения от внешних сил, в том числе стихийных бедствий (например, жидкости) и случайного контакта с людьми.

Но ландшафтное освещение почти всегда представляет собой электрическую цепь низкого напряжения, а светильники обычно питаются от 12 В.

Таким образом, несмотря на то, что вы должны использовать распределительные коробки для любых осветительных приборов, выключателей света или чего-либо еще, подключенного или соединенного в цепь внутри вашего дома для ландшафтного освещения низкого напряжения, никаких юридических требований нет.

Вместо этого, пока вы правильно изолируете свои проводные соединения, они должны быть в безопасности.

Тем не менее следует избегать прикосновения к оголенным проводам при включенном питании – безопасный подход всегда лучше.

Когда вам нужна распределительная коробка?

Есть два случая на открытом воздухе, где вам понадобится распределительная коробка… вроде того.

Во-первых, вам нужна настоящая распределительная коробка, и здесь вы используете любое освещение не низкого напряжения.

Некоторые настенные светильники патио могут быть подключены к вашей внутренней схеме, поэтому для вашей защиты должна быть распределительная коробка.

Встраиваемые потолочные светильники для патио обычно имеют собственный корпус для проводов, поэтому распределительная коробка не требуется, даже если они подключены к внутренней цепи. Таким образом, у них, по сути, есть собственная встроенная распределительная коробка.

Второй случай, когда вам нужна «распределительная коробка», — это когда вы подключаете низковольтные лампы к сети, но именно здесь в игру вступает трансформатор.

По сути, трансформатор служит распределительной коробкой, и некоторые электрики могут использовать этот термин взаимозаменяемо.

Поскольку это единственная часть низковольтной системы освещения, к которой подключено стандартное сетевое напряжение, ее необходимо защитить. Тем не менее, трансформатор будет иметь собственный водонепроницаемый металлический корпус, который делает свою работу.

Итак, вам не нужна распределительная коробка внутри трансформатора — трансформатор и есть распределительная коробка.

Как установить распределительную коробку наружного освещения?

Если у вас есть настенный светильник за пределами вашей собственности, у вас должна быть распределительная коробка для защиты проводов. Если вы этого не сделаете, то вы должны установить его.

Способ установки зависит от материала вашего дома. Большинство американских домов построены из дерева, но некоторые из них сделаны из кирпича.

Вот что вам нужно сделать:

Отключите питание и снимите существующий светильник, если он у вас есть, а если нет, просто убедитесь, что оголенные провода видны снаружи вашего дома.

Для кирпичных домов вам понадобятся сверла по каменной кладке, чтобы освободить место для распределительной коробки.

Проще будет использовать круглое сверло и вокруг распределительной коробки, но вы можете потратить время и просверлить квадратное сверло с помощью долота по каменной кладке, если у вас есть ударная дрель.

Для деревянных домов используйте пилу для резки, чтобы удалить часть внешней рамы дома.

Вам не нужно врезаться во внутреннюю раму, если распределительная коробка будет находиться на одном уровне с внешней рамой, когда вы добавите светильник.

Если распределительная коробка не установлена ​​заподлицо, вы можете добавить дополнительную деревянную раму для поддержки светильника и загерметизировать ее на месте с помощью герметика.

Вырезав пространство, вставьте соединительную коробку.

Если ваш дом кирпичный, вам, возможно, придется просверлить отверстия, чтобы закрепить его на месте, но если это деревянный дом, вы сможете закрутить его прямо на место.

Установив распределительную коробку, пропустите через нее провода, после чего можно установить светильник над распределительной коробкой

О чем следует помнить, если распределительная коробка не используется

Хотя вам не нужно использовать распределительную коробку для низковольтного освещения, вы все равно должны убедиться, что проводные соединения должным образом защищены от элементов и от случайного контакта , не только с людьми, но и с дикой природой вашего сада.

Вы можете сделать соединения проводов водонепроницаемыми, используя специальные водонепроницаемые соединители или надев водонепроницаемую термоусадочную трубку на паяные соединения.

Существуют и другие способы защиты электропроводки и соединений в ландшафте от непогоды и дикой природы.

Например, добавление слоев мягкой изоляции к проводам и заглубление провода на безопасную глубину не менее 6 дюймов.

Если вы хотите использовать распределительную коробку для подключения ландшафтного освещения, то можете – это не обязательно, но это добавит дополнительный уровень защиты, давая вам душевное спокойствие.

Но если вы правильно изолируете свои соединения и надежно защищаете их от садовых грызунов, распределительные коробки не нужны.

Заключительные слова

Для большинства наружных светильников распределительная коробка не требуется, так как вы подключаете их к цепи низкого напряжения.

Только в том случае, если у вас есть наружные настенные светильники, которые подключены к вашей стандартной цепи напряжения, вам нужно будет это учитывать.

Чтобы добавить распределительную коробку туда, где ее нет, придется немного потрудиться, но если вы умеете пользоваться инструментами, это не должно быть проблемой.

Не стесняйтесь пригласить профессионала, если вы беспокоитесь о беспорядке снаружи вашего дома.

У вас есть наружные настенные светильники, и знаете ли вы, соответствуют ли они коду с распределительной коробкой?

Воплотите в жизнь свое видение ландшафта вместе с Tilly

Раскройте истинный потенциал своих открытых пространств.

  • Выберите пакет дизайна для вашего отдыха на открытом воздухе.
  • Получите профессиональную консультацию по правильному проекту ландшафтного освещения.
  • Проведите индивидуальную виртуальную консультацию у себя во дворе с опытным дизайнером.
  • Выберите поддержку после проектирования, включая установку и техническое обслуживание.

Доступны бесконечные ресурсы и услуги, которые помогут вам перейти от концепции к выращиванию.

Откройте для себя Tilly

Pull Box и распределительная коробка: подробное руководство

  • Центр знаний

  • Новости и события

  • Стать дистрибьютором

Универсальные коробки

Распределительные коробки в наличии, общие размеры, гибкие в использовании, подходящие для категорий защиты.

УЗНАТЬ БОЛЬШЕ >

  • Индивидуальные коробки

    Индивидуальные распределительные коробки из различных материалов, типов и номиналов.

    УЗНАТЬ БОЛЬШЕ >

  • Принадлежности

    Монтажные пластины, замки, стойки, кабели, кронштейны… все для расширения возможностей вашей системы шкафов.

    УЗНАТЬ БОЛЬШЕ >
