Датчики движения для включения света в квартире и в доме

08 Июл 2016

Стандартные места установки датчиков в квартире/доме

Первое, о чем вспоминается, когда слышишь про автоматизацию освещения в квартире или доме — это система Умный Дом. Она представляет собой автоматизацию всех инженерных систем дома. Другими словами, все они собраны в единый пульт и настроены различные сценарии их эксплуатации.

К примеру, с помощью автоматизированных систем можно сделать так, чтобы при наступлении определенной температуры в помещение включался или кондиционер, или наоборот –  батареи. Или что-то еще по вашему желанию.

Зачем это нужно?

Основные причины, по которым люди внедряют подобные системы в своих квартирах:

1. Повысить уровень комфорта, удобства и безопасноcти жилища.
2. Экономить электроэнергию, затраченную на освещение дома.

И если с первым пунктом не поспоришь — в хорошо спроектированной системе очень комфортное управление. Вам не придется управлять множественными системами по отдельности, все заведено в единый пульт.

А вот насчет второго пункта должны предупредить сразу — затраты на проектирование, монтаж и закупку оборудования для подобной автоматизированной системы окупятся не скоро. Не тот масштаб.

Такие системы управления инженерными узлами эффективны в экономическом плане на производствах, в офисных зданиях, парковках, логистических комплексах. В доме же это в первую очередь комфорт, удобство, безопасность и в самую последнюю – экономия.

В квартирах коттеджах автоматизация, как правило, достигается сценарным управлением. Сценариев можно придумать бесконечное количество. Например, сценарий «кухня» будет включать световую дорожка на кухню, а сценарий «кинотеатр» задействует свет, а еще шторы, проектор и так далее.

Естественно, в автоматизированной системе управления будут обязательно задействованы датчики движения и/или присутствия. Их количество, а также места установки будут зависеть от конкретных задач.

В любом случае надо понимать, датчики движения в квартире устанавливаются для автоматического включения/выключения чего-либо, но программировать их можно по-разному. Например, вы можете сделать так, чтобы в ночное время при входе в комнату включался только нижний свет, а в дневное – верхний.

Также можно установить датчики в нижнюю зону кровати и, когда ноги опускаются, включается нижняя подсветка. Если в системе присутствуют камеры можно задействовать включение записи по датчику. Вариантов можно придумать огромное количество.

Датчики движения в квартире могут не только выдавать команды, реагируя на присутствие кого-то в зоне видимости или на освещенность, но также и понимать, с какой стороны происходит движение и включать нужную лампочку + мерить температуру.

Куда устанавливаются датчики

Автоматизировать можно как весь дом, так и его часть. Все зависит от ваших возможностей и потребностей. Кто-то ставит датчик движения для включения света в прихожей и коридоре да и ограничивается этим, а кому-то нужно, чтобы работали сложные сценарии. Единственное, куда не рекомендуется ставить датчики в доме – это спальни. Все остальные помещения оставляют вам простор для творчества. Можно даже на кухню поставить датчики движения под шкафы кухонной мебели – рука попадает под шкафы и включается подсветка фартука.

Стандартные места установки датчиков в квартире/доме

• — прихожая
• — коридор
• — гардероб
• — санузел
• — кладовая
• — гараж
• — лестница

Освещение дома с помощью датчиков.

Какие модели подойдут?

Мы уже рассказывали о том, как подобрать датчик движения и какие факторы нужно учесть при его установке и настройке. Сегодня перечислим основные модели, подходящие для монтажа в жилых помещениях.

В проходных помещениях и лестницах как правила ставят следующие датчики:

№	Модель	Описание
91008	LC-plus 280 /white	Датчик движения уличный 280°, радиус действия 16м., защита от подкрадывания 360° / IP54 / белый
92623	Indoor 180-R-FM 3-conductor-engineering covering included /white	Датчик движения настенный 180°, дальность действия 12м. , с акустическим сенсором, с лицевой накладкой, скрытый монтаж в установочную коробку / IP20 / белый
92197	PD3-1C-FC /white	Датчик движения потолочный 360°, диаметр действия 10м., скрытый монтаж в подвесной потолок / IP20 / белый
92902	PD9-1C-FC /white	Мини-датчик движения потолочный 360°, с выносным блоком, диаметр действия 10м., скрытый монтаж в подвесной потолок / IP20 / белый
92184	PD3N-1C-FC Micro /white	Датчик движения потолочный 360°, с шумовым сенсором, диаметр действия 10м., скрытый монтаж в подвесной потолок / IP23 / белый

В комнатах, где домочадцы присутствуют большую часть времени:

№	Модель	Описание
92900	PD9-M-1C-FC /white	Мини-датчик присутствия потолочный 360°, с выносным блоком, диаметр действия 10м., скрытый монтаж в подвесной потолок / IP20 / белый
92712	PICO-M-1C-FC /white	Мини-датчик присутствия 360°, диаметр действия 10м. , скрытый монтаж в подвесной потолок, / IP65 / белый
92583	PD11-M-1C-FLAT-FC /white	Датчик присутствия 360°, диаметр действия 9м., с плоской линзой, скрытый монтаж в подвесной потолок, / IP20 / белый
92565	PD2-M-1C-FC /white	Датчик присутствия потолочный 360°, диаметр действия 10м., скрытый монтаж в подвесной потолок / IP20 / белый
92585	PD4-M-1C-FC /white	Датчик присутствия потолочный 360°, диаметр действия 24м., скрытый монтаж в подвесной потолок / IP20 / белый

Нужна помощь в проектировании? Мы поможем подобрать и правильно расставить датчики на вашем объекте. Сделаем это совершенно бесплатно. Обращайтесь и подписывайтесь на наш блог, чтобы не пропускать полезные статьи про работу датчиков движения и присутствия.

comments powered by HyperComments

принцип работы, разновидности и технические параметры

Выключатель с датчиком движения, распознающим приближение человека, поможет в экономии электроэнергии владельцу квартиры или частного дома. Чтобы оптимизировать работу устройства и минимизировать вероятность ложного срабатывания, нужно правильно выбрать место установки и произвести настройку прибора.

Содержание

1. Принцип работы
2. Разновидности датчиков движения
3. Обзор типов сенсора
4. Как выбрать место установки
5. Схемы подключения
6. Принципиальные схемы монтажа
7. Настройка подключения
8. Настройка по времени
9. Степень освещенности
10. Настройка чувствительности
11. Выбор устройства
12. Советы покупателям

Принцип работы

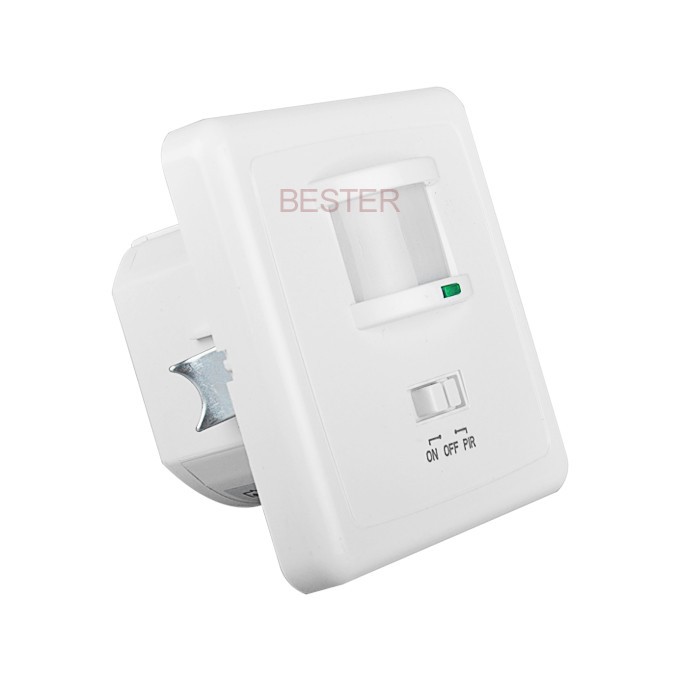

Выключатель с датчиком движения

Выключатель на движение обеспечивает автоматическое включение и отключение осветительных приборов, ориентируясь на определенные возмущения окружающей среды. Свет включается при обнаружении движений живых организмов в рамках пространственных границ восприимчивости детектора. Выпускаются модели, рассчитанные на различные типы волн: инфракрасные, ультразвук, микроволновые. Это позволяет выбрать продукт, подходящий целям потребителя и условиям, в которых планируется его эксплуатировать.

По способу детекции появления человека в зоне восприимчивости датчика движения (ДД) выключатели классифицируются на активные и пассивные. Первые сами излучают волны и отслеживают характер их отражения. Срабатывание возникает в случае, когда расстояния, пройденные импульсом от датчика до преграды и обратно, не идентичны — это говорит о том, что преградой является движущийся объект. Такие механизмы работают с радиоволнами или ультразвуком. Последний, хотя и не воспринимается ухом человека, доставляет много беспокойства домашним животным, поэтому хозяевам питомцев выбирать такую продукцию не рекомендуется.

Пассивные датчики не излучают волны, а только улавливают тепловые импульсы от живого организма достаточного веса. Они более демократичны по цене, проще устроены, чем активные, но при их использовании вероятность ошибочного срабатывания выше.

Встречаются ДД смешанного типа, интегрирующие в себе механизмы активных и пассивных устройств.

Разновидности датчиков движения

Выключатели с датчиком  движения могут работать с различными типами волновых излучений. Это обусловливает разницу в предпочтительных условиях применения устройств. Помимо этого, они также отличаются между собой такими параметрами, как размер рабочей зоны, расстояние передачи сигнала, число одновременно работающих осветительных приборов, угол обзора.

Обзор типов сенсора

Сенсоры, используемые в автоматических переключателях света, способны распознавать перемещающиеся объекты, используя разные механизмы. Они отличаются между собой нюансами применения и точностью результата.

Выделяются следующие типы датчиков:

• Инфракрасные – реагируют на тепловое излучение, выделяемое человеком и теплокровными животными, из-за чего возможны ложные включения, особенно в случае крупных собак. Обладают демократичной ценой и большим радиусом рабочей зоны.
• Акустические – реагируют на звук: скрип двери, стук каблуков, хлопок в ладоши. Как и предыдущий тип, относятся к классу пассивных устройств. Поскольку звуковые колебания, возникающие в поле, могут иметь разное происхождение, сфера применения приборов данной группы очень ограниченна: они подходят для подвальных помещений частных домов, где источником звука всегда является приближающийся хозяин. Также такой выключатель можно подключить в коридоре общественного здания.
• Генерирующие микроволновое излучение и отслеживающие движение волн. Когда появляется подвижный объект, контакты замыкаются или размыкаются. Особо восприимчивые модели способны распознать приближение даже из-за преграды, поэтому они часто используются в системах охраны.
• Излучающие ультразвук. Принцип действия сходен с предыдущим типом, отличается только характер излучения. В квартирах и частных хозяйствах, где есть животные, использовать такие аппараты не стоит.

Инфракрасный Акустический Микроволновый Ультразвуковой

Для улучшения точности считывания сигналов в датчик могут быть вмонтированы детекторы разных видов. Такие модели дороже, но точнее в действии, имеют низкий процент фальшивых срабатываний и гибкие возможности настройки.

Как выбрать место установки

Чтобы датчик считывал показания окружающей среды верно, нужно размещать устройство в зоне, где на него не будут действовать факторы, искажающие показания. Не следует загораживать выключатель крупными предметами мебели. Также вблизи ДД не должны находиться батареи или отопительное оборудование – это особенно важно в случае инфракрасных вариантов, реагирующих на волны тепла. Осветительные приборы также не стоит располагать по соседству с переключателем.

Схемы подключения

Простейшая схема предполагает подключение ДД в разрыв фазного кабеля, направляющегося на лампочку (светодиодную, люминесцентную или простую). Этот вариант подойдет для помещения, лишенного окон. В противном случае потребуется одновременная с ДД установка устройства, не допускающего включения света в дневное время. Это может быть фотореле, функционирующее в автоматическом режиме, или выключатель, контролируемый пользователем.

Оба эти устройства устанавливаются в тот же самый разрыв провода. Фотореле при этом ставится впереди ДД – тогда на него будет поступать электричество только в темное время суток, и конструкция не будет функционировать вхолостую. Эта схема продлит срок службы ДД: все они создаются с расчетом на ограниченное число срабатываний.

Принципиальные схемы монтажа

Клеммник для подключения датчика

Обычно в комплекте к датчику прилагается инструкция, описывающая, как его установить, и снабженная схемой подключения. В общих чертах монтаж выглядит так:

• сенсор помещают в разрыв провода;
• в клеммы, отмеченные буквами L (фаза) и N (нуль), присоединяют жилы полагающихся проводов;
• выход из третьей клеммы ведут на лампу.

Если автоматической детекции недостаточно и пользователь хочет внедрить ручной метод управления освещением, сделать это можно двумя путями. В первом случае выключатель монтируют в фазный провод, тянущийся к ДД от щитка – тогда в разомкнутом состоянии устройство не считывает сигналы и не осуществляет подачу напряжения на лампу. Во втором ключ ставят в линию, идущую от фазы до входа лампочки, и тогда при замыкании свет останется включенным, даже если ДД не сработает.

При необходимости поставить более одного ДД их соединяют параллельно, при этом на вход лампы идут провода от каждого датчиков, а освещение включается, если какой-либо из них сработал. Еще один вариант – приобретение ламп с ДД, вмонтированным в корпус.

Энергосберегающие лампы имеют свойство быстро выходить из строя при частом включении и отключении от сети, поэтому без специального блока защиты использовать их для сети с ДД не стоит – эффект экономии будет сведен к нулю.

Блок ставят перед лампой после ДД. Он обеспечивает нивелировку перепадов напряжения в сети, из-за чего лампочки будут перегорать не столь быстро.

Настройка подключения

Стандартные настройки датчика движения

Для оптимизации функционирования выключатель с ДД нужно корректно настроить. Калибровка необходима по трем показателям – времени задержки отключения, восприимчивости и освещенности.

Настройка по времени

Длительность задержки – параметр сильно вариабельный: у одних моделей он равен 3 секундам, у других максимально возможное значение доходит до 10-15 минут. Сам регулятор обычно указан как “Time”. Калибровку можно произвести так: установив нужное значение, дождаться отключения света. Если временной интервал кажется слишком длинным или коротким, отрегулировать его в нужную сторону.

Степень освещенности

Ее регулятор есть только у моделей со встроенным фотореле. Он подписывается как “Lux”. Производя подключение, датчик ставят на максимальное значение, а когда начинает темнеет, убавляют до тех пор, пока свет не загорится.

Настройка чувствительности

Параметр обозначается “Sen”. Он определяет частоту ложных включений, связанных с движениями домашних питомцев. Владельцам крупных собак избежать таких срабатываний не получится, но для животных меньшего размера это реально. Калибровку начинают с выставления минимального значения и теста на себе и на животном. По мере надобности показатель прибавляют.

Выбор устройства

Чтобы правильно выбрать модель выключателя с ДД, пользователю нужно учитывать ограничения, налагаемые разными типами устройств. Также должны быть приняты во внимание условия эксплуатации прибора.

Советы покупателям

Устанавливать устройство необходимо вдали от попадания прямых солнечных лучей

ИК датчики часто используют в кухонных выключателях и других устройствах, рассчитанных на применение строго внутри дома. Подходят они и для уличного освещения, а для коридоров и лестниц лучше выбирать другие варианты, менее подверженные ошибочным срабатываниям.

При установке выключателя нужно продумать его расположение так, чтобы на него не падали прямые лучи солнца и излучение осветительных приборов, иначе он быстро выйдет из строя. Для гибкой настройки освещенности надо выбирать модель, оснащенную встроенным фотореле.

Нужно обращать внимание на мощность подключаемой к прибору нагрузки. Если суммарная мощность лампочек превышает таковую для датчика, нагрузку придется делить между двумя ДД.

Система Smart Apartment для многоквартирных домов — Продукция

Многоквартирный дом

• Обзор

• Система

  • Товары

  • Интеграции

  • Монтаж

• Опыт

  • Жители

  • Менеджеры по недвижимости

• Ресурсы

  • отдел новостей

  • Вебинары

  • Пресса и обзоры

• Обзор

• Товары

• Интеграции

• Монтаж

• Жители

• Менеджеры по недвижимости

• отдел новостей

• Вебинары

• Пресса и обзоры

• Авторизоваться

ЗАПРОСИТЬ ДЕМО

Brilliant помогает застройщикам, владельцам и менеджерам делать правильные инвестиции в технологии для стимулирования роста и операционной эффективности.

Управление умным домом

Превратите свои квартиры в удобные для пользователя умные дома, облегчив жителям управление освещением, климатом, доступом, камерами, замками, музыкой, внутренней связью, сценами и многим другим.

Управление популярными продуктами для умного дома

Встроенный голосовой помощник Alexa, датчик движения, камера и интерком

Устанавливается вместо стандартной панели выключателя света

1-панель переключателей

2-панель переключателей

3-панель переключателей

4-панель переключателей

Интеллектуальное управление освещением

Добавьте доступное и энергоэффективное интеллектуальное освещение в квартиры и места общего пользования. Brilliant Smart Dimmer Switch включают в себя встроенную функцию обнаружения движения и управления сценами.

Превратите стандартные светильники и лампы в умные светильники

Управление освещением с помощью касания, голоса, движения, сцен или приложения

Автоматическое включение и выключение освещения с помощью встроенного датчика движения

Пульт дистанционного управления

Предоставьте жильцам возможность легко управлять своей умной квартирой из любого места с помощью мобильного приложения Brilliant для iOS и Android.

Управление освещением, термостатами, сценами и т. д.

Регистрируйтесь в своем доме и общайтесь с помощью живого видео

Открывайте двери мобильными ключами (через систему контроля доступа)

Экосистема продуктов, совместимых с Brilliant

Brilliant работает с широким спектром интеллектуальных продуктов, чтобы повысить качество обслуживания
ваших объектов для жильцов, посетителей, продавцов, сотрудников и менеджеров.

ПОСМОТРЕТЬ ИНТЕГРАЦИИ

Управление умным домом

Превратите свои квартиры в удобные умные дома, упростив
жителей для управления освещением, климатом, доступом, камерами, замками, музыкой, домофоном, сценами и многим другим.

УЧИТЬ БОЛЬШЕ

Технические характеристики

• 1-Переключатель
  Панель

• 2-переключатель
  Панель

• Панель
  с 3 переключателями

• Панель
  с 4 переключателями

Электрика и освещение

120 В переменного тока
Требуются нейтральный и заземляющий провода.
Поддерживает до 300 Вт ламп накаливания и галогенных ламп и до
150 Вт светодиодов и КЛЛ (номиналы нагрузки указаны для каждого переключателя).
Поддерживает затемнение и многостороннее освещение.
Магнитные системы освещения низкого напряжения (MLV) не поддерживаются.

Размер

1-Switch 5,6 x 3,3 дюйма, 2-Switch 5,3 x 4,75 дюйма,
3-Switch 5,3 x 6,4 дюйма, 4-Switch 5,3 x 8,2 дюйма

Цвета

Белый, цвет слоновой кости, светло-миндальный, серебристый, серый и черный

Отображать

5-дюймовый (диагональ) сенсорный ЖК-экран с разрешением 720×1280

Камера

До 720p, включая физическую защитную шторку

Датчики

Микрофон, динамик, датчик движения, емкостный сенсорный датчик, датчик температуры
и датчик внешней освещенности

Связь

Wi-Fi 802. 11 b/g/n @ 2,4 ГГц и Bluetooth

Мобильное приложение

Отличное приложение для iOS и Android

Электрика и освещение

120 В переменного тока
Требуются нейтральный и заземляющий провода. Поддерживает лампы накаливания и галогенные лампы мощностью до 500 Вт, а также до
светодиодов мощностью 200 Вт и КЛЛ
Диммерный переключатель 0103 является частью трехходовой или многоходовой цепи, все переключатели
в цепи должны быть переключателями или элементами управления Brilliant.
Магнитные системы освещения низкого напряжения (MLV) не поддерживаются.

Размер

4,1 x 1,6 дюйма
Подходит для настенной панели с любым декором (не входит в комплект)

Цвета

Белый, цвет слоновой кости, светло-миндальный, серебристый, серый и черный

Датчик

Датчик движения, емкостный сенсорный датчик

Связь

Сетка Bluetooth

Мобильное приложение

Отличное приложение для iOS и Android

Размер

2 х 2 дюйма

Связь

Сетка Bluetooth

Мобильное приложение

Отличное приложение для iOS и Android

Управление освещением | Умный дом, здание, квартира.

Домашняя автоматизация. Умный дом

Управление освещением | Умный дом, здание, квартира. Домашняя автоматизация. Умный дом

Управление освещением

Управление освещением в умном доме — это набор возможностей, позволяющих оптимально управлять освещением как в здании, так и в саду. Помимо классического включения/выключения, вы также можете изменять интенсивность и цвет освещения, создавать разнообразные световые сцены и полагаться на автоматическое управление.

Также забудьте об ограничении классическими переключателями. Интеллектуальное управление позволяет управлять светом с помощью нескольких устройств, таких как датчики движения, часы, сигнализация или розетки. Это позволяет вам легко экономить время и электроэнергию, которые часто тратятся впустую, если вы забываете выключить свет.

Возможности в умном доме:

• Построение световых сцен
  Однократное нажатие кнопки загорается несколькими источниками света
• Датчик движения
  включает свет только после захода солнца
• Изменение цвета освещения
  для светодиодных лент RGB
• Имитация присутствия
  может включать функции управления освещением

• Включение света на определенное время
  благодаря датчикам движения или кнопкам, напр. свет на чердаке включается на 60 минут и потом сам гаснет
• Регулятор силы света
  для светодиодных лент и специальных диммируемых ламп 230В, например в прихожей с захода солнца до 23:00, интенсивность света 100%, и с 23:00 до восхода солнца, напр. 5%

Как управлять освещением:

• Механические кнопки
• Панели dotykowe Сенсорные панели
• Мобильное приложение DeimicApp
  полный контроль над домом
• Расписания
• Розетки
  Управление розетками позволяет включать и выключать лампы, подключенные к розеткам

• Пользовательские сцены
  напр. однократное нажатие кнопки включает несколько источников света заданной интенсивности
• Астрономические часы
  включение и выключение света в определенное время, на восходе или закате, в сумерках или на рассвете
• Будильник
  Отключение будильника после захода солнца может включить свет в выбранных комнатах
• С Sonos и Yamaha Musiccast

Позвоните нам, чтобы договориться о просмотре и тестировании системы Deimic One.
