Led 5050 характеристики 5050: Светодиодная лента SMD 5050 300 led 12V IP33

Светодиодная лента SMD 5050 300 led 12V IP33

Цена указана за 1 метр.

Описание товара



Светодиодная лента на чипах SMD5050, 60 светодиодов на метр, мощностью 14,4 Вт/м, напряжением питания 12 вольт.

Диодная лента обладает хорошей яркостью свечения и наиболее универсальна для оформления подсветки интерьера. Может быть использована альтернативой основному освещению в помещении. Подходит для подсветки потолков, полок, нишь, мебели.

Доступны варианты цветов, красный, синий, зеленый, холодный белый, теплый белый.

Данная лента SMD5050 имеет степень защиты IP33 и представлена в открытом виде, она не имеет защитного силиконового покрытия, поэтому лучше применять её в сухом не подверженном влаге помещении.



Спецификация продукта



• Тип светодиодной ленты: Гибкая лента (Однорядная)
• Тип светодиодов: SMD5050
• Цвет свечения: Одноцветная
• Рабочая температура:  от (-20°C) до (60°C)
• Светодиодный чип: Epistar
• Длина ленты в мотке: 5 м
• Колличество светодиодов: 60 led/м (300led/5м)
• Продолжительность работы: 50,000 часов
• Размеры: Д 500см x Ш 1. 0см x В 0.3см
• Степень защиты: Не влагозащищённая IP33
• Световой поток: 720 Люмен/м
• Световой поток диода (лм): 12 Лм/пиксель
• Входное напряжение (В): 12В (DC)
• Ток потребления: 6А/5м
• Мощность: 14.4Вт/м, 72Вт/5м​

org/PropertyValue»>

org/PropertyValue»>

Характеристики
.Артикул	00000175
.Входное напряжение, В	12
.Класс защиты, IP	33
.Количество светодиодов в метре, шт	60
.Кратность резки	5см
.Размер ДxШxВ, мм	5000x10x2.3
.Световой поток, Лм/м	660
.Угол свечения, °	120°
.Энергопотребление, Вт/м	14,4

Простота в подключении
Светодиодная лента может быть подключена в три простых шага:

I. Разрежьте вдоль светодиодную ленту  там, где пунктирная линия разделяет два набора положительных и отрицательных точек подключения.

II. Отклейте часть защитной полосы с клейкой подложкой на одном конце. Откройте откидной беспаечный зажим, вставьте светодиодную ленту в разъем соблюдая полярность. Закройте откидную крышечку беспаечного зажима.

III. Обезжирьте предварительно то место куда будет клеится светодиодная лента. Удалите остатки защитной полосы с клеевой подложки и приклейте светодиодную ленту к нужной поверхности.

Советы по безопасности

Не смотрите прямо на светодиодную ленту когда она включена.
Всегда отключайте электропитание перед нарезкой / подключением светодиодной ленты.
Не подвергайте светодиодную ленту прямому или косвенному соприкосновению со влагой.Не перегибайте и не сгибайте светодиодную ленту, попытка согнуть светодиодную ленту по ширине или длине-накрест с радиусом менее 15 мм, приведет к повреждению дорожек.

Источник питания

Не подключайте светодиодную ленту непосредственно к сети переменного тока 220В.
Перед монтажом подключите светодиодную ленту к источнику питания и проверьте, все ли работает.

Планирование и установка

Гибкие светодиодные ленты очень универсальны и могут обеспечить превосходное решение по освещению в различных интерьеров. Для максимального освещения и использования всех преимуществ светодиодных лент, необходимо пройти несколько шагов от планирования и проектирования до первого этапа установки. Небольшие рекомендации на первом этапе в процессе установки.

Некоторые общие вопросы задаваемые в процессе установки:

Где будет расположен ваш блок питания?

Как вы будете переключать светодиодное освещение, включать и выключается его?

Какая лучшая схема подключения наиболее оптимальна для вашей установки?

Как вы будете прокладывать проводку к вашему светодиодному освещению?

Подключение, блока питания и опции включения питания

Информация и иллюстрации ниже предлагаются рекомендации по выбору общий дизайн для вашего интерьера

1. Вкл / выкл светодиодной лентой происходит настенным выключателем

II. Вкл / выкл / регулировка яркости свечения светодиодной ленты происходит с помощью светодиодного диммера



III. Вкл / выкл / регулировка яркости свечения светодиодной ленты происходит с помощью беспроводного светодиодного диммера

IV. Вкл / выкл / регулировка яркости свечения светодиодной ленты происходит с помощью беспроводного светодиодного диммера и приемника сигнала

V. Светодиодная лента питается непосредственно от аккумуляторной батареи 12 В, с использованием защитного предохранителя и переключателя

Проводка электропитания

Важным фактором, который необходимо учитывать при проектировании системы освещения является:
Длина и размер провода, необходимые для подключения светодиодных ленты к источнику питания.

Падение напряжения

Падение напряжения является нормальным, оно происходит в потоках электроэнергии по проводной связи в системах низкого напряжения.

Рекомендуемая максимальная длины провода от источника питания до светодиодной ленты

22 AWG провод Диаметр кабеля, мм =0.644 Сечение кабеля, мм2=0. 326 Сопротивление кабеля Ом/м =0.0530		18 AWG провод Диаметр кабеля, мм =1.02 Сечение кабеля, мм2 =0.823 Сопротивление кабеля Ом/м = 0.0210
Длина ленты (длина в метр.)	Длина провода (максимальная длина в метр.)	Длина ленты (длина в метр.)	Длина провода (максимальная длина в метр.)
3.6	3	3.6	6
7.3	2.4	7.3	4.8
10.9	1.8	10.9	3.6
14.6	1.2	14.6	2.4

Варианты подключения светодиодной ленты к источнику питания

I. Световые ленты подключены последовательно друг за другом. Ленты которые подключены дальше от источника питания, наиболее подвержены падению напряжения.

II. Световые ленты подключены параллельно друг друга и питаются от центрального провода источника питания. Этот тип подключения имеет наиболее  равномерную яркость свечения между светодиодными лентами.

III. Световые ленты подключены в замкнутую петлю, последовательно к источнику питания, конец второй ленты подключен к началу первой, такое подключение имеет равномерную яркость свечения.

IV. Все светодиодные ленты подключены к источнику питания. Общая потребляемая мощность должна определяться таким образом, чтобы не перегружать источник питания.

Подбор источника питания

Суммарная мощность блока питания, используемого в проекте зависит от требований потребляемой мощности каждой светодиодной ленты и общее падение напряжения в соединительных проводах. Светодиодная лента может быть подключена одной полосой или рядом полос, соединенных впритык или между собой.
Вычислить мощность для каждой ленты можно путем умножения мощности (ватт) на длину (метр) светодиодной ленты.

Места разреза светодиодной ленты

Светодиодная ленты может быть разрезана на отрезки длиной по 5 см, каждая из которых содержит 3 светодиода. Места разреза отмечены линиями, они расположены между точками пайки, как показано на рисунке ниже.

Использование беспаечных прижимных зажимов  / Пайка

Есть несколько вариантов для подключения светодиодной ленты. Процедура слева показывает, как соединить светодиодные ленты между собой с помощью беспаечных прижимных зажимов.
Хотя  как правило зажимами легче выполнить процедуру подключения чем паять контакты, но в некоторых случаях, паять контакты может быть просто необходимо. Для таких процедур, как пайка и склейка, у вас должен быть необходимый навык базового монтажа.

технические характеристики и подключение светодиода

SMD 5050 – это модель светодиода, который при небольших габаритах отличается высокими показателями яркости. Благодаря этому их активно применяют при производстве светодиодных лент и автомобильных ламп. На основе SMD 5050 были спроектированы такие модели как 5630 и 5730. Показатель их эффективности – 80 Люмен на 1 Ватт поглощаемой мощности.

Мощность светодиодов 5050 SMD позволяет использовать их для производства домашних ламп. Но чаще их устанавливают в лампочки «кукуруза». Здесь размещается от 30 до 100 элементов, что обеспечивает хороший световой поток. Самое габаритное изделие даёт столько же света, как и лампа накаливания на 100 W.

Описание и характеристики LED SMD 5050

Перед покупкой светодиодов SMD 5050 следует внимательно изучить характеристики, так как покупателям часто продают китайские подделки, которые не соответствуют заявленным техническим показателям.

Таблица характеристик SMD 5050

Светодиоды способны работать без повреждений и с первоначальными характеристиками светопередачи более 3000 часов. Приобретая китайские аналоги стоит учесть, что практически все показатели характеристик окажутся хуже примерно в 3 раза. Но без опыта распознать подделки сложно.

Для создания SMD 5050 используются следующие материалы:

• индий;
• алюминий;
• галлий;
• фосфор.

Также в составе присутствуют соединения азота (как легирующие добавки). Чтобы изготовить корпус, на производстве используют пластик, стойкий к высоким температурам. Рассеиватель – это линза, залитая эпоксидной смолой. Для охлаждения кристаллов вмонтированы теплоотводы. Каждый из элементов оснащён тремя катодами и таким же количеством анодов.

Основные выводы

Светодиоды SMD 5050 обладают высокими эксплуатационными показателями и техническими параметрами. Они используются в большинстве осветительных приборов, на базе элементов 5050 изготавливаются светодиодные ленты и прочие устройства. Преимуществами этих компонентов являются:

• технические характеристики демонстрируют высокую эффективность и увеличенные возможности;
• набор параметров позволяет применять SMD 5050 в светильниках средней и высокой мощности;
• срок службы этих устройств существенно превышает работоспособность всех альтернативных источников света;
• количество потребляемой электроэнергии позволяет объединять SMD 5050 в цепочки по 3 элемента, что снижает расход и не создает чрезмерных проблем при выходе из строя одного кристалла.

Такие качества делают SMD 5050 одними из наиболее популярных и востребованных ЛЕД устройств. Свои мысли о них излагайте в комментариях.

Особенности применения

SMD 5050 уникальны благодаря оригинальной схеме производства. Производить их начали давно, это один из лучших вариантов для монтажа на ленту. 3 отдельных и контролируемых кристалла позволяют получать разных цвета свечения, а также осуществлять регулировку с помощью контроллера.

SMD 5050 используют как декоративную подсветку для:

• украшения помещений на Новый год;
• отделки комнат;
• создания светомузыкальных эффектов;
• рекламы и привлечения внимания потенциальных покупателей.

Самые популярные цвета ленты SMD 5050

Для получения яркого белого цвета вместе с моделью 5050 рекомендуется подключить мощные элементы SMD 5730.

Отличие светодиодных лент 5050 и 3528

Современные производители LED-оборудования предлагают огромное количество всевозможной продукции. Ассортимент порой даже мешает сделать выбор. Перед тем, как совершить покупку, нужно понять, чем отличается светодиодная лента 3528 от 5050, какая светодиодная лента — 3528 или 5050 — лучше в конкретной ситуации.

При выборе подходящего вариантов помогут ответы ряд на вопросов. Как только ответите на них, картина, скорее всего, прояснится:

• Прибор предназначен для основного освещения или для точечной подсветки?
• Светодиодную ленту 5050 или 3528 планируется закрепить в закрытом помещении или на улице?
• При установке в закрытом помещении, имеются ли там специфические условия (например, повышенная влажность или температура)?
• Одноцветное или многоцветное свечение предпочтительнее?
• Принципиальна ли яркая иллюминация?

Далее расскажем о разнице светодиодных лент 3528 и 5050. Основное отличие кроется в размерах самих диодов. Габариты обозначены цифрами в названии каждой модели. Соотношение сторон у 3528 составляет 3,5 x 2,8 мм, а у 5050 — 5 x 5 мм соответственно.

Яркость одного LED 3528 составляет приблизительно 4-6 лм. На базе такого элемента можно создать подсветку декоративной ниши, книжной полки или любого другого объекта — оптимальное решение для тех, кто любит броские акценты в интерьере. Небольшая мощность позволяет сэкономить на блоке питания. Лента в процессе работы не меняет цветовую гамму.

Изделия с LED 5050 вполне реально использовать для полноценного освещения: яркость каждого диода колеблется в пределах от 11 до 25 лм, примерно втрое больше в сопоставлении с «предшественником». Способны поддерживать RGB-формат — для смены цвета используйте контроллер или специальное мобильное приложение.

Характеристики

Важно не забывать то, что спецификации светодиодных лент у разных компаний могут существенно отличаться, особенно если сравнивать позиции премиум-класса с аналогами бюджетных марок.

Также следует иметь в виду, что показатели лент с разным количеством диодов в 1 метре тоже не совпадают. В продаже встречаются вариации с 15, 30, 60, 72, 90, 120 и 180 чипами в ряду. Существуют образцы с расположением диодов в два ряда. Чем больше светодиодов и чем они крупнее, тем выше мощность и эффективность ленты.

Приведем сравнительную характеристику наиболее популярных SMD лент. Кстати, а как вообще расшифровать эту аббревиатуру? Она образована от словосочетания Surface Mounted Device и дословно с английского языка переводится как «устройство поверхностного монтажа».

Ниже вы увидите значения (правда, достаточно усредненные; цель — показать различия). Первое относится к 3528, а второе — к 5050 при заявленном световом потоке в 6 лм / 18 лм:

• 30 диодов на метр — 180 лм / 540 лм.
• 60 диодов на метр — 360 лм / 1080 лм.
• 90 диодов на метр — 540 лм / 1620 лм.
• 120 диодов на метр — 720 лм / 2160 лм.
• 240 диодов на метр — 1440 лм / 4320 лм.
• Максимальный рабочий ток одного диода — 0,025 А / 0,06 А.

Разновидности

Соотносить светодиодные ленты 3528 и 5050 нужно по следующим критериям:

1. По напряжению питания.
   Тип на 12 В — самый востребованный среди любителей и профессионалов, тогда как на 24 В и 220 В не столь широко распространены.
2. По яркости светового потока.
3. По количеству LED на 1 метр.
4. По степени защищённости.
   Пометка IP20 или IP33 на упаковке означает практически полное отсутствие защиты от влаги, брызг и механических воздействий. IP65 и IP54 говорят о том, что лента с внешней стороны усилена защитным слоем, который, однако, не выдерживает морозов. Изделия с IP67 считаются надёжными — их можно смело монтировать на открытой территории. Максимальной защитой является IP68, она подразумевает наличие П-образного герметичного силиконового профиля, залитого эпоксидным составом; такая модификация при грамотном обращении прослужит долго даже под водой!
5. По наличию или отсутствию RGB-матрицы. Учитывайте, что ленты друг с другом не совместимы.
6. По наличию или отсутствию алюминиевого профиля, который обеспечивает теплоотвод.
7. По наличию или отсутствию дополнительных опций (допустим, White-MIX даёт возможность регулировать оттенок цветовой температуры, а в лентах плана «бегущий огонь» пользователь получает доступ к управлению каждым элементом).

Итоги

Однозначно утверждать, какая светодиодная лента лучше — SMD 3528 или SMD 5050, нельзя. Они достойно себя проявляют в разных условиях.

Если подыскиваете девайс, который создаст приятный рассеянный свет не во всём помещении, а лишь в определённой части, обратите внимание на ленты SMD 3528: они компактны, просты в эксплуатации и, главное, довольно демократичны по цене. С задачей декоративной иллюминации справятся на ура.

Для организации основного освещения больше подойдут ленты SMD 5050. Впрочем, точечные световые эффекты им тоже под силу. Они гораздо ярче, мощнее, продуктивнее в плане цветопередачи, в отличие от монохромных LED 3528. Но и дороже.

Чтобы сделать точный расчёт и определиться с моделью, обратитесь к консультантам магазина Novolampa: по телефону вам предоставят любую необходимую информацию и примут заказ. Тем, кто уверен в собственных знаниях, рекомендуем перейти в раздел с товарами и оформить покупку самостоятельно.

Как выбрать

Чтобы сделать правильный выбор, нужно учесть следующее:

• наличие QR-кода или штрих-кода на упаковке;
• наличие характеристик;
• в комплекте должен находиться паспорт и инструкция по применению;
• правильность написания названия;
• на упаковке не должно быть повреждений.

Светодиод SMD 5050 (оригинал)

Продавец не должен отказываться от возврата в случае, если диоды окажутся нерабочими или не подойдут покупателю. Кроме этого, на изделие предоставляется гарантия от 1 года, если это оригинал.

Как правильно подключить

Перед покупкой светодиодов SMD 5050 следует разобраться, как правильно их подключить. В первую очередь следует учитывать характеристики нагрузки диодов. Производить подключение к сети можно только при наличии резистора. Нужно помнить, что сопротивление резисторов не должно быть меньше номинального. От этого зависит качественная работа каждого из элементов и срок службы.

Схема подключения

Чтобы разобраться в схеме подключения и уметь работать по ней, нужно иметь навыки электрика. Если человек впервые работает со светодиодами, вероятность выполнить правильное соединение элементов очень мала.

Схема подключения светодиодов

Если придётся заниматься подключением самостоятельно, следует как можно лучше изучить инструкцию и потренироваться на других светодиодах. Здесь применяется распространённая связка токоограничитель-светодиод. Такая схема подходит для всех монокристальных конструкций, разница только в номиналах токоограничивающего элемента.

Исключение возможно в случае с тремя кристаллами, установленными на светодиодную матрицу. В серии 5050 она имеет по три катода и анода. Подключение выполняется для каждого из них отдельно.

Светодиод SMD 5050: технические характеристики и подключение

Самым популярным типом светодиода на данный момент является SMD LED 5050. Заполнили рынки сбыта эти светодиоды давно и уже успели устареть, но они все же остаются конкурентноспособным видом освещения. Этот вид диодов стал популярным после ленты SMD 3528. Световой поток по сравнению со своим предшественником у него гораздо больше. Как только вышел этот тип светильников, его начали активно использовать во всех сферах деятельности, так как он универсальный.

Внешний вид SMD 5050

Глядя на современный рынок, можно сделать вывод – SMD 5050 используется исключительно в лентах. Для ламп освещения его не применяют, потому что появились светодиоды поярче и помощнее, такие, как 5630 и 5730.

Но время идет, и прогресс тоже не стоит на месте. Сегодня вовсю используют и внедряют в продажу филаменты. Они меньше греются, кристалл не так деградирует, соответственно, срок службы увеличивается.

Технические характеристики

Изначально светодиоды SMD 5050 изготавливались для использования в разных приборах освещения. Главными их достоинствами является высокое качество, к тому же они имеют стабильные характеристики. Практически не подвержены действию вибрации и температурным перепадам. Кристаллам диода не страшна влага, возможна только автоматическая установка. Чаще всего применяют его в освещении общего типа, в авто и декоре. SMD 5050 сделан из трех кристаллов, равных по мощности. Изготавливают как одноцветные, так и многоцветные диоды.

Описание основных характеристик светодиода:

Характеристика белого диода 5050	Значения
Световой поток, лм	18
Мощность рассеивания, W	70 mW
Рабочая температура	От –40 до +65
Ток максимальный, мА	60
Напряжение прямое, В	3,3

Стоит отметить, что цветные диоды обладают наилучшими характеристиками.

Свечение цветной ленты

Особенности модели светодиодов:

1. Небольшой износ светового потока (не более 4%).
2. Оболочка сделана из термоустойчивого материала и выдерживает температуру до 250 градусов.
3. Самая оптимальная температура работы для кристалла – 105 градусов. При такой температуре он не будет терять своих свойств.

По факту для выбора диода достаточно знать всего четыре характеристики – рабочий максимальный ток, световой поток, мощность и напряжение. Чтобы более глубоко изучить характеристики SMD 5050, нужно смотреть графики и характеристики.

Нужно также знать, что чем качество лучше, тем и цена будет выше. Не стоит покупать дешевое китайское изделие, лучше купить сразу качественное. Сравнение светодиодов в данном случае неуместно, так как SMD 5050 в разы лучше своих предшественников.

Как правильно паять?

Для самого лучшего результата пайки необходимо придерживаться следующих правил:

1. Пайка диода осуществляется не больше одного раза.
2. Прилагать чрезмерные усилия к корпусу запрещено.
3. При работе используется исключительно низкотемпературная паста.
4. Для качественной пайки температура не должна быть выше 300 градусов.
5. Паять нужно не дольше 3 секунд.

RGB SMD-светодиоды 5050

Чипы данных диодов RGB мало чем отличаются друг от друга. Применяются они тоже практически в идентичных вещах.

Светодиод 5050 RGB

Данные характеристики выписаны из оригинального datasheet.

Характеристики диода RGB	Красный	Синий/Зеленый
Мощность рассеивания, W	80	100
Рабочая температура	От –40 до +95	От –40 до +90
Напряжение, В	2,0	3,0
Ток рабочий максимальный, мА	30	30

Подключение светодиодов

Между подключением корпусного диода и подключением светодиода SMD 5050 нет никакой разницы в процессе. Применяется самая обычная связка «ограничитель тока – светодиод». Эта схема подключения универсальна и используется для всех многокристальных схем. Исключением является LED 5050 SMD, имеющий три кристалла на матрице.

Трехкристальная матрица в данной серии имеет по три анода и катода, и подключаются они как самостоятельные элементы. Что касается RGB-моделей SMD 5050, то их подключают по datasheet, так как они имеют разные параметры.

Схема включений диодов (цоколевка выводов)

При подключении следует помнить следующее:

1. Абсолютно любую модель нельзя подключать в сеть без резистора. Если применен только один резистор, то допустимо подключение одного вида светодиодов.
2. Нагрузочные характеристики диодов должны совпадать. Данные уточняются в справочниках.
3. Ни в коем случае нельзя применять резисторы, сопротивление которых меньше, чем номинальное. Это значительно сократит срок службы диода.

Размер

Любой размер диода приводится в миллиметрах с точностью до 0,1 мм. При изготовлении размер может несущественно поменяться.

Для производства диодов применяется линза из прозрачного стекла, и корпус изготавливают из пластика, устойчивого к высокой температуре.

В итоге можно отметить, что когда появились более яркие и мощные светодиоды, они не смогли вытеснить SMD 5050 с рынка. В последнее время SMD 5050 используют для производства светодиодных лент. Благодаря проверенной технологии, прекрасным характеристикам и безупречному качеству данные светодиоды используются во всех видах осветительных приборов. После рассказанного выше можно с легкостью сказать, какие светодиоды самые лучшие.

lampagid.ru

Инструкция монтажа светодиодов

На производстве для монтажа используется групповая пайка. С помощью специального механизма светодиоды устанавливаются на плату, которая покрыта пастой. Следующий этап отправка в печь. Здесь паста под воздействием высокой температуры распадётся на 2 элемента: флюс и припой. После выполнения своих функций флюс испарится, а припой останется на дорожках платы и контактах, обеспечив качественное соединение элементов с подложкой.

Для установки светодиодов своими руками применяется паяльник. Здесь следует учесть следующие правила:

• температура жала не должна превышать 300°;
• перед началом работы определите полярность;
• время контакта – не более 9 секунд, иначе может произойти перегрев кристалла, что негативно отразиться на характеристиках или спровоцирует перегорание;
• в момент пайки температура корпуса не должна превышать 260°.

Результат правильно установленных на ленту светодиодов с помощью паяльника.

Если нет паяльника или навыков работы с ним, для монтажа можно использовать специальный строительный фен. Эта технология применяется на производстве с применением паяльной пасты.

Расстояние между светодиодами

Плотность – это технический параметр, который определит количество элементов, установленных на 1 метр ленты. Их может быть от 30 до 240 штук. Плотность определяет характеристики светового потока и необходимую для работы энергию.

Пример плотности светодиодов на ленте

Чтобы не произошло деградации элементов, ленту мощностью 120 или 240 диодов на 1 метр необходимо установить на алюминиевый профиль. Если речь идет о приобретении ленты на бобине, производитель может указать общее количество элементов. Например, 300 светодиодов на 5 метров. Это означает, что плотность стандартная: 60 штук на 1 метр.

Технические характеристики

Перед покупкой изучаются параметры ЛЕД ленты, чтобы знать, подходит ли она.

Основные технические характеристики:

• Напряжение. Большая часть работает от сети с постоянным током в 12 В. Такая величина постоянно применяется в разных сферах: автомобильный аккумулятор, подпитка трех светодиодов через резистор, более безопасная величина для человека. Лента на 12 В самый подходящий вариант для создания подсветки самостоятельно дома. С целью подсоединения достаточно воспользоваться адаптером от компьютера или аккумуляторным блоком от ИБП. Менее популярны модификации на 24 В, 36 В. Для адресного подключения достаточно питания 5 В.
• Степень защищенности от загрязнений, пыли. Это важный параметр, который тоже учитывается при покупке, так как надо знать, как защищена конструкция от воздействия внешних источников при эксплуатации. Чаще эта степень соответствует IP20, защищает корпус от воздействия твердыми предметами, но не препятствует попаданию воды. Поэтому конструкция должна использоваться внутри сухой комнаты. Если происходит прямое воздействие и большая вероятность попадания загрязнений, то рекомендовано использовать защиту IP65.
• Насыщенность (плотность) светодиодов. Эта характеристика указывает, сколько на протяжении одного метра располагается диодов. Возможные значения – 30, 60, 120, 240 штук. Чем больше их расположено на светодиоде smd 5050, тем больше излучается световой поток, мощность. Если плотность в 120, 240 штук, то крепление производится на алюминиевый профиль, это поможет избежать деформации полосы. Если на упаковке, мотке указано просто значение в 300 шт, то это производитель сообщает общее число диодов на ленте в 5 метров.
• Световое излучение. Для полосы 5050 данное значение находится в зависимости от тона свечения. Для человеческого глаза лучшее восприятие идет зеленого тона. Если полоса включена только в зеленом режиме, то человек воспринимает данное сияние более ярким, чем все остальные. Цветовая температура для 5050 смд имеет значения: теплый поток – до 4000 К (16 Лм), холодный – до 7500К (20 Лм).

Как не допустить ошибок при подключении

Если нет резистора, светодиоды запрещается подключать к источнику питания. Если используется 1 резистор, можно выполнить только последовательное подключение элементов одинакового типа. Когда используется диод на трех кристаллах, подключение каждого выполняется через отдельный резистор и соединяется с аналогичным диодом в следующем модуле.

Советуем посмотреть видео: Ошибки при подключении светодиодов.

Запрещено подключать между собой элементы, которые отличаются нагрузочными характеристиками. Например, подключение светодиодов 5050 и 3528 друг с другом недопустимо. Если будет использован резистор с неподходящими характеристиками, это спровоцирует увеличение нагрузочного тока на светодиод, что негативно отразится на его сроке службы.

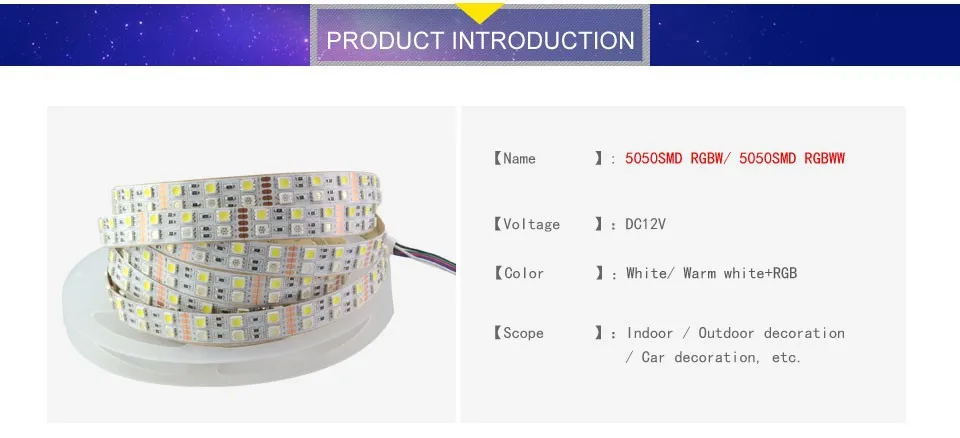

SMD 5050 Светодиодные ленты

Светодиодная лента 5050 означает, что источники света представляют собой светодиоды поверхностного монтажа размером 50*50 мм, которые закреплены на тонком FPCB. Он имеет большую площадь светящейся поверхности (круглые светоизлучающие квадратные бусины лампы).

Светодиодный чип 5050 может быть выполнен в одном цвете, цвете RGB, цвете RGBW, цвете RGBCCT и цвете УФ-света. Часто используется в качестве внутреннего/наружного акцентного освещения и декоративного освещения. Вход низкого напряжения DC5V/12/24V, высокая светоотдача и стабильная работа.

5050 против 3528/2835

Световой поток светодиодов 5050 SMD в 3 раза больше, чем у светодиодов 3528/2835 SMD, это делает светодиодные ленты 5050 подходящими для аэропортов, складов, заводов и других ярких источников света.

Что нужно знать об установке светодиодной ленты:

Как разрезать светодиодную ленту?

Как соединить две световые ленты между собой?

Как подключить одноцветную светодиодную ленту?

Отображение всех продуктов в этой категории 1 до 20 (из 26 Продукты)

1 2 [Далее >>]

(0)

Модель: FSLSR-IP205050X300-L20

24 В длинные светодиодные полоски светодиодных светодиодов 65,6 фута, сплошные цвета/RGB 5050 LED

• Светодиодный бренд : Epistar 5050
• Операционное напряжение (V) : 24
• Wattgege (W) : 248
• 44444444444444444444444444444444444444444444444993
• 40044444444444444444444449449
• (футы) : 65,6
• Водонепроницаемое рейтинг : IP20/IP67
• Количество светодиодов : 1200
• CRI : 95
• . SMD (SMD: устройства для поверхностного монтажа) Водонепроницаемые дополнительные гибкие светодиодные ленты, чип Epistar, 1200 светодиодов / 65,6 фута, 65,6 фута (20 метров) на катушке по продаже. Наши самые яркие гибкие светодиодные однотонные световые полосы мягкие и легко изгибаются для установки. Доступны 20-метровые (788 дюймов) гибкие световые ленты с…

  (0)

  Модель: FSLDR-12V-5054X1200W16

  DC12V SMD5054 Высокая плотность с двумя рядами 3000K 6000K LED LED LIGHT Color

  : 6000K/3000K

• LED Density : 240LEDs/m
• PCB Width : 16mm
• Cut : 6-LED
• Power : 11W/m
• Waterproof : IP20/ IP67

Двухрядная конструкция светодиодов SMD5054 делает эту светодиодную ленту более плотной и яркой, что подходит для рабочего освещения и акцентного освещения. Он ярко освещает кухонный остров, подсветку и многое другое. Белые светодиодные ленты широко используются для освещения проектов. Ваше место с разной цветовой температурой светодиодов вызовет у вас разные ощущения. Чистый белый и теплый белый…

(0)

Модель:FSLRGB-24V-5050-360X10

5 м Одноцветная / RGB светодиодная лента со сменой цвета — 5050 Светодиодная лента 24 В — 72 светодиода/м

• Светодиодная полоса Тип : SMD 5050
• Цветовая температура : RGB/ОДИН ЦВЕТ
• Количество светодиодных.
• Рабочая мощность : 86,4W/16,4 -футов
• Ширина PCB : 10 мм
• Водонепроницаемое рейтинг : Необязательно

. . Напряжение 24 В позволяет увеличить длину пробега. Эта световая полоса также имеет один цвет (красный, зеленый, синий, желтый, теплый белый или холодный белый), если вы не учитываете динамический цвет, вы можете выбрать статическую одноцветную полосу и настроить яркость светодиода одного цвета. цветной светодиод…

(0)

Model:FSLSR-12V-5050X300UV

DC12V 5050SMD 395-405nm UV (Ultraviolet) LED Strips White/Black PCB Flexible LED Tape Light

• Chip Brand : Epistar 5050
• Power : 72W // ROLL
• напряжение : DC 12V
• FPCB Ширина : 10 мм
• Количество светодиодов : 60LEDS/M
• Длина : 5M/16. 4F/M
• Длина
• Водонепроницаемый : Дополнительно

Особенности 1. Светодиодные ленты с ультрафиолетовым излучением популярны в медицине, для проверки валюты, стерилизации, УФ-отверждения, стоматологического лечения и лечения зубов, УФ-лампы для уничтожения комаров, а также подходят для черного художественного освещения, ночных клубов. , диджейские мероприятия, освещение Хэллоуина. 2. Ультрафиолетовые светодиодные лампы состоят из 300 штук высокоярких светодиодных чипов 5050SMD, поставляемых для различных проектов светодиодного освещения. 3. С клеем 3M…

(0)

Модель: FSLSR-24V-5050X300UV

DC24V UV (Ultraviolet) Светодиодные полоски 395-405NM Гибкий светодиод Blacklight в белой печатной плате, для стерилизации, Halloween Party

• . DC24V
• FPCB Width : 10mm
• LED Quantity : 60LEDs/m
• Length : 5m/16.4ft
• Wavelength : 395-405nm
• Waterproof : Optional

1. Ультрафиолетовые светодиодные ленты популярны в медицине, валидации валюты, стерилизации, УФ-отверждении, стоматологическом лечении и лечении зубов, УФ-лампе для уничтожения комаров и так далее. 2. Ультрафиолетовые светодиодные лампы для черного художественного освещения изготовлены из высокояркого светодиодного чипа 5050SMD, поставляемого для различных проектов светодиодного освещения. 3. С помощью клейкой ленты 3M (IP20 и IP65), гибких светодиодных лент, вы можете установить…

(0)

Модель: FSLSR-12V-5050X600X10

Водонепроницаемая гибкая светодиодная лента шириной 10 мм 16,4 фута на катушку по продаже

• Light Color : 3000K/4000K/6000K/7000K
• LED Quantity : 120 LEDs/m
• PCB Color : Black/White
• PCB Width : 10mm/0.39in
• Входное напряжение : 12/24 В постоянного тока
• Водонепроницаемость : Водонепроницаемость IP20/65/67
• Тип светодиодной ленты : SMD 5050

Среди них низкое напряжение может гарантировать срок службы световой полосы до 50 000 часов. Мы предлагаем варианты цвета 3000K, 4000K, 6000K, 7000K на выбор. Гарантируя качество, мы делаем все возможное, чтобы предоставить вам больше световых полос, отвечающих вашим потребностям. Может настроить водонепроницаемую световую ленту IP65/67 для вас,…

(0)

Модель: FSLSR-12V-5054X600X10

DC12/24V Single Row 600LEDS SMD5054 Дополнительный супербрайт 10 мм. 6000K/7000K

Количество светодиодов : 120 светодиодов/M

Цвет PCB : черный/белый

Ширина PCB : 9,5 мм/0,37N

Вход : 9,5 мм/047IN

: 12/24VD. Доказательство : Водонепроницаемый IP20/65/67

Тип светодиодной ленты : SMD 5054

Низкое напряжение 12/24 В, высокая светоотдача, безопасность и стабильность. Среди них низкое напряжение может гарантировать срок службы световой полосы до 50 000 часов. Мы предлагаем варианты цвета 3000K, 4000K, 6000K, 7000K на выбор. Гарантируя качество, мы делаем все возможное, чтобы предоставить вам больше световых полос, отвечающих вашим потребностям. Может настроить водонепроницаемую световую ленту IP65/67 для вас,…

(0)

Модель: FSLTR-1224V-5050X1800X32

DC12/24 В тройной ряд 1800LEDS Высокая плотность SMD5050/5054 Дополнительная супер-яркость 32 мм водонепроницаемая гибкая светодиодная полоса 16,4 фута на рела от продажи

444444444444444444444444444444444444444444444444444. 3000K/4000K/6000K/7000K

Размер : 16,4 фута/рулон

Количество светодиодов : 360 светодиодов/M

Цвет PCB : Black/White

PCB.

Входное напряжение : 12/24 В постоянного тока

Рабочая мощность : 54 Вт/м, 270 Вт/рулон

Диаграмма луча : 120 градусов

Описание продукта, низкое напряжение, безопасность и освещение, высокая эффективность, 12/24 В, 24 В стабильность. Среди них низкое напряжение может гарантировать срок службы световой полосы до 50 000 часов. Мы предлагаем варианты цвета 3000K, 4000K, 6000K, 7000K на выбор. Гарантируя качество, мы делаем все возможное, чтобы предоставить вам больше световых полос, отвечающих вашим потребностям. Можно настроить водонепроницаемый свет IP67…

(0)

Модель: FSLSR-12V-5050X210S

DC12V SMD5050 S-образная форма, один ряд, высокая яркость, шесть цветов, дополнительно 42 светодиода/м, гибкая светодиодная лента — 16,4 фута в рулоне при продаже.

Количество светодиодов : 42 светодиодов/M

Длина : 5 м/16,4 фута

Cutable : 3LED

ППИ.0044 Рабочая мощность : 50,4 Вт/16,4 фута

CRI : 90

Преимущества продукта: Использование высококачественного чипа SMD5050, высокая яркость, хорошая стабильность, высокий уровень безопасности, он широко используется в качестве канала и места подсветки DC24V низкое напряжение, длительный срок службы, короткий срок службы, безопасность и отсутствие ультрафиолетового или инфракрасного излучения, продукты с низким напряжением имеют эффект энергосбережения и защиты окружающей среды и широко используются во всем мире. Лента 3M установлена ​​на задней…

(0)

Модель: FSLSR-12/24V-5050-240X10

DC12/24V Однорядные гибкие светодиодные ленты высокой яркости 5050SMD 240 светодиодов Одноцветные гибкие светодиодные ленты, 16,4 фута в рулоне в продаже

• Светодиодная лента SMD 5050
• Цвет света : однократный цвет
• Светодиодные Количество : 48 Светодиоды/M
• Ширина PCB : 10 мм/0,39 дюйма
• PCB Color : White
• PCB Color : White
• PCB. 24 В пост. тока
• Рабочая мощность : 57,6 Вт/рулон
• Водонепроницаемость : IP20/65/67/68

Характеристика продукта: Новые продукты с высоким качеством и высокой яркостью, широко используются для подсветки Простая установка, клейкая лента в задняя сторона Энергосберегающие и экологически чистые, экологически чистые продукты Принятие светодиодного чипа SMD5050 имеет характер сверхяркости Низкое потребление тепла, отсутствие излучения УФ или ИК-света Низкое напряжение постоянного тока 12 / 24 В, которое не опасно для тела, которое мы предоставляем. ..

(0)

Model:FSLFR-24V-6060X300

Diffuse Reflection 6060 SMD Brightest Single Color LED Strips With 180 Degree Lens

• Output Voltage : DC24V
• LED chip : SMD6060
• Color Temp : 6000K/4000K/3000K
• Beam Angel : 180 градусов

Diffuse Reflection 6060 SMD Самые яркие одноцветные светодиодные ленты с линзой 180 градусов. . 2 обрезаемых светодиода, так что вы можете отрезать различную длину в соответствии с проектом и требованиями. Светодиодные ленты подходят для общего бытового освещения и профессионального освещения. Напряжение DC24v безопасно, стабильно и…

(0)

Модель: FSLDR-IP67-5050X600

Double Row Super Bright Series DC24V 5050SMD 600LEDS Гибкие светодиодные огни. Voltage(v)

: 24

Wattage(W) : 144

Brightness(lm) : 24~26/leds

Light Color : 7 color optional

Waterproof Rating : IP67

Количество светодиодов : 600

CRI : >95

Универсальный двухрядный одноцветный сверхъяркий 5050 SMD (SMD: устройства для поверхностного монтажа) Водонепроницаемая гибкая светодиодная лента IP67, чипы Epistar / 600. LED, 600.LED 16,4 фута (5 метров) на катушку по продаже. Наши самые яркие гибкие светодиодные однотонные световые полосы мягкие и легко изгибаются для установки. Доступны 5-метровые (197 дюймов) водонепроницаемые гибкие световые полосы IP67 с клейкой основой и могут быть…

(0)

Модель: FSLDR-24V-5050×600

Double Row Super Bright Series DC24V 5050SMD 600LEDS Гибкий светодиодный светодиод. : 24

Главность (W) : 144

Яркость (LM) : 24 ~ 26/светодиоды

Цвета Light : 7 Цвет. Пополнительные

Удонете.0044 Количество светодиодов : 600

CRI : >95

Универсальный двухрядный одноцветный сверхъяркий 5050 SMD (SMD: устройства для поверхностного монтажа) Неводостойкие гибкие светодиодные ленты, микросхема Epistar, 600 светодиодов/16,4 фута, 16,4 фута футов (5 метров) на катушку при продаже. Наши самые яркие гибкие светодиодные однотонные световые полосы мягкие и легко изгибаются для установки. Доступны 5-метровые (197 дюймов) неводонепроницаемые гибкие световые полосы с клейкой основой и могут быть…

(0)

Модель: FSLSR-24V-5050X480

Single Row Series DC24V 5050SMD 480LEDs Flexible LED Strip Lights Super Home Lighting 16.4ft Per Reel By Sale

• Chip Brand : Epistar 5050
• Operating Voltage(v) : 24
• Wattage(W) : 115
• Яркость (LM) : 24 ~ 26/светодиоды
• Ширина FPCB : 12 мм
• Водонепроницаемый рейтинг : не
• .5

Универсальные однорядные, однорядные, одноцветные, сверхъяркие, высокой плотности, 5050 SMD (SMD: устройства для поверхностного монтажа), не водонепроницаемые, гибкие светодиодные ленты, микросхема Epistar, 480 светодиодов/16,4 фута, 16,4 фута (5 м) на катушке. Продажа. Наши самые яркие гибкие светодиодные однотонные световые полосы мягкие и легко изгибаются для установки. Доступны 5-метровые (197 дюймов) герметичные гибкие световые ленты…

(0)

Модель: FSLSR-IP67-5050X480

Однорядная серия DC24V 5050SMD 480LEDs Гибкие светодиодные ленты Супер водонепроницаемое освещение 16,4 фута на катушке По распродаже

• Чип бренд : Epistar 5050
• Рабочий напряжение (V) : 24
• Сваттедж (W) : 115
• Яркости (LM) : 26/26/LEDS
• 94444444444444444444444444444444444444444444444. Яркость Яркость (WM) : 26/26/СЛОВОЙ СЛАД. : 7 color optional
• Waterproof Rating : IP67
• LED Quantity : 480
• CRI : >95

Universal Single row single color super bright high density 5050 SMD(SMD:Surface Mounted Devices) Водонепроницаемые дополнительные гибкие светодиодные ленты, микросхема Epistar, 480 светодиодов/16,4 фута, 16,4 фута (5 м) на катушке. Продажа. Наши самые яркие гибкие светодиодные однотонные световые полосы мягкие и легко изгибаются для установки. Доступен в 5-метровом (197 дюймов) Водонепроницаемые дополнительные гибкие световые ленты…

(0)

Модель: FSLSR-IP20-5050X300

Однорядная серия DC12/24V 5050SMD 300LEDs Гибкие светодиодные ленты Super Home Lighting 16,4 фута на катушке Продажа

1
• Чип бренд : Epistar 5050
• Операционное напряжение (V) : 12/24
• СВОДЬ : 7 цветов на выбор
• Водонепроницаемое рейтинг : не
• Количество светодиодов : 300
• CRI :> 95

Universal Super Clotle Super Bright Super Bright Super Bright (SMD: Surface Mounted Devices). , чип Epistar, 300 светодиодов / 16,4 фута, 16,4 фута (5 метров) на катушку по продаже. Наши самые яркие гибкие светодиодные однотонные световые полосы мягкие и легко изгибаются для установки. Доступны в виде 5-метровых (197 дюймов) неводонепроницаемых гибких световых полос с клеем…

(0)

Модель: FSLSR-IP65-5050X300

Серия одной ряд DC12/24V 5050SMD 300LEDS Гибкие светодиодные огни.

Операционное напряжение (v) : 12/24

Главция (W) : 72

Яркость (LM) : 24 ~ 26/светодиоды

Color : 7 Color Option

44. : IP65

Количество светодиодов : 300

CRI : >95

Универсальный однорядный одноцветный сверхъяркий 5050 SMD (SMD: устройства для поверхностного монтажа) Водонепроницаемость IP65 16,4 фута (5 метров) на катушку по продаже. Наши самые яркие гибкие светодиодные однотонные световые полосы мягкие и легко изгибаются для установки. Доступны 5-метровые (197 дюймов) водонепроницаемые гибкие световые полосы IP65 с клеем…

(0)

Модель: FSLSR-IP67-5050X300

Single Row Series DC12/24V 5050SMD 300LEDs Flexible LED Strip Lights Waterproof IP67 Outdoor Use 16.4ft Per Reel By Sale

• Chip Brand : Epistar 5050
• Operating Voltage(v) : 12/24
• Путаница (W) : 72
• Яркость (LM) : 24 ~ 26/Светодиоды
• Цвет свет : 7 Цвета. Дополнительная
• Waterraph Rating : IP67
• LED Квант.0043 CRI : >95

Универсальный однорядный одноцветный сверхъяркий 5050 SMD (SMD: устройства для поверхностного монтажа) Водонепроницаемость IP67 Гибкие светодиодные ленты, микросхема Epistar, 300 светодиодов/16,4 фута, 16,4 фута (5 метров) на катушке Распродажа. Наши самые яркие гибкие светодиодные однотонные световые полосы мягкие и легко изгибаются для установки. Доступны 5-метровые (197 дюймов) водонепроницаемые гибкие световые ленты с клеем IP67…

(0)

Модель: FSLSR-IP68-5050X300

Однорядная серия DC12/24V 5050SMD 300LEDs Гибкие светодиодные ленты Высший уровень водонепроницаемости IP68 16,4 фута на катушку по распродаже

• Чип бренд : Epistar 5050
• Операционное напряжение (V) : 12/24
• Смазания (W) : 92
• Яркости (LM) : 26/26/LED
• (LM) : 26/26/LED
• (LM) : 26/26/LED
• (LM) : 26/26/LED
• (LM). Цвет света : 7 Цвета. Пополнительная
• Водонепроницаемое рейтинг : IP68
• Количество светодиодов : 300
• CRI :> 95

Universal One Row Super Bright Super Braigh Водонепроницаемая гибкая светодиодная лента высочайшего уровня IP68, чип Epistar, 300 светодиодов/16,4 фута, 16,4 фута (5 м) на катушке. Продажа. Наши самые яркие гибкие светодиодные однотонные световые полосы мягкие и легко изгибаются для установки. Доступен в 5-метровом (197-дюймовые водонепроницаемые гибкие световые ленты со степенью защиты IP68…

(0)

Модель: FSLSR-IP20-5050X150

Однорядная серия, 12/24 В пост.

Chip Brand : Epistar 5050

Operating Voltage(v) : 12/24

Wattage(W) : 36

Brightness(lm) : 24~26/leds

Light Color : 7 цветов на выбор

Водонепроницаемое рейтинг : не

Количество светодиодов : 150

CRI :> 95

Universal One Row Super Bright 5050 SMD (SMD: поверхностные гибкие изделия. Чип Epistar, 150 светодиодов / 16,4 фута, 16,4 фута (5 метров) на катушку по продаже. Наши самые яркие гибкие светодиодные однотонные световые полосы мягкие и легко изгибаются для установки. Доступны в виде 5-метровых (197 дюймов) неводонепроницаемых гибких световых полос с клеем…

Показать все продукты в этой категории 1 по 20 (из 26 продуктов)

  1   2  [Следующий >>]

0 148’0 Полоса LED

105’0

Увеличение изображения с помощью мыши

Доступны оптовые скидки
Позвоните по телефону (406) 586-5970 , чтобы узнать цену!

(пока отзывов нет)

Написать рецензию

Brilliant Brand Lighting

Светодиодная лента теплого белого цвета — 120 В — Высокая мощность (SMD 5050) — 148 футов

Рейтинг
Требуется

Выберите рейтинг1 звезда (худший)2 звезды3 звезды (средний)4 звезды5 звезд (лучший)

Имя

Эл.
