Содержание

виды, их особенности + схема и порядок подключения

Важно быть уверенным в надежности проводки, розеток и выключателей, а также электрооборудования в доме, офисе, любом другом помещении. Ведь их исправность является залогом безопасности. Согласитесь, даже один неисправный выключатель способен стать причиной возникновения пожара со всеми вытекающими последствиями. Поэтому нужно не только правильно использовать электрические приборы, но и понимать, хотя бы в общих чертах, нюансы выбора и подключения розеток и выключателей.

В этом материале мы расскажем о том, какие разновидности выключателей можно встретить на рынке и в каких случаях они применяются. Именно так вы сможете подобрать правильный вариант. Также разберемся, как подключить выключатель и какие инструменты для этого понадобятся.

Чтобы даже новичку было проще разобраться с монтажной инструкцией, мы снабдили ее наглядными фото и видеороликами по подключению.

Содержание статьи:

  • Разновидности выключателей света
    • Традиционные клавишные выключатели
    • Особенности поворотных моделей
    • Высокотехнологичные сенсорное оборудование
    • Комфортные в использовании диммеры
    • Оригинальные акустические изделия
    • Управляемые дистанционно выключатели
    • Кнопочные и веревочные выключатели
  • Подготовительные работы перед подключением
    • Оптимальное количество коммутаторов
    • Место расположения выключателя
    • Способ прокладки электропроводов
    • Необходимые расходные материалы
  • Инструктаж по подключению
    • Подключение выключателей с фиксированным положением
    • Подключение изделий без фиксированного положения
  • Меры безопасности при подключении
  • Выводы и полезное видео по теме

Разновидности выключателей света

Для обеспечения оптимальной функциональности производители разработали и поставляют изделия, отличающиеся способом включения.

Причем во многих случаях именно эта характеристика является основной при выборе. Так как именно она влияет на функциональность любого осветительного оборудования.

Следует помнить, что подключение выключателя начинается с его выбора, а также определения места расположения. Игнорирование указанных правил приводит к тому, что управление системой освещения будет недостаточно рациональной, а иногда даже небезопасной процедурой

Так, выключатели делятся на:

  • клавишные;
  • поворотные;
  • проходные;
  • перекрестные;
  • диммеры;
  • сенсорные;
  • акустические;
  • управляемые дистанционно;
  • кнопочные, к которым относится их веревочный подвид.

Для исключения ошибок с каждым из перечисленных видов изделий следует познакомиться подробней.

Традиционные клавишные выключатели

К этой группе относится наиболее востребованное электромеханическое оборудование, предназначенное для управления осветительными приборами.

Остановиться на клавишных выключателях стоит, если нет особых пожеланий и нужно простое решение проблемы, причем без значительных затрат.

В тоже время следует помнить о том, что указанные приспособления бывают:

  • одноклавишными;
  • многоклавишными, а именно двух-, трехклавишными.

Выключатели, относящиеся к первой категории предназначены для управления единственной лампой или одной группой ламп. Поэтому, к примеру, их оптимально использовать для включения/выключения света в санузле, кладовой.

Многоклавишные изделия используются для управления различными осветительными приборами и группами осветительных приборов. Например, двухклавишное приспособление станет хорошим выбором для включения света в ванной и туалете.

А его трехклавишным аналогом удобно и эффективно управлять несколькими группами ламп в комнате, ее отдельных зонах и т.д.

На фото изображен клавишный выключатель. Он, несмотря на современные технологии, разнообразие дизайнерских решений на протяжении десятилетий остается наиболее востребованным видом

Если осветительных приборов больше, чем клавиш, тогда можно установить дополнительные выключатели. К примеру, если нужно управлять пятью группами ламп, тогда одновременно можно использовать двух- и трехклавишные приспособления.

Удобство проходных выключателей

Такой вид оборудования является более технологичной альтернативой традиционным клавишным аналогам. Проходные выключатели оснащены клавишами, но у них нет фиксированных положений включения/выключения.

В результате для управления одной лампой или группой светильников можно использовать 2 выключателя. Которые, например, возможно установить в начале и конце: коридора, проходной комнаты и прочих подобных местах. Что позволит включить свет на входе в помещения и выключить на выходе. Это удобно, а еще позволяет экономить на коммунальных платежах.

Проходные и перекрестные выключатели имеют такой же внешний вид, как и клавишных. Но принцип их работы отличается кардинально. О чем свидетельствуют схемы на изображении. Указывающие на то, что у данных изделий нет фиксированного положения включения\выключения

Управление светом с перекрестными выключателями

Такая разновидность приборов используется исключительно в паре с проходными аналогами. А именно, когда нужно управлять лампами или их группами более, чем из двух мест.

Особенности поворотных моделей

К этому виду относятся изделия, конструктивно схожие со своими клавишными аналогами. Только вместо переключателей используются ручки поворота. Они в крайних положениях замыкают или размыкают контакты.

Чаще всего поворотные выключатели используются для управления единственной лампой или группой осветительных приборов.

Обычно приспособления, относящиеся к данной группе, имеют высокие декоративные качества в ретро-стиле. Поэтому они станут практичным решением при прокладке электропроводки открытым способом, что довольно часто практикуется .

Высокотехнологичные сенсорное оборудование

В основе этой разновидности оборудования лежит микропроцессор, который вместе с дисплеем позволяет не просто включать/выключать свет, но и регулировать его яркость.

Сенсорные выключатели оснащаются рядом дополнительных функций. Самой востребованной из них является таймер. Он не позволит забыть выключить свет в каком-то помещении

Дополнительно сенсорные выключатели обладают высокими эстетическими качествами. Но конструкция их механической части традиционная, то есть такая же, как у обычных клавишных аналогов.

Комфортные в использовании диммеры

Такие светорегуляторы, кроме включения/выключения, позволяют плавно уменьшать или увеличивать яркость освещения. К примеру, как в кинотеатре перед началом и по завершению сеанса.

Оригинальные акустические изделия

Эта категория оборудования удобна в управлении, так для включения достаточно что-либо громко сказать. Но в тоже время имеется ряд недостатков. Например, при прослушивании музыки такой выключатель превратится в светомузыку. Также он будет реагировать на любой громкий разговор, телепрограммы и прочие громкие звуки.

В результате такие изделия следует использовать исключительно в паре с традиционными выключателями. Что повышает расходы на установку акустических аналогов.

Управляемые дистанционно выключатели

Дистанционные выключатели могут стать одним из элементов системы . Причина в том, что указанными выключателями можно управлять с помощью пульта.

На фото изображен дистанционный пульт управления. При этом он может передавать сигнал на выключатель любого вида. К примеру, клавишный, проходной

Причем не только включать, но и регулировать яркость освещения, ряд других параметров. Например, при интеграции дистанционного оборудования в систему «умный дом» свет может включаться при входе пользователя в жилье, автоматически гаснуть, когда никого нет в комнате, и другие варианты сценариев.

В тоже время существенным недостатком является довольно высокая стоимость такого оборудования.

Кнопочные и веревочные выключатели

У кнопочных и веревочных выключателей управление осветительными приборами осуществляется с помощью воздействия на обычные контакты. Такие же, как и в случае с традиционными клавишными выключателями. С той лишь разницей, что органы управления являются другими.

Так, в одном случае это кнопка, а в другом — веревка. Кстати, веревка через рычаг воздействует на кнопку.

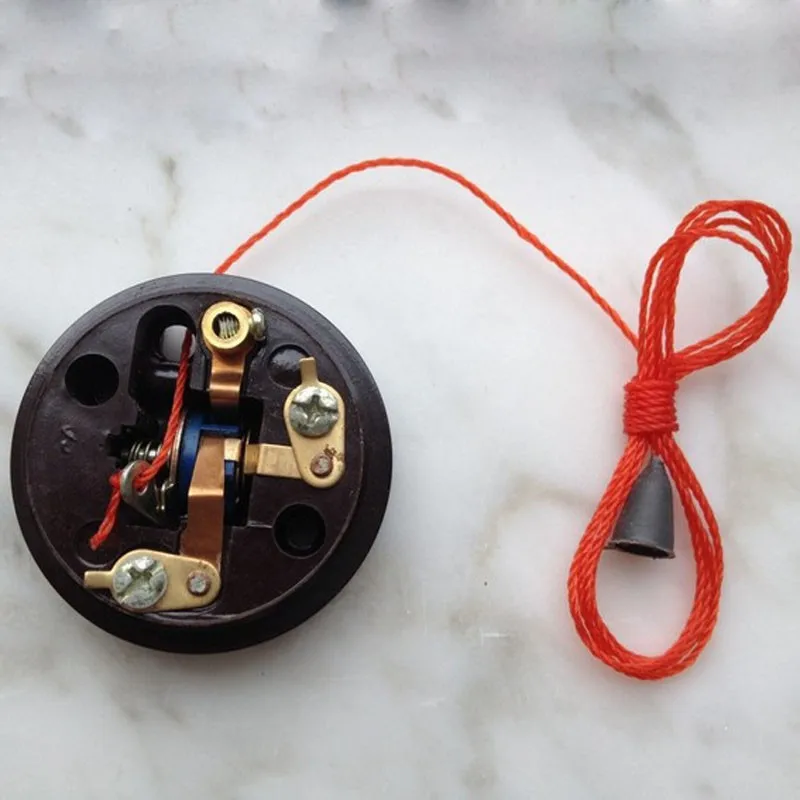

На фото изображен веревочный настенный выключатель. С его помощью освещением управлять не менее удобно, чем любым другим видом приборов

Основным преимуществом таких изделий считается нестандартный внешний вид.

Подготовительные работы перед подключением

При установке выбранного выключателя следует обратить внимание на:

  • количество выключателей;
  • место расположения каждого;
  • способ прокладки проводов;
  • длину проводов и наличие других материалов.

Чтобы учесть все указанные моменты и не допустить каких-либо ошибок, следует составить схему подключения выключателей. Ее необходимо максимально четко прорисовать.

Оптимальное количество коммутаторов

Когда требуется замена клавишного выключателя, используемого для управления лампами в коридоре, то стоит подумать о его замене на практичную проходную модель.

А также нередко к положительному эффекту может привести замена одноклавишного выключателя на несколько таких изделий или один многоклавишный. Так как это позволит разделить одну группу светильников на несколько.

Количество выключателей можно менять, как и их место расположения. А также указанные изделия разрешается компоновать со многими другими электроприборами

В любом случае вопрос о количестве приборов, управляющих лампами является важным и ему необходимо уделить время.

Место расположения выключателя

Выключатели, согласно требованиям ПУЭ, следует размещать, придерживаясь следующих требований и рекомендаций:

  • Не менее 0,8-1,7 м над уровнем пола. Оптимально — высота 0,9 м, так как использовать выключатель будет удобно людям с разным ростом, включая детей.
  • Не ближе 0,6 м от двери в ванную, душевую комнату или не менее, чем в 0,1 м от входа в обычное помещение.
  • Не ближе 0,5 м от ближайшей газовой трубы или любой другой опасной магистрали.

Кроме того, выключатель следует размещать в удобном месте. К примеру, веревочные выключатели могут устанавливаться даже под потолком.

Способ прокладки электропроводов

Этот пункт актуальный для случаев, когда выключатели устанавливаются впервые, планируется замена, наращивание проводов.

При этом нужно знать, что проводка может скрытой или открытой. Первый вариант является наиболее безопасным и надежным, а, следовательно, и востребованным. При выборе этого способа провода прокладывают в штробах — их не видно после декоративной отделки стен.

В тоже время этот способ более трудоемкий и затратный. Кроме того, в этом случае нельзя допускать каких-либо ошибок, так как их устранение приведет к существенным финансовым потерям. Поэтому перед выполнением работ следует убедиться в том, что место для прокладки выбрано правильно, а сами провода исправны.

Прокладка проводки открытым способом может стать изюминкой ретро-интерьера, повысив эстетические свойства всего помещения и жилья в целом. Но к такому решению следует прибегать только в крайнем случае

Открытый способ считается актуальным только в нескольких случаях:

  • если это временное решение;
  • нет возможности использовать скрытый метод прокладки.

Иногда открытый способ используют намеренно, чтобы поддержать общую концепцию интерьера в ретро-стиле.

Необходимые расходные материалы

Крепежи, подрозетники, распредкоробки,  — все это следует покупать в нужном объеме и за один раз.

Место установки выключателя, прокладки проводов, а также выбор типа провода и расчет необходимой длины следует выполнять с учетом требований ПУЭ

Инструктаж по подключению

В самом простом случае для выполнения подключения выключателя понадобятся различные виды отверток, а именно плоская и крестообразная. Кроме того, всегда придется использовать инструмент для зачистки проводов. В ряде случаев понадобится даже перфоратор (для штробления).

Перед установкой коммутатора следует выполнить ряд предварительных операций:

  1. Подвести провод (-а). Сечение которых не должно быть меньше 2,5 мм².
  2. Установить распределительную коробку.
  3. Установить подрозетник (установочный короб).

При подводке проводов следует учитывать, что их концы должны быть свободными. Для чего снимают изоляционное покрытие. Чтобы исключить повреждение для решения такой задачи следует использовать .

Далее снимают 2-3 см изоляционного покрытия с каждой жилы. К самому выключателю должен подходить только фазный провод.

Так должны выглядеть места, подготовленные для установки выключателей и розеток. Кстати, на стенах видны метки, сделанные карандашом. Их сделали для того, чтобы предотвратить ошибки при монтаже

Порядок подключения выключателей с фиксированным положением включения\выключения и без фиксированного положения несколько разнится. Рассмотрим нюансы каждого варианта.

Подключение выключателей с фиксированным положением

К этой группе относятся все выключатели за исключением проходных и работающих с ними перекрестных.

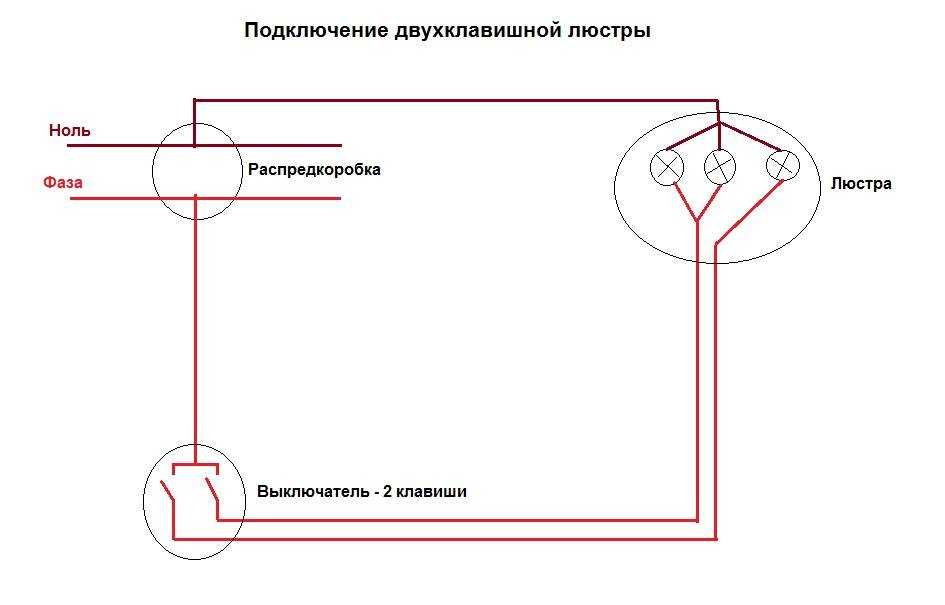

На схеме изображено подключение востребованных двухклавишных выключателей. Его главной особенностью является то, что к нижней клемме подводится фазный провод (вход), а от каждого верхнего контакта (их количество равняется числу клавиш или других органов управления на выключателе) фазный провод отходит к нужной лампе, их группе (выход)

Для подключения нужно:

  1. Входящий фазный провод (от главного питающего кабеля) необходимо соединить с нижней клеммой выключателя.
  2. От каждого верхнего контакта выключателя следует отвести фазный провод, который далее соединяется с аналогичным проводом нужной группы светильников. Количество верхних контактов (выходов) равняется количеству органов управления. К примеру, если подключается одноклавишный выключатель, то он один, а у их двухклавишных их 2, у трехклавишных 3.
  3. Нейтральный провод от основного питающего провода подсоединить к аналогичному проводу осветительных приборов нужной группы.
  4. Установить механизм выключателя с подключенными проводами в подрозетник (установочный короб). Зафиксировать его.
  5. Выполнить монтаж декоративных элементов (накладок, клавиш).

После чего работы считаются выполненными и останется только произвести испытание работоспособности освещения.

В этом случае органами управления выключателя являются не привычные клавиши, а кнопка. Но суть процедура подключения не меняется. То есть к нижнему контакту подсоединяется фазный провод, а от верхнего отводится провод к осветительному прибору

Подключение изделий без фиксированного положения

Как указывалось выше, к данной группе относятся исключительно проходные выключатели и перекрестные. Их конструкционная особенность — большое количество контактов для подключения проводов. К примеру, обычный одноклавишный коммутатор имеет всего 2 контакта — вход фазы (питающий провод) и выход фазного провода к осветительному прибору.

А вот у одноклавишного проходного выключателя их 3: фазный провод от главного питающего кабеля (вход) и 2 отходящих фазных провода.

Кроме того, многоклавишные проходные выключатели представляют собой объеденные в одном корпусе обычные одноклавишные изделия.

Это означает, что:

  • двухклавишный проходной выключатель конструкционно состоит из 2 обычных одноклавишных изделий. При этом контактов для подключения будет 6. Из них 2 — входных, 4 — выходных;
  • трехклавишный проходной выключатель конструкционно состоит из 3 обычных одноклавишных изделий. При этом контактов для подключения будет 9. Из них 3 — входных, 6 — выходных.

А еще для управления каждой лампой или группой ламп используется 2 проходных выключателя. В результате выходящие фазные провода необходимо вести не к светильникам, а в распределительную коробку, где соединить с такими же проводами, отведенными от другого выключателя. И только потом осуществляется подсоединение к осветительным приборам.

Подробная инструкция  рассмотрена в следующей статье.

Схема подключения проходных одноклавишных выключателей свидетельствует о том, что их всегда должно быть 2. При этом они должны быть подключены последовательно

Если вместе с проходными выключателями необходимо установить перекрестные, то важно это сделать на этапе прокладки проводов. Их устанавливают между двумя проходными, причем это можно сделать в любом удобном месте. А далее фазный провод от одного из проходных выключателей подключается к двум входным контактам перекрестного выключателя.

И только потом фазный провод от двух выходных контактов подводится ко второму проходному выключателю.

Рекомендуем ознакомиться с пошаговой инструкцией .

Меры безопасности при подключении

Все работы должны проводиться исключительно после обесточивания помещения.

На фото изображены автоматические выключатели, использовать которые следует в обязательном порядке. Так как в критической ситуации они позволят избежать пожара, поражения током и других неприятностей

Если дом новый и в нем используется система заземления TN-S, тогда следует использовать ее возможности. Для чего в помещение заводится отдельный провод заземления.

Фазный провод в помещение должен отходить от автомата выключения.

Выводы и полезное видео по теме

Просмотрев первый ролик можно понять, на что обращать внимание при установке выключателей и где их следует размещать:

В следующем видео продемонстрировано, как установить прибор для управления системой освещения:

От правильности установки и подключения выключателя зависит эффективность и безопасность управления системой освещения в любом помещении. Поэтому подходить к решению этой задачи следует ответственно. И начинать нужно с выбора подходящего выключателя, проводов, места расположения. Если же есть сомнения в собственных силах, то лучше обратиться за помощью к электрику.

У вас есть личный опыт подключения выключателя? Или вы профессионально занимаетесь электромонтажными работами и хотите дать полезные рекомендации домашним мастерам-любителям? Оставляйте свои комментарии — форма обратной связи расположена ниже под этой статьей.

Также здесь вы можете задать интересующие вас вопросы по подсоединению выключателей нашим экспертам и другим посетителям сайта.

Правильно ли вы выбираете и устанавливаете тросовые выключатели безопасности?

Канатные предохранительные выключатели остаются простым, но эффективным способом обеспечения остановок безопасности вдоль конвейеров и в других приложениях. Несмотря на их простоту, необходимо соблюдать осторожность, чтобы убедиться, что эти системы спроектированы и установлены правильно.

Цифровизация и Интернет вещей привели к значительным достижениям в области технологий безопасности машин. Но есть приложения, в которых то, как мы это делали десятилетиями, остается лучшим. Одним из примеров является предохранительный выключатель с тросовым (также известным как тросовый) выключателем. Это базовое устройство часто является правильным выбором для защиты людей и оборудования.

Несмотря на простоту концепции, существует множество способов, при которых эти системы могут быть спроектированы или установлены неправильно, что увеличивает риск травм, простоев и повреждения оборудования. Ниже приведены основные сведения, которые необходимо знать для правильного выбора, развертывания и обслуживания системы аварийного выключения с тросовым тяговым усилием.

Основы

«Проволока» или кабель расположены вдоль конвейера, чтобы оператор мог отключить защитный выключатель, потянув за кабель, независимо от того, где он стоит вдоль защищенной стороны конвейера. Такой подход обеспечивает огромную экономию средств по сравнению с размещением кнопок аварийной остановки через равные промежутки вдоль конвейера. Один тросовый выключатель может обеспечить тот же уровень защиты, что и десятки аварийных остановов. Такой подход обеспечивает значительную первоначальную экономию и снижает текущие расходы на техническое обслуживание.

В большинстве случаев эту работу может выполнять один тросовый выключатель, один конец которого прикреплен к выключателю, а другой — к пружине, прикрепленной к стене, раме или другой фиксированной точке крепления (см. рис. 01 ниже). ).

Рисунок 01: Один тросовый выключатель с предохранительной пружиной

Для более длинных участков, обычно превышающих 100 метров, рекомендуется использовать второй переключатель, по одному на каждом конце. Такое расположение решает проблему поддержания надлежащего натяжения каната в системе (см. рис. 02 ниже).

Рисунок 02: Более длинные участки, обычно более 100 метров

Для очень длинных участков, приблизительно 125 метров и более, доступны несколько двойных тросовых переключателей с тросовыми соединениями в двух направлениях. Это еще одна особенность этих коммутаторов, позволяющая снизить затраты. Вместо двух одинарных переключателей можно использовать один двойной переключатель (см. рис. 03 ниже).

Рисунок 03: Очень длинные участки, примерно 125 метров и более

Выберите правильные компоненты

Тросовые выключатели широко доступны от любого количества производителей и поставщиков. Хотя основная функция та же, конструкция и материалы различаются. Недорогие устройства

иностранного производства широко доступны, но, как правило, являются классическим примером принципа «вы получаете то, за что платите». В тех случаях, когда важна надежная безопасность и низкие эксплуатационные расходы, вам нужно выбирать с умом.

Другим важным аспектом является контроль натяжения, чтобы определить, когда трос растянулся, порвался или натянулся. Этого можно добиться с помощью окна просмотра натяжения и локального сброса. Смотровое окно упрощает установку надлежащего натяжения. Локальный сброс позволяет вернуть состояние системы в состояние готовности к работе.

Также обратите внимание на конструкцию корпуса переключателя. Толщина и качество металла являются основными факторами устойчивости. Для влажной или агрессивной среды выбирайте выключатели с корпусом из нержавеющей стали. Еще одним соображением для влажной или агрессивной среды является подходящая прокладка между корпусом переключателя и его крышкой. Несоответствующая прокладка со временем изнашивается, что приводит к потере степени защиты IP и необходимости замены переключателя.

Правильно настройте систему

Простую систему тросового выключателя может установить любой человек, умеющий читать инструкции и следовать им, но следует избегать некоторых распространенных ошибок.

От тягового выключателя до первой направляющей троса трос должен оставаться на прямой линии. Трос не должен устанавливаться под углом от выключателя до первого ушка. Это влияет на его работу и увеличивает вероятность повреждения переключателя.

Для прямых участков хорошим эмпирическим правилом является размещение направляющих кабеля через каждые три метра, но по возможности сверяйтесь со спецификацией производителя. Равномерное расстояние важно для обеспечения надежной работы коммутатора.

На любых поворотах или изгибах добавить угловые шкивы. В большинстве случаев достаточно простого шкива выключателя с тросовой тягой. Однако эти шкивы иногда не работают должным образом, потому что трос выскакивает из паза и может заклинить между шкивом и рамой.

Некоторые специализированные угловые шкивы имеют ролики, окружающие трос, которые устраняют заклинивание, возникающее при использовании традиционных угловых шкивов. Кроме того, эти роликовые направляющие можно использовать при поворотах менее 90 градусов.

В приложениях с кабелями большой длины и при значительных перепадах температуры, которые могут

удлинить или сжать кабель, может потребоваться регулярная регулировка натяжения. В противном случае вы можете столкнуться с ненужными остановками машины.

Необходимо использовать кабель, соответствующий системе. Это может показаться очевидным, но есть инсталляции, где в качестве кабеля использовалась бельевая веревка. Настоятельно рекомендуется использовать стальной трос, предоставленный производителем тяговых выключателей, и обязательно, чтобы он был красного, а не синего или зеленого цвета.

Рассмотрите дополнительные функции

Доступны тросовые выключатели со светодиодным индикатором состояния сбоку, который указывает, что переключатель готов (зеленый) или сработал (красный). Это полезно при более длинных канатах, требующих нескольких переключателей. Светодиод позволяет сразу определить, где был инициирован останов и откуда требуется сброс. Также можно включить стековые огни, чтобы еще больше ускорить и упростить процесс определения места поездки.

Также можно использовать фонари и звуковые сигналы штабелей для обозначения запуска или остановки конвейерной системы. Подумайте о том, когда вы в последний раз ждали свой багаж в аэропорту, и перед тем, как конвейер тронулся, зазвучал звуковой сигнал вместе со светом.

Некоторые производители предлагают коуши и зажимы для крепления кабеля как к выключателю, так и к пружине. Прикрепление их может быть утомительным процессом, который заставляет вас желать третьей руки. Кроме того, со временем кабель имеет тенденцию проскальзывать между зажимами. Чтобы решить эту проблему, некоторые поставщики предлагают натяжители, в которых используются встроенные механизмы зажима кабеля, которые устраняют необходимость в коушах и зажимах, надежно закрепляя кабель.

При регулировке натяжения троса полезной функцией является упомянутое ранее легко читаемое смотровое окно, которое доступно у некоторых поставщиков для упрощения настройки и контроля натяжения троса (см. рис. 04 ниже). Комбинация смотрового окна и натяжителя упрощает и ускоряет установку и техническое обслуживание вашей канатно-тяговой системы.

Рисунок 04: Упрощение настройки и контроля натяжения троса. Напряжение в среднем положении, указанном зелеными стрелками в смотровом окне каждого переключателя

Последней особенностью является кнопка остановки на некоторых переключателях, которая позволяет операторам инициировать остановку, если они находятся рядом с неактивной зоной между переключателем и первой направляющей троса. Это особенно важно для двухходового тросового выключателя, так как неактивная зона намного больше. Некоторые тросовые выключатели позволяют добавить этот аварийный останов к самому корпусу переключателя.

Разумный выбор тросовых выключателей

Новые технологии — это хорошо, но не всегда лучше, чем более простые и проверенные подходы к обеспечению безопасности. Сегодня тросовые предохранительные выключатели включают в себя некоторые сложные функции, но основы остаются прежними. Эти системы по-прежнему являются отличным подходом к обеспечению безопасности на конвейерах и в других приложениях.

Сегодня вы, вероятно, работаете с большим процентом вашей рабочей силы, которой не хватает производственного опыта и знаний о правилах техники безопасности. Простота тросового выключателя позволяет вашим операторам быстро отключить конвейер или технологический процесс.

Хотя эти переключатели просты, очень важно выбрать соответствующие компоненты и правильно их установить. Это обеспечивает высокий уровень безопасности как для ваших операторов, так и для вашего оборудования.

Чтобы узнать больше о безопасности машин, обязательно ознакомьтесь с нашей статьей о 4 преимуществах ПЛК безопасности.

—

Darrell Burkeen

Сертифицированный эксперт по безопасности машин (Tüv Nord)

Jeffrey Leslie

Сертифицированный эксперт по безопасности Machinery Safety Devices

ABBELCITICE Electrication Commervision — JOKBAB Safety DEVICES 9000

ABBELCITICERICTION CHISPICTION DESPECTICE 9000.

ABBELCITICERICTION Business Electrictication Businessem. i150RP

Командные устройства безопасности | i150RP | БОЛЬНОЙ

  • Дом
  • Портфель продуктов
  • Выключатели безопасности
  • Устройства управления безопасностью
  • i150RP
  • Дом
  • Портфель продуктов
  • Выключатели безопасности
  • Устройства управления безопасностью
  • i150RP

Обзор семейства продуктов
Английский
Чешский
датский
Немецкий
испанский
финский
Французский
итальянский
японский язык
Корейский
Голландский
польский
португальский
Русский
Шведский
турецкий
Традиционный китайский
китайский

Ваши преимущества

  • Функция аварийного останова может быть активирована в любой точке троса
  • Большая длина троса уменьшает количество переключателей натяжения троса, что снижает затраты
  • Простая регулировка натяжения троса
  • Прочный металлический корпус обеспечивает высокий уровень защиты выключателя натяжения троса
  • Встроенная кнопка аварийного останова позволяет пользователям активировать функцию аварийного останова на конце троса
  • Доступны удобные системы с тросами различной длины
  • Дополнительные контакты обеспечивают быструю и простую диагностику
  • С Flexi Loop: безопасное последовательное соединение, включая диагностику с минимальными затратами на электромонтаж

Обзор

что опасные движения надежно останавливаются на расстоянии до 75 м. Канат соединен с тросовым выключателем для оптимальной защиты опасных мест, не защищенных защитными кожухами, например, конвейеров. В рабочем положении канат находится под натяжением, а реле безопасности – нормально замкнутые контакты принудительного размыкания – замкнуты. Контакты размыкаются при натяжении троса или при обрыве троса срабатывает функция аварийного останова. Приведение в действие возможно в любой точке троса.

Краткий обзор

  • Канаты длиной до 75 м, с функцией обрыва и натяжения каната
  • Металлический корпус со встроенной кнопкой аварийного останова и индикатором натяжения
  • Поворотный рычаг разблокировки
  • Доступен с кабельным вводом M20 X 1,5 или штекерный разъем M12, совместимый с Flexi Loop (в зависимости от варианта)
  • Элементы переключения замедленного действия с четырьмя контактами

Функциональная безопасность

Функциональная безопасность

Повысьте производительность с помощью решений безопасности от SICK

Приложения

Технический обзор
