Как выбрать счетчик электроэнергии для квартиры, дачи, гаража

Содержание

  • 1 Какие бывают электрические счетчики
    • 1.1 Как выбрать счетчик электроэнергии видео
  • 2 Какой модели стоит отдать преимущества
  • 3 Как выбрать счетчик электроэнергии: дополнительные советы

Каждый человек пытается всеми силами экономить свет, ведь платежки сейчас на него ну очень большие. Конечно, есть и отличные способы сэкономить электричество, но в этой статье мы вам расскажем, как выбрать счетчик электроэнергии и на что обратить особое внимание. Такая статья также будет полезна людям, которые просто решили поменять свой старый счетчик на современный.

Какие бывают электрические счетчики

Изначально хотелось бы рассказать вам, какие существуют электросчетчики, именно такие познания дадут вам понимание, какой стоит выбирать для своего дома.

Сейчас можно выделить следующие изделия, их все вы сможете приобрести.

  1. Индукционные электросчетчики, они могут быть механическими и электронными. Такие устройства считаются классическими их можно встретить повсеместно. Говоря за преимущества таких счетчиков, то стоит выделить их низкую стоимость и долговечность. Хотя, считают показания они не всегда точно. Здесь есть два варианта, как они будут считать: меньше или больше. Если в вашу сторону – тогда повезло, если больше, то вы об этом вряд ли узнаете, пока не поставите другой.
  2. Однотарифные и многотарифные. На счет них сейчас ходит множество споров, ведь в некоторых ситуациях счетчики на несколько тарифов могут помочь существенно сэкономить, но часто бывает и так, что они даже не окупятся за весь период службы. Мы уже разбирали, преимущества и недостатки двухтарифных счетчиков, в этой статье вы найдете информацию, которая поможет сделать выбор.
  3. Класс точности счетчика. Каждый счетчик считает всегда с определенной погрешностью, она указывается на корпусе счетчика (фото ниже). Допустимое значение – 2, такое правило даже прописано в ПУЭ. Выбирая точность, вы должны понимать, обманывать он может и вас.
  4. Мощность. Такую характеристику можно назвать существенной, здесь нужно ориентироваться на то, какое количество энергии потребляет ваша сеть. К примеру, если установлено большой количество бытовой техники, тогда и нагрузки будут существенными. Счетчики бывают рассчитанные на следующий ток от 5 до 100А. Смотрите фото выше.
  5. Однофазные или двухфазные. Здесь все зависит от того, какой тип вы проводки в вашем доме.
  6. Способ крепления. Такие устройства могут крепиться на DIN-рейку или болты.

Как выбрать счетчик электроэнергии видео

Какой модели стоит отдать преимущества

Выше мы вам рассказали, какие вообще существуют модели, теперь мы поговорим только о том, какой лучше выбрать, купить для квартиры, гаража, дачи, частного дома. Узнайте, как работает трехтарифный счетчик.

В первую очередь вы должны четко опираться на характеристики каждого счетчика, а основное – это его мощность. Если с ней не угадать, тогда его установка может оказаться бессмысленной. Все характеристики вы сможете найти в его книге.

Чтобы посчитать все, используйте самый простой способ:

  1. Посмотрите все электроприборы в своем доме, на них указывается номинальная мощность, не забывайте, что у вас есть еще лампы.
  2. Складываем всю мощность между собой.
  3. Если получилось 10 кВт, тогда вам хватить счетчика на 60А.
  4. Если больше, тогда выбирайте счетчик на 100А.

Расчет довольно простой, но помните, технику нужно считать всю. Если у вас получился спорный момент, всегда округляйте к большему, лучше лишний раз переплатить, чем выбрать для своего дома неправильный электрический счетчик.

Также смотрите, на его функциональность, на один тариф или на два. Если вам нужен счетчик на дачу, тогда и не думайте, берите на один тариф, ошибки здесь не будет. А вот в частном доме или квартире к этому вопросу стоит подходить внимательно, ведь далеко не всегда счетчики на несколько тарифов оказываются выгодными. Здесь очень много спорных моментов, которые стоит брать в учет.

Как выбрать счетчик электроэнергии: дополнительные советы

В самом конце статьи хотелось бы сказать несколько слов о том, как выбрать счетчик электроэнергии, и поделиться с вами полезными советами. Внимательно прочитайте их все, они помогут не допустить ошибку и сделают реально все, чтобы вы установили о себе отличный счетчик электроэнергии, который будет экономить ваши средства.

  1. Для гаража всегда выбирайте мощное устройство, в любой момент может появиться необходимость включить сварочный аппарат, дрель и т.д.
  2. Проверяйте все пломбы на корпусе – это очень важно. Дата проверки не должна быть старше двух лет.
  3. Российские производители, такие как: Меркурий, Нева, Энегомера производят качественные устройства, они ничем не уступают зарубежным. Так что, если купить их, вы сможете сэкономить.
  4. Если вас заставляют купить счетчик с автоматизированным учетом – не слушайте. В этом случае жизнь себе упрощает только обслуживающая компания, а вы только переплатите свои средства.
  5. Интересуйтесь, какой уровень шума издает устройство, бывает, когда оно очень громко работает.

Вот мы и рассказали вам, как выбрать счетчик для дома, квартиры, гаража и дачи. Наши советы будут полезными, если их вы будете использовать в полной мере.

Интересная статья по теме: требования к электрическим счетчикам.



Какой тип счетчиков электроэнергии лучше всего подойдет для квартиры?

Любое жилье сегодня оборудовано счетчиками электроэнергии. В старых домах — это советского образца черные механические приборы. Именно их замены требуют поставщики электроэнергии, мотивируя требование невысокой точностью «старых» счетчиков.

Однако только потребителю решать, какой счетчик лучше поставить для квартиры. Естественно, ориентируясь на технические возможности домовой сети.

Виды индивидуальных приборов учета электроэнергии

Счетчик потребления электричества должен быть установлен в любом помещении, куда проведено электричество – квартире, частном доме, гараже.

Установка таких приборов учета (ПУ) необходима для осуществления контроля потребления энергии, начисления платежа по предоставленным абонентом показаниям.

Квартиры и дома оснащаются ПУ при их введении в эксплуатацию.

В некоторых случаях может потребоваться замена:

  • прибор вышел из строя;
  • владелец помещения хочет перенести счетчик в другое место и заодно поменять его на новый;
  • ПУ, по мнению жильцов, «наматывает» лишние киловатты.

Кроме того, замены может потребовать и предприятие-поставщик. Мотивация такова: старые счетчики не в состоянии учитывать электропотребление в небольших объемах, например, включенные лампочки-индикаторы на телевизоре, зарядном устройстве.

Класс точности 2,5, который присущ старым моделям ПУ, не позволяет отслеживать потребление в дежурном режиме.

Новые же модели имеют более высокий класс точности – от 0,5 до 2. Именно их навязчиво рекомендуют устанавливать предприятия ЖКХ, делая акцент на их высокой точности, долговечности (хотя, это спорный вопрос).

В европейских странах такая массовая замена уже давно прошла и «новые» счетчики составляют почти 95% от общего числа ПУ в домах и квартирах.

Типы ПУ электроэнергии

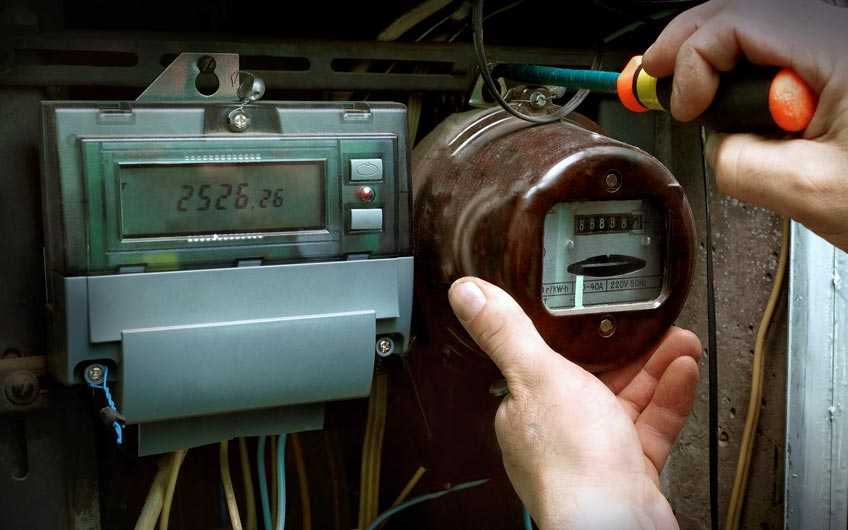

Механические (индукционные) – они стояли в любой квартире советских времен. Работает он по принципу счетов: каждый оборот диска регистрирует определенный объем потребленной энергии.

Долговечность такого ПУ проверена годами: хотя гарантийный срок службы, указанный в техпаспорте, составляет 15 лет, многие уже более полувека пользуются этим прибором без ухудшения технических характеристик.

Электронные ПУ – более современное устройство. В однофазных моделях запрограммированы некие временные периоды, в течение которых производится расчет по разным тарифам. Соответственно такие счетчики делятся на одно, двух— и даже более тарифные.

Электронные ПУ, в свою очередь, делятся на следующие виды:

  1. Однофазные и двухфазные счетчики электроэнергии чаще всего и используют для подключения в жилье, – квартирах и частных домах – небольших офисах, магазинах. Номинальная мощность – от 3 до 7кВт, напряжение 220В. Прибор рассчитан на 13–32А.
  2. Трехфазные производят измерения – 380В, 50Гц. Используются в поселках, где ввод электроэнергии на некоторую площадь возможет только по трехфазной системе. Также его устанавливают на предприятиях, в коммунально-бытовых зданиях.

По способу подключения счетчики подразделяются на ПУ:

  • прямого подключения – подсоединяются сразу в сеть;
  • косвенного включения – подключаются через трансформаторы, а не напрямую.

Какой тип счетчика лучше поставить в квартире?

Сегодня в квартире разрешено устанавливать и механические, и электронные модели. Чтобы определиться с покупкой, необходимо оценить преимущества каждого из счетчиков.

Индукционный ПУ:

  • невысокая стоимость;
  • надежность, проверенная временем;
  • быстрый и простой монтаж.

Электронный счетчик:

  • небольшой размер прибора;
  • высокие показатели точности измерений;
  • разнотарифность и легкое снятие показаний абонентом.

Но есть и минусы:

  1. Механический счетчик занимает больше места, не учитывает потребление электроэнергии в дежурном режиме (это, скорее, минус для поставщика).
  2. Электронная модель стоит существенно дороже и имеет низкий гарантированный срок службы.

В квартирах чаще всего делается упор на подключение однофазных счетчиков электронергии, которые ставятся на замену старых индукционных вариантов. В них достаточно высокий класс точности, а стоят они дешевле трехфазных моделей.

Трехфазные счетчики электроэнергии также могут быть установлены в многоквартирных домах, но подключение их производится не в индивидуальном порядке, а на весь дом в целом.

Выбирая счетчик в квартиру, следует обратить внимание на такие моменты:

  1. Узнайте тип сети. Он указан на старом ПУ. Для однофазного – 220/230В, двухфазного – 220/380В.
  2. Все счетчики, продаваемые в свободном доступе, должны иметь паспорт и быть опломбированы.
  3. Узнайте класс точности. Для квартиры нормальным будет считаться значение в 1,5–2%.

Какой счетчик выбрать: одно- или двухтарифный?

Прежде чем покупать ПУ, посетите организацию – поставщика электроэнергии. Там следует выяснить, какие сегодня используются суточные тарифы в различных временных периодах и используются ли вообще.

Однотарифные счетчики учитывают потребленный объем энергии равномерно, без учета времени суток.

А вот двухтарифные позволяют благодаря встроенным часам производить учет энергии в определенные часы.

Они и созданы были специально для того, чтобы выровнять нагрузку, снизить ее в пиковые часы и мотивировать абонентов использовать электроэнергию ночью.

Двухтарифный счетчик дает реальную экономию. К примеру, в столице в 2015 году установлены такие дифференцированные тарифы на электроэнергию:

  • если установлена газовая плита, то по однотарифному ПУ придется платить по 4,68 рубля за киловатт, а с двухтарифным – 4,91 в дневное время и 1,26 в ночное;
  • если плита – электрическая, разница еще более ощутима: однотарифный счетчик – 3,44 рубля, двухратифный – 3,44 – днем, 0,88 – ночью.

Определяется размер тарифов местной властью и существенно разнится в регионах. При его определении учитывается острота проблемы перегрузок сетей, особенно актуальная для мегаполисов.

Так, в Санкт-Петербурге «ночной» тариф составляет всего 1,61 рубля, в то время как «дневной» — 3 с половиной рубля.

Куда обратиться для подключения счетчика и можно ли это сделать самому?

Установить новый счетчик в квартире можно несколькими способами:

  • привлечь к этому сотрудников компании-поставщика;
  • обратиться к опытному электрику;
  • установить ПУ своими силами.

При самостоятельной замене важно соблюдать некоторые правила:

  • устанавливайте ПУ на высоте не менее 1 метра от пола;
  • счетчик должен висеть максимально ровно, предельно допустимое отклонение – 1%;
  • прибор должен располагаться в доступном месте;
  • помещение должно быть сухим, прогреваемым в холодное время года;
  • если счетчик устанавливается в частном доме на улице, монтируется он в специальной герметичном коробе.

Если со дня производства прибора прошло менее двух лет, поверять счетчик не надо. Для трехфазных моделей этот срок сокращается до 12 месяцев.

Каким бы образом ни было произведено подключение счетчика электроэнергоии , после этого обязательно надо вызвать специалиста из энергоснабжающей компании, который установит тарифы, поставит пломбу и запрограммирует часы. Он также запишет начальные показания прибора.

Если речь идет о замене, самостоятельно снимать старый счетчик нельзя, поскольку повредится пломба. Данные старого и нового прибора послужат для расчета потребленной электроэнергии в текущем месяце.

Видео: Однотарифные или двухтарифные счетчики электроэнергии?

В видеосюжете рассказывается, чем различаются между собой однотарифные и двухтарифные счетчики.

Сравнивается, как идет расчет тарифов в зависимости от выбранного счетчика электроэнергии. Даются советы, какой прибор лучше и выгоднее поставить собственнику у себя в квартире.

Как читать показания счетчика электроэнергии

Любые названия продуктов или компаний, товарные знаки или логотипы, представленные на этой странице, являются собственностью соответствующих владельцев. ComparePower — это неаффилированная, независимая торговая площадка.

Ваш электросчетчик дает вам самую точную информацию о потреблении энергии. Вы можете точно рассчитать, сколько энергии вы используете по дням, месяцам и годам.

Для тех, кто умеет экономить энергию, ваш счетчик энергии сообщит вам, когда вы используете больше электроэнергии, и вы, возможно, захотите контролировать ситуацию.

Если вы обнаружите, что потребляете больше энергии, чем среднестатистический житель Техаса, существует несколько шагов для экономии энергии, и ComparePower может помочь вам найти план, который точно соответствует вашему потреблению энергии, если вы хотите его изменить.

Что такое счетчик электроэнергии?

Электросчетчик — это устройство, которое измеряет потребление электроэнергии. Обычно он находится там, где электричество поступает в ваш дом по линиям электропередач, и вы можете узнать об использовании, чтобы снизить счет за электроэнергию.

Все счетчики работают аналогично пробегу вашего автомобиля и регистрируют общее количество электроэнергии, потребленной в вашем доме или на предприятии с момента установки счетчика.

Зачем учиться считывать показания счетчика электроэнергии?

Ваш электросчетчик может показаться посторонним предметом на стене вашего дома или квартиры, но современные умные счетчики позволяют легко понять ваше потребление энергии.

С помощью этих счетчиков вы можете быстро получить данные о потреблении электроэнергии в режиме реального времени, рассчитать среднегодовые значения и найти простые способы экономии энергии и денег.

Ищете простой способ отслеживать потребление энергии в Техасе? Проверьте Smart Meter Техас.

Типы электросчетчиков

В Техасе есть два основных типа электросчетчиков.

Большинство счетчиков в настоящее время преобразованы в так называемые усовершенствованные системы учета (AMS) или интеллектуальные счетчики.

Счетчики этого типа отправляют цифровые показания вашему поставщику электроэнергии, что устраняет необходимость в том, чтобы кто-то вышел и снял показания с вашего счетчика.

Обычно они регистрируют потребление электроэнергии каждые 15 минут, а не раз в месяц, как это делали старые механические счетчики.

Это дает вам данные о вашем использовании, близкие к реальному времени, которые вы можете использовать для точной оценки того, как сэкономить на счетах за электроэнергию.

Некоторые измерители могут даже подключаться к домашнему дисплею, чтобы вы могли следить за своим использованием, не выходя из дома.

Для сравнения, старые механические счетчики используют вращающийся диск для измерения вашего использования, записанного на вращающихся стрелках или циферблатах.

Самым большим преимуществом интеллектуальных счетчиков является то, что вы и ваш поставщик электроэнергии имеете быстрый доступ к вашему использованию, и ваш поставщик мгновенно узнает, если у вас отключили электричество.

Как считывать показания счетчика электроэнергии

Считывание показаний счетчика — относительно простой процесс, но в некоторых случаях вам потребуется прокрутить несколько экранов.

Общее время: 5 минут

Включение дисплея

Если дисплей на вашем измерителе не горит все время, вам может потребоваться нажать кнопку, чтобы включить его.

Считайте потребление энергии

Когда экран включится, вы увидите ряд цифр, соответствующих вашему потреблению энергии. Помните, что вы видите общее использование с момента первой установки счетчика, поэтому вам нужно будет вычесть последнее общее значение, чтобы найти текущее использование.

Процесс немного сложнее, если у вас старый аналоговый счетчик. Каждый циферблат вращается в противоположном направлении и должен отображать цифры от нуля до девяти.

Вы будете читать числа слева направо, и если стрелка находится между двумя числами, обязательно используйте меньшее число.

Supply:

  • Electricity Meter

Tools:

  • None

Materials: None

Average electricity meter usage and costs in Texas

Last updated: November 2022

Средний тариф на электроэнергию для жилых помещений в Далласе, штат Техас, составляет 13,93 цента/кВтч , что на 13% меньше, чем в среднем по США.

Достался мне самый дешевый эл. Хороший.

Emily (Техас, США)

Использование счетчика электроэнергии для снижения затрат на электроэнергию

Если вы, как и большинство людей, хотите сэкономить деньги, более тщательный анализ потребления электроэнергии может сэкономить вам сотни долларов в год. .

Обращая внимание на всплески энергопотребления, вы сможете найти моменты, когда вам захочется взять ситуацию под контроль.

Имея это в виду, сезонные погодные изменения являются одним из наиболее важных факторов в потреблении электроэнергии для техасцев.

С наступлением лета потребление электроэнергии в некоторых семьях может удвоиться, а то и утроиться.

Принятие таких мер, как герметизация любых утечек воздуха в вашем доме или квартире, может помочь сохранить ваш холодный кондиционер внутри дольше.

Если вы живете в старом доме, вы можете подумать о замене герметика и изоляции, чтобы помочь вашему дому регулировать тепло.

Если это ваш первый год в Техасе или у вас уже давно был один и тот же план, возможно, вы захотите изучить детали своего плана, чтобы увидеть, соответствует ли ваше использование ценам, которые вы платите.

Различные типы планов помогут вам сэкономить деньги благодаря кредитам на счета, если вы используете больше энергии, чем раньше.

Здесь, в ComparePower, мы рекомендуем вам проверять потребление энергии не реже одного раза в год и убедиться, что ваш план на электроэнергию все еще работает.

Более того, вы можете покупать и сравнивать планы на электроэнергию с годовым профилем потребления вашего дома, чтобы найти доступный тариф на электроэнергию для вашего дома в Техасе.

Выбор правильного измерителя качества электроэнергии

Перед покупкой измерителя качества электроэнергии убедитесь, что его характеристики действительно соответствуют вашим потребностям.

Постоянно установленная комплексная система измерения, расположенная на уровне объекта, может предоставлять информацию в режиме реального времени, которая позволит вам быстрее реагировать на нежелательные характеристики системы. . Поскольку капитальные вложения всегда ограничены, мониторинг электрической системы может дать представление о том, на что лучше всего потратить эти средства. Парадоксально, что капитальные затраты на комплексную систему мониторинга могут свести к минимуму другие потенциальные капитальные затраты на ремонт или замену поврежденного оборудования.

Выбор измерителя качества электроэнергии.

Сегодня на рынке представлено множество вариантов, поэтому выбор счетчика, соответствующего вашим требованиям к качеству электроэнергии, может оказаться непростой задачей. Рис. 1 иллюстрирует эволюцию возможностей многих стационарных приборов учета электроэнергии. Сложность счетчиков со временем увеличивалась в зависимости от потребностей — или, в некоторых случаях, предполагаемых потребностей — отрасли. Возможности новейших счетчиков намного превышают стандарты, существовавшие несколько лет назад.

Первым шагом при выборе счетчика является определение цели системы мониторинга. Счетчики, которые измеряют такие параметры, как энергопотребление, пиковое потребление и базовое напряжение/ток, будут менее сложными, но менее дорогими и часто более простыми в использовании, чем счетчики более высокого класса. Но растущая сложность оборудования для конечного использования в современных коммерческих и промышленных объектах может потребовать более мощных измерительных приборов.

В большинстве случаев стоимость счетчика определяет его ограничения, поскольку все измерительные устройства ограничены функциональностью аппаратного, микропрограммного и программного обеспечения. К аппаратным ограничениям относятся объем памяти, скорость процессора, точность и точность дискретных компонентов. Измеряемые ограничения встроенного ПО включают объем памяти и скорость процессора. Программные ограничения включают объем памяти, скорость процессора и операционную платформу. К другим важным ограничениям относятся доступные аксессуары, такие как функции ввода-вывода, интерфейсы устройств связи, пропускная способность и возможности удаленного отображения.

Измерители качества электроэнергии должны иметь базовые функции, такие как возможность захвата, просмотра и подачи сигналов тревоги на основе аномалий или установившихся условий, которые могут повлиять на работу оборудования или процессов. Опять же, счетчик должен быть в состоянии исследовать несколько категорий проблем с качеством электроэнергии. Счетчик, предоставляющий исчерпывающую информацию обо всех категориях качества электроэнергии, будет более полезен на объектах, которым требуются более высокие уровни качества электроэнергии. Понятно, что такой счетчик будет и дороже. Если ваши проблемы распространяются только на такие проблемы, как провалы напряжения или гармоники, то вам может быть лучше использовать измеритель с ограниченными возможностями.

Некоторые производители счетчиков периодически выпускают новые версии микропрограммы счетчиков, которые представляют собой программный код, созданный и протестированный подобно программному обеспечению. Вы загружаете прошивку в постоянное запоминающее устройство (ПЗУ) измерителя, что делает ее постоянной частью его возможностей. После того, как производитель измерителя разработал и закодировал новые функции во встроенном программном обеспечении, вы можете распространять и устанавливать новое встроенное ПО в программируемое ПЗУ измерителя с помощью специального пользовательского интерфейса. Новые выпуски микропрограмм, обычно предоставляемые производителями бесплатно, иногда используются для исправления ошибок в алгоритмах измерения. Возможность обновления микропрограммы измерителя — это дорогостоящий метод улучшения существующего набора функций вашего измерителя без покупки нового оборудования.

Как правило, нагрузки, подлежащие мониторингу в комплексной схеме учета, обычно рассредоточены по объекту. Для получения своевременной информации обо всех измеряемых нагрузках необходимо, чтобы счетчики были соединены с центральной точкой агрегации данных через коммуникационную сеть. Наиболее доступными средствами связи системы мониторинга являются Ethernet, последовательные или модемные соединения, все из которых широко используются. Протокол связи — это специальный набор правил, который определяет, как устройства взаимодействуют друг с другом. Протокол MODBUS является наиболее популярным и широко применяемым в современных системах учета.

Реальный потенциал хорошей системы контроля качества электроэнергии заключается в ее обширной связи между аппаратным и программным обеспечением. В системе мониторинга мощности аппаратное обеспечение собирает и сохраняет данные с точки установки. Затем либо ПК загружает данные, либо измеритель «отправляет» данные на ПК для более конкретной обработки и анализа. Поскольку ПК имеет большой объем памяти и обширные возможности обработки, вы получаете больше информации о состоянии вашей электрической системы за счет дополнительной постобработки. Стационарно установленная измерительная схема имеет дополнительные преимущества, поскольку она обычно проходит через электрическую систему. Если программное обеспечение имеет доступ к данным всех этих счетчиков, вам будет проще определить характеристику качества электроэнергии по всему объекту.

Новые функции и возможности. Современные счетчики решают более широкий круг вопросов, связанных с качеством электроэнергии. Например, функции определения направления возмущений анализируют провалы и выбросы напряжения, а также аварийные события формы волны, чтобы точно определить источник событий либо выше, либо ниже по течению от счетчика. Если вы используете комплексную систему мониторинга качества электроэнергии, эта функция может определить источник события (, рис. 2, ).

Полезной функцией, которая не является новой, является возможность измерения гармонических потоков мощности, которые указывают направление потока мощности на различных гармонических компонентах. В Рис. 3 ниже основная составляющая (60 Гц) поступает от сети к потребляющим ее нагрузкам, как и при нормальных условиях. Поскольку электроэнергия обычно имеет очень низкий импеданс источника, в этом случае третья гармоническая составляющая (180 Гц) поступает в энергосистему. Эта функция обеспечивает простой метод определения не только источника проблемы с гармониками — выше или ниже по потоку от измерительного устройства — но и может предоставить дополнительную информацию об источнике и местоположении проблемы.

Настройка счетчика для отслеживания событий качества электроэнергии иногда может обескураживать из-за путаницы и сложности установки пороговых значений для различных категорий качества электроэнергии. Некоторые доступные измерители предоставляют автоматизированные средства определения того, где должны быть установлены пороги срабатывания сигнализации, в зависимости от контекста измерителя. Функция обучения уставки сигнализации позволяет измерителю «изучить» свое электрическое окружение, а затем соответствующим образом установить пороги сигнализации. Другие производные от этой функции не используют пороги, но управляют хранением событий и сводных отчетов в памяти. В таком случае счетчик записывает все аномалии до тех пор, пока память не заполнится, и в этот момент более значимые события превалируют над менее значительными.

Буква и дух спецификации измерения.

Конечное преимущество комплексной системы мониторинга качества электроэнергии заключается в том, что она помогает быстро обнаруживать и устранять проблемы. Спецификации счетчика могут быть полезным инструментом, который поможет вам выбрать счетчик, отвечающий вашим потребностям и решающий ваши проблемы с электричеством. Поскольку спецификации указывают на возможности измерителя, они также подразумевают его ограничения. Однако понимание технических характеристик счетчика может быть затруднено.

Когда вы отправляете запрос на участие в торгах, у вас есть список требований или спецификаций, которым должен соответствовать счетчик, прежде чем его можно будет считать применимым. Производители счетчиков изучают спецификации, чтобы увидеть, соответствуют ли им их продукты и в какой степени. Но продукт, который соответствует «букве» ваших спецификаций, не обязательно будет соответствовать их «духу».

Например, если у вас возникли проблемы с изоляцией двигателей оборудования, вы можете захотеть отслеживать события переходных перенапряжений, чтобы определить, влияют ли переходные перенапряжения на электрическую систему. Большинство основных измерителей могут контролировать некоторые переходные перенапряжения, такие как выборка при 65 мкс или 32,5 мкс, на основе определения, данного в IEEE 1159-1995 ( Sidebar ниже). По мере увеличения частоты дискретизации измерителя данные более точно описывают переходное событие. Чем лучше описание переходного события, тем легче будет количественно оценить его серьезность, установить тип его источника или даже определить местонахождение самого источника. На рис. 4 показано событие кратковременного перенапряжения примерно на 750 В, полученное при выборке счетчика с частотой 512 выборок за цикл (32,5 мкс). На рис. 5 ниже показано то же событие переходного перенапряжения, полученное при выборке счетчика с частотой 83 333 выборки за цикл (200 нс) при напряжении более 2500 В. В этом случае очевидно, что измеритель с более низкой частотой дискретизации не точно определил истинную величину события переходного перенапряжения. Опять же, ваша цель использования системы мониторинга должна быть больше, чем просто соответствие критериям, изложенным в спецификации счетчика. Это также должно помочь вам найти и решить проблемы.

Оценка качества электроэнергии на основе стандартов. Относительно новой функцией измерения качества электроэнергии является возможность оценить, насколько электрическая система соответствует стандартам качества электроэнергии, установленным такими организациями, как IEEE или IEC, или другим международным стандартам. Если части стандартов неоднозначны, производитель может позволить себе свободу в их определении, не консультируясь с авторами, чтобы определить его фактическое намерение. Производитель может утверждать, что его продукт соответствует определенному стандарту, избегая при этом потенциально строгих критериев, которые могут потребовать ряда сложных алгоритмов или даже модификаций аппаратного обеспечения. Неблагоприятным результатом такой тактики является то, что вы можете получить измерительные системы, которые не соответствуют своей предполагаемой цели, помогающей обнаруживать и решать проблемы с электричеством.

Решение этой дилеммы состоит в том, чтобы понять, почему данное требование включено в спецификацию счетчика. Хотя многие измерители могут обнаруживать кратковременные перенапряжения в соответствии со стандартом, они не обязательно предоставляют достаточно информации для обнаружения и решения проблемы. Только узнав об электрических счетчиках и поняв, какие функции необходимы для конкретного приложения, вы можете определить, действительно ли данный счетчик обеспечивает требуемые возможности.

Счетчики с расширенными функциями контроля качества электроэнергии становятся все более доступными. Комплексная система измерения качества электроэнергии должна иметь возможность делать больше, чем просто уведомлять пользователя об аномалиях. Он должен быть в состоянии количественно оценить степень, местоположение и источник проблемы. Хотя вы можете использовать спецификации в качестве общего инструмента для выбора систем учета, вы должны быть в состоянии понять, почему требуется конкретная функция и действительно ли данный счетчик может выполнить это требование. В конце концов, система учета, выбранная на основе ее предполагаемой среды, будет лучшим и наиболее экономически эффективным решением проблем качества электроэнергии.

Бикель является штатным специалистом по продуктам в организации по управлению питанием компании Square D/Schneider Electric, Ла-Вернь, штат Теннесси.

Врезка: Категории качества электроэнергии: IEEE Std. 1159 Определения

Многие типы событий, связанных с качеством электроэнергии, могут повлиять на работу оборудования, которое необходимо отслеживать. Стандарт IEEE 1159-1995, Рекомендованная практика IEEE по мониторингу качества электроэнергии, определяет семь основных категорий явлений, связанных с качеством электроэнергии:

  • Переходные процессы

  • Краткая продолжительность вариации

  • ДЛИНАЯ ДЛЯДИНАЯ ПРЕДЛОЖЕНИЯ

  • Дисбаланс напряжения

  • . далее расширяются в подкатегории, которые обеспечивают дополнительное описание/количественное определение на основе некоторой комбинации величины, продолжительности и спектрального содержания. Европейские стандарты также получают поддержку на рынке Северной Америки.
