Таймеры света. Виды и особенности. Применения и монтаж

Таймеры света или реле времени – это устройства, автоматически включающее освещение в запрограммированные часы времени. Таймеры света помогают избегать различных неприятностей по управлению включением освещения, таких как:

  • В аквариуме вовремя не включили свет, из-за чего страдают водоросли и рыбки.
  • В подъезде дома днем и ночью включено освещение без надобности.
  • На садовом участке после захода солнца не включено освещение, хотя электричество в саду проведено.

Такие умные устройства для человека необходимы, потому что они создают комфорт для жизни и экономят энергию. Они выполнены в виде пластиковых моноблоков с панелью, на лицевой стороне которой находятся органы управления. Таймеры подразделяются по своим свойствам.

По принципу работы таймеры света делятся на:

  • Электромеханические.
  • Электронные.

Периоду работы:

  • Универсальные таймеры света.
  • Случайной коммутации.
  • С обратным счетом времени.
  • Астрономические.
  • Недельные.
  • Суточные.

Методу установки:

  • Стационарные, монтаж в щит, коробку или на DIN рейку.
Условиям работы:
  • Классу защищенности от действия внешней среды.
  • Номинальной мощности подключаемых потребителей.

Свойства таймеров

Электронное реле

Таймеры света, которыми управляет микропроцессор. Программирование осуществляется кнопками, находящимися на лицевой панели. Значения параметров показаны на ЖК дисплее, источником питания служит аккумулятор, либо батарея аккумуляторов.

Достоинствами электронного реле является:
  • Большой выбор модификаций для любых требований по интервалу работы, методу установки и эксплуатационным условиям.
  • Наглядность определенных параметров.
  • Запись программы в память при выключении прибора.
  • Повышенная точность показаний.
  • Создание небольших диапазонов переключения, до 60 секунд.

Из недостатков можно назвать сложное создание программ, возникающие проблемы при выходе из строя аккумулятора.

Чтобы управлять освещением прибегают к помощи электронных реле.

Электромеханическое реле

Этот прибор с механизмом считывания времени работает с помощью синхронного двигателя, подключенного к сети питания. Он применяется для недельной и суточной периодичности работы. Программирование таймера заключается в управлении градуированным колесиком и рычажками, находящимися на лицевой панели.

Существуют таймеры света: стационарные, которые устанавливаются на рейку или в установочную коробку, а также розеточного типа.

Если наименьший диапазон переключения и точность в секундах не важны, то оптимальным выбором будет простая модель таймера электромеханического типа.

Достоинством электромеханических таймеров можно назвать легкость настройки. Но в сравнении с электронными образцами такие модели уступают по параметрам:

  • Повышенный наименьший диапазон переключения, до 15 минут.
  • Низкая точность хода.
  • Сбой программы из-за отсутствия источника дополнительного питания.

Часто встречающаяся поломка этой модели – неисправность регулировочного колеса из-за износа зубьев шестерен. Для устранения причины требуется помощь квалифицированного специалиста.

Разновидности таймеров света

При выборе устройства включения света по времени необходимо рассчитать периоды и диапазон работы таймера. Электронные модели находят применение в своих областях работы, а для своеобразных условий могут лучше подойти электромеханические устройства таймеров с учетом их недостатков и достоинств.

Суточные таймеры

Суточные реле предназначены для определения порядка переключения приборов освещения за суточный период, то есть, в одно время ежедневно. Они удобны для включения в определенное время освещения аквариума, подсветки видеокамеры, отключения неоновой рекламы, запуска освещения вечернего фонтана в парке.

Основным недостатком суточного таймера можно назвать то, что время закатов и восходов солнца постоянно изменяется, это требует постоянной перестройки механизма на разные величины времени. А это создает дискомфорт и неудобство в работе. Если не перестраивать таймер, то через какое-то время реле будет давать значительные погрешности во времени включения. Например, лампы будут включаться тогда, когда это не требуется, когда еще достаточный уровень освещенности.

Недельные таймеры

Часто бывает нужно переключать освещение в определенный день недели. Например, необходимо отключить помещение производственного цеха, включить сигнализацию охраны в пятницу на один час раньше других дней. Для таких задач суточный таймер не подойдет.

Рабочий цикл эксплуатации составляется на программу 7-ми дней, каждую неделю процесс повторяется. Для таких задач используются в основном таймеры с электронной начинкой. По моделям они имеют отличия в числе ячеек памяти и способе определения количества параметров.

Если для недельного реле составить программу одну и ту же на каждый день, то его работа будет соответствовать суточному таймеру.

Астрономические таймеры управления приборами освещения

При изменениях длительности светового дня из-за сезонности времени года, лучше произвести корректировку времени подключения осветительного оборудования. Для таких задач оптимально применить астрономический таймер, который учтет продолжительность светового дня в различные периоды года. Реальный цикл программы эксплуатации астрономической модели таймера составляет один год.

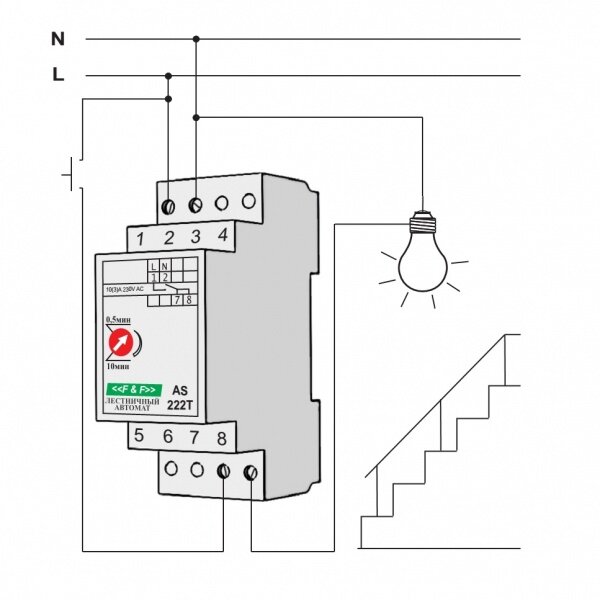

Таймеры обратного отсчета

Такие модели таймеров применяются в основном в подъездах домов для того, чтобы освещение не было включено постоянно и, в то же время, человек, зайдя в подъезд в темноте, не искал без света ступени и не испытывал дискомфорт.

При входе в подъезд человек включает свет, таймер обратного отсчета времени запускается, и выключит свет автоматически через запрограммированный диапазон времени без участия человека. Это экономичное решение, с комфортом для людей.

Случайный таймер света

Такой таймер предназначен для создания безопасности оставленного без присмотра жилья. Когда хозяев дома нет на месте, на таймере задается эффект присутствия. С этой задачей и призван справляться таймер случайного включения света. В его конструкцию встроен генератор случайных величин, который в случайном порядке с различными произвольными диапазонами времени включает и выключает свет в разных комнатах, создавая эффект присутствия хозяев дома.

Универсальные таймеры света

Если заказчику требуется применить несколько разных функций, то оптимальным выбором будет универсальная модель таймера. В нем сочетаются функции сезонного изменения порядка включения с функцией выключения света через определенный небольшой интервал времени.

Такие типы устройств имеют стоимость выше, они сложнее в эксплуатации и настройке. Не нужно гнаться за большим числом программных функций, лучше выбрать то, что нужно именно вам.

Монтаж таймеров

При выборе устройства отсчета времени необходимо определиться с целями и задачами, которые он должен выполнять, со способом установки прибора.

Розеточный тип реле

Использование реле для подключения в розетку возможно с приборами освещения со стандартной вилкой включения домашней сети 220 вольт переменного тока.

Достоинствами этих таймеров можно назвать:
  • Установка без вспомогательной проводки.
  • Мобильность, можно переносить в любую розетку.
  • Малые габариты, компактность.
  • Простота эксплуатации и легкость установки.

Но они не подойдут для управления освещением всей квартиры, не смогут обеспечить большую мощность потребителей. Для таких целей существуют другие программируемые модели розеток, например, с WI-FI.

Стационарные реле времени

Если необходимо создать управление общим освещением всего дома или на предприятии, а не отдельными приборами, то выбирают таймеры света стационарного назначения.

Они устанавливаются в специальную коробку или на рейку распределительного щита. Такая установка требует вспомогательных усилий по сравнению с розеточным типом, а также необходимы материальные затраты. Но преимущества перекрывают недостатки: достигается единство управления и возможность питания потребителей с большой мощностью в системе.

Допустимая мощность освещения

При подключении в работу таймера нужно выполнять правило общей мощности. В сумме она не должна быть больше мощности таймера включения освещения. Необходимые параметры обозначены в инструкции на оборудование, или указаны на информационной табличке.

Защитная функция таймера от внешней среды

Воздействие факторов внешней обстановки в виде пыли, воды и других факторов неблагоприятно сказывается на эксплуатации таймера. Класс защищенности IP должен быть выбран по условиям работы.

Выбор таймера

Перед выбором таймера, сначала определите цели, которых вы хотите достигнуть. В соответствии с целями и задачами определяют нужный функционал прибора и его точность при эксплуатации.

Не стоит выбирать прибор, имеющий очень много функций, если вам это не пригодится, не нужен астрономический таймер при работе с домашним аквариумом, в котором присутствует суточный цикл освещения, и диапазоны включения и отключения около 30 минут. Проконтролируйте мощность таймера, она не должна быть меньше мощности потребителей приборов освещения. Степень защиты также нужна такая, которая будет удовлетворять условиям эксплуатации.

Похожие темы:
  • Реле времени. Виды и маркировка. Особенности. Плюсы и минусы
  • Реле контроля напряжения. Виды и работа. Как выбрать и установить
  • Виды реле и применение. Работа и назначение. Особенности
  • Реле приоритета. Виды и работа. Применение и свойства

принцип действия и виды устройств

Отключение электропитания по желанию и без применения физических усилий – это реальность, как и дымящаяся чашка утреннего кофе на столе. Вариантов применения интеллектуального приспособления такого рода масса: от бытового использования до оптимизации сложнейших производственных процессов.

Реализовать идею поможет выключатель с таймером отключения, позволяющий в нужное время прервать поток электроэнергии к оборудованию. В предложенной нами статье изложен принцип действия, описаны разновидности прибора. В помощь будущим покупателям приведены рекомендации по выбору.

Содержание статьи:

  • Разновидности коммутируемых устройств
  • Особенности устройств с таймером отключения
    • Основные типы приборов
    • Как работает временной выключатель?
  • Какой вид прибора лучше выбрать?
  • Выводы и полезное видео по теме

Разновидности коммутируемых устройств

Все модели выключателей, предлагаемые многочисленными производителями, отличаются внешним видом, материалом изготовления, своими возможностями и, как результат, ценой.

Более того, на стоимость одной единицы товара оказывает влияние и узнаваемость бренда – китайские приспособления выгодно выделяются на фоне конкурентов. При желании можно подобрать многофункциональное устройство по цене, более чем приемлемой.

Способ управления, доступный пользователю, является одним из признаков, по которому можно классифицировать все изделия.

Галерея изображений

Фото из

Клавишники – приспособления клавишного типа. Они способны управлять 1, 2, 3 или 4 электроточками – по количеству имеющихся клавиш. Подключить их можно своими руками, пользуясь схемой, предоставляемой производителем

Модель, оснащенная пультом, – это более комфортный вариант, открывающий новые горизонты владельцу. Более того, часто в качестве органа управления возможно использовать пульт от другой бытовой техники

Сенсорные решения – когда для выполнения нужного процесса достаточно легкого прикосновения к участку лицевой панели. Производители могут добавлять опции, обеспечивающие регулировку яркости света – пользователь будет влиять на интенсивность освещения

Временной выключатель – изделие, оснащенное таймером. Его основная особенность заключается в умении размыкать цепь электропитания в указанный интервал времени без присутствия владельца

Выключатели клавишного типа

Модель, оснащенная пультом

Выключатели с регулировкой интенсивностью освещения

Временной выключатель

Использование последних не ограничивается освещением – приборы могут настраиваться на регулировку любого объекта, использующего для своего функционирования электрический ток. Это вентиляторы, чайники, бойлеры и прочая бытовая техника. А также , водоснабжения и отопления.

Кроме того, приспособления делятся в зависимости от типа монтажа (скрытые и наружные), соединения контактов в механизме (винт или пластина), выдерживаемого напряжения, степени защиты от пыли и влаги.

Особенности устройств с таймером отключения

Выключатели с часовым механизмом/таймером позволяют управлять светом, включая/выключая его в заданный временной промежуток. Они отличаются способом управления, внешним видом и функциональностью.

Основные типы приборов

Коммутируемые устройства с выдержкой времени пользуются спросом для домашнего и промышленного использования. Они могут устанавливаться на лестничных площадках многоэтажек, при входе в частный дом, гараж, подвал, в офисных помещениях.

Применяются также для оптимизации производственных процессов, когда требуется задать четкий временной интервал для работы отдельных механизмов или оборудования.

Такие выключатели часто имеют расширенный спектр возможностей, предусмотренных производителем или самим владельцем. Благодаря дополнительным приспособлениям они будут срабатывать на звук, свет, движение

Датчики, отвечающие на внешний раздражитель в виде хлопка, появления объекта в поле зрения и прочего, монтируются прямо в корпус выключателя.

Таймер коммутируемого прибора, в зависимости от принципа настройки, может быть механический или электронный/цифровой.

Пользователь может им управлять, задавая желаемые настройки, следующими способами:

  • прокручивая регулирующее колесико или выставляя микропереключатели в нужное положение;
  • используя кнопки, содержащиеся на лицевой панели, которые могут быть физическими или сенсорными;
  • задавать команды на включение/выключение дистанционно – с пульта или гаджета.

Размер временного интервала, заставляющего выключатель будет срабатывать, может составлять несколько секунд, минут, часов, дней или недель. Есть модели, работа которых планируется сразу на 365 дней.

Для управления функционированием конкретных бытовых приборов, таких как светильник, кофеварка или водонагреватель, часто используют – умное приспособление, отличающееся широким ассортиментом.

Галерея изображений

Фото из

Розеточный тип выключателя – когда изделие оснащено разъемом для включения вилок, настраиваемым и управляемым таймером, содержащимся внутри. Некоторые модели – еще и дополнительными датчиками

Прибор клавишного или сенсорного типа, который умеет отключить электропитание с задержкой во времени. Его рабочий механизм содержит реле времени. Например, после прикосновения человеком для включения лампочки в коридоре проходит 0,5-3 минуты до разрыва электроцепи, чего вполне хватит, чтобы снять верхнюю одежду

Модель, позволяющая контролировать несколько электролиний. Такое устройство устанавливается в щиток на din-рейку и относится к изделиям скрытого монтажа. Его управление может быть электронным или механическим, а количество функций варьироваться от банального отключения питания по таймеру до сложных реакций на различные раздражители, когда реле является одним из элементов системы умного дома

Программируемое устройство, монтируемое непосредственно в распредкоробку, управляющее определенным питающим проводом. Его настройку осуществляют с помощью приложения, скачанного на личный гаджет – смартфон, планшет

Розеточный тип выключателя

Прибор клавишного типа

Устройство устанавливается в щиток на din-рейку

Программируемое устройство

Стоимость приспособлений полностью зависит от возможностей – чем их больше, чем дороже придется заплатить за покупку.

Как работает временной выключатель?

Принцип работы коммутирующих устройств с таймером построен на том, что они в нужный отрезок времени, указанный пользователем, замыкают или разъединяют электрическую цепь, лишая управляемый прибор питания. В результате такого действия происходит отключение света в нужном помещении без физического участия владельца в этом процессе.

Чтобы обеспечить функционирование прибора, его рабочий механизм оснащается микросхемой, временным реле, микроконтроллерами, выпрямительным диодом, резисторами и прочими деталями, принимающими участие в организации умного и экономного управления освещением, вентилятором или иной техникой.

В устройствах с механической регулировкой циклы работы задаются поворотом диска, а в электронных аналогах – нажатием на лицевой панели или пульте нужных кнопок

Временные выключатели, активизирующиеся механическим способом, работают благодаря микропереключателям, активизирующим реле. Именно эти элементы конструкции позволяют при наступлении указанного пользователем момента включить/выключить питающую линию электросети.

Большое распространение среди недорогих моделей получили розеточные выключатели. Их настройку может выполнить любой пользователь, даже не имеющий гаджета и подключения ко Всемирной сети. Для этого предстоит выбрать вариант с механическим управлением.

Галерея изображений

Фото из

Нужнот проверить технические характеристики

Поставить рычаг в положение вкл

Установить текущее время

Указываем промежуток времени для срабатывания команды

Каждый из сегментов механических моделей может соответствовать 15-30 минутам. Это характерно для суточных приспособлений.

Отличительная черта умных приборов с таймером – зависимость от сети. Они могут быть:

  • полностью зависимыми;
  • автономными.

В первом случае приспособление нуждается в питании, а любые перебои с электроснабжением приводят к сбою программы.

Второй вариант – независимость от внешнего источника. Точнее, она может быть частичной, когда при наличии электричества устройство его использует, а при отключении переходит на резервное питание.

Для этого в конструкции имеется аккумулятор, рассчитанный на определенное время работы. У некоторых моделей оно может достигать суток и более. Коммутируемое устройство с электронным способом управления настраивается с использованием кнопок или мобильного приложения.

Галерея изображений

Фото из

Решение без дисплея – настройка происходит путем выбора одного из вариантов, предлагаемых производителем. Реле времени является одним из элементов рабочего механизма

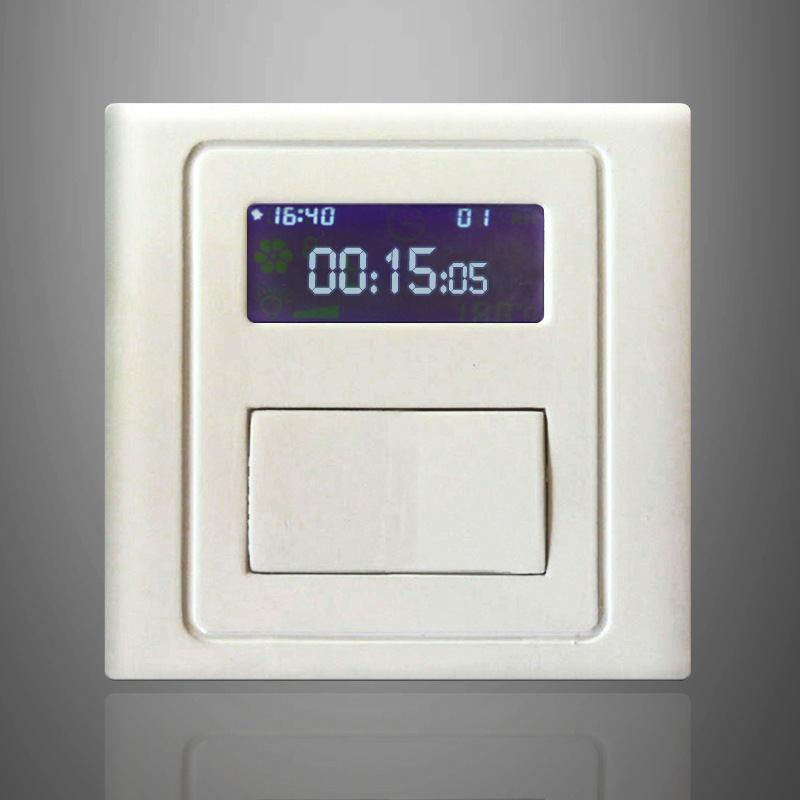

Модель, оснащенная дисплеем, программируется с использованием кнопок, а все действия отображаются на экране. Монтаж аналогичен обычному выключателю, а назначение разъемов подробно указывается в инструкции от производителя

Приспособление с дистанционным программированием посредством приложения, если требуется выполнение более сложных команд. Некоторые изделия оснащены сенсорными кнопками с указанным временным интервалом, который выдерживается после включения пользователем

Многофункциональные выключатели, монтируемые скрытым способом. Они ставятся в щиток и позволяют управлять несколькими питающими линиями. Существуют модели с огромным количеством функций, для выполнения которых дополнительно подключают различные датчики

Выключатель временной без дисплея

Модель, оснащенная дисплеем

Прибор с дистанционным программированием

Многофункциональный выключатель

Количество задаваемых команд и метод программирования зависит от сложности прибора и будет варьироваться. Все тонкости указываются в руководстве по эксплуатации, поставляемом в комплекте с выключателем и крепежами для монтажа.

Какой вид прибора лучше выбрать?

Перед покупкой предстоит четко описать свои потребности. Именно от этого зависит модель коммутируемого устройства с таймером, которая идеально сможет удовлетворить все запросы пользователя.

Следует четко определить место монтажа и нужные функции, которые будут отвечать за выполнение команд – не исключено что для этого понадобится приобрести дополнительные аксессуары в виде датчиков. Или выбрать модификацию, в которой все эти элементы уже встроены в конструкцию умного приспособления.

Для установки в ванной, подвале, на лестничной площадке, перед входом в дом лучше присмотреться к моделям с защитой от вандалов, пыли и влаги

Еще при выборе нужно учитывать следующие факторы:

  • технические возможности – на какое напряжение рассчитано изделие;
  • желаемый тип управления – механический или цифровой;
  • тип монтажа – в розетку, подрозетник, распредкоробку, на din-рейку;
  • условия эксплуатации – нужна ли влагозащита.

Чтобы не запутаться в разнообразии моделей, нужно решить, на какой раздражитель должен реагировать временной выключатель. Или же достаточно наступления указанного времени суток.

Галерея изображений

Фото из

Изделие с откликом на изменение уровня освещенности света – это сумеречный или астрономический таймер. В комплектацию входят фотоэлементы, реагирующие при снижении уровня солнечной активности. Предусмотрена задержка срабатывания, чтобы минимизировать влияние случайных раздражителей

Отклик на появление человека или другого объекта весом, как правило, от 20 кг. Это выключатели, оснащенные датчиком движения. В них таймер программируется на срабатывание при попадании в поле зрения такого раздражителя

Реакция на шум – популярное решение, применяемое в системах интеллектуального обустройства жилища. Такие модели срабатывают на звук определенного диапазона, указанного пользователем в настройках

Задержка времени в 30 секунд или другой интервал, предустановленный производителем. Это самый простой вариант, идеальный для прихожих, лестниц или установки перед входной дверью

Смеречный таймер

Выключатель с датчиком движения и таймером

Выключатель с откликом на шум

Выключатель с задержкой времени

Выбирая среди моделей попроще, нужно решить, какая периодичность требуется при управлении отключением приборов. Если речь идет о процессах, повторяющихся ежедневно, то можно остановиться на суточном варианте.

Когда речь идет о срабатывании в определенные дни недели или месяца, то понадобится приспособление с недельным или месячным таймером. Этот выбор обойдется дороже.

А вот для автоматизации управления несколькими питающими линиями и приборами, установленными на них, подойдет более сложная модификация в виде многофункционального выключателя.

Что касается производителей, то пользователи с многолетним опытом применения умных коммутирующих устройств с выдержкой времени хорошо отзываются о таких фирмах, как Legrand, Feron, Livolo, Orbis.

С видами и маркировкой умных выключателей ознакомит , в которой кроме перечисленных вопросов даны ориентиры выбора и перечислены правила подключения.

Выводы и полезное видео по теме

Обзор выключателей, реагирующих на движение объекта, попавшего в его поле зрения:

Как правильно осуществить программирование электронного таймера выключателя розеточного типа. Об этом в видеоролике:

Правила установки прибора с таймером отключения электронного типа в квартирный щиток описаны в видео:

Ознакомившись с разнообразием моделей выключателей, их особенностями и отличием различных типов, можно подобрать наиболее благоприятное решение для своего дома.

Важно перед покупкой внимательно изучить технические характеристики и правила программирования приспособления и обратить внимание на его возможность функционировать при отключении электропитания.

Расскажите о том, как подбирали выключатель с вмонтированным таймером и использовали полезное в быту устройство. Возможно, в вашем арсенале есть сведения, которые будут полезны посетителям сайта. Пишите, пожалуйста, комментарии в находящемся ниже блок, публикуйте фото по теме, задавайте вопросы.

Выключатель света с таймером | Leviton

Автоматическое включение и выключение света

  • Дом
  • Товары
  • Жилой
  • Переключатели таймера

Leviton Световые выключатели с таймером автоматически выключают и включают свет и электродвигатели в назначенное время. Наш полный ассортимент включает в себя полностью программируемые и интеллектуальные встроенные таймеры с обратным отсчетом, которые идеально подходят для автоматического управления крыльцом и ландшафтным освещением, внутренним освещением, вытяжными вентиляторами в ванных комнатах, обогревательными лампами, гидромассажными ваннами, саунами, вентиляторами на чердаке и многим другим.

Выключатель таймера Преимущества

Удобство

Простое обновление, которое автоматизирует освещение и электродвигатели

Снижение затрат на электроэнергию

Автоматически выключает свет и вытяжные вентиляторы, чтобы они не оставались включенными, когда они не нужны

Выбор правильного переключателя таймера

Управление вытяжным вентилятором в ванной, обогревательной лампой, гидромассажной ванной или вентилятором на чердаке

Вам нужен таймер обратного отсчета
Узнать больше

Управление крыльцом или ландшафтным освещением или насосом в бассейне

Вам нужен программируемый таймер
Узнать больше

Управляйте домашним освещением с помощью приложения

Вам нужен интеллектуальный таймер
Узнать больше

Ознакомьтесь с нашими таймерами

Переключатели таймера обратного отсчета

Недоступно

VPT24-1PZ с безвинтовой настенной панелью, подсветка включена

Недоступно

LHBC

Недоступно

Полезные ссылки/загрузки

Узнайте о таймерах

Как запрограммировать выключатель света с таймером VPT24

Как определить нейтральный провод

Путеводитель по домашнему вдохновению

Как мы можем помочь?

У вас есть вопросы о наших таймерах? Свяжитесь с нами сегодня.

Свяжитесь с нами сегодня

Выключатель света с таймером | Leviton

Автоматическое включение и выключение света

  • Дом
  • Товары
  • Жилой
  • Переключатели таймера

Leviton Световые выключатели с таймером автоматически выключают и включают свет и электродвигатели в назначенное время. Наш полный ассортимент включает в себя полностью программируемые и интеллектуальные встроенные таймеры с обратным отсчетом, которые идеально подходят для автоматического управления крыльцом и ландшафтным освещением, внутренним освещением, вытяжными вентиляторами в ванных комнатах, обогревательными лампами, гидромассажными ваннами, саунами, вентиляторами на чердаке и многим другим.
