Проверка цепей мультиметром или тестером

Часто возникает необходимость использовать мультиметр или тестер для проверки целостности проводных или кабельных линий, обмоток трансформаторов, исправности электронных компонентов и защитных устройств. Рассмотрим особенности применения этих приборов при выполнении проверок.

Некоторые индикаторные отвертки снабжены батарейкой, позволяющей проверять цепи на обрыв. Для этого одного конца проверяемой цепи касаются жалом отвертки, другого – рукой. Пальцем другой руки касаются вывода на рукоятке индикатора. Если проверяемая цепь замкнута, в индикаторе загорается светодиод или лампочка.

Индикаторная отвертка с прозвонкой

Этот метод имеет ряд недостатков:

• из-за наводок в цепях большой протяженности лампочка горит одинаково и при замкнутой, и при разомкнутой цепи;
• риск получить удар электрическим током при ошибочном касании рукой проводника, находящегося под напряжением.

Поэтому индикатором для прозвонки целостности цепей пользуются в исключительных случаях, когда другие методы недоступны. Перед этим внимательно проверяют отсутствие напряжения и наводок как в проверяемых цепях, так и в соседних с ними. Ведь всегда сохраняется риск взять в руки не тот провод или случайно его коснуться.

Содержание

1. Общие правила использования измерительных приборов при прозвонке цепей
2. Проверка целостности проводов и кабелей
3. Проверка полупроводниковых диодов
4. Проверка силовых трансформаторов

Общие правила использования измерительных приборов при прозвонке цепей

Перед прозвонкой тестер или мультиметр переводят в режим измерения сопротивления. У мультиметров есть специальный режим, при выборе которого низкое сопротивление проверяемой цепи подтверждается звуковым сигналом.

Затем прибор обязательно проверяют на исправность, для чего щупы замыкают между собой. При этом он покажет сопротивление цепи, равное нулю. Если этого не произошло, то причина в следующем:

• батарейка прибора разряжена;
• нет контакта в разъемах для подключения соединительных проводов;
• обрыв в соединительных проводах;
• неисправность прибора.

Недорогие приборы комплектуются проводами небольшого сечения, переламывающимися в процессе эксплуатации. Обрыв происходит в местах входа проводников в щупы или разъемы для подключения к прибору. Сначала в этом месте наблюдается излом изоляции.

Комплект соединительных проводов для мультиметра

Гнезда дешевых приборов тоже иногда страдают в процессе эксплуатации, не обеспечивая нормальный электрический контакт.

Проверка целостности проводов и кабелей

Поскольку кабель имеет длину, большую, чем длина соединительных проводников тестера или мультиметра, для прозвонки жил на целостность применяют два способа:

• используют одну из жил кабеля в качестве вспомогательной. Для этого на другом конце кабеля ее соединяют с проверяемой. Сопротивление измеряют между проверяемой и вспомогательной жилами. Многожильные кабели проще проверить, если закоротить между собой все жилы на одном конце.
• Замыкают проверяемую жилу на «землю» и измеряют ее сопротивление на противоположном конце кабеля относительно соединенными с «землей» корпусами электроаппаратов. При этом корпуса должны обязательно соединяться между собой системой уравнивания потенциалов или с использованием кабелей и проводников, не подвергающихся проверке. Если имеются экранированные кабели, то в качестве дополнительного проводника при проверке можно использовать экраны.

Если жилы кабеля одинакового цвета, возникает необходимость их идентифицировать. Для этого приходится вызванивать их по очереди, попутно нанося на жилы метки с цифрами. Для удобства проверку выполняют вдвоем, используя при значительных расстояниях мобильные телефоны или рации в качестве средств связи.

Многожильный контрольный кабель

Порядок действий при идентификации жил кабелей такой.

1. В качестве дополнительного проводника выбирается цветная жила кабеля, а если ее нет – жила соседнего кабеля или корпуса щитков.
2. Один из работающих соединяет перемычкой проверяемую жилу с дополнительной, сообщает об этом напарнику.
3. Напарник ищет жилу в кабеле, измеряя сопротивление между дополнительной и всеми оставшимися непроверенными жилами кабеля по очереди. Как только найдется комбинация с нулевым сопротивлением, он сообщает об этом напарнику, договариваясь о том, какой меткой (цифрой, буквой или знаком) пометить жилы на обоих концах.
4. Проверка производится до тех пор, пока в кабеле не кончатся жилы.

Таким же способом проверяют правильность фазировки кабельных линий: соответствие фаз L1, L2 и L3 на ее концах.

Проверка полупроводниковых диодов

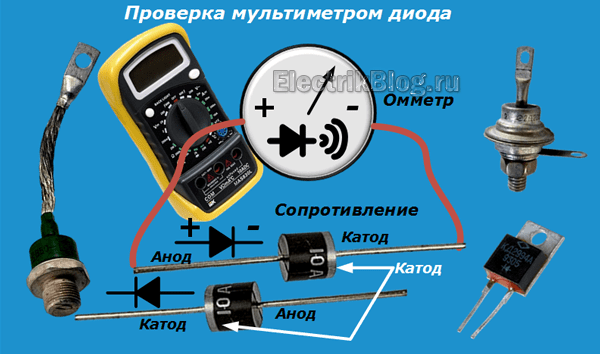

Диоды пропускают ток только в одном направлении. Проверка их мультиметром или тестером представляется возможной из-за наличия в них батарейки – источника постоянного тока. Прибором измеряют сопротивление диода в двух направлениях: прямом и обратном. В прямом направлении его сопротивление мало – сотня Ом. В обратном направлении оно бесконечно велико, для его измерения предел на приборе устанавливается максимально возможным.

Однако этот метод проверки выявляет далеко не все неисправные диоды. Напряжение батарейки мало по сравнению с рабочим напряжением диода. К тому же ток, протекающий через электронный компонент, тоже меньше рабочего значения. А некоторые неисправности полупроводниковых приборов приводят к тому, что их пробой происходит либо при номинальном токе, либо при приложении рабочего обратного напряжения между выводами. После отключения свойства p-n-перехода восстанавливаются, и прибор показывает, что диод исправен. Вычислить неисправный электронный компонент можно только заменой его на заведомо исправный.

Аналогично проверяется исправность и светодиодов, так как принципиально он не отличается от обычного ничем. При проверке сопротивления в прямом направлении светодиод может тускло светиться.

Проверка светодиодов мультиметром

Новый или выпаянный светодиод можно проверить, вставив его в разъем для проверки транзисторов мультиметра или тестера — hFE. Выводы детали вставляются в гнезда для подключения коллектора (С) и эмиттера (Е). В одном из положений исправный диод будет светиться.

Проверка силовых трансформаторов

Мультиметром или тестером можно проверить только целостность обмотки трансформатора. Выявить витковое замыкание не получится, даже если знать величину сопротивления обмотки до поломки. Несколько замкнутых между собой витков изменяют сопротивление настолько незначительно, что точности прибора не хватит для четкой фиксации неисправности. К тому же вторичная обмотка имеет очень маленькое сопротивление – прибор покажет ноль.

Сопротивление первичной обмотки зависит от мощности трансформатора и варьируется в пределах от десятков до сотен Ом. Меньшее сопротивление соответствует большей мощности. Первичная обмотка чаще обрывается, так как для ее намотки используется провод небольшого сечения. Обрывы во вторичной обмотке чаще всего связаны с отсутствием контакта в месте подключения проводов к выводам.

Измерение холостого хода трансформатора

Витковые замыкания в трансформаторах выявляются по косвенным признакам. Для этого от него отключают нагрузку и включают на холостой ход.

1. Измеряют напряжение на вторичной обмотке – если оно меньше номинального при напряжении в сети не менее 220 В, то в одной из обмоток витковое замыкание.
2. Измеряют ток холостого хода трансформатора. У исправного устройства он не превышает 10% от номинального. Однако увеличение тока холостого хода может произойти и из-за повреждения в магнитопроводе.
3. Через несколько минут отключают трансформатор и проверяют нагрев его обмоток. При сильном или локальном нагреве обмоток в них существует витковое замыкание.
4. При срабатывании защитных устройств (предохранителей, автоматических выключателей) на входе трансформатора при отключенной нагрузке в нем точно существует витковое замыкание.

Оцените качество статьи:

Как Прозвонить Провода в Машине Мультиметром • Проверка на целостность

Один из самых востребованных, особенно в быту, режимов работы мультиметра – это «прозвонка». Именно с помощью этой функции можно найти, обрыв в электрической цепи или замыкание, а это, зачастую, позволяет быстро диагностировать и устранить неисправность.

Проверить целостность цепи можно было и раньше, используя режим замера сопротивления — омметра. Главное же отличие прозвонки в том, что при замерах, если электрическая связь есть между тестируемыми участками то, дополнительно к показаниям на экране, раздаётся звуковой сигнал — зуммер, от сюда и возник термин прозвонка или прозвон.

Этот звуковой сигнал значительно ускоряет процесс проверки, вам не приходится отвлекаться, смотреть на экран, да и не всегда это удобно, а услышав зуммер (либо не услышав) вы уже знаете результат. Особенно это полезно при массовых замерах, например, при поиске в пучке проводов одного определенного.

Как пользоваться мультиметром в автомобиле: подробная инструкция

У некоторых бюджетных электронных тестеров нет отдельного режима прозвонки со звуковым оповещением, но при этом проверить целостность цепи можно и ими, только это не так удобно.

Мнение эксперта

It-Technology, Cпециалист по электроэнергетике и электронике

Задавайте вопросы «Специалисту по модернизации систем энергогенерации»

Как прозвонить провода своими руками После чего измерять по обычной схеме, описанной выше, и смотреть за изменением показаний на экране если изменения есть цепь цела. Спрашивайте, я на связи!

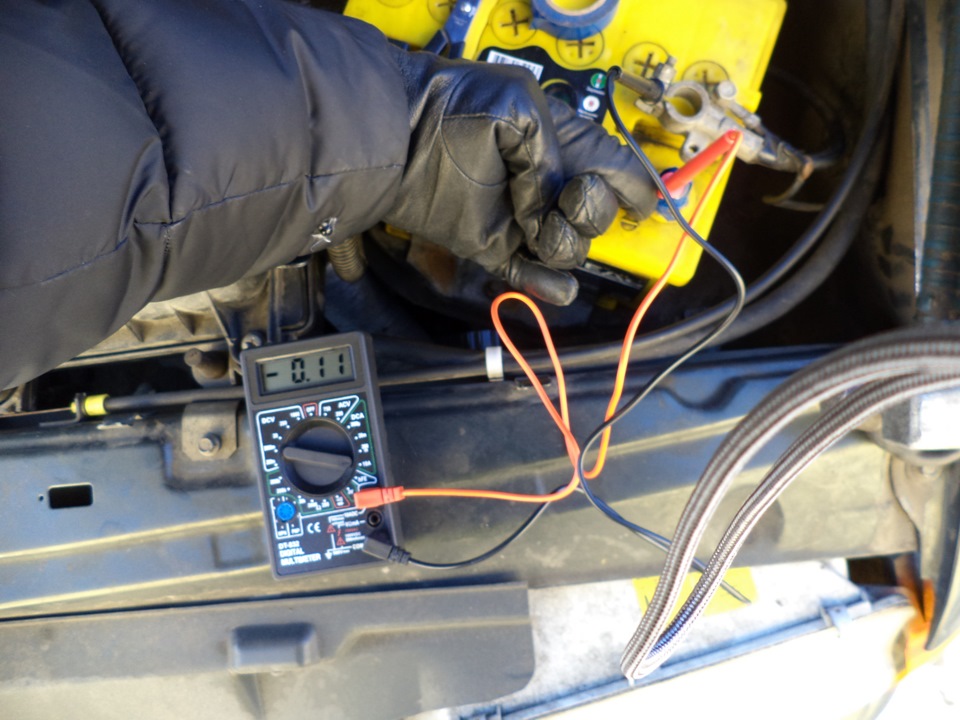

Как найти коротыш в автомобильной проводке мультиметром

Прозвонка мультиметром провода

1. Устанавливаем щупы в разъемы мультиметра:

2. Переводим колесо управления в режим прозвонки , который промаркирован соответствующим образом (значок диода и зуммера)
На экране, при этом, должна высветится единица.

3. Проверяем правильность работы мультиметра , соединяя контакты щупов, закоротив их.

Если прибор работает правильно, вы услышите звук зуммера, а на экране высветится значение близкое к нулю.

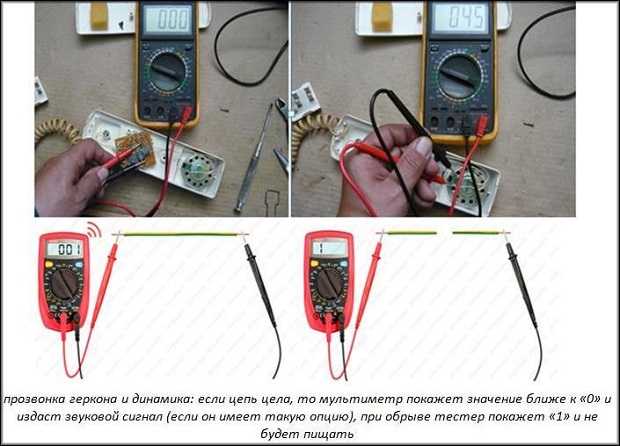

4. Прозваниваем провод . Прикладывая щупы мультиметра к его жилам с двух сторон, как показано на изображении ниже. Если проводник целый, то вы сразу же услышите звуковой сигнал зуммера, а показания на экране будут близкие к «0», например 0,001.

Если же жила провода повреждена и один из её концов не имеет электрической связи со вторым, то показания мультиметра не изменятся, будет высвечиваться «1» и звукового сигнала не будет.

Какое освещение Вы предпочитаете

ВстроенноеЛюстра

Как видите, всё довольно просто, и вы, если у вас есть под рукой мультиметр, можете сами попробывать прозвонить, что-нибудь. Только я еще раз напомню – не прозванивайте под напряжением, даже под небольшим.

Один из наглядных, часто встречающихся в быту, примеров проверки мультиметром проводки описан в следующей нашей статье — КАК ПРОЗВОНИТЬ РОЗЕТКУ. Это подробная, пошаговая инструкция диагностики неработающей розетки, обязательно изучите её, чтобы понять, как прозванивать электропроводку.

Знакомство с устройством

Для начала предлагаю поговорить про сами мультиметры как электронные устройства. Далее будет представлена подробная инструкция для начинающих или, как это принято говорить, для чайников.

Посмотрим на переднюю панель устройства для измерений показателей в машине и дома. Обычно на лицевой части указано несколько значений. А именно:

• OFF. Здесь все понятно. Прибор находится в выключенном состоянии;
• ACV. Такое обозначение указывает на переменное напряжение;
• Значок Ω означает тут сопротивление;
• DCA является постоянным током;
• Завершает все DCV или постоянное напряжение;
• 3 разъема с соответствующими указателями;
• Непосредственно сам циферблат или электронное табло.

Что касается 3 разъемов. Через них подключаются щупы. Набор с клещами идет в комплекте к МТМ, потому тут все должно быть понятно.

Есть одно замечание относительно того, как и когда подключать те или иные щупы к тестеру. Есть черный провод, который неизменно всегда идет в гнездо, которое обозначено символами COM.

А вот с красным ситуация более сложная. Все зависит от того, какие именно измерения своим цифровым мультиметром вы собираетесь проводить. Когда делаются замеры напряжения в электросети, сопротивления или силы тока номиналом до 200 мА, тогда вам нужен только выход VmA. Если же величина превышает 200 мА, тогда подключайтесь красным щупом к 10 ADC.

Думаю, с этим разобрались. Если сделать все наоборот, долго пользоваться тестером вам не удастся. Причиной тому станет сгоревший предохранитель. Как и в случае с предохранителем прикуривателя в авто, здесь также применяются плавкие элементы.

Аналоговые МТМ

Большинство автомобилистов и электриков отдают предпочтение цифровым мультиметрам. Это современные устройства с широкими функциональными возможностями.

Но на рынке также присутствуют устаревшие приборы. Их называют аналоговыми или стрелочными. Кому как удобнее. Но вот их характеристики и эффективность значительно уступают цифровым решениям. Пользоваться стрелочным тестером не лучший вариант, поскольку у шкалы больше погрешность.

Да и в целом пользоваться подобными аппаратами не особо удобно. Лучше сразу переходить на цифровые приборы хорошего качества.

Хотя не буду скрывать, что некоторые продолжают пользоваться цифровыми тестерами. Вероятно, они у них давно в наборе инструментов , либо просто автомобилист не хочет тратить деньги на цифровой аппарат, поскольку его полностью устраивает его стрелочный мультиметр.

Мнение эксперта

It-Technology, Cпециалист по электроэнергетике и электронике

Задавайте вопросы «Специалисту по модернизации систем энергогенерации»

Неисправность и обрыв проводки автомобиля. Диагностика своими руками — Авто Гуру Подобным образом с помощью прозвонки мультиметром фиксируется короткое замыкание проводников, которые в рабочем состоянии не должны иметь между собой контакта. Спрашивайте, я на связи!

Как прозванивать мультиметром

• Переключатель ставится в любое положение в зоне ;
• Выбирается подходящий диапазон измерений;
• Перед операцией отключается питание в сети обязательно;
• Иначе тестер не покажет правильное значение;
• Если видите цифру 1 на табло, либо значения Over и Ol, тогда следует выставить более высокий диапазон;
• В противном случае произойдет перегрузка;
• При появлении 0 тестер переводится в меньший диапазон.

Инструкция по использованию

Теперь немного подробнее расскажу вам о том, как своими руками воспользоваться мультиметром цифрового типа, чтобы сделать разные замеры параметров.

Чтобы все было более понятно, про каждую процедуру поведаю отдельно. Если вам есть чем дополнить эту инструкцию, обязательно пишите в комментариях.

Напряжение

Измерить напряжение самостоятельно не сложно. Но подробная инструкция на такой случай точно не помешает.

• Переведите переключатель в соответствующее положение;
• В сети, где имеется переменное напряжение, стрелка должна располагаться в зоне ACV;
• Щупы МТМ идут в гнезда СОМ и VΩmA;
• Теперь выставляйте подходящий примерный диапазон;
• Если сомневаетесь, переводите в максимальное значение;
• Когда на табло появится цифра, можно отрегулировать положение;
• Если это сеть с постоянным напряжением, МТМ применяется так же;
• Но во втором случае переключатель лучше поставить в положение 20 В;
• Щупы к цепям следует подключать строго параллельно.

Вы наглядно можете видеть, что ничего сложного в этой процедуре нет. А потому вы с легкостью своими руками сможете измерять напряжение, которое сейчас наблюдается в электросети. Как переменное, так и постоянное.

Тут главное не касаться голыми руками к щупу, поскольку он будет находиться под воздействием тока.

Сила тока

Для определения параметров тока первым шагом является ответ на вопрос о том, какой именно ток идет по проводке. Он бывает переменным и постоянным.

Далее вы смотрите по оборудованию или прибору, какое ориентировочное значение тут может быть. Измеряется показатель в Амперах, то есть обозначается буквой А.

• В зависимости от параметров примерного напряжения, красный щуп идет в соответствующее гнездо Ω;
• Сначала щуп лучше поставить туда, где токовое значение выше;
• Если на табло увидите меньшее значение, можно переключиться;
• При необходимости уменьшите диапазон измерения;
• Когда МТМ используется в роли амперметра, подключение к цепи происходит последовательно.

И тут, как видите, можно легко справиться самостоятельно. Задача по замерам силы тока выполнена. Потому переходим к следующему пункту.

Сопротивление

Самым простым и безопасным мероприятием с применением МТМ является замеры сопротивления.

Как проверить электрическую непрерывность

К

Тимоти Тиле

Тимоти Тиле

Тимоти Тиле — местный электрик № 176 IBEW с более чем 30-летним опытом работы в жилых, коммерческих и промышленных электросетях. Он имеет степень младшего специалиста в области электроники и прошел четырехлетнее обучение. Он писал для The Spruce о проектах электропроводки и домашней установки более восьми лет.

Узнайте больше о The Spruce’s
Редакционный процесс

Обновлено 28.11.22

Рассмотрено

Ларри Кэмпбелл

Рассмотрено
Ларри Кэмпбелл

Ларри Кэмпбелл — подрядчик-электрик с 36-летним опытом работы в области электропроводки в жилых и коммерческих помещениях. Он работал техником-электронщиком, а затем инженером в IBM Corp. , является членом Наблюдательного совета Spruce Home Improvement Review Board.

Узнайте больше о The Spruce’s
Наблюдательный совет

Стив С / Wikimedia Commons / CC BY 2.0

В этой статье

• Основы тестера непрерывности

• Основы мультиметра

• Инструкции: тестер непрерывности

• Как проверить целостность цепи с помощью мультиметра

• Тестирование других устройств

Обзор проекта

В ходе ремонта электрооборудования профессиональным электрикам и опытным домашним мастерам может потребоваться проверить настенные выключатели, осветительные приборы, лампы или другие устройства, чтобы убедиться, что их внутренние электрические пути не повреждены или непрерывны. Этот простой диагностический тест может помочь точно определить причину электрической проблемы. Например, если потолочный светильник не работает, отсоединение светильника и настенного выключателя и проверка каждого из них на непрерывность могут определить, какое устройство нуждается в замене.

Среди различных диагностических инструментов, которые электрики и серьезные домашние мастера используют в ходе ремонта электрооборудования, есть два, которые часто используются для проверки устройств и проводки на целостность: тестер для проверки целостности цепи и мультиметр .

Что такое тестер непрерывности?

Тестер непрерывности представляет собой небольшое устройство с питанием от батареи, двумя электрическими проводами и внутренней лампочкой или светодиодом. Он используется только для одной задачи: проверки переключателей и других устройств, чтобы увидеть, не повреждены ли их внутренние электрические цепи. Когда провода подключены к обоим концам электрической цепи и тестер включен, небольшой электрический заряд, обеспечиваемый батареей, будет течь по этой цепи и вызывать свечение лампочки тестера, если электрическая цепь устройства не повреждена. Отсутствие свечения означает, что электрический путь неисправен или прерван.

 Амазон

Что такое мультиметр?

Мультиметр — это инструмент электрика с батарейным питанием, который выполняет несколько функций: проверка проводки на напряжение, силу тока или сопротивление. Именно с помощью функции сопротивления мультиметр может проверить выключатель, осветительную арматуру или другое устройство на целостность цепи. Сопротивление, измеряемое в омах, является мерой противодействия (сопротивления) свободному протеканию тока по проводам или другим металлическим дорожкам. Идеальная металлическая дорожка будет иметь сопротивление 0 Ом, в то время как сломанная дорожка покажет очень высокое или бесконечное сопротивление.

Ель / Марго Кавин

Основы тестера непрерывности

Тестер непрерывности — это устройство, работающее от батареек. Он имеет заостренный металлический щуп на одном конце и проволочный провод с зажимом типа «крокодил» или щупом на другом конце. Он используется для проверки непрерывности металлических дорожек, и вы можете увидеть, как он работает, просто коснувшись металлического щупа и провода вместе. При этом вы завершаете путь цепи, и свет или зуммер гаснут, чтобы указать, что есть полный, непрерывный путь. Аналогичным образом можно проверить любой электрический путь в цепи, приборе или устройстве.

Эти тестеры отлично подходят для проверки правильности работы таких устройств, как однополюсный переключатель, или для проверки проводки лампы, чтобы убедиться, что электрический путь не поврежден.

Профессиональные электрики могут использовать тестер непрерывности несколькими способами. В умелых руках, например, тестер непрерывности может даже определить, существует ли короткое замыкание: если два провода в изолированном кабеле сплавились вместе, тестер загорится, если вы прикоснетесь одним щупом к черному проводу, а другим — к проводу. белый провод.

Однако для большинства домашних мастеров этот инструмент чаще всего используется просто для проверки непрерывности переключателей и других устройств.

Предупреждение

В отличие от тестера неоновых цепей, имеющего аналогичный внешний вид, тестер непрерывности не предназначен для использования на проводах под напряжением. При проверке устройства на непрерывность лучше всего это делать, полностью отключив устройство от проводов цепи. Если вы используете тестер непрерывности, когда устройство все еще подключено к цепи, важно, чтобы питание цепи было отключено.

Основы мультиметра

Мультиметр — это сложный диагностический инструмент, который может проверять несколько различных электрических проблем. Вы можете протестировать систему на наличие переменного или постоянного напряжения, силы тока, обрыва цепи или короткого замыкания, а также проверить целостность и непрерывность цепей — это называется тестом на непрерывность . Таким образом, в этом режиме инструмент может выполнять ту же функцию, что и тестер непрерывности.

Мультиметр – это инструмент с батарейным питанием и двумя проводами – одним красным и одним черным, которые вставляются в разъемы на инструменте. Противоположные концы проводов снабжены металлическими щупами. На лицевой стороне мультиметра циферблат или цифровая настройка позволяют настроить инструмент на тип теста, который вы хотите провести.

Проверка непрерывности с помощью мультиметра выполняется с использованием настройки на приборе, который измеряет сопротивление электрической цепи. По сути, чем меньше сопротивление на пути, тем выше непрерывность. Например, если вы коснетесь двух проводов мультиметра вместе, он должен показать 0 или отсутствие сопротивления (идеальная непрерывность). С другой стороны, если инструмент показывает бесконечное сопротивление, это указывает на отсутствие пути. При таком использовании инструмент может сообщить вам, завершен ли текущий путь через устройство или он открыт и больше не может использоваться.

Оборудование/инструменты

• Отвертки
• Тестер непрерывности или мультиметр

Как использовать тестер непрерывности на настенном выключателе

То, как вы используете тестер непрерывности, будет зависеть от тестируемого устройства, но общий принцип всегда один и тот же. Небольшой электрический ток проходит через путь устройства, чтобы определить, не повреждено ли оно (сопротивление 0) или сломано (бесконечное сопротивление). Один из самых простых способов понять и попрактиковаться в использовании тестера непрерывности — использовать его на простом однополюсном настенном выключателе.

1. Отключить устройство от цепи

   Выключите автоматический выключатель, управляющий цепью, затем отсоедините настенный выключатель от цепи. (Если вы тестируете другое устройство, его тоже лучше отключить от цепи для тестирования.)

2. Активировать тестер непрерывности

   С батареей, вставленной в тестер непрерывности, включите инструмент и коснитесь одним щупом (обычно фиксированным щупом на конце инструмента) другого вывода (обычно зажимом типа «крокодил», прикрепленным к длинному изолированному проводу). Если инструмент работает правильно, вы увидите, что его внутренняя лампочка или светодиод загораются, указывая на то, что он обнаруживает полный электрический путь. Если тестер не загорается при этом тесте, это означает, что инструмент неисправен, или, возможно, ему нужна свежая батарейка.

3. Прикоснитесь щупами тестера к устройству

   Прикоснитесь двумя выводами тестера непрерывности к противоположным концам электрической цепи устройства. В случае однополюсного настенного выключателя вы прикоснетесь одним проводом к каждой из латунных винтовых клемм на боковой стороне выключателя.

4. Переверните рычаг переключателя

   Переключите рычаг переключателя из положения ON в положение OFF, пока выводы тестера касаются винтовых клемм. В функциональном выключателе лампочка тестера будет светиться, когда рычаг переключателя находится в положении ON, но погаснет, когда рычаг переключателя выключен. Если это не так, то вы обнаружили неисправный переключатель, который необходимо заменить.

   (Точно так же при проверке лампы или другого прибора может потребоваться переключить его переключатель из положения «ВКЛ» в положение «ВЫКЛ».)

   Как проверить целостность цепи с помощью мультиметра

5. Отключить устройство

   Удалите тестируемое устройство из цепи. Это может включать в себя отключение цепи и отсоединение ее от проводов цепи или отключение прибора от розетки.

6. Установка функции мультиметра

   Чтобы проверить непрерывность, поверните диск или установите цифровые элементы управления на тестере в положение «Ом».

   В этом режиме у вас также есть возможность установить множитель, что может немного сбить с толку, если вы не знакомы с этим инструментом. Поскольку тестеры предназначены для проверки широкого диапазона сопротивлений сложных электронных компонентов, они имеют настройки множителя сопротивления, обозначаемые такими маркировками, как X1, X10, XK1 и т. д., управляемые с помощью диска или кнопок. Эти множители сообщают вам, что показания омметра следует умножить на число, указанное на циферблате. Например, если ваш циферблат установлен на X10, а измеритель показывает 50 Ом, фактическое значение сопротивления составляет 10 x 50 или 500 Ом.

   Но для простых проверок целостности выключателей и других устройств настройки множителя не важны. Независимо от того, как установлен множитель инструмента, вы будете искать показание 0 Ом, чтобы указать на идеальную непрерывность в переключателе или любом другом устройстве, которое вы тестируете. Некоторые измерители имеют звуковой сигнал, указывающий на полную непрерывность (сопротивление 0 Ом).

7. Проверка непрерывности

   Прикоснитесь одним щупом тестера к одному концу пути устройства, а другим щупом — к другой стороне. В примере с однополюсным настенным выключателем вы будете прикасаться щупами к двум винтовым клеммам сбоку выключателя. Когда тумблер переключателя находится в положении ON, мультитестер должен показывать 0, если металлическая дорожка в переключателе не повреждена.

   Поверните переключатель переключателя вперед и назад, чтобы убедиться, что внутренний канал открывается и закрывается правильно — мультиметр должен показывать 0 Ом, когда переключатель включен, и бесконечность, когда переключатель выключен.

Проверка других устройств на непрерывность

Теперь, когда вы знаете основы работы тестера непрерывности и мультиметра, вы можете использовать эти же принципы с другими электрическими устройствами. Это просто вопрос определения обоих концов электрического пути устройства и прикосновения щупов тестера или мультиметра к этим точкам.

Вот некоторые из распространенных приложений для проверки непрерывности:

• Проводка контрольной лампы (прикоснитесь одним щупом к одному из штырей штекера, другим к металлическому патрону лампочки; включите и выключите лампу).
• Проверка проводки светильника (прикоснитесь одним щупом к винту заземления светильника, а другим к металлическому патрону лампочки).
• Проверка патрона лампочки (прикоснитесь одним щупом к металлическому внешнему ободу, другим — к месту контакта в основании патрона).
• Устройство для проверки или удлинители (при отсоединенном шнуре проверьте каждый из внутренних проводов от штекера до противоположного конца).
• Проверка предохранителей (прикоснитесь одним щупом к каждому концу предохранителя).
• Проверка лампочек (прикоснитесь одним щупом к внешней резьбе, другим к центру цоколя).

Что такое непрерывность электричества

по Сантош Дас | Последнее обновление: 2 декабря 2019 г.

Узнайте, что такое непрерывность в электричестве, его символ и как проверить непрерывность с помощью мультиметра.

Здесь мы узнаем Что такое непрерывность в электричестве , его символ и как проверить непрерывность с помощью мультиметра.

Содержание

Что такое непрерывность в электричестве?

Непрерывность НЕ НАРУШЕНА Проводящий путь для прохождения электричества. Этот токопроводящий путь может быть изолированным медным электрическим проводом или цепью на печатной плате.

Рабочая замкнутая цепь — простейший пример непрерывности электричества.

Непрерывность в электричестве

Символ непрерывности на мультиметре

Символ непрерывности на мультиметре

Использование проверки целостности цепи в электротехнике и электронике

1. Мультиметр ( аналоговый или цифровой ) можно использовать в режиме проверки целостности цепи для тестирования и проверки наличия электрического провода. Сломан или нет, тестовый предохранитель, переключатели, цепь, электрические соединения, несколько электронных компонентов.
2. Проверка непрерывности используется для проверки того, является ли цепь разомкнутой или замкнутой. Помните, что только полная замкнутая цепь пройдет тест на непрерывность.
3. Проверка непрерывности может использоваться для измерения сопротивления в электрической цепи.

Как выполнить проверку целостности цепи с помощью цифрового мультиметра

1. Вставьте черный измерительный щуп в разъем COM .
2. Затем вставьте красный измерительный щуп в гнездо VΩ
3. Переведите стрелку мультиметра в режим проверки целостности цепи ( см. символ выше ).
4. Прикоснитесь тестовыми проводами к двум концам электрического провода или ножкам/клеммам тестируемого компонента.
5. Цифровой мультиметр будет издавать звуковой сигнал, если токопроводящий путь закрыт ( Continuity PASS ).
6. Мультиметр НЕ издает звуковой сигнал, если токопроводящий путь или цепь разомкнуты ( Continuity FAIL ).
7. Выключите мультиметр, когда тестирование завершено, чтобы продлить срок службы батареи.

Проверка целостности цепи Меры безопасности

• Никогда не выполняйте проверку целостности провода или цепи под напряжением. Выключите и отключите тестируемое устройство от сети.
• Убедитесь, что в проверяемой цепи НЕТ напряжения.
• Убедитесь, что все конденсаторы разряжены.
