Ввод провода в деревянный дом: Как осуществить правильный ввод электричества в деревянный дом | Полезные статьи

Ввод электрического кабеля в деревянный дом. Как правильно ввести кабель в деревянный дом

Дерево относится к наиболее популярным материалам, которые применяются в строительстве зданий. Ввод кабеля в деревянный дом имеет некоторые особенности, которые регламентированы. Древесина относится к природному материалу, который легко воспламеняется. Поэтому при монтаже электрокабеля должна быть обеспечена дополнительная защита. Работы должны проводиться профессионалами согласно установленным нормативам.

Особенности электрификации деревянных строений

Ввод электрического кабеля в деревянный дом происходит через ответвление от главной линии электропередач по воздуху. Для этого надо использовать провод с изоляционным покровом и с поперечным сечением не менее 16 кв. мм. Кабель подводится к дому двумя методами:

1. Воздушный. Самый простой и бюджетный метод. Он не требует больших денежных вложений, монтаж осуществляется быстро. Однако, у воздушного варианта есть существенный минус – провода находятся под высоким риском повреждения.
2. Подземный. Это более надежный и широко применяемый метод, который обеспечивает повышенную безопасность. Несмотря на то, что укладка кабеля под землей требует больше силовых и финансовых затрат, можно не переживать за состояние электрической линии.

Монтажом кабельной линии должны заниматься опытные электрики с допуском. Специалисты выполняют работы в соответствии с установленными нормами ПУЭ, знают, как завести кабель в деревянный дом.

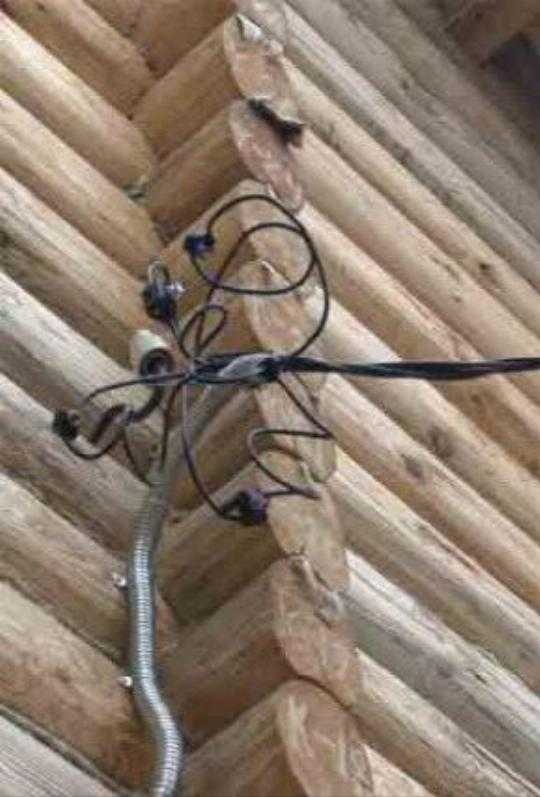

Особенности воздушного ввода

Данный способ подводки электричества к дому не требует больших силовых и временных затрат. Для подведения используется самонесущий кабель с изоляцией. Изоляционный слой должен быть прочным и защищать провода от обрывов и негативных климатических условий. Для подключения провода к высоковольтной линии и для перехода на вводный кабель используется специальная арматура: анкерные зажимы, герметичные сжимы.

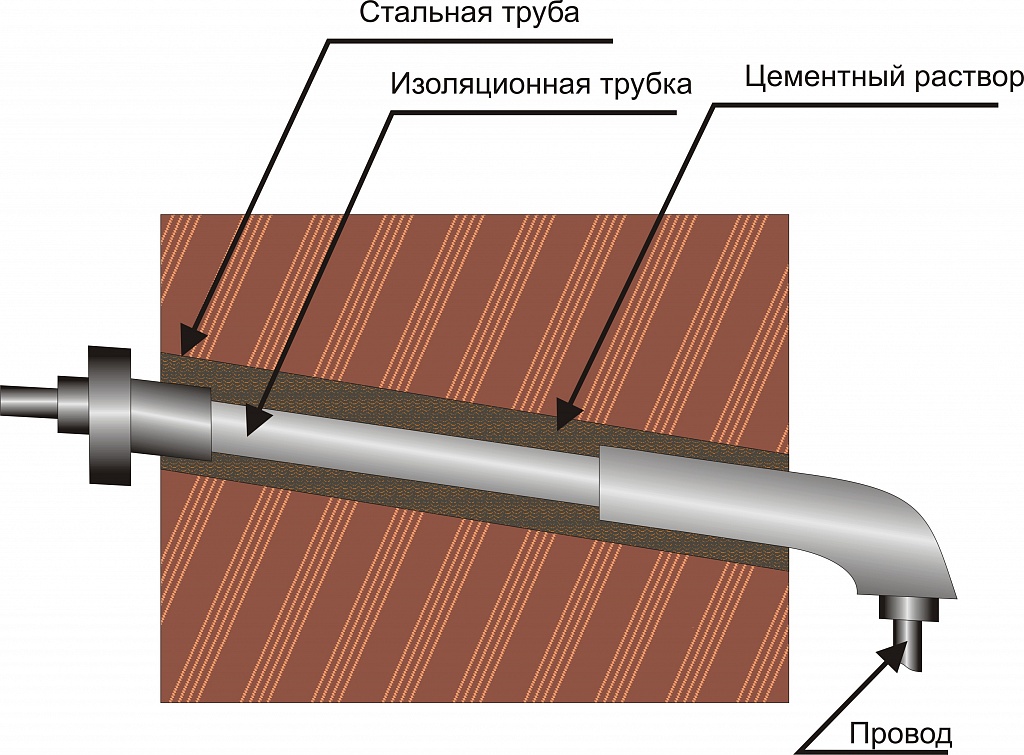

Для организации прохода проводов в стене вделаются отверстия. В них вставляются толстые трубы из стали. Расположение отверстия выбирается таким образом, чтобы зимой около кабеля не образовалась наледь. Обычно отверстия делают в стене или на чердаке. Работы по электроснабжению нельзя проводить самостоятельно, не имея навыков и знаний. Лучше это доверить профессионалам.

Подземный способ

Как ввести кабель в деревянный дом под землей знают квалифицированные электрики. Это самый надежный, но и самый дорогостоящий метод проводки электричества. Для прокладки надо выкопать протяженное углубление. Для укладки проводов должна использоваться металлическая труба. При прокладке подземной системы электроснабжения следует соблюдать следующие правила:

• Введение кабеля через траншею требуется выполнять через специальное отверстие в фундаменте или через стену.
• В грунтовом углублении провода укладываются с наклоном в сторону улицы.
• Участки, где проходят трубы сквозь стену, должны быть заделаны цементным раствором.

Меры предосторожности

Организация системы электроснабжения в деревянном строении требует осторожности и серьезного подхода. Работы должны осуществлять электромонтеры, которые имеют определенные навыки, знают, как сделать ввод кабеля в деревянный дом правильно. Протягивать кабель надо таким образом, чтобы провода для внешней проводки не могли попасть на людей или животных. При проведении работ по вводу электроснабжения в деревянный дом и распределении энергии надо предварительно обесточивать помещение. Протянутые провода не должны быть расположены близко к крыльцу, рядом не должно быть деревьев. Ветки при сильном порыве ветра могут повредить или оборвать провода.

Дополнительная защита ввода

Участок электросети от точки ввода до распределительного устройства считается самым сложным и опасным для жизни. Он не имеет защиты от короткого замыкания и скачков напряжения. По этой причине электрический вводный кабель должен быть оснащен одним из следующих видов защиты:

1. Если расстояние от линии до щитка не больше трех метров, то применяется стальная труба. В нее помещается кабель, и она служит отличной защитой от разных воздействий.
2. На стене снаружи дома монтируется двухполюсный автомат типа А3. При использовании такого защитного устройства щиток распределения энергии можно установить в любом удобном месте.
3. Монтаж защитного устройства на столб, откуда идет ответвление. Так осуществляется защита не только отдельного строения, но и всего участка электроснабжения.

Ввод силового кабеля в деревянный дом требует приобретения проводов и кабелей разного сечения. Параметры изделий побираются в зависимости от предназначения. Все размеры и виды кабельной продукции для организации электроснабжения в деревянных зданиях описаны в правилах установки электроустановок.

Монтаж электрической системы в доме из древесины или бруса требует серьезного подхода. Деревянные конструкции больше других подвержены риску возгоранию. Необходимо не только правильно выполнить монтаж, но и использовать особо прочную кабельную продукцию. Работы по электроснабжению должны проводить профессионалы. Они знают, как правильно ввести кабель в деревянный дом, какие нормативы следует соблюдать. Специалисты нашей компании проконсультируют вас по любому интересующему вопросу.

какой провод использовать, способы прокладки кабеля

Из нашей статьи вы узнаете о том, как сделать ввод электричества в деревянный дом своими руками. Необходимость в этом возникает не только при строительстве нового дома, но и при ремонте старого. Хотя, конечно, в последние годы дерево начало пользоваться огромной популярностью среди дачников – материал экологичен, намного теплее кирпича или шлакоблока, а самое главное – жить в деревянном домике приятнее. Проблема возникает только с пожарной безопасностью и электрической проводкой.

Древесина – это горючий материал, чтобы улучшить показатель безопасности, необходимо качественно ее обработать. А вот про электропроводку мы будем говорить далее. Никаких тонкостей, только основы монтажа систем электроснабжения, характерных для деревянных домов. Все тонкости можно узнать из специализированных сборников – ПУЭ (так сокращенно называются правила устройства электроустановок).

Ввод электроэнергии

Прежде чем рассматривать особенности монтажа ввода электричества в деревянный дом (своими руками это вполне возможно сделать), нужно ответить на один вопрос. А что такое ввод, собственно? Это наиболее ответственный участок электрической проводки. Это расстояние между распределительной коробкой частного дома и линией электропередач. Обратите внимание на то, что монтаж этого участка нужно доверять только специалистам, у которых имеются разрешения на проведение всех работ. Также стоит обратить внимание на то, что прокладка кабеля может осуществляться как по воздуху, так и под землей. Давайте рассмотрим каждый вариант отдельно. И самое главное — расскажем о правилах ввода электричества в деревянные дома.

Прокладка электрики в брусовом доме

Вариант скрытой электропроводки подходит для большинства современных коттеджей и дачных участков. Главные задачи согласно данной технологии — скрыть проводку в перекрытиях, полу, стенах, подать электричество внутренними каналами к выключателям, розеткам. В некоторых случаях (по желанию клиента) выполняется прокладка отдельных кабелей непосредственно к месту установки отдельных электроприборов.

При монтаже электрики в деревянном доме из оцилиндрованного бревна используются деревянные накладки для наружных механизмов разъёмов выключателей розеток. С целью обеспечения ровной площадки под установкой монтаж внутренних выключателей, розеток требует обтесывания бруса.

Воздушная линия

Давайте рассмотрим преимущества и недостатки такого варианта монтажа ввода. Преимуществ не так уж и много, но они весомые – монтаж очень дешевый, а конструкция линии проста до безобразия. Минусов у конструкции намного больше. И самый главный – это низкая эстетичность. Кроме того, линия может быть повреждена деревьями, налипшим снегом. Также следует отметить, что между землей и точкой ввода должно быть расстояние (согласно ПУЭ) не меньше 2,75 м. Не всегда ситуация позволит сделать правильный ввод электричества в деревянный дом.

Соединение с линией электропередач осуществляется при помощи кабеля СИП и специальной арматуры. Для крепежа необходимо, чтобы на доме и опоре были крюки, за которые можно зацепить эту арматуру.

Подсоединение к магистрали ВЛИ

Воздушные линии электропередачи делятся на воздушные линии выполненные изолированными проводами (ВЛИ) и воздушные линии выполненные не изолированными проводами (ВЛ). Предполагаем, что у вас магистраль выполнена современной технологией ВЛИ проводами СИП.

Статьи по теме: Установка счетчика вне дома

Согласно нормативам, ПУЭ (ПУЭ 7, п.2.4.3), абонентское ответвление от ВЛИ (ввод электропитания в деревянный дом) можно делать как с опоры, так и с пролета. Если вы планируете установить вводное устройство на опоре, то предпочтительно сделать абонентский отвод с опоры. Если планируется установить вводное устройство в доме, то нет разницы, делать ответвление от опоры или с пролета.

Напомню, что провода СИП (самонесущие изолированные провода) специально предназначены для воздушных линий электропередач и ими делается ввод электропитания в деревянный дом. СИП не требуют натяжения поддерживающих тросов и «держат» в пролетах сами себя.

Подземная линия электропередач

Сначала рассмотрим преимущества такого обустройства ввода в дом:

1. Высокая степень эстетичности. Никакие «посторонние» предметы не видны, все скрыто от глаз.
2. Эксплуатация происходит максимально безопасно и удобно. Провода и кабели не мешают делать ремонт или иные работы в здании. Сразу стоит отметить, что повредить кабель ввода очень сложно.

Также можно упомянуть и про недостатки ввода электричества в деревянный дом под землей:

1. Некоторые компоненты ввода могут стоить больших денег. Стоимость прокладки воздушной линии существенно ниже.
2. Возникают сложности при прокладке кабеля под землей. Проблема в том, что заранее придется продумывать маршрут, по которому будете вести кабель. Затем нужно выкапывать траншею и в ней по всем требованиям ПУЭ прокладывать кабель.

Кроме того, нужно отметить, что при укладке кабеля в траншею необходимо осуществить еще несколько манипуляций. Например, на дне обязательно нужно обустроить песчаную подушку, а при необходимости всю линию уложить в стальную трубу.

Воздушный способ

Для воздушного способа есть ограничение: согласно нормативам, вводимый в дом кабель должен находиться на высоте не менее 2,75 м. Иногда высоты дома недостаточно. Если это требование выполняется, на стену дома монтируют распределительный щиток с УЗО, к которому подключают кабель от ЛЭП. Если высота дома меньше, необходимо установить стойку.

Существует два способа проведения кабеля воздушным способом. Первый – натянуть между столбами торс, а к нему прикрепить кабель с током на специальных хомутах, второй – натягивать сразу кабель, выбирая специальный изолированный провод, СИП. При этом следует учитывать ряд требований согласно официальным правилам.

СИП-провод подключают с использованием специальной арматуры и специальных изоляторов – изготовленных из стекла, фарфора или полимерных.

Если под воздействием снега, ветра и механических вмешательств предел прочности превышается – арматура разрушается, а кабель остается неповрежденным.

Основные недостатки воздушного ввода в дом электричества – ограничения для подъезда к дому крупной высокой техники и риск повреждений.

Безопасность – это самое главное

Если следовать всем рекомендациям и требованиям ПУЭ, необходимо осуществлять прокладку кабеля максимально качественно. Ведь дело в том, что между распределительным щитом в доме и вводом кабеля промежуток является самым опасным, ответственным и сложным. И если что-то сделать неправильно, то это скажется на безопасности.

Причина этого – отсутствует защита участка электропроводки от скачков напряжения. Также нет защиты от короткого замыкания – никаких автоматических выключателей и УЗО не предусмотрено. Другими словами, любая нештатная ситуация может обернуться трагедией. Не в каждом поселке или микрорайоне имеется защита электрической сети, в некоторых случаях она срабатывает с большой задержкой. За время срабатывания может загореться дом.

Какие нужно соблюдать требования безопасности?

Устрашили вас тем, что может случиться при неправильном монтаже, а теперь давайте разберемся, как неприятностей избежать? Сложностей никаких нет, достаточно следовать простым рекомендациям:

1. Кабель нужно использовать только с изоляцией, на которой имеется сокращение «нг». Это буквально означает, что изоляция не горючая или она затрудняет горение. Хороший пример – кабель ВВГнг. Перед выбором кабеля нужно осмотреть его, проверить сертификаты соответствия и буквенные обозначения.
2. Для защиты участка ввода электроэнергии в деревянный дом нужно использовать толстостенные стальные трубы. Обратите внимание на то, что нужно прятать в трубу весь кабель. Конечно, к воздушной линии это требование не относится. Но участок, который проводится по стенам здания, нужно запрятать.
3. На вводе в здание нужно установить автоматические выключатели – они позволят защитить участок проводки от короткого замыкания и перегрузок. Монтаж автомата осуществляется с наружной стороны здания в разрыв основного кабеля. Чтобы на автоматические выключатели не воздействовали осадки, нужно заключить их в корпус, который не пропускает влагу и пыль. Обязательно устанавливайте герметичные сальники на выходе и входе короба. Обратите внимание на то, что в случае нештатной ситуации сначала должен сработать автоматический выключатель, смонтированный в доме. А только после него уличный. Следовательно, у уличного ток срабатывания должен быть выше.
4. Еще одна степень защиты – это монтаж устройства защиты на опоре электропередач. Именно в том месте, в котором осуществляется отвод кабеля к дому. Но такой вариант следует внимательно обдумать до того момента, как будет осуществляться монтаж вводного кабеля. Специалисты, которые будут устанавливать ввод, должны подготовить все материалы и осуществить установку необходимых узлов на опоре электропередач.

После окончания работ по монтажу ввода можно приступить к подключению внутренней проводки. Сразу стоит отметить, что ввод электричества в деревянный дом (на даче, например) должен производиться только тогда, когда внутренняя проводка изготовлена и испытана. Нельзя подключать ее, если имеются накоротко соединенные провода или иные повреждения.

Щиток на вводе

Все эти работы нужно провести заблаговременно. Начинать нужно от щитка на входе, в котором ставите автоматические выключатели, прибор учета, УЗО и т. д. Обратите внимание, что на каждого потребителя нужно ставить отдельный автомат. Например, для одной комнаты нужно два автоматических выключателя – для осветительных приборов и розеток.

Прежде чем приступать к монтажу проводки, необходимо нарисовать на бумаге схему и обозначить расположение всех основных компонентов. Желательно сделать схему в электронном виде и распечатать ее, чтобы впоследствии не гадать, какой автомат или УЗО за что отвечает.

Когда начнете определять число УЗО, необходимых для полноценной защиты, поставьте в щиток резервные автоматы. Это позволит избежать переделок щита при изменении электропроводки или перестройке дома.

Наружная электропроводка

Это самая простая конструкция, может использоваться в деревянных строениях, у нее есть такие преимущества:

1. Монтаж до безобразия прост – сможет сделать даже человек, плохо разбирающийся в электротехнике.
2. Стоимость материалов и проведения работ мизерная.

Зато есть и недостатки такой системы:

1. Низкая степень эстетичности. Особенно для случаев, когда прокладывается сразу несколько проводов по одному маршруту. Недостаток можно устранить, если сделать проводку под «старину». Провода используются витые и закрепляются на керамических изоляторах. Как ни странно, но такой вариант обустройства электропроводки в настоящее время пользуется популярностью.
2. Вопрос безопасности такой проводки остается открытым – если в доме есть дети, то стоит задуматься, нужно ли так прокладывать кабель. А если ребенок решит потянуть за провода, чтобы оторвать их от стены? Стоит обезопаситься и рассмотреть другой вариант монтажа.

Кабель-каналы и гибкие коробы

По сути, это что-то среднее между закрытой и открытой проводками. Можно выделить такие плюсы:

Читайте также:  SMD 3528 (1210) светодиоды характеристики, размеры, напряжение, ток, мощность, цвета, разновидности

1. Соблюдаются все необходимые меры предосторожности. Например, провода не касаются стен, идут на определенном расстоянии от них. Эти требования прописаны в ПУЭ.
2. Вид после окончания монтажных работ весьма опрятный. А самое главное – имеется возможность внести изменения в конфигурацию электропроводки. Вы можете изменить траекторию, по которой происходит прокладка проводов, добавить новый кабель,

Но есть и недостаток у такого вида монтажа электропроводки – он идеально подходит для офисов и иных зданий, в которых часто меняются владельцы. Требования по установке выключателей и розеток у всех разные, поэтому владельцы офисных помещений приходят к такому компромиссу – проводка в кабель-каналах позволяет быстро перенести электроприборы в другие места. В частном доме такую проводку редко используют.

Требования к наружной проводке деревянного дома

Дерево, как строительный материал, имеет тысячелетнюю историю. Но и на сегодняшний день постройки из древесины актуальны для многих мест на земле. Строительство зданий из этого материала обходится заметно дешевле, чем, например, из камня. Это только одно из достоинств. А что касается минусов, то в основном выделяют один. Будь то бревенчатый сруб, или каркасное строение, такие здания считаются пожароопасными в повышенной мере.

В виду этого, при выборе проводов и электрических устройств для деревянного дома, необходимо применять повышенные требования. Ведь по статистике большинство пожаров в домах, где была применена деревянная отделка, происходит по вине электрика. Из-за ошибки при монтаже. Проигнорированные правила заземления или неверно установленный выключатель может быть причиной возгорания.

Основные требования к электропроводке деревянного дома:

• При выборе кабелей и их компонентов необходимо учитывать пиковую нагрузку на каждом из участков электрической сети. Поэтому материалы берутся с 25-30% запасом.
• Расположение проводки должно сводить к минимуму перегрев кабелей и возможность занимания от них огнем окружающих предметов.
• Рекомендован медный кабель с тремя жилами. Его изоляция должна быть выполнена из негорючих материалов. Запрещается использовать провода с ПВХ оболочкой.
• Прокладку желательно вести открытым методом. Это облегчает диагностику.
• Электрощит должен быть идеально изолирован от деревянных материалов.
• Каждая группа в электрической сети комплектуется отдельным автоматическим выключателем. Крайне нежелательно превышать номинал токов. Это может привести к перегреву проводника.

Безопасность электропроводки для домочадцев регламентируется нормативной документацией. Из всех ПУЭ, СНиП и ГОСТов лучше всего ориентироваться на «Правила устройства электроустановок». Документ написан понятным языком и содержит полную информацию по монтажу электропроводки в частном доме.

Эти знания помогут проконтролировать действия электриков, нанятых для работы в доме. Также они позволят провести самостоятельную диагностику в экстренных случаях и выполнить временный ремонт до прихода специалистов.

Монтаж скрытой проводки в деревянных домах

В статье рассказано о том, как осуществляется организация проводки внутри здания и ввода электричества в деревянный дом на даче. Фото примеров приведено по ходу статьи для наглядности. Медленно мы подошли к самому распространенному типу электропроводки – скрытому. Плюс у него всего один – провода скрыты от глаз, они надежно запрятаны внутри стен.

Но есть и недостатки у такого варианта:

1. Монтаж проводки сложен, так как все кабели необходимо прятать в трубу из стали. Конечно, допускается применение трубок из иных материалов, которые не подвергаются горению.
2. Планировать схему проводки нужно при строительстве здания, чтобы соблюсти все нормы и требования.
3. Внесение изменений в схему сопровождается массой сложнейших работ.

Также нужно отметить, что при прокладке скрытой проводки нельзя допускать соединений типа «скрутка». Обязательно приобретите самозажимные клеммники и используйте их при монтаже.

Как выбрать кабель для электропроводки в деревянном доме

Выбирая кабель для электропроводки в деревянном доме, нужно условно разбить всю проводку на цепи. Для каждой из них потребуется провод со своими параметрами. Прокладывать все цепи одним кабелем нецелесообразно и экономически невыгодно. Каждая линия должна быть защищена автоматическим выключателем и (или) устройством защитного отключения (УЗО) .

Для облегчения расчета потребуется составление схемы электропроводки всего здания. Она должна сопровождаться экспликацией помещений с указанием подключаемых к сети электроприборов и электрооборудования. Руководствуясь схемой, нужно рассчитать необходимые параметры для каждой цепи — сечение жил кабеля и его длину.

Определив условия прокладки внутренней электропроводки, выбирают тип кабеля. Согласно ПУЭ, внутренняя разводка электропроводки в деревянном доме должна осуществляться только изделиями с медными жилами. Для силовых цепей рекомендуется использовать негорючий кабель для электропроводки в деревянном доме.

Кабель ВВГ-НГ

Из продукции отечественного производства лучше всего подойдет изделие с маркировкой ВВГ-нг. Это кабель с цельными медными жилами в двойной изоляции из ПВХ. Такая изоляция не поддерживает горение и защищает материал жилы от повреждений, воздействия агрессивных сред и короткого замыкания.

Кабель NYM

Из изделий импортного производства рекомендуется использовать для разводки кабель, маркированный, как NYM. Его строение сходно с кабелем ВВГ-нг. По характеристикам они также не сильно отличаются друг от друга.

Для силовых однофазных цепей применяют трехжильный кабель. Наличие заземляющей жилы позволит не делать отдельное заземление для каждой розетки. При подключении оборудования, работающего на трехфазном токе, используют кабель, состоящий из четырех или пяти жил в зависимости от схемы подключения потребителей. уп ерсии этого документа ограничен

Итог

При выполнении работ по обустройству ввода электричества в деревянный дом необходимо помнить, что дерево – это легко воспламеняемый материал. Не следует отступать от рекомендаций, которые прописаны в требованиях ПУЭ. Отступая от этих требований, вы создаете опасность потери имущества. По статистике, основная причина возникновения пожаров – это замыкание электропроводки. Не стоит экономить на материалах, не упускайте даже мелких деталей при обустройстве электропроводки деревянном доме.
