Цоколь миньон – один из двух самых популярных типоразмеров для бытового освещения. Для детального ознакомления с E14 необходимо изучить сферу его применения, основные разновидности и нюансы выбора.

Маркировка: что значит E14

Обозначение цоколей лампочек в большинстве случаев состоит из буквы и цифр. В конкретном примере использована латинская буква «E», она говорит о принадлежности к лампам Эдисона (винтовым). Цифра 14 означает диаметр окружности самого цоколя.

Размеры цоколя E14 стандартны: 14 мм диаметр и 21,59 мм – высота.

Что касается сферы применения, то E14 подходит для бытовых задач. Он используется в подвесных и настенных светильниках, настольных лампах, небольших бра. Также миньоны используются как встроенное освещение для бытовой техники: микроволновки, духовые шкафы, холодильники.

Сравнение E14 и E27

Цоколи этих типоразмеров – самые популярные в бытовой сфере, и многие не знают, в чем разница между ними, и какой вариант выбрать для освещения своего дома. На самом деле отличий по эксплуатационным характеристикам не так много, а конструктивным отличием являются габариты.

В чем разница:

  1. Размеры. Обозначение ламп говорит о диаметре, если у миньонов это 14 мм, то у E27 – соответственно, 27 мм.

    Габариты популярных типоразмеров.

  2. Угол освещения. Касается только светодиодных ламп, у миньонов из-за компактных размеров этот угол составляет 360 градусов, а у E27 – чуть меньше.
  3. Где используется. Оба типоразмера применяются в основном для бытовых целей, но E27 также может применяться в небольшом промышленном помещении или для освещения улицы, а E14 – в бытовой технике.

Читайте также

Чем отличаются цоколи



Виды ламп E14, их особенности

Даже в одном типоразмере есть несколько вариантов лампочек со своими конструктивными особенностями, стоимостью и принципом работы.

Лампа накаливания

Самый старый тип осветительных элементов, его колба сделана из стекла, а внутри находится нить накаливания. При эксплуатации выдает не самый мощный, но ровный свет.

низкая цена

равномерное освещение

работает в условиях повышенной влажности

простая конструкция

хрупкость стекла

перегорают быстрее других

потребляют много электричества

нагреваются



Энергосберегающие (КЛЛ)

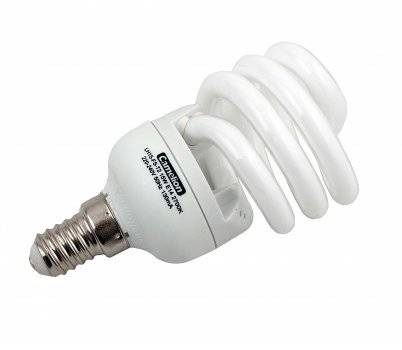

Энергосберегающая лампа с цоколем E14.

Вместо традиционной стеклянной колбы конструкция таких лампочек спиралевидная. Внутри находятся пары ртути, а спираль помогает экономить место. Энергосберегающие лампы способны выдавать световой поток до 70 Лм/Вт.

долго служат

не расходуют много энергии

ярко светят

собираются и утилизируются отдельно от основных отходов

пары ртути ядовиты

стоят дорого

малоэффективны при низких температурах

Галогенные

Галогенная лампа с цоколем E14.

Работают так же, как и лампы накаливания, но с одним отличием — в колбе дополнительно находятся пары инертных газов. Именно они способствуют усилению светового потока.

работа в разных условиях

влагостойкость

равномерное распределение света

доступная цена

нуждается в стабильной сети

расходует много электричества

нельзя прикасаться жирными руками к стеклу (лучше надеть перчатки)

Светодиодные

Светодиодные модели разной формы.

Лампочки с высокой мощностью света и максимально длительным сроком службы, который может составлять десятки тысяч часов.

возможность выбора по цветовой температуре

работают с поврежденной колбой

не расходуют много электричества

работы при разных температурах

выше цена

необходима стабильность подачи электроэнергии

к концу срока эксплуатации падает яркость

Какие формы бывают у E14

У миньонов самым популярным вариантом колбы является традиционная «свеча», она используется в большинстве подвесных светильников. Ее видоизмененный вариант с вытянутой верхушкой можно встретить в бра.

Еще один вариант – «пламя свечи». Это красивые и дорогие лампочки, но используются в интерьерах, где не предусмотрены плафоны, ведь закрывать их нет смысла.

В закрытых осветительных приборах применяют самые доступные варианты – «груша», «шар», «эллипсоид». Для комплектации бытовой техники подойдут лампы с сужением к цоколю.

Лампочка для холодильника Beko.

Как выбрать лампу E14

Лампочек на рынке с типом цоколя E14 достаточно много. Чтобы выбрать правильный вариант, необходимо учитывать:

  1. Мощность. Кроме традиционных измерений, многие производители указывают еще и площадь, на которую рассчитана лампочка.
  2. Габариты, форма. От них зависит не только практичность, но и стоимость и декоративная составляющая.
  3. Компания-производитель. Лучше довериться известным компаниям, у продукции которых есть репутация надежности.
  4. Требования к напряжению в сети. Если сеть дома не соответствует параметрам лампочки, то это плохо повлияет на ее эффективность и долговечность.
  5. Целостность. Перед покупкой изделие обязательно следует вынуть из коробки, осмотреть на наличие царапин, сколов, других повреждений.

Совместимость миньонов с осветительными приборами

Лампочка E14 при прямом подключении будет работать только с осветительными приборами, у которых соответствующий размер патрона. В иных случаях она не будет выдавать свет, даже если размеры лишь немного отличаются. В таких ситуациях нужны дополнительные адаптеры.

Переходник E14-E27.

Применение специальных переходников

Иногда возникают ситуации, что к патрону миньона нужно подключить E27, или две. Для этого есть специальных переходники, стоят они недорого и не влияют на интенсивность освещения, но немного удлиняют конструкцию. Существуют переходники между разными типами цоколей, например – от G к E.

сравнительный обзор лучших моделей на рынке

Высокотехнологичная начинка, эффективная светоотдача и бесспорная экономическая выгода светодиодных лампочек оставляют конкурентов с аналогичными функциями далеко позади. Сейчас большинство потребителей выбирают именно эти источники света.

Наиболее востребованы в быту лампы светодиодные e14 — их задействуют для организации декоративного, основного и акцентированного освещения в комнатах. Однако, чтобы LED-светильник был максимально комфортным в использовании, необходимо грамотно подойти к вопросу его выбора.

Перед покупкой следует оценить характеристики ламп и сопоставить их с предстоящими условиями эксплуатации. Немаловажное значение отыграет и фирма-изготовитель. Мы поможем вам определиться с подходящим вариантом — в статье приведена вся необходимая информация для выбора лучшего LED-светильника e14.

Содержание статьи:

  • Расшифровка маркировочных значений
  • Сравнение миньонов с лампами накаливания
  • Основные характеристики оборудования
    • Конструктивные формы колб
    • Диапазоны цветовой температуры
    • Мощность и световой поток
  • ТОП-5 производителей и моделей ламп
    • Бюджетные и надежные приборы Canyon
    • Инновационные источники света X-Flash
    • Недорогие и качественные устройства Feron
    • Безопасные и технологичные решения Эра
    • Универсальные изделия Jazzway
  • Полезные рекомендации по выбору
  • Выводы и полезное видео по теме

Расшифровка маркировочных значений

Для более простого понимания конструктивных особенностей и технических характеристик все существующие модификации LED-ламп делятся по общепринятой классификации. Приборы маркируют соответственно их непосредственному назначению, типу цоколя и устройства.

Маркировка наносится на упаковку с учетом установленных стандартов. Изучив ее, можно быстро получить четкое представление о возможностях интересующего приспособления.

Маркировка отображает:

  • мощность и яркость;
  • максимальные сроки непрерывной эксплуатации;
  • степень энергоэффективности;
  • вариацию колбы;
  • диапазон допустимых рабочих температур;
  • уровень качества цветопередачи.

Один из основных критериев, на который ориентируются при выборе, – .

Цоколь является важнейшей частью устройства, поскольку отвечает за плотность сцепления контактирующих элементов из металла и качество взаимодействия с электрической цепью питания.

Любые повреждения цоколя делают оборудование чувствительным к малейшим перепадам параметров тока и напряжения. Это грозит серьезными перебоями в работе лампы, которые вскоре приведут к полному выходу из строя

Софитные цоколи помечаются буквой «S», утопленные контакты – «R», штифтовые – «B». Приборам со стандартным резьбовым соединением, характерным для привычных ламп накаливания, присваивается буква «Е».

В качестве маркировки такой символ избрали неспроста. Он позаимствован из фамилии разработчика конструкции – знаменитого изобретателя в области светотехники Эдисона.

Светодиодные лампочки с обозначением Е14 называют «миньонами». От распространенной модификации Е27 они отличаются только параметрами размеров цоколя

По цифре, проставленной рядом с буквой, определяется диаметр контактов, измеренный в миллиметрах. Соединение рассматриваемых лампочек равняется 14 мм.

Сравнение миньонов с лампами накаливания

Многочисленные исследования и тестирования светодиодных источников уже не раз доказали тот факт, что они с весомым отрывом выигрывают у своих традиционных собратьев по всем параметрам.

Светодиодная лампа состоит из рассеивающей колбы, светоизлучающих элементов, алюминиевого радиатора, полимерного изолятора. Источники света крепятся на специальной печатной плате, от которой тепло отводится к радиатору

Сравнивая устройства представителей LED и ламп накаливания с идентичным цоколем E14, сложно не заметить целую гору преимуществ первых.

К числу достоинств светодиодов относят:

  • энергопотребление – светодиоды расходуют почти в 8 раз меньше электричества;
  • яркость – обыкновенные лампочки выдают более тусклый свет;
  • срок эксплуатации – миньоны живут втрое дольше;
  • стабильность – всплески напряжения в сети не провоцируют мерцания светодиодных устройств, вредного для зрения.

В целом инновационным лампам присущ лишь один недостаток – довольно высокая стоимость. В большей части отзывов потребителей указано, что она быстро окупается и компенсируется множеством плюсов.

Основные характеристики оборудования

Прежде чем покупать светодиодную лампочку для люстры, бра либо торшера, следует подробно изучить ее технические параметры. Понимание устройства и функциональных возможностей поможет сделать максимально правильный выбор в дальнейшем.

Конструктивные формы колб

Модели светодиодных лампочек E14 различаются по форме колбы – стеклянного сосуда, скрывающего источник света. Эту часть изделия делают как из прозрачного, так и из матового стекла.

Вид конструктивного исполнения влияет на то, в каком направлении, диапазоне и под каким углом лампа будет излучать свет.

Грушевидные приборы. Самый популярный из доступных в продаже типов конструкции. Они имеют стандартную форму, аналогичную лампам накаливания. Сфера применения практически неограничена.

Лампочки с конусной линзой отличаются возможностью равномерного рассеивания света. Такая форма идеальна для установки в светотехнику, оснащенную плафоном или абажуром

Шарообразные лампочки похожи на предыдущую модификацию, но обеспечивают больший радиус освещения, что немаловажно для просторных комнат.

Однако за счет не особо компактных габаритов «шары» вызывают сложности в монтаже и подходят далеко не для каждого осветительного прибора. Их стоит вкручивать в настольные лампы, причем в те, где они будут направлены колбой вниз.

Вытянутая колба «свеча» и «свеча на ветру», создающая имитацию колышущегося огонька. Зачастую такие лампы устанавливают в декоративных светильниках, настенных бра, небольших люстрах. Свет от них исходит в стороны.

Мощность освещения из передней полусферы зависит от верхушки колбы: чем больше она заострена, тем меньше света попадает наружу.

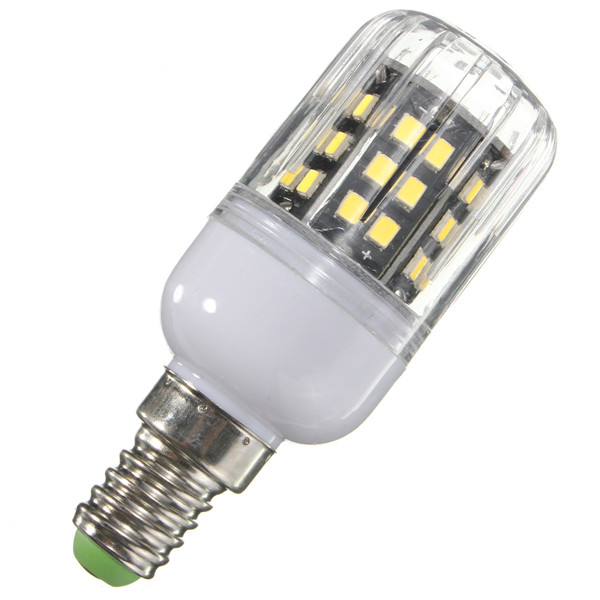

Лампочки-кукурузы относят к совершенно отдельному виду. Приборы имеют такое название из-за необычного расположения источников света, напоминающих зерна кукурузы.

Они одинаково мощно светят в переднюю часть и по сторонам, благодаря чему оптимальны для общего освещения пространства. Угол их свечения находится в диапазоне 220-270°

Эксперты считают, что лампы с формой кукурузы обладают недостаточной пожаробезопасностью. Это связано с тем, что наружные контакты светодиодов в них находятся под напряжением. Такую модель желательно устанавливать в защитном плафоне

Корпус светодиодных приборов может быть представлен не только в белом, но и в золотистом, черном, серебристом оттенке.

Следует учесть, что цвет выполняет исключительно эстетические функции и не сказывается на характеристиках устройств. Подобрав ту или иную вариацию, можно выгодно дополнить и разнообразить интерьер.

Диапазоны цветовой температуры

В классических лампах за цветовой диапазон отвечает нить накаливания, поддерживающая определенный уровень температуры. Оттеночный спектр в них скудноват.

А вот у LED-источников выбор куда более интересный. Они могут светить тепловатым желтым, нейтральным, холодным белым цветом. Это возможно благодаря люминофору – специальному веществу, которое наносят на светодиоды.

Конкретный оттенок свечения предопределяет температура разгоряченного металла. В меньшей степени нагрева образуются теплые тона, в большей – холодные.

За единицу измерения в шкале  берут Кельвины:

  • 2700-3000 К – теплый;
  • 3500-4000 К – естественный;
  • 5500-6000 К – холодный;
  • свыше 6500 К – холодный с голубоватым оттенком.

В темное время для жилых помещений оптимальны привычные и комфортные для глаз теплые тона. Они не подавляют важную для организма выработку мелатонина.

Свет в нейтральных белых тонах подойдет для искусственного освещения в дневной период, поспособствует повышению скорости реакции и улучшению внимания

Холодный белый цвет актуален для крупных общественных мест, торговых площадок, зонального освещения рабочих областей, в которых присутствует много мелких деталей и движущихся предметов.

Мощность и световой поток

Для того чтобы покупателю было проще сориентироваться в мощности светодиодов, производители указывают на упаковке эквивалентный параметр лампочки накаливания.

Из-за маленьких размеров цоколя у приспособлений Е14 мощностные показатели довольно ограничены. Они представлены тремя основными значениями – 2, 4 и 6 Ватт. Максимальная мощность составляет 7 Вт.

Но это совсем не значит, что у миньонов плохая светоотдача. Наоборот, такая особенность говорит об экономном расходе ресурсов. Причем яркость, к примеру, при 5-6 Вт будет соответствовать той, что выдается лампочками накаливания при 40 Вт.

Количество света, воспроизводимого источником, определяется эффективностью светопотока, измеряемого в люменах в перерасчете на 1 Вт мощности. Общий диапазон свечения светодиодов – 50-130 лм/Вт, изделий Е14 – 60-90 лм/Вт.

Даже в тех приборах, которые обладают равной мощностью, эффективность может существенно отличаться. Сравнивать разные типы ламп целесообразнее именно по параметрам светового луча.

На упаковке производители указывают эффективность свечения лампы далеко не всегда. В таком случае, чтобы корректно сопоставить характеристики и понять, как будет светить прибор, стоит воспользоваться таблицей

Если рассчитанные значения не сходятся со стандартизированными показателями и не дотягивают до нужной нормы, рекомендуется увеличить количество светодиодов в люстре. Это позволит добиться необходимого коэффициента световой эффективности.

Также для подсчетов можно воспользоваться формулой: умножить показатель мощности лампочки на характерный для нее диапазон свечения. Например, 6*(от 60 до 90) = от 360 до 540 люмен.

На величину светового потока дополнительно оказывает воздействие материал, из которого выполняют колбу изделия.

Матовый корпус уменьшает эффективность свечения лучей до 15-30%. В этом плане прозрачные колбы более уместны. Но следует не забывать, что при прямом зрительном контакте они опасны для глаз.

Дополнительная информация о характеристиках и выборе светодиодных лампочек приведена в .

ТОП-5 производителей и моделей ламп

Рынок световой техники полон разнообразными решениями и модификациями источников освещения. Согласно данным статистики, за последний год в ТОП лучших производителей попали пять брендов. Товары оценивались по технологической начинке, функциональным возможностям, соответствию заявленных и реальных характеристик.

Бюджетные и надежные приборы Canyon

Европейская компания Canyon выпускает качественные осветительные приборы немецкого производства со стандартными цоколями, подходящими под разные модификации светотехники.

В качестве основного достоинства светодиодных ламп Canyon потребители выделяют относительно низкую цену. К минусам относят недостаточно тщательную сборку и периодическую пульсацию в момент всплесков напряжения

Представленные модели марки изготавливают по последним международным требованиям.

Они объединены несколькими преимуществами:

  • большой выбор изделий в разном диапазоне цветовых температур;
  • невысокий уровень нагрева — всего 80°, в то время как показатели аналогичных приборов других фирм равны 90-110°;
  • применение технологии Chip On Board, которая всесторонне защищает внутренние элементы от вредных внешних воздействий;
  • пятилетняя гарантия.

При тестировании силы свечения пользователи выявляли около 10% расхода с заявленными показателями, что при учете небольшой погрешности измерений не столь критично.

Одна из популярных моделей Canyon с 14-миллиметровым цоколем – матовая лампа-свеча LED B38, рассчитанная на потребление 6 Вт мощности, эквивалентной 40 Вт у обыкновенной лампы. Ее светопоток – 470 люмен.

Лампа Canyon рассеивает по комнате белый теплый свет и обеспечивает неплохую цветопередачу. Уникальный модуль Cob Ice предотвращает перегрев и поддерживает безопасность эксплуатации

Элегантный дизайн позволяет использовать устройство в разнообразных моделях открытых люстр. Специалисты рекомендуют устанавливать лампочку в форме свечи колбой вверх.

Инновационные источники света X-Flash

Бренд X-Flash принадлежит российской фирме, занимающейся разработкой светодиодного оборудования бытового, коммерческого и промышленного назначения. За время своего недолгого существования он успел стать успешным игроком на рынке светотехники.

В лаборатории торговой марки изготавливают мощные устройства с продвинутыми техническими характеристиками.

Благодаря непрерывному совершенствованию светодиодные лампы компании наделены рядом достоинств:

  • излучение комфортного света без мерцания;
  • высокая светоотдача;
  • стабильность параметров светового потока;
  • обширный ассортимент;
  • долгий срок службы.

Настоящий хит продаж фирмы, взорвавший рынок, — , представляющие собой сверхмощные модели для подсветки промышленных объектов. В них встроены специальные фоторезисторы и датчики движения, дающие возможность автоматизации включения.

Не так давно вышла особо удачная обновленная модель X-Flash с цоколем Е14. Показатели силы свечения в ней значительно превышают установленные для изделий с подобным резьбовым соединением границы. Они составляют 820 Люмен.

В своей новой разработке производителю X-Flash удалось воплотить почти невозможные технические характеристики, обойдя ограничения, связанные с конструктивными особенностями маленького цоколя

Устройство имеет вытянутую прямоугольную форму и светит в 2-3 раза лучше конкурентов. Цветовая температура находится в промежутке между белым дневным и теплым оттенком.

Производитель дает 5-летнюю гарантию и заявляет, что лампочка способна исправно служить не менее 43 тысячи часов. Тестирования показали, что обещанные параметры сходятся с фактическими показателями.

Недорогие и качественные устройства Feron

Компания Feron имеет репутацию долгожителя российского рынка светового оборудования. Она выделяется доступной ценовой политикой и честными техническими характеристиками.

Ассортимент фирмы начисляет больше 4 тысяч наименований, заслуживающих доверие следующими нюансами:

  • интенсивный и яркий свет;
  • качественная сборка;
  • повышенный класс энергоэффективности;
  • надежные электронные комплектующие;
  • IC-драйвер, защищающий от скачков показателей в электросети.

Среди  особенно востребована шарообразная модель с 14 цоколем из серии SAFFITSBG4507. Она обладает сильными параметрами – мощностью 7 Вт и светопотоком в 560 Лм. Лампочка издает комфортный белый свет, приближенный к естественному оттенку.

Яркость лампочки Feron SAFFIT превышает значения аналогичных моделей на 15%. Матовый рассеиватель смягчает резкие световые лучи, равномерно распределяя свет по комнате

Пульсации модели при перепадах напряжения исключены. При соблюдении условий эксплуатации лампа проработает около 30 тысяч часов.

Производитель предоставляет на нее трехлетний гарантийный срок. Чаще всего эту модификацию ставят во встраиваемые точечные светильники.

Безопасные и технологичные решения Эра

Отечественная торговая марка «Эра» изготавливает электротехнические товары уже второе десятилетие. Основной девиз производства – применение современных технологических принципов, предполагающих улучшенную безопасность и повышенную экономию энергопотребления.

В числе достоинств :

  • большой угол излучения;
  • хорошая цветопередача;
  • продолжительный срок эксплуатации;
  • прочная конструкция.

Что касается недостатков, многие потребители жалуются на то, что производитель слегка завышает эквивалент мощности по отношению к устройствам с нитями накала.

Лидер продаж торговой марки – модель с цоколем E14 LED smd R50 из серии ECO. Срок ее непрерывной службы – около 25 тысяч часов. Изделие светит мягким теплым светом. Мощность световой отдачи – 420 люмен

В целом параметры соответствуют характеристикам изделий с накаливаемой нитью, оснащенных мощностью 40 Вт. Компания «Эра» выполняет гарантийные обязательства в случае выхода товара из строя в течение одного года с момента продажи.

Универсальные изделия Jazzway

Известная компания JAZZWAY выпускает надежную светодиодную продукцию в более чем 1500 позиций. В ассортименте присутствуют все типы светотехнических решений, распределенные по категориям: эконом, стандарт, комби.

Во время производства торговая марка проводит независимые экспертизы и эффективный многоступенчатый контроль над качеством.

Как итог – получение сертифицированной  с массой преимуществ:

  • продолжительный эксплуатационный срок;
  • хорошая цветопередача;
  • безопасная и прочная комплектация;
  • излучение ровного света без мерцаний.

В линейке предложений с цоколем E14 заслуживает внимание модель PLED-ECO-C37, выдающая естественное белое освещение. Нормальная работоспособность прибора сохраняется в границах температуры от -20° до +40°.

При мощности 5 Вт сила светового потока лампочки составляет 300 люмен. Конструкция корпуса изделия состоит из прочных пластиковых материалов

Угол рассеивания в нем средний – 190°. Анализируя отзывы потребителей, становится понятно, что эта модель ломается редко. Если какие-то проблемы все же возникнут, на этот случай предусмотрена двухлетняя гарантия производителя.

Полезные рекомендации по выбору

Подводя итоги обзора, можно выделить несколько моментов, которые значительно облегчат выбор подходящей модели светодиодной лампочки со стандартным цоколем.

Во-первых, тип патрона, установленный в светотехнике, должен соответствовать размерам цоколя приобретаемой лампы. Для цоколей Е 14 и 27 существуют специальные переходники.

Во-вторых, дополнительная экономия на покупке не всегда целесообразна. Дешевые лампочки, которые предлагают ненадежные торговые марки, часто выходят из строя. Проверенные производители отвечают за качество товара и гарантируют замену или ремонт изделия при поломках.

Световое оборудование, оснащенное матовой колбой, идеально подойдет для организации более мягкого и приглушенного освещения в комнате, не раздражающего глаз. Если для помещения требуется яркий источник света, целесообразнее покупать светодиодные лампы с прозрачной колбой

В-третьих, источники света с нитью накала или люминесцентные лампочки нужно , подбирая аналогичную мощность светового потока. При этом можно ориентироваться на приведенную выше табличку.

Перед покупкой необходимо проверять, не пульсирует ли лампочка в процессе работы. Обнаружив подобное явление, от устройства желательно отказаться, так как в нем несовершенна схема управления.

Выводы и полезное видео по теме

Подробная информация о параметрах лампы бренда Эра:

Обзор диммируемого источника света с цоколем E14 фирмы JazzWay:

Сравнение разных моделей и разбор устройства изделия:

Компактные приборы могут служить подсветкой в бытовых приборах, стать частью локального, точечного или общего освещения. Правильно подобрав светодиодный источник света Е14, можно быть уверенным, что он будет исправно работать и сэкономит немало электроэнергии в течение долгих лет эксплуатации.

Есть, что дополнить, или возникли вопросы по выбору светодиодных лампочек с цоколем Е14? Можете оставлять комментарии к публикации, участвовать в обсуждениях и делиться собственным опытом использования таких светильников. Форма для связи находится в нижнем блоке.

высокая мощность для уличного освещения

Цоколь лампочки является его составной частью, благодаря чему обеспечивается соединение светильника с электрической розеткой и питающими проводами. Есть несколько видов колпачков, все они классифицируются по разным категориям и могут работать только в паре с подходящей розеткой.

Содержимое

  1. Типы цоколей
  2. Характеристики GU10, GU5/3, G13 и G23
  3. GU10
  4. GU5/3
  5. G13 и G23
  6. Применение резьбовых и штифтовых плинтусов
  7. Редкие держатели
  8. Особенности редких типов плинтусов
  9. Тросовые и стеклянные модификации
  10. Как расшифровать маркировку Тип
  11. 7 Как правильно выбрать базу 90 цоколи

    Лампы с разными типами цоколей

    Одним из критериев, по которому классифицируются светодиодные лампы, является тип установленного цоколя. Их условно можно разделить на две большие группы – контактные и резьбовые. Внутри каждой группы существует большое количество подвидов. Изучать особенности всех нецелесообразно. Следует ознакомиться с конструктивными особенностями самых популярных моделей:

    • Светодиодная лампа Е27 является наиболее распространенным типом цоколя для всех типов ламп, не только светодиодных. 27 означает диаметр шляпки в резьбовой части, измеренный в миллиметрах. Как правило, с такой базой используются приборы мощностью 60, 75, 100 и 150 Вт, светодиоды от 5 до 18 Вт. Наиболее распространенным типом тела является полушаровидная или сферическая форма.
    • Светодиодные лампы E14 — вторая по распространенности разновидность. 14 мм – диаметр основания в резьбовой части конструкции. Устанавливаются в менее мощные лампы, значение колеблется от 15 до 60 Вт. Они, как правило, меньше и часто используются в небольших декоративных светильниках. Может быть в виде свечи, шара или купола.
    • G53, GX53 — эти типы плинтусов не очень распространены. Обычно используется в подвесных или потолочных креплениях. Форма круглая, поверхность купола оснащена мерцающими светодиодами. Подходит только для плоских светильников. Эти типы цоколей оснащены штыревыми контактами.
    • B22

      B22 — штыревой вариант основания, его диаметр 22 мм. Корпус оснащен штифтами для соединения с патроном. Широко распространены в средах с высокой вибрацией, таких как промышленные предприятия или транспортные средства.

    • GU10 — это тип основания, оснащенный гнездом для розетки. В этом случае цифры говорят не о диаметре основания, а о расстоянии между центрами штифтов. В данном конкретном случае основание оснащено двумя штифтами, расстояние между которыми составляет 10 мм. Характерной особенностью конструкции является заметное утолщение на конце контактов для поворотного соединения с патроном.
    • Цоколь G9

      GU5.3 представляет собой цоколь, оснащенный штифтом, крепящимся непосредственно к светильнику. Цифра 5.3 — расстояние между центрами контактов, измеренное в миллиметрах. Лампы имеют небольшие размеры, используются чаще всего для декоративного освещения, а также подсветки витрин в магазинах, картинных галерей и т. д. Угол свечения таких осветительных приборов колеблется от 30 до 180 градусов.

    Плинтусы типа Г4, ГУ4, Г9 оснащены штифтовым креплением. Ими оснащаются микролампы. Расстояние между штифтами колеблется в пределах 4-9 мм. Эти осветительные приборы используются для организации точечного освещения.

    Особенности GU10, GU5/3, G13 и G23

    Отдавая предпочтение тому или иному картриджу, рекомендуется ознакомиться с особенностями баз, которые будут к ним подключаться.

    ГУ10

    Держатель в данных конструкциях устанавливается нестандартно. Концы контактов имеют удлинители, которые надежно удерживают саму лампу в патроне.

    Светодиодные лампы с цоколем GU10 имеют ряд преимуществ:

    • Более интенсивное свечение, еще больший срок службы, минимальное энергопотребление. Одним из наиболее весомых преимуществ является то, что осветительный прибор практически не нагревается, что позволяет устанавливать его в подвесные и подвесные подвесные потолки.
    • Электрические устройства питаются от сети 110-220 В. Как правило, такие типы ламп дополнительно оснащаются рефлектором, придающим свету заданное направление.

    Производителей низковольтных лампочек довольно много, так как они имеют узкую область применения — организация локальной системы освещения.

    ГУ5/3

    ГУ5/3

    Основание выполнено из керамики; в нем размещены провода, заключенные в защитную оболочку. Электрические устройства используются при напряжении 12 или 24 В. Они подключаются к электросети специальными клеммными колодками.

    Используйте такие электрические детали для замены низковольтных галогенных ламп. Контакты расположены на расстоянии 5,33 мм друг от друга.

    G13 и G23

    Устанавливаются только в светодиодные элементы освещения типа T8, LSP и Armstrong. Расстояние между контактами 1,3 см.

    Блоки G23 подходят к U-образным фонарям. Конструкция дополнительно оснащена стартером. Запуск происходит благодаря дросселю, который находится в корпусе осветительного прибора. Мощность колеблется от 5 до 14 Вт, чаще всего вкручивается в настольные лампы.

    Применение цоколей с резьбой и штифтом

    Светодиодные лампы поставляются со штифтовыми и резьбовыми цоколями. В таблице указаны маркировки.

    Резьбовой Штифт
    • Лампа Е14, которая получила название «миньон».
    • E24 — это светодиодный элемент освещения, предназначенный для патронов стандартного размера.
    • Е42 используются для улиц (встречаются крайне редко).
    • G13 — лампы с лампами Т8 и Т10.
    • ГУ10 — отличительная черта разновидности — утолщение штифтов на концах для обеспечения надежного контакта с патроном.
    • ГУ5.3 — галогенные и светодиодные лампы.
    • G53 — только галогенные лампы.
    • B22 представляет собой штифт диаметром 22 мм.
    • Лампа Г4, ГУ4, Г9 — электротехнические устройства, предназначенные для решения конструкторских задач.

    Редкие держатели

    Некоторые типы конструкции встречаются крайне редко. К ним относятся утопленные контактные устройства.

    Особенности редких видов плинтусов

    Редкие виды основания

    Характеристики редких конструкций:

    • Утопленный контакт обозначен значком «R». Используется для небольших светильников.
    • Тип телефона с маркировкой «Т». Применяется в светильниках, которые используются в качестве подсветки на панелях бытовой техники и автомобилей.
    • Софитные плинтуса с маркировкой «S». Конструкции конструкции бывают нескольких видов – они могут располагаться как с одной стороны трубчатого осветительного прибора, так и с двух. Обычно их используют для подсветки зеркал в ванных комнатах и ​​салонах автомобилей.
    • Крепежные модели с маркировкой «П» чаще всего устанавливаются в прожекторы, фонари и кинопроекторы. Визуально и по конструктивным особенностям они схожи с софитными устройствами.

    В Европе используются лампы типа КМ меньшего размера.

    Тросовые и стеклянные модификации

    Ассортимент светодиодных светильников разнообразен, есть и так называемые бесцокольные конструкции. Приборы снабжены цоколем, только оно стеклянным, как и сам светильник. Его основание снабжено токоподводами, посредством которых осуществляется надежный контакт с патроном и токоведущими жилами. Цифры, указанные в маркировке, указывают на толщину стекла.

    Кабельные розетки крайне редки и в основном используются в прожекторных лампах.

    Как расшифровать маркировку

    Обозначение цоколя лампы

    Расшифровку символов, классифицирующих цоколи по типам, я расшифровываю следующим образом:

    • R — Модель Legacy с утопленным контактом.
    • F — с одним штифтом.
    • S — софит.
    • Б — штифт или штык.
    • а — штифт, для которого характерна цилиндрическая форма.
    • б — имеет рифленый контакт.
    • c — указывает на исходную форму штифта.

    В конце всегда указываются цифры, которые обозначают диаметр соединительной части или расстояние между контактами.

    Как правильно выбрать цоколь

    Назначение цоколей светильников

    При покупке светильника следует учитывать следующие моменты:

    • Светодиодная лампа G9 рассчитана только на напряжение 220В.
    • Если электрическая цепь дополнительно оборудована диммерами и электронными выключателями, не используйте маленькие лампы типа Е27 и Е14.

    Чтобы не ошибиться в выборе штыревого цоколя, рекомендуется не утилизировать перегоревшую лампу, а отправиться с ней в магазин за новой.

    При работе с электричеством и электроприборами важно соблюдать меры личной безопасности. В первую очередь обесточивается помещение и индикаторной отверткой проверяется выходное напряжение.

    Соляная лампа-капля с цоколем, янтарная

    9608072

    Перейти к деталям продукта

    Срок поставки: 2-3 недели

    1
    2
    3
    4
    5
    6
    7
    8
    9 10+

    БЕСПЛАТНАЯ лампочка входит в комплект поставки

    Бесплатный возврат в течение 30 дней

    PayPal Оплатить через 3 — купить сейчас, заплатить потом

    сохранить / сравнить

    Поделиться этим:

    Wagner Life

    Соляная лампа-капли с цоколем, янтарная

    Арт. 9608072
    Марка Вагнер Лайф
    Материал кристаллы соли, дерево
    Цвет янтарь, темное дерево
    Светящийся цвет теплый белый
    Базовый тип Е14
    Лампочка 1 х 15 Вт
    Высота (в см) 20
    Диаметр (в см) 11
    Прочие измерения кабель 110 см
    Световой поток 65 лм
    Общий световой поток (в лм) 65
    Рабочее напряжение в вольтах 230
    Напряжение питания в вольтах 230
    IP-код IP20
    Класс защиты II
    Особенности Из-за природы соляного камня каждый образец уникален и может немного отличаться от изображения по форме, размеру и цвету.

    Top
