Устройство вентиляции в погребе с двумя трубами: схема, размеры, фото

Вентиляция в погребе с двумя трубами состоит из приточного канала и вытяжки. Она эффективнее одноканальной, поскольку при ее использовании происходит интенсивный воздухообмен. Чтобы привести поток в движение, необходимо два канала — для поступления нового и удаления отработанного газа. Вытяжка действует благодаря перепаду давления внутри и снаружи помещения. Чем больше высота, тем давление ниже. Нагретый газ стремится равномерно заполнить объем и движется туда, где атмосфера разрежена. Однако, движения не происходит, если он оказывается заперт в замкнутом пространстве с одним выходом. Чтобы движение началось, необходим приток, заполняющий освободившееся место. Именно по этой причине одиночная вытяжка функционирует только при открытой входной двери.

Обустраиваем вентиляцию в погребе

Назначение системы проветривания
Диаметр входных и выходных отверстий
Детали конструкции
Правила
Пошаговая инструкция по монтажу
Подключение электрических приборов

Она необходима для поддержания микроклимата в помещении. Жилые и подсобные комнаты, расположенные в цокольном этаже, нуждаются в проветривании, без которого находиться в них будет некомфортно. Для жилых домов его интенсивность устанавливается государственными санитарно-техническими нормативами.

Если внизу находится гараж, появляется риск отравления выхлопными газами и испарениями бензина. Отделение, оборудованное под кладовку, должно соответствовать общепринятым нормативам.

На фото часто приходится видеть термометры и приборы для измерения уровня влажности, висящие на старых кирпичных стенах. Их используют не только виноделы и производители элитных сыров. Чтобы продукты сохранялись как можно дольше, внутри должна быть температура от 1 до 10 градусов и влажность 85-95 %. Поддерживать такой микроклимат можно только при хорошо отрегулированной циркуляции внутренних потоков. Они нагревают и охлаждают воздух до нужного уровня, замедляют распространение плесени, выводят этилен, выделяющийся консервами.

Pixabay

Избыточная влажность приводит к разрушению стен и потолка. На их поверхности появляется конденсат, вызывающий коррозию железобетона.

Структура кирпича отличается большим количеством открытых пор. Попадая в них, вода разрушает материал, оказывая на стенки расклинивающее воздействие. То же самое происходит и с трещинами в бетонном основании. Со временем они постепенно расширяются и осыпаются. Этому процессу способствует появление бактерий, активно размножающихся во влажной среде.

Не следует допускать, чтобы пар надолго задерживался внутри. Он должен постоянно обновляться и поступать в заданном количестве.

Unsplash

Сечение труб не должно быть меньше 1/400 площади всего помещения. Таким образом, на 1 м2 приходится 25 см2 каналов. Для подвала в 10 м2 площадь одного сечения (S) составит 0,025 м2.

Радиус вычисляем по формуле: R = √ S/π = √ 0,025/3,14 = 8,9 см. Диаметр также считаем по известной всем формуле умножения радиуса на два: 8,9х2=18 см.

Расчет диаметра очень важен. Если этот параметр превышает норму, летом внизу температура поднимается выше необходимой. Зимой она упадет ниже нуля. В обоих случаях это приведет к порче продуктов и выходу оборудования из строя. Опасность представляет жидкость, замерзшая в коммуникациях. При замерзании вода расширяется и разрывает пластик и металл. Чтобы уменьшить сечение, устанавливают регулируемые заглушки с поворотным механизмом.

Unsplash

При недостаточно широком входе решить проблему сложнее. Разрабатывая схему вентиляции погреба с двумя трубами, сечение принимают с запасом 10%. В случае необходимости погрешность легко исправить.

Как правило, применяются асбестовые, металлические и пластиковые круглые воздуховоды. Металл подвержен коррозии. Кроме того, поверхность хорошо резонирует. Асбест сложно резать. Детали обладают большой массой, что затрудняет монтаж и транспортировку. Пластик не создает шума и других неудобств. Он прослужит так же долго, как сталь и алюминий. Его прочность ниже, но ее запаса достаточно для прокладки подземных коммуникаций — поверхность не испытывает значительных нагрузок.

Можно использовать канализационную проводку диаметром от 11 до 25 см и длиной от 1 до 6 м. Толщина стенки — от 4 мм. Материалом служит плотный ПВХ, рассчитанный на механические нагрузки, в несколько раз превышающие давление потока. Изделия имеют герметичные стыки. Они хорошо приспособлены для работы во влажной и агрессивной среде. Класс жесткости SN4 позволяет им выдерживать давление грунта на глубине 1 м. При температуре ниже -15°C стенки теряют гибкость и легко ломаются, поэтому их следует утеплить, обернув снаружи слоем минеральной ваты и гидроизолятора. Изнутри их будет прогревать теплый воздух из помещения. Теплоизоляция позволяет избавиться от конденсата на внутренней поверхности.

В набор входят поворотные рукава, тройники, фитинги, создающие герметичное прочное соединение и упрощающие монтаж. С помощью сборных элементов каналу задают нужное направление. Но учтите: чем меньше поворотов, тем лучше работает система, и тем проще ее прочищать.

Чтобы дождевая и талая вода не затекала в вытяжку, сверху на нее монтируют дефлектор с горизонтальной крышкой. Благодаря системе заслонок он увеличивает тягу. Со стороны, противоположной направлению ветра, создается разрежение, ускоряющее внутренний поток. Чем сильнее ветер, тем больше разрежение.

ronstik/stock.adobe.com

  • Монтаж желательно выполнить на стадии строительства здания — иначе придется вырезать отверстия под коммуникации в стенах и перекрытиях. Одна из проблем заключается в их размещении в верхней жилой части дома. Проводку при строительстве лучше расположить в толще стены — так она не будет занимать пространство комнат.

  • Если подвал находится глубоко, к нему будет сложно подобраться с внешней стороны. Создание котлована и прокладка подземных путей отнимет много времени и сил.

  • Чтобы система работала эффективно, нужно правильно расположить ее составные части. Они должны иметь одинаковый диаметр. Объем притока равен объему оттока.

  • Вход и выход размещают в разных углах по диагонали. Чем больше расстояние между ними, тем лучше. Вытяжку делают на уровне потолка, приточный клапан размещают настолько близко от пола, насколько это возможно. Как правило, его высота составляет от 20 до 40 см.

  • Выходное отверстие должно располагаться выше уровня потолка. Чем больше расстояние между ними, тем лучше тяга. Если разница составляет меньше 1 м, система перестает работать. Лучше всего вывести канал на кровлю. Он должен стоять на удалении от стен, крутых высоких скатов и других преград. Допускается объединение с общей шахтой.

  • Летом в теплую погоду тяга почти не работает, поэтому на вытяжку необходимо установить заслонку, перекрывающую нагретый поток сверху.

  • Входной канал снабжают решеткой, защищающей его от мусора, грызунов и крупных насекомых. Его размещают над уровнем снега — иначе отверстие придется постоянно откапывать.

  • Чем меньше поворотов, тем сильнее поток. Чтобы внутри не скапливался конденсат, в нижнем колене встраивают кран для его слива.

  • В каждом помещении необходимо обустроить отдельную систему, обеспечивающую нормальную циркуляцию.

  • Перекрытие над цокольным этажом жилого дома следует покрыть толстым слоем теплоизоляции, иначе подвал будет нагреваться от жилых комнат, находящихся над ним. Вход лучше сделать со стороны улицы. Если погреб соединен с теплым отапливаемым пространством, потребуется устройство тамбура.

Unsplash

Монтажные проводят в несколько этапов. Первый из них является наиболее важным. Он включает в себя подготовку схемы вентиляции в погребе с двумя трубами. Если дом является объектом ИЖС, ее придется включить в проект переустройства и согласовывать в государственных инстанциях. В Жилищном кодексе РФ указано, что установка инженерных сетей является переустройством. Составлять проект, включающий в себя эти изменения, могут только ремонтно-строительные организации с соответствующей лицензией. На этапе проектирования составляется смета, проводится расчет количества материалов, устанавливается последовательность проведения работ.

Согласно разработанному плану из заготовок вырезают детали необходимой длины. Для этого используют дисковую пилу по металлу или дереву. Заусенцы удаляют ножом и зачищают наждачной бумагой.

Instagram @icepetri_kiv125

Instagram @icepetri_kiv125

Приточный клапан с решеткой монтируют на внешнюю стену чуть выше уровня снега. Замерять его не обязательно — этот показатель берут из СНиПа. Воздуховод прокладывают вниз и выводят в помещение на высоте 20-40 см от пола. Отверстие во внешней стене вырезают с помощью круглой алмазной коронки соответствующего диаметра. В отличие от перфоратора она оставляет отверстие с идеально ровными краями, не нуждающимися в подравнивании и укреплении. Щели вокруг рукава замазывают цементным раствором, герметиком или холодной битумной мастикой.

Вытяжку размещают на потолке либо в верхней части стены. Чтобы проделать отверстие, используют алмазную коронку. Металлические детали стыкуют с помощью сварки. Соединения с пластиковыми сборными элементами помещают в муфты, установленные в стенах и перекрытиях, и замазывают герметиком.

Instagram @molodtsom.rf

Instagram @molodtsom.rf

Instagram @molodtsom.rf

Если планируется прокладка коммуникаций внутри дома, необходимо заранее продумать расположение рукавов. Чтобы они не мешали, их совмещают с основной вентиляционной шахтой либо прокладывают рядом с другими коммуникациями. Удобнее спрятать их в технический шкаф с открывающейся дверцей. Обычно такие шкафы находятся возле кухонь и санузлов. Их стараются не приближать к жилым комнатам, поскольку они являются источниками постоянного шума.

Детали крепятся к стенам и потолку с помощью металлических хомутов, установленных на шурупы с дюбелями. На горизонтальных участках создают небольшой уклон, позволяющий конденсату стекать в накопитель.

При прокладке канала в земле возникает опасность его смещения и разрушения. Грунт, содержащий суглинки, плохо пропускает воду. Во время продолжительных осадков и весенних паводков она скапливается в его толще, вызывая значительные деформации и приводя верхние слои в движение. Монтаж представляет меньший риск, если почва состоит из песка и камней, пропускающих воду.

Стенки, контактирующие с холодной землей, утепляют. Снаружи их оборачивают геотекстилем либо обматывают минеральной ватой, покрытой снаружи толстым слоем полиэтилена.

Когда основная часть готова, клапаны закрывают решетками, а на верхние трубы крепят козырьки и дефлекторы.

Чем больше перепад температур в доме и на улице, тем лучше работает вытяжка. Летом тяга почти отсутствует. Систему проветривания приводят в действие, монтируя в воздуховод вентилятор. Чтобы прибор не перекрывал поток, его корпус сажают на поворотные петли и отводят в сторону, когда он выключен.

Следует учесть, что приточное устройство будет перегружать общую шахту. При слишком интенсивной работе отработанный газ начнет поступать в верхние комнаты. Чтобы этого не происходило, вентилятор нужно разместить в отдельном канале с собственным выходом.

Подключение желательно производить не во влажном погребе, а в соседнем сухом помещении. Если электропроводка находится внизу, необходимо использовать розетки с устройством защитного отключения, применяющиеся для кухонь и санузлов.

yunava1/stock.adobe.com

Вентиляция погреба с двумя трубами

✅ Дата публикации: 15.03.2017 | 📒 Советы мастеру | 🕵 Комментариев нет

Вентиляция погреба своими руками

Содержание статьи:

  • 1 Вентиляция погреба одной трубой
    • 1.1 Расчет вентиляции погреба
  • 2 Вентиляция погреба с двумя трубами

Погреб в частном доме должен быть всегда сухим и хорошо проветриваемым. Только в таком случае можно утверждать о том, что жилое строение простоит долго, в нём всегда будет благоприятный микроклимат, а его стены и фундамент не будут сырыми.

Как видно, вентиляция погреба, очень важная составляющая, которой нужно уделить особое внимание ещё на этапе строительства дома. Но если так случилось, что постройка старая и вентиляция подлежит модернизации, то лучше не оттягивать время «на потом», а сразу же исправить все недочёты и ошибки.

Улучшить или создать новую вентиляцию в погребе можно по разным схемам, как простыми способами с использованием, например труб, так и сложными, с применением новейшего на сегодняшнее время оборудования предназначенного специально для этих целей.

Вентиляция погреба одной трубой

Самый простой способ создания вентиляции погреба одной трубой, когда устанавливается лишь вытяжка, без так называемого приточного канала. У этого способа вентилирования, есть как свои плюсы, так и минусы. Минусы прежде всего связаны с низкой производительностью вентиляции, из-за недостатка поступающего воздуха в погреб.

Поэтому, лучше всё-таки использовать двухтрубную систему вентиляции, обеспечив помещение двумя воздуховодами для подачи и удаления воздуха. Трубы для вентиляции погреба можно брать изготовленные из разных материалов, в том числе из пластика, асбеста и оцинкованного металла.

Расчет вентиляции погреба

Перед тем как начать модернизацию существующей вентиляции в погребе или создавать новую систему вентилирования, очень важно определиться с материалами для изготовления воздуховодов и с диаметром последних. Про материалы для изготовления воздуховодов было сказано выше, теперь что касается их сечения.

Для того чтобы эффективно отводить влажный воздух с погреба и подавать своевременно свежий его приток, сечение вентиляции должно быть правильно определено. Следует знать, что диаметр вытяжной трубы, необходимо подбирать таким образом, чтобы он был в несколько раз больше, чем площадь погреба.

К примеру, для вентиляции погреба площадью в 10 м², необходима будет вытяжная труба диаметром не менее 20 на 20 сантиметров. Это самый простой пример расчета диаметра воздуховодов для вентиляции погреба.

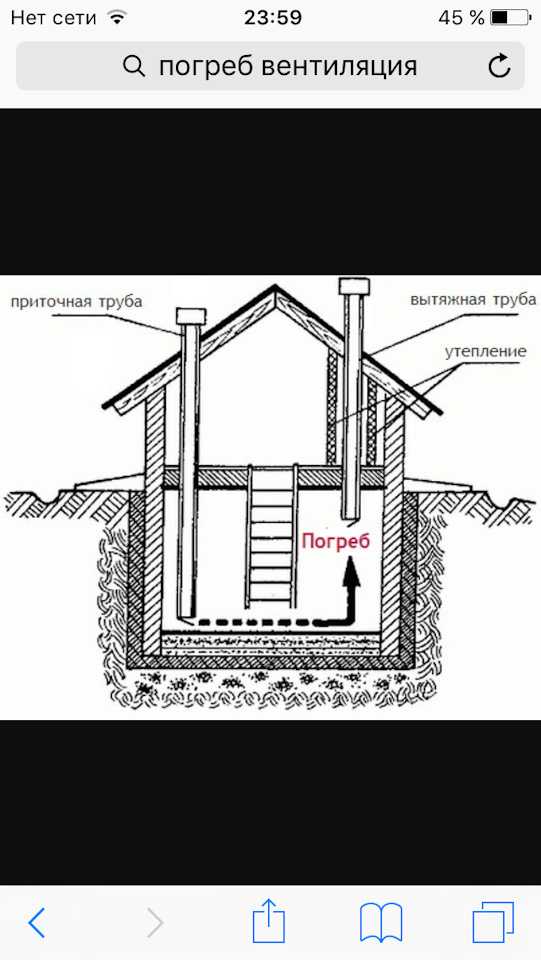

Вентиляция погреба с двумя трубами

Наиболее эффективной и хорошо эксплуатируемой, является вентиляция в погребе с двумя трубами, так называемая «естественная вентиляция». В таком случае, застоявшийся воздух, удаляется из помещения через выходной воздуховод, а некоторое количество свежего воздуха, напротив, попадает в погреб через входной.

Схема работы естественной вентиляции погреба очень проста, а для её реализации, потребуется:

  1.  Протянуть вытяжную трубу к углу погреба и разместить её конец на расстоянии от пола в 1,5 метра.
  2.  Другой конец вытяжной трубы, тянется наружу и располагается над коньковой планкой крыши. Можно в принципе и не тянуть так высоко вытяжную трубу, вентиляция погреба всё равно будет работать, однако эффективность её при этом — снизиться.
  3.  Затем в противоположном углу погреба, на расстоянии в 0,5 метра от пола, устанавливается конец другой трубы, для подачи воздуха в помещение. Трубу приточного воздуховода, вытягивать наружу так высоко не нужно, как в случае с установкой вытяжного, достаточно будет поднять её край над землёй на расстояние в 1 метра.

Оценить статью и поделиться ссылкой:

Вентиляция погреба с двумя трубами и одной трубой: правила обустройства

Владельцы частных домов, как правило, используют погреб для хранения продуктов. Но из-за отсутствия окон помещение лишено нормального уровня воздухообмена. Это приводит к повышенной влажности, образованию плесени с плесенью, ускоренной порче продуктов, что очень неприятно, не так ли?

Хотите предотвратить подобные проблемы, но не знаете как? Мы подскажем вам решение – ведь правильно организованная вентиляция погреба двумя трубами поможет обеспечить приток воздуха. И вы можете сделать это самостоятельно.

Основные этапы работы и правила обустройства подробно рассмотрены в нашей статье. Материал дополнен наглядными фото-инструкциями и снабжен подробными видео-рекомендациями по организации оптимальных климатических условий в погребе. Изучив это, даже новичок сможет разобраться в основах установки вентиляционной системы дома.

Содержание статьи:

  • Требования к подвалу
  • Принцип естественной системы
  • Рекомендации по выбору вентиляции
  • Оборудование системы вентиляции
    • Вариант №1 — асбестоцементные конструкции
    • Вариант №2 — трубы металлические оцинкованные
    • Вариант №3 — трубы пластиковые

    • 9001 Как определить диаметр трубы?

  • Правила монтажа воздуховодов
    • Монтаж системы естественной вентиляции
    • Руководство по монтажу дымохода
    • Особенности комбинированной системы
  • Оптимальный микроклимат в подвале
  • Выводы и полезное видео по теме

Требования к подвалу

Подвал, как правило, есть в каждом частном доме. Многие жители частного сектора обустраивают в нем подсобные помещения, погреб, устраивают сауны, тренажерные залы, комнаты отдыха, что требует обустройства сложной системы.

Однако чаще всего подвал используется для хранения продовольственных запасов, которые хотя и нуждаются в определенном микроклимате, но не требуют устройства принудительной тяги.

В этом случае будет вполне достаточно сделать натуральный .

Отсутствие или недостаточная вентиляция подвала является основной причиной повышения влажности и образования плесени.

Тем не менее, чтобы обеспечить сохранность продуктов и правильное функционирование погреба, необходимо придерживаться некоторых правил в обустройстве этого помещения.

Рассмотрим их подробнее:

  1. Избегайте попадания в подвал с естественным освещением . В подвале не должно быть окон; допускается периодическое использование электрического освещения.
  2. Организовать благоприятный температурный режим. Для этого устройте погреб так, чтобы одна его сторона соприкасалась с наружной стеной дома.
  3. Обеспечить нормальный воздухообмен в помещении , что обеспечивается наличием вентиляции.
  4. Поддержание влажности в помещении . Оптимальный показатель около 90%. Этот параметр также зависит от вентиляции.
  5. Обеспечить хорошую гидроизоляцию для предотвращения проникновения грунтовых вод в подвал.

Из вышеприведенного перечня требований к правильному обустройству подвала видно, что два из пяти необходимых условий обеспечивает вентиляция.

Но чтобы он эффективно функционировал и создавал оптимальный режим хранения продуктов, необходимо соблюдать определенные правила его установки.

Наиболее элементарной системой вентиляции являются форточки, которые устанавливаются в подвале с противоположных сторон дома. Они подходят для небольших погребов с высотой потолков не более двух метров. Чтобы в погреб не попал мусор и не заползли грызуны, откройте отверстия решеткой

Недостаточная вентиляция помещения приводит к повышению влажности и образованию плесени, избыток может вызвать излишнюю сухость подвала, что также негативно скажется на сохранности урожая.

Поэтому здесь нужно придерживаться правила золотой середины, но чтобы его соблюсти, важно сделать правильные расчеты, которые зависят от размера и особенностей помещения.

Фотогалерея

Фото

Независимо от статуса и назначения подвала в нем должен быть организован нормальный воздухообмен

Частично или полностью заглубленные в землю должны получать воздух в объеме, необходимом для дренажа и вентиляции

Из подвалов и подвалов должно беспрепятственно выходить столько воздуха, сколько подается через приточное устройство в единицу времени

Способом наведения движение воздуха, системы вентиляции делятся на искусственные и естественные. В первом случае воздух движется под действием вентиляторов, во втором — за счет сил гравитации

Вентиляция подвалов и подвалов предотвратит намокание и постепенное разрушение строительных конструкций, которые в формате подвалов служат подземной частью основание дома

В случае устройства подвала или подвала для эксплуатации в качестве жилого или служебного помещения требуется искусственное сооружение, т. е. механическая вентиляция

В подвалах и подвалах, предназначенных исключительно для хранения заготовок и других припасов, достаточно устроить естественную систему

В системах механической вентиляции вентилятор может устанавливаться как на приток, так и на вытяжку. Но работает либо только вытяжка, либо приток

Вентиляция — обязательно для подвалов и подвалов

Приточное отверстие в подвале дома

Асбестовая вытяжная труба из подвала

Устройства механической вентиляции

Разрушение строительных конструкций

Вентиляция подвала

Вентиляция подвалов продуктами

Принцип однотрубной вентиляции3 естественной системы

Работа естественной системы вентиляции основана на физических законах. Разница температур внутри здания и на улице приводит к движению воздушных потоков и постоянному воздухообмену.

Теплый воздух изнутри устремляется к потолку, а его место занимают холодные воздушные массы, поступающие с улицы.

На рисунке показано распределение потоков теплого и холодного воздуха в закрытом подвале при использовании приточно-вытяжной вентиляции

В подвале нет окон и других отверстий для входа и выхода воздуха. Для организации постоянной циркуляции воздуха в закрытом помещении необходимо оборудовать его вытяжными и приточными воздуховодами.

Первый служит для удаления теплого застоявшегося воздуха из подвала, второй — обеспечивает приток свежего холодного воздуха с улицы.

Для обеспечения оптимальной температуры в помещении и хорошей теплопередачи вентиляционные каналы должны располагаться как можно дальше.

Чем большее расстояние проходит воздушный поток, тем лучше и лучше проветривается помещение.

Приточно-вытяжные каналы должны быть установлены так, чтобы воздуху было где «нагуляться». Это поможет создать хороший воздухообмен в помещении и необходимый температурный режим для хранимых продуктов.

Рекомендации по выбору вентиляции

При проектировании системы необходимо учитывать несколько важных моментов. Работа естественной вентиляции во многом зависит от климатических особенностей местности, времени года, температуры наружного воздуха.

Наиболее эффективен зимой, так как в холодное время года большая разница между температурой внутри и снаружи, что обеспечивает хорошую циркуляцию воздуха.

Фотогалерея

Фото

В идеале система вентиляции разрабатывается на этапе проектирования, чтобы при строительстве погреба или заливке фундамента были заложены гильзы для вентиляционных отверстий

Если заложенная при строительстве вентиляция малоэтажного дома не справляется с обязательствами, допустима модернизация системы: увеличение расхода за счет дополнительных воздуховодов, установка вентиляторов, строительство воздуховодов

Если вентилятор установлен во впуск, капот естественно перетянут. Свежий воздух просто вытесняет воздух в подвале

Если вентилятор подключен к вытяжной трубе, он работает на «выброс» воздушной массы. Освободившееся место сразу же стремится заполнить воздух с улицы, поступающий через воздухозаборник

Установка вентиляционных отверстий при строительстве

Усиленная вентиляция и вентиляция

Вентилятор приточный

Вентилятор вытяжной

Но при этом есть риск чрезмерного увеличения воздухообмена, что не есть хорошо, т. к. может привести к замерзанию погреба, а соответственно и хранящихся там продуктов. Поэтому необходимо следить за температурой и при ее значительном снижении закрывать продукты.

В летний период, когда разница между температурным режимом внутри и снаружи минимальна, циркуляция воздуха может полностью прекратиться. Поэтому приточно-вытяжная система, основанная на принципе естественной вентиляции, не подходит для установки в регионах с жарким климатом.

В таких климатических условиях необходимо использовать комбинированную систему вентиляции.

Для обустройства вентиляции небольшого погреба можно ограничиться одной трубой. Но для того, чтобы он мог одновременно работать на выпуск и забор воздуха, он должен быть разделен по двум вертикальным каналам на два канала.

Каждый канал имеет свой клапан, который регулирует интенсивность и скорость притока и оттока воздушного потока.

Функционирование такой вентиляции можно проверить, приложив бумажку к каждому отверстию.

При устройстве однотрубной вентиляции труба разделяется на два самостоятельных канала, один из которых служит для приема уличного воздуха, а другой предназначен для удаления теплых воздушных масс из помещения

Оборудование системы вентиляции

Для обустройства из вентиляционных каналов применяют — асбестоцементные, пластмассовые или оцинкованные металлические — квадратного, реже круглого сечения.

Вариант №1 — асбестоцементные конструкции

Асбоцементные трубы устойчивы к коррозии, выдерживают мороз и влагу, имеют длительный срок службы. Такие трубы имеют достаточную длину, что позволяет монтировать воздуховод без сварки.

Асбестоцементные трубы имеют много преимуществ, но при их транспортировке и монтаже необходимо соблюдать осторожность, так как они хрупкие и могут сломаться.

Вариант №2 — трубы металлические оцинкованные

Трубы оцинкованные имеют малый вес и относительно небольшую стоимость, они устойчивы к коррозии и просты в монтаже.

Цинкование подходит для влажных помещений, где будет служить надежно и долго при подходящих условиях эксплуатации, но при их нарушении возможно повреждение цинкового покрытия.

Трубы стальные оцинкованные часто используют в качестве воздуховода при организации вентиляционной системы своими руками. Основное их достоинство — малый вес и простота монтажа

Вариант №3 — пластиковые трубы

Чаще всего для организации вентиляции используют. Гладкая внутренняя поверхность обеспечивает хорошую циркуляцию воздуха.

Пластиковые воздуховоды не нуждаются в чистке и не ржавеют, срок их службы более двадцати лет, а цена заметно ниже, чем у труб из других материалов.

Основным недостатком пластиковых конструкций является высокая горючесть материала, поэтому их нельзя устанавливать в помещениях, где возможно повышение температуры до предела

Как определить диаметр труб?

Определяющим фактором эффективности вентиляции является пропорциональность сечения воздуховода площади помещения, в котором он установлен. Рассчитать необходимый размер трубы несложно.

Специалисты советуют придерживаться следующего правила: на 1 кв.м. подвал нужно 26 кв.см. разделы.

Получается, что на каждый сантиметр диаметра трубы приходится 13 квадратных метров. см. разделы. Исходя из этого, можно рассчитать нужный диаметр трубы по следующей формуле:

(S погреб × 26) ÷ 13

Например, если квадратура ( S ) если помещение 8 кв.м. ., получается, что для погреба нужно приобрести трубу диаметром 16 см

(8×26) = 208 ÷ 13 = 16 см .

Если в подвале установлена ​​однотрубная вентиляция, то диаметр воздуховода должен быть больше. В этом случае для цоколя этого участка рекомендуется использовать трубу сечением 17 см.

Вас также может заинтересовать информация по расчету площади воздуховодов, рассмотренная в .

Правила устройства воздуховодов

Для организации системы приточно-вытяжной вентиляции. Для обеспечения равномерной циркуляции воздуха используются трубы одинакового диаметра. Допускается установка дымохода несколько большего сечения для ускорения вывода застоявшегося воздуха.

Воздуховоды располагаются на значительном расстоянии друг от друга в противоположных стенах помещения. Таким образом создаются максимально благоприятные условия для проветривания погреба.

Желательно, чтобы по трассе труб было как можно меньше, а еще лучше не было изгибов и поворотов.

Чем дальше трубы друг от друга, тем лучше воздух циркулирует по подвалу

В одном из углов подвала установлена ​​вытяжная труба. Его нижний конец должен находиться у самого потолка (около 1,5 м от пола погреба), чтобы весь теплый воздух, идущий в верхнюю часть помещения, полностью выводился наружу.

Воздуховод проходит через все помещения дома и выводится на крышу на высоте полутора метров над коньком.

При прохождении воздушных масс в трубе скапливается конденсат, а зимой внутри нее образуется иней. Чтобы этого избежать, необходимо утеплить воздуховод, расположенный на улице.

Для этого сверху надевается труба большего размера, а в образовавшееся пространство помещается любой утеплитель.

Выход закрыт мелкой сеткой. Но лучше всего на головке трубы, вокруг которой создается искусственное давление, способствующее усилению тяги.

Если приточный воздуховод выходит через крышу, необходимо, чтобы его входное отверстие располагалось ниже края вытяжной трубы

Приточный воздуховод располагается в другом углу подвала, его открытый конец должен возвышаться над цокольный этаж на 40-50 см. Необходимо, чтобы отверстие подающей трубы было на один метр ниже выхлопной трубы. Трубу можно провести через дом и выйти на крышу здания.

Следует учитывать, что впускной патрубок на крыше также должен быть ниже вытяжного, в этом случае создается большая разница давления воздуха на входе и выходе, что способствует увеличению тяги и улучшению воздушного потока. Поэтому внешний край трубы приподнимают на крышу не выше 20-25 см.

Приточное отверстие выводят через стену наружу дома на расстоянии около 30 см от земли

Часто при устройстве подвала под жилым домом приточный воздуховод выводят через подвал в отверстие, сделанное во внешней стене здания.

Снаружи на подающую трубу надевается решетка, препятствующая попаданию в отверстие пыли и мусора и не позволяющая грызунам попасть в погреб.

Внутри подвала в каждом воздуховоде должны быть установлены специальные заслонки, открытие или закрытие которых регулирует интенсивность притока и оттока воздуха.

Подводящую трубу можно вывести из подвала, установив снаружи дома. В этом случае отверстие воздуховода приподнимают над землей примерно на 80 см

Установка системы естественной вентиляции

Проектировать и устанавливать систему вентиляции желательно на этапе строительства дома. В этот период все работы намного проще, чем установка воздуховода в готовый короб.

Однако это не всегда возможно, часто воздуховод устанавливается в уже готовую конструкцию.

Если при строительстве погреба прокладывается вентиляция, в земле делается углубление для прокладки вытяжного канала. В кирпичной кладке оставляют отверстие, куда выводится труба

Если монтаж вентиляции производится в отдельном погребе, то в его перекрытии делается отверстие, куда выводится вытяжная труба. Его укрепляют внутри и снаружи помещения в соответствии с рекомендациями, данными выше.

При устройстве вентиляции подвала, расположенного под жилым домом, вытяжной канал должен быть установлен в месте выхода общедомового вентиляционного канала на крышу здания.

На противоположной стороне подвала в потолке или в верхней части стены делается отверстие для установки приточной трубы. В отдельном подвале трубу выводят на крышу ниже уровня вытяжного канала.

В подвале под жилым домом сделан вывод на наружную стену здания. Внутри подвала труба опускается на расстояние 30-50 см от пола.

Вытяжной канал подвала, расположенного под домом, как правило, встраивается в общий канал, а приточный выводится в боковую стену

После монтажа приточных и вытяжных каналов необходимо закрыть их наружные отверстия, а внутри труб установить заслонки. Конденсат может скапливаться в выпускном канале даже при утеплении в сильные морозы, поэтому рекомендуется установить внизу трубы кран для слива воды.

Для проверки работы системы вентиляции к входному отверстию необходимо приложить тонкую бумагу. Если воздуховод работает нормально, лист будет развеваться.

Руководство по установке дымохода

Рассмотрим практичный вариант усиления вентиляции подвала за счет установки высокой вытяжной трубы.

По более ранним расчетам такое решение увеличит вытяжку, а кроме того, позволит выйти из зоны ветрового подпора, создаваемого соседними постройками и деревьями. Как и планировалось, труба устанавливается на вентиляционный канал:

Галерея изображений

Фото

Для увеличения вытяжки мы приобрели полимерную трубу и крепеж. Трубу обрезали до 2,1 м, так как она будет монтироваться на вытяжной шкаф

Для предохранения вентиляционного канала от взвешенных в воздухе насекомых, птиц, пыли и копоти к верхнему краю трубы крепится дефлектор

Отступив от верха трубы примерно на 1/4 часть всей длины закрепите хомут, к которому будут крепиться удлинители. Показанный в примере хомут составлен из двух обычных, взяты только детали с петлями

На поверхности вентиляционного канала отмечено отверстие, необходимое для установки вентиляционной трубы.

Все необходимое для формирования и обустройства отверстия для установки трубы переносится на крышу

Согласно маркировке вырезается отверстие в перекрытии вентиляционного канала

Если отверстие не позволяет вентиляционной трубе устанавливаться строго вертикально, регулируется

Чтобы не повредить полимерную трубу при монтаже, в отверстие устанавливается асбестовая направляющая

Шаг 1: Приобретение аксессуаров для усиления вытяжки

Этап 2: Установка дефлектора для защиты от внешних воздействий

Этап 3: Фиксация хомута натяжными петлями

Этап 4: Разметка места устройства отверстия для трубы

Этап 5: Перенос инструментов и приспособлений на крышу

Шаг 6: Формирование отверстия с помощью болгарки

Шаг 7: Подкорректировать отверстие при необходимости

Шаг 8: Установка в направляющем отверстии

По завершении сборки непосредственно выхлопной трубы и устройства, отверстия для его установка начать установку.

Для защиты от порывистого ветра высокая труба будет усилена распорками:

Галерея изображений

Фото

На анкерах шайбы, входящие в комплект, заменены на усиленные

Для расположения анкеров, выбираются наиболее подходящие точки. В них просверливают отверстия, расставляют анкеры и обрабатывают вокруг герметиком.

Металлический трос продевается через проушину анкера и жестко фиксируется тросовой стяжкой двумя болтами

С помощью талрепов тросы крепятся к закрепленному на трубе хомуту, что позволяет подтянуть их в случае ослабления

Вокруг трубы зазоры задувают пеной, стараясь заполнить как пространство между направляющими и потолок воздуховода, и зазор между пластиковой и асбестовой трубой

Пока пена не застыла, положение трубы можно немного подкорректировать. Должна стоять строго горизонтально

После застывания пенопласта обрезать лишнее, стараясь придать ему форму усеченного конуса

После обрезки излишков пены этот своеобразный конус обрабатывается битумной мастикой.

Шаг 9: Замена шайбы на анкерах на усиленную версию

Шаг 10: Установка анкеров в наиболее подходящих точках

Шаг 11: Крепление кабеля через анкерную проушину

Шаг 12: Закрепление кабеля на трубе со стропами

Шаг 13: Продувка отверстий пеной

Шаг 14: Выравнивание конструкции при необходимости

Шаг 15: Обрезать излишки пены

Шаг 16: Обработка основания конструкции мастикой

Домашний умелец, разработавший и реализовавший эту идею, в качестве дополнения поставил на воздухозаборник вентилятор. Таким способом он улучшил воздухообмен, благодаря чему быстро избавляется от влаги в затопленном в период паводка погребе.

Особенности комбинированной системы

В тех случаях, когда вентиляция естественного типа не справляется со своими функциями, применяется более совершенная комбинированная система вентиляции.

На его работу не влияют различные природные факторы, он не зависит от разницы температур внутри и снаружи здания и может эффективно функционировать круглый год.

Комбинированная вентиляция оборудуется так же, как и естественная: с помощью приточно-вытяжных труб.

Дополнительно в вытяжной канал монтируется вентилятор, который способствует быстрому выдуванию застоявшегося воздуха из подвала, вместо которого в подвал поступает чистый уличный воздух.

В больших помещениях устройство также устанавливается в приточный воздуховод. В подвалах небольшой площади ставить вентилятор на приточный канал для постоянной работы экономически нецелесообразно, так как будет большой расход электроэнергии.

С помощью вентилятора, установленного на входе приточного воздуховода, можно быстро осушить помещение, если естественная вентиляция плохо справляется с этой задачей.

На рисунке показано, как должен быть установлен канальный вентилятор в вытяжном канале

Для оснащения комбинированной системы используются вентиляторы мощностью до 100 Вт. Для монтажа подходят канальные и осевые устройства. Первые удобны тем, что отличаются экономичностью в эксплуатации и не требуют больших энергозатрат. Их можно установить в любом месте воздуховода.

К числу наиболее эффективных относятся устройства с амплитудным двигателем.

Осевые вентиляторы обеспечивают более мощный поток воздуха, но требуют гораздо больше энергии. При установке устройств такого типа рекомендуется также монтировать в трубу, перекрывающую поступление холодного воздуха в помещение.

Оптимальный микроклимат в подвале

Для сохранения продуктов необходимо создать в подвале благоприятный микроклимат. Большое значение имеет уровень влажности в помещении.

Оснащение погреба системой вентиляции, несомненно, важное, но далеко не единственное условие поддержания оптимальной влажности и необходимого температурного режима.

Необходимо сделать хорошую гидроизоляцию подвала и периодически проводить ряд мероприятий по его осушению. Есть несколько способов избавиться от лишней влаги.

При повышенной влажности воздуха нужно чаще проветривать подвал. Особенно это актуально летом, и если в погребе установлена ​​естественная вентиляция.

Чтобы избавиться от сырости и понизить уровень влажности в подвале, необходимо проветрить его, открыв входной люк

Для просушки подвала можно использовать простые, но достаточно эффективные методы. Например, обычная крупная соль и негашеная известь хорошо впитывают влагу. Их можно занести в подвал и оставить там на некоторое время.

Еще один старинный метод, который использовали наши бабушки, заключался в том, чтобы поставить зажженную свечу рядом с выхлопной трубой. Пламя создает в воздуховоде сильный сквозняк, за счет чего ускоряется циркуляция воздушного потока.

Этот способ работает только в небольшом погребе, и даже при таком условии на просушку помещения уйдет несколько дней.

Чтобы свеча не упала, ее необходимо установить на ровную металлическую поверхность

Просушить погреб можно электронагревателем, либо вентилятором, который устанавливается посреди комнаты. Но все эти способы достаточно дороги, т.к. требуют больших затрат электроэнергии.

Иногда наоборот нужно повысить влажность в подвале. В этих случаях можно распылять воду с помощью пульверизатора. Хороший метод – поставить в подвал ящик с мокрым песком или насыпать на пол опилки, их необходимо периодически сбрызгивать водой.

Выводы и полезное видео по теме

Как обустроить систему естественной вентиляции в подвале вы можете узнать из следующего видео:

Различные способы осушения подвала представлены в следующем видео:

Как установить вентилятор в воздуховод вы узнаете из следующего видео:

Погреб — закрытое невентилируемое помещение, в котором создаются неблагоприятные условия, способствующие образованию плесени, грибка и сырости.

Избавиться от негативных процессов можно только одним способом – оборудовав эффективную систему вентиляции. Для чего не обязательно иметь специальные знания, с этой задачей справится практически каждый мужчина.

Вы знаете другой способ организации вентиляции и эффективно его применяете не один год? Ваша система вентиляции подвала отличается от вариантов, рассмотренных в нашей статье? Пожалуйста, расскажите об этом людям, которые впервые столкнулись с этой проблемой — оставляйте свои комментарии здесь.

СТРОИМ БОЛЬШОЙ ПОДВАЛ, НУЖНА ПОМОЩЬ С СИСТЕМОЙ ВЕНТИЛЯЦИИ!! (форум погребов на перми)

«относительно постоянная температура» — это относительно. если ваши внешние температуры имеют большие сезонные колебания, ваши температуры в вашем подвале также будут иметь сезонные колебания. в основном, вы можете поместить урожай в пассивный погреб осенью, как только погреб остынет. зимой и весной будет холодно, но к маю/июню обязательно прогреется. поэтому пассивный погреб хорошо подходит для хранения урожая с ноября по апрель, а не круглый год. Чтобы смягчить перепады температуры, мы положили 4-дюймовый слой изоляции из синей доски поверх бетонной конструкции, прежде чем засыпать 2 фута почвы. Стены не изолированы, просто глубоко закопаны под землю. Мы использовали большую дверцу коммерческого холодильника, чтобы свести к минимуму передачу тепла через ту часть подвала, которая контактирует с наружным воздухом.

Упомянутые вами культуры больше подходят для хранения в подвалах, но не кабачки. в подвале зимой было бы слишком холодно и сыро для хранения тыквы. они лучше в надземной структуре, которая теплее и суше. лук будет гораздо лучше подвешен в сетчатых мешках к потолку, чем в мусорных баках, поэтому хорошо иметь на потолке металлические крючки для подвешивания.

вы можете тщательно рассчитать объем тома, который вам действительно нужен для хранения. полный подвал будет более стабильным с температурой по сравнению с большим подвалом с большим объемом пустого воздуха. когда вы проведете расчеты, вы можете быть удивлены тем, сколько корнеплодов помещается в такой маленький объем. и строительство подвала недешево со всем бетоном и арматурой, не говоря уже о затратах на земляные работы.

Математических расчетов температуры воздуха я не проводил. в основном просто ушли от местной деревенской мудрости, чего бы это ни стоило. если ваши трубы слишком длинные, вы не будете перемещать достаточно воздуха для вентиляции. Климат у нас довольно суровый: зимой в среднем около 25 градусов по Фаренгейту, а летом около 75 градусов по Фаренгейту. Подвал смягчает это, но не так, как это сделала бы холодильная камера с термостатическим управлением. воздухообмен очень медленный, движения воздуха вообще не чувствуется в месте выхода труб в подвал.

для вентиляционных труб я использовал гофрированную трубу с дренажными прорезями, чтобы конденсат стекал в почву. с плесенью проблем нет. убедитесь, что вы экранируете трубы от грызунов, это может быть более вероятной проблемой.

учитывайте возможность очистки материалов, которые вы используете в строительстве. мы выбрали все стены и потолок из бетона, покрытые многими слоями извести. легко протирать и дезинфицировать, а известь обладает сильными противогрибковыми и антибактериальными свойствами.
