Соединение проводов в распределительной коробке: Соединение проводов в распределительной коробке: видео, схемы, фото

Содержание

Как соединить провода в распределительной коробке?

Проводка в квартире или доме – сложная инженерная система, состоящая из множества элементов. Остановимся подробнее на одном из них – распределительной коробке. В этой статье мы рассмотрим, зачем нужна распределительная коробка, как можно соединить провода в ней и что влияет на тип соединения.

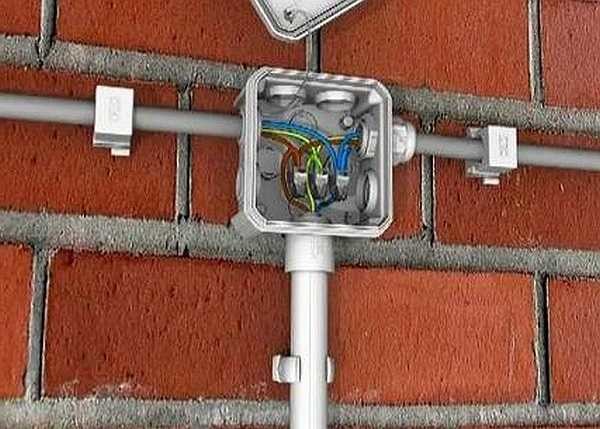

Зачем нужна распределительная коробка?

Для обеспечения всех электроприборов в доме электроэнергией производят разделение общей магистрали на несколько линий. В точках такого разделения устанавливаются распределительные коробки.

Место соединения проводов потенциально опасно, т.к. со временем может ослабнуть. Это приведёт к плохому контакту, увеличению сопротивления, а также нагреванию, вплоть до возгорания. Соединения, вмурованные в стену, не обслуживаемы и могут привести к пожару. Распределительная коробка изолирует место разделения на линии и препятствует возгоранию. Также в ней легко проконтролировать надёжность контактов, а в случае необходимости проводку можно переподключить.

Кроме того, подключение кабелей в распределительной коробке выглядит более эстетично даже при прокладке внешней проводки.

Способы соединения проводов в распределительной коробке

Способов соединить кабели существует множество. Одни не подходят для подключения в распредкоробке из-за больших габаритов, а другие можно использовать только в определённых условиях. Рассмотрим подробнее самые популярные и эффективные способы.

Скрутка. Этот способ простой и не требует дополнительных затрат. Для соединения проводов их нужно зачистить от изоляции и скрутить между собой плоскогубцами, а затем заизолировать изолентой или термоусадочной трубкой. Основным недостатком этого способа является ослабление контакта жил со временем, что приводит к росту сопротивления соединяющих проводов и нагреванию. Поэтому его можно применять только для прокладки временной проводки. По ПУЭ такой способ соединения запрещен для длительного использования.

+ простота монтажа;

+ необходимо минимум инструментов;

– недопустимо для длительного использования;

– низкое качество соединений;

– недопустимо для соединения жил из разных металлов.

Пайка. Такой способ считается достаточно надёжным. Провода нужно освободить от изоляции, пролудить, аккуратно скрутить плоскогубцами и пропаять по всей длине. Также для быстрой пайки можно использовать портативный тигель с расплавленным припоем, в который погружаются скрутки жил.

+ хорошее качество соединений;

– нет возможности разъединить для переподключения;

– наличие специального инструмента и материалов, а также навыков работы с ними;

– сложность пайки большого количества кабелей или жил с большим сечением;

– нельзя паять вместе разные металлы;

– высокая трудоёмкость.

Сварка. Также надёжное соединение. Перед тем как приварить оба конца кабеля их нужно освободить от изоляции, жилы зачистить до блеска надфилем, сделать скрутку длиной не менее 50 мм. Затем на верхнюю часть скрутки цепляется заземляющий контакт сварочного аппарата, а снизу подносится электрод. Обработанные сваркой скрутки нужно заизолировать.

+ хорошее качество соединений;

– неразъёмные соединения;

– наличие сварочного аппарата и умения работать с ним;

– не используется для кабелей из разных металлов;

– невозможность работать в труднодоступных местах.

Опрессовка. Достаточно надёжный вариант соединения проводов. Перед опрессовкой жилу необходимо зачистить от изоляции, произвести скрутку токоведущих жил пассатижами. Затем на скрутку устанавливается специальная гильза и обжимается при помощи кримпера. Гильза и часть кабеля изолируется термоусадочной трубкой или изолентой.

+ хорошее качество соединения;

+ невысокая цена гильз;

– использование специального кримпера для обжима гильз;

– гильзы одноразовые;

– для соединения проводов из разных материалов нужно использовать специальные гильзы.

Клеммные винтовые колодки. Это специальные пластмассовые колодки с латунными втулками и винтовыми креплениями. Для такого соединения, зачищенные от изоляции жилы нужно вставить в специальные ячейки и затянуть винтовое крепление отвёрткой. Многожильные провода перед подключением к колодке нужно оснастить гильзой.

+ невысокая цена колодок;

+ быстрый и удобный монтаж;

+ можно использовать для соединения проводов из разных металлов;

– сложность установки для многожильных проводов;

– высокая вероятность повреждения жилы во время затягивания винтового крепления;

– тяжело контролировать надёжность винтового крепления.

 Пружинные клеммы. В отличие от обычных клемников, такие клеммы имеют специальный прижимной механизм. Он позволяет надёжно фиксировать провод в клеммнике, не передавливая его. Для подключения нужно, свободные от изоляции концы кабеля, поместить в отверстия колодки и нажать фиксирующий рычажок.

+ хорошее качество соединения;

+ возможность подключения проводов из разных металлов;

+ существуют разъёмные и неразъёмные клеммы;

+ не повреждают тонкие жилы многожильного провода;

+ простой монтаж;

– более высокая цена, по сравнению с обычными клеммниками.

Колпачки СИЗ. Соединительные изолирующие зажимы (СИЗ) состоят из колпачка и специальной пружины внутри. При помощи этой пружины фиксируются провода внутри колпачка. Устанавливаются на скрутку и защищают её от прослабления и возможного возгорания.

+ низкая цена;

+ негорючие материалы защитят от возгорания при перегреве;

+ простой монтаж;

+ большой выбор цветов позволит маркировать контакт;

– низкое качество соединения;

– не пригодны для подключения проводов из разных металлов.

При подключении проводки в распределительной коробке обязательно нужно придерживаться маркировки, т.е. соединять нулевой провод с нулевыми, фазные с фазными, а заземляющие — с заземляющими.

Что влияет на тип соединений проводов?

То, как соединить провода в коробке зависит от следующих факторов:

  1. Материал жил. Нельзя напрямую соединять жилы из меди и алюминия, т.к. это приводит к окислению жил и увеличению сопротивления.
  2. Условия работы. Во влажных помещениях рекомендуется использовать герметичную распределительную коробку и дополнительно изолировать все соединения. Также нужна дополнительная защита при установке респредкоробки в запылённых помещениях и зараженных мелкими вредителями.
  3. Количество соединяемых проводников. Для качественного подключения более 3-х проводов рекомендуется использовать пружинные клеммы. Это наиболее надёжный и простой способ монтажа нескольких проводников.
  4. Сечение жил. При подключении проводов разного сечения можно использовать пайку, винтовые и пружинные клеммные колодки.
  5. Соединение одножильных и многожильных проводов. Для этого хорошо подойдут пружинные клеммные блоки, т.к. прижим равномерный и не повреждает тонкие жилы. При использовании винтовых клеммников, многожильные провода нужно оснастить специальной гильзой. Она позволит надежно закрепить контакт и не нарушит структуру жил.

От правильности выполненных соединений зависит стабильность работы всей электросети. Поэтому при выборе типа подключения проводов в распределительной коробке нужно помнить, что основными параметрами должны быть надёжность и безопасность.

Оцените новость:

Поделиться:

Соединение проводов в коробе: обзор способов

Разбираемся с соединением проводов в распределительной коробке

Как правильно соединить провода в коробе? Такой вопрос может возникнуть у каждого, кто затеял ремонт, или просто столкнулся с поломкой электрической сети.

Этот торчащий в разные стороны сгусток проводов может вызвать уныние у любого, не очень уверено разбирающегося в электрике. Но, поверьте, в этом нет ничего сложного, и мы максимально доступным языком сейчас расскажем, что делать со всеми этими проводами.

Содержание

  • Немного теории
  • Виды подключения в распределительной коробке
    • Подключение розетки
    • Подключение выключателя
  • Вывод

Немного теории

Прежде всего, давайте разберемся, какие провода у нас имеются в распределительной коробке, и как их правильно определить. Это даст нам понимание, что с ними делать дальше, и как правильно соединить.

Современная однофазная электрическая сеть, которая применяется в квартирах и домах нашей страны, согласно норм ПУЭ должна быть выполнена тремя проводами. Один из них – фазный, второй – нулевой и третий – защитное заземление.

Цветовое и буквенное обозначение проводников в однофазной сети

Итак:

  • Фазный провод, согласно п.1.1.30 ПУЭ, должен быть обозначен желтым, зеленым или красным цветом. Но на практике фазный провод обычно имеет любой цвет, кроме голубого и желто-зеленого.

Определить фазный провод достаточно просто. Для этого достаточно прикоснуться к токопроводящей части провода однополюсным емкостным индикатором (см. Как прозвонить провода: рассмотрим варианты). В народе такой индикатор часто называют «отверткой». Если он засветится, то это фазный провод.

Определение фазного провода

  • Нулевой провод инструкция требует обозначать голубым цветом. Определить этот провод немного сложнее, и мы поговорим об этом ниже.
  • Провод защитного заземления согласно норм ПУЭ должен иметь желто-зеленый цвет (см. Цвет провода заземления). Если он не обозначен цветовой маркировкой, то определять его придётся методом исключения. То есть, если мы определили фазный и нулевой, то третий провод — это защитное заземление.

Но такую схему имеет только современная электрическая сеть дома или квартиры. Если вам предстоит разобраться с распределительной коробкой, смонтированной еще в советские времена, то здесь все немного проще.

В этом случае, у вас будет только фазный и нулевой провод. В некоторых ситуациях, и современные электрические сети монтируют по устаревшим правилам. Так что, наличие только двух проводов не должно поставить вас в тупик.

Но, к сожалению, далеко не всегда провода имеют цветовую маркировку. Тогда необходимо определить принадлежность провода другими методами. И если с фазным проводом мы уже определились, то для того чтобы отличить нулевой и защитный провод, придётся постараться.

Способ проверки проводов в розетке

Тут существует несколько вариантов. Один из них визуальный. Например, проследить провод и определить: к силовым контактам или к корпусу крепятся искомые провода.

Этот вариант хорошо подходит для открытой проводки. Его следует пробовать перед тем, как уложить провод в короб. Если провод прикреплен к корпусу, то это защитное заземление. Если провод подключается к силовым контактам, то это ноль.

Кстати, давайте остановимся более детально на визуальном осмотре. Обычно у нас имеется два или три соединения с тремя или большим количеством проводов. А также одно или два соединения на два провода.

Давайте разберемся с этими переплетениями. Два или три соединения с большим количеством проводов — это фазный, нулевой и защитный провод. Защитного провода, как мы уже отмечали, может и не быть. Поэтому и скопления проводов может быть только два.

В этом «сгустке», один из проводов является питающим, а остальные отходящие. Обычно количество проводов в этих «сгустках» соответствует количеству подключенных розеток и выключателей (см.  Установка розеток и выключателей своими руками) — плюс один групповой провод.

В данной распределительной коробке подключено две розетки

Теперь, что касается двух проводов, соединенных вместе. Это соединение от выключателя к светильнику. Если в данной комнате имеется только один одноклавишный выключатель, то таких соединений будет одно. Если же имеются другие или двухклавишные выключатели, то и соединений будет количество, соответствующее количеству клавиш.

Если визуально определить принадлежность провода невозможно, то прежде всего, коробка соединительная для проводов должна быть отключена от электрической сети. Сделать это можно отключением автоматических выключателей в квартире.

После этого, следует снять изоляцию с проводов, или обеспечить другой способ прикосновения с токоведущими частями искомых проводов.

Двухполюсный индикатор типа «Контакт»

Далее возможны два варианта:

  • Первый вариант — это найти длинный провод и двухполюсный индикатор типа «Контакт». Прикрутить провод к заземляющим контактам розетки. Затем индикатором прикоснуться к другому концу прикрепленного провода, и по очереди к искомым проводникам. При контакте с одним из них, индикатор засветится и подаст звуковой сигнал. Это сигнализирует о том, что это провод защитного заземления.
  • Второй вариант — это отключить все провода на одном из искомых соединений. Провода следует развести в разные стороны, дабы обеспечить свободный доступ к ним и исключить их случайное соприкосновение. После этого, включить автоматический выключатель питания квартиры, и включить свет в данной комнате.

Если свет не загорелся, то это, скорее всего, нулевые проводники. Дабы убедиться в этом, по очереди прикоснитесь к проводам индикатором «отверткой». На одном из них индикатор должен засветиться как на фазе. Значит, это нулевой провод светильника.

Если после того, как вы включили свет в комнате, он загорелся, то смело можете вновь отключать автоматический выключатель. Скорее всего, вы «рассыпали» соединения защитного заземления. Для надежности проведите опыт еще раз, но со вторым пучком проводов.

Виды подключения в распределительной коробке

Прежде, чем разбираться как соединить провода в коробе, давайте разберемся, а какие, собственно говоря, бывают виды подключения. Вы удивитесь, но в распределительной коробке возможны лишь два варианта подключения – это подключение розетки, и подключение выключателя.

Конечно, существуют еще варианты подключения импульсных реле, многоламповых люстр, разнообразных датчиков движения и тому подобных устройств, но они встречаются настолько редко, что такие подключения в нашей статье даже не стоит рассматривать.

Подключение розетки

Самым простым видом подключения, является подключение розетки. Оно требует лишь соединить между собой приходящий в коробку групповой провод, и провод, уходящий к розетке.

Но дабы не быть голословными, давайте разберем этот процесс детально:

Отключаем групповые автоматы в распределительном щите

Итак, у нас имеется групповой питающий кабель. Он имеет три жилы.

Как мы уже говорили — это фазный, нулевой и защитный провод. Прежде всего, для подключения нам необходимо снять напряжение с него.

Для этого следует отключить групповой автомат данного провода, а также остальные автоматы групп, проходящих через данную коробку.



Соединение проводов методом сварки

Разделываем групповой кабель и провод идущий к розетке.

При помощи клемм, сварки или пайки, соединяем между собой провода по цветам.

Подключение розетки

Теперь производим подключение непосредственно на розетке. Фазный и нулевой провод подключаем к силовым зажимам, а провод защитного заземления — к заземляющим контактам.

Расположения подключения фазного и нулевого провода в розетке не имеет значения. Но обычно стараются придерживаться правила, что справа расположен фазный провод, а слева нулевой.



Схема подключения розетки в распределительной коробке

Но бывают ситуации, когда нам, наоборот, необходимо отключить провода поврежденной розетки.

В этом случае, нам опять-таки следует снять напряжение, иначе цена ошибки будет велика.

Затем определить провод, идущий к нашей розетке.

Сделать это обычно можно чисто визуально, определив в какую сторону уходит провод.

«Рассыпаем» провода в распределительной коробке

Если визуально это сделать невозможно, то отключение производится методом проб и ошибок.

Пока напряжение на розетку не будет приходить.

Для этого поочередно отключаем провода питания розеток от места соединения.

Подключение выключателя

Если же вам необходимо подключить выключатель своими руками, то это немного сложнее. Но ключевое слово здесь немного.

Схема подключения светильника

Итак:

  • Главной особенностью подключения выключателя является то, что провод идет не сразу к светильнику, а через выключатель. Поэтому начинается наше подключение именно с него. К фазному проводу групповой сети подключаем провод, идущий к выключателю.

Обратите внимание! Подключаем именно к фазному проводу. Ведь согласно норм ПУЭ, коммутационные аппараты в однофазной сети должны отключать именно фазный провод.

  • Подключаем этот провод на выключателе к нижнему силовому контакту. От верхнего силового контакта, провод вновь идет в распределительную коробку. Здесь он подключается к фазному проводу светильника.
  • Теперь производим подключение светильника. Фазный провод у нас уже подключен. Осталось подключить нулевой и защитный провод светильника к соответствующим контактам группового провода.

Обратите внимание! К выключателю не подключается провод защитного заземления. Поэтому для подключения выключателя достаточно двух жил провода.

На фото: схема подключения выключателя двумя проводами

  • Но это мы привели способ подключения одноклавишного выключателя. Для двух – или трехклавишного выключателя все немного сложнее. В этом случае мы, как и в первом варианте, от группового провода подключаем фазу на ввод выключателя. А вот выводов, как на видео, у нас получается два или три.

Схема подключения двухполюсного выключателя

Все эти вывода мы ведем в распределительную коробку, и уже здесь производим дальнейшее подключение. Если это выключатель одной люстры с несколькими положениями, то подключаем данные проводники к соответствующим контактам люстры.

Если же это питание разных светильников, то от каждого вывода запитываем фазу каждого светильника. Нулевой и защитный провод в этом случае, подключаются как в варианте с одноклавишным выключателем.

Вывод

Надеемся, нам удалось максимально доходчиво объяснить, как соединить в коробке провода. Как видите, в этом нет ничего сложного. Да, процедура немного запутанна, и в ней необходимо разобраться. Все эти: «фазный», «нулевой», «защитный» — сильно путают. Поэтому, для облегчения понимания советуем вам просмотреть приведенные схемы. Они должны снять для вас все вопросы.

Топ-10 электрических ошибок | Семейный мастер на все руки

Проблемы с проводкой и ошибки слишком распространены, и если их не исправить, они могут привести к короткому замыканию, поражению электрическим током и даже пожару. Вот что нужно искать и как исправить то, что вы найдете.

1
/
10

Семейный мастер на все руки

Выполнение соединений вне электрических коробок

Ошибка : Нет электрической коробки | Никогда не подключайте провода вне электрических коробок. Распределительные коробки (или распределительная коробка) защищают соединения от случайного повреждения и защищают от искр и тепла из-за неплотного соединения или короткого замыкания.

Решение: добавьте поле | Там, где соединения не содержатся в электрической коробке, установите коробку и снова подключите провода внутри нее. На фото показан один из способов сделать это для наружного освещения, установленного на деревянном сайдинге.

2
/
10

Семейный мастер на все руки

Слишком короткие провода

Ошибка 2: Слишком короткие провода | Провода, которые обрезаны слишком коротко, затрудняют соединение проводов и, поскольку вы, скорее всего, сделаете плохие соединения, опасны. Оставьте провода достаточно длинными, чтобы они выступали из коробки не менее чем на 3 дюйма.

Решение: удлинить провода | Если вы столкнетесь с короткими проводами, это легко исправить. Просто добавьте 6 дюймов. удлинители на существующие провода. На фото показан тип соединителя проводов, который проще установить в труднодоступных местах. Вы найдете их в хозяйственных магазинах и домашних центрах.

3
/
10

Семейный мастер на все руки

Оставление незащищенного кабеля в пластиковой оболочке

Ошибка: незащищенный кабель | Легко повредить кабель в пластиковой оболочке, оставленный открытым между элементами каркаса. Вот почему электрические нормы и правила требуют, чтобы кабель был защищен в этих областях. Кабель особенно уязвим, когда он проходит над или под стеной или потолком, как показано здесь.

Решение: Установите 2 x 2 | Защитите открытый кабель в пластиковой оболочке, прибив или привинтив доску толщиной 1-1/2 дюйма рядом с кабелем. Вам не нужно прикреплять кабель к плате. Протянуть провод по стене? Используйте металлический трубопровод.

4
/
10

Семейный мастер на все руки

Плохая опора для розеток и выключателей

Ошибка: свободная розетка | Незакрепленные выключатели или розетки могут плохо выглядеть, но, что еще хуже, они опасны. Слабо подключенные розетки могут перемещаться, что приводит к отсоединению проводов от клемм. Ослабленные провода могут вызвать искрение и перегреться, создавая потенциальную опасность возгорания.

Решение: Добавьте жесткие распорки для электрических коробок | Зафиксируйте ослабленные розетки, подложив под винты, чтобы создать плотное соединение с коробкой. Вы можете купить специальные прокладки, как мы показываем здесь, в домашних центрах и хозяйственных магазинах. Другие варианты включают небольшие шайбы или моток проволоки, намотанный на винт. Добавьте немного изоляции, пока вы вернетесь туда.

5
/
10

Семейный мастер на все руки

Установка трехгнездовой розетки без заземляющего провода

Решение: Установите двухразъемную розетку | Если у вас есть розетки с двумя разъемами, заманчиво заменить их розетками с тремя разъемами, чтобы вы могли подключать вилки с тремя контактами. Но не делайте этого, если не уверены, что земля свободна. Используйте тестер, чтобы проверить, заземлена ли ваша розетка. Ряд индикаторов показывает, правильно ли подключена розетка или имеется неисправность. Эти тестеры легко доступны в домашних центрах и хозяйственных магазинах. Если вы обнаружите розетку с тремя разъемами в незаземленной коробке, проще всего будет просто заменить ее розеткой с двумя разъемами, как показано на рисунке.

6
/
10

Семейный мастер на все руки

Встраиваемые коробки за поверхность стены

Ошибка: открытый горючий материал | Электрические коробки должны быть установлены заподлицо с поверхностью стены, если поверхность стены выполнена из горючего материала. Ящики, утопленные за горючими материалами, такими как дерево, представляют опасность возгорания, потому что дерево подвергается потенциальному воздействию тепла и искр.

Решение: Добавьте расширение коробки | Исправить это просто, установив металлический или пластиковый удлинитель коробки. Если вы используете металлический удлинитель для пластиковой коробки, соедините металлический удлинитель с заземляющим проводом в коробке с помощью заземляющего зажима и короткого отрезка провода.

7
/
10

Установка кабеля без зажима

Ошибка: Отсутствует зажим | Незакрепленный кабель может привести к натяжению соединений. В металлических коробках острые края могут порезать изоляцию на проводах. Для одинарных пластиковых коробок не требуются внутренние кабельные зажимы, но кабель должен быть закреплен скобами в пределах 8 дюймов от коробки. Пластиковые коробки большего размера должны иметь встроенные кабельные зажимы, а кабель должен быть закреплен скобами в пределах 12 дюймов от коробки. Кабели должны быть подключены к металлическим коробкам с утвержденным кабельным зажимом.

Решение: Установите зажим | Убедитесь, что оболочка кабеля попала под зажим и что около 1/4 дюйма оболочки видно внутри коробки. Некоторые металлические ящики имеют встроенные кабельные зажимы. Если в коробке, которую вы используете, нет зажимов, купите зажимы отдельно и установите их при добавлении кабеля в коробку.

8
/
10

Переполнение электрических коробок

Ошибка: Коробка слишком мала | Слишком большое количество проводов в коробке может привести к опасному перегреву, короткому замыканию и возгоранию. Национальный электротехнический кодекс определяет минимальные размеры коробки для снижения этого риска.

Решение: Установите большую коробку | Чтобы рассчитать минимальный требуемый размер коробки, сложите элементы в коробке:

  • 1 – для каждого горячего и нейтрального проводов, входящих в коробку
  • 1 – для всех проводов заземления вместе взятых
  • 1 – для всех комбинированных кабельных зажимов
  • 2 – на каждое устройство (выключатель или розетка? но не светильники)

Умножьте общую сумму на 2,00 для провода 14-го калибра и на 2,25 для провода 12-го калибра, чтобы получить требуемый минимальный размер коробки в кубических дюймах. Затем выберите ящик как минимум с таким объемом. На пластиковых коробках объем проштампован внутри, обычно сзади. Емкость стального ящика указана в электрических нормах. Стальные ящики не будут маркированы, поэтому вам придется измерять высоту, ширину и глубину внутреннего пространства. Затем умножьте, чтобы найти объем.

9
/
10

Поменять местами горячий и нейтральный провода

Решение: Определите нейтральную клемму | Подключение черного горячего провода к нейтральной клемме розетки может привести к смертельному поражению электрическим током. Беда в том, что вы можете не осознать ошибку, пока кого-нибудь не ударит током, потому что свет и большинство других сменных устройств все равно будут работать; они просто не будут работать безопасно.

Всегда подключайте белый провод к нейтральной клемме розеток и осветительных приборов. Нейтральная клемма всегда маркируется. Обычно он определяется серебристым или светлым винтом. Подключите горячий провод к другому терминалу. Если есть зеленый или оголенный медный провод, это земля. Подсоедините заземление к зеленому винту заземления или к заземляющему проводу или заземленной коробке.

10
/
10

Семейный мастер на все руки

Подключение GFCI в обратном направлении

Решение: Подключите питание к «линейным» клеммам | Розетки GFCI (прерыватель цепи замыкания на землю) защищают вас от смертельного удара, отключая питание, когда они обнаруживают небольшие различия в токе. Имеют две пары клемм. Одна пара, помеченная как «линия», предназначена для подачи питания на саму розетку GFCI. Другой комплект помечен как «нагрузка» и обеспечивает защиту выходов, расположенных ниже по потоку. Вы потеряете защиту от ударов, если перепутаете подключение линии и нагрузки.

Первоначально опубликовано: 18 октября 2019 г.

Для чего используется распределительная коробка?

Гиды

Поделиться:

Что такое распределительная коробка?

Распределительные коробки — это металлические или пластиковые корпуса, используемые в качестве корпусов для соединений проводки. Соединения внутри называются ответвлениями и обычно представляют собой конец кабелепровода. Распределительные коробки облегчают доступ к проводам, поскольку все, что нужно сделать, это снять покрытие, чтобы внести изменения, отремонтировать или добавить кабелепровод. Распределительные коробки также защищают проводку от элементов или окружающей среды, которые иногда могут вызывать коррозию или иным образом наносить вред материалу проводки. Наконец, распределительные коробки защищают проводку от нежелательного вмешательства, как злонамеренного, так и непреднамеренного.

Основы подключения распределительной коробки

По сути, распределительная коробка содержит проводные соединения для разделения питания от одного источника на несколько розеток. Например, распределительная коробка может содержать один проводной источник питания, который подключен через несколько проводов для питания нескольких разных источников света.

Распределительные коробки обычно имеют длину от 2 ½ до 3 ½ дюймов и изготовлены из металла или твердого пластика. Функциональная разница между пластиком и металлом зависит от того, должна ли распределительная коробка выдерживать какой-либо вес. Некоторые металлические распределительные коробки могут поддерживать светильники; пластиковые распределительные коробки не выдерживают такого веса. Дополнительные отличия включают установку, поскольку пластиковые распределительные коробки обычно устанавливаются быстрее и проще, чем металлические. Однако стандартная распределительная коробка, предназначенная для простого покрытия сростков проводов, может быть как металлической, так и пластиковой.

Соединения проводов в распределительных коробках

Все сращивания проводов должны быть помещены в распределительную коробку, чтобы здание соответствовало электротехническим нормам, хотя иногда сращивания пропускают и в результате могут представлять опасность. Любая оголенная проводка может быть опасной, но оголенные сращивания проводов особенно подвержены несчастным случаям, потому что о них можно споткнуться, излучать искры или неправильно воспринимать себя детьми или домашними животными как игрушки. Распределительные коробки полезны для сращивания проводов, поскольку они также позволяют легко определить место сращивания проводов.
