    Если Вы, читатель, начинающий радиотехник и только-только начинаете ознакамливаться с принципом работы всех деталей, то я рекомендую не углубляться во все тонкости и принцип работы диода. Стоит ограничиться только основными определениями и параметрами диода. Потому, если что то не понятно, то смело пропускайте этот абзац и читайте далее. Но если Вам хочется все знать и понимать больше, непременно пишите в комментариях либо же на форуме, что конкретно не ясно, я все расскажу и поясню.

    Диодом называется нелинейный двухполюсник (выводы: анод(+) и катод(-)) с односторонней проводимостью. Проще говоря, это такая радиодеталь с двумя выводами, которая в одну сторону пропускает напряжение, а в другую нет. В современном мире применяют, в основном, только полупроводниковые диоды, но существуют и другие типы. Их различают по принципу действия на вакуумные и полупроводниковые диоды.

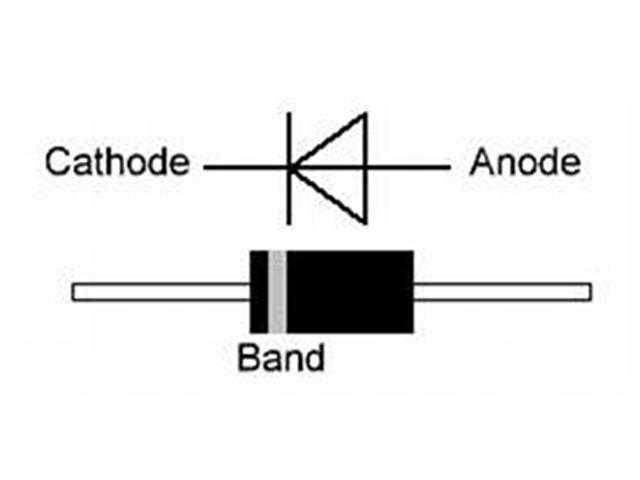

    На принципиальных радиотехнических схемах обозначается так (А — анод, К — катод):

Так как вывода всего два, то соответственно диод в схему можно включить двумя способами:
1. Прямое включение — анод к «+» и катод к «-«.
2. Обратное включение — анод к «-«, катод к «+».

    У идеального диода при прямом включении сопротивление равно нулю, а при обратном бесконечности (Рис. 1.).

    Но к сожалению, таких в природе не существует. У реального же диода не все так красиво, он обладает небольшим сопротивлением. При прямом включении напряжение немного снижается, а при обратном включении присутствует небольшая утечка тока, т.е. диод не закрыт наглухо.

  • Полупроводниковый диод

    Подробное строение и описание всех происходящих внутри диода процессах, рассмотрим в отдельной статье, сейчас скажу только что полупроводниковый диод представляет собой сочетание областей различной проводимости, электронной и дырочной (Рис. 2.).

    На рисунке схематично изображен кристалл диода с n (от negative — отрицательный) и p (от positive — положительный) областями.

    Вольт-амперная характеристика реального диода описывается замечательным уравнением Шоттки и имеет вид (Рис. 3.).

    В формуле Шоттки Is-тепловой ток; φт=kT/e — тепловой потенциал, где k — постоянная Больцмана, Т — абсолютная температура, e — заряд электрона.

    На графике ВАХ все что лежит левее красной линии, называют областью электрического пробоя. Область, которая, правее зеленой линии — это рабочая область диода. Между линиями — это область где диод закрыт.

    Основные характеристики полупроводникового диода

    Первая величина о которой стоит сказать — это Максимальное прямое напряжение и ток. Диоды бывают как малой мощности, у которых максимальное прямое напряжение несколько десяток вольт и максимальный прямой ток до 50 — 200 мА, так и большой, у которых те же величины до 1000 вольт и десяток ампер.
    Вторая величина, строго обратная — Максимальное обратное напряжение/ток. Тут ситуация аналогичная, существуют всякие диоды и нужно подбирать такие, какие справятся с задачей. (Интересно знать: Диоды не сгорают от преувеличения допустимого напряжения, они сгорают от того что при увеличении напряжения они сильно греются и переходы плавятся. )

    Существуют и другие характеристики, но для начинающего радиолюбителя этого предостаточно. Так же различные типы диодов (стабилитрон, варикап, фотодиод, светодиод и другие) будут рассмотрены в других статьях.

Реклама

Электровакуумный диод | это… Что такое Электровакуумный диод?

У этого термина существуют и другие значения, см. Диод (значения).

Электровакуумный диод — вакуумная двухэлектродная электронная лампа. Катод диода нагревается до температур, при которых возникает термоэлектронная эмиссия. При подаче на анод отрицательного относительно катода напряжения все эмитированные катодом электроны возвращаются на катод, при подаче на анод положительного напряжения часть эмитированных электронов устремляется к аноду, формируя его ток. Таким образом, диод выпрямляет приложенное к нему напряжение. Это свойство диода используется для выпрямления переменного тока и детектирования сигналов высокой частоты. Практический частотный диапазон традиционного вакуумного диода ограничен частотами до 500 МГц. Дисковые диоды, интегрированные в волноводы, способны детектировать частоты до 10 ГГц[1].

Содержание

  • 1 Устройство
  • 2 Принцип работы
  • 3 ВАХ
  • 4 Основные параметры
  • 5 Маркировка приборов
  • 6 Сравнение с полупроводниковыми диодами
  • 7 Примечания
  • 8 Литература

Устройство

Обозначение на схемах диода с катодом непрямого накала.

Электровакуумный диод представляет собой сосуд (баллон), в котором создан высокий вакуум. В баллоне размещены два электрода — катод и анод. Катод прямого накала представляет собой прямую или W-образную нить, разогреваемую током накала. Катод косвенного накала — длинный цилиндр или короб, внутри которых уложена электрически изолированная спираль подогревателя. Как правило, катод вложен внутрь цилиндрического или коробчатого анода, который в силовых диодах может иметь рёбра или «крылышки» для отвода тепла. Выводы катода, анода и подогревателя (в лампах косвенного накала) соединены с внешними выводами (ножками лампы).

Принцип работы

При разогреве катода электроны начнут покидать его поверхность за счёт термоэлектронной эмиссии. Покинувшие поверхность электроны будут препятствовать вылету других электронов, в результате вокруг катода образуется своего рода облако электронов. Часть электронов с наименьшими скоростями из облака падает обратно на катод. При заданной температуре катода облако стабилизируется: на катод падает столько же электронов, сколько из него вылетает.

Уже при нулевом напряжении анода относительно катода (например, при коротком замыкании анода на катод) в лампе течёт ток электронов из катода в анод: относительно быстрые электроны преодолевают потенциальную яму пространственного заряда и притягиваются к аноду. Отсечка тока наступает только тогда, когда на анод подано запирающее отрицательное напряжение порядка −1 В и ниже. При подаче на анод положительного напряжения в диоде возникает ускоряющее поле, ток анода возрастает. При достижении током анода значений, близких к пределу эмиссии катода, рост тока замедляется, а затем стабилизируется (насыщается).

ВАХ

Участки вольт-амперной характеристики диода

Вольт-амперная характеристика электровакуумного диода имеет 3 участка:

  1. Нелинейный участок. На начальном участке ВАХ ток медленно возрастает при увеличении напряжения на аноде, что объясняется противодействием полю анода объёмного отрицательного заряда электронного облака. По сравнению с током насыщения, анодный ток при очень мал (и не показан на схеме). Его зависимость от напряжения растет экспоненциально, что обуславливается разбросом начальных скоростей электронов. Для полного прекращения анодного тока необходимо приложить некоторое анодное напряжение меньше нуля, называемое запирающим.
  2. Участок закона степени трёх вторых. Зависимость анодного тока от напряжения описывается , где первеанс g — постоянная, зависящая от конфигурации и размеров электродов. В простейшей модели первеанс не зависит от состава и температуры катода, в действительности первеанс растёт с ростом температуры из-за неравномерного его нагрева.
  3. Участок насыщения. При дальнейшем увеличении напряжения на аноде рост тока замедляется, а затем полностью прекращается, так как все электроны, вылетающие из катода, достигают анода. Дальнейшее увеличение анодного тока при данной величине накала невозможно, поскольку для этого нужны дополнительные электроны, а их взять негде, так как вся эмиссия катода исчерпана. Установившейся в этом режиме анодный ток называется током насыщения. Этот участок описывается законом Ричардсона-Дешмана: , где  — универсальная термоэлектронная постоянная Зоммерфельда.

ВАХ анода зависит от напряжения накала — чем больше накал, тем больше крутизна ВАХ и тем больше ток насыщения. Чрезмерное увеличение напряжения накала приводит к уменьшению срока службы лампы.

Основные параметры

К основным параметрам электровакуумного диода относятся:

  • Крутизна ВАХ:  — изменение анодного тока в мА на 1 В изменения напряжения.
  • Дифференциальное сопротивление:
  • Максимально допустимое обратное напряжение. При некотором напряжении, приложенном в обратном направлении (то есть изменена полярность катода и анода), происходит пробой диода — проскакивает искра между катодом и анодом, что сопровождается резким возрастанием силы тока.
  • Запирающее напряжение — напряжение, необходимое для прекращения тока в диоде.
  • Максимально допустимая рассеиваемая мощность.

Крутизна и внутреннее сопротивление являются функциями от анодного напряжения и температуры катода.

Если температура катода постоянна, то в пределах участка «трех вторых» крутизна равна первой производной от функции «трех-вторых».

Маркировка приборов

Электровакуумные диоды маркируются по такому принципу, как и остальные лампы:

  1. Первое число обозначает напряжение накала, округлённое до целого.
  2. Второй символ обозначает тип электровакуумного прибора. Для диодов:
    • Д — одинарный диод.
    • Ц — кенотрон (выпрямительный диод)
    • X — двойной диод, то есть содержащий два диода в одном корпусе с общим накалом.
      • МХ — механотрон-двойной диод
      • МУХ — механотрон-двойной диод для измерения углов
  3. Следующее число — это порядковый номер разработки прибора.
  4. И последний символ — конструктивное выполнение прибора:
    • С — стеклянный баллон диаметром более 24 мм без цоколя либо с октальным (восьмиштырьковым) пластмассовым цоколем с ключом.
    • П — пальчиковые лампы (стеклянный баллон диаметром 19 или 22,5 мм с жёсткими штыревыми выводами без цоколя).
    • Б — миниатюрная серия с гибкими выводами и с диаметром корпуса менее 10 мм.
    • А — миниатюрная серия с гибкими выводами и с диаметром корпуса менее 6 мм.
    • К — серия ламп в керамическом корпусе.

Если четвертый элемент отсутствует, то это говорит о присутствии металлического корпуса!

Сравнение с полупроводниковыми диодами

По сравнению с полупроводниковыми диодами в электровакуумных диодах отсутствует обратный ток, и они выдерживают более высокие напряжения. Способны кратковременно выдерживать большие перегрузки (полупроводниковые «выгорают» сразу[источник не указан 1008 дней]). Стойки к ионизирующим излучениям. Однако они обладают гораздо большими размерами и меньшим КПД.

Примечания

  1. Батушев, В. А. Электронные приборы. — М.: Высшая школа, 1969. — С. 52. — 608 с. — 90,000 экз.

Литература

  1. Клейнер Э. Ю. Основы теории электронных ламп. — М., 1974.
  2. Электронные приборы: Учебник для вузов/В. Н. Дулин, Н. А. Аваев, В. П. Демин и др.; Под ред. Г. Г. Шишкина. — М.: Энергоатомиздат, 1989. — 496 с.
  3. Физический энциклопедический словарь. Том 5, М. 1966, «Советская энциклопедия»

Слайд 5

Типы и
Применение вакуумных трубок


Это было
ранее говорилось, что диод использовался для
выпрямить переменный ток в постоянный. Он действует как односторонний
переключиться на электроны, так как нет возможности
их для перехода от анода к катоду.
характер устройства, поэтому иногда
называется клапаном, так как он контролировал поток
электроны, как водяной клапан, регулируют поток
воды. Для этого использовались ламповые диоды.
преобразовывать переменный ток в постоянный для самых разных целей.
Электрической железной дороге нужен постоянный ток. Большой масштаб
гальванические заводы нуждались в постоянном токе и использовали
выпрямители для его питания. До
транзисторы и преобразователи частоты переменного тока,
выпрямители постоянного тока для переменной скорости постоянного тока
двигателей в промышленных условиях.

Чертеж лампового диода.
Кредит изображения:
http://newitfolder.blogspot.com

Изображение, показывающее, что происходит, когда пластина (анод)
является положительным или отрицательным.
Изображение предоставлено: http://archive.hnsa.org

Принципиальная схема двухполупериодного мостового выпрямителя
с помощью вакуумных трубок. Обратите внимание, что здесь 4 вакуума
трубки обозначаются V1-V4. V был сокращением от Valve.
Изображение предоставлено: http://www.rfcafe.com

Высокий
выпрямление тока в промышленных условиях
в целом не

использовать традиционный катод. Другой
выпрямители использовались, но два основных
текущими были Ignitron Rectifier и
дуговой ртутный выпрямитель. В
Ignitron Rectifier, электрический ток должен
начинается с подачи питания на катод. Каждый
Когда начинается цикл проводимости, катод
должен быть заряжен. Игнитроны обычно
организованы в крупные банки для снабжения очень крупных
количество HVDC. Ртутный дуговой выпрямитель
отличается тем, что дуга должна быть только
запускается один раз при первом включении. Оба
устройства использовали лужу ртути в качестве катода.
Очевидно, что эти устройства больше не производятся
хотя некоторые из них использовались до недавнего времени.

На этом изображении
Сильноточный выпрямитель Ignitron.
Изображение предоставлено: www.ominous-valve.com

Обложка старого журнала с изображением ртутной лампочки
дуговой выпрямитель.
Изображение предоставлено: wondersofworldengineering.com

Изображение ртутного дугового выпрямителя. Большая часть
колбы использовалось для конденсации паров ртути
и 6 меньших ламп там, где аноды
расположен. Есть 6 анодов для 6-фазного переменного тока.
Изображение предоставлено: technabob.com

Триод
изготавливается путем добавления еще одного элемента в трубку
между катодом и анодом. Этот элемент представляет собой
сетка, через которую должен пройти поток электронов
до достижения анода. Сетки
контролирует поток электронов. Когда сетка находится в
отрицательный потенциал по отношению к
катод, электроны не текут. Когда сетки
напряжение поднимается до 0 вольт или выше, электроны
разрешено течь. При подаче слабого сигнала
к сетке, поток электронов через трубку
имитирует сигнал, но он намного больше.
поток электронов в трубке пропорционален
сигнал подается на сетку. Таким образом,
сигнал на выходе лампы усиленный
версия слабого сигнала размещена на сетке.
Триодный усилитель нуждается в постоянном смещении постоянного тока.
напряжение на аноде для правильной работы.
В качестве усилителей использовались ламповые триоды.
десятилетия, и до сих пор существует множество усилителей, которые
используйте их сегодня. Триоды можно найти в
радиоприемники, испытательное оборудование, а в старых аналоговых и
цифровые компьютеры.

Изображение вакуумной лампы триодного типа.
Изображение предоставлено:

www.extremetech.com

Схема простого триодного усилителя.
Изображение предоставлено: www.ibiblio.org

Это изображает смещение вакуума триодного типа.
трубка.
Изображение предоставлено: archive.hnsa.org

Электронный числовой интегратор и компьютер
использовались тысячи вакуумных ламп.
Изображение предоставлено: www.maximumpc.com

Триоды
также использовались в качестве генераторов и регенераторов.
Они смогли преобразовать сигнал постоянного тока в сигнал переменного тока.
сигнал, который может достигать миллионов циклов в
второй. Старые радиопередатчики и приемники
использовали триоды таким образом. Высокая частота
в промышленном нагреве используются триоды. Триоды могли
также использоваться в процессах промышленного контроля
подключение сетки к электрическому устройству, требующему
быть под контролем. Также, когда традиционные
нагревательный катод заменяется светочувствительным
материал, свет может контролировать излучение
электроны в трубке.

Схема регенеративного приемника на одном триоде. Примечание
анод триода привязан к приемному концу
цепи катушкой. Это
допущена положительная обратная связь на ввод, что помогло
в усилении принятого сигнала.
Кредит изображения:
http://upload.wikimedia.org/wikipedia/commons/a/ac/Regenerative_Receiver.png

Простой регенеративный приемник на одном триоде.
Кредит изображения:
http://antiqueradios.com/albums/Misc/Sept_36_PM_regen_4.jpg

Вот генератор, использующий одну триодную лампу.
Изображение предоставлено: http://w1ujr.net/hartley-oscillator

Тетроды
и пентоды появились для борьбы с проблемами
работа с емкостными эффектами от сети
вторичное излучение с экрана. Эти
устройства действовали аналогично триодам, но имели лучшую
производительность на высоких частотах.
Было произведено много других типов труб.
Многие представляли собой комбинации диодов, триодов,
тетроды и др.

Схема усилителя на основе тетрода.
Изображение предоставлено: www.ibiblio.org

Тетрод усилителя мощности GMI-83B.
Изображение предоставлено: http://www.nd2x.net

Принципиальная схема пентода.
Изображение предоставлено: www.allaboutcircuits.com

Изображение потока электронов через пентодную трубку.
Изображение предоставлено: electriciantraining.tpub.com

Помеченные детали внутри пентодной трубки.
Изображение предоставлено:/www.vacuumtubes.net

Вакуумные лампы в конечном итоге были выведены из употребления
твердотельные электронные устройства. Транзисторы
а диоды заменили лампу во многих устройствах
включая радиоприемники, телевизоры, компьютеры,
и т.д. Промышленный контроль теперь использует
программируемые логические устройства и переменные
преобразователи частоты, в которых используются транзисторы.
от переменного до постоянного тока
а также от постоянного тока к переменному току

преобразование выполняется с твердотельным
электроника. Электронно-лучевые телевизоры застряли
примерно до конца 90-х — начала 2000-х
до того, как ЖК- и светодиодные телевизоры стали более
доступный. Вакуумные трубки до сих пор используются в
Усилители ВЧ и некоторые другие области специализации
например, высококачественное аудиоусиление. В сторону
из тех мест и старинная электроника
реставрация, трубки больше не используются.

RHRD440CCS,RHRD440CCS pdf中文资料,RHRD440CCS引脚图,RHRD440CCS电路-Datasheet-电子工程世界

RHRD440CC, RHRD460CC, RHRD440CCS,

RHRD460CCS

Data Sheet

January 2000

File Number

4498.1

4A, 400–600 В Сверхбыстрые двойные диоды

RHRD440CC, RHRD460CC, RHRD440CCS и

RHRD460CCS — это сверхбыстрые двойные диоды с плавным восстановлением

характеристики (t

rr

< 30 нс). Они имеют вдвое меньшее время восстановления

по сравнению со сверхбыстрыми диодами и представляют собой планарную эпитаксиальную имплантированную нитрид кремния

ионно-имплантированную конструкцию.

Эти устройства предназначены для использования в качестве обратных/

фиксирующих диодов и выпрямителей в различных источниках питания с коммутацией

и других силовых коммутационных устройствах. Их низкий

накопленный заряд и сверхбыстрое мягкое восстановление минимизируют звонки

и электрические помехи во многих силовых переключающих цепях

снижают потери мощности в переключающих транзисторах.

Ранее разрабатываемый тип TA49055.

Особенности

• Сверхбыстрый с программным восстановлением. . . . . . . . . . . . . . . . . . <30 нс

• Рабочая температура. . . . . . . . . . . . . . . . . . . . . . .175

o

C

• Обратное напряжение до . . . . . . . . . . . . . . . . . . . . . . . .600В

• Avalanche Energy Rated

• Планарная конструкция

• Связанная литература

— TB334 «Руководство для монтажа поверхности паяль Общее назначение

Информация для заказа

НОМЕР ДЕТАЛИ

RHRD440CC

RHRD460CC

RHRD440CCS

AGE

RHRD460CCS

УПАКОВКА0011

TO-251AA

TO-251AA

TO-252AA

TO-252AA

BRAND

HR440C

HR460C

HR440C

HR460C

Packaging

JEDEC TO-251AA

ANODE 1

КАТОД

АНОД 2

КАТОД

(ФЛАНЕЦ)

ПРИМЕЧАНИЕ. При заказе используйте полный номер детали. Добавьте суффикс 9A

, чтобы получить вариант TO-252 на ленте и на катушке, например. RHRD460CCS9A.

Symbol

K

JEDEC TO-252AA

A

1

A

2

CATHODE

(FLANGE)

ANODE 2

ANODE 1

Absolute Maximum Ratings

(Per Leg ) T

C

= 25

o

C, Unless Otherwise Specified

RHRD440CC,

RHRD440CCS

400

400

400

4

8

40

50

10

-65 to 175

300

260

RHRD460CC,

RHRD460CCS

600

600

600

4

8

40

50

10

-65 to 175

300

260

UNITS

V

V

V

A

A

A

W

mJ

o

C

o

C

o

C

Пиковое повторяющееся обратное напряжение . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . В

RRM

Рабочее пиковое обратное напряжение . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .V

RWM

Напряжение блокировки постоянного тока . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . В

Р

Средний выпрямленный прямой ток . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . I

F(AV)

T

C

= 155

o

C

Повторяющийся пиковый импульсный ток . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . I

FRM

Прямоугольная волна, 20 кГц

Неповторяющийся пиковый импульсный ток . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . я

FSM

Половина волны, 1 фаза, 60 Гц

Максимальная рассеиваемая мощность . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . P

D

Энергия лавин (см. рисунки 10 и 11) . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .E

AVL

Температура эксплуатации и хранения . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . Т

СТГ

J

Максимальная температура пайки

Выводы на расстоянии 0,063 дюйма (1,6 мм) от корпуса на 10 с. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . T

L

Корпус на 10 сек., см. техническое описание 334 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .T

упак.

1

1-888-INTERSIL или 321-724-7143

|

Copyright

©

Intersil Corporation 2000

RHRD440CC, RHRD460CC, RHRD440CCS, RHRD460CCS

Electrical Specifications

(Per Leg) T

C

= 25

o

C, Unless Otherwise Specified

RHRD440CC, RHRD440CCS

SYMBOL

V

F

I

F

= 4A

I

F

= 4A, T

C

= 150

O

C

I

R

V

R

= 400111114

9

1111111111111111111111111111111111111111111111111111111111111111111119н

9

11111111111111111111111111111111111111111111111111114

9. 0024 R

= 600V

V

R

= 400V, T

C

= 150

o

C

V

R

= 600V, T

C

= 150

o

C

t

rr

I

F

= 1A, dI

F

/dt = 200A/µs

I

F

= 4A, dI

F

/dt = 200 А/мкс

t

A

T

B

Q

RR

C

J

R

θJC

Определения

V

F

DISTIFUTHS

V

F

DISTIFUTS

11111111111111111111111111111111111111111111111111111111111111111111111111111111111 гол = Инст. 300011 = Инст. ).

I

R

= Мгновенный обратный ток.

t

rr

= время обратного восстановления (см. рис. 9), сумма t

a

+ t

b

.

т

a

= время достижения пикового обратного тока (см. рис. 9).

T

B

= время от пика I

RM

до прогнозируемого нулевого перехода I

RM

на основе прямой линии от пика I

RM

по 25% от I

RM

RM

по 25% от I

RM

RM

по 25% от I

RM

RM

по 25% от I

RM

RM

по 25% от I

RM

RM

4–25% от I

1111

RM

.

(см. рис. 9).

Q

RR

= Плата за рекуперацию.

C

J

= Емкость перехода.

R

θJC

= тепловое сопротивление перехода к корпусу.

pw = ширина импульса.

D = Рабочий цикл.

I

F

= 4A, dI

F

/dt = 200A/µs

I

F

= 4A, dI

F

/dt = 200A/µs

I

F

= 4 А, dI

F

/dt = 200 А/мкс

В

R

= 10 В, I

F
0011

TEST CONDITION

MIN

TYP

16

7

45

15

MAX

2. 1

1.7

100

500

30

35

3

RHRD460CC, RHRD460CCS

MIN

TYP

16

7

45

15

MAX

2.1

1.7

100

500

30

35

3

UNITS

V

V

µA

µA

µA

µA

ns

ns

ns

ns

nC

pf

o

C/W

Typical Performance Curves

20

Unless Otherwise Specified

500

175

o

C

100

I

F

, FORWARD CURRENT (A)

10

I

R

, REVERSE CURRENT (µA)

10

100

o

C

1

175

o

C

1

100

o

C

25

o

C

0. 1

25

o

C

0.01

0.5

0.5

1

1.5

2

2.5

3

0.001

100

200

300

400

500

600

V

F

, FORWARD VOLTAGE (V)

V

R

, обратное напряжение (V)

Рисунок 1. Передний ток против прямого напряжения

Рисунок 2. Обратное ток против обратного напряжения

2

RHRD440CC, RHRD460CCCCCCCCCCCCCCCCCCCCCCCCCCCCCCCCCCCCCCCCCCCCCCCCCCCCCCCCCCCCCCCCCCCCCCCCCCCCCCCCCCCCCCCCCCCCCCCCCCCCCCCCCCCCCCCCCCCCCCCCCCCCCCCCCCCCCCCCCCCCCCCCCCCCCCCCCCCCCCCCCCCCCCCCCCCCCCCCCR111111 Кривые

30

25

20

15

10

, если не указано иное

(продолжение)

50

T

C

= 100

T

C

= 100

0011

o

C, DI

F

/DT = 200A /мкс

T

C

= 25

O

C, DI

F

/DT = 200A /200A /200A /200A /200A /200A /200A /200A /200A /200A /200A /200A /200A /200A /200A /200A /200A /200A /200A /200A /200A /200A /200A /200A /200A /200A /200A /200A /200A /200A /200A /200A /200A /200A /200A /200A /200A /200A /200A /200A /2001111111111111111111111111 гг. t, RECOVERY TIMES (ns)

t, RECOVERY TIMES (ns)

40

t

rr

t

a

t

rr

30

20

t

a

т

б

т

б

5

0.5

10

1

I

F

, FORWARD CURRENT (A)

4

0.5

1

I

F

, FORWARD CURRENT (A)

4

FIGURE 3. t

rr

, t

a

AND t

b

CURVES vs FORWARD CURRENT

FIGURE 4. t

rr

, t

a

AND т

б

Кривые по сравнению с прямым током

T

C

= 175

O

C, DI

F

/DT = 200A /µS

T, восстановление (NS)

50

9

40114 40114 40119

9

40114 40114

30

20

10

0,5

I

F (AV)

, Средний форвард (A)

60

5

T

RR

4

T

RR

4

. ВОЛНА

3

DC

2

t

a

t

b

1

1

I

F

, FORWARD CURRENT (A)

4

140

145

150

155

160

165

170

175

T

C

, температура корпуса (

O

C)

. Рисунок 5. T

RR

9

11111111111111111111111111111111111111111111111111111111111111111111119001Н. т

B

Кривые в противном виде ток вперед

Рисунок 6. Кривая сброса тока

50

C

J

, Contract Paccacitance (PF)

40

30

11111111111111111111111111111111111111111111111111111111111111111119н.

100

150

200

V

R

, обратное напряжение (V)

Рис.0011

Test Circuits and Waveforms

V

GE

AMPLITUDE AND

R

G

CONTROL dI

F

/dt

t

1 AND

t

2

CONTROL I

F

L

DUT

R

G

V

GE

t

1

t

2

CURRENT

SENSE

+

V

DD

I

F

dI

F

dt

ta

trr

tb

IGBT

0. 25 I

RM

I

RM

FIGURE 8. t

rr

TEST CIRCUIT

I

MAX

= 1A

L = 20mH

R < 0.1Ω

E

AVL

= 1/2LI

2

[ В

R (AVL)

/(V

R (AVL)

— V

DD

)]

Q

1

= IGBT (BV

CES

> KUT

. (AVL)

)

L

Curance

Sense

Q

1

V

DD

DUT

R

+

1111111111111111111111111111111111114.

9.

9.

1111111111111111111111111111111114. t

rr

ФОРМЫ СИГНАЛОВ И ОПРЕДЕЛЕНИЯ

V

AVL

I

L

I

L

t

t

1

t

2

t

FIGURE 10. AVALANCHE ENERGY TEST CIRCUIT

РИСУНОК 11. ЛАВИННЫЙ ТОК И НАПРЯЖЕНИЕ

ФОРМЫ ВОЛН

Вся полупроводниковая продукция Intersil производится, собирается и испытывается в соответствии с сертификацией систем качества

ISO9000

.
