Розетка для электроплиты своими руками
Выбор розетки для электроплиты
Обычная розетка для электрической плиты не подойдет, для такого оборудования нужно что-то помощнее — розетка на 20 или 32 Ампер. В некоторых случаях, когда электроплита не оборудована духовкой и имеет всего пару конфорок, подойдет и обычная бытовая розетка.
В рассматриваемом нами случае нужна будет специальная розетка с заземленным штекером, что обеспечит соединение вилки с заземлением, а уже только потом с силовыми контактами. Такая розетка идет в комплекте розетка+вилка.
Выбор розетки будет зависеть от максимального тока будущей нагрузки.
Определить сколько ампер потребляет электроплита, можно при помощи простой формулы:
(P (кВт)*1000)/220 В — для однофазного подключения
((P (кВт)*1000)/220 В)/3 — для трехфазного.
При расчете значения тока нужно учесть, что полученный результат будет приблизительным, так как не учитывается коэффициент мощности, характеризующий потери электроэнергии.
Однофазное и трехфазное подключение
«Фазность» электроприемника — это еще один показатель, на который нужно ориентироваться при выборе и подключении розетки.
Существует 2 вида фазных подключений:
Однофазное
Трехфазное
Как видно по рисункам, для однофазного подключения нужна розетка с тремя разъемами, а для трехфазного — с пятью.
Чаще всего используется именно однофазное подключение, так как в жилых домах обычно отсутствует возможность подключения к трехфазной сети. Трехфазное подключение выполняется в промышленных предприятиях или же при установке плиты импортного производства.
Установка розетки для электроплиты
Монтаж розетки для электроплиты ничем не отличается от установки обычной электрической розетки. Но все же нужно учитывать основные различия таких розеток по способу установки и фазному подключению.
Для того чтобы подключить плиту с однофазным питанием, необходимо использовать трехпроводный кабель, а для трехфазного питания понадобится пятипроводный с отдельными проводниками.
Виды розеток по способу установки
По способу установки различают всего 2 вида розеток:
Скрытой установки
Открытой установки
Первый тип применим в жилых помещениях. Розетка устанавливается в специальную нишу в стене или же, если стена деревянная — на изолирующую подкладку.
Второй тип, предназначенный для открытой проводки, предполагает установку розетки накладным способом. Это подключение нужно в помещениях с повышенной влажностью, например, в ванной комнате.
В данном случае будет рассмотрена установка розетки скрытой установки.
Процесс установки розетки
Прежде чем приступить к установке, нужно при помощи перфоратора устроить в стене отверстие, неподалеку от самой плиты, и установить в него специальный подрозетник.
Подрозетник закрепляется в отверстии при помощи гипса или штукатурного раствора.

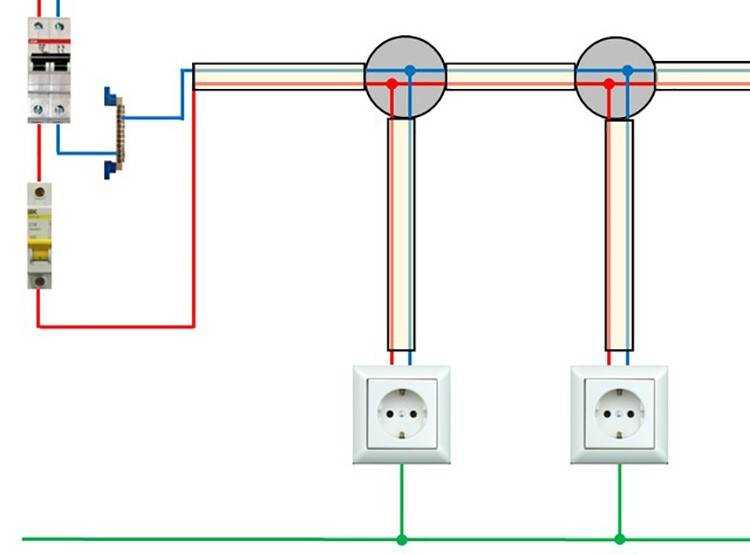

Далее в электрощитке устанавливается отдельный автоматический выключатель и прокладывается трехжильный медный кабель с сечением не менее 4 кв.
мм. Для этого нужно выдолбить отдельную штробу в стене и проложив в ней кабель, подвести его к готовому отверстию.
Как только провод будет уложен, можно начать его соединение с соответствующими клеммами розетки для электроплиты.
Важно! Концы жил нужно обязательно хорошо зачистить и залудить, чтобы защитить их от окисления.
Соединение проводов производится в соответствии с цветовой маркировкой, при этом особое внимание нужно уделить заземлению, который подключается к центральной клемме розетки.
Если в вашем доме нет заземления, то его нужно обязательно провести отдельно.
Но иногда определить провод заземления крайне сложно, так как провода не отличаются цветом, что характерно для старых домов. В этом случае придется воспользоваться мультиметром: отключив напряжение нужно зацепить один щуп прибора за трубу или радиатор отопления, а вторым щупом поочередно касаться концов каждого из проводов, и тот, который покажет наименьшее сопротивление, является заземляющим.
Разобравшись с подключением, можно зафиксировать розетку в подрозетнике. Для этого следует воспользоваться саморезами, всего их понадобится 2 штуки.
По окончанию работ одевается крышка и проверяется работоспособность розетки.
Важно! При подключении электроплиты нужно соблюдать максимальную точность, чтобы избежать окисления контактов и короткого замыкания.
Такая работа, как подключение розетки для электрической плиты, требует от хозяина дома большой внимательности к процессу и некоторых познаний. Но изучив достаточно материла по данной теме, можно сделать это самостоятельно и без особого труда. Такие знания могут пригодиться неоднократно, ведь теперь газовые плиты значительно уступают современным электрическим в эффективности и заменяются чуть ли не повсеместно.
Полезное видео о подборе розеток для электроплит:
Видео об установке электрической плиты и силовой розетки:
youtube.com/embed/nbiTeDJJNoE» frameborder=»0″ allowfullscreen=»»>
Больше информации
Задать вопрос
Какие розетки нужны для варочной панели и духового шкафа
Современная кухня оснащена электротехникой покруче, чем звездолёты в старых фильмах. И требует ответственного подхода к выбору и монтажу проводки и электроустановочных изделий.
Начнём с того, коль вы решили обрадовать хозяйку кухни и установить массу современной бытовой техники, как мелкой, так и крупной — сначала займитесь новой электропроводкой. Для начала, разделите контур освещения и питания, а потом посчитайте количество техники и сколько будут «кушать» кухонные агрегаты. Скорее всего, питающих контуров понадобится несколько. Чтобы не вешать для домашних грозные правила в стиле «стиралку и посудомойку одновременно не включать!».
Запомните!!! Вся мощная кухонная техника должна иметь отдельную линию питания от электрощита.
Но если стиральную машину можно переселить в ванную, а посудомоечные — есть не у всех, то плита и духовка никуда с кухни не денутся.
О них и поговорим, а точнее о розетках для варочной панели и духового шкафа.
Почему розетку для варочной панели и духового шкафа нужно вешать на отдельную линию электропитания
Электрические варочные поверхности и духовые шкафы потребляют большую мощность (от 2,5 до 10 кВт). Потому, по современным правилам электробезопасности, розетки для них требуют отдельной выделенной линии электропитания от щитка. Причём, если варочная панель и духовой шкаф предусматривают независимую установку, то для них потребуются две розетки, с отдельными точками подключения на распределительном щитке.
Какую розетку выбрать для варочной панели и/или духового шкафа
Все зависит от характеристик техники. Варочные панели и духовые шкафы бывают как однофазными, так и трехфазными и могут иметь мощность от 2,5 до 10 кВт.
На заметку! По всем варочным панелям надо сделать отдельную оговорку. Вилок у них нет в принципе, а некоторые модели могут идти и без кабеля в комплекте (есть только клеммные колодки).
Подумайте, так ли вам нужна розетка для варочной панели? Возможно, целесообразней будет питающий кабель от щитка подключить напрямую на клеммники панели, либо сделать соединение кабелей через мини-щиток, если поверхность идет в комплекте с кабелем. В этом случае вилка-розетка для варки не понадобятся. Но про автомат и УЗО забывать не стоит, ставим их на линию электроплиты. Как их подобрать — описано ниже.
Подумайте, так ли вам нужна розетка для варочной панели? Возможно, целесообразней будет питающий кабель от щитка подключить напрямую на клеммники панели, либо сделать соединение кабелей через мини-щиток, если поверхность идет в комплекте с кабелем. В этом случае вилка-розетка для варки не понадобятся. Но про автомат и УЗО забывать не стоит, ставим их на линию электроплиты. Как их подобрать — описано ниже.Однофазное подключение
(встречается чаще всего)
«Варка» и/или духовой шкаф мощностью до 3.5 кВт подключаются в стандартную розетку на 16 А/220 В. У духового шкафа в большинстве случаев установлен обычный провод и 16-ти амперная вилка (при независимом подключении), поэтому потребуется только розетка. У варочной панели вилки нет, поэтому подбирать придется и вилку, и розетку.
Для более мощных однофазных моделей электроплит и шкафов от 3.6 до 7 кВт понадобится силовая розетка с характеристиками 32 А/220 В и при необходимости — специальная вилка на 32А.
Трёхфазное подключение
Трехфазная варочная поверхность и/или духовой шкаф требуют питания с вольтажом в 380 В и трёхфазную розетку на 20 Ампер, если мощность не выше 3.5 кВт или в 32 Ампера для мощной варки от 3.6 до 7 кВт. Если в комплектации духового шкафа и/или варочной панели вилка не прилагается, то понадобится также 3-фазная вилка с соответствующим ампертражом.
Запомните!!! Вилки и розетки для подобной техники обязательно имеют заземляющий контакт. Поэтому штырьков и отверстий у них больше. У однофазных — три (2 питающих и земля), у трёхфазных — пять (3 питающих, земля и нейтраль). Подключение без заземления опасно для жизни!
Таким образом, нельзя заменить специальные розетки под варочную панель и духовой шкаф на модели для осветительных приборов и мелкой бытовой техники.
Куда устанавливать розетки под варочную панель и духовой шкаф
Тут особых требований нет.
Обычно это цокольная зона кухни и высота установки 10 см (верхний край розетки). Если духовка смонтирована выше уровня стола, то розетку желательно также сделать поблизости.
Общее правило! Не ставьте розетки и вспомогательное оборудование непосредственно за техникой. Иначе можете получить проблему — духовка или посудомойка упрутся и не встанут на своё место. Это же касается и остальных коммуникаций. Их нужно выводить либо рядом с техникой, либо ниже ее уровня, если установка техники планируется над полом.
Скрытый монтаж или наружный
Это на ваш выбор, как удобней. Единственное правило — в деревянном доме выполняется наружная электропроводка, и все приборы устанавливаются такие же. Это требование электробезопасности, поскольку дерево — материал горючий и прятать в него провода и прочие источники возгорания категорически запрещено. Это, кстати, касается и кухонной мебели. Если нужно установить розетку для духовки, а рядом запланирован шкаф, то вырезаем в задней стенке отверстие и монтируем всё в стену или на стену, но не на шкаф!
В случае бетонных или кирпичных стен можно использовать оба варианта монтажа розетки для электроплиты.
С точки зрения безопасности скрытая установка предпочтительней. Но если период ремонта давно закончен, сгодится и наружный монтаж с помощью кабель-каналов. При установке исключите контакт провода с горючими материалами, такими как дерево, неогнестойкие пластики.
Запомните!!! Нельзя прокладывать для заземления отдельный провод, заземляя розетку на стояки или трубы. Нельзя подключать на контур питания плиты или духовки другие кухонные приборы. Это опасно для жизни.
Все, что вам нужно знать
Электрические плиты требуют большой мощности для эффективной работы на вашей кухне. На большинстве кухонь есть электрические розетки на 120 вольт, подходящие для газовых плит, поэтому перегрузка тех, у кого есть электрическая плита на 220 вольт, может повредить розетку или привести к отключению автоматического выключателя в вашем доме из-за чрезмерного энергопотребления.
Установка специализированной розетки может быть сложной задачей, поэтому было бы разумно подумать о вызове профессионала, например, нашей команды в U.
S. Electric. Однако, если вы хотите узнать немного больше о процессе установки, у нас есть вся необходимая информация ниже.
Требования к электропроводке и розеткам электроплиты
Прежде чем подключать электрическую плиту к розетке, ваша кухня должна соответствовать необходимым требованиям к электропроводке и розеткам, чтобы гарантировать отсутствие каких-либо электрических неисправностей. Электрические плиты требуют двух горячих проводов, одного нейтрального и одного заземления, для которых нужны собственные соединенные выключатели.
Для подключения этих приборов требуется цепь на 50 ампер, совместимая с напряжением 240 вольт, и провод калибра 6. Вы хотите отключить все электричество в вашем доме, прежде чем устанавливать розетку такого типа. Конкретные требования к вашей установке могут отличаться в зависимости от нескольких факторов, в том числе:
- Размер печи
- Количество проводников на шнуре питания
По сравнению с газовыми плитами электрические плиты потребляют больше энергии.
Средняя газовая плита использует 120 вольт. Как правило, электрические плиты используют для работы 220 вольт. К другим приборам, требующим такого же напряжения, относятся центральные кондиционеры, сушилки для белья и водонагреватели.
Отдельностоящие и встраиваемые электрические плиты
Еще один фактор, который следует учитывать при установке электрической плиты, — это то, является ли ваша плита отдельно стоящей или встраиваемой. Некоторые методы установки могут работать для одного, но не для другого.
Вставные электрические плиты имеют электропроводку, подключенную непосредственно к панели прибора, и не требуют розетки. Отдельностоящие электрические плиты требуют специальных розеток для штепсельных шнуров. Однако и тем, и другим нужны источники питания, способные выдержать 220 вольт.
Установка новой розетки для электрической плиты на 220 В
При установке новой розетки для электрической плиты на 220 В необходимо учитывать количество потребляемой ею мощности.
Напряжение, которое использует ваша электрическая плита, может быть слишком большим для обычной 110-вольтовой розетки и требует точной настройки, чтобы предотвратить повреждение электричества в вашем доме.
Установка электрической розетки — непростая задача, и несоблюдение мер предосторожности может быть опасным для неопытных домовладельцев. Если вы не уверены в своих навыках работы с электричеством, лучше всего обратиться к опытному электрику для выполнения этой работы.
Обращаясь к профессионалу, вы не рискуете своей безопасностью при установке электроплиты. Последнее, о чем вы хотите беспокоиться, это о том, чтобы пораниться или нанести ущерб вашей плите или дому.
Отключите электричество в вашем доме
Независимо от того, выполняете ли вы эту задачу самостоятельно или поручите это профессионалу, первым шагом к установке розетки для электрической плиты является отключение источника питания в вашем доме, чтобы убедиться, что электрические токи не прерывают работу.
Вы можете найти распределительную коробку вашего дома в нескольких возможных местах, например, в подвале или гараже. Найдя его, выключите главный выключатель, чтобы отключить электричество в вашем доме. Этот выключатель обычно является самым большим автоматическим выключателем на панели коробки.
Проверьте, отключено ли питание
Иногда возникают проблемы с отключением электричества в доме. Обязательно проверьте, действительно ли ваше питание отключено, чтобы убедиться, что установка новой розетки безопасна.
Этот процесс так же прост, как проверка выключателей света или попытка включить телевизор. Это может снизить риск поражения электрическим током при работе с проводкой. Если у вас есть сосед по дому, вы можете попросить его предупредить вас, когда отключится электричество. Вы также должны использовать простой мультиметр, чтобы проверить фактическую розетку, над которой вы работаете, прежде чем двигаться дальше.
Убедившись, что все питание отключено, вы или ваш электрик можете приступить к установке необходимых выключателей, кабелей и розеток для работы вашей электроплиты.
Установка автоматических выключателей, кабелей и розеток
Следующим шагом, который необходимо сделать, является установка нового выключателя в распределительной коробке для управления новой розеткой электрической плиты. Убедитесь, что имеется достаточно места для установки автоматического выключателя двойной ширины в соответствии с инструкциями производителя
9.0002 После размещения выключателя необходимо установить разъем в боковой части монтажной коробки, чтобы подключить необходимые кабели внутри коробки.
Если этот процесс слишком сложен для вас, вы можете попросить электрика осмотреть разъем и выключатели, чтобы обеспечить успешную установку.
После подготовки коробки вам необходимо проложить кабели через стены, ведущие туда, где вы хотите разместить розетку электроплиты. Важно избегать других проводов и инженерных сетей при прокладке проводов через стены.
Когда вы закончите укладку кабелей, оставьте самую длинную часть за пределами последнего отверстия.
Затем зачистите изоляцию на конце кабеля и подключите его к розетке, прежде чем вкручивать в стену. Закрепив электрическую розетку, вы вскоре будете готовы проверить ее.
Подключение и проверка электрической плиты
Последним шагом, который необходимо выполнить, является прокладка кабеля розетки через разъем монтажной коробки и подключение его к автоматическому выключателю. Вы также должны определить, сколько кабеля вам понадобится при подключении его к заземляющим и нейтральным шинам.
Вставив заземляющий, нейтральный и горячий провода в соответствующие винтовые клеммы, убедитесь, что все подключено правильно и на месте. Также было бы разумно закрепить кабель диапазона, если он не имеет стабильной поддержки.
Перед включением электричества в доме выключите выключатель розетки электроплиты во избежание перегрузки. После восстановления электричества в доме проверьте мощность розетки.
Если у вас есть мультиметр, вы можете измерить ток или напряжение в розетке.
Вы можете подключить электрическую плиту, как только убедитесь, что напряжение в розетке стабильное и составляет 220 вольт.
Этот процесс может различаться в зависимости от вашей монтажной коробки или инструкций к розетке. Если вам нужна помощь, попросите электрика помочь с установкой.
Шнуры питания серии: не входят в комплект
Следует также помнить, что большинство моделей не поставляются со шнурами питания. Как правило, вам нужно будет приобрести шнур отдельно и подключить его к плите.
Несмотря на то, что размер цепи может быть разным, тип шнура и розетки — нет. В 1996 году Национальный электротехнический кодекс ввел в действие правила использования четырехпроводных цепей для электрических плит и других приборов с высоким энергопотреблением.
NEC обновил эти рекомендации, чтобы создать более безопасные методы подключения шнуров питания от электроплиты к распределительной коробке. Розетки с четырьмя разъемами обычно подходят для вилок с 4 контактами; если вы попытаетесь установить розетку для трехжильных шнуров, это будет нарушением кодекса.
При подключении шнура питания снимите заднюю панель доступа на электрической плите, проденьте шнур в панели плиты и подсоедините необходимые провода к соответствующим винтовым клеммам.
Нужна помощь в установке розетки для электроплиты? Свяжитесь с U.S. Electric
Наша команда в U.S. Electric уделяет первостепенное внимание обеспечению безопасности электрических и проводных операций в вашем доме. Мы можем вмешаться, если установка станет слишком сложной, или помочь вам с самого начала. Если у вас есть какие-либо вопросы, свяжитесь с нами онлайн или позвоните нам сегодня.
Подключение шнура питания диапазона
» Домашняя электропроводка
» Справочник по электропроводке
» Схемы электропроводки в жилом доме
» Жилая электропроводка: Руководство по домашней электропроводке
» Нужна помощь по электрике? Получите быстрый ответ! Спросите электрика
Дэйв Ронджи Резюме: Электрическая плита Установка с обычной системой электропроводки на 240 В для 3-проводной и 4-проводной конфигурации. |
Узнайте, чем делятся другие, по адресу Спросите электрика:
East, чтобы использовать сайт, и я ценю, что вы получаете бесплатные вопросы для помощи. Сабрина из Анкориджа, Аляска.
Как подключить шнур питания кухонной плиты
Видео по электромонтажу
Подключение шнура и розетки
ПРИМЕЧАНИЕ. Список всех моих полезных видео
Будет отображаться в конце этого видео
Так что продолжайте смотреть, чтобы я мог помочь вам правильно подключить!
3-проводная конфигурация
Электрическая плита может быть подключена для работы с 3-проводной или 4-проводной схемой.4-проводная конфигурация
В этом случае, когда дом старше новой электрической плиты, вот что вам нужно сделать:
Вам необходимо приобрести 3-жильный шнур диапазона. Удалите 4-проводной шнур диапазона и установите новый 3-проводной шнур диапазона.стиль=»очистить: слева»>
Для всех новых установок требуется 4-проводная цепь, которая имеет отдельный изолированный нейтральный провод и отдельный провод заземления, а также 2 провода под напряжением.| Затем, где провода подключены к электрической плите, вам нужно будет переустановить перемычку, которая идет между заземляющим винтом и нейтральной клеммой, как показано на схеме подключения 3-ПРОВОДНОГО ПОДКЛЮЧЕНИЯ ниже. Заземляющий винт крепится к металлической раме электрической плиты и обычно располагается под клеммой нейтрального провода. |
Электрическая проводка для подключения шнура с четырьмя клеммами |
| СТАРЫЕ ДОМА И ЭЛЕКТРОПРИЕМНИКИ | НОВЫЕ ДОМА И ЭЛЕКТРОПРИЕМНИКИ |
| ВАЖНО: Следующие шаги применимы ТОЛЬКО в том случае, если диапазон конкретно указывает, что он может быть подключен для 3-проводного ИЛИ 4-проводного соединения.  Для некоторых новых диапазонов может потребоваться отдельный изолированный нейтральный провод И отдельный провод заземления только для 4-проводного соединения. Обязательно ознакомьтесь с руководством по установке вашего диапазона спецификации разрешенной конфигурации. | |
| NEMA 10-50R 50AMP-125/250В | NEMA 14-50 50А-125/250В |
| Эту систему можно настроить в зависимости от конфигурации вашей проводки. Например, у вас может быть одно из следующих состояний:
|
Подробнее о подключении диапазона |
|
Клеммная колодка точно такая же, как показано на рисунке выше, и я подключил ее шнуром, как показано на рисунке. Я могу подать питание на глазки дальнего действия, но не на печь или цепь управления духовкой. Диапазон имеет три провода, подсоединенные к красной клемме (два подключаются к одному разъему) и один единственный красный провод. Черно-белые провода и заземляющий контакт точно такие же, как на рисунке. Клемма черного провода, клемма белого провода и два винта монтажного блока кажутся соединенными, так как я могу получить цепь при тестировании с помощью измерителя. Я не вижу цепи между красной клеммой и любой другой точкой, которую я пытаюсь. Я проверил розетку и шнур питания, и они оба в порядке.
Если серия бывшая в употреблении и не новая, я бы проверил всю внутреннюю проводку и соединения с элементами управления. Если бы был предыдущий владелец, я бы связался с ним и узнал немного истории о производительности диапазона. Измеритель непрерывности был бы очень полезен для проверки между клеммами при соединении шнура с элементами управления духовкой.
Однако обязательно идентифицируйте заземляющий провод цепи диапазона и обозначьте его как заземляющий провод с помощью зеленой изоленты и выполните заземление.
|
youtube.com/embed/QaQFZtOxGQg?rel=0″ frameborder=»0″ allow=»accelerometer; autoplay; encrypted-media; gyroscope; picture-in-picture» allowfullscreen=»»>
| |||||||
Самый безопасный способ проверки электрических устройств и идентификации электрических проводов! Бесконтактный электрический тестер Самый быстрый способ проверить неисправность электропроводки! Тестер розеток Снимите изоляцию проводов, не надрезая и не повреждая электрический провод! Инструмент для зачистки проводов и кусачки стиль=»очистить: слева»> | ||
Это бесконтактный тестер, который я использую для простого определения напряжения в кабелях, шнурах, автоматических выключателях, осветительных приборах, выключателях, розетках и проводах. Просто вставьте конец тестера в розетку, патрон лампы или приложите конец тестера к проводу, который вы хотите проверить. Очень удобный и простой в использовании.style=»clear: left»>
style=»clear: left»>
|
|
Просто вставьте конец тестера в розетку, патрон лампы или приложите конец тестера к проводу, который вы хотите проверить. Очень удобный и простой в использовании.
