Маркировка SMD резисторов – как прочитать номинал SMD резистора
В этой статье расскажем, как можно прочитать маркировку SMD резисторов (для поверхностного монтажа) во всех вариантах, то есть, с числовым кодом из 3 цифр и 4 цифр, а также буквенно-цифрового типа (EIA-96). Приведем стандартные размеры SMD резисторов и их номинальную мощность.
Блок питания 0…30 В / 3A
Набор для сборки регулируемого блока питания…
Подробнее
Трехзначный код
Наиболее простыми для чтения являются SMD резисторы, которые содержат 3-значный цифровой код. У них первые две цифры — это числовое значение, а третья цифра — множитель, то есть количество нулей, которое мы должны добавить к значению.
Давайте рассмотрим это на примере:
Резистор с кодом 472 имеет сопротивление 4700 Ом или 4,7 кОм, так как к числу «47» (первые две цифры) мы должны добавить 2 нуля (третья цифра).
На следующем рисунке приведем еще несколько примеров:
Трехзначный код резисторов со сопротивлением менее 10 Ом
В описанной выше системе минимальное значение сопротивления, которое мы можем кодировать, составляет 10 Ом, что эквивалентно коду «100» (10 + нет нуля).
Портативный паяльник TS80P
TS80P- это обновленная версия паяльника TS80 Smart, работающий от USB…
Подробнее
При значениях сопротивления менее 10 Ом необходимо найти другое решение, потому что вместо добавления нулей мы должны разделить значение первых двух цифр. Чтобы решить проблему, производители используют букву «R», которая эквивалентна запятой.
Например, сопротивление с кодом 4R7 эквивалентно 4,7 Ом, потому что мы заменяем «R» запятой. Если значение сопротивления меньше 1 Ом, мы используем ту же систему, помещая R в качестве первого номера. Например, R22 равно 0,22 Ом. Как вы можете видеть, это довольно легко.
Четырехзначный код (прецизионные резисторы)
В случае прецизионных резисторов производители создали еще одну систему кодирования, состоящую из 4-значных чисел. В нем первые три цифры — это числовое значение, а четвертая цифра — множитель, то есть количество нулей, которые мы должны добавить к значению.
Факт наличия трех цифр для кодирования значения позволяет нам иметь большее разнообразие и точность значений.
Четырехзначный код резисторов с сопротивлением менее 100 Ом
С 4-значной системой наименьшее значение сопротивления, которое мы можем кодировать, составляет 100 Ом, что эквивалентно коду «1000» (100 + нет нуля).
При значениях сопротивлений менее 100 Ом производители выбрали такое же решение, как и в случае с 3-значной кодировкой — добавление буквы «R» вместо запятой.
Код EIA-96 (прецизионные резисторы)
В последнее время производители используют для прецизионных резисторов новую систему кодировки — EIA-96, которая довольно сложна для расшифровки, если нет под рукой справочной таблицы или онлайн калькулятора.
В EIA-96 первые две цифры кода — это номер индекса таблицы, в котором мы найдем эквивалентное значение, в то время как буква является множителем. Таким образом, наличие буквы на конце кода свидетельствует о том, что резистор имеет кодировку EIA-96.
На рисунке ниже приведена полная таблица маркировки сопротивлений EIA-96.
Практические примеры EIA-96
На следующем рисунке мы можем видеть некоторые примеры EIA-96 маркировки
Допуски сопротивлений
Как вы уже могли заметить, во всех трех системах кодирования, которые мы изучили, производители не предусмотрели никакого способа указания допуска (отклонения) сопротивлений резисторов (четвертой цветной полоски как на выводных резисторах).
Но как правило, резисторы, имеющие маркировку из 3-х цифр имеют точность 5%, а резисторы с кодом из 4-х цифр, а также резисторы с кодировкой EIA-96 имеют точность 1%.
www.inventable.eu
Паяльный фен YIHUA 8858
Обновленная версия, мощность: 600 Вт, расход воздуха: 240 л/час…
Подробнее
Кодовая и цветовая маркировка резисторов
Кодовая и цветовая маркировка резисторов
Кодированное обозначение номинальных сопротивлений резисторов состоит из трех или четырех знаков, включающих две цифры и букву или три цифры и букву. Буква кода является множителем, обозначающим сопротивление в Омах, и определяет положение запятой десятичного знака. Кодированное обозначение допускаемого отклонения состоит из буквы латинского алфавита (см. таблицы).
Кодированное обозначение номинального сопротивления, допуска и примеры обозначения.
| Примеры обозначения | |
|---|---|
| Полное обозначение | Код |
| 3,9 Ом ± 5% | 3R9J |
| 215 Ом ± 2% | 215RG |
| 1 кОм ± 5% | 1K0J |
| 12,4 кОм ± 1% | 12K4F |
| 10 кОм ± 5% | 10KJ |
| 100 кОм ± 5% | M10J |
| 2,2 МОм ± 10% | 2M2K |
| 6,8 ГОм ± 20% | 6G8M |
| 1 Том ± 20% | 1T0M |
| Сопротивление | |
|---|---|
| Множитель | Код |
| 1 | R (E) |
| 10^3 | K (K) |
| 10^6 | M(М) |
| 10^9 | G (Г) |
| 10^12 | T (Т) |
| Допуск, % | Код |
|---|---|
| ± 0,001 | E |
| ± 0,002 | L |
| ± 0,005 | R |
| ± 0,01 | P |
| ± 0,02 | U |
| ± 0,05 | A |
| ± 0,1 | B (Ж) |
| ± 0,25 | C (У) |
| ± 0,5 | D (Д) |
| ± 1 | F (Р) |
| ± 2 | G (Л) |
| ± 5 | J (И) |
| ± 10 | K (С) |
| ± 20 | M (В) |
| ± 30 | N (Ф) |
Примечание.
В скобках указано старое обозначение.

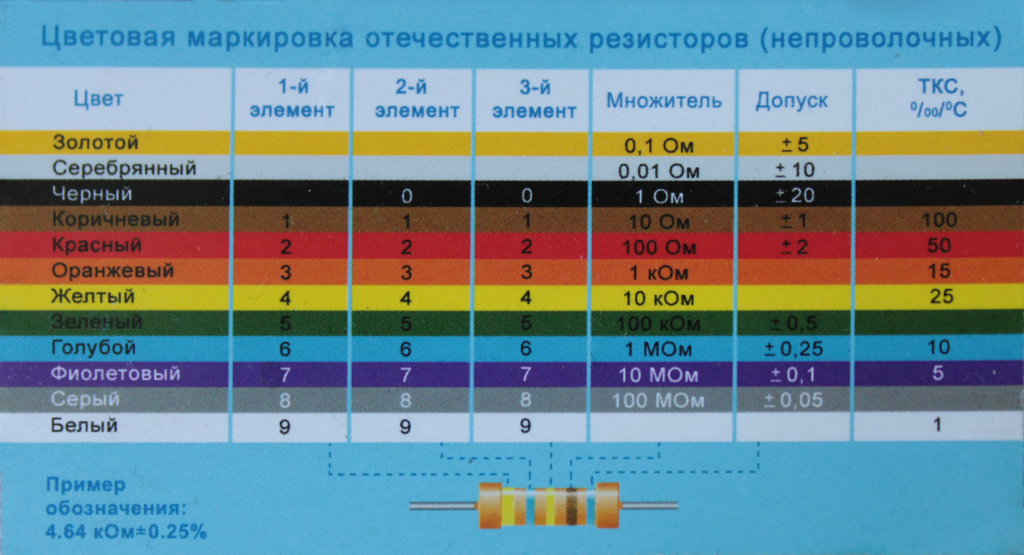

Цветовая маркировка наносится в виде четырех или пяти цветных колец. Каждому цвету соответствует определенное цифровое значение.
У резисторов с четырьмя цветными кольцами первое и второе кольца обозначают величину сопротивления в Омах, третье кольцо — множитель, на который необходимо умножить номинальную величину сопротивления, а четвертое кольцо определяет величину допуска в процентах.
| Цвет знака | Номинальное сопротивление, Ом | Допуск, % | ТКС [ppm/°C] | |||
|---|---|---|---|---|---|---|
| Первая цифра | Вторая цифра | Третья цифра | Множитель | |||
| Серебристый | 10-2 | ±10 | ||||
| Золотистый | 10-1 | ±5 | ||||
| Черный | 0 | 0 | 1 | |||
| Коричневый | 1 | 1 | 1 | 10 | ±1 | 100 |
| Красный | 2 | 2 | 2 | 102 | ±2 | 50 |
| Оранжевый | 3 | 3 | 3 | 103 | 15 | |
| Желтый | 4 | 4 | 4 | 104 | 25 | |
| Зеленый | 5 | 5 | 5 | 105 | 0,5 | |
| Голубой | 6 | 6 | 6 | 106 | ±0,25 | 10 |
| Фиолетовый | 7 | 7 | 7 | 107 | ±0,1 | 5 |
| Серый | 8 | 8 | 8 | 108 | ±0,05 | |
| Белый | 9 | 9 | 9 | 109 | 1 | |
Примечание.
Ppm – parts per million – миллионная доля, количество частей в миллионе, 1/106
Резисторы с малой величиной допуска (0,1%…2%) маркируются пятью цветовыми кольцами. Первые три — численная величина сопротивления, четвертое — множитель, пятое — допуск. В маркировке резисторов, принятой на фирме «PHILIPS», (см. ниже) последним кольцом может быть и ТКС.
Маркировочные знаки на резисторах сдвинуты к одному из выводов и располагаются слева направо. Если размеры резистора не позволяют разместить маркировку ближе к одному из выводов, ширина полосы первого знака делается примерно в два раза больше других. Впрочем, и это требование не всегда соблюдается, в таком случае пытаемся определить номинал, значение которого попадает в стандартный ряд:
Номинальное сопротивление резисторов выбирается из шести стандартных рядов (Е3, Е6, Е12, Е24, Е48, Е96 и Е192) в соответствии с ГОСТ2825-67. Каждый ряд соответствует определённому допуску в номиналах деталей. Так, детали из ряда E6 имеют допустимое отклонение от номинала ±20 %, из ряда E12 — ±10 %, из ряда E24 — ±5 %.
Собственно, ряды устроены таким образом, что следующее значение отличается от предыдущего чуть меньше, чем на двойной допуск.
| E6 | E12 | E24 | E6 | E12 | E24 | E6 | E12 | E24 | ||
|---|---|---|---|---|---|---|---|---|---|---|
| 1,0 | 1,0 | 1,0 | 2,2 | 2,2 | 2,2 | 4,7 | 4,7 | 4,7 | ||
| 1,1 | 2,4 | 5,1 | ||||||||
| 1,2 | 1,2 | 2,7 | 2,7 | 5,6 | 5,6 | |||||
| 1,3 | 3,0 | 6,2 | ||||||||
| 1,5 | 1,5 | 1,5 | 3,3 | 3,3 | 3,3 | 6,8 | 6,8 | 6,8 | ||
| 1,6 | 3,6 | 7,5 | ||||||||
| 1,8 | 1,8 | 3,9 | 3,9 | 8,2 | 8,2 | |||||
| 2,0 | 4,3 | 9,1 |
Ряд E48 соответствует относительной точности ±2 %, E96 — ±1 %, E192 — ±0,5 %.
Элементы рядов образуют строгую геометрическую прогрессию со знаменателями 101/48 ≈ 1,04914, 101/96 ≈ 1,024275, 101/192 ≈ 1,01206483 и легко могут быть вычислены на калькуляторе.
| E48 | E96 | E192 | E48 | E96 | E192 | E48 | E96 | E192 | E48 | E96 | E192 | E48 | E96 | E192 | E48 | E96 | E192 | |||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 1,00 | 1,00 | 1,00 | 1,47 | 1,47 | 1,47 | 2,15 | 2,15 | 2,15 | 3,16 | 3,16 | 3,16 | 4,64 | 4,64 | 4,64 | 6,81 | 6,81 | 6,81 | |||||
| 1,01 | 1,49 | 2,18 | 3,20 | 4,70 | 6,90 | |||||||||||||||||
| 1,02 | 1,02 | 1,50 | 1,50 | 2,21 | 2,21 | 3,24 | 3,24 | 4,75 | 4,75 | 6,98 | 6,98 | |||||||||||
| 1,04 | 1,52 | 2,23 | 3,28 | 4,81 | 7,06 | |||||||||||||||||
| 1,05 | 1,05 | 1,05 | 1,54 | 1,54 | 1,54 | 2,26 | 2,26 | 2,26 | 3,32 | 3,32 | 3,32 | 4,87 | 4,87 | 4,87 | 7,15 | 7,15 | 7,15 | |||||
| 1,06 | 1,56 | 2,29 | 3,36 | 4,93 | 7,23 | |||||||||||||||||
| 1,07 | 1,07 | 1,58 | 1,58 | 2,32 | 2,32 | 3,40 | 3,40 | 4,99 | 4,99 | 7,32 | 7,32 | |||||||||||
| 1,09 | 1,60 | 2,34 | 3,44 | 5,05 | 7,41 | |||||||||||||||||
| 1,10 | 1,10 | 1,10 | 1,62 | 1,62 | 1,62 | 2,37 | 2,37 | 2,37 | 3,48 | 3,48 | 3,48 | 5,11 | 5,11 | 5,11 | 7,50 | 7,50 | 7,50 | |||||
| 1,11 | 1,64 | 2,40 | 3,52 | 5,17 | 7,59 | |||||||||||||||||
| 1,13 | 1,13 | 1,65 | 1,65 | 2,43 | 2,43 | 3,57 | 3,57 | 5,23 | 5,23 | 7,68 | 7,68 | |||||||||||
| 1,14 | 1,67 | 2,46 | 3,61 | 5,30 | 7,77 | |||||||||||||||||
| 1,15 | 1,15 | 1,15 | 1,69 | 1,69 | 1,69 | 2,49 | 2,49 | 2,49 | 3,65 | 3,65 | 3,65 | 5,36 | 5,36 | 5,36 | 7,87 | 7,87 | 7,87 | |||||
| 1,17 | 1,72 | 2,52 | 3,70 | 5,42 | 7,96 | |||||||||||||||||
| 1,18 | 1,18 | 1,74 | 1,74 | 2,55 | 2,55 | 3,74 | 3,74 | 5,49 | 5,49 | 8,06 | 8,06 | |||||||||||
| 1,20 | 1,76 | 2,58 | 3,79 | 5,56 | 8,16 | |||||||||||||||||
| 1,21 | 1,21 | 1,21 | 1,78 | 1,78 | 1,78 | 2,61 | 2,61 | 2,61 | 3,83 | 3,83 | 3,83 | 5,62 | 5,62 | 5,62 | 8,25 | 8,25 | 8,25 | |||||
| 1,23 | 1,80 | 2,64 | 3,88 | 5,69 | 8,35 | |||||||||||||||||
| 1,24 | 1,24 | 1,82 | 1,82 | 2,67 | 2,67 | 3,92 | 3,92 | 5,76 | 5,76 | 8,45 | 8,45 | |||||||||||
| 1,26 | 1,84 | 2,71 | 3,97 | 5,83 | 8,56 | |||||||||||||||||
| 1,27 | 1,27 | 1,27 | 1,87 | 1,87 | 1,87 | 2,74 | 2,74 | 2,74 | 4,02 | 4,02 | 4,02 | 5,90 | 5,90 | 5,90 | 8,66 | 8,66 | 8,66 | |||||
| 1,29 | 1,89 | 2,77 | 4,07 | 5,97 | 8,76 | |||||||||||||||||
| 1,30 | 1,30 | 1,91 | 1,91 | 2,80 | 2,80 | 4,12 | 4,12 | 6,04 | 6,04 | 8,87 | 8,87 | |||||||||||
| 1,32 | 1,93 | 2,84 | 4,17 | 6,12 | 8,98 | |||||||||||||||||
| 1,33 | 1,33 | 1,33 | 1,96 | 1,96 | 1,96 | 2,87 | 2,87 | 2,87 | 4,22 | 4,22 | 4,22 | 6,19 | 6,19 | 6,19 | 9,09 | 9,09 | 9,09 | |||||
| 1,35 | 1,98 | 2,91 | 4,27 | 6,26 | 9,19 | |||||||||||||||||
| 1,37 | 1,37 | 2,00 | 2,00 | 2,94 | 2,94 | 4,32 | 4,32 | 6,34 | 6,34 | 9,31 | 9,31 | |||||||||||
| 1,38 | 2,03 | 2,98 | 4,37 | 6,42 | 9,42 | |||||||||||||||||
| 1,40 | 1,40 | 1,40 | 2,05 | 2,05 | 2,05 | 3,01 | 3,01 | 3,01 | 4,42 | 4,42 | 4,42 | 6,49 | 6,49 | 6,49 | 9,53 | 9,53 | 9,53 | |||||
| 1,42 | 2,08 | 3,05 | 4,48 | 6,57 | 9,65 | |||||||||||||||||
| 1,43 | 1,43 | 2,10 | 2,10 | 3,09 | 3,09 | 4,53 | 4,53 | 6,65 | 6,65 | 9,76 | 9,76 | |||||||||||
| 1,45 | 2,13 | 3,12 | 4,59 | 6,73 | 9,88 |
Сопротивление резистора получают умножением числа из стандартного ряда на 10^n, где n — целое положительное или отрицательное число.
Цветовая маркировка фирмы «PHILIPS»
Маркировка осуществляется 4, 5 или 6 цветными полосами, несущими информацию о номинале, допуске и температурном коэффициенте сопротивления (ТКС) соответственно (см. таблицу выше). Дополнительную информацию несет цвет корпуса резистора и взаимное расположение полос.
Цветовая маркировка фирмы «PHILIPS»
Кодовая маркировка фирмы «PHILIPS»
Фирма «PHILIPS» кодирует номинал резисторов в соответствии с общепринятыми стандартами, т.е. первые две или три цифры указывают номинал в Ом, а последняя — количество нулей (множитель). В зависимости от точности резистора номинал кодируется в виде 3 или 4 символов. Отличия от стандартной кодировки могут заключаться в трактовке цифр 7, 8 и 9 в последнем символе.
Буква R выполняет роль десятичной запятой или, она стоит в конце, указывает на диапазон. Единичный символ «0» указывает на резистор с нулевым сопротивлением (Zero-Ohm).
Кодовая маркировка фирмы «PHILIPS»
| Последний символ | Номинал резистора |
|---|---|
| 1 | 100. ..976 Ом |
| 2 | 1…9,76 кОм |
| 3 | 10…97,6 кОм |
| 4 | 100…976 кОм |
| 5 | 1…9,76 МОм |
| 6 | 10…68 МОм |
| 7 | 0,1…0,976 Ом |
| 8 | 1…9,76 Ом |
| 9 | 10…97,6 Ом |
| 0 | 0 Ом |
| R | 1…91 Ом |
Таким образом, если на резисторе вы увидите код 107 — это не 10 с семью нулями (100 МОм), а всего лишь 0,1 Ом.
Перемычки и резисторы с «нулевым» сопротивлением
Многие фирмы выпускают в качестве плавких вставок или перемычек специальные провода Jumper Wire с нормированными сопротивлением и диаметром (0,6 мм, 0,8 мм) и резисторы с «нулевым» сопротивлением. Резисторы выполняются в стандартном цилиндрическом корпусе с гибкими выводами (Zero-Ohm) или в стандартном корпусе для поверхностного монтажа (Jumper Chip). Реальные значения сопротивления таких резисторов лежат в диапазоне единиц или десятков миллиом (~ 0,005.
..0,05 Ом). В цилиндрических корпусах маркировка осуществляется черным кольцом посередине, в корпусах для поверхностного монтажа (0603, 0805, 1206…) маркировка обычно отсутствует либо наносится код «000» (возможно «0»).
Перемычки и резисторы с нулевым сопротивлением.
Нестандартная цветовая маркировка
Помимо стандартной цветовой маркировки многие фирмы применяют нестандартную (внутрифирменную) маркировку. Нестандартная маркировка применяется для отличия, например, резисторов, изготовленных по стандартам MIL, от стандартов промышленного и бытового назначения, указывает на огнестойкость и т.д.
Нестандартная цветовая маркировка.
Кодовая маркировка прецизионных высокостабильных резисторов фирмы «PANASONIC»
Кодовая маркировка фирмы «PANASONIC»
Кодовая маркировка фирмы «BOURNS»
А. Маркировка 3 цифрами
Первые две цифры указывают значения в Ом, последняя — количество нулей. Распространяется на резисторы из ряда Е-24, допусками 1 и 5%, типоразмерами 0603, 0805 и 1206.
В. Маркировка 4 цифрами
Первые три цифры указывают значения в Ом, последняя — количество нулей. Распространяется на резисторы из ряда Е-96, допуском 1%, типоразмерами 0805 и 1206. Буква R играет роль десятичной запятой.
С. Маркировка 3 символами
Первые два символа — цифры, указывающие значение сопротивления в Ом, взятые из нижеприведенной таблицы 5, последний символ — буква, указывающая значение множителя: S=10-2; R=10-1; А=1; В= 10; С=102; D=103; Е=104; F=105. Распространяется на резисторы из ряда Е-96, допуском 1%. типоразмером 0603.
| Код | Значение | Код | Значение | Код | Значение | Код | Значение |
|---|---|---|---|---|---|---|---|
| 01 | 100 | 25 | 178 | 49 | 316 | 73 | 562 |
| 02 | 102 | 26 | 182 | 50 | 324 | 74 | 576 |
| 03 | 105 | 27 | 187 | 51 | 332 | 75 | 590 |
| 04 | 107 | 28 | 191 | 52 | 340 | 76 | 604 |
| 05 | 110 | 29 | 196 | 53 | 348 | 77 | 619 |
| 06 | 113 | 30 | 200 | 54 | 357 | 78 | 634 |
| 07 | 115 | 31 | 205 | 55 | 365 | 79 | 649 |
| 08 | 118 | 32 | 210 | 56 | 374 | 80 | 665 |
| 09 | 121 | 33 | 215 | 57 | 383 | 81 | 681 |
| 10 | 124 | 34 | 221 | 58 | 392 | 82 | 698 |
| 11 | 127 | 35 | 226 | 59 | 402 | 83 | 715 |
| 12 | 130 | 36 | 232 | 60 | 412 | 84 | 732 |
| 13 | 133 | 37 | 237 | 61 | 422 | 85 | 750 |
| 14 | 137 | 38 | 243 | 62 | 432 | 86 | 768 |
| 15 | 140 | 39 | 249 | 63 | 442 | 87 | 787 |
| 16 | 143 | 40 | 255 | 64 | 453 | 88 | 806 |
| 17 | 147 | 41 | 261 | 65 | 464 | 89 | 825 |
| 18 | 150 | 42 | 267 | 66 | 475 | 90 | 845 |
| 19 | 154 | 43 | 274 | 67 | 487 | 91 | 866 |
| 20 | 158 | 44 | 280 | 68 | 499 | 92 | 887 |
| 21 | 162 | 45 | 287 | 69 | 511 | 93 | 909 |
| 22 | 165 | 46 | 294 | 70 | 523 | 94 | 931 |
| 23 | 169 | 47 | 301 | 71 | 536 | 95 | 953 |
| 24 | 174 | 48 | 309 | 72 | 549 | 96 | 976 |
Примечание.
Маркировки А и В — стандартные, маркировка С — внутрифирменная.
Маркировка переменных резисторов
Импортных
Полная маркировка переменных и подстроечных резисторов представляет собой буквенно-цифровой код:
1. Серия.
2. Функциональная характеристика (рис. 1.6) — график зависимости сопротивления от поворота движка.
3. Значение сопротивления в омах (2К2 = 2,2 кОм).
4. Тип движка (рис. 1.7, табл. 1.16).
5. Длина движка в мм.
Рис. 1.6. График зависимости сопротивления от угла поворота движка переменного резистора
Таблица 1.16
| Тип
| Обозначение
| Размеры, мм
| ||||
| КС
| L
| 15
| 20
| 25
| 30
| 35
|
| В
| 7
| 12
| 14
| 14
| 14
| |
| F
| L
| 15
| 20
| 25
| 30
| 35
|
| F
| 8
| 12
| 12
| 12
| 12
| |
| RE
| L
| 15
| 20
| 25
| 30
| 35
|
| R
| L
| 15
| 20
| 25
| 30
| 35
|
| KQ
| L
| 15
| 20
| 25
| 30
| 35
|
| А
| 6
| 7
| 7
| 7
| 7
|
Рис.
1.7. Типы движков переменных резисторов
Отдельно рекомендуется выделить подстроечные резисторы фирмы Murata, используемые в микроэлектронике. Они обозначаются по внутрифирменной системе. Маркировка состоит из кода модели — трех букв и цифры, типа — 1–2 букв и номинала, обозначенного цифровым кодом. к примеру, RVG3 А8–103. На рис. 1.8 приведены изображения подстроечных резисторов фирмы Murata.
Рис. 1.8. подстроечные резисторы фирмы Murata
Источник
Отечественных
Сокращенные обозначения резисторов состоят из букв и цифр. Буквы обозначают группу изделий: С — резисторы постоянные (буква «С» осталась от старого названия резисторов — «сопротивления»), СП — резисторы переменные. Число, стоящее после букв, обозначает специфическую разновидность резистора в зависимости от материала токопроводящего элемента: 1 — непроволочные тонкослойные углеродистые н бороуглеродистые; 2 — непроволочные тонкослойные металлодиэлектрнческие и металлоокисные; 3 — непроволочные композиционные пленочные; 4 — непроволочные композиционные объемные; 5 — проволочные; 6 — непроволочные тонкослойные металлизированные.
После первой цифры через дефнс ставится вторая цифра, обозначающая регистрационный номер конкретного типа резистора.
Например, СП5-24 обозначает резисторы переменные проволочные, регистрационный номер 24
В нашей стране и странах СЭВ для вновь разрабатываемых резисторов принята новая система сокращенных условиых обозначений, по которой первый элемент — буква, обозначает подкласс резистора (Р — резисторы постоянные, РП — резисторы переменные), второй элемент — цифра, обозначает группу резистора по материалу резистивного элемента (1—непроволочные, 2 — проволочные), третий элемент — цифра, обозначает регистрационный номер резистора Между вторым и третьим элементами ставится дефис. Например, РП1-46 обозначает резисторы переменные непроволочные, регистрационный номер 46.
При заказе резисторов и их поставке в документах указывается полное обозначение Оно состоит из сокращенного обозначения, варианта конструктивного исполнения (при необходимости), обозначении и самих величин основных параметров и характеристик резисторов, климатического исполнения и обозначения документа на поставку.
Параметры и характеристики для переменных резисторов называются в следующей последовательности: номинальная мощность рассеяния и единицы измерения мощности (Вт), номинальное сопротивление и единицы измерения сопротивления (Ом, кОм, МОм), допускаемое отклонение сопротивления в % (допуск), функциональная характеристика (для непроволочных резисторов), обозначение конца вала и длины выступающей части вала (ВС-1 —сплошной гладкий, ВС-2 — сплошной со шлицем, ВС-3 — сплошной с лыской, ВС-4 — сплошной с двумя лысками, ВП-1 — полый гладкий, ВП 2 — полый с лыской).
Маркировка наносится непосредственно на резистор и содержит: вид, номинальную мощность, номинальное сопротивление, допуск и дату изготовления. Для непроволочиых переменных резисторов указывается еще вид функциональной зависимости А, Б, В и др. При маркировке номинальных сопротивлений и их допускаемых отклонений могут применяться как полные, так и сокращенные (кодированные) обозначения. Полное обозначение номинальных сопротивлений состоит из значения номинального сопротивления (цифра) и единицы измерения (Ом, кОм, МОм).
Кодированное обозначение состоит из двух или трех цифр и букв. Буква кода из русского алфавита обозначает множитель, составляющий значение сопротивления, и определяет положение запятой десятичного знака. Буквы Е, К, М обозначают соответст венно множители 1, 10, 100 для значений сопротивления, выраженных в омах. Значения допускаемых отклонений кодируются также буквами ±5% — И, ±10% — С, ±20% — В, ±30% — Ф.
Примеры кодированных обозначений 6Е8И, 1К5В, 2М2Ф — означает 6,8 Ом±5%, 1,5 к0м±20%, 2,2 М0м±30%.
Источник
Ещё регулировочные резисторы могут различаться зависимостью самого сопротивления от угла поворота оси их движка.
Смотрим на картинку.
По большому счёту регулировочные резисторы можно разделить на три типа:
А — с линейной зависимостью, Б — с логарифмической и В — с показательной. (Рис. слева). В регуляторах громкости, как правило, применяются резисторы с показательной зависимостью «В», это связано с особенностью слуха человека.
Обратите внимание!!!
Обозначение зависимостей — А, Б, В применимо к отечественным резисторам. У импортных переменных резисторов совсем другие буквенные индексы.
Тут главное не ошибиться!
То, что у отечественных А-характеристика – у импортных будет обозначение В.
А то, что у отечественных В-характеристика – у импортных будет обозначение А.
Тип зависимости указывается на корпусе резистора. Например, вот так!
Это отечественные резисторы.
А это импортные резисторы.
Источник
Смотрите также:
Кодовая и цветовая маркировка конденсаторов
Маркировка SMD конденсаторов
Цветовой код резистора — 4-х, 5-ти и 6-ти полосные резисторы
Электроника
устройства и схемы >> Пассивные
Компоненты >> Резисторы >>
Цветовой код резистора
Что такое
резистор?
Резисторы
пассивные компоненты, используемые в электрических цепях для уменьшения
поток электрического тока до определенного уровня.
Способность к
ограничение потока электрического тока называется сопротивлением.
Резисторы с высоким значением сопротивления будут ограничивать большие
количество электрического тока, тогда как резисторы с низким
значение сопротивления будет ограничивать только небольшое количество
электрический ток. Сопротивление резистора измеряется в
Ом.
Что
это цветовой код?
Как правило,
код относится к представлению информации в другой форме
используя символы, сигналы и буквы для целей
секретность. Здесь сигналы или символы действуют как коды. в
аналогичным образом, в резисторах мы используем разные цвета в качестве кодов для
укажите сопротивление (информацию) резистора. Здесь,
различные цвета, нанесенные на резистор, действуют как коды.
цветовые коды также используются для указания допуска и
надежность резистора. Мы
также можно напрямую найти значение сопротивления резистора с помощью
с помощью омметра.
цветовые коды используются не только в резисторах, но и в других электронных
компоненты, такие как конденсаторы и катушки индуктивности.
Указание
значения или номиналы электронных компонентов, таких как резисторы,
конденсаторы и катушки индуктивности, используя цветовые коды, напечатанные на
их называют системой электронного цветового кода. Электронный
Система цветового кодирования была разработана в начале 1920-е годы
Ассоциация радиопроизводителей, которая теперь является частью
Альянс электронной промышленности (EIA).
цветовая маркировка выполняется только в постоянных резисторах, но не в
переменные резисторы, потому что метод цветового кодирования показывает
только фиксированное значение сопротивления.
Переменные резисторы есть
разное сопротивление. Следовательно, невозможно использовать цвет
метод кодирования в переменных резисторах.
Почему
цветовые коды используются в резисторах, а не напрямую
печать значения сопротивления?
Печать
числа на больших электронных компонентах очень просты, но
очень сложно распечатать цифры или значения сопротивления
на крошечных компонентах. Таким образом, вместо прямой печати
номера, мы печатаем цветовые коды или цветовые полосы. Однако, по
Используя новейшие технологии печати, мы можем напрямую печатать
номера на резисторах.
Метод цветового кодирования имеет некоторые недостатки. Для слепых людей,
невозможно найти сопротивление резистора,
потому что они не могут видеть цвета, нанесенные на резистор.
Другое
недостатком является распознавание разницы между двумя цветами в
перегретый резистор очень сложно. Когда резистор
при перегреве цвета на резисторе немного меняются.
Поэтому становится невозможным распознать разницу
между коричневым цветом и красным цветом или коричневым цветом и оранжевым
цвет.
Представительство
сопротивление резистора с помощью цветных полос
В
метод цветового кодирования, номинал резисторов указан на
корпус резисторов с помощью цветов. Цвета, нарисованные на
тела резисторов называются цветными полосами. Все цветовые полосы
на корпусе резистора используются для обозначения
значение сопротивления и допуск. Каждый цвет на резисторах
body представляет другое число.
цветные полосы резисторов в основном бывают трех типов: 4 полосы
резистор, 5-полосный резистор и 6-полосный резистор.
Чтобы
найти сопротивление резистора, нам нужно расшифровать
цвета, окрашенные на корпусе резисторов. Изменения в расшифровке
в зависимости от количества цветных полос, нанесенных на резисторы
тело.
4
Резистор с цветовым кодом ленты
А
Резистор с 4-полосным цветовым кодом имеет 3 цветные полосы на левой стороне и
одна цветная полоса с правой стороны. 3 цветные полосы на левой стороне
находятся очень близко друг к другу и 4 й цветовая полоса
справа отделена от первых 3-х полос некоторым пространством.
3 цветные полосы на левой стороне сгруппированы вместе, чтобы
указать значение сопротивления резисторов и 4 -й
цветная полоса справа указывает на допуск
резистор.
Что
толерантность? «Толерантность — это
изменение сопротивления резистора от его
фактическое сопротивление.
Резисторы с высоким допуском имеют высокую
разброс сопротивления. Резисторы с низким допуском
имеют малый разброс сопротивления. Например,
резистор, который имеет допуск 5%, может изменяться на 5% от его
сопротивления от его фактического значения сопротивления. Точно так же
резистор, который имеет допуск 8%, может изменяться на 8% от его
сопротивления от его фактического значения сопротивления. Толерантность
резистора обычно указывается в процентах».
1 st цветная полоса на резисторе указывает на 1 st
значащее значение или 1 st цифра резисторов
сопротивление, а цветная полоса 2 nd указывает на 2 nd
значимое значение или 2 nd
цифра сопротивления резисторов.
3 -й
цветная полоса — это десятичный множитель и 4 -й
цветная полоса указывает на допуск резисторов.
1 й и 2 й
цветные полосы вместе составляют двузначный номер и 3 rd
цветовая полоса или множитель умножается на эту 2-значную цифру
число, чтобы получить значение сопротивления резистора.
Если
цветовая полоса 4 th или полоса допуска остаются незаполненными,
это рассматривается как 3-полосный резистор и допуск на
3-полосный резистор предполагается равным 20%.
Резисторы
которые производятся для военного использования, могут также включать
дополнительная полоса, называемая полосой 5 th , которая указывает резистор
интенсивность отказов.
Пример:
Если
цвета на 4-полосном резисторе в следующем порядке: коричневый,
зеленый, красный и фиолетовый (как показано на рисунке).
значения
цветные полосы будут такими: Коричневый = 1, Зеленый = 5, Красный = 10 2
или 100, Фиолетовый = 0,10%.
В
в таблице кодов цветов коричневый имеет значение 1, что соответствует 1 st .
цифра и зеленый имеют значение 5, что является второй цифрой.
Полосы первого и второго цвета сгруппированы вместе, чтобы сделать
двузначное число 15. Цветная полоса 3 rd красная
имеет значение 100. Это значение умножается на два
цифровое число, т. е. 15 x
100 = 1500 Ом. Фиолетовый указывает, что допуск составляет 0,10%.
Следовательно,
цвет резистора с коричнево-зелено-красно-фиолетовым цветом будет
иметь сопротивление 1500 Ом с допуском ±
0,10%.
5
Резистор с цветовым кодом ленты
A
Резистор с 5-полосным цветовым кодом имеет 4 цветные полосы на левой стороне и
одна цветная полоса с правой стороны.
4 цветные полосы на левой стороне
очень близки друг к другу и 5 -я цветная полоса
на правой стороне отделен от первых 4 полос с некоторым
пространство.
4 цветные полосы на левой стороне сгруппированы вместе, чтобы
представляют значение сопротивления резистора и 5 й
цветная полоса справа указывает на допуск
резистор.
- 1 ст
цветная полоса указывает на 1 st значимое значение или
1 ст
цифра номинала резисторов. - 2 -й
цветная полоса указывает на значащее значение 2 nd или
2 и
цифра номинала резистора. - 3 -й
цветная полоса указывает на значимое значение 3 rd или
3 рд
цифра номинала резисторов.
- 4 -й
цветная полоса — десятичный множитель. - 5 -й
цветная полоса указывает на допуск резисторов.
1 -й , 2 -й
и 3 цветные полосы rd вместе составляют 3 цифры
число и 4 -я цветовая полоса или множитель
умножить на это трехзначное число, чтобы получить сопротивление
значение резистора.
Пример:
Если
цвета на 5-полосном резисторе в следующем порядке: коричневый,
зеленый, красный, синий и фиолетовый (как показано на рисунке). Ценности
цветовых полос будет таким: Коричневый = 1, Зеленый = 5, Красный =
2, синий = 10 6 , Фиолетовый = 0,10%.
В
в таблице кодов цветов коричневый имеет значение 1, что соответствует 1 st .
цифра, зеленый имеет значение 5, что является второй цифрой и
красный имеет значение 2, которое является цифрой 3 rd .
полосы первого, второго и третьего цветов вместе составляют тройку
цифра 152. 4 й цвет полосы синего цвета имеет
значение 10 6 . Это значение умножается на
трехзначное число 152 т. е. 152 х
10 6 = 152M Ом.
Фиолетовый
указывает, что допуск составляет 0,10%.
Следовательно,
цвет резистора обозначен коричнево-зелено-красно-сине-фиолетовым
будет иметь сопротивление 152 МОм Ом
с допуском ±
0,10%.
6
Резистор с цветовым кодом ленты
A
Резистор с 6-полосным цветовым кодом состоит из 6 цветовых полос.
4
цветные полосы на левой стороне сгруппированы вместе, чтобы представить
значение сопротивления резисторов. 5 -й -й цветовой диапазон
справа представляют допуск резистора и
цветная полоса 6 th представляет TCR (Температура
Коэффициент сопротивления).
- 1 -й
цветная полоса указывает на 1 st значимое значение
номинал резисторов. - 2 nd цветная полоса указывает на 2 nd
значительное значение номинала резисторов. - 3 rd цветная полоса указывает на 3 rd
значительное значение номинала резисторов. -
4 -я -я цветовая полоса – это десятичный множитель. -
5 Цветная полоса th указывает на допуск резисторов. - 6 Цветная полоса th указывает на TCR (Температура
Коэффициент
сопротивления).
1 й , 2 й , и 3 rd цветные полосы
вместе составляют трехзначное число, а полоса четвертого цвета
умножить на это 3-значное число, чтобы получить сопротивление
значение резистора.
Пример:
Если
цвета на 6-полосном резисторе в следующем порядке: зеленый,
коричневый, фиолетовый, черный, золотой и оранжевый. Значения цвета
полосы будут такими: Зеленый = 5, Коричневый = 1, Фиолетовый = 7,
Черный = 10 0 , Золото = 5%, Оранжевый = 15 частей на миллион.
В
в таблице кодов цветов зеленый имеет значение 5, что соответствует 1 st .
цифра, коричневый имеет значение 1, которое является второй цифрой и
фиолетовый имеет значение 7, что является цифрой 3 rd .
полосы первого, второго и третьего цветов вместе составляют тройку
цифра 517. 4 й цвет полосы черный имеет
значение 10 0 . Это значение умножается на
трехзначное число 517 т. е. 517 х
10 0 = 517 Ом .
Золото
указывает, что допуск составляет 5%, а оранжевый указывает, что
TCR составляет 15 частей на миллион.
Следовательно,
резистор с цветовой маркировкой
зелено-коричневый-фиолетовый-черный-золотой-оранжевый будет иметь сопротивление
517 Ом с допуском 5%
и TCR (температурный коэффициент сопротивления) 15 частей на миллион.
Что такое TCR?
скорость, с которой сопротивление резистора изменяется при
изменение температуры называется TCR (Temperature
Коэффициент сопротивления).
Как
для чтения или расшифровки цветовых кодов резисторов
расположение цветных полос на резисторе очень
важный. Как правило, цветовые полосы, расположенные ближе всего к
вывод или конец резистора считается первой полосой.
Рядом с первой полосой находится вторая полоса и так далее. Другая
путь — это дополнительное пространство между двумя полосами (3 рд
и 4 -го -го диапазона) также указывает чтение
направление.
Если
вам трудно найти сопротивление резистора
используя его цветные полосы, вы можете напрямую найти сопротивление по
с помощью омметра или мультиметра.
Как
запомнить цветовые коды на резисторе?
Если
вам трудно запомнить цветовые коды на
резистор, используйте эти мнемоники, чтобы легко их запомнить.
полужирные буквы обозначают названия цветов.
Некоторые
Мнемоники, которые легко запомнить, включают:
- B.B.
РОЙ из
Большой
Британия
имеет очень
Хорошие часы сделаны
из золота
Серебро - Прощай, Рози, уходи
Бирмингем Виа
Большой
Вестерн - Прощай, Рози, уходи, Бристоль, через
Грейт Вестерн - Лучше купить резисторы
Или напряжение смещения вашей сети идет на запад
Как считывать значения резисторов
Если вы думаете, что эти разноцветные полосы на ваших резисторах просто для галочки, подумайте еще раз! Эти полосы говорят вам значение резистора.
Прежде чем вы сможете расшифровать значение резистора, вам нужно немного больше узнать о резисторах.
Существует два основных типа резисторов:
Стандартные резисторы имеют четыре цветные полосы. Три полосы говорят вам о номинальном значении , что означает значение, на которое рассчитан резистор. Четвертая полоса говорит вам допуск резистора, который указывает, насколько далеко от номинального значения может быть фактическое сопротивление. (Производственный процесс не идеален, поэтому большинство резисторов немного не соответствуют требованиям.)
Например, вы можете купить, как вам кажется, резистор на 100 Ом, но фактическое сопротивление, скорее всего, не точно равно 100 Ом. Это может быть 97 или 104 Омега, или какое-то другое значение, близкое к 100 Омега. Для большинства схем «закрыть» достаточно.
Прецизионные резисторы , которые имеют более точные значения, чем стандартные резисторы, имеют пять цветовых полос.
Четыре полосы сообщают вам номинальную стоимость. Пятая полоса говорит вам о допуске.Вы можете рассчитывать на то, что фактическое сопротивление прецизионного резистора действительно близко к его номинальному значению. Итак, если вы покупаете прецизионный резистор 100 Ом, скорее всего, его фактическое значение находится в пределах 1 или 2 от 100 Ом.
Четыре полосы сообщают вам номинальную стоимость. Пятая полоса говорит вам о допуске.На следующем рисунке показана схема цветового кода стандартного (четырехполосного) резистора. Вы используете этот цветовой код, чтобы определить номинальное значение и допуск стандартного резистора.
Расшифровка номинала резистора
Вот как можно использовать цветовой код для определения номинального значения резистора (см. рисунок):
Решите, какая полоса будет первой.
Сравните концы резистора. Обычно цветная полоса на одном конце ближе к этому концу, чем цветная полоса на другом конце. В этом случае полоса, ближайшая к одному концу резистора, является первой полосой.
Если вы не можете определить, какая полоса первая, посмотрите на две крайние полосы. Если одна из внешних полос серебряная или золотая, эта полоса, вероятно, последняя, поэтому первая полоса находится на другом конце.
Найдите цвет первой полосы в столбце с надписью «1-я цифра» и найдите число, связанное с этим цветом.
Это число является первой цифрой сопротивления. В резисторе, показанном на предыдущем рисунке, первая полоса желтая, поэтому первая цифра — 4.
Найдите цвет второй полосы в столбце с надписью «2-я цифра» и найдите число, связанное с этим цветом.
Это число является второй цифрой сопротивления. В резисторе, показанном на предыдущем рисунке, вторая полоса — фиолетовая, поэтому вторая цифра — 7,9.0004
Найдите цвет третьей полосы в столбце с надписью «X» и найдите число, связанное с этим цветом.
Это число является множителем. В резисторе, показанном на предыдущем рисунке, третья полоса коричневая, поэтому множитель равен 10 1 (что равно 10).
Поместите первые две цифры рядом, чтобы получить двузначное число.
Для резистора, показанного на предыдущем рисунке, первые две цифры — 4 и 7, поэтому двузначное число — 47.
Умножьте двузначное число на множитель.
Это дает вам номинальное значение резистора в омах. В резисторе, показанном на предыдущем рисунке, двузначное число равно 47, а множитель равен 10, поэтому номинальное значение равно
.
Простой способ умножить целое число на степень 10 (то есть 10 0 , 10 1 , 10 2 , 10 3 и т. д.) состоит в том, чтобы просто добавить ( то есть прибавьте до конца) целое число с нулями и используйте показатель степени (это маленькое выпуклое число рядом с 10), чтобы сказать вам, сколько нулей нужно добавить. Вот два примера:
22 x 10 3 . Показатель степени равен 3, поэтому вы добавляете 3 нуля справа от 22 и получаете 22 000.
(Множитель в этом случае равен 10 3 , что равно 1000.)56 х 10 0 . Показатель степени равен 0, поэтому вы добавляете 0 нулей справа от 56 и получаете 37. (Множитель в этом случае равен 10 0 , что равно 1, потому что любое число, возведенное в 0-ю степень, равно 1.)
(Множитель в этом случае равен 10 3 , что равно 1000.)Если у вас есть прецизионный (пятидиапазонный) резистор (который вы вряд ли будете использовать для проектов в Electronics For Kids For Dummies ), третья полоса дает вам третью цифру сопротивления, а четвертая полоса дает вам множитель.
Чтение допуска резистора
Чтобы выяснить, насколько далеко от номинального значения может быть фактическое сопротивление, посмотрите на четвертую полосу стандартного резистора (или пятую полосу прецизионного резистора). Обратитесь к предыдущему рисунку для цветового кода допуска резистора.
Скажите, что четвертый диапазон резистора 470 Омега, который вы выбрали для конкретного проекта, является золотым.
Золотой цвет в столбце с надписью «допуск» на рисунке представляет собой допуск в 5 процентов. Поскольку 5 процентов от 470 равны 23,5, фактическое сопротивление может быть на 23,5 Омега выше или ниже , чем 470 Омега. Таким образом, фактическое значение сопротивления может быть любым значением от 446,5 до 493,5 Ом.
Большинство стандартных резисторов имеют допуски 5%, 10% или 20%, а большинство прецизионных резисторов имеют допуски 1% или 2%. Для большинства схем — и во всех проектах в Electronics For Kids For Dummies — можно использовать стандартный резистор. Для определенных цепей важно использовать прецизионный резистор с более низким допуском.
На следующем рисунке показаны еще два примера резисторов и их номиналы.
Вы можете измерить фактическое значение конкретного резистора с помощью устройства, называемого мультиметром . Например, когда вы используете мультиметр для измерения резистора 470 Ом с допуском 5 процентов, вы можете обнаружить, что фактическое значение составляет 481 Ом.
