Подключение датчика движения для освещения через выключатель: Подключение датчика движения для освещения с выключателем: схема и пошаговая инструкция

Схема подключения датчика движения для освещения

Содержание

  • Что выбрать из датчиков движения
  • Как работает датчик движения
  • Где установить датчик
  • Возможные схемы подключения
  • Процесс монтажа
  • Подключение нескольких датчиков
  • Настройка прибора
  • Заключение

Автоматизация систем освещения играет огромную роль в экономии электрической энергии. Также это позволяет увеличить ресурс ламп и проводников. Помочь в этом могут фотореле и датчики движения. Может показаться, что схема подключения датчика движения для освещения довольно сложная, но это не так, если знать все нюансы и возможные варианты. В статье будут рассмотрены доступные виды датчиков движения, а также способы их монтажа.

Что выбрать из датчиков движения

Датчики движения различаются по многим параметрам, поэтому важно в них ориентироваться, чтобы подобрать наилучший для конкретного помещения. По принципу действия среди них выделяют:

  • микроволновые;
  • ультразвуковые;
  • инфракрасные;
  • активные;
  • пассивные.

В первых для мониторинга подаются микроволны, которые схожи с теми, которые применяются в мобильных телефонах или печках. Если отражение волны меняет свой диапазон, тогда происходит срабатывание. Ультразвуковые приборы посылают звук высокой частоты, который не улавливается человеческим ухом. Инфракрасные применяются чаще всего. Такие датчики перемещения излучают особый световой спектр, который и служит индикатором. Активные датчики движения работают в паре с приемником.

По месту расположения датчиков перемещения, а также детектируемой территории, их разделяют на:

  • периферийные;
  • для периметра;
  • внутренние.

Первые чаще всего монтируются на углах зданий или в таких его частях, где нечасто бывает движение, но оно все же возможно. Периметрические датчики движения чаще всего имеют направленность в 360°. Это позволяет включать освещение для людей, которые передвигаются по территории с разных сторон. Внутренние датчики перемещения используются внутри зданий. Они также могут иметь различную направленность. По расположению датчиков выделяют:

  • моноблоки;
  • двухпозиционные;
  • модульные.

Моноблочные датчики движения содержат в своем корпусе и передатчик и приемник. Благодаря их синхронной работе происходит анализ происходящего. Двухпозиционные приборы имеют передатчик и приемник. Чаще всего они находятся друг напротив друга. Как только пересекается луч или волна, происходит срабатывание. Модульные конструкции датчиков движения могут иметь один передатчик и несколько приемников. Некоторые датчики перемещения являются комбинированными и реагируют не только на движение, но и на уровень освещенности. По способу монтажа их разделяют на:

  • накладные;
  • врезные.

Первый вид может быть смонтирован на любую поверхность. Второй подразумевает некоторую подготовку, т. к. монтируется в специально подготовленные короба. Накладные датчики движения имеют некоторую свободу в регулировании угла воздействия, если это требуется.

Как работает датчик движения

Датчик движения является переходным звеном. Его целью является обнаружение объектов и запуск определенных действий. Чаще всего его применяют для систем освещения, но это не правило. В некоторых случаях, например, детектор движения может запускать вентиляцию, как только кто-то входит в определенное помещение. Нет необходимости в том, чтобы нагрузка от приборов ложилась на датчик. Для этого применяются дополнительные узлы, которые облегчают эту задачу. Есть несколько простых советов, которые будут залогом бесперебойного функционирования датчика:

  • наличие препятствий;
  • помехи;
  • угол;
  • чистота;
  • номинальные нагрузки.

Важно помнить, что датчик перемещения не излучает рентгеновские волны. Это означает, что он не может воздействовать сквозь препятствия. Различные предметы на пути распространения луча могут будут помехой для его срабатывания. В зависимости от того, какой прибор детектирования движения выбран, необходимо следить, чтобы его работе не мешало электромагнитное или тепловое излучение. Каждый датчик имеет свой угол охвата, поэтому важно правильно рассчитать территорию, которую он должен отслеживать. Окошко излучателя датчика всегда должно быть чистым. Максимальную нагрузку необходимо подключать такую, которая указана производителем.

Где установить датчик

Выше говорилось о том, что важно правильно подобрать угол обзора, а значит и место монтажа датчика движения. В этом случае необходимо руководствоваться несколькими правилами:

  • расположение ближе к двери;
  • избегать центральной части стены;
  • правильное расположение по отношению к источникам света;
  • необходимость монтажа нескольких датчиков;
  • правильное расположение в подъезде.

Если подразумевается, что свет должен включаться только при входе или выходе из комнаты, тогда датчик движения необходимо расположить как можно ближе к двери. Не стоит выбирать центральную часть стены, т. к. луч датчика может не покрыть дверной проем. Хорошо если датчик движения будет смонтирован таким образом, что на него не будут попадать прямые лучи от солнца или искусственного источника. Это может быть помехой в его работе. Если в помещении есть несколько дверей, тогда есть смысл подумать о монтаже нескольких приборов или одного с широким углом охвата. При монтаже в подъезде рациональным будет установка датчика над лестничной площадкой, чтобы свет включался во время подъема.

Возможные схемы подключения

Есть несколько схем подключения приборов детектирования движения. Некоторые из них подразумевают взаимодействие с другими модулями. Среди них выделяют:

  • прямую;
  • с выключателем;
  • с фотореле;
  • с пускателем.

Схема включения напрямую подразумевает непосредственную подачу питания от детектора к осветительному прибору. Она подразумевает непрерывную работу датчика. При использовании схемы подключения датчика движения с выключателем есть несколько сценариев работы. Один из них подразумевает подключение детектора на разрыв к выключателю. То есть прибор запитывается только тогда, когда это необходимо. Другая схема предоставляет возможность включения лампочки вне зависимости от детектора. Часто применяется схема подключения с фотореле. Она полезна тем, что детектор движения задействован только в темное время суток. При желании включения в цепь нагрузки, которая по мощности больше той, что выдерживает детектор, тогда обязательно использование пускателя.

Процесс монтажа

Во время монтажа следует соблюдать все меры предосторожности. Важно обесточить сеть в месте, где будет производиться установка детектора. Желательно, чтобы все инструменты имели изолированные рукоятки, которые выдерживают пробой на 1 тыс. вольт. Для всего процесса понадобится:

  • перфоратор;
  • отвертка;
  • съемник изоляции;
  • клеммник;
  • наконечники на провод;
  • дюбеля и саморезы.

Совет! Чаще всего схема подключения указывается на обороте самого прибора, поэтому ей можно смело следовать.

Первым делом выбирается место для монтажа прибора. Чаще всего на корпусе уже обозначены места для саморезов. Ориентируясь на них, можно произвести разметку на стене и просверлить отверстия под дюбели. Следующим шагом производится демонтаж задней крышки и осматривается место и способ крепления проводов. Чаще всего под ней скрывается клеммник на три выхода. Они могут быть обозначены тремя латинскими буквами L, N, A. К первой необходимо подключить ноль, ко второй фазу, а третий выход – провод питания, который уходит к потребителю. Нулевой провод для потребителя берется из основного источника. Если подразумевается постоянная работа детектора движения, тогда подключение можно осуществить непосредственно в корпусе прибора.

В случае когда планируется наличие выключателя в схеме, тогда стоит смонтировать отдельную распаячную коробку, в которой будет производиться подключение проводов. Провода из детектора подводятся в распаячную коробку, туда же делается подвод основной сети. Если выключатель должен отключать детектор, тогда фазный провод, который идет от источника должен быть пущен через него. При схеме, в которой выключатель принудительно включает источник освещения необходимо через выключатель подать фазный провод к контакту, который идет от датчика движения к конечному прибору, как это показано на рисунке выше. Но при этом стоит убедиться, что детектор поддерживает такой режим функционирования.

Обратите внимание! Иногда может быть так, что на детекторе не указано, какой провод и куда подключать. В этом случае можно ориентироваться на цвет проводника. К синему обычно подводится ноль, к коричневому – фаза, а третий провод уходит на потребителя.

Когда по сигналу детектора необходимо запустить нагрузку большой мощности, тогда приобретается пускатель на требуемую мощность. В этом случае провод питания от детектора движения подключается непосредственно к контактору, а он замыкает цепь для подачи питания к освещению. При желании смонтировать фотореле, его необходимо подключить в разрыв фазного провода, который приходит для питания детектора.

Подключение нескольких датчиков

Бывают случаи, когда помещение оказывается слишком длинным для одного детектора. В этом случае может потребоваться монтаж нескольких приборов таким образом, чтобы они запитывали одного потребителя. Такой сценарий также возможен. Обычно применяется метод параллельного подключения нескольких детекторов. Пример можно увидеть на схеме ниже.

Становится понятным, что питание необходимо подать на все детекторы, которые будут смонтированы в помещении. Провода, которые должны уходить на потребителя, соединяются между собой. Это дает возможность в любое время замкнуть цепь, чтобы включилось освещение. Видео об этом можно посмотреть ниже.

Настройка прибора

Только на монтаже и подключении дело не заканчивается. Важно произвести правильную настройку прибора для его работы. Обычно на детекторе можно встретить два регулятора, но бывает и три:

  • время;
  • чувствительность;
  • освещенность.

Обычно подписи выполнены на английском языке или нанесены специальные пиктограммы для обозначения. Время или Time обозначает период, на протяжении которого будет подаваться питание на светильник. Минимальное значение этого параметра находится на уровне одной секунды, а максимальное – десяти минут. Чувствительность или Sens задает параметр, который позволяет детектору не срабатывать на грызунов и мелких животных. Дает возможность снизить количество ложных срабатываний, а соответственно сэкономить электричество. Параметр освещенности или Lux важен для того, чтобы задать процесс срабатывания детектора. Это особенно важно при наличии естественного источника освещения. Детектор будет срабатывать при значении освещения ниже, чем установлено на корпусе.

Заключение

Подключение детектора движения не является сложной задачей, если следовать вышеприведенным инструкциям. Приобретая прибор, стоит попросить продавца выписать чек и заполнить гарантийный талон. В этом случае будет уверенность в возможности возврата бракованного или нерабочего изделия.

  • Как правильно установить варочную панель в столешницу

  • Как установить инфракрасный обогреватель самостоятельно

  • Как подключить кондиционер к электросети самому

  • Подключение телефонной розетки rj11, схема

Схемы подключения датчика движения для включения света с включателем и без такового © Геостарт

На рынке регулярно появляются новые приборы, которые упрощают нашу жизнь. Один из таких – датчик движения для включения света. Обычно их устанавливают в таких местах как коридоры, подъезды, входные ворота или калитки в частных домах и прочих местах. В этой статье рассмотрим несколько вопросов, касающихся этого прибора, особое внимание уделим теме, как подключить датчик движения.

Сегодня производители выпускают две разновидности датчиков, которые друг от друга отличаются способом подключения. А именно: двух- и трёхпроводные. Поэтому рассмотрим варианты подключения каждого из них.

Подключение двухпроводного датчика движения

Обычно такие приборы устанавливают на место включателя, для чего требуется стандартный подрозетник. При этом сам датчик врезается в фазный провод, который постоянно находится под напряжением. Точь-в-точь, как выключатель. То есть прибор, отслеживающий движение, будет находиться между лампочкой и автоматом на 220 вольт.

Сразу оговоримся, что устанавливать такую схему надо отдельно от общей осветительной сети. Вот почему в комплектацию прибора надо добавить распредкоробку и автомат. Последний устанавливается в распределительном щите. От него же в сторону места установки датчика проводится электрический контур из трёхжильного кабеля сечением 3х1,5 мм. А вот до места монтажа датчика надо протянуть двухжильный кабель 2х1,5 мм.

Сам прибор нужно установить на стену на высоте 1,2-2,0 м. Обратите внимание на тот факт, что этот вариант отличается от тех, которые устанавливаются при входе в подъезд или проходных коридорах. Последние подвешиваются по самый потолок. И подключаются они по-другому. И ещё один момент – место монтажа должно располагаться так, чтобы открывающиеся двери не смогли закрыть обзор. Это важно. Производители также не рекомендуют проводить монтаж над радиаторами отопления или другими нагревательными элементами.


Итак, в распредкоробку должны войти сразу три кабеля:

  • от автомата;
  • от светильника;
  • от датчика.

На светильник выводится трёхфазный кабель.

Теперь само подключение датчика движения, а точнее его схема. В первую очередь соединяются между собой нулевые жилы от автомата и светильника. Далее заземляющий контур этих же элементов, если таковой присутствует.

Теперь силовые жилы:

  • автомат-датчик;
  • датчик-светильник.

Следующий этап – подключение датчика движения для освещения. Здесь проще простого, главное – внимательность. Ту жилу, которая соединяется с лампочкой, надо подключить к клемме, где лампочка и нарисована. На некоторых приборов стоит знак «нагрузки». Другую к клемме, обозначенной буквой «L». После чего подключённое изделие надо установить в подрозетник и закрыть декоративной планкой.

Остаётся только провести настройку датчика движения. Что для этого надо сделать.

На лицевой панели есть три или четыре флажка:

  1. Первый из них надо установить в режим автоматики, то есть с указателем на букву «А».
  2. Второй флажок настраивает чувствительность на движение. К примеру, чтобы свет не включался в дневное время суток.
  3. Третий флажок задаёт время отключения. То есть, когда движение прекращается, светильник должен отключиться, к примеру, через 30 секунд.

В принципе, это все, что связано с подключением и настройкой.

Каковы преимущества двухпроводного датчика движения:

  • простота монтажа и настройки;
  • есть возможность включать свет вручную;
  • высокая универсальность изделия.

Что касается недостатков, то он единственный. Двухпроводные модели плохо работают со светодиодами и энергосберегающими лампочками. Они иногда очень сильно мерцают.

Подключение трёхпроводного датчика движения

Само название уже говорит о том, что в этом приборе три клеммы подключения. На рынке он представлен большим ассортиментом, где есть и недорогие экземпляры, и с высокой ценой, которая нередко отпугивает покупателей. Все модели по принципу работы и схеме подключения друг от друга не отличаются. Просто в производстве дорогих датчиков используют более качественные детали и элементы.

Перед тем как приобрести трёхпроводной датчик движения для освещения, рекомендуется обратить внимание на такую характеристику как влагозащищённость. Она обозначается двумя латинскими буквами – «IP». Если прибор будет устанавливаться внутри помещения или под навесом, то подойдёт маркировка IP44. Если датчик движения решено установить под открытым небом, то оптимальный вариант – IP65. Соответственно, чем выше показатель влагозащищённости, тем дороже сам прибор.

Ещё одна характеристика, на которую надо обращать внимание. Это температура эксплуатации. Основная масса датчиков рассчитана на работу при температуре не ниже -20С. При более низких температурах он начинает «глючить».

Что касается схемы подключения датчика движения к лампе, то их две: без включателя и с ним. Рассмотрим каждую позицию по отдельности.

Схема подключения без выключателя


Как и в предыдущем случае, для подключения понадобятся провода и распредкоробка:

  1. В последнюю от автомата заводят три жилы: фазу, ноль и заземление.
  2. Сюда же вводят три жилы от светильника, если его корпус металлический, и две, если из непроводникового материала.
  3. И трёхжильный кабель для датчика движения.

В первую очередь между собой надо соединить три нулевых жилы от разных кабелей. Между собой соединяются жила заземления от автомата и «земля» от светильника.

А вот теперь надо правильно соединить фазные жилы.

Здесь последовательность такая:

  • сначала соединяются фаза от автомата с фазой от датчика движения;
  • затем вторая жила, она же выходная, от датчика с фазным контуром светильника.

Обратите внимание, что у прибора движения три клеммы, две из которых предназначаются для фазных жил. Получается, в принципе, как и у двухпроводного. То есть сам прибор становится как бы промежуточным звеном в системе фазного питания.

Здесь важно правильно подключить датчик движения. Итак, снимая заднюю крышку, которая закреплена двумя саморезами, можно обнаружить клеммную коробку. От неё внутрь идут три жилы разного цвета: коричневая, синяя и красная. Первая соединена с клеммой, обозначенной буквой «L». Вторая с «N» и третья с «А».

С «N» понятно, это ноль. «L» – это клемма для входящей фазной жилы, то есть идущей от автомата. «А» – это тоже фазная клемма, только выходящая. К ней подключают провод, идущий от лампочки.


Внимание!

Не во всех девайсах цветовое оформление проводов совпадает с обозначениями клемм. Поэтому обязательно вскрывайте крышку и убеждайтесь, что это так или нет. В любом случае за основу подключения надо брать буквенное обозначение клемм, а не цвет проводов.

Эту схему можно использовать, не устанавливая распредкоробку. Для этого все соединения проводят на клеммах датчика движения. Обе нулевые жилы соединяют между собой и устанавливают на клемму «N». Провод, идущий, как фазный, с автомата, подключают к клемме «L». Затем соединяют между собой проводом клемму «А» и фазную клемму на светильнике.

Итак, датчик включения света подключён, остаётся сделать настройку. Первое, что надо сделать, это установить, в какое время суток прибор должен включать и отключать освещение. Для этого надо повернуть один из флажков, около которого нарисованы солнце и луна. Понятно, что солнце – значит, датчик будет работать днём, луна – ночью. Последнюю позицию устанавливают также, если прибор смонтирован в тёмном помещении, к примеру, в коридоре.

Второй флажок предназначен для настройки времени отключения. Здесь диапазон достаточно широкий: от нескольких секунд до нескольких минут. Выставление производится подбором требуемого времени. То есть выставили флажок, проверили, через какое время освещение отключилось. Если слишком быстро, то увеличиваете диапазон смещением флажка в сторону плюса. И наоборот.

Теперь, что касается чувствительности. То есть, будет ли реагировать прибор движения на животных: собак и кошек. Во многих трёхпроводных моделях нет отдельного флажка настройки этой характеристики. Для этого производители предлагают просто менять угол наклона. Если вы не хотите, чтобы датчик реагировал на животных, не направляйте окошко в сторону пола. Достаточно чтобы оно смотрело на уровне груди человека. Так будет гарантированно захватываться и взрослый, и ребёнок. Об этом лучше посмотреть в инструкции к применению, где производители чётко указывают, как проводить настройку чувствительности.

Есть ещё один момент, который касается чувствительности. Эта характеристика будет максимальной, если человек проходит мимо датчика. То есть лучи последнего направлены перпендикулярно направлению движения. Минимальный показатель, когда человек направляется прямо на прибор. Поэтому перед тем как подключить датчик движения к лампочке, необходимо правильно подобрать точку установки. Оптимально это в углу помещения, а не прямо «над» или «около» двери.

Вообще, по многим позициям трёхпроводные девайсы лучше двухпроводных. Но и у них есть свой недостаток – их часто подключают без дополнительно установленного выключателя. То есть без ручного включения освещения. И если датчик выйдет из строя или начнёт работать некорректно, то у вас появятся проблемы и со светом. Поэтому ниже разберём, как подключить датчик движения для освещения с установкой выключателя.

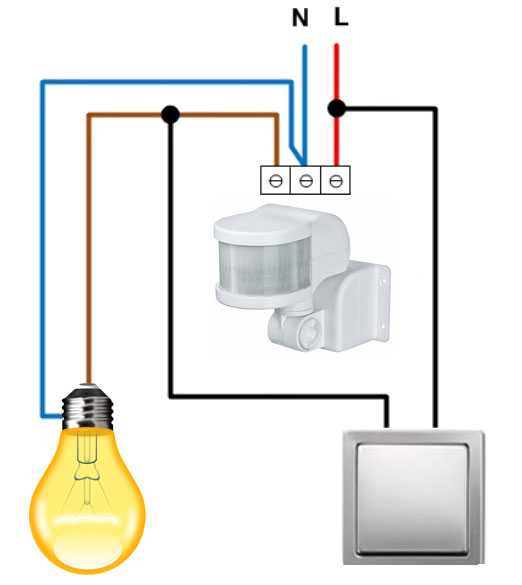

Схема подключения с выключателем

Сразу надо оговориться, что датчик движения и выключатель в схеме подключаются параллельно друг друга.

Поэтому, кроме того, что все провода, а именно заземление и ноль, соединяются точно так же, как и в предыдущем случае, соединение фазных жил проводится вот так:

  • провод от автомата соединяется с входящей жилой в датчик;
  • этот же провод от автомата соединяется с выключателем;
  • выходной провод от прибора движения соединяется со светильником;
  • от него же прокладывается провод к выключателю.

Эта схема позволят включать освещение с помощью выключателя в независимости от времени суток, а также в независимости от того, работает ли датчик движения, или он сломан.

Может возникнуть вопрос, касающийся последовательного подключения выключателя и датчика. Такая схема имеет место быть. Но у этого вариант есть одна проблема. Она не очевидна, но присутствует. После отключения света, а далее после подачи напряжения на лампочку, последняя сразу не загорается. Может быть, кто-то на это и не обратит внимания, но получается так, что схема работает с опозданием. И это опоздание может занять несколько секунд – до 20. То есть в течение этого промежутка времени посетитель будет стоять в темноте, что очень неудобно. Поэтому последовательная схема подключения в жизни практически не применяется.

Схема подключения датчика движения вместо выключателя

Хотелось бы рассмотреть ещё один вариант, как подключить датчик. К примеру, такая ситуация – вы приобрели датчик, но не хотите проводить большой объем монтажных работ со штроблением стен и установкой дополнительных элементов. В этом случае можно демонтировать выключатель, а на его место установить прибор движения. Но учтите, что не со всеми лампочками эта схема работает.

Итак, как провести подключение в этом случае. Во-первых, необходимо будет приобрести дополнительно два элемента: диод и конденсатор. Первый – можно взять марки VDI 1N4007, второй – 2,2мкф на 400В.

Диод устанавливают между клеммами «А» и «N». Конденсатор надо впаять параллельно используемой лампочке. По сути, схема получается так, что через прибор движения будет проходить только фазный контур. А именно: заходить в клемму «L», а выходить с клеммы «N». При этом клемма «А» остаётся свободной. Но на ней сидит одна из ножек диода.

Кстати, к вопросу, как подключить датчик движения к прожектору светодиодному. Именно эта схема работает со светодиодами очень хорошо. При этом надо учитывать, что суммарная мощность лампочек, подключённых по этой схеме, не должна превышать 80 Вт.

Другие схемы подключения

Ситуаций, когда надо грамотно подойти к подключению датчиков движения немало. К примеру, если необходимо установить этот прибор в длинном с поворотами коридоре. Понятно, что подводка кабеля к каждому датчику – это большие финансовые затраты и большой объем работ. Поэтому предлагается схема параллельного монтажа двух приборов движения. То есть прокладывается одна общая питающая линия вдоль коридора. А уже в неё врезаются параллельно друг друга датчики движения.

При этом человек, проходящий по коридору, сначала попадает в зону действия одного датчика, который включает первую на пути лампочку. Затем выходит из этой зоны, попадая в другую соседнюю. И так далее по всей длине коридора. То есть по пути движения лампочки загораются и гаснут.

Другой вариант – когда необходимо включать освещение мощного действия. Ведь стандартный девайс рассчитан на максимальную нагрузку, равную 1 кВт. Или датчик сегодня подключают на системы вентиляции или открытия дверей. В этом случае необходимо в схему добавлять магнитные пускатели или контакторы. Нагрузку подключают через контакты пускателя, а вот клеммы датчика соединяют с катушкой через фазный контур.

Ошибки установки и подключения

А теперь рассмотрим ситуации, когда датчик движения вдруг начал работать некорректно. Одна из главных неприятностей – ложные включения. Здесь ситуация такая. Если ваш прибор вдруг стал самопроизвольно включаться, то в первую очередь надо искать посторонние факторы. К примеру, если датчик установлен на улице, то велика вероятность, что движение деревьев под ветром стали причиной срабатывания.

Проверить это просто. Надо закрыть окошко прибора непрозрачной лентой. Если он продолжает «глючить», значит, причина в нем, а точнее в его неисправности. Если не включает освещение, то значит, надо просто настроить прибор правильно. Или перенести его в другое место.

Следующая ошибка – поменяли местами фазу и ноль. В принципе, для двухпроводных приборов нет разницы, какой провод через него проходит. Его задача – размыкать и замыкать контур. Но в плане безопасности датчик должен врезаться в фазный провод.

Третья ситуация, когда лампочка после выключения вдруг сразу включается снова. Обычно это случается, когда в светильник установлены лампочки накаливания. Ведь они не сразу затухают, потому что нить накаливания должна остыть. А это дополнительное излучение инфракрасных лучей. Последние улавливает датчик и сработает на их воздействие. Поэтому светильник надо устанавливать так, чтобы он не бил напрямую в окошко прибора движения.

Четвертая ситуация, когда потолочный датчик установили на стену, или наоборот. То есть, приобретая прибор, вы должны значь, что производители предлагают потолочные и настенные модели, у которых угол обзора разный. А значит, они работают по-разному в плане охвата зоны движения. Поэтому потолочные модели на стену монтировать нельзя, и наоборот.

Пятая – окошко прибора загрязнено или на нем появилась трещина. Не все знают, что на окошке датчика установлено не просто прозрачное стекло. Это так называемая линза Френкеля. Именно она фокусирует инфракрасные излучения, передавая сигналы дальше по цепочке. Любой дефект или небольшое грязевое пятнышко делает работу прибора движения некорректным.

И другие ситуации некорректной работы датчика движения: блики от окон, сильный порыв ветра, работа внешнего блока кондиционера, конвекция нагревательных приборов, движение тёплого воздуха.

Коротко о главном

Итак, в статье мы с вами рассмотрели несколько схем подключения датчика движения к осветительным приборам. Какой выбрать, каждый решает сам. Но учтите, процесс установки – не самый лёгкий при кажущейся простоте. Поэтому путь этим занимаются профессионалы.

Схема подключения встроенного освещения датчика движения — Оборудование

yelkenli
(Тед)

#1

Есть ли у кого-нибудь хорошая схема подключения встроенного светильника с датчиком движения (внешняя каретка или бра с датчиком движения) и настенного выключателя для ручного включения/выключения? Я нашел несколько диаграмм, но они показывают отключение питания при переводе настенного выключателя в положение «выключено». По сути, настенные выключатели и датчик движения должны быть настроены 3 или более способами. Может быть, я ищу подтверждение этому для этих типов огней.

Меня интересует установка реле mqtt в цепи питания для интеграции с моей системой высокой доступности. похоже на эту ветку Веры. Я могу воссоздать на основе текстового описания, но, скорее всего, не буду использовать то же самое оборудование.

елкенли
(Тед)

#2

Я нашел это. Для этого потребуются два горячих провода к светильнику/датчику. Также, если SPST является интеллектуальным выключателем, то нет обратной связи, если датчик движения включает нагрузку.

Эноо

#3

Было бы полезно получить немного больше информации, прежде чем пытаться ответить на этот вопрос.

  • В какой стране вы находитесь, так как нормы/рекомендации сильно различаются.
  • У вас уже есть лампа/PIR, которую вы хотите использовать? Есть ли у него схема подключения?
    • Я полагаю, вы имеете в виду устройство со встроенным ИК-датчиком; они либо работают на одном коммутируемом проводе под напряжением и переключаются вкл / выкл в режим управления, либо имеют несколько входов; постоянный живой, переключенный живой. Вторая модель будет предпочтительнее для вашего варианта использования.
  • Какие кабели присутствуют в вашей распределительной коробке для этого света?

Используя встроенный ИК-датчик, если вы не используете мониторинг питания в прямом эфире (может быть, вариант Шелли), вы не узнаете, включил ли ИК-датчик свет.

елкенли
(Тед)

#4

Я в США. 5-летняя постройка.
Я не нашел решения и хотел бы понять, как его подключить перед покупкой. Сайты типа Lowes и Home Depot не имеют подробного описания, поэтому я не понял, как определить, есть ли у них несколько входов, или как эти множественные входы выглядят на однолинейной схеме. Похоже, что любые множественные входные данные ограничат продажи этих единиц новым строительством.

В поисках ИК-датчика я искал внешний, независимый ИК-датчик. Это плюс Shelly1 поможет преодолеть отсутствие триггерного сигнала, как цитирует @Enoo. Но подавляющий ответ на форуме — использовать внутренний PIR в защищенном месте. У DSC есть устройство за 200 долларов. Единственной заслуживающей доверия рекомендацией кажется gaurdline RF (все еще $$), взломанный в этой ветке. Смотрите посты от 19 ноября. Есть еще один RF-блок, но мне пришлось бы интегрировать Sonoff RF или другой блок, чтобы прочитать его, и я не хотел тратить столько усилий, и я предпочитаю Wi-Fi MQTT.
Угнетает отсутствие внешних решений.

Эноо

#5

Я живу в Великобритании, поэтому надеюсь, что кто-то еще может помочь в соблюдении правил.

Итак, чтобы прояснить, чего вы пытаетесь достичь:

Внешний свет переключается либо автоматикой, ИК-датчиком, либо внутренним переключателем?

Я вижу два варианта:

Купить 4-проводной внешний ИК-свет.
Постоянное напряжение/нейтраль/земля подключены как обычно.
Switched Live подключен к Shelly или аналогичному устройству с подключенным коммутатором.

Единственным недостатком этого подхода является то, что вы не можете переопределить датчик PIR через HA.

Идеальное решение imo:

Купите стандартный внешний свет и отдельный внешний PIR с Shelly 2.5
Установите Shelly соответствующим образом.
Подсоедините обычный выключатель внутреннего освещения к Shelly SW1.
Подсоедините выход переключателя ИК-датчика к SW2.
Подключить внешнее освещение к выходу Shelly.

В Великобритании внешний PIR стоит недорого, ссылка. Я уверен, что нечто подобное должно существовать и в США.

Выключатель света с датчиком движения Maestro

Джефф Паттерсон

17 мая 2013 г.

Интерьерные проекты своими руками

Быть занятым человеком нелегко, и это одна из причин, по которой вам понравится выключатель света с датчиком движения.

Звучит знакомо: вы входите в прачечную со всей своей одеждой и не можете включить свет.

Или вы забыли выключить свет, а потом нашли его на после того, как весь день работали!!

Вам нужен выключатель света с датчиком движения, потому что он автоматически включает и выключает свет. Сначала моя жена скептически относилась к тому, насколько хорошо будет работать такой переключатель, но теперь она запросила его для нашего шкафа.

Я решил использовать Lutron Maestro, потому что он упоминался в нескольких подкастах и ​​звучал как классный продукт.

Maestro также предотвращает дорогостоящие счета за свет, поскольку вы можете настроить его на отключение через 1 минуту после того, как вы покинете комнату. Но он достаточно чувствителен, чтобы держать свет включенным, пока вы читаете или занимаетесь бумажной работой.

Самое интересное в Maestro то, что у него есть два разных режима. Режим присутствия автоматически включает и выключает свет для вас. Режим работы позволяет вам включить выключатель вручную, а затем свет автоматически выключится, если никто не использует комнату. Что вы думаете? Разве это не идеально для дома с детьми или забывчивых взрослых, таких как я?

Вот материалы, необходимые для установки Maestro:

  • Набор отверток
  • Тестер цепи или тестер напряжения
  • Инструмент для зачистки проводов
  • Изолента
  • Lutron Maestro Датчик присутствия

  • 900 самый короткий список поставок на сегодняшний день! Эти ссылки на Amazon помогают поддерживать HRT, так что большое спасибо, если вы их используете.

    Установка Maestro чертовски проста. Вы будете наслаждаться управлением освещением без помощи рук и в то же время снизите счета за электроэнергию. Сладкий!!

    Приступим к делу



    Как установить выключатель освещения с датчиком движения Maestro

    В инструкциях по установке в этом руководстве объясняется, как заменить однополюсный выключатель на однополюсную версию датчика движения Maestro. выключатель.

    Однополюсные выключатели легко заметить, потому что они имеют две винтовые клеммы и один зеленый винт заземления.

    Первым шагом в любом электрическом проекте является отключение электричества в цепи, которая управляет выключателем света, который вы хотите заменить.

    Прежде чем продолжить установку, проверьте коммутатор, чтобы убедиться, что на него все еще подается питание. Включите и выключите его.

    Снимите лицевую панель коммутатора. Затем удалите крепежные винты, которые крепят переключатель к электрической коробке. В этот момент НЕ ПРИКАСАЙТЕСЬ к проводам . Аккуратно вытащите старый выключатель из электрической коробки, держась за выступы на обоих концах.

    Проверьте питание, прикоснувшись одним щупом тестера цепи к оголенному медному проводу заземления, а другим щупом к каждой винтовой клемме. Если ваш тестер цепи загорается, как рождественская елка, значит, к выключателю подается питание. Вам нужно будет найти правильную цепь, которая подает электричество на выключатель, и выключить его (если только вы не хотите, чтобы ваши волосы выглядели, как у Эйнштейна). Вы также можете использовать тестер напряжения для проверки мощности.

    Убедившись, что питание отключено  СДЕЛАЙТЕ ФОТОГРАФИЮ текущей проводки коммутатора . Поверьте мне, вам понадобится эта фотография в качестве референса.

    Существует три различных варианта подключения однополюсного выключателя

    1. Один электрический кабель (в вашей электрической коробке будет черный, белый и оголенный медный провод)
    2. Два электрических кабеля (у вас будет два черный, два белых и два оголенных медных провода в распределительной коробке)
    3. Два электрических кабеля (один кабель имеет черный, белый и оголенный медный провод, а второй кабель имеет черный, белый, красный и оголенный медный провод)

    Если в электрическую коробку входит один электрический кабель, установка датчика движения очень проста. Во-первых, соедините оголенный и зеленый заземляющий провод от Maestro с заземляющим проводом в коробке с помощью гайки подходящего размера (желтые гайки, которые поставляются с Maestro, рассчитаны на 3 провода, и я использовал одну для этого шага). Закройте синий провод Maestro второй гайкой. Соедините один черный провод на Maestro с черным проводом в вашей коробке, а второй черный провод от Maestro с белой нейтралью из коробки (опять же, используя гайку для провода подходящего размера).

    Если в электрическую коробку входят два электрических кабеля, процесс установки очень похож. Ваши белые провода должны быть соединены вместе с проволочной гайкой и вставлены в заднюю часть коробки. У вас будет два провода заземления вместо одного. Просто подключите оголенный провод и провод заземления от Maestro к двум проводам заземления. Затем подключите один черный провод от Maestro к одному черному проводу в вашей коробке, а второй черный провод от Maestro ко второму черному проводу от вашей электрической коробки.

    Третий сценарий проводки, включающий красный провод, немного сложнее. Это очень похоже на вторую процедуру установки в том, что ваши белые провода будут соединены вместе и вставлены в заднюю часть коробки. Красный провод действует как горячий провод и должен быть подключен к одному черному проводу от Maestro.

    Следующим шагом будет соединение обоих черных проводов от электрической коробки с третьим куском провода, который затем соединится со вторым черным проводом Maestro. К счастью, Lutron предоставляет дополнительный кусок провода на случай, если у вас его нет. Вот такая ситуация с проводкой у нас была в прачечной. Это не очень сложно, но требует немного больше пояснений, чем первые два сценария. И это одна из причин, почему я сделал видео ниже

    Надежное подключение проводов так же важно, как и правильное подключение нового датчика движения. Следующим шагом является программирование переключателя Maestro.



    Программирование выключателя света с датчиком движения Maestro

    Чтобы по-настоящему насладиться работой Maestro, вам необходимо настроить

    • Тайм-аут (время, которое требуется для выключения света после вашей комнаты). освобождается)
    • Режим датчика (подробнее об этом ниже)
    • Чувствительность датчика движения (как быстро включается свет, когда вы входите в комнату)

    В Maestro также есть три части, о которых вы должны знать, чтобы запрограммировать их: большая кнопка, маленькая вкладка справа кнопки и датчика света/движения.

    Установка тайм-аута для Maestro

    Вы можете запрограммировать Maestro на выключение через 1, 5, 15 или 30 минут после освобождения комнаты. Для достижения 1-минутного тайм-аута нажмите и удерживайте большую кнопку, пока не увидите, как датчик света/движения мигнет два раза. Чтобы получить 5-минутный тайм-аут, вам нужно нажать и удерживать большую кнопку, пока не увидите 3 вспышки. Вот краткое описание



    Настройка режима датчика для Maestro

    Режим датчика так же легко настроить, как и тайм-аут. Существует три различных типа режимов датчиков:

    • Автоматическое включение и автоматическое выключение (режим присутствия): ваш свет автоматически включается, когда вы входите в комнату, и автоматически выключается, когда вы выходите, позволяет вам почувствовать себя Дартом Вейдером.
    • Ручное включение и автоматическое выключение (также известное как Режим работы): вам нужно вручную включить свет, коснувшись большой кнопки, но свет автоматически выключится, когда вы выйдете
    • Автоматическое включение дневного света и автоматическое выключение: освещение будет включаться только в том случае, если естественное освещение в комнате слабое, и автоматически выключаться

    Вы можете «обучить» Maestro в режиме автоматического включения дневного света, чтобы быть более чувствительным. Например, если Maestro включается при достаточном естественном освещении или не включается при недостаточном естественном освещении, вы можете нажать большую кнопку в течение 5 секунд после входа в комнату. Это в конечном итоге научит Маэстро вашей предпочтительной светочувствительности. Если это не круто, то я не знаю что это 😉

    Установите режим датчика, нажав и удерживая маленькую вкладку справа от большой кнопки. Чтобы получить режим автоматического включения и автоматического выключения, нажимайте вкладку, пока не увидите, что датчик света/движения мигнет 1 раз. Ручное включение и автоматическое выключение достигается нажатием и удержанием вкладки, пока вы не увидите, как датчик света / движения мигнет 2 раза. Чтобы включить режим автоматического определения дневного света, нажимайте на вкладку, пока не получите 3 вспышки. Вот вторая разбивка, чтобы помочь вам

    Настройка чувствительности датчика движения Maestro

    Последним этапом настройки является программирование чувствительности Maestro к движению (я не могу вам передать, сколько раз я ошибся в написании чувствительности в этом посте, черт возьми).
