Цветовая маркировка радиодеталей

Как расшифровать номинал сопротивления резистора или емкости конденсатора, обозначенный с помощью цветных полосок или точек, рассказывается в этой заметке

Введение. Цветовая маркировка для простых радиодеталей используется уже очень давно. По-видимому, наносить цветовые полосочки на корпуса проще, чем печатать на них цифры, особенно, когда корпуса круглые. Кроме того, при монтаже отпадает необходимость специально следить, чтобы маркировка не оказалась «лицом» к печатной плате – как деталь не поставь, всегда можно будет прочитать ее номинал. Честно признаюсь, за многие годы занятия радиоэлектроникой мне не встречалась цветовая маркировка где-либо кроме постоянных резисторов в круглых корпусах с проволочными выводами, наверное, для них вышеперечисленное наиболее актуально (корпус круглый, можно перевернуть по-разному при монтаже, да и наносить на круглый корпус цифры сложнее, чем полоски). Но теория гласит, что для конденсаторов все будет точно так же.

Шаг первый. Возьмем резистор в правую руку и внимательно посмотрим на него (см. фото). Четыре (может быть и пять) цветные полоски вокруг корпуса и есть эта самая цветовая маркировка, которую нам надо научиться читать, т.е переводить в сопротивление. Сопротивление выражается числом, значит первым делом надо научиться переводить цвета в цифры. Для этого используем приведенную таблицу.

* – только для множителя (см. ниже)

Первые две (или три, если всего пять) полоски обозначают значение сопротивления, третья (четвертая) – множитель (сколько нулей нужно справа приписать к значению), последняя – допуск (максимальное отклонение значения реального резистора от номинала, в процентах).

Шаг второй. Сразу возникает вопрос: ведь у резистора два одинаковых конца, поэтому число можно записать двумя способами? Для определенности производители придумали несколько вариантов пометить, какой конец будет началом :).
1. Первая полоска сдвинута ближе к краю корпуса (к выводу), чем последняя.
2. Последняя полоска толще, чем остальные.

Но мне больше нравится третий способ, он работает не всегда, но чаще всего вы сможете им воспользоваться:
3. Обратите внимание, что значение не может начинаться с трех цветов: серебристого, золотистого и черного (ноль в начале числа не пишут). Значит, если у одного вывода расположена серебряная или золотая полоска, то начинать следует с другой стороны. Это работает не всегда, но часто, поскольку подавляющее большинство приборов, с которыми вы будете работать, имеют допуски в 5 или 10 процентов.

Шаг третий. Выписываем значение сопротивления, затем дописываем справа столько нулей, какой множитель (например, если множитель оранжевый, то есть «3», то три нуля). Если множитель отрицательный, то не дописываем нули, а оставляем соответствующее количество знаков справа за запятой (один или два). Или, если вам так проще понять, умножаем значение на число 10 в степени множителя. Так или иначе, мы получили некое число – это сопротивление резистора в омах.

Последняя полоска, как уже говорилось, обозначает максимально возможное отклонение значения сопротивления, в процентах, от получившегося числа. Обычно схемы рассчитаны на 5-10%, если требуется что-то особо точное, об этом автор, скорее всего вам скажет. В крайнем случае, всегда есть омметр 🙂

IEC 60757 — frwiki.wiki

Резисторы имеют маркировку в соответствии с IEC 60757.

Конденсаторы Philips Mullard C280 для тропических рыб, маркированные в соответствии с IEC 60757

Международный стандарт IEC 60757, названный « Код обозначения цвета» (1983), определяет цветовой код для обозначения их значений на резисторах, конденсаторах и других компонентах.

Пример :

Желтый, Пурпурный, Красный, Золотой означает точность 5% 4700  Ом .

Резюме

• 1 Таблица кодов цветов
• 2 Колориметрия
• 3 Мнемотехника
• 4 ссылки
• 5 См. Также
  • 5.1 Связанные статьи
  • 5.2 Внешние ссылки

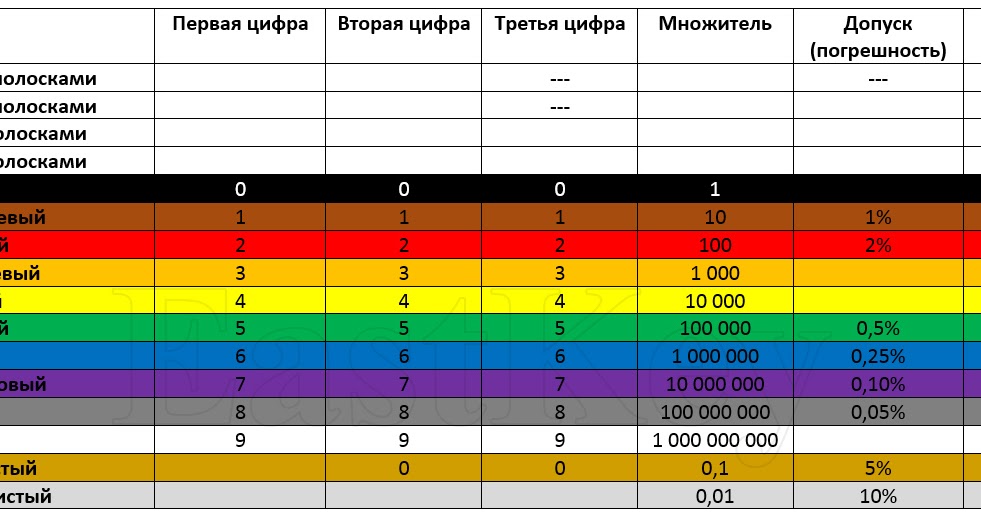

Таблица цветового кода

Цветовой код резисторов

		1 — й кольцо осталось	2 е кольцо осталось	3 е кольцо осталось *	Последнее левое кольцо	Прямое кольцо	Дополнительное кольцо	Аббревиатура
Цвет		1- я  цифра	2 е  рисунок	3  цифра E	Множитель	Толерантность	Коэффициент. темп.	Альфа.
	чернить	0	0	0	10 0 = 1		200 частей на миллион	BK
	каштан	1	1	1	10 1	± 1%	100 частей на миллион	BN
	красный	2	2	2	10 2	± 2%	50 частей на миллион	RD
	апельсин	3	3	3	10 3		25 частей на миллион	OG
	желтый	4	4	4	10 4		15 частей на миллион	ВЫ
	зеленый	5	5	5	10 5	± 0,5%		GN
	синий	6	6	6	10 6	± 0,25%		ПИЛИ
	фиолетовый	7	7	7	10 7	± 0,10%		VT
	Серый	8	8	8	10 8	± 0,05%		GY
	белый	9	9	9	10 9			WH
	золото				0,1	± 5%		GD
	серебро				0,01	± 10%		SR
	(нет на месте)					± 20%

* Третье кольцо используется только в том случае, если допуск сопротивления меньше или равен 2%.

Номинал резисторов может быть указан на компоненте в виде трех-шести цветных колец.

1. Первый — тот, который расположен ближе всего к одному концу.
2. Первые две (или первые три) обозначают две цифры (одна цифра соответствует цвету).
3. Предпоследнее (третье, иногда четвертое) указывает на коэффициент умножения числа, образованного первыми двумя.
4. Следующий (четвертый, иногда пятый) указывает производственный допуск от 20% до 0,05%. Это кольцо иногда отстоит от предыдущих. Он не всегда присутствует, его отсутствие означает самую слабую толерантность — 20%.

• Прецизионные резисторы могут иметь шестое кольцо, указывающее класс теплового коэффициента сопротивления в ppm на кельвин .
• Использование компонентов с точной стоимостью не всегда так необходимо, в то время как себестоимость, включая точность станков, управление, хранение множества различных значений, зависит от допуска этого значения. В зависимости от области применения будут использоваться серии с различными характеристиками точности. Допуск на конденсаторы обычно составляет 20%, и они имеют только три цветовых метки.
• Цвета, используемые для маркировки значений сопротивления, расположенных в порядке возрастания значений, начиная с нуля, следующие:

  0 = черный, 1 = коричневый или коричневый, 2 = красный, 3 = оранжевый, 4 = желтый, 5 = зеленый, 6 = синий, 7 = фиолетовый, 8 = серый, 9 = белый.

Значения для каждого допуска обычно берутся из списка стандартных значений . В результате, поскольку допустимы только определенные последовательности, цветовое кодирование включает избыточность, которая ограничивает ошибки чтения.

Маркировка обычна для небольших цилиндрических резисторов, но силовые резисторы, особенно с радиатором и компонентами, устанавливаемыми на поверхность, обозначаются цифрами.

Колориметрия

Стандарт не определяет строго цвета, ссылаясь на стандарт ISO 3864-3 (2012) Графические символы — Цвета безопасности и знаки безопасности — Часть 3: Принципы разработки графических символов, используемых в знаках безопасности, который, в свою очередь, ссылается на ISO 3864 -4 (2011) Часть 4: Колориметрические и фотометрические свойства материалов сигналов безопасности. Этот стандарт определяет область на диаграмме цветности CIE xy и относительные пределы яркости .

Мнемонический

От 2 (красный) до 7 (фиолетовый) цвета находятся в порядке цветов радуги и хроматического круга .

Без институционального или стандартизованного сопоставления существуют мнемонические предложения для запоминания кода этих цветов, для соответствия учитывается только первая буква каждого слова:

• Н й М гнева Р диен О U J eûner V Оила B ИЭН V ура G Reat B êtise.
• В качестве альтернативы: Н е В ORY R диен O U J eûner В Оил В диене V ур G Reat B êtise.
• Н ур Б ар R изд вывод части J Eudi В RIDAY В диене В етоде G ранды B uveur.
• Н й М élangez Р диен О у J е В е B Правило V ур G расна B Arbe.
• Н е М angez Р диен О у J е В е В attrai В iolemment G рандов B ETA.

использованная литература

1. ↑ ISO 3864-4
2. ↑ Омические проводники: Мнемоническая фраза, на научном сайте колледжа Крошпьер (по состоянию на 25 октября 2016 г.)
3. ↑ Курс сопротивлений: Отслеживание, на сайте elektronique.fr (по состоянию на 25 октября 2016 г.)
4. ↑ Цветовой код: запомните порядок цветов на сайте learn-en-ligne.net (по состоянию на 25 октября 2016 г.)
5. ↑ Несколько предложений для запоминания порядка цветов на сайте jerpreneurs.net ( проверено 25 октября 2016 г.)

Смотрите также

Статьи по Теме

• Сопротивление (компонент)
• IEC 60063  : Серия стандартных значений для резисторов и конденсаторов.

внешние ссылки

• Стандарт IEC / IEC 60757
• онлайн-кодирование / расшифровка цветового кода резисторов
• Цветовой код резистора

<img src=»//fr. wikipedia.org/wiki/Special:CentralAutoLogin/start?type=1×1″ alt=»» title=»»>

Справочник цветовых кодов резисторов — Codrey Electronics

Цветовой код резистора указывает на то, что на резистор нанесен ряд цветных полос, и большинство производителей идентифицируют значение сопротивления с помощью цветового кода. Доступны различные номиналы резисторов от нескольких ом до миллионов ом. Невозможно иметь каждое значение резистора, такое как 1 Ом, 2 Ом, 3 Ом, поэтому они исчисляются десятками, сотнями или тысячами. Чтобы преодолеть это, вводится цветовая маркировка резисторов.

На каждом штырьковом (сквозном) резисторе есть цветные полосы, которые обозначают значение сопротивления в резисторе. Почти все резисторы (штыревые) номинальной мощностью до 1 Вт отмечены цветными полосами. Кодировка цвета определена в международном стандарте 1EC60062. А также весь корпус резистора окрашен; на концах резисторов есть один или несколько цветов (называемых цветами наконечника ) и, наконец, на корпусе есть пятно краски.

Резистор с цветными полосами

Цветные полосы на резисторах обозначают значение сопротивления в резисторе, допуск и иногда температурный коэффициент. Количество цветных полос может быть от 3 до 6. Чтобы прочитать цветные полосы на резисторе, нам нужно следовать этой таблице цветовых кодов. Таблица цветовых кодов резисторов

Перед чтением цветовых кодов резисторов нам нужно сначала выяснить, с какой полосы начать. Полоса допуска расположена с некоторым отрывом от других 2-3 полос, поэтому мы понимаем, с чего начать. Кроме того, рекомендуется прочитать техническое описание производителя, чтобы лучше понять, как рассчитать значение сопротивления по их цветовому коду.

Допуск сопротивления

Допуск — это процент ошибки в значении сопротивления. Допуск — это то, сколько мы можем ожидать от фактического измерения резистора. Если допуск составляет 5%, это означает, что вы можете ожидать 5%-ное изменение значения сопротивления. Если допуск резистора составляет менее 2%, этот тип резисторов известен как прецизионные резисторы .

Примечание: Если диапазон допуска не указан, допуск следует принимать равным ±20 %.

Шестая полоса показывает температурный коэффициент резистора. Температурный коэффициент – это изменение сопротивления на один Кельвин при изменении температуры. Если температура изменится на 1 Кельвин, а шестая полоса станет черной, то в резисторах произойдет изменение на 250 частей на миллион. Эта полоса также встречается в высокоточных резисторах.

Представление цветных полос

Первые две цветные полосы в резисторе обозначают значение сопротивления (представленное в омах). Для определения стандартных значений сопротивления, номинальной мощности, температурного коэффициента сопротивления и допусков резисторы сгруппированы в 3-полосные, 4-полосные, 5-полосные и 6-полосные.

Трехполосный резистор

Некоторые резисторы имеют только три полосы. Они подпадают под резисторы с допуском 20%. Трехполосное сопротивление не требует 4 ^th , так как у них нет полосы допуска. В трех полосах первый цвет обозначает цифру 1 ^st , второй цвет обозначает цифру 2 ^rd , третий цвет обозначает цифру 3 ^rd .

3-полосный резистор

Например, резистор с 3-мя полосами на приведенном выше рисунке имеет оранжевый, красный и черный цвета. Сопротивление этого трехполосного резистора рассчитывается как:

1 ^st Диапазон – Оранжевый (3)

2 ^nd Диапазон – Красный (2)

3 ^rd Диапазон – Черный (1)

Значение резистора, умноженное на 32 с одним, равным 32 Ом ± 20%.

Четырехполосный резистор

Четырехполосный резистор

Четырехполосный резистор указывает первую цифру 1 ^st диапазон, вторая цифра для 2 ^nd диапазона, третья цифра для 3 ^rd диапазона (множитель или степень 10) и четвертая цифра для 4 ^th диапазона представляют допуск ±5%, ±10% и ±20%.

Для расчета сопротивления четырехполосного резистора используется приведенная ниже таблица цветовых кодов. Значение сопротивления рассчитывается как:

1 ^ST полоса — красный (2)

2 ^nd полоса — Оранжевый (3)

3 ^Rd . (±5%)

Таким образом, сопротивление равно 23, умноженному на 100000, что равно 2,3 МОм ±5%.

Пятиполосный резистор

Пятиполосный резистор

Это специальный тип резисторов с пятью полосами. Кроме того, пятиполосный резистор с одной или двумя цветными полосами имеет дополнительную третью цифру. Эта полоса присутствует в высокоточных резисторах.

Чтобы найти сопротивление пятиполосного резистора, вот расчет.

1 ^ST полоса — красный (2)

2 ^ND полоса — зеленый (5)

3 ^Rd Полоса — Оранжевый (3)

4 ^{. )}

5 ^й Полоса – фиолетовая (±0,1%)

Итак, сопротивление 253 умножить на 10000, что равно 2,53 МОм ±0,1%. Это означает, что для значения 2,53 МОм значение сопротивления варьируется от 2529от 999,9 Ом до 2530000,1 Ом.

Шестиполосный резистор

Шестиполосный резистор

Значение сопротивления изменяется в зависимости от температуры. Повышение или понижение температуры может повлиять на толерантность. Чтобы избежать этого, используется шестиполосный резистор. Цвет шести полос указывает величину сопротивления, которое будет меняться в зависимости от температуры. Температурный коэффициент сопротивления указан в ppm/° C .

Вот расчет температурного коэффициента 6-полосного резистора для резистора 2,3 МОм при 40° C.

1 ^st Лента – коричневая (1)

2 ^nd Лента – черная (0)

3 ^rd Лента – черная (0) 3

49002 10 ¹ )

5 ^th Полоса – зеленая (±0,5%)

6 ^th Полоса – красная (50 ppm/°C)

° C ) /Сопротивление (Ом) = 50 × 40/1000 = 2

Таким образом, сопротивление равно 100, умноженному на 10, что равно 1 кОм ±0,5% при 50 ppm/° С . Это указывает на то, что для 50 ppm сопротивление 2 Ом изменится при 40° C.

Как прочитать цветовой код резистора?

Первые две полосы резистора показывают значение сопротивления резистора. И третья полоса — множитель. Если цветные полосы на резисторе зеленые, синие и красные. Тогда номинал резистора равен 56 × 100 = 5600 Ом, т. е. 5,6 кОм.

Как я уже сказал, на некоторых резисторах есть четвертая полоса. Четвертая полоса показывает допуск и в основном встречается в высокоточных резисторах. Если цветные полосы зеленые, синие, красные и коричневые, то номинал резистора будет 56 × 100 = 5600 Ом 1 %, т. е. 5,6 кОм ± 1 %.

Резисторы высокой точности также имеют дополнительную полосу для третьей цифры их номинала. Таким образом, если есть 5 полос сопротивления, а цветные полосы коричневые, черные, черные и красные, то значение будет 100 × 100 = 10000 Ом = 10 кОм сопротивления резистора, а пятая полоса — это допуск. Полоса допуска имеет увеличенное пространство между 3 или 4 полосами. Теперь, если последняя полоса имеет коричневый цвет, допуск будет равен 1%, а номинал резистора будет равен 10 кОм ±1%.

Исключения

Некоторые резисторы имеют особый случай цветных полос. Это резисторы с нулевым сопротивлением, которые имеют одну цветовую полосу на корпусе. В некоторых случаях резисторы, используемые в военных целях, имеют цветовую полосу 5 ^th , чтобы показать частоту отказов резистора. Некоторые распространенные проблемы при декодировании резистора — дальтонизм. В некоторых сценариях значение резистора неточное из-за повреждения или фактора старения.

Таким образом, мы можем определить номинал резисторов по их цветовому коду. Однако, измеряя с помощью мультиметра или амперметра, мы можем получить точное измерение сопротивления в резисторе. Этот метод широко используется в сборочных производствах, где рабочие используют свои навыки для определения номинала резистора с помощью цветовой маркировки.

Расшифровка резистора со странными цветами

\$\начало группы\$

У меня блок питания увлажнителя с перегоревшим резистором 2Вт.

Насколько я вижу, это красный, золотой, золотой, оранжевый и серый цвета или наоборот. Я не могу определить направление, потому что две внешние полосы находятся в одном месте.

Что мне странно, так это два золотых кольца посередине.

Как расшифровать этот резистор? Он похож на тот, что на картинке, но у меня оранжевое кольцо вместо красного. Я понимаю, что фото плохое, но лучшего у меня нет.

• резисторы

\$\конечная группа\$

1

\$\начало группы\$

Таким образом, ключ к чтению резисторов, подобных этому, состоит в том, чтобы попробовать одно направление, а если это не имеет смысла, повернуть его и повторить попытку. Для маломощных резисторов золото и серебро используются в качестве диапазонов множителей, и обычно четвертый диапазон на резисторе 20, 10 или 5% является температурным коэффициентом (аналогично пятому диапазону на резисторе 1% или 0,1%).

Итак, следуя статье о цветовом коде Википедии, потому что мне лень вставать и доставать с полки справочник ARRL:

• серый = 8
• красный = 2
• золото = х 0,1
• золото = допуск 5%
• красный = температурный дрейф 50 частей на миллион / градус К.
