Содержание

типы и особенности, инструкция по тестированию, определение работоспособности моста

Содержание

  • 1 Разновидности диодов
  • 2 Как проверить диод при помощи тестера
  • 3 Как определить работоспособность диодного моста

Печально, но начинать нужно с теории. Придётся изучить виды диодов, область и цели применения. Не углубляясь в физические основы электроники, пробежимся по поисковым запросам. Важно понимать, что все диоды объединяет способность пропускать ток в одном направлении, блокируя движение частиц противоположном, образуя своеобразные вентили. Затем обсудим, как проверить мультиметром диод.

Разновидности диодов

Итак, диоды пропускают ток в прямом направлении и блокируют в обратном. На электрических схемах диоды обозначают черными стрелками, ограниченными поперечной чертой. Символ показывает направление тока в физическом смысле – направленное движение положительных частиц. Чтобы создать прямой ток, к концу стрелки прикладывают минусовой потенциал, к началу – плюсовой. В противном случае диод окажется в «запертом» состоянии.

Диод

При движении электронов за счёт неидеальности молекулярной решётки теряется тепло, что влечёт падение напряжения и в прямом направлении. У кремниевых диодов прямой потенциал выше, на германиевых ниже. Диоды Шоттки характеризует меньшее падение потенциала за счет замены одного полупроводникового слоя металлическим, т.е. в нем нет p-n перехода. Ток потерь увеличивается, а падение напряжения на открытом ключе в прямом направлении рекордно низкое.

Эффект характерен не в любых диапазонах напряжения. Максимально эффективны диоды Шоттки при напряжениях, равных десяткам вольт. Их применяют в выходных фильтрах импульсных блоков питания. Вспомните: номиналы напряжения системника составляют 5, 12, 3 В. Методика построения схем на диоде Шоттки типичная.

Популярная разновидность диодов – стабилитрон. Его рабочая зона – область пробоя. Там, где обычный диод выходит из строя, стабилитрон защищает оборудование. Процесс характеризуется ростом напряжения до номинала и резкой стабилизацией. Через стабилитроны запитывают от высоковольтных линий чувствительные и слабые микросхемы контроллеров импульсных блоков питания, чтобы они нарезали напряжение импульсами большой амплитуды. Без стабилитронов запитывание микросхем решается архисложными методами.

Оценивая диод-стабилитрон при помощи мультиметра, учитывают, что рабочая зона – обратная ветвь. Технически напряжение пробоя для проверки получают от батареек, включенных последовательно, затем проверяют наличие стабилизация. Прямое включение стабилитрона используется крайне редко, прозвон традиционным способом – плохая идея. К стабилитронам относят и лавинный диод, где для стабилизации тока применён эффект ударной ионизации.

Обозначение диода на схемах

Случается, что специфика устройства непонятна. Печатные платы маркированы – каждому элементу соответствует строго определённое обозначение, и мощные диоды выпрямительного моста не спутать с крошечным стеклянным стабилитроном. Худший вариант – клубок проводников с непонятными элементами: то ли диод, то ли резистор необычного вида, либо экзотический конденсатор.

Столкнувшись с подобной ситуацией, аккуратно делают увеличенное фото, потом ищут в интернете по изображению. Хотя маркировка стабилитронов неразборчива, отыскать информацию в сети возможно. Данный шаг намного ускоряет процесс идентификации и оценки работоспособности прибора.

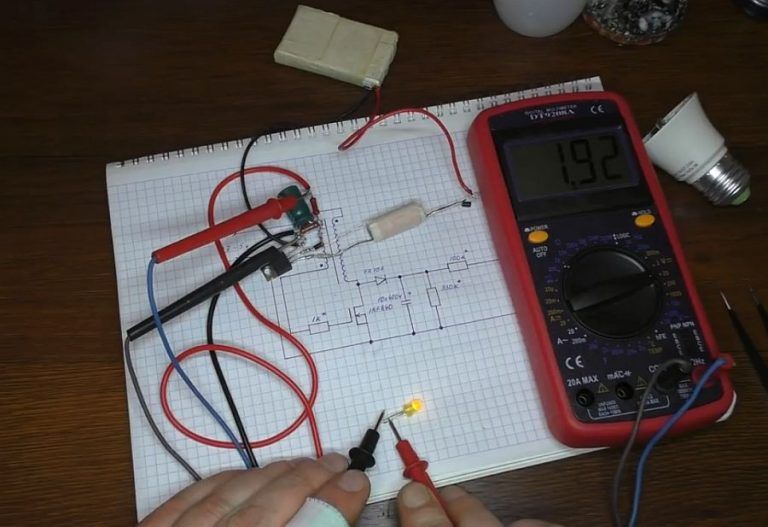

Инфракрасный диод мультиметром проверяется аналогично: снимаем прямое напряжение, потом убеждаемся, что обратно ток не идёт. Для проверки свечения используют видоискатель ночной видеокамеры. Он регистрирует непосредственно инфракрасное излучение объектов. Исправный ИК диод заметен на видоискателе – словно звездочка. Проверяют свечение с тепловизорами, приборами ночного видения, соблюдая осторожность: мощность излучения свето- и ИК-диодов велика, сопоставима с мощностью лазерного излучения.

Надпись внутри принтера о наличии лазера нельзя считать шуткой. И ею пренебрегать. Держите сетчатку глаз подальше от инфракрасного диода.

Схема проверки диода

Как проверить диод при помощи тестера

Для проверки диодов мультиметры снабжены специальной шкалой, маркированной соответствующим значком – схематическим обозначение диода. При включении режима низкие сопротивления включают зуммер, высокие характеризуются номиналом либо падающим на нем напряжении. По показаниям судят о характеристиках диода, к примеру, о сопротивлении прямого включения.

Для правильной интерпретации показаний, важно учитывать характеристики тестера: напряжение постоянного рода и низкого номинала, служащего для оценки. Пример: при измерении сопротивления тестер пропускает по нему ток, прикладывая к щупам некое напряжение. Любая модель мультиметра характеризуется уникальными параметрами. Напряжение узнают по заряду конденсатор: включает мультиметр в режим прозвона или тестирования диодов, через короткое время на обкладках конденсатора сформируется разность потенциалов. Измеряют штатной шкалой тестера. Значение колеблется от сотен милливольт (долей вольта) до единиц вольта.

Зная напряжение, приложенное к диоду, по его вольт-амперной характеристике сверяют достоверность показания. Вводят поисковый запрос на Яндексе, знакомятся с полной технической документацией на исследуемый элемент. Потом прикладывают в нужном месте шкалы абсцисс линейку, чтобы найти выходной ток. По формуле Ома вычисляют сопротивление открытого состояния: R = U/I, где U – вспомогательное напряжение, формируемое тестером. Сравнивают найденную по графику величину с указанной на табло.

Это одна из многочисленных методик. Важно знать, как находить правильные пути, анализировать и сопоставлять данные. Первый шаг – поиск обобщенной информации: что такое диоды, их характеристики (прежде всего, вольт-амперные), тонкости работы конкретного прибора. Зная теоретические основы, легко оперировать информацией, делать правильные выводы из результатов исследований.

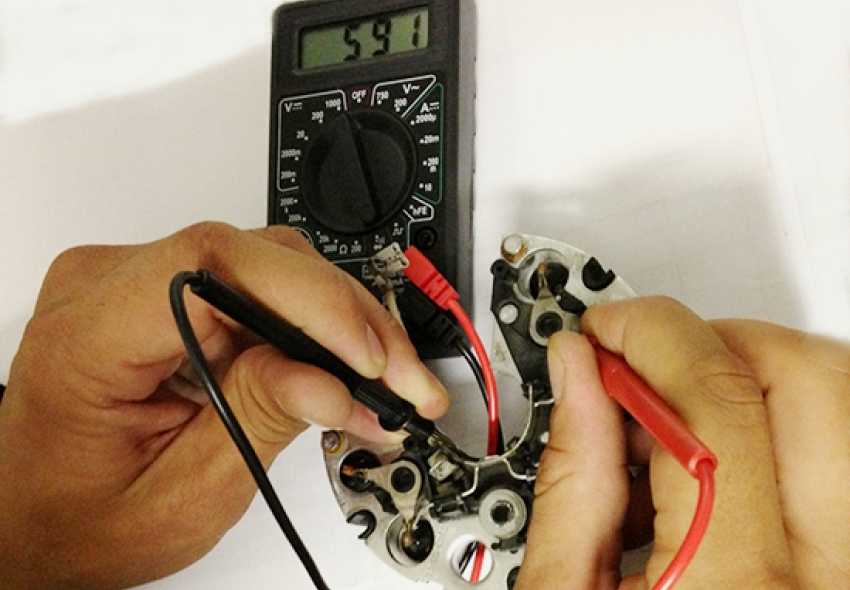

Перейдём к жизненному примеру: исследуем диодный мост из генератора автомобиля!

Как определить работоспособность диодного моста

Автомобилю нужна электроэнергия – для систем кондиционирования (наряду с энергией двигателя), дворников, освещения наружного и внутреннего. Нагружать постоянно аккумулятор, что делается во время стоянки, не экономично. Задача решается подключением синхронного генератора переменного тока к валу двигателя. Ранее пользовались коллекторной схемой. Но щётки не переносят тряски, возникала необходимость частого обслуживания.

Ныне устанавливают трёхфазные генераторы. Т.к. обороты постоянно скачут, постоянство выходных характеристик поддерживают изменением тока подпитки ротора. В результате напряжённость переменного магнитного поля статора отслеживает каждое изменение работы мотора. Расплата – нестабильность выходного напряжения. Его выпрямляют и фильтруют, используя схему диодного моста Ларионова.

Глубокие технические подробности избыточны, ограничимся лёгкими знаниями:

  1. При любом способе соединения обмоток генератора, выходных точек три. Каждая посредством диода замыкается на массу в отрицательный полупериод, а на потребителей сети авто – в положительный.
  2. Итого, диодов получается шесть.
  3. Мост представляет собой две изолированных друг от друга серповидных плоскости, выполненные из прочного сплава. На каждой лежат три диода, электрические соединения проводятся согласно схеме (см. рисунок).

Схема соединений на трёхфазном диодном мосте

Из схемы видно:

  1. Три диода прозваниваются попарно с нулевым сопротивлением между катодом (отрицательная полярность) и анодом (положительная полярность). Сюда выходят клеммы генератора.
  2. Две тройки диодов (лежащие в одной серповидной плоскости) звонятся между собой катодами или анодами. В зависимости от того, какой электрод выдаёт короткое замыкание, определяют ветвь – нагрузочная или уходящая на массу.

Создав правильную схему раскладки электрических соединений, начинают проверку каждого диода по отдельности. Ветвь, идущую на массу, тестируют со стороны генератора, другую – со стороны нагрузки. Направление известно из схемы Ларионова. Проверяем диодный мост мультиметром, касаясь красным щупом основания чёрной стрелки (см. рисунок) каждого элемента, черным – острия того же элемента. Одновременно проверяют изоляцию контактов с серповидным плоскостями, в т. ч. соседней. По полученным данным оценивают необходимость продолжения поиска неисправности.

Вывод: диод, не выпаивая, проверяют мультиметром на грубой конструкции вроде моста генератора автомобиля. Прозвон электронной платы сложнее. Любую проверку проводят щупами специальной формы. Для грубых конструкций берут захваты-крокодилы, материнскую плату проверяют тонкими игловидными пробниками. В последнем случае появляется шанс прозвонить диод мультиметром на плате под напряжением с риском спалить тестер.

Надеемся, что теперь читатель понял, как проверить диод мультиметром.

Как проверить диоды тестером

И для любителей, и для профессионалов электроники очень важным умением является способность определить полярность где катод, а где анод и работоспособность диода. Так как мы знаем, что диод, по сути, является не более, чем односторонним клапаном для электричества, то вероятно, мы можем проверить его однонаправленный характер с помощью омметра, измеряющего сопротивление по постоянному току питающегося от батареи , как показано на рисунке ниже. При подключении диода одним способом мультиметр должен показать очень низкое сопротивление на рисунке a. При подключении диода другим способом мультиметр должен показать очень большое сопротивление на рисунке b некоторые модели цифровых мультиметров в этом случае показывают «OL». В большинстве цифровых мультиметров, которые я видел, красный вывод используется, как положительный, а черный, как отрицательный, в соответствии с соглашением о цветовой маркировке электроники.




Поиск данных по Вашему запросу:

Схемы, справочники, даташиты:

Прайс-листы, цены:

Обсуждения, статьи, мануалы:

Дождитесь окончания поиска во всех базах.


По завершению появится ссылка для доступа к найденным материалам.

Содержание:

  • Как мультиметр поможет проверить диод на работоспособность
  • Как проверить светодиод мультиметром (тестером) на работоспособность?
  • Как проверить диод и светодиод мультиметром
  • Назначение диода
  • Как проверить диод?
  • Как проверить различные типы диодов тестером — полная инструкция
  • Проверка диодов мультиметром

ПОСМОТРИТЕ ВИДЕО ПО ТЕМЕ: Три метода проверки диодов ШОТКИ УЛЬТРАФАСТ ВЫПРЯМИТЕЛЬНЫХ СИЛОВЫХ

Как мультиметр поможет проверить диод на работоспособность



Чтобы определить исправность диода можно воспользоваться приведённой далее методикой его проверки цифровым мультиметром. Полупроводниковый диод — это электронный прибор, который обладает свойством однонаправленной проводимости. У диода имеется два вывода. Один называется катодом, он является отрицательным.

Другой вывод — анод. Он является положительным. Напомню, что у полупроводниковых приборов p-n переходов может быть несколько. Например, у динистора их три! А полупроводниковый диод, по сути является самым простым электронным прибором на основе всего лишь одного p-n перехода.

Запомним, что рабочие свойства диода проявляются только при прямом включении. Что значит прямое включение? В таком случае диод открывается и через его p-n переход начинает течь ток.

Так будет продолжаться до тех пор, пока напряжение на обратно включённом диоде не достигнет критического, после которого происходит повреждение полупроводникового кристалла.

В этом и заключается основное свойство диода — односторонняя проводимость. У подавляющего большинства современных цифровых мультиметров тестеров в функционале присутствует возможность проверки диода. Эту функцию также можно использовать для проверки биполярных транзисторов. Обозначается она в виде условного обозначения диода рядом с разметкой переключателя режимов мультиметра.

Небольшое примечание! Стоит понимать, что при проверке диодов в прямом включении на дисплее показывается не сопротивление перехода, как многие думают, а его пороговое напряжение! Его ещё называют падением напряжения на p-n переходе. Это напряжение, при превышении которого p-n переход полностью открывается и начинает пропускать ток. Если проводить аналогию, то это величина усилия, направленного на то, чтобы открыть «дверь» для электронов. Это напряжение лежит в пределах — милливольт mV.

Его то и показывает дисплей прибора. Это свидетельствует о том, что переход исправен и в обратном направлении ток не пропускает. В документации даташитах на импортные диоды пороговое напряжение именуется как Forward Voltage Drop сокращённо V f , что дословно переводится как » падение напряжения в прямом включении «.

Само по себе падение напряжения на p-n переходе нежелательно. Если помножить протекающий через диод ток прямой ток на величину падения напряжения, то мы получим ни что иное, как мощность рассеивания — ту мощность, которая бесполезно расходуется на нагрев элемента.

Узнать подробнее о параметрах диода можно здесь. Чтобы было более наглядно, проведём проверку выпрямительного диода 1N Это диод Шоттки. В этом мы скоро убедимся. Также для удобства применена беспаечная макетная плата. Обращаю внимание на то, что во время измерения нельзя держать выводы проверяемого элемента и металлические щупы двумя руками. Это грубая ошибка. В таком случае мы измеряем не только параметры диода, но и сопротивление своего тела.

Это может существенно повлиять на результат проверки. Держать щупы и выводы элемента можно только одной рукой! В таком случае в измерительную цепь включен только сам измерительный прибор и проверяемый элемент. Данная рекомендация справедлива и при измерении сопротивления резисторов, а также при проверке конденсаторов.

Не забывайте об этом важном правиле! Итак, проверим диод в прямом включении. При этом плюсовой щуп красный мультиметра подключаем к аноду диода. Минусовой щуп чёрный подключаем к катоду. На фотографии, показанной ранее, видно, что на цилиндрическом корпусе диода нанесено белое кольцо с одного края.

Именно с этой стороны у него вывод катода. Таким образом маркируется вывод катода у большинства диодов импортного производства. Как видим, на дисплее цифрового мультиметра показалось значение порогового напряжения для 1N Так как это диод Шоттки, то его значение невелико — всего милливольт mV.

Теперь проверим диод в обратном включении. Напоминаем, что в обратном включении диод ток не пропускает. Забегая вперёд, отметим, что и в обратном включении через p-n переход всё-таки протекает небольшой ток. Это так называемый обратный ток I обр. Но он настолько мал, что его обычно не учитывают. Поменяем подключение диода к измерительным щупам мультиметра. Красный щуп подключаем к катоду, а чёрный к аноду.

На дисплее покажется » 1 » в старшем разряде дисплея. Это свидетельствует о том, что диод не пропускает ток и его сопротивление велико. Таким образом, мы проверили диод 1N и он оказался полностью исправным.

Многие задаются вопросом: «Можно ли проверить диод не выпаивая его из платы? Но в таком случае необходимо выпаять из платы хотя бы один его вывод. Это нужно сделать для того, чтобы исключить влияние других деталей, которые соединены с проверяемым диодом.

Если этого не сделать, то измерительный ток потечёт через все, в том числе, и через связанные с ним элементы. В результате тестирования показания мультиметра будут неверными!

В некоторых случаях данным правилом можно пренебречь, например, когда чётко видно, что на печатной плате нет таких деталей, которые могут повлиять на результат проверки.

У диода есть две основные неисправности. Это пробой перехода и его обрыв. При пробое диод превращается в обычный проводник и свободно пропускает ток хоть в прямом направлении, хоть в обратном. При этом, как правило, пищит буззер мультиметра, а на дисплее показывается величина сопротивления перехода.

Это сопротивление очень мало и составляет несколько ом, а то и вообще равно нулю. При обрыве диод не пропускает ток ни в прямом, ни в обратном включении. В любом случае на дисплее прибора — » 1 «. При таком дефекте диод представляет собой изолятор. Особенно легко это сделать, когда щупы тестера порядком изношены и повреждены.

Следите за исправностью измерительных щупов, провода у них ох какие «жиденькие» и при частом использовании легко рвутся. А теперь пару слов о том, как по значению порогового напряжения падению напряжения на переходе — Forward Voltage Drop V f можно ориентировочно судить о типе диода и материале из которого он изготовлен. Вот небольшая подборка, составленная из конкретных диодов и соответствующих им величин V f , которые были получены при их тестировании мультиметром. Все диоды были предварительно проверены на исправность.

Как видим, наименьшее падение напряжения на переходе V f у диодов Шоттки 1N и 1N Это отличительная черта всех диодов на основе перехода металл-полупроводник барьера Шоттки. При прямом протекании тока через их переход барьер Шоттки , на нём падает очень малое напряжение. Сказать проще — диод практически не оказывает никакого сопротивления протекающему току и не расходует драгоценные ватты. Противоположенная ситуация у кремниевых диодов. Прямое падение напряжения у них, как правило, не меньше 0,5 вольт, а то и больше.

Кремниевые диоды и диоды с барьером Шоттки очень активно используются для выпрямления переменного тока. Например, в составе диодного моста. Германиевые диоды имеют прямое падение напряжения равное — милливольт.

Таким образом, с помощью описанной методики можно не только определить исправность диода, но и ориентировочно узнать, из какого материала и по какой технологии он изготовлен. Определить это можно по величине V f. Возможно, после прочтения данной методики у вас появится вопрос: «А как же проверить диодный мост? Об этом я уже рассказывал здесь.

Размеры SMD-резисторов. Таблица типоразмеров. В чём разница? Ремонт блютуз-колонки JBL Charge 3 реплики. Телевизор не включается. Индикатор мигает. Что делать? Как проверить диод?

Как проверить светодиод мультиметром (тестером) на работоспособность?

Диодный мост — электрическое устройство, используемое в современной электронике, люминесцентных лампах, сварочных аппаратах, автомобильных генераторах для выпрямления переменного тока, поступающего от источника, и получения постоянного. В однофазной электрической сети в состав мостовой схемы входят 4 кремниевых выпрямительных или 4 диода Шоттки. В трехфазной сети в мост соединяют 6 полупроводников. Эти элементы часто выходят из строя, провоцируя сгорание предохранителя. После замены предохранителя необходимо проверить работоспособность полупроводников. Существует несколько вариантов того, как проверить диодный мост, выбор зависит от вида схемы. Диоды могут располагаться дискретно или представлять собой заводскую сборку, в которой все элементы находятся в одном корпусе.

На работоспособность светодиоды проверяются при помощи функций, присутствующих в любом тестере. Методы проверки рассмотрим на примере.

Как проверить диод и светодиод мультиметром

Светодиод — полупроводниковый прибор, по своей структуре напоминающий обычный диод. Поэтому проверить его можно как обычный диод — включением в прямом направлении, то есть между анодом и катодом приложить положительное напряжение. Проверка не составит труда, если есть на руках обычный тестер. В отличие от обычных кремниевых диодов, прямое напряжение на которых составляет 0,6…0,7 В, светодиод имеет гораздо большее значение этого параметра. В зависимости от цвета и материала, красные имеют напряжение — 1,5…2 В, зеленые — 1,9…4 В, белые — около 3…3,5 В. Эта информация указана в документации производителя. Еще одной особенностью светоизлучающего диода от обычного — низкое обратное напряжение, которое превышает прямое всего на несколько вольт. Это повышает риск выхода прибора из строя при неправильном включении или вследствие электростатического разряда. Как убедиться в исправности светодиода, прежде чем смонтировать его на плату?

Назначение диода

Диоды относятся к популярным и широко применяемым электронным элементам, обладающим различным уровнем проводимости. Перед тем, как проверить диод мультиметром прозвонить диод и стабилитрон тестером , нужно узнать особенности такого тестирующего прибора и наиболее важные правила его использования. Диоды представляют собой электропреобразующие и полупроводниковые устройства, имеющие один электрический переход и два выхода в виде р-n-перехода. В зависимости от уровня мощности, полупроводниковые элементы могут быть маломощными, мощными или среднего уровня мощности. В плане самостоятельного диодного тестирования мультиметром, особый интерес представляет проверка:.

Сегодня без электроники никуда.

Как проверить диод?

В процессе ремонта бытовой техники или других электронных устройств: монитора, принтера, микроволновки, блока питания компьютера или автомобильного генератора например, Valeo, БОШ или БПВ и т. Расскажем подробно про тестирование диодов. Учитывая разнообразие этих радиоэлементов, единой методики проверки их работоспособности не существует. Соответственно, для каждого класса есть свой способ тестирования. Рассмотрим, как проверить диод шоттки, фотодиод, высокочастотный, двунаправленный и т.

Как проверить различные типы диодов тестером — полная инструкция

Светоизлучающие диоды нашли широкое применение в современных осветительных приборах. Это обусловлено их экономичностью и высокой надежностью по сравнению с обычными электролампами. Тем не менее, LED-элементы не застрахованы от неисправностей. Проверить их работоспособность можно различными способами, но наиболее точным и простым методом является проверка с помощью тестера. В этой статье мы поговорим о том, как проверить светодиод мультиметром, и каковы особенности этой процедуры.

В большинстве моделей тестеров уже есть такая функция, как проверить диод тестером. Перед началом проверки рекомендуется соединить между.

Проверка диодов мультиметром

Как и большинство измерительных приборов, мультиметры тестеры делятся на аналоговые и цифровые. Основное их отличие состоит в том, что информация о результатах измерений первой разновидности передаются с помощью определенной шкалы и стрелок на ней, во втором же случае эти данные отображаются в цифровом виде, на жидкокристаллическом экране. Аналоговые устройства появились ранее, их главным достоинством является невысокая цена, а недостатком — неточности измерений.

Назначение диода — проводить электрический ток только в одном направлении. Когда-то давно применялись ламповые диоды. Но сейчас используются в основном полупроводниковые диоды. В отличие от ламповых они значительно меньше по размеру, не требуют цепей накала и их очень просто соединять различным образом. На рисунке показано условное обозначение диода на схеме.

В современной осветительной технике достаточно часто применяются светодиоды led. Как известно, они гораздо надежнее обычных лампочек, но все же иногда могут выходить из строя.

Проверить работоспособность светодиода возможно с помощью такого прибора, как мультиметр. Цифровой мультиметр или тестер — это многофункциональное измирительное устройство. Работоспособность светодиода проверяется с помощью функционала любого мультиметра. Поломка светодиода довольно распространённая причина выхода из строя целого ряда электроприборов. Проверку исправности этого компонента можно провести и самостоятельно, но при этом необходимо иметь в наличии мультиметр.

Определение пригодности радиодеталей — основная процедура, проводимая при ремонте или обслуживании радиоэлектронной аппаратуры. И если с пассивными элементами все более или менее понятно, то активные требуют специальных подходов. Проверить сопротивление резистора или целостность катушки индуктивности не составляет труда. С активными компонентами дело обстоит немного сложнее.



Как проверить диод с помощью цифрового и аналогового мультиметра

Содержание

Поиск и устранение неисправностей электронных устройств и компонентов

Поиск и устранение неисправностей в электронной и электротехнике является важной частью, и необходимо обладать базовыми навыками и знаниями о компонентах для проектирования и устранения неполадок в цепях. Перед сборкой и включением в цепь желательно протестировать компонент.

Иногда мы получаем неожиданные результаты, и мы должны выполнить некоторые тесты, чтобы определить, правильно ли работает компонент и устройство, или мы должны заменить его новым. Для этой цели мы запустили несколько учебных пособий по цифровым и аналоговым мультиметрам, в которых мы обсудим, как тестировать различные электрические и электронные компоненты. Сегодня нам предстоит обсудить, как проверить диод с помощью мультиметра и амперметра 4 методами.

  • Учебное пособие по теме: Как проверить транзистор мультиметром (цифровой мультиметр + амперметр)

Как проверить диод

Диод представляет собой простой PN-переход и двухконтактное устройство, позволяющее протекать через него току в одном направлении (прямое смещение). Это наиболее часто используемый компонент в различных электронных конструкциях и системах, таких как выпрямители, схемы, связанные со светодиодными лампами, схемы умножения напряжения, солнечные панели, логические элементы и т. д.

Идентификация диодных клемм (анод + катод)

Когда катодная клемма диода подключена к нейтрали, а анод к положительной, он вызывается в положении прямого смещения и действует как короткозамыкатель, через который начинает течь ток. Катод к плюсу и анод к нейтрали называется обратным смещением, а диод действует как открытый переключатель, который известен как обратное смещение (этот случай обратный в случае стабилитрона).

Перед проверкой диода, мы должны знать клеммы диода, такие как Анод (+) и Катод (-). В большинстве случаев на обычных диодах с PN-переходами имеется покрытие белого цвета, которое указывает на катодную клемму, а остальные — на анодную. В других случаях используются разные цвета, а стороны с цветным покрытием являются катодными, как показано на рисунке ниже. Ниже приведено руководство, в котором показано, как проверить обычный PN-диод, светодиод и стабилитрон различными методами..

Диод можно проверить и протестировать 4-мя методами с использованием цифровых или аналоговых мультиметров.

  • Связанное руководство: Как проверить конденсатор с помощью цифрового мультиметра и амперметра — 6 методов.

Как проверить диод с помощью цифрового мультиметра

Проверка диода с помощью цифрового мультиметра (режим проверки диода + режим сопротивления)

Проверка диода с помощью цифрового мультиметра (режим проверки диода + режим сопротивления)

Наилучшая практика тестирования диода в режиме «Тест диода» путем измерения падения напряжения на диоде при прямом смещении. Имейте в виду, что диод в прямом направлении действует как замкнутый переключатель, который позволяет току течь в нем, как в проводниках. В диоде с обратным смещением он действует как открытый переключатель и не позволяет току течь в нем, поскольку он действует как резистор.

Прямое смещение: когда положительный (красный) щуп подключен к аноду (+), а отрицательный (черный) щуп подключен к катоду (-) диода. В прямом направлении диод действует как замыкающий переключатель и пропускает ток через него, как проводники.

Обратное смещение: Если мы делаем обратное, как указано выше, то есть КРАСНЫЙ тестовый провод к катоду (-), а ЧЕРНЫЙ тестовый провод к аноду (+) диода. При обратном смещении диод действует как открытый переключатель и не пропускает ток через него, как резистор.

Шаги:

  1. Удалите диод из цепи, т.е. отключите питание через проверяемый диод. Разрядите весь конденсатор (замкнув выводы конденсатора) в цепи (если есть).
  2. Установите мультиметр в режим «Тест диодов», повернув поворотный переключатель мультиметра.
  3. Подсоедините провода диода к измерительным проводам мультиметра и запишите показания.
  4. Теперь подключите провод диода к измерительным проводам мультиметра в обратном направлении (т. е. поменяйте местами измерительные провода) и запишите результат измерения.
  • Если мультиметр показывает 0,5–0,8 В для обычных кремниевых диодов и 0,2–0,3 В для германиевых диодов с первой попытки, это означает, что диод в хорошем состоянии (смещен в прямом направлении).
  • Если мультиметр показывает «OL» в обратном направлении, это тоже хорошо.
  • Если мультиметр не показывает измерения Т.е. если мультиметр отображает показания «OL» в обоих направлениях (прямое и обратное смещение), его средний диод не работает и действует как открытый переключатель, который не позволяет току течь в нем. В случае закороченного диода падение напряжения на диоде будет нулевым, поскольку через него будет протекать ток, и он действует как короткий путь для тока. Тогда диод надо менять.
  • Если мультиметр показывает примерно 0,4 В в обоих направлениях, это означает, что диод перегорел и его необходимо заменить новым.

Сопутствующее руководство: Как найти значение сгоревшего резистора (три удобных метода)

Как проверить диод с помощью аналогового мультиметра

Проверка диода с помощью мультиметра (цифровой мультиметр и амперметр в режиме сопротивления)

3

3

3

Если «проверка диода недоступна в случае цифрового мультиметра или вам необходимо проверить диод с помощью аналогового мультиметра, в качестве альтернативы для проверки диода можно использовать режим сопротивления (Ом).

  • Связанный пост: Как найти подходящий размер кабеля и провода для установки электропроводки (решенные примеры в британской системе и системе SI)

Нажмите на изображение, чтобы увеличить

Проверка диода мультиметром (цифровой мультиметр и амперметр в режиме сопротивления)

Шаги:

  1. Удалите диод из цепи и убедитесь, что источник питания отключен от цепи и на диоде нет напряжения который должен быть протестирован. Кроме того, разрядите все конденсаторы, замкнув их выводы в цепях, если таковые имеются.
  2. Установите мультиметр в режим «Режим сопротивления (Ом)», повернув поворотный переключатель мультиметра. Для лучшего результата установите диапазон Ω на 1 кОм для прямого смещения и 100 кОм для обратного смещения, как показано на рисунке ниже.
  3. Подсоедините КРАСНЫЙ щуп к аноду диода, а ЧЕРНЫЙ щуп к катоду диода (прямое смещение), как показано на рис. Обратите внимание на измерение и чтение.
  4. Теперь поменяйте местами щупы, т. е. КРАСНЫЙ щуп к катоду, а ЧЕРНЫЙ к аноду (обратное смещение), и обратите внимание на показания и измерения, отображаемые мультиметром.
  • Если мультиметр показывает от 1 кОм до 10 МОм (не OL или бесконечность ∞), это означает, что диод находится в хорошем состоянии (смещен в прямом направлении). В большинстве случаев наилучшее значение ниже 1 кОм, т. е. для хорошего диода сопротивление прямого смещения должно быть низким.
  • Если мультиметр показывает «OL» при обратном смещении. Диод тоже хороший.
  • Если мультиметр показывает одинаковые показания и измерения в обоих направлениях (т. е. прямое и обратное смещение), средний диод неисправен и нуждается в соответствующей замене.
  • Если мультиметр показывает одинаковые результаты, т. е. низкое сопротивление или высокое сопротивление (OL) в обоих направлениях (прямое и обратное смещение), диод закорочен и открыт соответственно. Другими словами, если мультиметр показывает сопротивление 0 Ом как при обратном, так и при прямом смещении, диод закорочен, если омметр показывает ∞, OL или очень высокое сопротивление как при прямом, так и при обратном смещении, диод открыт и его необходимо заменить новым. один.
  • Чтобы убедиться, что результат точен, рекомендуется проверить и сравнить результат исправных диодов в режиме сопротивления.

Связанное руководство: Как проверить аккумулятор с помощью тест-метра?

Как проверить светодиод (светоизлучающий диод)

Перед проверкой диода мы должны идентифицировать выводы диода, т.е. анод и катод. Для светодиода более длинная клемма диода является анодом (+), а более короткая клемма — катодом (-). В других случаях плоская клемма диода является катодом, а другая сторона — анодом, как показано на рис.

Связанная статья: Как рассчитать время зарядки аккумулятора и ток зарядки аккумулятора — пример

Идентификация клемм светодиода (анод и катод)

Чтобы проверить светодиод с помощью цифрового или аналогового мультиметра, следуйте приведенным ниже инструкциям.

  • Отключите светодиод от цепи и источника питания, если он уже подключен к цепи.
  • Найдите клемму светодиода, т. е. анод и катод (как показано на рис. выше)
  • В случае цифрового мультиметра установите мультиметр в режим «Проверка диода» (в случае аналогового мультиметра установите мультиметр в режим сопротивления или непрерывности), повернув поворотный переключатель мультиметра.
  • Подключите светодиод с прямым смещением к измерительным проводам мультиметра, т. е. катод к черному (-ve) и анод к красному (+ve) измерительным проводам.
  • Если светодиод горит, не нужно говорить, что он исправен и работает исправно, иначе светодиод неисправен и его следует заменить.
  • При обратном смещении (анод светодиода к черному (-ve) и катоду к красному (+ve) щупам) он не будет работать, и мультиметр не покажет никаких показаний, поскольку через него не протекает ток, т. е. он действует как открытый переключатель такой же, как диод.

Связанный пост: Как проверить и исправить дефекты печатной платы (PCB)?

Как проверить стабилитрон

Стабилитрон — это нечто иное по сравнению с обычными диодами, поскольку простые диоды с PN-переходами работают при прямом смещении, а не при обратном смещении. В случае со стабилитроном ситуация обратная, поскольку он работает в обратном направлении только тогда, когда приложенное обратное напряжение больше, чем напряжение пробоя стабилитрона. Таким образом, нам понадобится дополнительная простая схема для проверки исправности стабилитрона.

  • Статья по теме: Как рассчитать номинал резистора для светодиодов (с различными типами светодиодных цепей)

Проверка стабилитрона с помощью цифрового мультиметра и амперметра

Чтобы проверить стабилитрон с помощью цифрового или аналогового мультиметра, следуйте приведенным ниже инструкциям.

  • Отключите стабилитрон от цепи и источника питания, если он уже включен в цепь.
  • Найдите клеммы стабилитрона, то есть анод и катод, так как они такие же, как у обычных светодиодов и диодов с PN-переходом (как показано на рис. выше)
  • Подключите стабилитрон к переменному или известному (например, 12 В постоянного тока) источнику питания последовательно с сопротивлением 100 Ом, а затем подключите стабилитрон обратного смещения (катод к красному (+ve) и анод к черному (-ve) измерительным проводам). мультиметра, как показано на рис.
  • .

  • Как на цифровом, так и на аналоговом мультиметре установите измеритель в режим проверки «Напряжение постоянного тока», повернув поворотный переключатель мультиметра.
  • Постепенно увеличивайте напряжение питания стабилитрона и обратите внимание на показания счетчика, отображаемые на экране. Показания измерителя должны увеличиваться до напряжения пробоя стабилитрона (в случае напряжения питания 12 В постоянного тока напряжение пробоя составляет 6 В), когда вы постепенно увеличиваете напряжение питания от низкого до высокого. После этого счетчик не должен показывать дополнительное значение, т. е. он должен показывать постоянное значение (например, 6 В в случае напряжения питания 12 В постоянного тока). Когда измеритель останавливается на определенном значении и не показывает другое значение, когда вы все еще увеличиваете напряжение питания, вы не должны продолжать увеличивать напряжение питания, иначе диод может выйти из строя.
  • Если это так, то стабилитрон исправен, в противном случае стабилитрон неисправен и его необходимо заменить.

Related Posts:

  • Типы диодов и их применение
  • Как найти стоимость керамических конденсаторов?
  • Блокирующий диод и обходные диоды в распределительной коробке панели солнечных батарей
  • Простая схема защиты от перенапряжения с использованием стабилитрона

Показать полную статью

Похожие статьи

Кнопка «Вернуться к началу»

Пошаговое руководство по тестированию диодов

Диоды широко используются в схемотехнике для контроля протекания тока в системе в одном направлении. Это двухконтактные электронные устройства; один является анодным терминалом, а другой — катодным терминалом.

В этой статье мы обсудим, как проверить диод с помощью мультиметра, который включает в себя цифровой мультиметр в режиме диода, режим омметра и аналоговый мультиметр. Обратите внимание, что при проверке диода все питание должно быть отключено.

1. Использование цифрового мультиметра с диодным режимом для проверки диода

Переключите цифровой мультиметр на диодный режим.

Рис. 1 Цифровой мультиметр в диодном режиме (Источник: Electronics Hub)

Шаг. 1 Выполните подключение с прямым смещением

Подсоедините красный щуп цифрового мультиметра к анодной клемме диода, а черный щуп к катодной клемме. Для диода с PN-переходом отображаемое значение напряжения должно составлять от 0,6 до 0,7 (В), поскольку это падение напряжения на обычном диоде с прямым смещением.

Рис. 2. Цифровой мультиметр с диодным режимом, проверяющий диод прямого смещения (Источник: Electronics Hub)

Шаг. 2 Поменяйте соединение

Подсоедините красный щуп цифрового мультиметра к катодной клемме диода, а черный щуп к анодной клемме. Для диода с PN-переходом значение отображаемого напряжения должно быть OL (разомкнутая цепь), поскольку диод смещен в обратном направлении.

Рис. 3. Цифровой мультиметр с диодным режимом, проверяющий диод с обратным смещением (Источник: Electronics Hub)



2.

Использование цифрового мультиметра в режиме омметра для проверки диода

Переключите цифровой мультиметр в режим омметра.

Рис. 4 Цифровой мультиметр в режиме омметра (Источник: Electronics Hub)



Шаг. 1 Выполните подключение с прямым смещением

Подсоедините красный щуп цифрового мультиметра к анодной клемме диода, а черный щуп к катодной клемме. Поскольку диод PN-перехода смещен в прямом направлении, сопротивление (которое отображается на дисплее) должно быть почти нулевым.

Рис. 5 Цифровой мультиметр в режиме омметра проверяет диод прямого смещения (Источник: Electronics Hub)



Шаг. 2 Поменяйте соединение

Подсоедините красный щуп цифрового мультиметра к катодной клемме диода, а черный щуп к анодной клемме. В это время сопротивление (которое отображается на дисплее) должно быть чрезвычайно высоким, поскольку диод смещен в обратном направлении. Следовательно, вы должны увидеть на дисплее высокое значение или OL (разомкнутая цепь).

Рис. 6. Цифровой мультиметр в режиме омметра, проверяющий диод с обратным смещением (Источник: Electronics Hub)



3. Использование аналогового мультиметра для проверки диода

Проверка диода с помощью аналогового мультиметра аналогична проверке с помощью цифрового мультиметра в режиме омметра.



Шаг. 1 Установите соединение с прямым смещением

Поверните переключатель на низкое значение сопротивления. Подсоедините положительный вывод аналогового мультиметра к аноду диода, а отрицательный вывод — к катоду. Индикатор мультиметра должен показывать почти нулевое сопротивление, так как диод смещен в прямом направлении.

Рис. 7 Аналоговый мультиметр проверяет диод прямого смещения (Источник: Electronics Hub)



Шаг. 2 Поменяйте соединение

Поверните селектор на высокое значение сопротивления. Подсоедините положительный вывод аналогового мультиметра к катоду диода, а отрицательный вывод — к аноду. Индикатор мультиметра должен показывать почти бесконечное сопротивление, так как диод имеет обратное смещение.
