Как установить распределительную коробку в кирпичной, бетонной стене (схема)

В случае строительства частного дома, хозяйственных построек или капитального ремонта, приходится прокладывать или менять электрическую проводку, в которой одним из основных элементов являются распределительные коробки. К установке коробок существует ряд требований руководящих документов, ПУЭ и отдельные нормативные акты. Производители делают несколько разновидностей распределительных коробок, каждая модель предназначена для специфических условий установки и эксплуатации. Рассмотрим основные виды коробок, назначение и особенности монтажа. Читайте также статью: →  Распределительная коробка: монтаж и ремонт.

Содержание

  1. Назначение распределительных коробок
  2. Основные требования к местам установки распределительных коробок
  3. Виды распределительных коробок
  4. Особенности способов установки распределительных коробок различной конструкции
  5. Установка распределительных коробок в полые стены (гипсокартон, фанера, другие материалы декоративной отделки)
  6. Разделка и подключение проводов в коробке
  7. Часто задаваемые вопросы

Назначение распределительных коробок

В помещениях зданий на сооружениях различного назначения проводка прокладывается от вводного распределительного щита в большинстве случаев по стенам через распределительные коробки. В некоторых случаях монтаж осуществляется по потолку или полу. В классическом варианте частного дома или квартиры от РЩ отводятся три группы линий:

  • Осветительная;
  • Розеточная;
  • Линии для отдельных нагревательных приборов большой мощности.

На каждую группу в РЩ устанавливается автомат защиты. Нагревательные приборы, электроплиты подключаются, как правило, отдельной линией, минуя распределительных коробок с индивидуальным защитным выключателем.

Осветительные и розеточные линии прокладываются через коробки, в которых делается разрыв цепи для подключения ответвлений к розеткам, выключателям, люстрам плафонам и другим осветительным приборам.

Провода основной линии выбираются большим сечением, чем ответвления, это связано с тем, что на отдельной розетке или осветительном приборе токи нагрузки ограничены мощностью одного прибора. На основной линии сила тока суммарная от нагрузки со всех розеток.

Основные требования к местам установки распределительных коробок

Одним из основных требований ПУЭ является быстрый доступ к распределительной коробке, она недолжна, заставляться мебелью, бытовым оборудованием, замуровываться толстым слоем штукатурки или закладываться кирпичами. В случае ремонта проводки или проведения доработок крышка коробки должна легко открываться. Не рекомендуется устанавливать распределительные коробки в стенах на уровне размещения подвесных шкафов, дюбель или саморез при сверлении может попасть в коробку.

Оптимальный вариант установки распределительных коробок в 15 – 20 см под потолком, ответвления для розеток делаются вертикально вниз

Такая методика позволяет ориентироваться при сверлении стен, чтобы не повредить скрытые провода. При монтаже подвесных потолков делаются люки обеспечивающие доступ к коробкам. В старых помещениях проводку и коробки можно вынести наружу под каркас навесного потолка, в новых строениях это учитывается и делается сразу.

Виды распределительных коробок

Распределительные коробки разделяют по двум признакам, материалу изготовления и конструктивному исполнению.

Материалы:

  • Металлические;
  • Пластиковые.

Металлические коробки старого образца в большинстве случаев используются для установки в деревянных стенах с целью обеспечения пожарной безопасности. Современные модели делаются из пластика.

Табл.1 Распределительные коробки JBR

Модель коробки EcoplastДиаметр в ммТехнологические отверстияСтепень влаго защиты
JBR06060 х 404 — Ø 20 ммIP 44
 JBR06565 х 354 — Ø 20 мм
 JBR07070 х 404 — Ø20 мм
 JBR08080 х 404 — Ø 20 ммIP 44

В зависимости от метода прокладки проводки и материала стен в коробках имеются конструктивные отличия:

  • Накладные коробки для открытой проводки;
  • Внутренние коробки для скрытой проводки;
  • Изделия могут быть квадратной или круглой цилиндрической формы с различной глубиной;
  • Для установки в кирпичные и бетонные стены;
  • Для крепления в стены с полым пространством, в декоративную отделку, гипсокартон, фанеру, ДСП или другие материалы.

Распределительные коробки различных моделей

В зависимости от условий установки выбирается конструкция распределительные коробки и соответствующий метод их установки.

Особенности способов установки распределительных коробок различной конструкции

Самый простой процесс при установке накладных коробок для открытой проводки. Они просто привинчиваются к поверхности стены саморезами или прибиваются дюбелями. В случае с коробками для скрытой проводки в стенах приходится сверлить отверстия соответствующего диаметра и глубины. Размеры коробок выбираются исходя из количества проводов, которые в нее заводятся, чем больше проводов, тем больше должен быть диаметр и глубина коробки.

Установка распределительных коробок в кирпичные и бетонные стены

Отверстия в кирпичных и бетонных стенах, в крайнем случае, можно продолбить молотком и зубилом, но это требует больших усилий и времени. В современных условиях используется перфоратор со специальными коронками различного диаметра, которые имеют победитовые, вольфрамовые или алмазные зубцы по окружности. В центре коронки устанавливается сверло с наконечником из перечисленных материалов, это стабилизирует коронку во время сверления.

Таким инструментом за пару минут высверливается отверстие в бетоне или кирпичной кладке на нужную глубину. После сверления центральная часть в виде цилиндра легко откалывается зубилом.Процесс сверления отверстия в бетонных стенах

Таблица с размерами различных моделей коронок по бетону

Модель коронки Ø сверла/коронки в (мм)Глубина коронки, в (мм)
Super HARD15/10070-150
Диам Алмаз25/600
Bosch20/162
DeWalt25/152
Энкор6880

Перед установкой в технологические отверстия коробки заводятся концы проводов. По периметру отверстия накладывается гипсовый раствор и вставляется стакан на полную глубину, верхние края стакана корпуса коробки должные быть на уровне поверхности стены. После затвердевания раствора можно приступать к разделке и подключению проводов.

Совет №1 Чтобы верхняя грань коробки совпадала с уровнем плоскости поверхности стены устанавливать ее надо после прокладки проводов и штукатурки стен.

Коробки для наружной проводки

В случае с использованием коробок для открытой проводки провода заводятся в технологические отверстия через резиновые уплотнители в виде конуса. Для герметичности ввода срезается определенный уровень верхушки конусообразной заглушки соответствующий диаметру провода, который заводится в коробку. Читайте также статью: → Соединение проводов в распределительной коробке? СХЕМЫ.

Установка распределительных коробок в полые стены (гипсокартон, фанера, другие материалы декоративной отделки)

В гипсокартоне отверстие можно просверлить коронкой по бетону, деревянные плиты сверлятся специальными коронками с несколькими зубчатыми пластинами. Коробки в этих случаях в своей конструкции имеют зажимные планки, которые после установки прижимаются к тыльной стороне листа гипсокартона вращением болтов. Перед установкой через отверстия в коробку заводятся концы проводов. Просверлить отверстия можно обычной дрелью с использованием соответствующей насадки.

Совет №2 Характерная ошибка, перед сверлением коронки перфоратором с коронкой по бетону не забывайте переключать его с режима перфорации в режим обычного сверления. В противном случае кипсокартон может просто проломится, треснет или получится бесформенное отверстие.

Разделка и подключение проводов в коробке

Провода в коробку заводятся на 15 – 20 см, с кабелей типа ПУНП, ВВГ и других подобного типа, внешний слой изоляции снимается почти полностью, оставляют 2 – 3 см перед технологичным отверстием. Изоляция с токопроводящих жил снимается на 7 – 8 см, соединяемые концы проводов в одну скрутку складываются в один пучок, на уровне и среза изоляции зажимаются плоскогубцами.

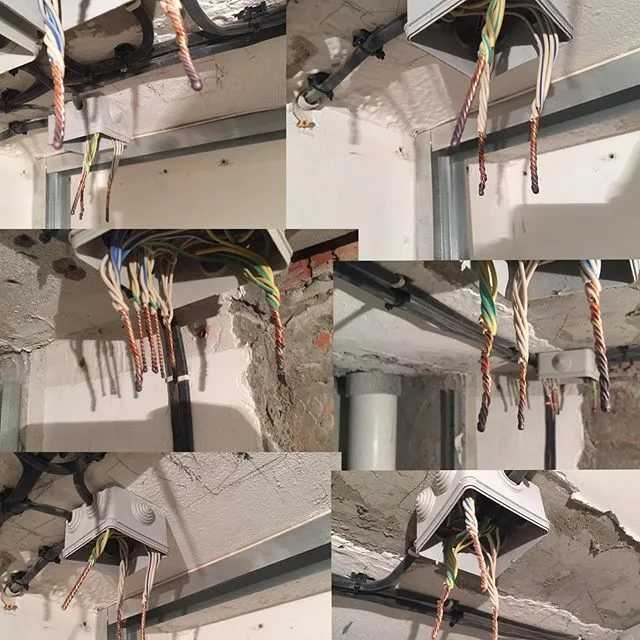

Примеры скруток в распределительной коробке

Вторыми плоскогубцами зажимаются концы оголенных проводов, первые пассатижи удерживаются на месте, вторые вращаются по часовой стрелке, таким образом, делается скрутка.

Характерная ошибка при скрутке проводов это перекручивание, стягивать жилы надо плотно, но рассчитывать усилие, чтобы провода не лопнули от перетяжки.

Неравномерно выступающие жилы на конце скрутки, ровно откусывают кусачками, по требованиям ПУЭ концы скрутки должны свариваться или пропаиваться. Для сварки можно использовать понижающий трансформатор 220/36В в качестве электрода используется графитовый стержень. На практике большинство электриков игнорируют эти требования, правильно сделанная скрутка обеспечивает надежный контакт.

После скрутки оголенные концы изолируются, это можно сделать различными способами:

  • Обычной ПВХ изолентой;
  • Термоусадочными трубками;
  • Пластиковыми колпачками.

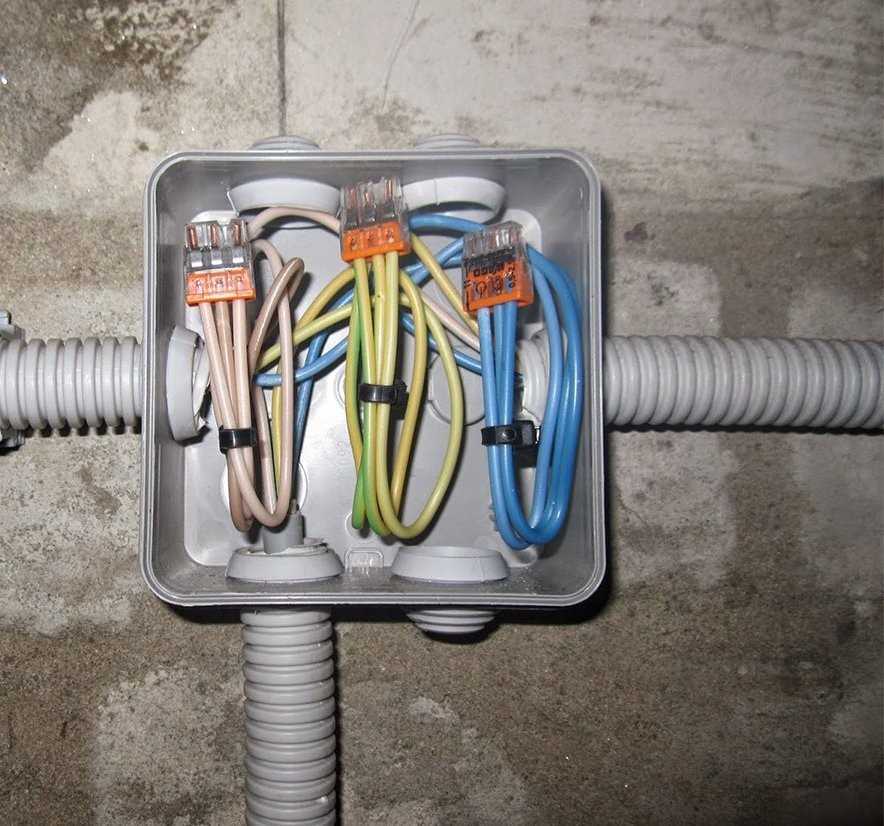

Последнее время появляются коробки с контактными планками, где коммутация осуществляется на клеммах с болтовыми зажимами.

Закончив изоляцию, провода укладываются вовнутрь коробки, так чтобы скрутки не касались друг друга, потом закрывается крышка. Чтобы крышка гармонировала с интерьером, она окрашивается в соответствующий цвет, заклеивается кругом соответствующих обоев или другим материалом.

Схемы подключения проводов могут быть различны, в зависимости от подключаемых элементов проводки. Но есть общие правила:

  • Все провода заземления скручиваются в одну скрутку;
  • Все провода нейтрали скручиваются в отдельную скрутку;
  • Фазные провода тоже скручиваются в одну отдельную скрутку;
  • Провода от розетки в трехпроводной схеме подключаются напрямую к основной линии, один провод к фазной скрутке, второй к нейтрали и третий к заземлению.
  • Осветительные приборы подключаются фазой через выключатель, нейтральный провод от контакта цоколя идет в коробку на скрутку нейтрали, заземление от корпуса осветительного прибора к скрутке заземления.

Для удобства рассключения ПУЭ устанавливает правила, которые определяют назначение проводов по цвету:

  • Синий используется как нейтральный провод;
  • Красный, белый, коричневый и другие как фаза;
  • В качестве заземления проводник с желто-зеленой изоляцией.

Часто задаваемые вопросы

  • Отверстия в коробке сделаны у самого дна, провода подходят выше и мешают установке коробки в отверстие стены, как в этом случае поступить, может снять внешнюю оболочку, а жилы завести к отверстию между корпусом коробки и бетоном?

Нет, провода в отверстия должны входить свободно не пережиматься корпусом коробки. Перед технологическим отверстием в стене делается короткая штроба на глубину ввода, потом она замазывается гипсовым раствором.

  • Есть коробки с крышками, которые плохо закрываются, может лучше покупать с крышкой, которая привинчивается винтами?

Обычно производители делают качественные коробки с плотно закрывающимися крышками. Если коробка закрывалась до установки, значит, будет закрываться и после. В этом случае допускается характерная ошибка при вдавливании коробки в отверстие стены корпус уходит очень глубоко, верхние края ниже уровня поверхности стен. Второй вариант, когда коробка фиксируется гипсовым раствором, корпус деформируется и верхняя часть принимает форму эллипса. В этих случаях круглая крышка или неплотно входит, или вообще не закрывается, будьте внимательны при установке.

Оцените качество статьи:

Как правильно выбрать распределительную коробку для кухни













Распределительная коробка предназначена для защиты самых чувствительных и слабых мест кабелей (соединения, разветвления). Для помещений с повышенной влажностью и запыленностью как кухня стоит выбрать герметичную распределительную коробку, которая не допустит попадания и скапливания влаги, опасных паров, или пыли, которые могут стать причиной возгорания.





На что обращать внимание в первую очередь при выборе распределительной коробки на кухню





Материал и его качество. В зависимости от среды использования Вам придется выбирать разные материалы. Для прокладки проводов в горючих стенах, используют стальные трубы и стальные распределительные коробки (все стыки свариваются, и получается абсолютно герметичная установка). Но распредкоробки из металла нельзя устанавливать, например, на мойке. В этом случае выбирайте негорючие модели из полиамида. Чтобы не подкачало качество — покупайте продукцию проверенных брендов, например, Hager, IEK, Spelsberg или Electro-Plast.

Размер — зависит от того, сколько стыков проводов нужно спрятать. Если Вы планируете разместить разветвление на три провода по 2,5 мм2 — Вам достаточно размера 85х85х37, например, HP 70 (75х75х42) IP55 Spelsberg с тремя выходами.(ссылка на источник — магазин «Аксиом-Плюс» )

Форма — выбирайте исходя из того, как удобнее работать, где она будет устанавливаться, и подготовлено ли место для коробки. Круглые (классика) удобны тем, что подготовить место для них просто — есть специальные круглые насадки для перфоратора для сверления отверстий. Прямоугольные и квадратные более вместительные и удобные при монтаже.

Защита и горючесть — для специальных помещений с повышенной взрывоопасностью, влажностью, горючей пылью выбирайте коробки с IP65 из негорючего материала. Важно также не нарушить герметичность — правильно завести провода, и соблюсти герметичность на стыках. Для этого используйте распаечную коробку с сальниками в комплекте (обрезаете сальник по диаметру кабеля) или покупайте и устанавливайте сальник отдельно (выбирайте под размер Вашего провода).

Способ монтажа — встроенный или накладной. Накладной способ монтажа используется в нежилых помещениях, на производствах, а также при наружной прокладке кабеля в кабельных каналах.

Для соединения проводов рекомендуем использовать клеммы как безопасный, долговечный, надежный способ соединение проводов. Если Вы четко знаете, какие провода будете соединять и сколько их будет — можете купить распаячные коробки в комплекте с клеммами (как правило, с винтовыми). Если винтовые клеммы не подходят, или Вы привыкли работать с другим видом соединителей — стоит купить на кухню пустую распределительную коробку.



И еще



Для установки распаечных коробок в местах с повышенной взрыво- , влаго- и пожароопасностью, обязательно спрашивайте у продавца наличие сертификата, подтверждающего заявленные свойства. Особенно важно если установку проводите в общественных помещениях (например, на мойке, в магазине). В противном случае Вы просто не пройдете проверку по технике пожарной безопасности.

Цена не всегда значит качество и наоборот. При покупке обратите внимание на рекомендуемых выше производителей. Их распаечные коробки — это доступная цена, высокое качество и надежность. Об этом утверждают  специалисты «Мебельная линия ml.by» со своего, более чем 10-летнего опыта в сфере электротехники, читайте дальше на сайте кухни.бел полезные статьи как правильно выбирать кухни под заказ, как заменить фасады и обновить мебель, как благоустроить кухонный и жилой интерьер.



  • Главная
  •  →

  • Про интерьер
  •  →

  • Ремонт кухни и дома
  •  →

  • Как правильно выбрать распределительную коробку для кухни

Смотрите также:

Плюсы встраиваемой бытовой техники для кухни

Линолеум для кухни

Угловые кухни в Минске

Кухня в эко-стиле: природное вдохновение

Основные сведения про мебель и мебельный стиль

Особенности современной электропроводки на кухне

4 Квадратная L-образная распределительная коробка, прямоугольная, с (14) 1/2 и 3/4 i

Основной контент начинается здесь

Garvin

MFR: Southwire

MFR #: 52181-L

UPC: 785592117335

Артикул #: 1178438

Southwire

MFR #: 52181-L

UPC: 785592117335

Артикул #: 1178438

Наличие

Местоположение В наличии Кол-во
В наличии 0

40,34 доллара США
каждый

Руководства и документация
  • Гарантия

Технические характеристики
Каталожный номер 52181-Л
Производитель Саутвайр
Марка Гарвин
Описание гарантии Ограниченная гарантия один год
Страна происхождения США
Сделано в США Да
СКП 785592117335

Знакомство с типами электрических распределительных коробок

Вы готовитесь к работе с электрической системой дома? Прежде чем начать, важно знать, какие компоненты вы должны приобрести для своего проекта. Приобретение неправильных деталей может привести к тому, что система станет неэффективной и опасной, что может привести к короткому замыканию.

Таким образом, вы должны сделать домашнее задание и изучить различные типы доступных распределительных коробок. Установка правильного электрического корпуса обеспечит адекватную защиту вашей электропроводки, потолочного вентилятора, светильника или розетки. Это также облегчит доступ к проводке, если вам нужно заменить некоторые компоненты в дороге.

Ниже мы рассмотрим различные типы распределительных коробок, а также дадим вам советы о том, какие характеристики следует учитывать при покупке корпуса.

Руководство по покупке соединительной коробки

Перед тем, как отправиться за покупками, вы должны знать, какой тип корпуса вы ищете и почему. Вот несколько факторов, которые следует учитывать перед покупкой электрической распределительной коробки:

Объем, глубина и выступ

Размеры и размеры электрической распределительной коробки будут одними из наиболее важных факторов, которые вы должны учитывать. В нем должно быть достаточно места для размещения электрических проводов, разъемов и приспособлений, таких как розетки, выключатели света и диммеры. Поэтому вам нужно начать с измерения глубины, необходимой для ограждения. Чем глубже ящик, тем больше он может вместить всех компонентов.

Отсюда вам нужно будет определить высоту и ширину электронного корпуса. Наконец, вы захотите рассмотреть неудачу. На каком расстоянии от поверхности стены будет отверстие коробки? Возможно, вам придется использовать расширитель коробки, чтобы заполнить любое дополнительное пространство. В качестве альтернативы вы можете использовать распределительную коробку для поверхностного монтажа, чтобы смонтировать проводку на внешней поверхности стены.

Старые или новые рабочие ящики

Рассмотрите проект, чтобы определить, какой тип ящика вам понадобится для работы. Если вы работаете со старой структурой, вам следует использовать существующие рабочие блоки. Замена или ремонт больших участков стены может не потребовать новых электронных корпусов.

Все, что вам нужно сделать, это прорезать отверстие в старой рабочей коробке, вставить кабель и прикрепить коробку к существующему настенному покрытию. Если на коробке есть монтажные выступы, вы можете установить ее как есть.

Кабель Зажимы , Выбивные отверстия и коллекторы

Возможно, вам придется подключить кабели к коробке. Если это так, вы можете использовать кабельные зажимы, выбивные отверстия или коллекторы. Если вы используете кабель с неметаллической оболочкой (NM), вы будете использовать зажим для крепления кабеля к коробке. Это предотвратит вытягивание кабеля из устройства.

Если вы используете коробку с кабелепроводом, вы можете пропустить кабелепровод через выбивное отверстие. Вам просто нужно сопоставить размер отверстия с размером канала. В некоторых коробках предусмотрены перфорированные отверстия разного размера для размещения кабелепроводов разного размера. Вы можете использовать выбивные коробки с кабелем NM, подключив кабель к коробке так, чтобы он всегда оставался на месте.

Одна из самых распространенных ошибок, которую совершают люди, — это попытка протолкнуть слишком много кабелей через одно и то же отверстие. В одних коробках два отверстия, в других три. Используйте столько отверстий, сколько вам нужно, чтобы кабели легко проходили через отверстия, не сбиваясь в комки.

Если вам нужно вырезать больше отверстий в коробке для размещения дополнительных кабелей, мы будем рады предоставить индивидуальные корпуса, чтобы выполнить работу правильно!

Материалы корпуса: выбор помимо ПВХ

Факторы окружающей среды в конечном счете определяют, какой тип материала вам нужен для электронного корпуса. Если вы используете коробку снаружи, убедитесь, что она сделана из атмосферостойкого материала. В то время как электрические коробки из ПВХ-пластика распространены в жилых и офисных помещениях, они часто не справляются с задачей защиты электрических соединений на открытом воздухе и / или в промышленных условиях.

Некоторые из наиболее популярных материалов корпуса для корпусов, защищенных от непогоды, включают:

  • Углеродистая или нержавеющая сталь. Вам следует использовать стальные корпуса, которые благодаря своей прочности являются отличным выбором как для внутреннего, так и для наружного применения. Стальные соединительные коробки Polycase для тяжелых условий эксплуатации устойчивы к коррозии и имеют такие функции, как откидная крышка для легкого доступа. Поликарбонат: внесен в список UL и соответствует требованиям как минимум NEMA 4X и IP65, наши корпуса из поликарбоната предназначены для наружного применения.
  • Алюминий: Если вы выбираете литой алюминиевый корпус, вам необходимо выбрать тот, который содержит прокладку, чтобы он был водонепроницаемым (и подходил для использования вне помещений).

Стандартные бытовые коробки

Электронные коробки являются важными компонентами систем в вашем доме. При установке корпусов вам необходимо использовать правильную коробку для вашего приложения. Коробки для бытовой электроники имеют широкий диапазон размеров и форм, а также материалов изготовления. Вы также захотите выбрать компоненты с правильной номинальной нагрузкой для потолочных вентиляторов и осветительных приборов.

Важно помнить, что распределительные коробки должны соответствовать отраслевым стандартам и строительным нормам в вашем районе, особенно если вы занимаетесь ремонтом своими руками. Если вы не можете установить корпус самостоятельно, вызовите профессионального электрика, который сделает эту работу за вас. Это гарантирует, что работа будет выполнена правильно с первого раза.

Металлические и пластиковые соединительные коробки

Большинство коробок изготавливаются из металлических или пластиковых материалов. Тип используемого материала будет зависеть от области применения.

Если вы используете металлический кабелепровод для прокладки проводов к коробке, вам следует использовать металлическую распределительную коробку. Этот материал поможет заземлить кабелепровод и проводку. Металлические распределительные коробки являются обычным выбором для электрических щитовых коробок.

Для неметаллических материалов, таких как кабель NM и кабелепровод из ПВХ, можно установить металлическую или пластиковую распределительную коробку. Убедитесь, что вы используете кабельный зажим для крепления кабеля к коробке. Это гарантирует его безопасность.

При замене электропроводки в доме или строительстве нового дома вы можете заметить, что новые системы электропроводки содержат внутри кабеля заземляющий провод. Если это так, вам не нужно беспокоиться об использовании коробки для заземления системы электропроводки, но вы все равно захотите подключить коробку к земле с помощью провода.

Соединительная коробка с круглым поддоном

Коробки с круглым поддоном представляют собой корпуса меньшего размера, обычно глубиной от ½ до ¾ дюйма. Большинство подрядчиков устанавливают их на потолке или стене для светильников или небольших объектов. Лучшее применение — использовать их с предметами весом менее 50 фунтов. Вы можете использовать специальные металлические ящики для поддонов для установки потолочных вентиляторов, но большинство моделей не выдерживают большой вес. Перед установкой обязательно проверьте информацию о продукте.

Восьмиугольные и круглые распределительные коробки

Восьмиугольные и круглые коробки обеспечивают большую гибкость в зависимости от размера корпуса. Обычно вы увидите эти коробки, установленные на потолках или стенах для осветительных приборов и потолочных вентиляторов весом до 50 фунтов. Если вы ищете коробки, которые обеспечивают больше места для проводки, то круглые или восьмиугольные коробки идеально подходят для вашей установки. Вы можете использовать блоки большего размера в качестве распределительных коробок, где это необходимо.

Если вы работаете с накладным монтажом, включающим металлический кабелепровод, предпочтительнее использовать круглую коробку из металла. Если вы выберете круглую пластиковую распределительную коробку, вы сможете закрепить ее на поверхности с помощью «ушек». Такие распределительные коробки идеально подходят для установки корпуса на гипсокартон или аналогичную поверхность. Таким образом, вам не нужно вырезать отверстие, чтобы выполнить работу.

Электрическая коробка с потолочным вентилятором

Для установки потолочного вентилятора требуются коробки, способные выдержать как вес вентилятора, так и постоянное движение ротора и лопастей. Поэтому вам нужно будет использовать коробку с потолочным вентилятором, предпочтительно глубиной 2-⅛ дюйма. Коробки для потолочных вентиляторов обычно имеют круглую или восьмиугольную форму. Они предназначены специально для потолочных вентиляторов, поэтому все, что вам нужно сделать, это прикрепить их к устойчивой поверхности, например к потолочной балке.

Имейте в виду, что большинство ящиков для потолочных вентиляторов рассчитаны на поддержку светильников весом до 75 фунтов. Сюда входят большие вентиляторы или люстры. Не забывайте учитывать как вес предмета, так и вращение лопастей при выборе правильной коробки.

4-дюймовая квадратная коробка

Стандартные квадратные коробки обычно имеют глубину от 1 ¼ до 2 ⅛ дюймов. Подрядчики обычно используют их для нескольких разъемов или проводников. Если у вас есть проводники, которые идут в нескольких направлениях, вам нужно использовать квадратную рамку. Вы также можете использовать распределительные коробки или потолочные коробки.

Квадратные коробки чаще всего применяются в качестве распределительных коробок освещения или электрических розеток. В некоторых случаях потребуется многоблочная коробка для размещения нескольких соединений рядом друг с другом для размещения выключателей света или розеток вдоль стены.

Соединительная коробка

Термин распределительная коробка относится к любой коробке, которую вы используете в качестве соединения для размещения электрических соединений, таких как электропроводка. Распределительные коробки имеют квадратную, круглую или восьмиугольную форму и могут быть глубокими или мелкими. При установке этих корпусов соблюдайте следующие рекомендации:

  • Соединительные коробки используются для закрытия сростков проводов. Везде, где соединяются два электрических провода, следует установить распределительную коробку.
  • Используйте 4-дюймовые стандартные квадратные коробки, потому что вам потребуется дополнительное пространство для сращивания проводных соединений и закрытия их колпачками. Чем больше у вас соединений на одной площади, тем больше должна быть распределительная коробка.
  • Старайтесь не прятать распределительную коробку в стене или потолке, чтобы вы не могли до нее добраться. Если в будущем дом нужно будет перемонтировать, электрику потребуется легкий доступ к коробке.
  • Распределительную коробку необходимо закрыть прочной крышкой без отверстий.

Крышки распределительных коробок

Во избежание поражения электрическим током или возгорания необходимо закрыть компоненты так, чтобы провода не были видны. Корпуса для электронных устройств бывают самых разных размеров и форм, так что вы можете поместить их в любую коробку. Чехлы не являются обязательными. На самом деле, они обязаны придерживаться большинства строительных норм и правил. Итак, убедитесь, что все ваши коробки закрыты, а все провода под напряжением надежно закрыты, когда ваш проект будет завершен.

Для распределительных коробок требуются сплошные крышки без отверстий. Таким образом, никакие факторы окружающей среды, такие как пыль или влага, не смогут попасть внутрь коробки.

Удлинители коробки

Иногда между распределительной коробкой и гипсокартоном или другой поверхностью может быть зазор. Чтобы закрыть зазор, вы можете реализовать удлинитель коробки. Удлинитель скользит по отверстию коробки, и вы можете отрегулировать его по мере необходимости, чтобы заполнить зазор. Закрытое пространство безопаснее, чем оставлять проводку открытой или протягивать ее за пределы коробки, чтобы она доставала до стены.

Удлинители коробок также используются для увеличения емкости коробки для дополнительной проводки. Используя удлинитель, вы можете оставить существующую коробку на месте, не заменяя ее. Экстендер упрощает работу и помогает работать более эффективно.

Наружные распределительные коробки

Водонепроницаемые распределительные коробки идеально подходят для защиты компонентов от вредных внешних воздействий. Эти коробки имеют рейтинг NEMA (Национальная ассоциация производителей электрооборудования) или IP (защита от проникновения), чтобы выдерживать определенные погодные условия, такие как ультрафиолетовые лучи, экстремальная жара или холод, сильный ветер и влажность.

Вам понадобится водонепроницаемая распределительная коробка во влажных или влажных местах, так как вода представляет собой наиболее серьезную угрозу для электронных устройств и компонентов. При установке водонепроницаемой распределительной коробки убедитесь, что она плотно закрыта. При выборе корпуса обязательно проверьте рейтинг NEMA и IP. Они укажут, что коробка подходит, в зависимости от вашего применения и факторов окружающей среды.
