Чем отличается счетчик трехфазный от однофазного: Чем отличается однофазный счетчик от трехфазного

Содержание

Как подключить счетчик электроэнергии: однофазный и трехфазный

Просмотрено:
2 470

Ввод в эксплуатацию или реконструкция электропроводки в доме или квартире редко обходится без установки или замены электросчетчика. По нормативам работы могут выполнять только специально обученные люди, имеющие допуск для работы в сетях напряжением до 1000 В. Но установить все элементы, произвести подключение счетчика к нагрузке (электроприборам), без подключения питания можно самостоятельно. После необходимо вызвать представителя энергопоставляющей организации для тестирования, пломбировки и пуска системы.

Вариант корпуса для счетчика

Основные правила подключения счетчиков электроэнергии

Точно все требования прописаны в ПУЭ, а основные правила такие:

  • Устанавливаться должен с защитой от воздействия погодных условий. Традиционно монтируются в специальные боксы (короба) из негорючего пластика. Для установки на улице короба должны быть герметичными и должны обеспечивать возможность контроля показаний (иметь стекло напротив табло).
  • Закрепляется на высоте 0,8-1,7 м.
  • Подключение счетчика производится медными проводами, сечением соответствующим максимальной токовой нагрузке (есть в техусловии). Минимальное сечение для подключения квартирного электросчетчика 2,5 мм(для однофазной сети это ток 25 А, что сегодня очень мало).
  • Проводники используются изолированные, без скруток и ответвлений.
  • При однофазной сети дата госповерки счетчика — не старше 2 лет, при трехфазной — одного года.

Место установки счетчика в многоквартирных домах регламентируется проектом. Счетчик может устанавливаться на лестничной площадке или в квартире — в щитке. Если ставится в квартире, то обычно недалеко от двери.

Комплектность входного щитка

В частном доме тоже несколько вариантов. Если столб стоит во дворе, можно счетчик разместить на столбе, но лучше — в помещении. Если по требованиям энегроснабжающей организации он должен находится на улице, ставят его на лицевой стороне дома в герметичном боксе. Автоматы, идущие к группам потребителей (различным устройствам) монтируются в другом боксе в помещении. Также одно из требований при монтаже электропроводки в частном доме: провода должны просматриваться визуально.

Электрический счетчик установленный на столбе

Чтобы была возможность проводить работы на электросчетчике, перед ним устанавливают входной рубильник или автомат. Он тоже пломбируется, причем возможности поставить пломбу на самом устройстве, как на счетчике, нет. Необходимо предусмотреть возможность отдельной пломбировки этого устройства — купить небольшой бокс и смонтировать его внутри квартирного щитка или поставить отдельно на лестничной площадке. При подключении счетчика в частном доме варианты те же: в одном боксе со счетчиком на улице (пломбируется весь бокс), в отдельном боксе рядом.

Схема подключения электрического счетчика однофазного

Счетчики для сети 220 В могут быть механические и электронные. Также делятся они на однотарифные и двухтарифные. Сразу скажем, что подключение счетчика любого типа, в том числе и двухтарифного, производится по одной схеме. Вся разница в «начинке», которая потребителю недоступна.

Если добраться до клеммной пластины любого однофазного счетчика, увидим четыре контакта. Схема подключения указана на обратной стороне крышки клеммника, а в графическом изображении все выглядит как на фото ниже.

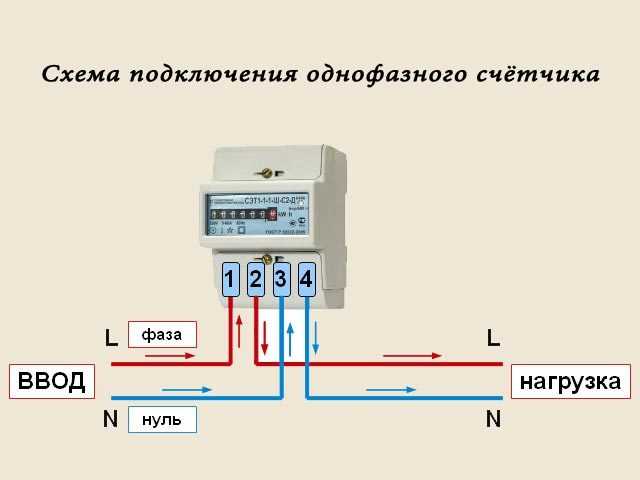

Схема подключения однофазного эл. счетчика

Если расшифровать схему, получается следующий порядок подключения:

  1. К 1 и 2 клемме подключаются фазные провода. На 1 клемму приходит фаза вводного кабеля, от второй идет фаза к потребителям. При монтаже первой подключают фазу нагрузки, после ее закрепления — фазу входа.
  2. К клеммам 3 и 4 по тому же принципу подключается нулевой провод (нейтраль). К 3-му контакту нейтраль от ввода, к четвертому — от потребителей (автоматов). Порядок подключения контактов аналогичен — сперва 4, потом 3.

Подключение счетчика происходит зачищенными на 1,7-2 см проводами. Конкретная цифра указывается

в сопроводительном документе. Если провод многожильный, на его концы устанавливаются

наконечники, которые выбираются по толщине и номинальному току. Они опрессовываются клещами (можно зажать пассатижами).

При подключении оголенный проводник вставляется до упора в гнездо, которое расположено под контактной площадкой. При этом необходимо следить, чтобы под зажим не попала изоляция, а также чтобы очищенный провод не торчал из корпуса. То есть, длинна зачищенного проводника должна выдерживаться точно.

Фиксируется провод в старых моделях одним винтом, в новых — двумя. Если крепежных винта два, сначала закручивается дальний. Слегка подергав провод, убеждаетесь, что он закреплен, потом затягиваете второй винт. Через 10-15 минут контакт подтягивается: медь мягкий металл и немного приминается.

Это что касается подключения проводов к однофазному счетчику. Теперь о схеме подключения. Как уже говорилось, перед электросчетчиком ставится входной автомат. Его номинал равен максимальному току  нагрузки, срабатывает при его превышении, исключая повреждение оборудования. После ставят УЗО, которое срабатывает при пробое изоляции или если кто-то прикоснулся к токоведущим проводам. Схема представлена на фото ниже.

Схема подключения однофазного счетчика электроэнергии

Схема для понимания несложна: от ввода ноль и фаза поступают на вход защитного автомата. С его выхода они попадают на счетчик, и, с соответствующих выходных клемм (2 и 4), идут на УЗО, с выхода которого фаза подается на автоматы нагрузки, а ноль (нейтраль) идет на нулевую шину.

Обратите внимание, что входной автомат и входное УЗО двухконтактные (заходят два провода), чтобы размыкались оба контура — фаза и ноль (нейтраль). Если посмотрите на схему, то увидите, что автоматы нагрузки стоят однополюсные (заходит на них только один провод), а нейтраль подается напрямую с шины.

Посмотрите подключение счетчика в видео-формате. Модель механическая, но сам процесс соединения проводов ничем не отличается.

Как правильно подключить трехфазный счетчик

В сети 380 В имеются три фазы, и электросчетчики этого типа отличаются только большим количеством контактов. Входы и выходы каждой фазы и нейтрали располагаются попарно (смотрите на схеме). Фаза А заходит на первый контакт, выход ее на втором, фаза B  — вход на 3-м, выход на 4-м и т.д.

Как подключить трехфазный счетчик

Правила и порядок работы такие же, только большее количество проводов.  Сначала зачищаем, выравниваем, вставляем в контактный разъем и затягиваем.

Схема подключения 3 фазного счетчика с током потребления до 100 А практически такая же: входной автомат-счетчик-УЗО. Разница только в разводке фаз к потребителям: есть одно- и трехфазные ветки.

Схема подключения трехфазного счетчика

Как правильно подключить электросчетчик — инструкции

Как правильно установить счетчик

Поскольку электросчетчики — это приборы, установка которых требует профессиональных навыков, их установку все же стоит доверить профессиональным мастерам. Чтобы обеспечить контроль потребления электроэнергии, электросчетчик должен быть установлен правильно.

Какой счетчик выбрать

Предлагаемые современными производителями счетчики электроэнергии принято различать по:

  • типу подключения;
  • измеряемым величинам;
  • конструкции.

Счетчик однофазный

Однофазный электросчетчик прекрасно подойдет для обеспечения всех потребительских свойств. Данный вид устройства позволяет измерять ток. Сегодня производителями выпускаются два вида счетчиков:

  • однофазные;
  • электронные и механические (индукционные).

Но вполне понятно, что сегодня наиболее востребованным видом счетчика, благодаря стремительному развитию прогресса, являются счетчики индукционные.

Однофазный счетчик основные характеристики

Схема однофазного счетчика

Основным назначением бытовых электросчетчиков, конечно, является учет количества размера потребленной электроэнергии. Одним из положительных качеств однофазного электросчетчика является его назначение — вести дифференцированный вид учета потребленной электроэнергии. Что это? Это учет потребленной энергии с учетом различных коэффициентов, действующих в определенный промежуток времени. Так, коммерческим временем является период суток с 7-00 до 23-00, в это время применяется тариф в полном объеме. В ночное же время, с 23-00 до 7-00 действует коэффициент 0,7 от основной ставки тарифа. Для того чтобы применять дифференцированный тариф, который действует в коммерческое время, счетчик должен быть зарегистрирован в органах контроля потребления энергии. Поэтому, если в ваши планы входит экономия, все зависит от вас и вашего желания.

Как выбрать однофазный счетчик

Отправляясь в магазин за покупкой счетчика, стоит четко понимать какое устройство вам необходимо. Для этого, прежде чем купить аппарат, необходимо внимательно изучить технические условия электроснабжения в доме или квартире. В технических условиях, которые обязательно есть в каждом доме, указаны все параметры потребления электроэнергии и ее поставки. Только опираясь на данные, описание которых нашло отражение в технических условиях, можно отправляться в магазин и покупать счетчик. На какие характеристики и особенности устройства всегда стоит обращать особое внимание, когда вы будете делать свой выбор:

  • маркировка, которую можно найти на внешней части устройства, маркировка расскажет о параметрах тока, возможной нагрузке, допустимом рабочем напряжении;
  • пломба, устройство должно быть опломбировано, и иметь дату госповерки.

Как правильно подключить электросчетчик

Для всех однофазных счетчиков, которые, как правило, устанавливаются потребителями в квартирах, существует единая схема установки.

Схема подключения однофазного счетчика

Схема прямого подключения счетчика, данный вид подключения подходит любому выбранному типу устройства. Однофазные счетчики имеют четыре клеммы, что является отличительной особенностью данного типа устройств. Клеммы предназначены для подключения электрических кабелей.

  1. Первая клемма – вход, служит для подключения фазного провода.
  2. Вторая клемма, к ней необходимо подключить электрический провод, который идет в помещение и является выходом.
  3. Третья клемма — вход, к ней подключают нулевой провод.
  4. Четвертая клемма – выход, к ней подключают провод нулевой.

Изучив схему подключения счетчика, становится ясно, что это процесс не такой уж и сложный, и, имея ее на руках, с подключением может справиться любой владелец дома и собственными силами. Чтобы схемы, позволяющие самостоятельно подключать электрический счетчик всегда была под рукой, производители устройств располагают ее на внутренней поверхности коробки.

Устанавливаем счетчик

Для крепления электрических проводов к клеммам счетчика, традиционно используется «винтовой» способ крепления.

От выходных клемм, на защитные устройства и распределители поступает электрический ток. Общая клемма для «ноля», на предохранители и защитные устройства (УЗО) подается «фаза». Более разумно устанавливать все используемые устройства в одном защитном щитке.

Электрический щиток

Применение в системе специальных электрических щитков обеспечивает надежное закрепление и самого счетчика и всех устройств. Как правило, оптимальной высотой, на которой необходимо устанавливать щитки, составляет до 1,7 метра. Его установка будет более функциональной, если щиток устанавливать на комфортной для пользователя высоте.

Почему необходимо электросчетчик опломбировать

Опломбированный счетчик

После того как установка счетчика выполнена, необходимо в обязательном порядке выполнить его опломбировку, для чего приглашаются представители контролирующей организации. Опломбированный счетчик полностью исключает возможность переделки устройства и вмешательств в его конструкцию извне.

Как подключить трехфазный счетчик

Сегодня можно выбирать наиболее походящий способ подключения устройства из тех нескольких вариантов, которые позволяют выполнить подключение трехфазного электрического устройства для учета потребленной энергии:

  • способ — напрямую, в локальную сеть;
  • с применением измерительных трансформаторов тока;
  • из трех проводов через трансформатор в сеть;
  • при помощи двух трансформаторов тока и напряжения в трехпроводную сеть;
  • через трансформаторы в четырехпроводную сеть.

Инструментарий и расходные материалы для установки счетчика

Для выполнения работ по установке счетчика без проволочек и задержек понадобится следующий инструментарий и расходные материалы:

  • плоскогубцы;
  • щипцы;
  • клещи, снимающие изоляционный материал с провода.

Необходимо позаботься о том, чтобы при выполнении работы был организован доступ к проводу вводному, иметь возможность безболезненно отключать его при выполнении работы.

Трехфазный счетчик имеет восемь клемм, которые по своему назначению абсолютно идентичны клеммам счетчика однофазного, отличие в том, что в данном виде устройства учитывается количество фаз. Наиболее широко сегодня для установки в квартирах используются счетчики трехфазные.

Схема подключения трехфазного счетчика

Прежде чем приступить к выполнению прямого способа подключения, необходимо установить включатель-автомат вводный, который будет отвечать за перепады и скачки напряжения в сети. Далее устанавливаем однофазные приборы. Обязательно надо следить за тем, чтобы кабели были промаркированы.

Теперь, разделяем проводники «нуля» и проводники «фазы». Щипцы, которые мы приготовили заранее, используем для обрезки проводов и проводим зачистку подготовленного провода, освобождая его от изоляции.

После того как провода зачищены, контакты необходимо подключить к нулевой шине, а проводники фазы прикрепляем к квартирным каналам, если счетчик устанавливаем в коридоре общего пользования.

Провода присоединили, теперь очень важно выполнить их изоляцию для обеспечения безопасности, для чего используем специальные наконечники, выполненные из пластмассы.

Следующим шагом выполняем:

  • заземление всех контактов;
  • подключаем входные автоматы;
  • подключаем УЗО.

Очень важно выполнить с особой внимательностью не только установку самого электрощита, но и выполнить изоляцию сечения всех проводов, которые расположены в испытательной коробке.

Важно помнить, что прежде чем приступить к установке счетчика или к его замене, необходимо согласовать процесс с представителями контролирующих органов и получить все разрешительные документы на проведение работы.

Видео — как правильно подключить электросчетчик

Сеть

 — Три однофазные сети вместо одной трехфазной. Стоимость электропитания

спросил

Изменено
1 год, 9 месяцев назад

Просмотрено
35 тысяч раз

\$\начало группы\$

Случай 1:

Если у меня есть три однофазных соединения, каждое из которых имеет свой собственный однофазный счетчик энергии, и я подключаю нагрузку 1 кВт на каждую из этих фаз непрерывно 24/7 в течение месяца.

Случай 2:

Теперь в следующем месяце вместо трех однофазных подключений я выбираю одно трехфазное подключение с трехфазным счетчиком электроэнергии и подключаю одинаковые однофазные нагрузки (1 кВт) на каждую из трех фаз 24/ 7 на месяц.

В конце месяца счет за электроэнергию в Случай 2 будет меньше, чем в Случай 1 и почему?

П.С. Это не вопрос домашнего задания, я пытаюсь понять 3-фазное питание против 1-фазного.

Редактировать:

Таким образом, однофазные нагрузки не имеют преимущества в трехфазной системе электропитания.

А теперь как насчет однофазного двигателя мощностью 2 кВт, работающего круглосуточно и без выходных от однофазной сети в течение месяца, а затем в следующем месяце я использую трехфазный двигатель мощностью 2 кВт и запускаю его круглосуточно и без выходных от трехфазной сети. В этом случае 3-фазная система, безусловно, будет иметь преимущество более низкого потребления (более низкие счета за электроэнергию). Не так ли?

  • силовой
  • сетевой
  • трехфазный
  • однофазный

\$\конечная группа\$

1

\$\начало группы\$

Счета, как правило, будут одинаковыми, за исключением случаев, когда 3-фазное подключение оплачивается по промышленному тарифу, а однофазное – по внутреннему тарифу. Это предмет переговоров с поставщиком.

Но учтите стоимость установки расходных материалов.

Для каждой однофазной сети требуется два провода от подстанции до вашего дома. Это потенциально всего 6 проводов, тогда как для трехфазного питания требуется только 3 (в треугольнике).

Таким образом, на практике эти три однофазных источника питания будут тремя фазами трехфазного источника питания для экономии меди. (Обычно с четвертым Нейтралом, чтобы справиться с дисбалансом между ними)

\$\конечная группа\$

4

\$\начало группы\$

Измеренное ежедневное потребление энергии будет таким же

Но большинство последовательных месяцев имеют разную длину 🙂
и поставщики могут взимать различные тарифы и т. д.

\$\конечная группа\$

\$\начало группы\$

Ваш счет за электроэнергию останется прежним. Вам по-прежнему нужно такое же количество энергии от вашего провайдера. Хотя, если вы подключаете 1 кВт к 1 фазе, может случиться так, что сработает предохранитель или вы получите несбалансированную фазу, если у вас есть другие потребляющие энергию устройства на этой фазе (например, посудомоечная машина, электрическая плита). Я бы взял case2.
Вот хорошее объяснение к этой теме

\$\конечная группа\$

2

\$\начало группы\$

Все вышеперечисленное неверно.
Необходимо рассчитать потребность в усилителе в зависимости от мощности оборудования и сопоставить плату вашего поставщика за один или три.

л.с. для л.с., три фазы требуют меньше ампер.

\$\конечная группа\$

1

Зарегистрируйтесь или войдите в систему

Зарегистрируйтесь с помощью Google

Зарегистрироваться через Facebook

Зарегистрируйтесь, используя электронную почту и пароль

Опубликовать как гость

Электронная почта

Требуется, но не отображается

Опубликовать как гость

Электронная почта

Требуется, но не отображается

Нажимая «Опубликовать свой ответ», вы соглашаетесь с нашими условиями обслуживания, политикой конфиденциальности и политикой использования файлов cookie

.

Разница между однофазным и трехфазным источником питания

В зависимости от электрической технологии

Однофазный источник питания

Тип питания переменного тока, при котором все напряжения в системе изменяются по одному и тому же синусоидальному закону, называется однофазным питанием. поставлять. Он поставляется с использованием только двух проводов, то есть провода питания, также известного как провод под напряжением, провод под напряжением, линейный или фазовый провод, и нулевой провод.

Мощность течет между фазой и нулевым проводом через нагрузку. Фазный провод используется для подачи питания на нагрузку, а нейтральный провод обеспечивает обратный путь для тока, протекающего через нагрузку. Иногда его также называют расщепленной фазой.

На данном рисунке показана кривая напряжения и тока переменного тока для однофазного источника питания. Напряжение колеблется между нулевой и пиковой точками. Где максимальная точка пика приходится на 90°, а минимальная точка пика приходится на 270°. Напряжение иногда падает до нуля. Поэтому однофазная мощность не очень стабильна по сравнению с трехфазной и не может использоваться для питания мощных машин. Он в основном используется для приборов мощностью менее 1000 Вт.

Поскольку для этого требуется всего два провода, однофазный источник питания довольно прост, а стоимость проектирования очень дешева. Но он не так надежен, как трехфазный, потому что может произойти сбой питания из-за неисправности в линии. Он имеет широкий спектр применения от каждого предмета домашнего обихода до офисов и мелкого оборудования в промышленности. Он эффективен для питания небольших электроприборов мощностью менее 1000 Вт.

Недостатком однофазного источника питания является то, что он не может запускать двигатели сам по себе, поскольку не может генерировать вращающееся магнитное поле (RMF) в асинхронном двигателе. для правильной работы требуется дополнительная схема запуска двигателя.

Трехфазный источник питания

Трехфазный источник питания содержит три напряжения с разницей в 120° на отдельные синусоидальные волны. Трехфазный источник питания состоит из трех отдельных силовых проводников, т. е. 3 проводов с разными цветовыми кодами для отдельных фаз. В то время как напряжение и ток между любыми двумя силовыми проводниками разнесены по фазе на 120°. Трехфазный источник питания также известен как многофазная система питания .

Трехфазный источник питания, используемый для питания нагрузки, может быть подключен в любой из двух конфигураций, т. е. в конфигурации «треугольник» и в конфигурации «звезда» или «звезда» (звезда и треугольник обозначены символами Y и Δ соответственно). В конфигурации треугольника нейтральный кабель отсутствует. Для питания нагрузки используется только трехфазный кабель или силовой кабель.

В конфигурации «звезда» или «звезда» имеется четвертый нейтральный кабель. Нейтральный провод протянут от общей точки объединения трехфазных обмоток в трансформаторе или генераторе. Следовательно, для конфигурации «звезда» или «звезда» требуется четыре кабеля для подачи трехфазного питания, включая три силовых кабеля и один нейтральный кабель.

Основные различия между однофазным и трехфазным источником питания

Ниже приведены основные различия между однофазным и многофазным (трехфазным) источником питания.

Однофазный блок питания Трехфазный источник питания
Мощность переменного тока, где все напряжения имеют одинаковую синусоидальную форму . Мощность переменного тока, в которой имеется 3 синусоидальных напряжения с разностью фаз 120° .
Для замыкания цепи требуется всего два провода . Требуется либо 3, либо 4 проводника в зависимости от конфигурации.
Также известна как Двухфазная система . Также известен как Poly Phase System
Однофазный очень  простой . Это сложный , чем однофазный.
Может питать небольшие нагрузки менее 1000 Вт . Может питать большие нагрузки свыше 1000 Вт .
Сбой питания происходит из-за ошибки в линии питания . Невосприимчив к сбою питания из-за неисправности в сигнальной линии питания .
менее надежный и эффективный  как трехфазный. Он надежнее и эффективнее , чем однофазный.
Напряжение и ток обнуляются за цикл. Напряжение и ток никогда не достигают нуля .
Он  не может генерировать вращательное магнитное поле  в асинхронном двигателе. он использует дополнительную схему. Он может генерировать RMF  без каких-либо дополнительных схем.
Подаваемое напряжение равно разности напряжений между фазой и нейтралью . Межфазное напряжение в √3 раза превышает фазное напряжение . В то время как напряжение между фазой и нейтралью равно однофазному напряжению .
Он выдает на меньшую мощность, чем эквивалентный трехфазный источник питания. Он может нести большую мощность  по сравнению с 3 однофазными блоками питания переменного тока.
Используется для распределения электроэнергии на короткие расстояния. Используется для передачи электроэнергии на большие расстояния из-за меньших потерь в меди.
Потери мощности  в одной фазе относительно  выше . потери мощности  в трех фазах относительно  ниже .
Требуется дорогих преобразователей на для преобразования в трехфазный источник питания. Соединение звездой  трехфазное питание может предложить 3 однофазных  с использованием фазного и нейтрального проводов.
Это менее экономично по сравнению с многофазной системой. более экономичный, чем , так как использует только 4 провода вместо 6 для подачи той же мощности.
используется для питания бытовой и офисной техники .  используется для питания тяжелых нагрузок в промышленности .



Вывод из этой темы заключается в том, что однофазный блок питания прост и дешев в конструкции, используется для небольшой нагрузки, например, в домах и офисах.
