Распределительная коробка что это такое: Электромонтажная коробка для прямого монтажа двухкомпонентная безгалогенная 80х80х40 мм, серая, атмосферостойкая

Коробка распаячная что это такое, все за и против + ОТЗЫВЫ специалистов.

Сегодня поговорим про распаячную коробку и узнаем что это такое, для чего предназначена, взвесим все за и против + призываю Вас оставить ОТЗЫВ как специалиста электрика. Погнали…

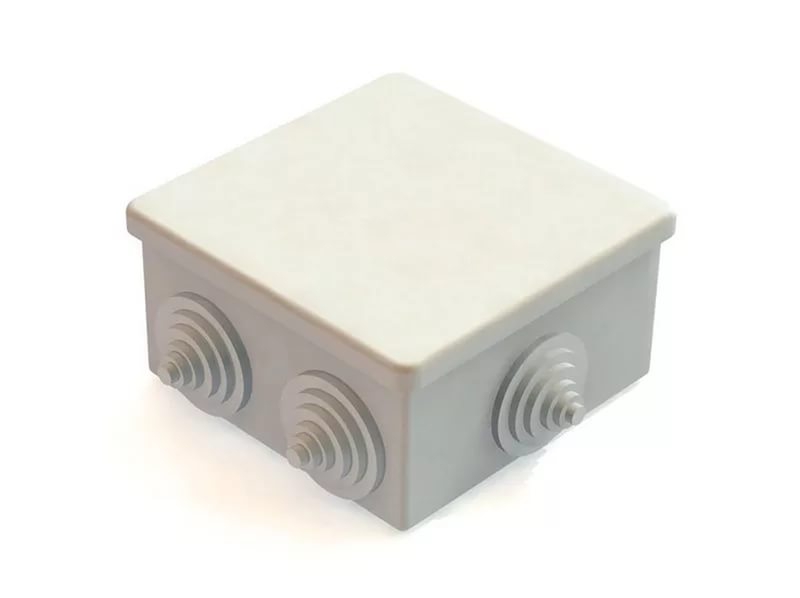

Распаячная коробка (распаечная) — это пластиковая коробка с крышкой, как правило круглая, с торцов которой предусмотрены технологические отверстия предназначенные для ввода электрических проводов различного сечения и закрепления гофры

 Предназначена для ввода и маскировки проводов, обеспечения надежного и равномерного распределения электроэнергии по квартире или дому в целом, а так же для поточного обслуживания узлов соединения электропроводов в доме.

 Устанавливается в местах соединения проводов с одинаковым и разным сечением для дальнейшего направления на бытовые приборы, розетки, выключатели и др. световые приборы.

 Как правило в распаячную коробку входит провод большего сечения, а к нему привариваются, скручиваются, припаиваются провода с меньшим сечение.

 Бывает скрытой и наружной, а так же вводной и промежуточной:

• Скрытая распаячная коробка устанавливается в стены на этапе черновых отделочных работ. В конечном итоге распаячная коробка так маскируется под финишную отделку что порою затруднительно её найти.

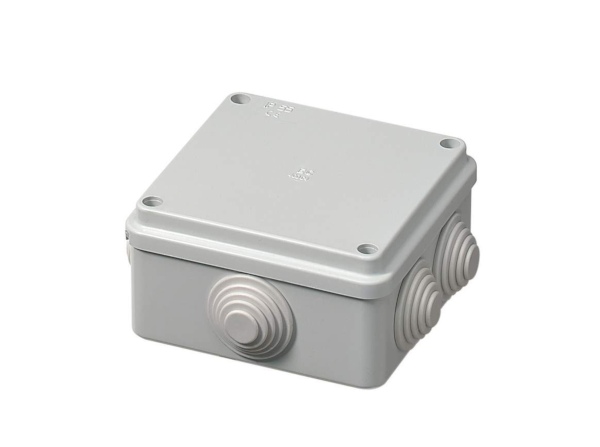

• Наружная распаячная коробка ставиться по верх финишной отделки. Как правило устанавливаются на улице или в технических помещениях.
• Вводная распаячная коробка устанавливается при входе на квартиру.
• Промежуточная распаячная коробка устанавливается на каждую комнату.

В тему: — Как и где установить распределительную коробку*;

При монтаже электропроводке в доме или на этапе проектировки схем, первым делом упираешься в распаечные коробки, ведь они упрощают всю схему электропроводки, а так же позволяют снизить финансовые и трудозатраты. Но в ту же минуту такие положительные моменты снижают общую надежность проекта проводки в квартире.

Ну и что теперь делать? Топить за надёжность или всё же выбрать простоту и экономность?

Ни один электрик не проголосует за тот или иной способ. Дело в том что первый способ экономит не только вам деньги, но и ускоряет работу электрика! Ведь ему будет достаточно проложить одну линию проводов до распай коробки, а после раскинуть провода на несколько выключателей, люстру, розетки. Сгон проводов в коробке можно провести при помощи клем или обжимов и плевать на энное количество стыков в проводах — живут как-то же люди!?! А то что они в коробке со временем окисляться, ослабнет связь это мало кого волнует — когда это будет?


Для того чтобы получить надёжную схему электропроводки, подключать каждую розетку, прибор, выключатель нужно к отдельной линии электропроводки. Провод соединяется только в распределительном щитке дома или квартиры и замыкается в одной точке.

Обыватель скажет сразу: — «да ну ерунда! К каждой розетке тянуть отдельную линию, когда их в комнате пять и три выключателя». И будет прав!

НО! Время не стоит на месте и количество бытовых приборов в жилом помещении только растёт. В связи с этим подумать про запас нужно в любом случае. При небольшой нагрузке распаечная коробка отличный вариант, но в дальнейшем обязательно возникнет необходимость подключить более мощные электробытовые приборы в одну группу розеток.

Расключение распределительной коробки — Всё о электрике

Как выполнить расключение коробки

В любом помещении как минимум имеется одна ответвительная коробка, именуемая распаечной. Иногда дополнительная может быть смонтирована на розетки – при условии их значительного удаления друг от друга. Расключение коробки необходимо при многих профилактических и ремонтных работах.

Вся проводка в жилых и бытовых зданиях прокладывается в полу или по стенам. Кабели и провода в гараже, загородном доме, квартире имеют выход из электрощита, где расположены счетчик, учитывающий потребление электроэнергии, предохранительные пробки или автоматы, и приходят к месту нахождения разветвительных и распаечных коробок. Здесь токопроводники скручиваются и соединяются способом использования специальных зажимов.

Далее проводка прокладывается уже от коробок к осветительным элементам, розеткам и выключателям. Встречаются и варианты соединения с другими коробками, подключенными для отдельных автоматов и групп потребителей.

Обычно в жилое помещение старой застройки заводится 2 группы, а в новые квартиры – 3 группы. Отдельный ввод имеет жилье с установленными согласно проекту электроплитами. Токопроводники для каждой отдельно взятой группы проходят автономно, не имея точек соединения. При повреждении будет отключена только часть проводки, сидящая на своем автомате. Очень важно предусмотреть, чтобы в электрощите общая нагрузка между автоматами распределялась пропорционально.

Основное требование в мерах безопасности – обязательно выкручиваются пробки или отключается автомат для выполнения любых работ.

Последовательность выполнения монтажа коробки и ее расключения

Ознакомимся с пошаговой инструкцией правильного процесса установки:

1. Выбиваем отверстия в коробке или используем уплотнители специального назначения в отверстиях для накладных для того, чтобы произвести внутреннюю установку. В этих местах заводим вовнутрь кабели или провода.
2. Два способа применяются для крепления коробки распределения. Первый – саморезами или парой дюбелей фиксируем ее на стене или потолке, как накладной элемент наружной проводки. Второй – Для скрытого исполнения заподлицо с поверхностью стены замазывается раствором распределительная коробка.
3. Полностью снимается внешний изоляционный слой с кабелей на всем участке вплоть до входа в коробку. При этом следует соблюдать повышенную осторожность во избежание повреждения второй изоляции токопроводников. Желательно попробовать сделать это на пришедшем в негодность куске провода. При обнаружении поврежденных участков обмотайте их слоем изоленты.
4. Еще один ответственный момент – при откусывании излишка жил или участка провода важно предусмотреть, чтобы остатка хватало для проведения скруток и укладки во внутреннюю часть коробки. Лично я предпочитаю делать запас длины в 15 см. В ситуации с большим количеством кабелей укорачиваю кабеля до 10-12 см.
5. Определившись с нужной длиной, производим зачистку концов.
6. В соответствии со схемой работы применяем электрозажимы для соединения проводов.

Не так давно для получения соединений использовали метод скрутки и нанесения на это место слоя защитного покрытия. Подобная методика уступила место более усовершенствованному способу при помощи клеммников или СИЗ. Можно отыскать много материалов по описанию всех нюансов и особенностей данного процесса.

1. Далее потребуется произвести размещение во внутренней части и разделение на отдельные группы пучков ноля или земли и фазы. В случае если токопроводники расположены достаточно свободно, применяется элементарный способ их проталкивания в требуемую зону коробки ручкой молотка.
2. Выполнив все перечисленные процедуры, одеваем на место крышку.

Схема для выполнения расключения

Выполняется скручивание строго по цветам, обозначенным на рисунке, всех защитных проводников («Земля»), имеющих желто-зеленую окраску, и «Нолей» с изоляцией проводов синего исполнения. При двухпроводном варианте «Земля» отсутствует.

Немного по-другому происходит распаивание фазы с черным или красным цветом. Соединение вместе фазных проводников выполняется при варианте с выходом от коробки исключительно кабелей на розетки.

В ситуации с одноклавишным светильником потребуется один из фазных проводов, подведенных к выключателю, скрутить с L на выключателе – всеми фазными проводниками устройства. А затем фазный провод L на освещение, идущий на люстру, скрутить с проводником, отведенным от выключателя. В результате у нас получится 4 соединения.

Рассмотрим ситуацию с процессом расключения для трехпроводной электрической проводки двухклавишного устройства выключения. Потребуется прокладка четырехжильного кабеля (земля+ноль+1включение фаза+2 включение фаза) для люстры с двойным включением. В двухпроводном варианте достаточно трех жил, так как нет потребности в земле. Давайте посмотрим схему именно для последнего случая.

Как можно увидеть, в итоге получается четыре скрутки. При этом мы не берем в расчет место соединения заземляющих проводников. Все без исключения ноли синего цвета должны быть соединены между собой.

Также производится совместная скрутка фаз на розетках, на общий зажим выключателя двухклавишной конструкции с двумя проводниками, идущими на лампочки светильника независимо друг от друга, и питающего кабеля. Более подробно можно рассмотреть данный процесс в статье о подключении осветительных приборов.

Даже без большого опыта в электрических работах распаять коробку собственными силами не так уж и сложно. При обнаружении каких-либо неисправностей тщательно проверьте схему расключения.

Главное, что потребуется от вас – это четко придерживаться всех положений инструкции, проявлять осторожность и аккуратность в ходе работы. А также выполнять золотое правило профессиональных электриков – никогда не проявлять чрезмерной спешки, чтобы обезопасить себя от негативных моментов в процессе эксплуатации проводки.

Расключение распределительной коробки

Расключение распределительной коробки (Распайка) производится опытным специалистом. Согласно ПЭУ, электрические соединения проводов должны выполняться только в распределительных коробках.

Обратившись в ООО «Эфас» вы можете быть уверенны в надежности, качестве, долговечности данной работы. Мы предоставляем гарантию на распайку распределительных коробок 5 лет . Очень часто можно встретить некачественное соединение проводов, из-за чего может произойти пожар, или просто пропадет напряжение в квартире, доме или на производстве. Помните, что сейчас «специалистов» очень много, но качественную распайку коробки выполнят не многие.

Распайка коробки

Расключение распределительных коробок осуществляется несколькими способами:
Пайка, опрессовка, сварка, использование клемм, Зажимов. Все эти способы можно использовать при расключении распределительных коробок. Самым надежным способом считается опрессовка и сварка, однако это занимает больше времени и требует специального оборудования и опыта.

Коммутация сети

Коммутация это процесс переключения в электрических цепях при замыкании или размыкании различных участков цепи. Каждый элемент электрической цепи (Розетка, выключатель, светильник) сводится в распределительную коробку. Потом в этой распределительной коробке необходимо соединить провода в нужном соотношении, чтобы выключатель был выключателем, а не розеткой и наоборот. Для этого нужно руководствоваться ПУЭ.

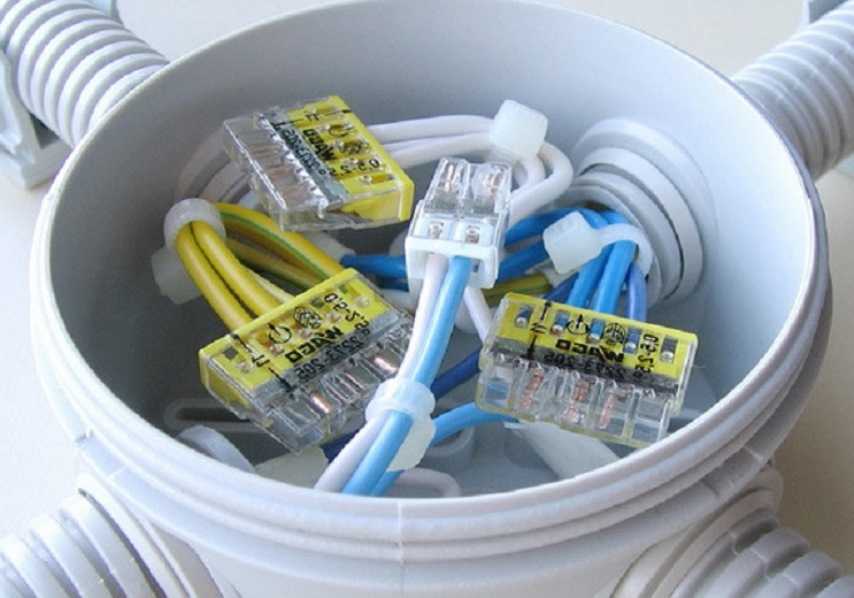

Распайка проводов в коробке

Основной шаблон действий при распайки проводов.

— Заводим кабеля в распределительную коробку (от розеток, выключателя, светильника, питающей линия)

— Обрезаем лишнюю длину кабеля (оставляем примерно 15-20 см)

— Снимаем верхний слой изоляции кабеля до основания коробки

— Снимаем изоляцию проводов нужной длины (примерно для клемм типа Wago 1,5-2 см, для скрутки-5 см)

— Производим соединение проводов согласно схемы

— Укладываем соединения в распределительную коробку и закрываем крышкой

Вот например стандартная схема

Схема коммутации

При расключении коробок руководствуйтесь электрической схемой. Как правило стандартный трехжильный кабель имеет следующую расцветку: белый, синий, желто-зеленый, где

белый-фазный проводник и обозначается как «L»

синий-нулевой проводник и обозначается как «N»

желто-зеленый-заземляющий проводник обозначается как «PE»

Самый оптимальный способ будет при расключении коробок — это скрутка с использованием ЗАЖИМА СИЗ (самоизолирующий зажим) он будет поддерживать скрутку в надежном соединении при максимальных нагрузках.

Распайка электрических коробок

Расключение распределительных коробок требует особого внимания и должно производиться квалифицированным электриком. После выполнения электромонтажных работ рекомендуем Вам проверить на максимальной нагрузке данную группу (автомат на котором сидит питание коробки). В случаи некачественного расключения на высоких нагрузках вы можете обнаружить запах, искрение, моргание света и другие видимые дефекты из-за некачественного соединения проводов.

Способы соединения проводов в распределительной коробке

Способов соединения проводов в распределительных коробках, при монтаже электропроводки или просто удлинении электрических линий, достаточно много, но не все они разрешены, не все одинаково надежны. При этом, правила соединения однопроволочных проводов и многопроволочных, из-за их конструктивных отличий, различаются.

В первую очередь, выбирая способ соединения, нужно обратится к ПУЭ (Правила устройства электроустановок), основному документу, регламентирующему монтаж электропроводки.

Согласно пункту 2.1.21, из ПУЭ 7го издания:

Соединение, ответвление и оконцевание жил проводов и кабелей должны производиться при помощи опрессовки, сварки, пайки или сжимов (винтовых, болтовых и т. п.) в соответствии с действующими инструкциями, утвержденными в установленном порядке.

Единственное, что я бы добавил к этому – требования ГОСТ Р 50571.15-97, в котором не рекомендуется пайка проводов при соединении, поэтому, этот способ мы рассматривать не будем. Наша задача выбрать только самые надежные и удобные способы, пайка же, по этим параметрам, не подходит.

Разрешенные способы соединения проводов

Опрессовка

Для соединения проводов методом опрессовки используются специальные гильзы, представляющие собой полые металлические трубки, в которые помещаются жилы соединяемых проводов, а затем, с помощью ручных пресс-клещей или механического пресса опрессовываются.

Принцип этого метода соединения, заключается в механическом сжатии всех соединяемых жил, что обеспечивает необходимый электрический контакт, а так же надежность и долговечность соединения.

Главным недостатком опрессовки проводов для соединения проводов в распределительных коробках, является необходимость использования гильз разного сечения и размеров, а также специализированного инструмента – пресс-клещей. Кроме того, в этом методе, достаточно сложно добавить к соединению еще проводники после опрессовки, а использование пресс-клещей, при монтаже проводки в квартире, не всегда удобно и возможно, так как для их работы, требуется определенное пространство, которое, к сожалению, в реальных условиях не всегда бывает.

Наиболее эффективно опрессовка показывает себя в соединении многопроволочных проводов, для однопроволочных (моножильных) она используется достаточно редко. Чаще всего ей пользуются в случае, когда у монтажника уже есть весь необходимый инструмент и опыт работы. Кроме того, опрессовка не требует электричества и может выполнятся в тех местах, где его нет.

Сварка

Принцип соединения проводов и кабелей сваркой, основан на сплавлении медных жил при воздействии высокой температуры от электрической дуги сварочного аппарата. При этом получается надежное соединение, при котором все жилы объединяются не межатомном уровне, соответственно и сопротивление у такого соединения рекордно низкое (не нагревается под нагрузкой).

В настоящий момент сварка считается наиболее надежным и качественным видом соединения однопроволочных медных жил проводов и кабелей, применяемых при монтаже проводки.

К главным недостаткам сварки, можно отнести необходимость наличия узкоспециализированного сварочного оборудования и навыка владения им у специалиста, выполняющего монтаж. Кроме того, производство сварочных работ требует свободного пространства в месте монтажа и самое главное, наличия электричества. Места соединений сварного соединения проводов в распределительной коробке также необходимо дополнительно изолировать.

Зажимной метод самый доступный из способов соединения проводов. Его принцип довольно прост, токопроводящие жилы кабелей или проводов, стягиваются, сжимаются, друг с другом, с помощью различного рода соединителей (винтовых, пружинных и т. д.). Самым ярким представителем этого способа соединения проводов являются клеммы.

Клеммы, для соединения жил при монтаже электропроводки, чаще всего бывают или винтовыми – где провода стягиваются в общей колодке винтами, или самозажимными – в которых жилы проводов зажимаются между подпружиненных пластин.

Винтовые клеммы, чаще всего используются для подключения электрооборудования, при соединении кабелей в распределительных коробках их не применяют. Одним из главных недостатков винтового соединения, является то, что со временем контакт ослабевает и винт необходимо затягивать. Если этого не делать место соединения начнет греться и в результате это может стать причиной возгорания либо нестабильной работы электросети.

Самозажимные клеммы, на основе плоскопружинного зажима (крепеж под пружинящими пластинами), идеально подходят для соединения жил кабелей или проводов при монтаже электропроводки. Для того, чтобы соединить провода, достаточно поместить оголенные жилы в разъемы клемм, где они автоматически зафиксируются и будут связаны между собой через токопроводящий материал внутреннего механизма клеммы.

И хотя такое соединение получается не таким надежным как при сварке, используется оно при монтаже электропроводки очень часто. В первую очередь из-за простоты и быстроты монтажа. Достаточно только снимать изоляцию с жил кабелей и помещать их в клеммы.

Главным же недостатком такого способа соединения, является необходимость покупки качественных самозажимных клемм. Кроме того, довольно неоднозначно проявляют себя такие соединения во многих экстремальных ситуациях, которые, к сожалению, могут возникнуть в процессе эксплуатации электросети.

Опытные электромонтажники, стараются использовать самозажимные клеммы лишь на группы освещения, а соединения кабелей идущих, например, на розетки выполняют сваркой.

Если вы решили делать проводку в квартире своими руками, то соединение самозажимными клеммами для вас будет самым предпочтительным вариантом. Главное, это использовать клеммы, специально предназначенные для коммутации силовых цепей и рассчитанных на это. Еще одним плюсом является то, что такие соединения нет необходимости дополнительно изолировать, что так же очень сильно экономит время.

Еще есть клеммы с рычажковым зажимом, в них фиксация жилы происходить при закрытии рычага, а при его открытии она снова освобождается. Такую клемму можно использовать многократно, но они достаточно объемные и дорогие, поэтому используются при соединениях в распределительных коробках редко. Главное их преимущество над самозажимными клеммами – возможность соединять многопроволочные провода, без дополнительной подготовки жил.

Каким способом лучше всего соединять провода в распределительной коробке

Выше представленны все разрешенные методы, которыми можно соединять электрические провода в распределительной коробке, при монтаже проводки в квартире или доме. Каждый из них имеет свои особенности, сильные и слабые стороны. Очевидно, что выбор стоит делать между двумя:

1. Сварку проводов, однозначно нужно рассматривать в первую очередь, т. к. такой метод соединения проводов гарантирует максимальную надёжность всей проводки. Если вы хотите быть полностью уверенными в своей электросети, а как известно соединения самые узкие места любой электропроводки, я рекомендую взять сварочный аппарат в аренду, купить или собрать самому, чтобы иметь возможность сварить провода в коробках.

2. Соединение проводов самозажимными клеммами, подойдёт для тех, кто хочет сделать проводку быстро, при этом получив достаточно качественное соединение. Очень важно в таком случае, правильно рассчитать электропроводку и не перегружать её. Очень многие электромонтажники, не только самоучки, выбирают в последнее время именно клеммы, из-за простоты и скорости монтажа.

Выполнять опрессовку, я бы рекомендовал лишь в случаях, когда у вас уже есть специализированное оборудование (пресс-клещи) и материал – гильзы.

А если вы знаете, еще удобные разрешенные способы соединения проводов при электромонтаже – оставляйте комментарии. Кроме того, напишите о вашем опыте, какому способу соединения и почему вы отдаёте предпочтение. Думаю, это будет полезно всем! Так же, как обычно, приветствуются любые комментарии по теме, вопросы, обсуждения!

{SOURCE}

Каким образом фотоэлектрическая распределительная коробка необходима для солнечной панели?

Распределительная коробка часто упускается из виду. Обычно предварительно установленный на задней стороне солнечного модуля, установщики не обращают на него внимания до момента подключения панелей.

Распределительная коробка PV выполняет простую, но важную роль: размещает все электрические биты на солнечной панели и защищает их от окружающей среды. Провода подключаются к диодам внутри, обеспечивая простой способ соединения панелей вместе.

Несмотря на то, что у разработчиков и владельцев солнечных батарей нет выбора типа распределительной коробки — компании-производители модулей разрабатывают эти контракты во время производства — роль этого корпуса по-прежнему важно понимать, особенно с учетом того, что в нем используются более «умные» технологии.

Основы распределительной коробки

Распределительная коробка оснащена шунтирующими диодами, которые удерживают ток в одном направлении и предотвращают его обратную передачу на панели. Франк Розенкранц, менеджер по производству солнечной энергии в регионе EMEA, Индии и Америки производителя разъемов и распределительных коробок TE Connectivity, назвал распределительную коробку «самой важной частью панели».

Распределительная коробка TE Connectivity

«Каждая цепочка защищена диодом [в распределительной коробке]», — сказал он. «Диод — это шлюз, который обеспечивает бесконечный поток энергии».

Если часть солнечной панели затенена, эта нить будет потреблять энергию, изменяя направление потока электричества. Диоды внутри распределительной коробки предотвращают это.

Существует два различных метода изготовления распределительных коробок: пайка/заливка и зажим. При методе пайки и герметизации фольга, выходящая из солнечной панели, припаивается к диодам в распределительной коробке. Затем распределительная коробка должна быть залита или заполнена липким материалом, чтобы обеспечить тепловую передачу тепла, сохранить паяное соединение на месте и предотвратить его выход из строя. Как только пройдет достаточно времени для достаточного отверждения герметика, панель готова к работе.

При зажимном производстве фольга крепится к проводам с помощью простого зажимного механизма. Нет дыма или серьезной очистки, как при пайке / заливке. Цены обоих методов достаточно равны при сравнении материальных и трудовых затрат в целом. Зажимная коробка может быть дороже, но труд, необходимый для пайки и заливки других коробок, часто выше.

Хотя существуют разные мнения о том, как лучше производить распределительную коробку, основная роль этого часто игнорируемого продукта не обсуждалась до тех пор, пока в отрасли не появились новые технологии.

Эволюция распределительной коробки

Поскольку модули изменились, распределительная коробка сохранила ту же функциональность. Но теперь, с увеличением выходной мощности и напряжения, распределительным коробкам пришлось улучшить свою способность защищать эту мощность.

«Общая роль распределительной коробки осталась прежней. Что изменилось, так это то, что модули становятся все более мощными», — сказал Брайан Миллс, менеджер по фотоэлектрическим продуктам в Северной Америке компании Stäubli Electrical Connectors. «По мере того, как выходная мощность модуля становится выше, эти обходные диоды должны выполнять больше работы. Они поглощают эту энергию, выделяя тепло. Вы должны справиться с этим теплом диодов».

Переключатели холодного байпаса заменяют традиционные диоды в некоторых распределительных коробках, чтобы уменьшить чрезмерное тепловыделение, создаваемое более высокими выходными модулями. Когда затененные панели хотят инстинктивно потреблять энергию, традиционный диод предотвращает это, но при этом выделяется тепло. Переключатель холодного байпаса работает как выключатель и размыкает цепь, когда панели пытаются получить энергию, предотвращая накопление тепла.

Участники опроса International Technology Roadmap for Photovoltaic Results 2016 считают, что стандартные распределительные коробки без каких-либо дополнительных функций, кроме обходных диодов, будут доминировать на рынке в течение следующих 10 лет, хотя более интеллектуальные технологии начнут набирать силу.

«Обходные диоды — это технология 1950-х годов. Это очень просто», — сказал Миллс. «Они прочны и надежны, но тепловыделение всегда было проблемой». Крутые байпасные переключатели решают эту проблему с нагревом, но они намного дороже, чем 20-центовый диод. И всем хочется, чтобы модули стоили как можно дешевле.

Чтобы получить максимальную отдачу от затраченных средств, многие владельцы систем обращаются к двусторонним панелям. Энергия по-прежнему подается через одну распределительную коробку, несмотря на то, что мощность вырабатывается как на передней, так и на задней стороне модуля. Производителям распределительных коробок приходилось проявлять творческий подход к своим конструкциям.

«На двусторонней панели вы должны расположить распределительные коробки на краю, где вы точно уверены, что задняя сторона не затенена», — сказал Розенкранц. «На краю распределительная коробка больше не может быть прямоугольником, она должна быть маленькой».

TE Connectivity предлагает три небольших соединительных коробки SOLARLOK PV Edge для двусторонних модулей, по одной для левого, среднего и правого углов модуля, которые эффективно работают так же, как одна большая прямоугольная коробка. Stäubli разрабатывает распределительную коробку для размещения вдоль абсолютного края двусторонних модулей.

Быстрый рост популярности двусторонних модулей привел к тому, что конструкции распределительных коробок пришлось модернизировать на лету. Другие внезапные обновления солнечных систем включают быстрое отключение и различные функции на уровне модулей, требуемые Национальным электротехническим кодексом, и распределительная коробка должна идти в ногу.

«Отрасль меняется так быстро, что трудно придерживаться одного корпуса и надеяться, что он будет жизнеспособным», — сказал Миллс. «Как сделать устройство, которое может выдерживать температуры фотоэлектрических модулей, работать должным образом и служить долго? Как сделать так, чтобы эту технологию можно было отключить, если она выйдет из строя или устареет? Распределительная коробка теперь должна открываться и закрываться».

Многофункциональная распределительная коробка Stäubli PV-JB/MF имеет открытый формат, поэтому она готова к любым будущим обновлениям, включая целые оптимизаторы или микроинверторы, если их электроника станет достаточно маленькой.

Встроенный оптимизатор SolarEdge с возможностями распределительной коробки

TE Connectivity также недавно выпустила интеллектуальную распределительную коробку, которая позволяет интегрировать индивидуальные печатные платы (PCB) в решения для солнечных панелей с функциями мониторинга, оптимизации и быстрого отключения.

Большинство микроинверторов и оптимизаторов добавляются к задней части модуля в дополнение к распределительной коробке. Но оптимизатор мощности SolarEdge может заменить распределительную коробку в интеллектуальных модулях заводской сборки. Встроенный оптимизатор мощности обеспечивает интеллектуальные возможности при выполнении основных функций питания распределительной коробки.

«Он имеет усовершенствованную тепловую конструкцию, обеспечивающую рассеивание тепла для поддержания более низкой температуры элемента и предотвращения перегрева», — сказал Лиор Хандельсман, основатель и вице-президент SolarEdge по маркетингу и продуктовой стратегии. «Мы специально разработали наш встроенный оптимизатор мощности, чтобы обеспечить гибкость производства, чтобы производители модулей могли быстро адаптировать производство в соответствии со спросом. Мы [спроектировали] фиксированную базу с обходными диодами, а затем две отдельные крышки. На одной крышке находится оптимизатор мощности, а на другой — стандартная распределительная коробка с байпасным разъемом».

Производители распределительных коробок также рассматривают возможность добавления инверторной технологии в свои будущие модели.

«Следующим шагом будет модуль с инвертором в стандартной распределительной коробке с выходом одного источника переменного тока», — сказал Миллс. «Это упрощает установку и делает модуль более универсальным».

Похоже, незамеченная распределительная коробка привлекает все больше внимания.

Узнайте больше о распределительной коробке из нашего видеоролика «Основы использования солнечной энергии».

Что такое распределительная коробка (или jbox)?

Распределительная коробка, также известная как «электрическая коробка », « jbox », или « клеммная коробка », представляет собой защитную коробку, в которой соединяются провода. Распределительные коробки часто встраивают в штукатурку стены, в потолок или в бетон. Они являются стандартными для большинства домов, зданий и заводов.

Распределительные коробки устанавливаются как внутри помещений, так и снаружи. Водонепроницаемые распределительные коробки обычно используются на открытом воздухе.

Распределительные коробки обычно изготавливаются из металла или пластика. Существует 4 основных типа электрических распределительных коробок:

• Металлическая распределительная коробка
• Распределительная коробка из ПВХ (пластик)
• Распределительная коробка из АБС (пластик)
• Распределительная коробка из стекловолокна (пластик, армированный волокном)

В большинстве мест есть электричество. , вы найдете распределительную коробку.

Содержание

• Что делает распределительная коробка?
• Правильный выбор распределительной коробки
  • Оценка защиты от соединения. Правая распределительная коробка

  Что делает распределительная коробка?

  Распределительная коробка служит для различных целей:

  • Она защищает людей от контакта с проводами под напряжением
  • Защищает провода от пыли и сырости
  • Предотвращает перегрызание проводов мелкими тварями ( крысами )

  Коротко : распределительные коробки служат защитным кожухом для отрезка проводов, аналогично фидерному столбу.

  Они предотвращают контакт нежелательных объектов, таких как вода, крысы и ваши руки, с проводами под напряжением.

  При правильном покрытии они останавливают распространение пожара, начавшегося в распределительной коробке.

  Они также помогают упростить электропроводку внутри здания. Каждая распределительная коробка в здании обычно обозначает отдельный участок проводки на общем плане этажа. Распределительные коробки большего размера также могут содержать устройства защиты от перенапряжения для всего дома.

  Этот тип организованного расположения значительно упрощает выполнение любых электромонтажных работ (точно так же, как использование правильного набора инструментов для электрика). Жизнь электрика была бы намного тяжелее, если бы не распределительные коробки.

  Выбор подходящей распределительной коробки

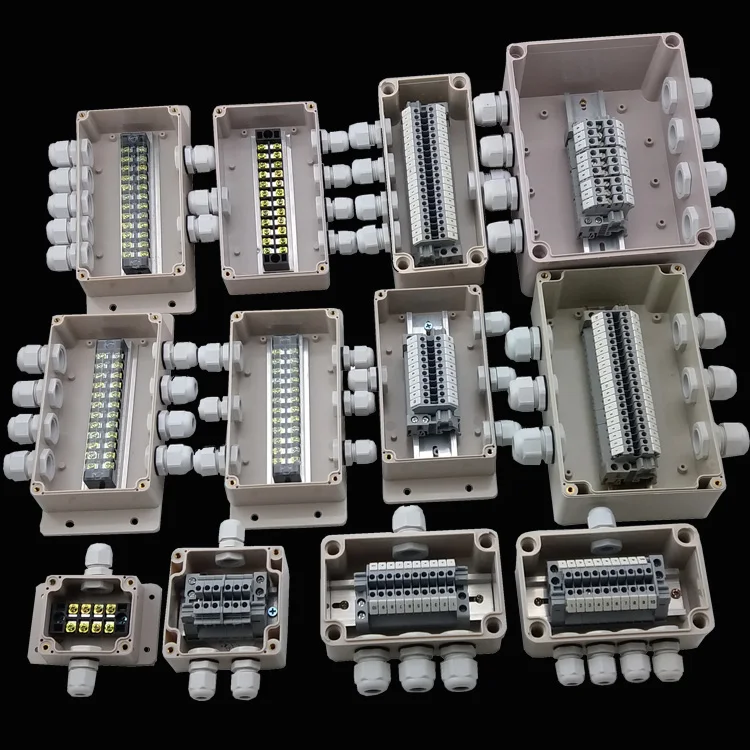

  Существует много различных типов электрических распределительных коробок, и они изготавливаются из металла или пластика. Правильная распределительная коробка для вас будет зависеть от того, для чего она вам нужна.

  Вам нужна водонепроницаемая распределительная коробка? Это внешняя или внутренняя распределительная коробка? Это распределительная коробка с 4 или 8 клеммами? Список вопросов продолжается.

  Итак, давайте упростим выбор. Вот четыре основных фактора, которые необходимо учитывать при выборе электрической распределительной коробки:

  1. Степень защиты распределительной коробки
  2. Способ подключения проводов внутри распределительной коробки (тип и количество клемм)
  3. Материал Размер распределительной коробки изготовлен из и форма распределительной коробки

  Степень защиты распределительной коробки

  Национальная ассоциация производителей электрооборудования (NEMA) определяет стандарты, используемые в Северной Америке для различных классов электрических шкафов (т. е. распределительных коробок).

  Рейтинги NEMA определяют условия окружающей среды, которым может противостоять электрическая распределительная коробка, например, может ли распределительная коробка защитить от пыли, света, ветра, снега и других погодных условий.

  Для защищенной от атмосферных воздействий электрической распределительной коробки требуется как минимум тип NEMA 3 (тип 3X/3RX/3SX, если вам также требуется защита от коррозии).

  Рейтинг NEMA сообщит вам, подходит ли электрическая распределительная коробка для использования во взрывоопасных или безопасных зонах, внутри или снаружи помещений. Рейтинг также указывает, насколько хорошо распределительная коробка защищена от масла, охлаждающих жидкостей и коррозионных веществ.

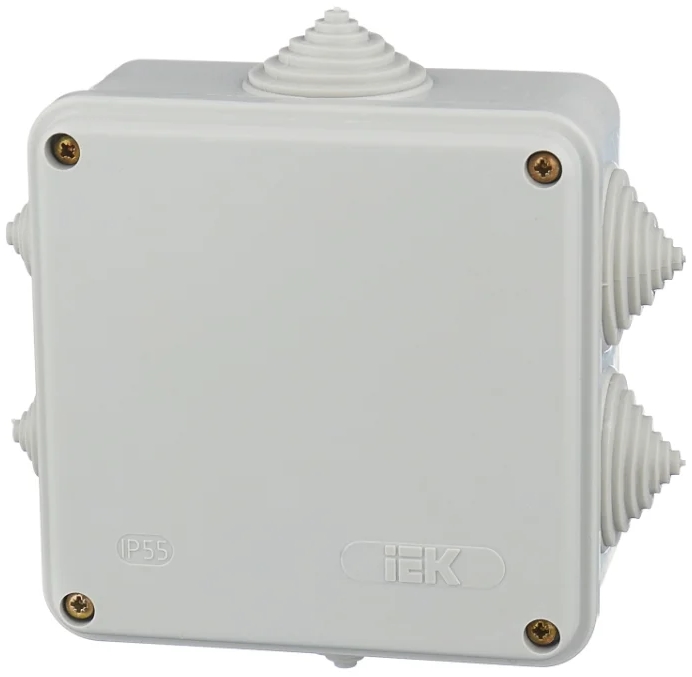

  Еще одна популярная рейтинговая система — Защита от проникновения (IP) или международная рейтинговая система защиты. Это широко известно как «IP-рейтинг ».

  Степень защиты IP определяет степень защиты распределительной коробки от проникновения посторонних предметов, пыли и влаги.

  ‘ Попадание посторонних предметов’ это просто причудливый способ сказать ‘ что может и не может попасть в ’ распределительную коробку.

  Существуют различные уровни защиты — например, пыле- и водонепроницаемые распределительные коробки, пыленепроницаемые распределительные коробки, водонепроницаемые распределительные коробки и погружные распределительные коробки. Точный уровень защиты будет зависеть от рейтинга IP.

  Стандартные соединительные коробки со степенью защиты IP включают:

  • Соединительные коробки со степенью защиты IP65 – степень защиты IP65 от пыленепроницаемости и защиты от воды, выбрасываемой из сопла.
  • Соединительные коробки IP67 – степень защиты IP «пылезащищенность» и защита от мощных струй воды или сильного волнения на море (глубина погружения до 1 м) от полного, продолжительного погружения в воду (подходит для длительного погружения на глубину менее 1 м. Производитель обычно указывает максимальную глубину и/или условия давления)

  Наконец, у вас есть электрическая защита распределительной коробки. Этот рейтинг защиты обычно указывается в амперах. Этот рейтинг используется для определения того, может ли распределительная коробка выдержать максимальный ток короткого замыкания в предполагаемой цепи.

  Всегда полезно переоценивать электрические распределительные коробки, а не недооценивать их. Это завышение действует как защитный буфер, предотвращая причинение вреда человеческими ошибками при расчете рейтинга или неожиданными неисправностями.

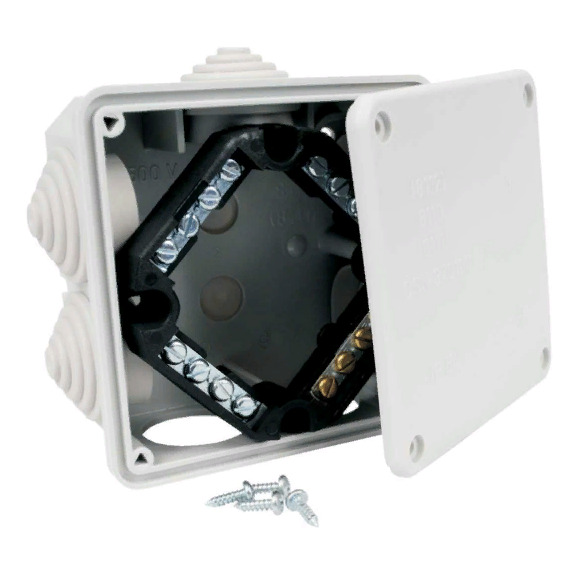

  Клеммы распределительной коробки

  Клемма — это точка внутри распределительной коробки, где два провода соединяются вместе. У вас часто есть несколько клемм в одной распределительной коробке, где каждая клемма служит точкой соединения для двух разных проводов.

  Обязательно используйте хороший тестер сопротивления изоляции, если вам нужно измерить сопротивление изоляции. Если вам нужно снять изоляцию с концов проводов, вы можете использовать набор инструментов для зачистки проводов, чтобы снять изоляцию перед подключением провода к клемме.

  Вы можете думать о каждом терминале в распределительной коробке как о доке в порту отгрузки. Точно так же, как каждый док в порту предназначен для разных линий отгрузки, каждый терминал в распределительной коробке предназначен для разных электрических соединений.

  Так же, как в порту отгрузки может быть несколько доков, так и в распределительной коробке. Наиболее распространенными распределительными коробками являются 4- или 6-контактные распределительные коробки. Тем не менее, точное количество терминалов всегда будет зависеть от того, сколько подключений вам нужно сделать. При выборе электрической распределительной коробки убедитесь, что у вас достаточно клемм для каждой пары проводов, которые вы хотите подключить.

  Проводка проходит через каждую клемму для создания электрического соединения. Вы можете измерить напряжение на переходе с помощью мультиметра. Существует несколько различных способов подключения проводов к клемме. Тип клеммы зависит от того, как именно соединяются провода:

  • Шинные винтовые клеммы: предназначены для быстрого монтажа, эти клеммы крепятся завинчиванием каждой жилы кабеля в свои отверстия.
  • Одинарные винтовые клеммы: эти клеммы соединяют все кабели (например, коаксиальные кабели) в одну точку подключения, соединяя их вместе с помощью одного винта (используя хороший набор отверток). Они являются наиболее доступной соединительной клеммой, поддерживающей большое количество проводов.
  • Необслуживаемые клеммы: это новые типы соединительных клемм, которые зажимаются, толкаются или вставляются для фиксации их различных частей, а не привинчиваются. Они задуманы как простое и не требующее напряжения решение для распределительных коробок, расположенных в «недоступных» местах.

  Типы распределительных коробок

  То, из чего сделана распределительная коробка (состав ее материала), играет большую роль в том, насколько она будет прочной и надежной. Большинство электрических распределительных коробок изготавливаются либо из металлов, либо из пластика (полимеров).

  Металлическая распределительная коробка

  Также известна как металлическая электрическая коробка . Металлические распределительные коробки имеют то преимущество, что они прочнее, более устойчивы к ультрафиолетовому излучению и более огнестойкие по сравнению с пластиковыми распределительными коробками (ПВХ, АБС и стекловолокно). Они также способны сохранять свою прочность как при высоких, так и при низких температурах.

  Недостатком металлических распределительных коробок является то, что они дороже, тяжелее и токопроводящие. Поскольку металл является проводником, вам необходимо заземлить металлическую распределительную коробку.

  Металлические соединительные коробки также имеют недостаток, заключающийся в том, что они подвержены коррозии, хотя это зависит от типа используемого металла. Существует три основных типа металлических распределительных коробок:

  1. Распределительная коробка из мягкой стали
  2. Распределительная коробка из алюминия
  3. Распределительная коробка из нержавеющей стали

  Хотя электрические распределительные коробки из мягкой стали являются самыми дешевыми из трех, они также являются самыми тяжелыми и наиболее уязвимыми к коррозии. Таким образом, их следует использовать только в помещении или в не прибрежных и неагрессивных местах на открытом воздухе.

  Распределительные коробки из алюминия легче и лучше защищены от коррозии, чем распределительные коробки из мягкой стали. Однако алюминий не так прочен, как сталь, и коррозия все еще может возникать в суровых условиях.

  Распределительные коробки из нержавеющей стали тверже и конструктивно прочнее, чем алюминий или мягкая сталь. Нержавеющая сталь также чрезвычайно устойчива к коррозии. Самыми большими недостатками являются стоимость и вес — нержавеющая сталь дорогая и тяжелая.

  Таким образом, вам необходимо оценить вариант использования электрической распределительной коробки, чтобы определить, стоят ли преимущества дополнительных первоначальных затрат.

  Что нам нравится

  • чрезвычайно сильная и долговечная
  • УФ -стабильная стабильная
  • Сильная пламенная сопротивление (огнеупорная)
  • Великая температурная терпимость

  Что нам не нравятся

  • Высшая затрата
  • 9. Гелевы.
  • Проводящий (должен быть заземлен)
  • Подвержен коррозии

  Распределительная коробка из ПВХ

  Также известна как Электрическая коробка из ПВХ . Распределительные коробки из ПВХ (поливинилхлорида) становятся очень популярными – и не зря. ПВХ легкий, дешевый и прочный.

  ПВХ является непроводящим материалом. Таким образом, ваша электрическая распределительная коробка из ПВХ не будет проводить электричество, если к ней прикоснется провод под напряжением, приспособление или выключатель (в случае неисправности). Благодаря этому распределительные коробки из ПВХ не нужно заземлять.

  Вы можете легко пробить отверстия сзади или по бокам электрической распределительной коробки из ПВХ. В сочетании с тем, насколько они легкие, распределительную коробку из ПВХ очень легко устанавливать и использовать.

  Что нам нравится

  • Низкая стоимость
  • Легкий вес
  • Непроводящий
  • Устойчивый для потолочных вентиляторов
  • Менее огнестойкий, чем металл
  • Низкая стойкость к УФ-излучению (покрытие может улучшить это)
  • Хрупкость при низких температурах

  Распределительная коробка из АБС-пластика

  Также известна как Электрическая коробка из АБС-пластика . АБС (акрилонитрил-бутадиен-стирол) — это твердый, жесткий, легко конфигурируемый недорогой пластик. Он очень похож на PLC и разделяет многие его преимущества и недостатки по сравнению с такими материалами, как металл и стекловолокно.

  Самые большие различия между электрическими распределительными коробками из ПВХ и АБС:

  • АБС-пластик выдерживает более низкие температуры и имеет немного более высокую ударопрочность
  • ПВХ немного дешевле и имеет немного более высокую стойкость к ультрафиолетовому излучению

  АБС-пластик обладает такой же химической стойкостью, что и ПВХ. Как и ПВХ, АБС является непроводящим материалом. Таким образом, распределительные коробки ABS не нужно заземлять.

  Что нам нравится

  • Низкая стоимость
  • Легкий вес
  • Непроводящий ток
  • Коррозионно-стойкий
  • Хорошая химическая стойкость

  Что нам не нравится

  • Не такая прочная, как металл
  • Не рекомендуется для установки потолочных вентиляторов
  • Очень низкая стойкость к ультрафиолетовому излучению (покрытие может улучшить это)
  • Менее огнестойкая, чем металл

  Распределительная коробка из стекловолокна

  Стекловолокно также известно как пластик, армированный стекловолокном (GRP) или пластик, армированный стекловолокном (GFRP). Таким образом, вы можете увидеть их с маркировкой GRP распределительные коробки .

  Стекловолокно (или GRP) прочное, долговечное и стабильное в широком диапазоне температур. Поскольку стекловолокно не проводит ток, электрические распределительные коробки из стекловолокна не нужно заземлять (аналогично распределительным коробкам из ПВХ и АБС).

  Электрические распределительные коробки из стекловолокна представляют собой нечто среднее между металлическими распределительными коробками и распределительными коробками ABC/ПВХ.

  Например, стекловолокно легче металла, но тяжелее ПВХ и АБС. Его легче модифицировать, чем металл, но не так легко, как ПВХ и АБС. Он прочнее ПВХ и АБС, но не такой прочный, как металл. Имейте это в виду при выборе распределительной коробки.

  Корпуса из стекловолокна

  обычно выбирают, когда требуется высокая устойчивость к химическим веществам . Стекловолокно устойчиво к минеральным кислотам, окислителям и восстановителям, растворам кислот, соли и морской воде, жирам, маслам и некоторым спиртам.

  Что нам нравится

  • Низкая стоимость
  • Легкий вес (хотя и тяжелее ПВХ)
  • Непроводящий
  • Устойчивый к коррозии
  • Отличный химический резист как металл
  • Не рекомендуется для установки потолочных вентиляторов
  • Менее огнестойкий, чем металл.

  Размер и форма соединительной коробки

  Соединительные коробки бывают разных форм и размеров. Выбор зависит от того, для чего вы используете электрическую распределительную коробку.

  Например, если вы хотите приобрести распределительную коробку для подключения к одной клемме в стене, распределительная коробка из нержавеющей стали высотой 4 фута — не идеальное решение. Получите распределительную коробку, размер которой не меньше и не больше, с конструкцией, подходящей для системы, которую вы инкапсулируете.

  Вот список ящиков для соединения с различной формой:

  • Квадратная соединительная коробка
  • Прямоугольная коробочка
  • Круглый соединительный коробочка
  • Octagonal Junction Box
  • Box

  Комплект.
