Устройство, принцип работы, подключение и настройка реле давления для компрессора

Одним из основных показателей воздушных компрессоров является рабочее давление. Другими словами, это уровень сжатия воздуха, созданный в ресивере, который необходимо поддерживать в пределах определенного диапазона. Вручную, ссылаясь на показатели манометра, это делать неудобно, поэтому поддержанием необходимого уровня сжатия в ресивере занимается блок автоматики компрессора.

Содержание

• 1 Устройство и принцип работы блока автоматики
• 2 Схемы подключения прессостата к компрессору
  • 2.1 Подключение реле к сети 380 В
  • 2.2 Подключение прессостата к сети 220 В
  • 2.3 Подсоединение прессостата к агрегату
• 3 Регулировка давления в компрессоре

Устройство и принцип работы блока автоматики

Для поддержания давления в ресивере на определенном уровне, большинство воздушных компрессоров имеют блок автоматики, прессостат.

Данный элемент оборудования включает и отключает двигатель в нужный момент, не допуская превышения уровня сжатия в накопительной емкости или слишком низкого его значения.

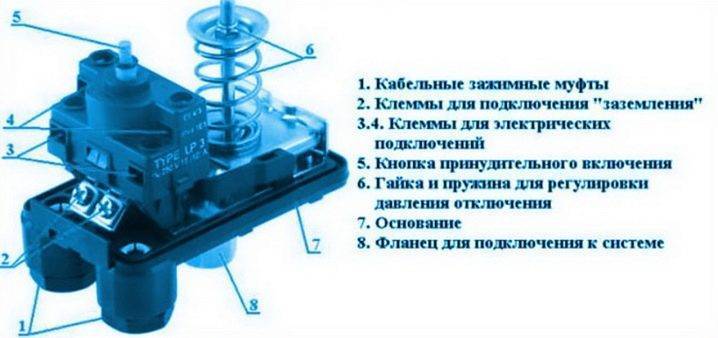

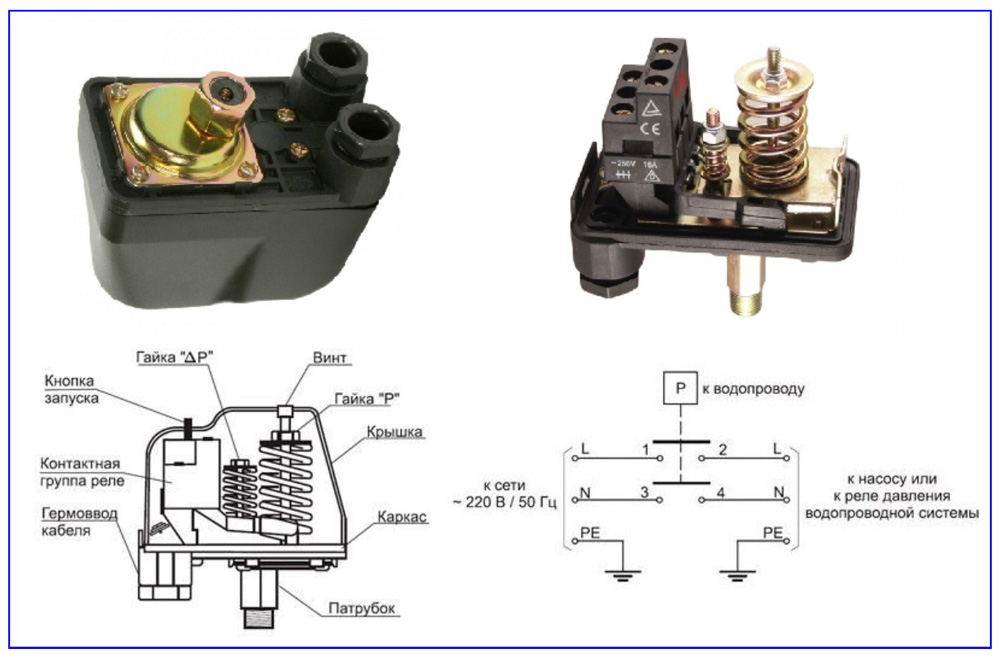

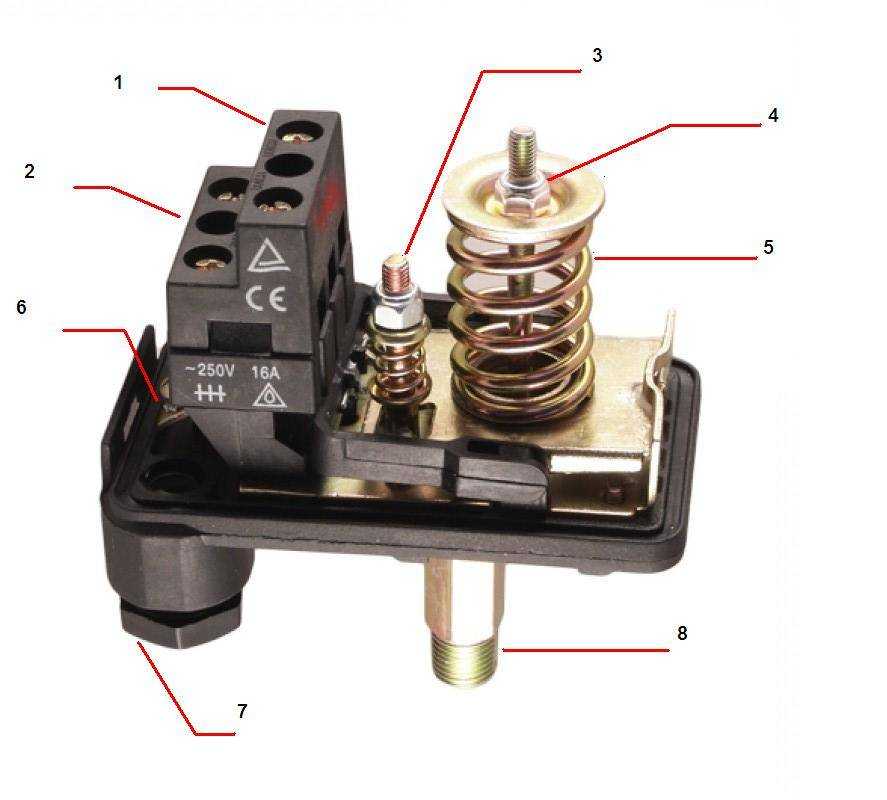

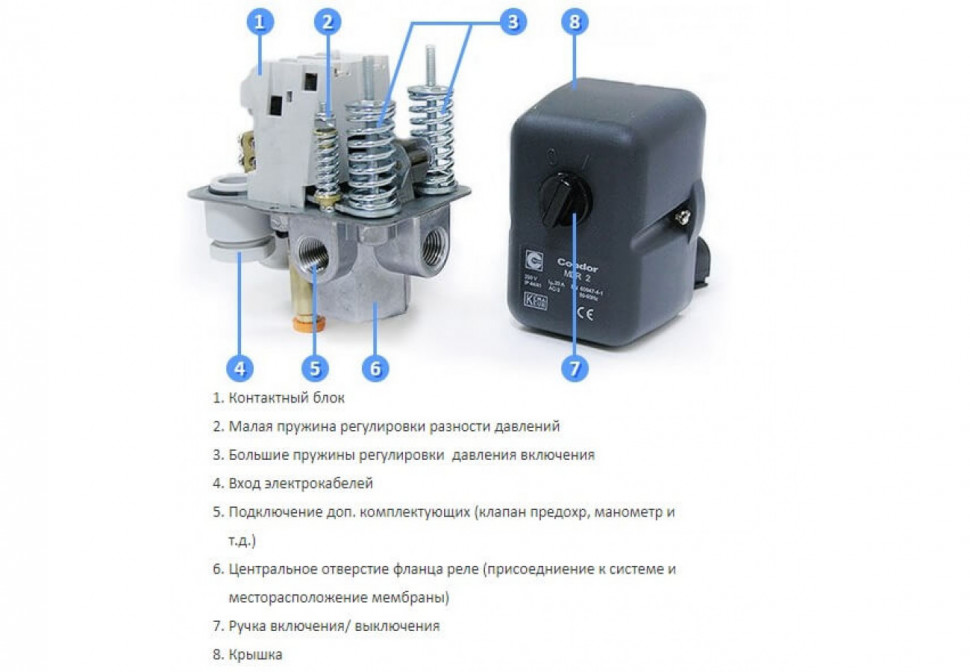

Реле давления для компрессора представляет собой блок, содержащий следующие элементы.

1. Клеммы. Предназначены для подключения к реле электрических кабелей.
2. Пружины. Установлены на регулировочных винтах. От силы их сжатия зависит уровень давления в ресивере.
3. Мембрана. Установлена под пружиной и сжимает ее под действием сжатого воздуха.
4. Кнопка включения. Предназначена для запуска и принудительной остановки агрегата.
5. Фланцы соединения. Их количество может быть от 1 до 3. Предназначены фланцы для подсоединения реле включения компрессора к ресиверу, а также для подсоединения к ним предохранительного клапана с манометром.

Кроме всего, автоматика на компрессор может иметь дополнения.

1. Клапан разгрузки. Предназначен для сброса давления после принудительной остановки двигателя, что облегчает его повторный запуск.
2. Тепловое реле. Данный датчик защищает обмотки двигателя от перегрева путем ограничения силы тока.
3. Реле времени. Устанавливается на компрессорах с трехфазным двигателем. Реле отключает пусковой конденсатор через несколько секунд после начала запуска двигателя.
4. Предохранительный клапан. Если произойдет сбой в работе реле, и уровень сжатия в ресивере поднимется до критических значений, то во избежание аварии сработает предохранительный клапан, сбросив воздух.
5. Редуктор. На данном элементе устанавливаются манометры для измерения давления воздуха. Редуктор позволяет выставить требуемый уровень сжатия воздуха, поступающего в шланг.

Принцип работы прессостата выглядит следующим образом. После запуска двигателя компрессора в ресивере начинает повышаться давление. Поскольку регулятор давления воздуха подсоединен к ресиверу, то сжатый воздух из него поступает в мембранный блок реле. Мембрана под действием воздуха выгибается вверх и сжимает пружину. Пружина, сжимаясь, задействует переключатель, который размыкает контакты, после чего двигатель агрегата останавливается. При снижении уровня сжатия в ресивере, мембрана, установленная в регулятор давления, выгибается вниз. Пружина при этом разжимается, а переключатель замыкает контакты, после чего происходит запуск двигателя.

Схемы подключения прессостата к компрессору

Подключение реле, контролирующего степень сжатия воздуха, можно разделить на 2 части: электрическое подключение реле к агрегату и подсоединение реле к компрессору через соединительные фланцы. В зависимости от того, какой двигатель установлен в компрессоре, на 220 В или на 380 В, существуют разные схемы подключения прессостата. Руководствуюсь этими схемами, при условии наличия определённых знаний в электротехнике, можно подключить данное реле своими руками.

Подключение реле к сети 380 В

Чтобы подключить автоматику к компрессору, работающему от сети 380 В, используют магнитный пускатель. Ниже приведена схема подключения автоматики к трем фазам.

На схеме автоматический выключатель обозначен буквами “АВ”, а магнитный пускатель – “КМ”. Из данной схемы можно понять, что реле настроено на давление включения 3 атм. и отключения – 10 атм.

Подключение прессостата к сети 220 В

К однофазной сети реле подключается по схемам, приведенным далее.

На данных схемах указаны различные модели прессостатов серии РДК, которые можно таким способом подключить к электрической части компрессора.

Совет! Под крышкой прессотата находятся 2 ряда клемм. Обычно возле них есть надпись “Motor” или “Line”, которые, соответственно, обозначают контакты для подключения двигателя и электрической сети.

Подсоединение прессостата к агрегату

Подключить реле давления к компрессору довольно просто.

1. Накрутите на патрубок ресивера прессостат, использовав его центральное отверстие с резьбой. Для лучшей герметизации резьбы рекомендуется использовать фум-ленту или жидкий герметик. Также реле может подсоединяться к ресиверу через редуктор.
2. Подсоедините к самому маленькому выходу из реле, если он имеется, разгрузочный клапан.
3. К остальным выходам из реле можно подключить либо манометр, либо предохранительный клапан сброса. Последний устанавливается в обязательном порядке. Если же манометр не требуется, то свободный выход прессостата необходимо заглушить металлической пробкой.
4. Далее, к контактам датчика подсоединяются провода от электросети и от двигателя.

После того, как полное подключение прессостата будет завершено, необходимо настроить его на правильную работу.

Регулировка давления в компрессоре

Как уже говорилось выше, после создания определенного уровня сжатия воздуха в ресивере, прессостат отключает двигатель агрегата. И наоборот, при падении давления до границы включения, реле снова запускает двигатель.

Важно! По умолчанию, реле, как однофазных аппаратов, так и агрегатов, работающих от сети 380 В, уже имеют заводские настройки. Разница между нижним и верхним порогом включения двигателя не превышает 2 бар. Данное значение изменять пользователю не рекомендуется.

Но нередко возникшие ситуации заставляют изменить заводские настойки прессостата и отрегулировать давление в компрессоре на свое усмотрение. Изменить получится только нижний порог включения, поскольку после изменения верхнего порога выключения в сторону увеличения воздух будет сбрасываться предохранительным клапаном.

Регулировка давления в компрессоре проводится следующим образом.

1. Включите агрегат и запишите показания манометра, при которых двигатель включается и отключается.
2. Обязательно отсоедините аппарат от электросети и снимите крышку с прессостата.
3. Сняв крышку, вы увидите 2 болта с пружинами. Большой болт часто обозначается буквой “Р” со знаками “-” и “+” и отвечает за верхнее давление, при достижении которого аппарат будет отключен. Для повышения уровня сжатия воздуха следует повернуть регулятор в сторону знака “+”, а для понижения – в сторону знака “-”. Вначале, рекомендуется сделать пол оборота винтом в нужном направлении, после чего включить компрессор и проверить степень повышения давления или его снижения с помощью манометра. Зафиксируйте, при каких показателях прибора произойдет отключение двигателя.
4. С помощью маленького винта можно регулировать разницу между порогами включения и выключения. Как уже говорилось выше, не рекомендуется, чтобы данный интервал превышал 2 бара. Чем интервал будет больше, тем реже будет запускаться двигатель аппарата. К тому же, в системе будет значительным и перепад давлений. Настройка разницы порогов включения-выключения производится таким же образом, как и настройка верхнего порога включения.

Кроме всего, необходимо настроить редуктор, если он установлен в системе. Необходимо выставить на редукторе такой уровень сжатия, который соответствует рабочему давлению подключенного к системе пневматического инструмента или оборудования.

Реле давления серии РДК для воздушных компрессоров.

(1) — у реле давления серии РДК-xT10P-x вместо символа «ON» нанесен символ «AUTO».

Для ввода реле серии РДК в эксплуатацию необходимо:

• Подключить реле к ресиверу компрессора через порт G1/4”.
• Для реле с четырьмя портами установить манометр, если это необходимо, а неиспользуемые порты закрыть заглушками, например заглушкой FESTO B-1/4-50 (арт. F534214) или QSC-F-G1/4-I (арт. F556858).
• При необходимости подключить разгрузочный клапан к компрессору для облегчения его запуска. Если компрессор не требует подключения разгрузочного клапана, то разгрузочный клапан реле давления не подключается к компрессору.
• Подключить цепи управления электродвигателем к контактам реле (напрямую⁽²⁾ или через сетевой контактор).
• Настроить верхний и нижний порог срабатывания с помощью регулировочных винтов под крышкой реле, если Ваше рабочее давления отличается от заводской настройки реле.

(2) — перед подключением убедитесь, что ток потребления электродвигателя не превышает максимально допустимый ток контактов реле.

Технические характеристики реле давления серии РДК:

Наименование	Фото	Pраб. max бар	Диапазон настройки, бар	Заводская настройка, бар(3)	Дифференциал, бар	Кол-во портов, (резьба)	Кол-во и тип контактов	Мощность контактов, А для категории применения нагрузки АС-3 (трехфазные эл. двигатели)	Ø разгрузочного клапана, мм
Тип конструктивного исполнения корпуса 10 с выключателем «Рычаг»
РДК-1Т10Р-1		7	2…7	4…6	1,5…2,5	1 порт (1/4” NPT внутр. )	2 NC	12 А / 240 VAC	6
РДК-1Т10Р-2/6,5		10,5	2,5…10,5	6…8	2…3	1 порт (1/4” NPT внутр.)	2 NC	12 А / 240 VAC	6,5
РДК-4Т10Р-1		6,5	2…6,5	4…6	1,5…2,5	4 порта (1/4” NPT внутр.)	2 NC	12 А / 240 VAC	6
Тип конструктивного исполнения корпуса 10 с выключателем «Кнопка»
РДК-1Т10К-2		12	3…12	6…8	2…3	1 порт (1/4” NPT внутр. )	2 NC	20 А / 240 VAC	6
РДК-4Т10К-2		12	3…12	6…8	2…3	4 порта (1/4” NPT внутр.)	2 NC	20 А / 240 VAC	6
Тип конструктивного исполнения корпуса 18 с выключателем «Переключатель»
РДК-1Т18П-2		11	3…11	6…8	1,4…4	1 порт (1/4” NPT внутр.)	3 NC	16 А / 400 VAC	6
РДК-1Т18П-3		16	4…16	8…10	1,8…4,5	1 порт (1/4” NPT внутр. )	3 NC	16 А / 400 VAC	6
РДК-4Т18П-2		11	3…11	6…8	1,4…4	4 порта (1/4” NPT внутр.)	3 NC	16 А / 400 VAC	6
Тип конструктивного исполнения корпуса 19 с выключателем «Переключатель»
РДК-1Т19П-1		11	2…11	4…6	2…4	1 порт (1/4” NPT внутр.)	2 NC	16 А / 250 VAC	6

(3) — реле давления серии РДК поставляются с уже настроенными, наиболее часто используемыми порогами срабатывания (4. ..6, 6…8 и 8…10 бар).

Монтаж реле давления серии РДК:

Настройка порогов срабатывания реле давления серии РДК:

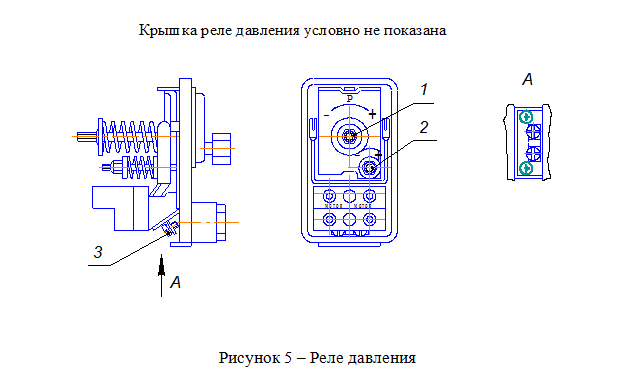

Для настройки верхнего и нижнего порогов срабатывания необходимо снять крышку реле и, ориентируясь на показания манометра, установить сначала верхний порог срабатывания (значение давления в ресивере, при котором компрессор отключается), затем нижний порог срабатывания (значение давления в ресивере, при котором компрессор включается). Для настройки порогов срабатывания используются регулировочные винты с пружинами (см. таблицу ниже).

Использование дополнительного оборудования с 4-х портовыми реле давления РДК-4Тххх-х:

1. Внешний вид реле давления серии РДК с четырьмя портами:







   Рис. 2 Внешний вид реле давления с 4-мя портами.

2. Пример установки дополнительного оборудования:




   Рис. 3 Пример установки дополнительного оборудования (манометр и заглушка).

3. Перечень дополнительного оборудования совместимого с реле давления серии РДК:

Манометры:

Заглушки:

Схемы подключения реле давления серии РДК:

Для работы с трехфазной нагрузкой рекомендуется использовать реле давления РДК-хТ18П-х, т. к. данная модель реле имеет три контакта и способно коммутировать три фазы одновременно.

Для работы с однофазной нагрузкой рекомендуется применять реле давления РДК-хТ10Р-х, РДК-хТ10К-х и РДК-хТ19П-х, т.к. данные модели имеют по две группы контактов.

Допускается использование реле давления РДК-хТ10Р-х, РДК-хТ10К-х и РДК-хТ19П-х с трехфазной нагрузкой, но при использовании такой схемы, когда реле выключено, одна фаза остается постоянно подключенной к нагрузке и нагрузка полностью не отключается от питающей сети.

Рис. 4 Схема подключения однофазной нагрузки к реле давления серии РДК.

Рис. 5 Схема подключения трехфазной нагрузки к реле давления серии РДК.

Габаритные размеры реле давления серии РДК:

Расшифровка обозначения реле давления серии РДК:

Как определить, что реле давления скважинного насоса неисправно

Если в водопроводе вашей скважины внезапно заканчивается вода, причиной проблемы может быть жизненно важная, но простая механическая деталь

Получите предложения от 3 специалистов!

Введите почтовый индекс ниже и найдите лучших профессионалов рядом с вами.

Если вы относитесь к 15% населения США, которое использует бытовую скважину для водоснабжения, такая простая вещь, как реле давления скважинного насоса, может вызвать серьезные проблемы. Это может привести к потере давления воды или даже полному прекращению подачи воды. Узнайте, как определить, неисправно ли реле давления вашего скважинного насоса и нуждается ли оно в замене.

Что такое реле давления скважинного насоса?

Реле давления сигнализирует скважинному насосу, когда ему необходимо начать или остановить откачку воды. Это происходит за счет повышения давления в системе водоснабжения. Переключатель обычно имеет следующий диапазон номеров: 20–40, 30–50, 40–50. Они относятся к уровням давления в фунтах на квадратный дюйм (psi).

Когда давление упадет до минимального значения «включения», реле давления включится, и насос наполнит ваш бак. Он выключится и перестанет качать, когда достигнет наивысшего «отсечного» числа. Вы можете настроить низкие и высокие числа на любой из трех параметров настройки в зависимости от потребностей вашего дома в водоснабжении.

Где находится реле давления скважинного насоса?

Поиск реле давления скважинного насоса будет вашей первой задачей; его расположение может варьироваться в зависимости от типа помпы и вашей домашней установки. Обычно вы найдете переключатель на боковой стороне струйного насоса. Тем не менее, если у вас есть погружной насос, вы найдете местонахождение скрытого переключателя в другом месте. Как правило, вы найдете его в подвале, гараже или где-нибудь во дворе, иногда он установлен на небольшой трубке рядом с гидробаком.

Причины отказа реле давления скважинного насоса

Реле давления состоит из простого внутреннего пружинного механизма, соединенного с набором электрических контактов. Со временем пружина ослабевает, детали забиваются мусором, а электрические контакты корродируют и деградируют. Несмотря на то, что переключатель обычно имеет прочную крышку, влажность и частое использование играют свою роль в неизбежном износе этого простого элемента оборудования.

Кэтрин Циглер / DigitalVision через Getty Images

Некоторые распространенные признаки того, что может быть проблема с реле давления скважинного насоса, включают:

• Насос не включается, хотя давление воды упало ниже установленной точки включения.

• Насос не выключается, несмотря на то, что давление воды превысило установленное значение отключения.

• Давление воды низкое, несмотря на работающий насос

• Насос включается и тут же выключается.

Эти проблемы могут также указывать на более серьезные проблемы с вашей системой подачи воды из скважины, такие как поломка насоса, утечка в системе или разгерметизация гидробака. Если вы не можете обнаружить каких-либо явных проблем с реле давления, лучше всего вызвать ближайший к вам сервис по ремонту скважинных насосов. Они диагностируют проблему и проведут необходимый ремонт или замену.

Устранение неполадок Неполадки переключателя давления скважинного насоса

Прежде чем вызывать специалиста, попробуйте выполнить несколько простых действий по устранению неполадок. В целях безопасности убедитесь, что вы заранее отключили электропитание системы скважинных насосов. Чтобы осмотреть внутреннюю работу переключателя, вам необходимо снять пластиковое покрытие.

Проверка на наличие проблем с электрическим подключением

Перед отключением питания ударьте рукояткой отвертки по трубке, на которой включен выключатель скважинного насоса. Если вы заметили искру или насос снова включился, это может быть признаком проблем с электрическими соединениями реле давления.

Контакты могут подвергнуться коррозии, между ними могут застрять насекомые или мусор, а также они изнашиваются при постоянном использовании. При выключенном питании , можно разомкнуть контакты и аккуратно подпилить пилочкой для ногтей любую поврежденную часть. Этого может быть достаточно, чтобы коммутатор снова заработал в качестве временного исправления, пока вы ждете, пока профессионал выйдет, чтобы сделать полную замену.

Прочистите датчик давления

Водяной осадок и железосодержащие бактерии могут скапливаться в датчике давления переключателя. Вы можете очистить трубку, которая соединяет ваш выключатель с водопроводом, при выключенном питании.

Проверка на наличие утечек

Иногда вода может просачиваться в корпус переключателя и механизмы. Если это произошло, немедленно отключите электричество и замените выключатель. Если вода протекает под переключателем в месте подключения водопровода, возможно, это удастся затянуть и решить проблему.

Иногда утечка в другом месте дома или в насосной системе может привести к падению давления. Обратите внимание на признаки скопления воды.

Проверка цикла водяного насоса

Если внутренняя пружина слишком ослаблена, это может привести к остановке работы переключателя, что потребует замены. Чтобы проверить герметичность пружины, откройте водопроводный кран и дайте насосу выполнить полный цикл. Если переключатель не включается, это может быть признаком проблемы с пружиной.

Могу ли я самостоятельно заменить неисправное реле давления скважинного насоса?

Новые переключатели недороги, но вы должны пытаться заменить их самостоятельно только в том случае, если вы уверены в электрических компонентах , питание отключено, и вы уверены, что проблема связана с переключателем. Замена реле давления — это простой, быстрый и недорогой ремонт для профессионалов по сравнению со сложностью и стоимостью полной замены скважинного насоса.

Если вы не уверены, что переключатель вызывает проблемы с давлением в скважинном насосе, или если вы заменили переключатель, но проблема не устранена, вызовите местного специалиста. Проблемы со скважинными насосами часто бывают обширными, сложными, и их лучше всего доверить профессионалам для диагностики и решения.

Как отремонтировать и заменить реле давления скважинного насоса

К

Ли Валлендер

Ли Валлендер

Ли имеет более чем двадцатилетний практический опыт реконструкции, ремонта и улучшения домов, а также дает советы по благоустройству дома более 13 лет.

Узнайте больше о The Spruce’s
Редакционный процесс

Обновлено 14.07.22

Рассмотрено

Ларри Кэмпбелл

Рассмотрено
Ларри Кэмпбелл

Ларри Кэмпбелл (Larry Campbell) — подрядчик-электрик с 36-летним опытом работы в области электропроводки в жилых и коммерческих помещениях. Он работал техником-электронщиком, а затем инженером в IBM Corp., является членом Наблюдательного совета Spruce Home Improvement Review Board.

Узнайте больше о The Spruce’s
Наблюдательный совет

Lex20 / Getty Images

Обзор проекта

Более 34 миллионов домов в США получают питьевую воду из подземных колодцев, а не из муниципального водопровода. Это может быть необходимостью, например, в сельской местности, не обслуживаемой муниципальным водоснабжением; или по выбору, поскольку некоторые люди предпочитают не зависеть от муниципального водоснабжения и методов очистки воды, которые они используют. Но наличие собственного колодца обходится дорого — за обслуживание системы. От нижнего клапана на дне колодца до крана в раковине, каждый элемент системы колодца находится под вашей ответственностью, чтобы поддерживать эффективную работу.

Когда скважинный насос выходит из строя, проблема часто связана с одной деталью — реле давления. Эта надземная часть, расположенная рядом с напорным баком, отвечает за включение и выключение насоса, контролируя давление в системе. Реле давления, состоящее из внутреннего пружинного механизма, соединенного электрическими контактами, включает насос, когда давление в системе падает до минимального значения, а затем выключает систему, когда давление достигает максимального значения. Работая правильно, этот переключатель поддерживает подачу воды в дом при постоянном давлении в кранах.

Из-за того, что он постоянно используется, реле давления является наиболее распространенной точкой отказа скважинного насоса. К счастью, его также легко ремонтировать и заменять.

Прежде чем начать

Реле давления обычно доступны в трех диапазонах давления: от 20 до 40 фунтов на квадратный дюйм, от 30 до 50 фунтов на квадратный дюйм и от 40 до 60 фунтов на квадратный дюйм. Обязательно купите новый переключатель, который соответствует старому — рейтинг обычно указан внутри корпуса переключателя.

Вопросы безопасности

Электричество проходит через реле давления скважинного насоса. Перед ремонтом, заменой или даже осмотром переключателя внутри его корпуса обязательно отключите питание насоса на электрощите. После того, как вы сняли внешний корпус переключателя, снова проверьте наличие электричества с помощью тестера напряжения. Кроме того, надевайте защитные очки при работе с реле давления скважинного насоса.

Best Well Pump Services

Оборудование/инструменты

• Аккумуляторный шуруповерт
• Набор ключей
• Плоскогубцы
• Отвертки
• Бесконтактный тестер напряжения
• Защита глаз
• Магазинный вакуум
• Цифровой фотоаппарат или малярный скотч и ручка
• Воздушный компрессор

Материалы

• Новый манометр скважинного насоса (при необходимости)
• Новый манометр (опционально)
• Мелкозернистая наждачная бумага
• Лента для герметизации труб (тефлоновая лента)

Как отремонтировать реле давления скважинного насоса

Учитывая низкую стоимость новых реле давления скважинных насосов и простоту установки, многие владельцы считают более разумным полностью заменить реле, чем ремонтировать его. Тем не менее, несколько простых ремонтных работ могут продлить срок службы реле давления скважинного насоса.

Наконечник

Иногда реле давления может быть просто залипшим. Если легкое постукивание по переключателю приводит к включению насоса, то, вероятно, его просто нужно разобрать и хорошо почистить, чтобы вернуть его в хорошее рабочее состояние.

1. Очистка переключателя

   Поскольку скважинные насосы часто находятся в плохо защищенных местах, подверженных воздействию элементов, реле давления может засориться мусором, грязью, паутиной, насекомыми, коконами, а также плесенью и грибком.

   После отключения питания снимите корпус реле давления. Проверьте наличие питания на проводах с помощью бесконтактного тестера напряжения.

   Тщательно очистите переключатель с помощью пылесоса или продуйте мусор воздушным компрессором. При необходимости осторожно вытащите мусор мягкой щеткой, например, старой зубной щеткой.

2. Осмотр и очистка электрических контактов

   Дважды проверьте, не поступает ли питание на коммутатор. Убедитесь, что провода повернуты по часовой стрелке вокруг винтов. Провода, особенно многожильные, сильно повреждаются при повороте против часовой стрелки.

   Проверьте металлические контактные точки, которые размыкаются и закрываются, что приводит к выключению или включению системы соответственно. Сложите небольшой кусочек мелкозернистой наждачной бумаги пополам и протолкните его между контактами, чтобы очистить сгоревшие или потрескавшиеся контакты.

3. Проверка стояка

   Проверьте стояк ниппеля, на котором держится реле давления. Отвинтите реле давления от ниппельной трубки и убедитесь, что она не проржавела и не забита осадком. (Для этого вам нужно будет отсоединить провода.)

Как заменить реле давления скважинного насоса

Замена реле давления не намного сложнее, чем его ремонт, поэтому многие люди, столкнувшиеся с неисправностью переключателя, предпочитают просто купить и установить новый переключатель.

1. Отключите питание и снимите корпус реле давления

   После отключения питания насоса на главной сервисной панели с помощью ручной отвертки или шуруповерта ослабьте винты, удерживающие корпус реле давления на месте. Снимите корпус с механизма реле давления. Проверьте питание с помощью бесконтактного тестера напряжения.

2. Задокументируйте конфигурацию проводки

   Если вы привыкли к проводке бытовых розеток и потолочных светильников, у вас есть базовые знания по отсоединению и повторному подключению проводов реле давления скважинного насоса. Однако эта конфигурация может сбивать с толку. Предполагая, что существующая проводка верна, задокументируйте ее конфигурацию, сфотографировав ее или пометив провода малярной лентой. Провода питания легко спутать с проводами двигателя насоса, так как они выглядят одинаково.

3. Сброс давления в системе

   Сбросьте давление, слив воду из бака. Убедитесь, что давление было сброшено с помощью манометра системы: он должен показывать 0 фунтов на квадратный дюйм.

4. Снимите реле давления

   Аккумуляторным шуруповертом или ручной отверткой выверните винты, крепящие электрические провода к точкам контакта. Зажмите стопорные клещи на стояке нижнего ниппеля, чтобы он не вращался. Затем с помощью гаечного ключа подходящего размера отвинтите реле давления, повернув его против часовой стрелки с ниппеля.

5. Установите новое реле давления

   Очистите резьбу водопроводной трубы от старого герметика для труб или уплотнительной ленты для труб. Накройте резьбу ниппеля парой петель новой уплотнительной ленты для труб, обернутой по часовой стрелке.

   Затем накрутите новое реле давления на водопроводную трубу — сначала вручную, затем затяните гаечным ключом, удерживая стояк пассатижами.

6. Установите новый манометр (дополнительно)

   Хотя нет необходимости заменять манометр при замене реле давления, многие домашние мастера пользуются возможностью обновить манометр. Манометр является недорогой деталью (от 10 до 15 долларов США) и просто ввинчивается в фитинг, ведущий к гидробаку. Оберните резьбу нового манометра лентой для уплотнения труб, прежде чем ввинчивать его в фитинг.

7. Подсоедините провода и замените корпус

   Зачистите кончики проводов мелкозернистой наждачной бумагой, чтобы медь блестела. Подсоедините провода к их контактам и плотно закрутите их.

   Установите на место корпус переключателя, затем включите питание насоса на главной сервисной панели.

8. Повторное повышение давления в баке

   Используя воздушный компрессор, добавьте сжатый воздух в бак, чтобы довести его до нужного давления. Часто это на 2–4 фунта на квадратный дюйм ниже нижнего предела переключателя, также называемого пределом включения. Например, для реле давления с номиналом от 40 до 60 фунтов на квадратный дюйм вы должны повысить давление в резервуаре до 38 фунтов на квадратный дюйм. Однако обязательно ознакомьтесь с инструкциями производителя для получения информации, относящейся к вашей системе.

Когда звонить специалисту

Замена или обслуживание реле давления насоса, как правило, является достаточно простым проектом своими руками, но если фитинги или стояк, на котором находится реле давления, сильно проржавели или повреждены каким-либо иным образом, лучше всего обратиться к специалисту по скважинным насосам, чтобы решить эту проблему. И если замена реле давления не вернет насос в рабочее состояние, значит, проблема в другом, и система нуждается во внимании профессионала.

Как отремонтировать сломанный скважинный насос

Источники статьи

The Spruce использует только высококачественные источники, в том числе рецензируемые исследования, для подтверждения фактов в наших статьях. Прочтите наш редакционный процесс, чтобы узнать больше о том, как мы проверяем факты и делаем наш контент точным, надежным и заслуживающим доверия.

1. Фаркуар, Дуг. Нерегулируемые системы питьевой воды . Национальная конференция законодательных собраний штатов.
