Расчет напряжения после резистора: Как найти напряжение на резисторах, подобрать элемент и рассчитать его падение

Содержание

Как рассчитать падение напряжения на резисторах?

Главная » Познавательное

Познавательное

Автор Савельев Николай На чтение 3 мин Просмотров 4.2к. Опубликовано Обновлено

Простая электрическая цепь состоит из источника питания, проводников и сопротивлений. На практике же электроцепи редко бывают простыми и включают в себя несколько различных ответвлений и повторных соединений.

В больших масштабах в роли сопротивлений может выступать бытовая техника, осветительные приборы и другие потребители. Давайте разберемся, что происходит с током и напряжением на каждом таком потребителе или резисторе с точки зрения электротехники.

Содержание

  1. Основы электротехники
  2. Два типа схем в электротехнике
  3. Последовательная цепь
  4. Параллельная цепь
  5. Падение напряжения в последовательной цепи
  6. Падение напряжения в параллельной цепи

Основы электротехники

Закон Ома гласит, что напряжение равно силе тока умноженной на сопротивление.  Это может относиться к цепи в целом, участку цепи или к конкретному резистору. Самая распространенная форма этого закона записывается:

U=IR

Два типа схем в электротехнике

Последовательная цепь

Здесь ток протекает по одному проводнику. Независимо от того, какие сопротивления встречаются на его пути, просто суммируйте их, чтобы получить общее сопротивление цепи в целом:

Rо = R1 + R2 + … + RN (последовательная цепь)

Последовательная цепь

Параллельная цепь

В этом случае проводник разветвляется на два или более других проводника, на каждом из которых имеется своё сопротивление. В этом случае полное сопротивление определяется как:

1/Rо = 1/R1 + 1/R2 + … + 1/R N (параллельная цепь)

Параллельная цепь

Если взглянуть на эту формулу, можно сделать вывод, что добавляя сопротивления одинаковой величины, вы уменьшаете сопротивление цепи в целом.  Согласно закону Ома это фактически увеличивает ток!

Если это кажется нелогичным, представьте себе поток автомобилей, которые выезжают с парковки через один шлагбаум и тот же самый поток который выезжает со стоянки, которая имеет несколько выездов. Несколько выездов явно увеличит поток покидающих стоянку машин.

Падение напряжения в последовательной цепи

Если вы хотите найти падение напряжения на отдельных резисторах в цепи, выполните следующие действия:

  1. Рассчитайте общее сопротивление, сложив отдельные значения R.
  2. Рассчитайте ток в цепи, который одинаков для каждого резистора, поскольку в цепи только один проводник.
  3. Рассчитайте падение напряжения на каждом резисторе, используя закон Ома.

Пример: источник питания 24 В и три резистора подключены последовательно, где R1 = 4 Ом, R2 = 2 Ом и R3 = 6 Ом. Чему равно падение напряжения на каждом резисторе?

Схема для решения задачи на последовательно подключенное сопротивление

  • Сначала рассчитаем общее сопротивление: 4 + 2 + 6 = 12 Ом.
  • Далее рассчитываем ток: 24 В / 12 Ом = 2 А
  • Теперь используем ток, чтобы вычислить падение напряжения на каждом резисторе. Используя Закон Ома (U = IR) для каждого резистора, получим значения R1, R2 и R3 равными 8 В, 4 В и 12 В соответственно.

Падение напряжения в параллельной цепи

Пример: источник питания 24 В и три резистора подключены параллельно, где R1 = 4 Ом, R2 = 2 Ом и R3 = 6 Ом, как и в предыдущей схеме. Чему будет равно падение напряжения на каждом резисторе?

Схема для решения задачи на паралельно подключенное сопротивление

В этом случае все проще: независимо от значения сопротивления падение напряжения на каждом резисторе одинаково. Это означает, что падение напряжения на каждом из них — это просто общее напряжение цепи, деленное на количество резисторов в цепи, или 24 В / 3 = 8 В.

Применяя эти несложные правила вы сможете рассчитать падение напряжения даже в сложной цепи, достаточно лишь разделить её на простые участки.

Оцените автора

Расчет напряжения после резистора

Самым распространённым элементом в электрических схемах является резистор. Эта несложная в изготовлении радиодеталь используется для ограничения проходящего через него тока, а также изменения напряжения. По своей сути она является пассивным элементом, преобразующим электрическую энергию в тепло. Существование электричества было обнаружено ещё в VII веке до н. Учёный Уильям Гилберт, проводя эксперименты с янтарём, обнаружил его способность притягивать другие вещества электростатический заряд.




Поиск данных по Вашему запросу:

Схемы, справочники, даташиты:

Прайс-листы, цены:

Обсуждения, статьи, мануалы:

Дождитесь окончания поиска во всех базах.

По завершению появится ссылка для доступа к найденным материалам.

Содержание:

  • Калькулятор расчета делителя напряжения

  • Primary Menu

  • Расчет резисторов для светодиодов

  • Делитель напряжения: схема и расчёт

  • Резисторы, ток и напряжение

  • Электроника для начинающих

  • Расчёт сопротивления для понижения напряжения

  • Падение напряжения на резисторе

ПОСМОТРИТЕ ВИДЕО ПО ТЕМЕ: Урок №41. Как с помощью резистора уменьшить напряжение?

Калькулятор расчета делителя напряжения



Светодиоды все чаще используются нами в различных сферах. Они представляют собой полупроводниковый прибор, превращающий электрический ток в световое излучение. Для получения света с их помощью, не надо применять специальные дополнительные преобразователи. Достаточно подать на него электрический ток. В этом моменте часто проблемы.

Они чувствительны к большим скачкам тока, которые наблюдаются при включении. Резисторы по праву считаются самыми распространенными радиоэлементами. Главная их характеристика состоит в сопротивлении, в двух словах, они препятствуют протеканию электрического тока. Резисторы считаются пассивными элементами электрической цепи. Они могут быть постоянными, то есть такими сопротивлениями, у которых протекание тока остается неизменным.

Их используют как токоограничительные элементы, делители напряжения, шунты для измерительных приборов, и тому подобное. Основной параметр резистора — это его сопротивление. Измеряемой характеристикой величины сопротивления есть Ом. Для провидения расчета понадобится знать точные параметры светодиода и источника напряжения. Их можно прочитать в паспортных данных, или найти в интернете. По источнику питания нам понадобятся данные выходного напряжения.

Возьмем, к примеру, простейшую схему на рисунке выше. Подставив в формулу значение напряжения и тока, мы получили величину сопротивления. После этого, находим по справочным таблицам, ближайшее стандартное значение. Если нет точного значения, лучше взять с небольшим запасом в большую сторону.

Для расчета на онлайн-калькуляторе понадобятся все те же данные, что и для расчетов в ручном режиме. Принцип работы резистора построен на рассеивании мощности. Номинальной мощностью рассеивания является та мощность, которую резистор может рассеять не повреждаясь. Единица мощности — ватты.

Резисторы, в том числе балластные, используются для поглощения некоторой части напряжения, выравнивают силы тока в различных участках цепи.

Тем самым, они поддерживают стабильность напряжения. Этот принцип используют в резисторах для светодиодов. Светодиоды чувствительны к большим скачкам тока, которые могут возникнуть при их включении, они могут привести их негодность.

Включенный последовательно с ним токоограничивающий резистор, уменьшит ток до приемлемой величины. Светодиоды — это полупроводниковые приборы, при их подключении необходимо соблюдать полярность. При неправильном подключении они работать не будут, и довольно часто выходят со строя. Обычно, ножка катода немного меньше по длине. Часто, катод можно опознать по более толстой ножке внутри прибора.

В любом случае, данные по контактам можно найти в справочной литературе. Диоды также боятся перегрева во время пайки. Для пайки нельзя использовать мощные паяльники, лучше использовать приборы мощностью до Вт. Он отведет часть тепла. Вместо пинцета, можно использовать и другие металлические инструменты. Сам процесс пайки одной ножки не должен превышать секунд. При этом времени, прибор не успеет перегреться. При монтаже светодиода на месте установки, старайтесь, чтобы контакты ближе к корпусу, оставались параллельны, как при выходе из производства.

Изгибайте контакты небольшими радиусами, уступив подальше от корпуса. Собирайте их на твердом плоском материале. Предварительно, подготовьте отверстия для ножек светодиодов с помощью дрели. Подбирая источник питания, следует помнить: чем больше разница рабочего напряжения светодиода и источника питания, тем меньше они будут подвержены влиянию скачков напряжения блока питания.

Не забывайте устанавливать предохранители. Если у вас безвыходные SMD светодиоды, у них вместо ножек для пайки контактные площадки. Эти площадки расположены на нижней части их корпуса. Паяют их маломощными паяльниками не более 15 ВТ. Часто, для этой работы применяют специальное жало. Оно имеет разветвление на рабочем конце. Народные умельцы вместо специального жала наматывают тонкий медный провод на стандартное жало. Оптимальный диаметр такого провода 1 мм. Проверяется он как обычный диод.

Его надо включить в прямом положении, чтобы между анодом и катодом пошло положительное напряжение. Многие современные цифровые приборы имеют встроенную возможность проверки диодов.

Главное при проверке — соблюдать полярность. Найдем падения напряжения на резисторе. Резисторы являются важными элементами электрической цепи, главная их функция — это сопротивление протеканию электрического тока. Этим он способствует стабилизации и ограничении силы тока протекающей по цепи. Его часто используют в качестве балластного резистора, чтобы иметь возможность регулировать напряжение в цепи.

Паяльник перед пайкой надо разогреть до его максимальной температуры. Было бы хорошо, чтобы его температура была в пределах градусов Цельсия. Понравилась статья? Поделиться с друзьями:. Добавить комментарий Отменить ответ.

Все права защищены. Копирование материалов сайта без указания активной ссылки на наш сайт как на источник запрещено. Контакты О сайте Рекламодателям Карта сайта.

Primary Menu

Светодиоды все чаще используются нами в различных сферах. Они представляют собой полупроводниковый прибор, превращающий электрический ток в световое излучение. Для получения света с их помощью, не надо применять специальные дополнительные преобразователи. Достаточно подать на него электрический ток.

Изменение этого напряжения заряжает или разряжает . После расчета и подбора резистора важно соблюдать следующее условие.

Расчет резисторов для светодиодов

Код для вставки без рекламы с прямой ссылкой на сайт. Код для вставки с рекламой без прямой ссылки на сайт. Скопируйте и вставьте этот код на свою страничку в то место, где хотите, чтобы отобразился калькулятор. Калькулятор справочный портал. Избранные сервисы. Кликните, чтобы добавить в избранные сервисы. Калькулятор расчета делителя напряжения поможет вам рассчитать выходное напряжение электрической цепи с резистивным или ёмкостным делителем напряжения, по значениям входного напряжения, сопротивлениям резисторов и емкостям конденсаторов.

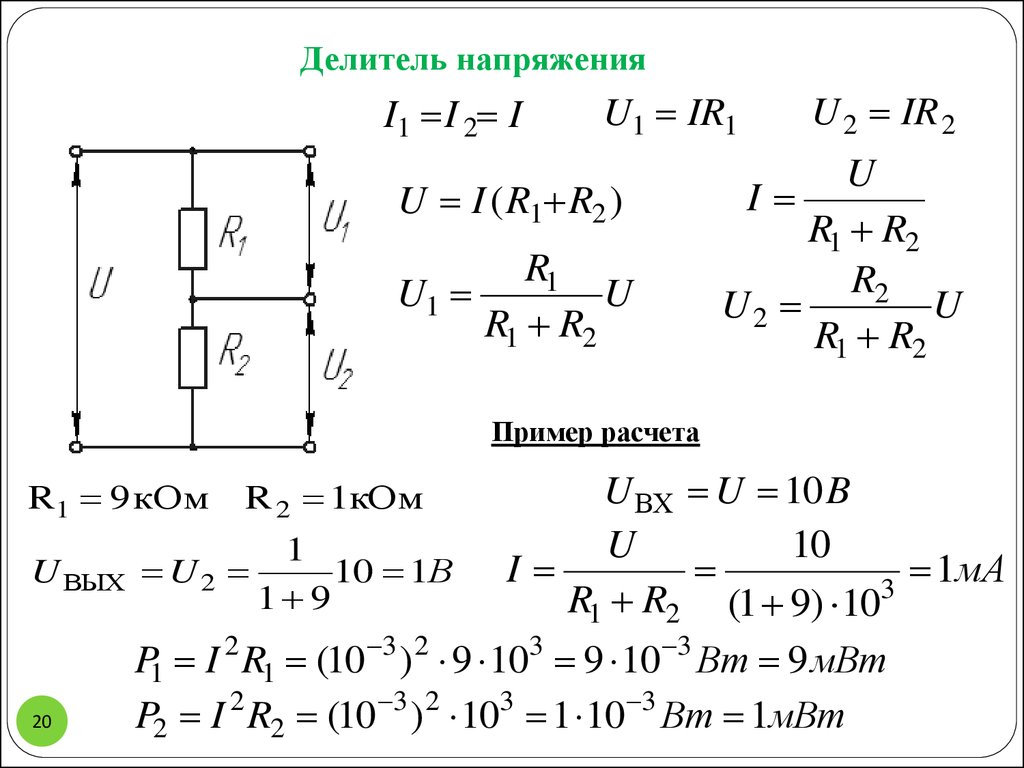

Делитель напряжения: схема и расчёт

Делитель напряжения используется в электрических цепях, если необходимо понизить напряжение и получить несколько его фиксированных значений. Состоит он из двух и более элементов резисторов, реактивных сопротивлений. Элементарный делитель можно представить как два участка цепи, называемые плечами. Участок между положительным напряжением и нулевой точкой — верхнее плечо , между нулевой и минусом — нижнее плечо.

Допустим, вы построили модель игрушечной железной дороги и хотите освещать платформу главного вокзала, но не слишком ярко, чтобы соседи не заметили и не подумали невесть что. Для этого достаточно в схему, составленную выше, дополнительно ввести резистор.

Резисторы, ток и напряжение

Добрый день. Раз общественность просит схем и расчетов я так полагаю и некая наглядность подразумевается, как форма для лучшего восприятия позволю себе дать автору непрошеный совет. Вот особенно если MathCad вам не чужд полезная онлайн штуковина в простонародье Smath Studio , а уж если вы воспользуетесь вот этим замечательным инструментом, то последующие статьи, а может и эта если не лень немного доработать станут весьма внушительнее и интерактивней. Мой совет — почитайте несколько даташитов хороших на драйвера, далеко не у всех достаточное выходное сопротивление, плюс прикиньте мощность и как корпус драйвера сможет её рассеять. Хорошая заметка.

Электроника для начинающих

Иногда возникает задача понизить переменное напряжение сети вольт до некоторого заданного значения, причем применение понижающего трансформатора в таком случае не всегда бывает целесообразным. Скажем, низкочастотный понижающий трансформатор, выполненный традиционно на трансформаторном железе, способный преобразовать мощность Ватт, весит больше килограмма, не говоря о высокой стоимости. Следовательно в некоторых случаях можно применить гасящий резистор, который ограничит ток, однако при этом на самом гасящем резисторе выделится мощность в виде тепла, а это не всегда является приемлемым. Например, если нужно запитать Ваттную лампу только на половину ее наминала, потребовалось бы рассеять мощность в Ватт на гасящем резисторе, а это крайне сомнительное решение. Весьма удобной альтернативой, для данного примера, может служить применение гасящего конденсатора, емкостью около14мкф, такой можно собрать из трех металлопленочных типа К по 4,7мкф, рассчитанных на в, а лучше — на в это позволит получить нужный ток без необходимости рассеивать значительную мощность в виде тепла. Рассмотрим физическую сторону этого решения.

Доброго времени all-audio.proнно у меня вылетает из головы, как определить падение напряжения на резисторе. В очередной раз.

Расчёт сопротивления для понижения напряжения

Для того, чтобы получить из исходного напряжения лишь его часть используется делитель напряжения voltage divider. Это схема, строящаяся на основе пары резисторов. В примере, на вход подаются стандартные 9 В. Но какое напряжение получится на выходе V out?

Падение напряжения на резисторе

ВИДЕО ПО ТЕМЕ: ⚡️#7 Переменные и подстроечные резисторы. Делители напряжения и тока

Есть другой способ снижения напряжения на нагрузке, но только для цепей постоянного тока. Про смотри здесь. Вместо дополнительного резистора используют цепочку из последовательно включенных, в прямом направлении, диодов. На германиевом диоде падает напряжение 0,5 — 0,7 В, на кремниевом от 0,6 до 1,2 Вольта.

В этой статье мы рассмотрим резистор и его взаимодействие с напряжением и током, проходящим через него.

Он же емкость — еще один вид пассивных элементов. На схеме обозначен как две одинаковые параллельные черточки. В отличии от резистора, конденсатор это нелинейный элемент. По нашей канализационной аналогии его можно сравнить с резиновым баком. Вначале, когда он пуст, вода резко его заполняет, растягивая стенки. Постепенно, когда стенки растянутся до предела, его сопротивление возрастет настолько, что поток воды остановится. А если убрать внешнее давление, то хлынет обратно.

Многие сталкивались с необходимостью подбора ограничительного резистора для светодиодов, при организации дополнительной подсветки в авто. Предлагаю простую методику расчета номинала и мощности резистора. Ток потребления яркого светодиода равен 10…15 мА или 0,01…0, А.



Как рассчитать падение напряжения на резисторе, подробное объяснение

Базовая электроника 0

Если вы ищете, как рассчитать падение напряжения на резисторе, то вот полная теория и практические примеры падения напряжения на резисторе.

Перед этим давайте освежим представление о законе Ома: (прокрутите вниз, если у вас все хорошо)

  • Обычный способ показать поведение схемного устройства — это его характеристика.
  • Это график зависимости тока I, проходящего через устройство, от приложенного к нему напряжения V. Это устройство, резистор, имеет простую линейную характеристику В–I , показанную на рис. выше.
  • Эта линейная зависимость устройства выражается Законом Ома :
    V = IR
  • Здесь константа пропорциональности R известна как сопротивление устройства и равна наклону ВАХ. Единица сопротивления Ом, обозначение Ом . Любое устройство с линейной характеристикой VI можно рассматривать как резистивное по своей природе.

Каково падение напряжения на резисторе?

  • Падение напряжения на резисторе — это не что иное, как значение напряжения на резисторе. Иногда его также называют «напряжение на резисторе» или просто «падение напряжения».
  • Обычно обозначается как:
    ‘V(drop ) ’ или ‘Vr’ или ‘Vd’
    Для нескольких резисторов это записывается как Vr1, Vr2, Vr3 и т.д.

Как мы все знаем, резистор — это устройство, оказывающее сопротивление протекающему через него току. Тогда, применяя закон Ома, резистор будет создавать падение напряжения на резистивном устройстве, и оно определяется как:

В ( падение ) = I × R

где, I = ток через резистор в (А) амперах
R = сопротивление в (Ом) омах
В( падение ) = падение напряжения в (В) вольтах

Как пошагово рассчитать падение напряжения на сопротивлении:

Шаг 1: Упростите данную схему. Если, скажем, цепь полна резисторов, соединенных последовательно и параллельно, то переподключите ее, чтобы упростить. (см. практический пример ниже)

Шаг 2: Затем найдите эквивалентный резистор.
Для параллельного подключения: 1 / Треб. = 1 / R1 + 1 / R2 …
Для серии: Необх. = R1 + R2 + . . .

Шаг 3: Найдите ток через каждый резистор. (Ток через последовательный резистор одинаков, а ток через параллельные резисторы разный и зависит от его значения)

Шаг 4 : Примените формулу закона Ома для расчета падения напряжения.
В=IR



Напряжение в последовательной цепи. Практические примеры:

Случай I:

Если последовательно с батареей или источником питания имеется только один резистор, как показано на этой схеме.

В этой схеме падение напряжения на резисторе такое же, как и у источника питания. Это связано с тем, что оба компонента имеют общие потенциальные точки, общие для них (точка A и точка B) 9.0003

∴ Vs = Vdrop = 5 вольт (скажем)



Случай II:

Если два или более резистора соединены последовательно с батареей, как показано на этой схеме.

В этой цепи мы должны рассчитать общий ток «I» через цепь.
I (общий) = V (питание) / R (эквивалент)

∴ I (общий) = 5 / 30 = 0,166 A

Тогда падение напряжения на резисторе R1 будет: Vr1 = I × R1
Падение напряжения на R2 будет: Vr2 = I × R2
Падение напряжения на Rn будет: Vrn = I × Rn

  • Vr1 =I × R1 = 0,166 × 10 = 1 2 90 вольт 0 2 90 вольт & VR2 = I × R2 = 0,166 × 20 = 3,33 вольт

. Наденье на параллельных резисторах:

Крюна I:

  • 2. питания, как показано на этой схеме.

    В этой схеме падение напряжения на этих параллельных резисторах такое же, как и у источника питания.
    Это связано с тем, что оба резистора имеют общие потенциальные точки (точка A и точка B), поэтому напряжение будет одинаковым, а ток будет разным.

    ∴Vs = Vdrop = Vr1 = Vr2 = 5 вольт   (скажем)



    Случай II:
    В этой цепи имеется один последовательно соединенный резистор и два резистора с источником питания, как показано.

    В этой схеме нам нужно рассчитать ток «I» через каждый компонент.

    • i1 = I (общий) = Is  = V (предложение) / R (эквивалент), где R (эквивалент) = R1 + Rp
      , где 1 / Rp = 1 / R2 + 1 / R3 ∴ Rp = 12 Ом и R ( эквивалент ) = 22 Ом
    • I2 = I1 * (R3/(R2+R3))
      I3 = I1 * (R2/(R2+R3)

      • 1010101011)
      I3 = I1 * (R2/(R2+R3)

      11)
      I3 = I1 * (R2/(R2+R2))))
      I3 = I1 * (R2/(R2+R3)))

    • Падение напряжения на R1 будет Vr1 = R1 * i1
      Падение напряжения на R2 будет Vr2 = R2 * i2
      Падение напряжения на R3 будет Vr3 = R2 * i3

    Подставляем полученные значения,

    Теперь i1 = V(питание) / R(эквивалент) = 5 /22 = 0,227 А. С.
    ∴ I1 = 0,227 A

    Падение напряжения на 10 Ом -> VR1 = 10 * I1 = 10 × 0,227 Волта
    ∴ VR1327 Volts
    ∴ VR1 = 2,27 Volts
    ∴ VR1 = 2,27. Теперь i2 = i1 * (R3/(R1+R2))
    ∴ i2 = 0,1362 А

    Падение напряжения на сопротивлении 20 Ом -> Vr2 = 20 * i2 = 20 × 0,1362 В
    ∴ Vr2 = 2,724 В

    Теперь (R20+iR2

    ) ∴   i3 =0.09 A

    Voltage drop across 30 ohm -> Vr2 = 30 * i2 = 30 × 0.09 volts
    ∴ Vr3 = 2.7 volts





    Method 2:

    • Найдите i1 = В (питание) / R (эквивалент) = 0,227 A
      Тогда падение напряжения на R1 будет Vr1 = R1 * i1 = 10 × 0,227 = 2,27 вольт∴ Эквивалентное напряжение в точке «A» будет равно
      Vs Veq – Vr1 ∴ Va = 5 – 2,27 = 2,73 В
      Следовательно, мы получаем одинаковое значение потенциала на R2 и R3.
    • Таким образом, Va = Vr2 = Vr3 = 2,73 В



    Метод 3:

    В этом методе мы используем цифровой мультиметр или можно сказать вольтметр. Все, что вам нужно, это установить мультиметр в режим измерения напряжения.
    Теперь двумя его щупами проверьте напряжение на требуемом резисторе, подключив к нему щупы. (на рис. показания вольтметра только для индикации)

    Вуаля!! Ты понял.

    Это самый простой способ найти падение напряжения на резисторе в любой цепи.



    Преобразователь 12 В в 6 В — коллекция лучших 5 цепей 18650 Технические характеристики батареи: техническое описание и свойства

    Закон Ома для начинающих и новичков

    Закон Ома для начинающих и новичков

    Основной закон Ома

    HTML из: http://www.btinternet.com/~dtemicrosystems/beginner.htm

    ЧТО ЭТО ТАКОЕ. КАК И ГДЕ ЭТО ПРИМЕНЯТЬ


    Хотя закон Ома распространяется не только на резисторы, как мы увидим позже, кажется
    логично включить его сейчас, так как он послужит хорошим ориентиром для резистора
    подробности приведены выше.

    ЧТО ТАКОЕ ЗАКОН ОМА? :

    Используя диаграмму слева, закон Ома определяется как; «При условии, что температура
    остается постоянным, отношение разности потенциалов (p.d.) на концах проводника
    (R) к току (I), протекающему в этом проводнике, также будет постоянным».
    проповедь!

    Отсюда делаем вывод, что; Ток равен напряжению, деленному на сопротивление (I=V/R),
    Сопротивление равно напряжению, деленному на ток (R=V/I), а напряжение равно току, умноженному на
    Сопротивление (V=IR).

    Важным фактором здесь является температура. Если расчеты по закону Ома
    дают точные результаты, это должно оставаться постоянным. В «реальном» мире это почти никогда
    делает, и с точки зрения новичка, вам не нужно беспокоиться об этом
    далее, так как схемы, с которыми вы, вероятно, столкнетесь в данный момент — и около 95%
    все те, с которыми вы столкнетесь в будущем — будут работать отлично, даже если они горячие
    или холодно!

    ЗАКОН ОМА ПРОСТОЙ ПУТЬ:

    На рис. 1 слева показан наиболее распространенный треугольник закона Ома. Начиная с любого участка
    треугольник, это можно читать в любом направлении — по часовой стрелке, против часовой стрелки, сверху
    снизу вверх или снизу вверх — и он всегда предоставит вам расчет, который вы
    требовать.



    Если вы рассматриваете (слегка диагональные) горизонтальные линии как знаки деления, а короткие
    вертикальная линия как знак умножения, и всегда начинайте расчет с любого количества
    вы ищете, т.е.; «V=», «I=» или «R=» у вас будет все
    возможные формулы, основанные на этом конкретном законе Ома. То есть; V=IxR, I=V/R, R=V/I. Это
    должно быть очевидно, что формула работает и в обратную сторону, т.е. IxR=V, RxI=V, V/I=R
    и V/R=I.

    Эти объяснения могут показаться немного сложными, но их легко применить на практике.
    Вообще полезный пример будет более понятным для новичков, вместо этих
    причудливые столы, так вот.

    ПОЯСНЕНИЕ НА ПРИМЕРЕ:

    Допустим, друг просит вас установить красную сигнальную лампочку на приборную панель его/ее машины.
    Будучи энтузиастом электроники, вы решили использовать красный светодиод (LED),
    потому что они излучают достаточно чистый красный свет, не выделяют чрезмерного тепла
    лампы накаливания, они еще и дешевые по сравнению с ними и выглядят высокотехнологично!

    С точки зрения электрической схемы расположение будет таким, как показано слева.
    ТОКООГРАНИЧИТЕЛЬНЫЙ РЕЗИСТОР:
    Стандартные светодиоды не могут питаться напрямую от 12 В без установки токоограничителя.
    резистор последовательно с одним из проводов, но какое значение вы используете? Как общее правило
    По большому счету, вашему среднему светодиоду требуется около 15 мА тока для получения приемлемого света.
    выход. Учитывая это, теперь у нас есть две известные величины для использования в наших расчетах:
    напряжение и ток. Используя треугольник закона Ома, требуемое сопротивление равно
    рассчитывается по формуле «R=V/I», что дает нам 12/0,015=800 Ом (см. ниже
    для «Вф»). Не забывайте, ток измеряется в амперах.

    На первый взгляд может показаться, что это проблема, так как 800 Ом не является стандартным значением.
    доступны в диапазоне E12. Однако при таком типе цепи сопротивление не
    критично, и ближайшего предпочтительного значения вполне достаточно, а именно 820 Ом.

    НЕ ЗАБЫВАЙТЕ О ‘Vf’:
    Все электронные компоненты демонстрируют — в большей или меньшей степени — то, что известно как
    ‘выбывать’. Он имеет различные сокращения в зависимости от типа компонента, к которому он относится.
    относится, но обычно они означают одно и то же. На самом деле это количество напряжения, которое
    используется компонентом для функционирования. Для стандартного светодиода это колеблется между
    примерно 1,5 — 3 вольта, а для наших целей примем его равным 2В.

    Это означает, что из ваших 12 вольт от аккумулятора 2 вольта будут израсходованы светодиодом
    сам по себе, поэтому ваш расчет закона Ома должен быть основан на 10 вольтах. Истинная формула
    должно быть на самом деле; (12-Vf)/0,015=666,66 Ом (повторяется для математических волшебников среди
    ты!). Ближайшее к этому значение в диапазоне E12 составляет 680 Ом, поэтому в идеале это должно быть
    значение для использования. В целях безопасности, когда ваши результаты заканчиваются неясными значениями, такими как
    при этом всегда выбирайте ближайшее значение выше, а не следующее ниже.

    РЕЗИСТОРЫ ПОСЛЕДОВАТЕЛЬНО И ПАРАЛЛЕЛЬНО

    Возможно «изготовить» резисторы стандартных и нестандартных номиналов для
    под свои нужды, если нужного значения нет под рукой. Это достигается подключением
    два или более из них параллельно, последовательно или в комбинации того и другого. Однако вам необходимо
    знать заранее, как они реагируют друг с другом в этих конфигурациях.

    РЕЗИСТОРЫ В СЕРИИ:

    На рисунке слева показаны три последовательно соединенных резистора. Это
    самый простой способ получить «изготовленные» значения. Формула прямой линии для
    вычисление окончательного значения; «Р» = Р1 + Р2 + Р3. Другими словами, независимо
    количества резисторов или их отдельных номиналов, окончательное значение
    «R» всегда будет суммой их всех. Расчет внизу изображения
    работает для любого числа последовательно соединенных значений, вы просто продолжаете добавлять их в
    список др.

    РЕЗИСТОРЫ, ПОДКЛЮЧЕННЫЕ ПАРАЛЛЕЛЬНО:

    При параллельном соединении резисторов вычисления немного усложняются.
    более хитрый. На рисунке слева показаны три резистора, соединенные параллельно. Мы будем
    не занимайтесь тем, что представляют собой три отдельные ценности, а сосредоточьтесь на том, что
    окончательное значение «R» будет получено с использованием примерных значений. Расчет у подножия р.
    изображение работает для любого количества значений, подключенных параллельно, вы просто продолжаете добавлять их в
    список других внутри скобок. Для наших целей допустим, что R1 равен 47K, R2 равен
    150К, а R3 820К. Формула прямой линии для конечного значения: «Р» = 1/(
    (1/R1) + (1/R2) + (1/R3) ).

    В этой формуле, похоже, много ненужных круглых скобок (квадратных скобок),
    и вот причина; почти во всех расчетах электроники вам нужно использовать
    калькулятор, который отдает приоритет функциям умножения и деления, и большинство научных
    калькуляторы работают таким образом. К сожалению, многие «базовые» калькуляторы этого не делают, поэтому
    были показаны дополнительные скобки, чтобы компенсировать те, которые работают с цифрами в
    порядок их ввода. С научным калькулятором вы можете использовать упрощенный
    формула прямой линии; «R» = 1/(1/R1 + 1/R2 + 1/R3).

    Важно определить значения в скобках перед применением окончательного
    Функция «1/». Если вы этого не сделаете, то формула станет 1/R1+1/R2+1/R3=? если ты
    попробуйте это на своем калькуляторе, используя наши примерные значения, вы, вероятно, подумаете, что получили
    неправильный ответ (0,02916…), но это не так. На самом деле вы имеете полное право
    ответ, ему просто не хватает последней функции «1/».

    Если в вашем калькуляторе есть «1/X» (единица, разделенная на то, что показано на
    дисплей), затем нажмите эту кнопку сейчас. Если эта функция недоступна, поместите
    результат в памяти (убедившись, что там ничего не было), очистить дисплей
    а затем введите «1 MR=» или другую подобную последовательность. Результат должен быть
    34,29K (34 290,29005 Ом), что верно. Итак, результирующее значение всех трех
    резисторы, соединенные параллельно, составляют 34,29 кОм.

    ДЛЯ ЧЕГО ДРУГОЙ ТРЕУГОЛЬНИК?

    На рис. 2 слева показан второй наиболее
    часто используемый треугольник закона Ома. К этому можно подойти точно так же, как и к
    выше, только на этот раз он используется для расчета мощности, напряжения и тока.
    объяснения здесь таковы; Ток равен мощности, деленной на напряжение (I=P/V), мощность равна
    Ток умножается на напряжение (P=VxI), а напряжение равно мощности, деленной на ток (V=P/I).


    ДЕМОНСТРАЦИЯ НА ПРИМЕРЕ:
    Чтобы продемонстрировать использование этого треугольника, мы применим его к обычному электрическому/электронному
    компонент — трансформатор. Их характеристики обычно указываются в терминах
    их выходное напряжение вторичной обмотки вместе с мощностными возможностями — в ВА —
    это напряжение. Термин «ВА» означает ватты и получен из формулы
    «Вольты на Амперы» (отсюда — ВА). Обозначается буквой «П» в
    Треугольник закона Ома.

    КАКОЙ ТРАНСФОРМАТОР Я ДЕЛАЮ
    НЕОБХОДИМОСТЬ ?
    Допустим, у вас есть цепь на 9 вольт, которая потребляет 1,5 ампера тока. Вы хотите знать, если
    трансформатора с номиналом 9 В при 25 ВА будет достаточно для питания вашей схемы. Ты
    уже есть две величины от трансформатора — напряжение (V) и мощность (P или
    ВА), и из них вы хотите узнать, каким будет доступный ток (I).



    Используя формулу «I = P/V» из треугольника, результат: 25/9 = 2,77
    ампер Таким образом, этот трансформатор подойдет для ваших потребностей в 1,5 ампера. Что касается безопасности,
    если цепь будет постоянно потреблять определенное количество тока, независимо от
    каков может быть этот ток, всегда используйте трансформатор с запасом по крайней мере на 50% больше.
    ток, чем требует ваша схема. Никогда не используйте устройство с «достаточным» током,
    потому что он станет слишком горячим, что вызовет характерные изменения напряжения и
    ток указан.
