Светодиод SMD 2835 — характеристики, сравнение и отличие от 5050, 3528
В статье пойдет речь о светодиодах SMD 2835, чем они отличаются от других и какие имеют преимущества, а также области их применения.
Содержание
- Применение
- Характеристики
- Отличия и сравнение LED SMD 3528, 2835, 5050
- Разновидности
- Недостатки
- Итоги
Применение
SMD Светодиоды в форм — факторе 2835 получили широкое применение в светодиодных лентах, лампочках и светильниках благодаря своей миниатюрности и эффективности.
Светодиоды SMD 2835 используют и в освещении, и в декоративной подсветке, например лестниц или парилки в сауне. Это отличная замена «светящихся» вывесок на неоновых трубках и галогеновым прожекторам для подсветки архитектурных сооружений. Ленты на базе таких светодиодов служат ярким и надёжным решением для применения на улице и в ландшафтном дизайне.

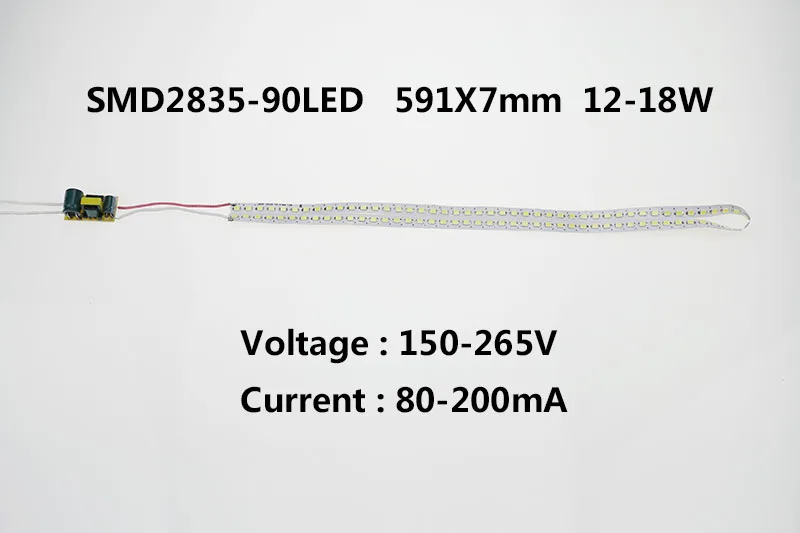

Светодиод может использоваться как в ленте, так и в дискретном виде или смонтированном в комплексе на печатных платах, а также скомпонован с источником питания, заключенном в герметичном корпусе, что позволяет использовать такие конструкции даже под водой, для освещения прудов или аквариумов. Для таких целей используют влагозащищенные светодиодные ленты.
Характеристики
Основные характеристики SMD 2835 изображены на фото ниже в виде таблицы. Из нее видно, что индекс 2835 означает габариты 2,8 мм., на 3,5 мм.
Мощность в сравнении с «конкурентами » существенно выше, что также видно из таблицы характеристик.
Угол излучения у LED SMD 2835 хороший – 120 градусов, он обеспечивает хорошее рассеивание света, т.к. в крайней зоне уровень яркости достигает 50% и более.
Только качественные светодиоды, известных производителей Philips, Osram и подобные им, могут обеспечить соответствие указанным параметрам. Низкокачественная продукция зачастую совершенно далека от заявленных мощностей, световых потоков, и цветовых характеристик!
Выпускаемые светодиоды SMD 2835 имеют разную мощность: 0,2, 0,5, 1 Вт. Стоит отметить, что чем выше мощность, тем больше он излучает тепла. Без охлаждения это приведёт к перегреву кристалла LED и его быстрой деградации (уменьшению яркости свечения) или полному выходу из строя.
Также имеет место быть и тот фактор, что номинальный ток – это рабочий ток при температурах порядка 30оС, при росте температуры ток должен снижаться, иначе неизбежен лавинообразный процесс роста тока и температуры, что в конечном итоге приведёт к выходу из строя светоизлучающего диода.
Во избежание подобных казусов, нужно обеспечить светодиоду эффективный отвод тепла, путём введения системы охлаждения — радиатора.
Рекомендуется применять на 1 Вт мощности светодиода, алюминиевый радиатор площадью 20-40 кв. см. При расчетах следует учесть температуру окружающей среды, чем выше температура эксплуатации, тем больше делаем площадь радиатора. Щадящий режим работы – ниже номинального тока, также продлит срок службы светодиода SMD 2835.
Коэффициент цветопередачи у LED SMD 2835 должен составлять не менее 75%. Эта величина отвечает за правильность восприятия цветов, человеком, освещенных предметов, данным светодиодом.
Отличия и сравнение LED SMD 3528, 2835, 5050
Светодиод 2835 был выпущен позже, чем 3528 и 5050, поэтому обладает лучшими техническими характеристиками, и способен соответственно на большее.
Отличием светодиода 2835 от 3528 является размер кристалла, он больше, как и его световой поток, номинальная мощность и светоотдача Лм/ватт. У новых светодиодов были увеличены контактные площадки, что обеспечивает более качественный теплоотвод. В качественной продукции применяются материалы корпуса с большей теплопроводностью. Высота корпуса 2835 уменьшена. Все это позволило улучшить отвод тепла от кристалла LED, и соответственно повысить срок службы.
Светоизлучающие диоды типа SMD отдают тепло в первую очередь через контактные площадки.
У светодиода SMD 2835 почти вся излучающая поверхность покрыта слоем люминофора, а у SMD 3528 только круглая область по центру, это позволило существенно увеличить площадь излучения света.
Отличие LED 2835 от 5050. Светодиод типа SMD 5050 – это 3 кристалла SMD 3528 в одном корпусе, на нижней части которого располагаются 6 выводов. Поэтому он имеет больше размеры, и его кристаллы могут включаться в цепь по отдельности.
Данный фактор даёт возможность получать RGB светодиоды или элементарную схему регулировки яркости путём выведения из работы одной ветки кристаллов, не теряя равномерности свечения изделия. При одинаковой мощности, у 2835 можно отметить большее значение светового потока. В остальном отличия такие же, как и от 3528.

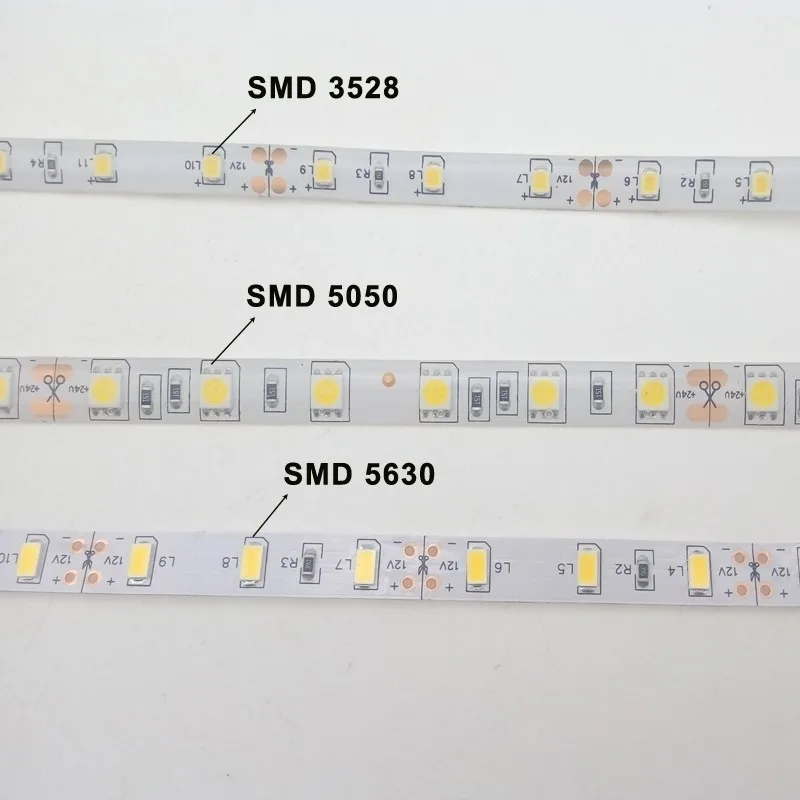

Чтобы лучше понимать, как светоизлучающие диоды отличаются между собой, посмотрите фото, и сразу все станет понятно. На фото, в сравнении, изображены характеристики.
Для закрепления полученной информации и лучшего понимания, рекомендуем посмотреть видео, автор которого проводит сравнительную оценку выше рассмотренных светодиодов.
Разновидности
Как известно получение светодиодов белого цвета – это трудная технология. Один из вариантов, это применение кристалла синего свечения, с последующим покрытием его люминофором, который собственно и даёт необходимый оттенок белого цвета.
В зависимости от потребностей вы можете купить светоизлучающие диоды тёплого, нейтрального или холодного свечения. Различная цветовая температура предоставляет возможность выбора и позволяет достигнуть желаемого результата.
В продаже встречаются цветные светодиоды SMD 2835: красные, синие, зеленые и другие.
Мы составили для вас подборку лучших светодиодов с Алиэкспресс, которые имеют лучшие отзывы и низкие цены:
- Купить светодиод SMD 2835 — холодный белый, именно эти светодиоды используются в ЖК — телевизорах LG.
- Купить светодиод SMD 3528 — можно выбрать любой цвет, отзывы только положительные, фирма CHANZON зарекомендовала себя только с хорошей стороны, часто их светодиоды можно найти в светодиодных лампах Gauss.
- Купить светодиод SMD 5050 — можно выбрать разные цвета: белый, красный, зеленый, синий, желтый. Очень быстрая доставка.
Как таковых недостатков у них нет. Единственное – в продаже не встретишь трехцветные LED RGB SMD 2835, только одноцветные.
В RGB исполнении отлично зарекомендовали себя SMD 5050 в силу своих конструктивных особенностей (как писали выше – состоят из 3 кристаллов).
Итоги
Светодиоды SMD 2835 отличаются малыми габаритами, хорошей теплоотдачей и высоким световым потоком. Благодаря увеличенной светящейся поверхности получается более широкий угол излучения света. На сегодняшний день SMD 2835 являются самыми совершенными почти по всем параметрам, и пришли на смену классическим 5050 и 3528. Выбирая, в первую очередь стоит обратить внимание на данный тип.
SMD 2835 светодиод: технические характеристики
Технические характеристики светодиодов SMD 2835: оптические, электрические параметры, типоразмер. Схема подключения SMD светодиодов 2835. Сравнение светодиодов SMD 2835, 3528, 5050.
По электрическим и оптическим параметрам у SMD 2835 много общего со светодиодом SMD 5730 мощностью 0,5 Вт. Учитывая, что площадь излучения SMD 2835 меньше в 1,7 раза, он обладает такой же светоотдачей что и SMD 5730, а значит, лучше подходит для конструирования высокоэффективных светодиодных светильников.
Форм-фактор во многом напоминает ещё один прогрессивный светодиод SMD 3014. Излучающая поверхность имеет форму прямоугольника и полностью покрыта люминофором. Корпус выполнен из термостойкого компаунда белого цвета с небольшим срезом в одном углу, указывающим на катод.
В отличие от SMD 5630 и SMD 5730 функцию теплоотводящей подложки выполняют анод и катод. Теперь их выводы размещаются не только с торцов, но и на нижней части корпуса. Эту конструктивную особенность нельзя игнорировать при сборке светодиодного светильника своими руками.
Чип светодиода пригоден для конструирования светильников широкого профиля: ленты, прожекторы, лампы, фонари уличного освещения.
SMD 2835 заслуженно пришёл на смену менее ярким моделям с индексом 3528 и 5050. Исключение составляют RGB SMD 5050, которым пока нет альтернативы в одном корпусе.
Стоит отметить, что светодиод SMD 2835 можно свободно купить как в стандартной цветовой гамме, так и в дополнительной (фиолетовый, бирюзовый, оранжевый). Наглядно ощутить всю глубину цвета и яркость можно с помощью цветной светодиодной ленты на этих чипах.
Технические характеристики SMD 2835.
Светодиоды SMD 2835 – мощные полупроводниковые источники света с прямым напряжением от 2,8В до 7,2В и силой прямого тока до 30мА.
Сила светового потока при этом в зависимости от номинала варьируется от 20лм до 63лм. В качестве материалов светоизлучающего кристалла используются Индий (In), Галлий (Ga) и Нитроген (N).
Применение легирующих добавок и разнообразных технологий производства позволяют получить различные оттенки белого свечения: чистый белый, дневной и теплый белый.
Корпус светодиодов SMD 2835 изготавливается из термоустойчивого пластика, линза – из прозрачной эпоксидной смолы.
Отличительной особенностью представленных светодиодов является большая контактная площадка (теплоотводящая подложка), обеспечивающая дополнительный отвод тепла, накапливаемого в процессе свечения.
Типоразмер 2835 указывает на габаритные размеры светодиода – 2,8×3,5 мм.
Монтируются светодиоды на поверхность по SMD-технологии (Surface Mounted Device) с помощью групповой пайки или с использованием термо воздушной паяльной станции. Процесс оплавления рекомендуется проводить в атмосфере азота при соблюдении временно-температурных условий пайки.
Катодный вывод чип-светодиодов 2835 визуально определяется небольшим срезом угла корпуса и более коротким выводом. При подключении питания следует учитывать полярность светодиодов.
Также запрещено подключать светодиоды напрямую к источнику питания. В качестве ограничительного стабилизатора тока необходимо использовать драйверы питания или резисторы. При этом на каждую цепочку последовательно соединенных светодиодов подключается отдельный резистор.
Повышенная рабочая температура среды составляет не более +85°С, пониженная рабочая температура – не ниже -40°С. Потери мощности не превышают 200 мВт. Угол свечения широкий – 120°. Срок службы не менее 10 000 ч.
В качестве примера рассмотрим характеристики SMD 2835 белого цвета свечения с цветовой температурой 5500°K.
В зависимости от состава люминофора white SMD 2835 выпускается в тёплом, нейтральном и холодном белом свете с коэффициентом цветопередачи не менее 75%.
Максимально допустимый прямой ток равен 180 мА, импульсный – 400 мА с шириной импульса до 10% от периода. При этом разброс прямого напряжения может составить 2,9-3,3В.
Излучаемый световой поток достигает 50 лм с углом рассеивания 120°. Работая на номинальном токе, white SMD 2835 рассеивает порядка 0,5 Вт мощности и требует дополнительного охлаждения, при этом диапазон рабочих температур светодиода составляет от -40 до +65 °C.
Все приведенные характеристики подразумевают использование светодиодов с индексом 2835 при температуре окружающей среды Ta=25°C. Однако в реальности чип работает в гораздо менее комфортных условиях. Отводу тепла мешает защитный силиконовый слой или рассеиватель лампы, да и температура в комнате порою выше, чем 25°C.
На первом графике видно, что номинальный ток 180 мА можно подавать на светодиод только при Ta=0…30°C. С ростом температуры рабочий ток необходимо снижать, чтобы не перегреть кристалл. Уже на 80 градусах ток следует ограничить на уровне 50 мА, что и делают малоизвестные китайские производители светодиодной продукции. Не заботясь об эффективном охлаждении, они умышленно занижают рабочий ток.
В реальности можно рассчитывать на светоотдачу, равную 80–90% от паспортного значения. Ещё более сильно на световой поток влияет величина прямого тока, 100% светоотдача возможно лишь при 180 мА, а для этого нужен идеальный отвод тепла.
Если рассматривать, допустим, низкокачественные китайские светодиодные лампы, где реальный ток на одном чипе равен около 50 мА, то относительный световой поток будет составлять не больше 25% от номинала. Кроме этого светоотдача плавно снижается во время работы светодиодов и спустя 3000 часов составит около 95% от исходного состояния. Наглядно это показано на следующем графике. Заниженная светоотдача и рабочий ток вовсе не показатель подделки, эти параметры характеризуют реальные условия работы светодиода в чипе SMD 2835.
Схема подключения SMD светодиодов 2835.
Для обеспечения максимальной долговечности работы светодиодов SMD 2835 рекомендуется подключать их последовательно к номиналам сопротивлений. При этом стоит помнить, что максимально надёжной схема будет в том случае, если на каждую цепочку последовательно соединенных светодиодов выделено отдельное сопротивление (резистор).
При монтаже светодиодов нужно использовать токоограничивающий резистор для уменьшения тока, проходящего через светодиод, иначе он очень быстро выйдет из строя. Для подбора резистора можно использовать онлайн калькулятор.
Если нужно подключить несколько светодиодов сразу, то их монтаж осуществляется последовательно. При этом стоит иметь ввиду, что все светодиоды в цепи должны быть одного типа, а источник питания должен иметь достаточную мощность и обеспечивать напряжение, превышающее суммарное напряжение всех светодиодов.
Если нужно собрать схему с несколькими параллельными цепями последовательно соединенных диодов, рассчитанный номинал резистора нужно устанавливать для каждой из цепей. Нельзя подключать несколько светодиодов в параллели с помощью одного резистора, так как светодиоды имеют разброс параметров и требуют различные прямые напряжения, что делает такое подключение практически нерабочим.
Сравнение светодиодов SMD 2835, 3528, 5050.
SMD 2835 был выпущен позже, чем 3528 и 5050, поэтому обладает лучшими техническими характеристиками, и способен соответственно на большее.
Отличием светодиода 2835 от 3528 является размер кристалла, он больше, как и его световой поток, номинальная мощность и светоотдача Лм/ватт. У новых светодиодов были увеличены контактные площадки, что обеспечивает более качественный теплоотвод.
В качественной продукции применяются материалы корпуса с большей теплопроводностью. Высота корпуса 2835 уменьшена. Все это позволило улучшить отвод тепла от кристалла LED, и соответственно повысить срок службы.
Светоизлучающие диоды типа SMD отдают тепло в первую очередь через контактные площадки. У светодиода SMD 2835 почти вся излучающая поверхность покрыта слоем люминофора, а у SMD 3528 только круглая область по центру, это позволило существенно увеличить площадь излучения света.
Отличие LED 2835 от 5050. Светодиод типа SMD 5050 – это 3 кристалла SMD 3528 в одном корпусе, на нижней части которого располагаются 6 выводов. Поэтому он имеет больше размеры, и его кристаллы могут включаться в цепь по отдельности. Данный фактор даёт возможность получать RGB светодиоды или элементарную схему регулировки яркости путём выведения из работы одной ветки кристаллов, не теряя равномерности свечения изделия. При одинаковой мощности, у 2835 можно отметить большее значение светового потока. В остальном отличия такие же, как и от 3528.
На видео показан процесс пайки светодиодов SMD 2835.
