Все, что вам нужно для его создания

На самом деле создать схему мигающего светодиода несложно, и это похоже на программу «Hello World» программиста. Вместо этого вы смотрите только на электронную версию вещей. Схема мигающего светодиода, вероятно, самая простая электронная схема для начинающих. Для простой схемы мигалки вам понадобится светодиод. Добавьте несколько других электронных компонентов, и все готово. Цель состоит в том, чтобы заставить мигать светодиод в цепи мигалки. Здесь мы рассмотрим несколько примеров принципиальных схем мигалок и их приложений. Кроме того, вы узнаете, как создавать различные схемы мигалки.



Содержание

1. Для чего нужна схема мигания?



Эта простая схема используется в различных приложениях. С помощью электрической лампы-мигалки можно построить несколько электронных схем, таких как:

  • Детектор молнии.
  • Индикатор низкого заряда батареи.
  • Высокое напряжение питания Micropower.
  • Полицейская сирена.
  • Контроллер стеклоочистителя.
  • Автономный импульсный источник питания.
  • Емкостный зонд.
  • Диммер лампы.
  • Емкостной зонд с звуковым сигналом.



 (светодиод полицейской сирены)



У вас есть возможность использовать реле или транзисторы, а также другие компоненты, такие как микроконтроллер, чип 555-Timer или инвертор, которые также являются жизнеспособными альтернативами.

Ниже приведено пошаговое руководство по сборке первичной схемы мигающего устройства с использованием компонентов, упомянутых выше.



(Различные компоненты для сборки печатной платы)



Хотя этот заряд сначала проходит через резистор R2.

За это короткое время реле переходит в противоположное положение, и это напряжение катушки реле переводит светодиод во включенное состояние.

Когда конденсатор разряжается, реле возвращается в исходное состояние. Фактически светодиод гаснет.

Цикл продолжается снова и снова. Этот цикл вызывает эффект мерцания.

Для установки этой простой схемы требуется несколько компонентов. В их состав входят:

  • Источник питания (5-12)В.
  • Реле 6 В.
  • Конденсатор емкостью 1000 мкФ.
  • Резистор 2,2 кОм.
  • Любой светодиод нужного цвета.



(мигающая схема с использованием реле)



Дальнейшие действия



Сначала подключите светодиод к резистору, спаяв металлические полоски вместе. Обязательно припаяйте омический резистор к отрицательной клемме светодиода.

Далее вам нужно припаять катушку-1 реле к стандартному контакту.

После этого установите конденсатор, соединив его плюсовую клемму с катушкой-2 реле. Другой конец подключается к стандартному контакту на реле.

Теперь припаяйте положительный вывод конденсатора к соответствующей ножке светодиода.



( LED )



Затем припаяйте отрицательную полосу светодиода и резистор к открытому контакту реле.

Последним шагом является подключение провода с источником питания постоянного тока к цепи светодиода. Источник питания желательно установить ниже 12В.

Подключите плюсовой провод питающего напряжения к плюсовой ножке светодиода. Минусовая часть идет на пайку с нормально замкнутым контактом реле.

Теперь ваша схема готова. Итак, включите источник питания и наблюдайте за миганием светодиода.

https://youtu.be/4FUNpWvFOSQ. Инженеры также называют его нестабильным мультивибратором.

Обычная транзисторная схема светодиода представляет собой «двухпроводную» мигалку. Можно настроить, подключив аккумулятор и нагрузку последовательно.

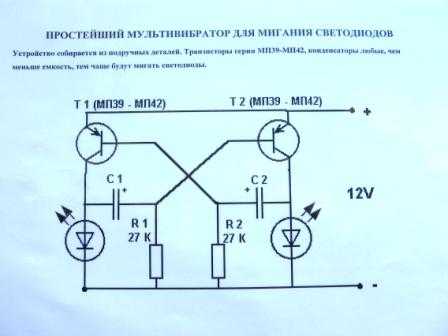

Чтобы построить мигалку с двумя светодиодами на транзисторах, вам нужно контролировать ток и напряжение с помощью конденсаторов, резисторов и диодов. Тем не менее, детали, которые вам понадобятся для этой схемы с двумя светодиодами, включают:

  • Два светодиода нужных цветов.
  • Два транзистора BC547B.
  • Два резистора по 100 кОм
  • Два резистора по 470 Ом.
  • Два конденсатора по 10 мкФ (С1 и С2).
  • Макет.
  • Несколько перемычек.
  • А 9В блок питания.

(конденсаторы на борту)

Шаги, посвященные

(Диаграмма для мигающих двух светодиодов с использованием транзисторов)

Начало начало, вам нужно сначала, чтобы установить транзисторы. Вы делаете это, подключая один конец каждого транзистора к перемычкам вашей шины питания. Затем соединение идет к эмиттерам транзисторов.

Затем установите конденсаторы. Соедините конец +ve C1 с концом коллектора T2. Затем припаяйте минусовую клемму C1 к основанию T1 вместе. Повторите этот же процесс для C2.

Затем введите резисторы на 100 кОм, подключив их к T1 и T2. Биметаллическая полоса с одного конца резистора соединяется с базовой клеммой транзистора. Затем вы подключаете противоположную проводящую полосу к земле. Повторите тот же процесс для двух транзисторов.



Далее следует добавление светодиодов. Теперь вы припаиваете светодиоды к резисторам на 470 Ом.

Один провод от первого резистора идет к коллекторной части Т1. Второй резистор вы затем подключаете к клемме плюсового провода первого светодиода. После этого вы подключаете -ve конец светодиода к земле.

Повторите описанный выше шаг для светодиода и другого резистора.

Последним шагом является подача питания на схему. Подключите источник питания 9 В к светодиодам и наблюдайте за мигающими импульсами.

На этом этапе вы можете принять решение об изменении номиналов конденсаторов. При этом вы можете изменить скорость двойного флешера.





2.3 Создание схемы светодиодной мигающей лампы с использованием микросхемы таймера 555 Используя его в соответствующем соединении, вы можете генерировать импульсы тока через различные промежутки времени, и вы задаете частоту импульсов с помощью резисторно-конденсаторной сети.

Сначала нужно перевести микросхему таймера 555 в нестабильный режим. Таким образом, он может генерировать импульсы.

Затем микросхема переключается между состояниями ON-OFF или HIGH-LOW. Это поведение также является причиной того, что мы называем его режимом осциллятора. Генератор таймера 555 создает сигналы прямоугольной формы.

Вам понадобится несколько компонентов, чтобы установить эту уникальную схему светодиодной мигалки. Вам понадобятся следующие детали:



  • Микросхема таймера 555.
  • 9-вольтовая батарея или источник питания постоянного тока.
  • Зажим для аккумулятора.
  • Светодиод (любой цвет на выбор).
  • 2 резистора по 47 кОм.
  • Резистор 470КОм.
  • Конденсатор 1 мкФ.
  • Некоторые перемычки
  • Печатная плата.

(Светодиодная схема с использованием чипа 555 таймера)

Источник: https://www. youtube.com/watch?v=t8p3o5lpmog

Следуйте

. Первым шагом является установка микросхемы таймера 555 на печатной плате. Примите меры предосторожности, чтобы установить его правильно. В противном случае при подключении к источнику питания микросхема сгорит.

Затем используйте провод короткой перемычки и соедините -ve контакт IC (контакт 1) с землей.

Затем подключите контакт 8 к верхнему ряду макетной платы (VCC). Аналогичным образом подключите перемычку между контактами 8 и 4.

К положительной клемме конденсатора подключите контакт 2. Затем подключите отрицательную клемму к земле.

Затем с помощью другой перемычки соедините контакты 2 и 6.

Следующим шагом будет подключение контактов к резисторам. Подключите контакты 6 и 7 к резистору 470 кОм. После этого подключите второй резистор 47 кОм к контакту 7 и подключите его к VCC.

Одна полоска другого резистора 1 кОм подключается к выходному контакту 3, а другой конец подключается к пустой строке печатной платы.

Затем вы подключите резисторы к светодиоду. Положительный вывод светодиода подключается к резисторам. Затем -ve часть переходит в Ground.

Наконец, используйте зажим для аккумулятора, чтобы удерживать аккумулятор на месте. Красный провод батареи идет к VCC, а черный к земле.

Когда на схему подается питание, ваш светодиод будет мигать.

Существуют и другие способы сборки светодиодных мигалок. Некоторые используют помощь микроконтроллера, такого как Arduino. Подключение мигающих светодиодов на плате Arduino называется схемой мигания светодиодов Arduino.



(плата Arduino и другие светодиодные компоненты)



Вывод



Существует несколько конфигураций светодиодной схемы лампы-мигалки. В основном составе этих схем используются пассивные электронные компоненты, включая транзисторы, резисторы, конденсаторы и светодиод.

Однако все они работают по одному принципу – вызывать непрерывное мигание светодиода. Вы можете регулировать скорость мигания света, манипулируя значением конденсаторов. Или в некоторых случаях с помощью ИС 555-таймера. Думаете о строительстве и не знаете, с чего начать? Свяжитесь с нами для всех ваших потребностей в электронных компонентах.





Практические схемы светодиодных индикаторов и мигалок


» Перейти к разделу «Дополнительно»

Наиболее широко используемым из всех оптоэлектронных устройств является простой светодиод (светоизлучающий диод), который излучает довольно узкую полосу пропускания видимого (обычно красного, оранжевого, желтого или зеленого) или невидимого (инфракрасного) света, когда его внутренний диодный переход возбуждается прямым электрическим током.

Светодиоды имеют типичный КПД преобразования энергии в свет примерно в 10–100 раз выше, чем у простой лампы накаливания с вольфрамовой нитью, и имеют очень короткое время отклика (менее 0,1 мкс по сравнению с 10 с или 100 с миллисекунд для вольфрамовой лампы), и, таким образом, широко используются в качестве визуальных индикаторов и простых «мигающих лампочек». Разнообразие таких схем показано в этой статье.

ОСНОВНЫЕ СВЕДЕНИЯ О СВЕТОДИОДАХ

ВВЕДЕНИЕ

На рис. 1 показан стандартный символ, который используется для обозначения светодиода в этой статье, вместе с его основными обозначениями клемм анода (a) и катода (k) .

РИСУНОК 1. Стандартный светодиодный символ вместе с обозначениями его клемм.


Светодиоды представляют собой диоды с p-n переходом, обычно изготавливаемые из полупроводниковых материалов типа арсенида галлия (GaAs) или арсенида алюминия-галлия (AlGaAs), и излучают свет при возбуждении прямым током.

При пропускании полезного прямого тока через них вырабатывается примерно 2 В; На рис. 2 приведены типичные значения прямого падения напряжения (Vf) для стандартных светодиодов диаметром 5 мм разного цвета при прямом токе 20 мА.

ЦВЕТ Красный Оранжевый Желтый Зеленый Синий
В f (типовой) 2,1 В 2,2 В 3,3 В

РИСУНОК 2. Типичные значения прямого напряжения стандартных светодиодов при ограниченном токе 20 мА.


Если светодиод имеет обратное смещение, он начинает пропускать значительный ток при довольно низком значении напряжения (обычно от 3 до 5 В) и, в конечном итоге, лавинообразный (стабилитрон) при более высоких напряжениях.

Светодиоды доступны в различных стилях, наиболее популярным из которых является «круглый» тип, основная форма которого показана на . Рисунок 3 и который легко доступен со стандартными размерами диаметра 3 мм, 5 мм, 8 мм или 10 мм. В круглых светодиодах используется прозрачный или цветной пластиковый корпус с линзой, встроенной в его купол, и они предназначены для просмотра торцом в сторону купола, как показано на схеме.

РИСУНОК 3. Типичные физические характеристики «круглых» светодиодов и способы определения их полярности.


Корпус светодиода имеет «плоскую» идентификацию полярности, отформованную на боковой стороне его основания рядом с выводом катода, который обычно короче, чем вывод анода, если он не обрезан. Доступны специальные фитинги для крепления светодиодов большинства размеров к передним панелям и т. д.

Одним из важных, но неоднозначно названных параметров светодиодов является «угол обзора», в крайних точках которого интенсивность оптического излучения светодиода падает до половины его максимального осевого значения. Некоторые светодиоды дают рассеянный свет, при котором интенсивность света постепенно падает за пределами угла обзора и, таким образом, хорошо различима в широком диапазоне углов; другие (особенно «гиперяркие») имеют резко сфокусированный выходной сигнал, в котором интенсивность света очень резко падает за пределами указанного угла обзора.

Светодиоды доступны в пяти различных категориях «яркости», которые обычно известны как «Стандартная», «Высокая яркость», «Суперяркий», «Сверхъяркий» и «Сверхъяркий». Уровень яркости обычно указывается в милликанделах (мкд), при этом светодиод пропускает рабочий ток 20 мА. В таблице на рис. 4 представлены типичные значения оптической выходной мощности и угла обзора для пяти типов 5-мм круглых светодиодов. Обратите внимание в столбце «красный» светодиод, что устройства Ultrabright и Hyperbright (в которых используются водопрозрачные линзы) в 143 и 500 раз ярче, соответственно, чем стандартный красный светодиод.

Тип светодиода Угол обзора Красный Зеленый Оранжевый
Стандартный 60° 7мкд 5.2мкд 8мкд
Высокая яркость 40° 30мкд 25мкд 50мкд
Супер яркий 30° 125мкд 120мкд 140мкд
Сверхъяркий 25° 1000мкд
гиперяркий 25° 3500мкд

РИСУНОК 4. Типичные значения оптической выходной мощности — в милликанделах — пяти основных типов 5-мм круглых красных, желтых и зеленых светодиодов.


При использовании светодиод должен быть подключен последовательно с токоограничивающим устройством, таким как резистор. На рис. 5 показано, как вычислить значение сопротивления (R), необходимое для получения определенного тока при определенном напряжении питания постоянного тока. Таким образом, если красный светодиод должен работать при токе 20 мА от источника питания 10 В, R необходимо значение (10–2 В)/0,02 А = 400 R. На практике резистор R можно подключить либо к аноду, либо к катоду светодиода.

РИСУНОК 5. Метод нахождения значения R для заданных VS и If.


Светодиод можно использовать в качестве индикатора в цепи переменного тока, подключив его обратно параллельно кремниевому диоду IN4148 (или аналогичному), как показано на рис. Рисунок 6 , чтобы предотвратить обратное смещение светодиода; в этом режиме светодиод питается током полуволны, поэтому — для заданной яркости — значение «R» должно быть уменьшено вдвое по отношению к указанному в цепи постоянного тока рис. 5 .

РИСУНОК 6. Использование светодиода в качестве индикатора в цепи переменного тока.


СВЕТОДИОДЫ СПЕЦИАЛЬНОГО НАЗНАЧЕНИЯ

Светодиоды легко доступны в различных формах специального назначения, наиболее известными из которых являются тип «прямого подключения», тип «мигалки» и многоцветные типы.

Светодиоды прямого подключения предназначены для прямого подключения к источнику постоянного или переменного напряжения с фиксированным значением. Типы постоянного напряжения имеют базовую форму, показанную на рис. 7(a) , и включают токоограничивающий резистор, который размещен в корпусе светодиода в типах 5 В и 12 В или в одном из выводов светодиода в типах с более высоким напряжением. Типы напряжения переменного тока (обычно предназначенные для использования с источниками питания 110 В или 240 В) имеют базовую форму, показанную на рис.

РИСУНОК 7. Базовая форма прямого подключения светодиода постоянного тока (a) и мигающего светодиода (b) .


Мигающие светодиоды имеют базовую форму, показанную на рис. 7(b) , и имеют встроенную интегральную схему, обеспечивающую эффект мигания. Они доступны в красном, зеленом и желтом цветах, имеют типичную частоту мигания 2 Гц и могут (обычно) использовать источники постоянного тока от 6 до 12 В.

Многоцветные светодиоды на самом деле состоят из двух светодиодов. На рис. 8 показано «двухцветное» устройство, состоящее из красного и зеленого светодиодов, соединенных встречно-параллельно, так что зеленый цвет генерируется при подключении устройства с одной полярностью, а красный — при противоположном. обратная полярность. Это устройство полезно в качестве индикатора полярности или нуля.

РИСУНОК 8. Двухцветный светодиод фактически содержит два светодиода, соединенных обратно параллельно.


На рис. 9 показан другой тип многоцветного светодиода, который иногда называют «трехцветным». Он состоит из зеленого и красного светодиодов, установленных в трехконтактном корпусе с общим катодом. Это устройство может генерировать зеленый или красный цвета, включая только один светодиод за раз, желтый цвет, включая оба светодиода на равные количества, или любой цвет между зеленым и красным, включая оба светодиода в соответствующих соотношениях.

РИСУНОК 9. Многоцветный светодиод, дающий три цвета от двух переходов.


СХЕМЫ С НЕСКОЛЬКИМИ СВЕТОДИОДАМИ

Если несколько светодиодов должны питаться от одного источника питания, это можно сделать, подключив все светодиоды последовательно, как показано на рис. 10 , при условии, что напряжение питания значительно выше сумма прямых напряжений отдельных светодиодов.

РИСУНОК 10. Светодиоды , соединенные последовательно и управляемые через один токоограничивающий резистор.


Таким образом, эта схема потребляет минимальный общий ток, но ограничена количеством светодиодов, которыми она может управлять. Однако любое количество этих основных схем может быть подключено параллельно, так что любое количество светодиодов может питаться от одного источника, как показано в схеме с шестью светодиодами в рис. 11 .

РИСУНОК 11. Любое количество цепей, показанных на рисунке 10, можно соединить параллельно для управления любым количеством светодиодов.


Альтернативным способом одновременного питания нескольких светодиодов является простое подключение Рисунок 5 цепей параллельно, как показано на Рисунок 12 . Обратите внимание, однако, что эта схема очень расточительна по току питания (который равен сумме токов отдельных светодиодов).

РИСУНОК 12. Эта схема может управлять любым количеством светодиодов, но за счет большого тока.


На рис. 13 показана схема управления светодиодами, в которой все светодиоды соединены непосредственно параллельно. Часто эта схема не будет работать правильно, потому что неизбежные различия в прямых характеристиках светодиодов приводят к тому, что один светодиод потребляет большую часть или весь доступный ток, оставляя мало или совсем ничего для остальных светодиодов.

РИСУНОК 13. Эта схема управления светодиодом может не работать; один светодиод может потреблять большую часть тока.


СХЕМЫ СВЕТОДИОДНЫХ МИГАЛОК

ПРОСТЫЕ КОНСТРУКЦИИ

Одним из простейших типов схем светодиодных индикаторов является светодиодный сигнализатор, в котором один светодиод постоянно включается и выключается, обычно с частотой одна или две вспышки в секунду. Мигалка с двумя светодиодами представляет собой простую модификацию этой схемы, но устроена так, что один светодиод включается, когда другой выключается, или наоборот.

На рис. 14 показана практическая схема транзисторной мигающей лампы с двумя светодиодами, которую можно преобразовать в односветодиодную, просто заменив ненужный светодиод на короткое замыкание.

РИСУНОК 14. Транзисторная схема мигания с двумя светодиодами работает на частоте около 1 Гц.


Здесь Q1 и Q2 подключены как простой нестабильный мультивибратор с частотой 1 Гц, в котором Q1 и LED1 включаются, а Q2 и LED2 выключаются, и наоборот, и в котором нестабильные скорости переключения контролируются значениями C1- R3 и C2-R4.

На рис. 15 показана версия ИС двухсветодиодной проблесковой маячки, основанная на ИС таймера 555 или 7555, которая подключена в нестабильном режиме, при этом ее основные постоянные времени определяются значениями C1 и R4 и дают частоту циклов. около 1 Гц (одна вспышка в секунду). Действие схемы таково, что выходной контакт 3 микросхемы попеременно переключается между землей и положительным уровнем напряжения питания, попеременно втягивая LED1 через R1 или зажигая LED2 через R2. Схема может быть преобразована для работы с одним светодиодом, если исключить LED2 и R2.

РИСУНОК 15. Микросхема с двумя светодиодами мигает с частотой около 1 Гц.


На рис. 16 показана полезная модификация приведенной выше схемы, в которой частота мигания сделана переменной через RV1, а две пары последовательно соединенных светодиодов соединены в виде креста так, чтобы визуальная индикация попеременно переключалась между горизонтальной полосой (светодиоды 1 и светодиоды 2 включены) и вертикальной полосой (светодиоды 3 и светодиоды 4 включены), образуя визуально интересный дисплей. Частота циклов варьируется от 0,3 до 3 вспышек в секунду.

РИСУНОК 16. Частота мигания четырех светодиодов с двойной полосой варьируется от 3 до 0,3 мигания в секунду.


СВЕТОДИОДНЫЕ МИГАЛКИ С МИКРОМОЩНОСТЬЮ

Простые схемы светодиодных мигалок типов, показанных на рисунках с 14 по 16 потребляют средний рабочий ток в несколько миллиампер. Микромощные светодиодные мигалки, с другой стороны, потребляют средний рабочий ток, который измеряется в микроамперах (обычно в диапазоне от 2 мкА до 150 мкА), и предназначены в основном для использования в питающихся от батареи «аварийных индикаторах», «состоянии батареи» и «взломщике». отпугивающие приложения.

В аварийных индикаторах можно использовать микромощные светодиодные мигалки для обозначения положения аварийных выходов, фонарей, факелов, тревожных кнопок или предохранительного оборудования и т. д. в темных условиях (возможно, из-за отказа основной системы освещения) . При использовании в качестве индикаторов состояния батареи они часто устанавливаются в дымовых извещателях и других слаботочных устройствах с длительным сроком службы, которые питаются от батарей от 4,5 В до 12 В. При использовании в качестве средства защиты от взлома они хорошо подходят к реальным или фиктивным устройствам управления охранной сигнализацией, блокам сигнализации/сирены, камерам видеонаблюдения и т. д.

Чтобы понять основные принципы микромощных светодиодных мигалок, вы должны сначала узнать некоторые основные факты, касающиеся визуального восприятия, а именно:

  1. Человеческий глаз и мозг резко реагируют на внезапные изменения зрительных образов или уровней освещенности; он особенно чувствителен к некоторым типам мигающего света. На рис. 17 показана типичная «световая вспышка» комбинации человеческого глаза и мозга при воздействии яркого светового импульса, генерируемого светодиодом.
  2. Примечание из Рисунок 17 о том, что вспышка должна присутствовать в течение как минимум 10 мс, чтобы можно было видеть (воспринимать) полную яркость, и что — когда вспышка прекращается — эффект «постоянства видения» вызывает довольно медленное затухание воспринимаемой яркости , обычно требуется 20 мс, чтобы упасть до 50% от его максимального (до выключения) значения. Следовательно, глаз может видеть мигающие огни как отдельные вспышки, только если они разделены периодом не менее 20 мс; если расстояние между ними меньше 20 мс, они воспринимаются (из-за эффекта «постоянства зрения») как непрерывный свет.
  3. Также обратите внимание на Рисунок 17 , что — если вспышки разделены по крайней мере 20 мс — мозг «видит» отдельные вспышки с полной яркостью, если они имеют продолжительность 10 мс или более, но видит их с уменьшающейся яркостью при длительности ниже 10 мс (вспышка 2 мс появляется примерно при 1/5 истинной яркости; воспринимаемая яркость быстро падает при длительности менее 1 мс). Воспринимаемая продолжительность вспышки 20 мс (30 мс) всего на 50% больше, чем у вспышки 10 мс (20 мс).
  4. Человеческий глаз и мозг очень сильно притягиваются мигающими огнями с периодами повторения примерно от 0,5 до 5 секунд, но менее привлекательны мигающими огнями с периодами повторения выше или ниже этого диапазона.
  5. Современные недорогие сверхъяркие светодиоды, генерируя световой импульс длительностью 10 мс или более, обеспечивают уровень яркости, достаточно привлекательный для большинства практических целей, при импульсном токе 2 мА.

РИСУНОК 17. Типичная реакция «вспышки света» комбинации человеческого глаза и мозга.


Если сложить воедино вышеприведенные факты, то окажется, что «идеальный» микромощный светодиодный фонарик — при использовании сверхъяркого светодиода — должен генерировать импульс длительностью (d) 10 мс при токе (I) 2 мА при периоде повторения (p) 2 секунды (= 2000 мс). Обратите внимание, что в этих условиях означает ток (I означает ) светодиода

I означает = I x d/p

и в этом конкретном примере составляет всего 10 мкА (при 30-секундном периоде повторения I означает, что составляет 0,67 мкА в минуту).

На практике фактический средний ток, потребляемый микромощной светодиодной мигалкой, равен сумме токов светодиода и драйвера и неизбежно превышает минимальное значение, указанное выше. На рисунках 18 и 19 , например, показаны две альтернативные микромощные схемы светодиодных мигалок, которые при питании от источников питания 6 В потребляют суммарный ток 86 мкА и 12 мкА соответственно.

Схема Рис. 18 разработана на основе микросхемы таймера CMOS 7555, которая используется в нестабильном режиме и обычно потребляет ток без нагрузки 75 мкА при 6 В. В этом режиме C1 попеременно заряжается через R1-R2 и разряжается только через R2, тем самым генерируя сильно асимметричную форму выходного сигнала на контакте 3, который затягивает светодиод через токоограничивающий резистор R3 во время короткой части «разряда» каждого рабочего цикла. цикл.

РИСУНОК 18. Детали схемы и характеристик микромощного светодиодного мигающего устройства на базе 7555.


В таблице (рис. 18) приведены характеристики схемы при оптимизации для работы при различных точечных напряжениях в диапазоне от 3 В до 12 В.

Схема Рис. 19 разработана на основе микросхемы CMOS 4007UB, которая содержит две комплементарные пары транзисторов MOSFET плюс один инвертор CMOS, все они размещены в 14-контактном DIL-корпусе.

РИСУНОК 19. Эта микромощная светодиодная сигнальная схема на базе 4007UB потребляет средний ток 12 мкА при 6 В.


В этом приложении микросхема подключена как микромощный кольцевой из трех асимметричный нестабильный мультивибратор, который при питании от источника питания 6 В включает светодиод на 10 мс с двухсекундными интервалами повторения; время включения контролируется C1-R1, время выключения — C1-R2, а ток светодиода (номинал 2 мА) контролируется R4. Схема потребляет рабочий ток без нагрузки 2 мкА и ток нагрузки (при управлении светодиодом импульсами 2 мА) 12 мкА.

Обратите внимание, что базовая схема из Рисунок 19 можно использовать при любом напряжении питания в диапазоне от 4,5 В до 12 В, но фактические значения компонентов должны выбираться в соответствии с конкретным используемым напряжением питания. Также обратите внимание, что при напряжении питания 6 В или выше схема может управлять двумя или более последовательно соединенными светодиодами без увеличения общего потребляемого тока, при условии, что значение R4 изменено, чтобы установить ток включения светодиода на уровне 2 мА.

Таблица в Рисунок 20 показывает номинальный срок службы различных типов щелочных элементов/батарей при непрерывном питании различных типов микромощных светодиодных мигалок.

  Нагрузка 12 мкА Нагрузка 86 мкА Нагрузка 320 мкА
Щелочные
Тип элемента/батареи
Емкость
(на элемент или батарею)
Ежемесячный расход емкости и прогнозируемый срок службы элемента/батареи
Слив Жизнь Слив Жизнь Слив Жизнь
ААА 1 Ач 0,88% 3,3 года 6,28% 1,0 года 23,4% 0,3 года
АА (1,5 В) 2 Ач 0,44% 4,0 года 3,14% 1,7 года 11,7% 0,6 года
С (1,5 В) 6,5 Ач 0,135% 4,6 года 0,97% 3,2 года 3,6% 1,6 года
Д (1,5 В) 13 Ач 0,07% 4,8 года 0,48% 3,9 года 1,8% 2,4 года
ПП3 (9В) 0,55 Ач 1,59% 2,6 года 11,4% 0,6 года 42,5% 0,2 года

РИСУНОК 20. Таблица, показывающая ожидаемый срок службы различных типов щелочных элементов/батарей при питании микромощных светодиодных мигалок.


Данные относятся к схемам , рис. 18, (86 мкА при 6 В) и , рис. от производства National Semiconductor), который потребляет минимальный рабочий ток 320 мкА.

Примечание в Рисунок 20 следует, что цифры «прогнозируемого срока службы элемента/батареи» относятся к элементам/батареям, первоначальный (неиспользованный) срок службы которых составляет пять лет, т. е. в которых их заряды утекают с постоянной скоростью 1,67 % в месяц. Суммарный месячный расход потребляемой мощности равен сумме показателей утечки и нагрузки при сливе и составляет основу показателей прогнозируемого срока службы, показанных в таблице.

МИКРОМОЩНЫЕ СВЕТОДИОДНЫЕ МИГАЛКИ НИЗКОГО НАПРЯЖЕНИЯ

Базовая схема микромощных светодиодных мигалок в Рис. 19 — при соответствующем выборе номиналов компонентов — можно надежно использовать при абсолютном минимальном напряжении питания 4,5 В.
