Правила разводки электропроводки в квартире: Разводка электрики в квартире: алгоритм работы, схемы электропроводки

Содержание

Правила прокладки проводов при разводке электрики

Электрика

Монтаж электропроводки в квартире или частном доме – технически сложная работа, требующая от мастера высокой квалификации. Самостоятельная прокладка проводов без знаний правил устройства электроустановок (ПУЭ) и СНиП недопустима, так как угрожает безопасности и жизни жильцов. Пожар в частном секторе или многоквартирном доме нередко возникает из-за несоблюдения норм при работе с электрикой.

Основные требования

Разводка электропроводов осуществляется после расчета рабочей нагрузки на проводку в конкретной квартире. Специалист учитывает мощность и силу тока, необходимые для работы электрооборудования – стиральной машины, осветительных приборов, микроволновой или кухонной печи, бытовых приборов. Получив данные по реальной нагрузке на электропроводку, мастер точно представляет, какое сечение провода необходимо выбрать для разводки. Правило «нагрузки должна быть ниже силы тока» предотвратит короткое замыкание и возгорание проводки.

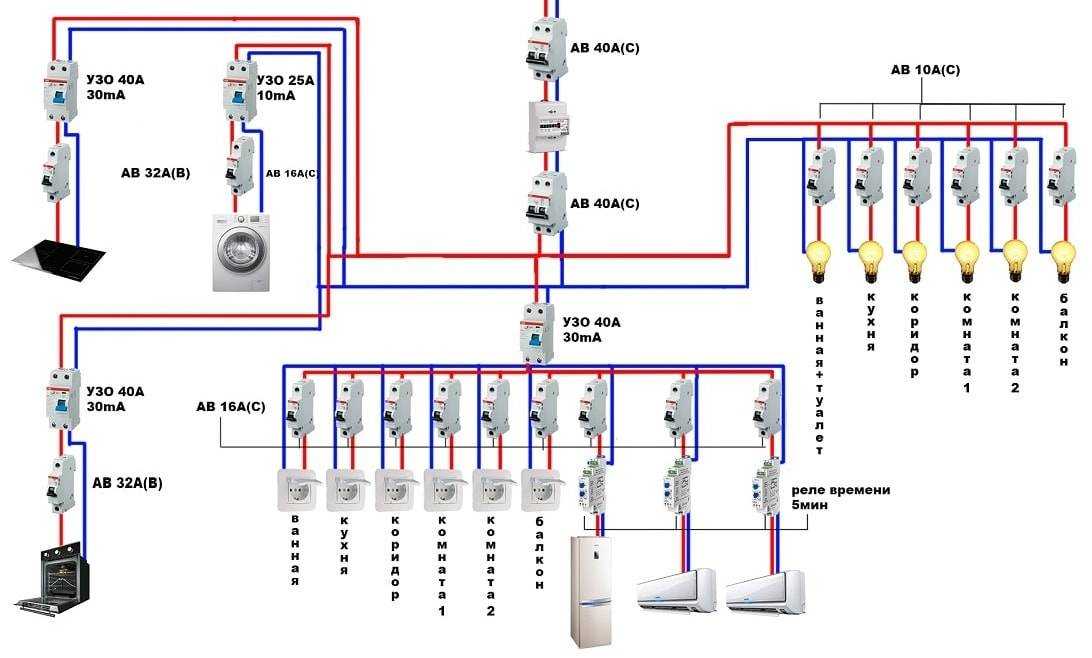

Установка распределительного щитка – УЗО – обеспечивает безопасность при превышении допустимой нагрузки на провода. При существенном скачке напряжения или длительном превышении установленного значения автомат просто отключит электричество в квартире, предотвратив пожар. Распределительная коробка должна быть пластмассовой или металлической, обеспечивающей мгновенный доступ к проводам.

Кабель для современной электропроводки должен быть исключительно трехжильным медным. Это требование связано с тем, что алюминиевые провода не способны выдержать нагрузку из-за скопления множества мощных электроприборов в квартире, а третья жила обеспечивает заземление. Установлены следующие нормы сечения кабеля и проводов:

подводка к выключателям и осветительным приборам – 1,5 мм²;
подключение к розеткам и монтаж основной проводки в квартире – 2,5²;
подключение к распределительному щитку – 6мм².

В квартире к щитку должны быть проложены три жилы: ноль (N), фаза (L) и земля (PE). Правила ПУЭ и СНиП позволяют обеспечить оптимальную нагрузку на систему и создать условия для бесперебойной безопасной работы электрики. Наличие «земли» исключает удар электрическим током, который может оказаться для человека смертельным, и предотвращает перегорание бытовых приборов. В случае пробоя фазы напряжение будет подано на корпус электроприбора, и спасти человека в этом случае может лишь заземляющая жила.

Требования к системе розеток и выключателей

Электропроводка в квартире создается по тщательно продуманной схеме. Она подчиняется правилом СНиП:

на шестиметровой площади размещается одна розетка, однако в условиях современной кухни такое требование не имеет смысла, ведь бытовых приборов в маленьком помещении больше;
выключатель размещен не ближе 100 мм от дверной ручки, лучше с правой стороны;
в ванной комнате допускается размещение розеток в случаях, если они имеют специальный уровень защиты влаги, размещены не ближе, чем в 60 см от источника воды;
выключатели расположены не ниже 10 см от пола, окон, дверей и расстоянии не менее 20 см от потолка.

На кухне допускается довести число розеток до реального соответствия бытовым приборам, не выполняя требование монтировать только одну розетке на 6 км. метров площади. Розетки в ванной обязательно должны быть подключены к коробке распределения.

Допустимо запланировать несколько линий освещения. Грамотный электрик составит схему прокладки электрокабелей, розеток, выключателей. Каждая линия должна иметь логику размещения, быть расположена вертикально или горизонтально с обязательным отражением на схеме. Кабель прокладывается в 20 см от дверных и оконных проемов.

Разновидности проводки

Существует три варианта размещения квартирной проводки:

скрытая;
наружная;
комбинированная.

Скрытая представляет собой кабель, проложенный под потолочной конструкцией или напольным покрытием. Чаще всего при капительном ремонте прокладываются удобные ровные штробы, в которые закладывается силовой кабель, уложенный в гофрированный футляр. Такой вариант размещения проводки незаметен под слоем штукатурки и финишных покрытий, при этом никаких нарушений техники безопасности нет.

Наружная проводка наиболее проста. Кабель в этом случае размещается на стенах в ложе специального пластикового канала. Эстетика страдает, зато доступ к электрике удобный, в случае необходимости можно сделать любые по сложности манипуляции с проводами, кабелем.

Комбинированная проводка сочетает преимущества первых двух. Варианты размещения кабеля разные. Одна линия может располагаться на стене, другая спрятана в пол или под финишное покрытие. В квартире комбинированная проводка практически не встречается.

Кабель должен быть уложен в гофрированный рукав. Это защищает провода от повреждений, а также позволяет производить нужные манипуляции, не разрушая слой штукатурки.

Правила разводки электропроводки в доме

В данной статье рассказывается о правилах монтажа и видах электропроводки.

Правила разводки электропроводки

Все, что касается строительства, регламентируется сводом документов (ГОСТ, СНиП). Именно в них прописаны все основные требования. Если вы самостоятельно решили сделать проводку в своем доме, то их надо тщательно изучить.

Сейчас перечислим основные требования к электрической проводке:

счетчик, розетки и распределительные коробки должны быть доступны;

выключатели необходимо располагать на расстоянии 60 – 150 см от пола, провод к ним ведется сверху вниз, причем они должны быть доступны и не перекрываться открывающимися дверьми;

розетки монтируют в 50 – 80 см от пола, что обеспечит безопасность при затоплении, провода к ним тянут снизу вверх, кроме того расстояние от них до радиаторов отопления и газовых плит должно быть не меньше 50 см;

количество розеток рассчитывается по следующему принципу, 1 на 6 кв. м, исключение составляет кухня, где их количество продиктовано количеством бытовой техники;

вся проводка располагается строго по вертикали и горизонтали, что необходимо отобразить на плане;

разводка проводов и их соединение надо проводить в распределительных коробках;

нулевые провода и заземление прикрепляются болтами к приборам.

Это только несколько правил которым надо неукоснительно следовать, ведь от этого зависит безопасность всех жильцов.

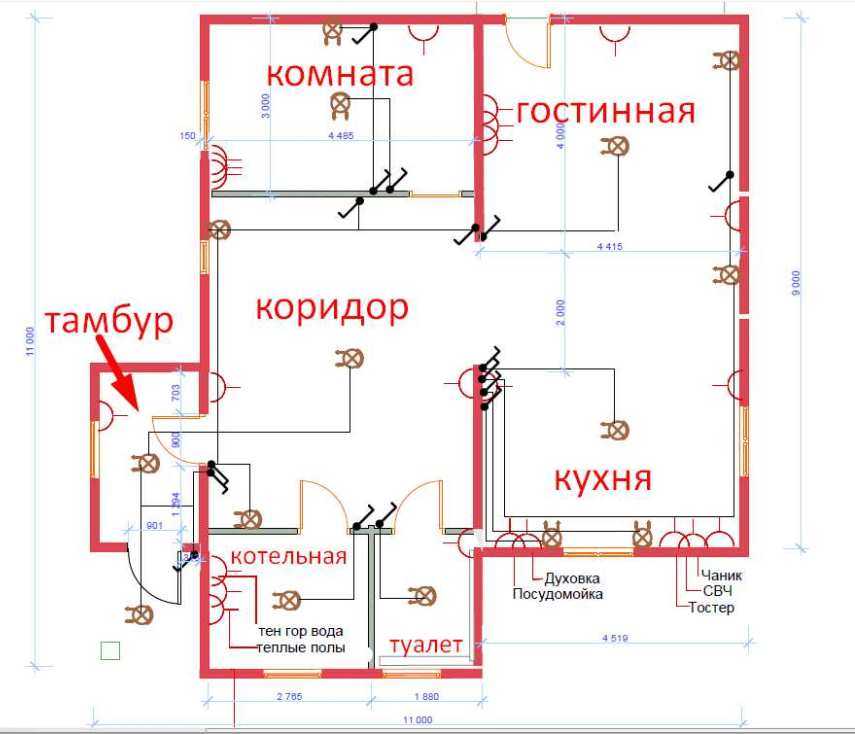

Схема монтажа электропроводки

Все работы по монтажу проводки необходимо начинать с построения схемы. Это достаточно трудно и тем, кто не уверен в своих силах лучше обратиться к специалистам. В противном же случае необходимо изучить все требования по электропроводке. После этого берем план дома и условные обозначения для составления чертежа разводки. Еще отметьте, где будут находиться бытовые приборы, чтобы разместить розетки в нужном месте.

После того как места выключателей и розеток выбраны надо продумать разводку проводов до них.

Всего существуют три типа:

параллельная;

последовательная;

смешанная.

Последний вариант наиболее предпочтителен, т.к. позволяет рационально использовать материал.

Для упрощения работы все места подключения распределяют на следующие группы:

освещение жилых и нежилых помещений;

освещение санузла;

электроснабжение розеток жилых помещений;

электроснабжение розеток на кухне (если предусмотрена установка электроплиты, то необходима отдельная розетка).

Таким образом мы значительно упростим схему и саму работу.

Прокладка электропроводки

Монтируя электропроводку не забывайте о правилах безопасности. Проводка может быть скрытой и внешней, в каждом случае имеются свои особенности прокладки.

Для скрытой нам понадобятся следующие инструменты:

перфоратор или болгарка;

дрель;

кусачки;

пассатижи;

отвертки под разные винты;

тестер.

После намечаем места установки розеток и выключателей карандашом, намечаем провода и расположение электрического щитка. Теперь в намеченных местах перфоратором делаем канавки под провода, их глубина должна составлять 2 см. Также делаем отверстия под другие элементы цепи. С потолком все обстоит по другому. Если вы планируете натяжной или подвесной потолок, то провода могут спокойно расположиться за ними. На этапе строительства проводку можно спрятать в перекрытие, но это не очень удобно. Можно сделать по потолку небольшую штробу и поместить в нее провода. После того как все углубления для проводов сделаны необходимо завести их в комнату. Обычно их тянут через стены, так что в углу комнаты перфоратором необходимо сделать сквозное отверстие.

Теперь переходим непосредственно к монтажу. В первую очередь монтируем щиток освещения и подключаем провода. После укладываем их в канавки и выводим к местам подключения розеток и выключателей, после чего закрепляем на них провода. После этого все канавки шпатлюем и выравниваем поверхность стены и потолка.

При монтаже внешней проводки по намеченным линиям устанавливаются пластиковые кабель каналы, в которые помещают провода. Большое преимущество такого способа, это монтаж проводки после косметической отделки помещений.

Энергопотребители

Энергопотребители это все приборы освещения и бытовая техника в доме. Они потребляют определенное количество энергии. От этого зависит общая мощность потребления энергии. Все это необходимо брать в расчет. Если вы превысите этот показатель, то проводка не выдержит нагрузки и выйдет из строя.

Приведем пример потребления энергии приборами:

сплит система 2 кВт/ч;

водонагреватели, электрический чайник, утюг 2,2 кВт/ч;

стиральная машина, телевизор 1 кВт/ч;

холодильник, микроволновка 0,7 кВт/ч;

осветительные приборы 0,5 кВт/ч.

Если в доме имеются все перечисленные приборы то общая мощность составляет до 12 кВт, при нормативе 15 кВт. Это поможет рассчитать нагрузку и подобрать подходящие провода.

Расчет электропроводки

После того как выбраны электроприборы, которые будут находиться в комнатах и известна их мощность необходимо посчитать нагрузку в амперах. От этого будет зависеть выбор кабеля.

Расчет производят по следующей формуле:

I=P/U,

где I – ток, P – потребляемая мощность, U – напряжение сети (220 В).

Например: мощность электрического чайника 2200 Вт, поэтому расчет будет выглядеть так I= 2200/220=10 А. После того как вы знаете данный параметр для всех приборов вам не составит труда выбрать нужный провод. Это можно сделать воспользовавшись и табличными данными.

Электропроводка в деревянном доме

Монтаж проводки в деревянном доме ответственный процесс. К нему необходимо подходить тщательно, ведь от этого зависит безопасность жильцов.

К материалам в данном случае предъявляются следующие требования:

оплетка кабелей и проводов должна быть огнеупорной;

лучше всего использовать медные провода;

кабель каналы необходимо обработать огнезащитой.

В доме из дерева лучше всего делать внешнюю проводку, благо разнообразие материалов позволяет это сделать быстро и красиво. Для этого можно использовать провода и керамические держатели для них. При монтаже скрытой проводки необходимо протягивать провода в специальных огнеупорных трубках. В данном случае они будут прятаться за обшивку потолка и стен. В любом случае надо работать аккуратно, соблюдая все требования.

Электропроводка в кирпичном доме

В кирпичном доме проводку можно делать после возведения стен и крыши. Провода и распределительные коробки крепятся к стенам, после чего все поверхности штукатурят. Таким образом, она совсем незаметна. Если отделка стен уже произведена, можно перфоратором сделать канавки и проложить в них кабель. После этого их замазывают штукатуркой и ровняют стены. Можно провести линию и снаружи. Другими словами кирпичный дом больше подходит для скрытой проводки ввиду не горючести строительного материала.

Виды электропроводки

По месту расположения проводка может быть:

внутренней – располагается внутри помещений;

наружной – прокладывается по внешним стенам домов, под навесами, между опорами линий электропередач.

По способу выполнения разделяется на два вида:

Открытая – монтируется по поверхности стен и потолка. Она может располагаться в специальных каналах и трубах, или провода крепятся непосредственно к стене. Данная проводка удобна, ведь любой ее участок доступен для осмотра или ремонта. Монтируется она быстрее и проще. Не стоит исключать и экономическую выгоду, открытый способ электропроводки дешевле.

Скрытая – монтируется внутри стен, потолков и полов зданий. При данном виде провода прокладываются в специальных коробах или гибких шлангах, которые будут скрыты штукатуркой. Она отличается высокой надежностью и долговечностью. Выглядит более эстетично. Но это и более дорогой способ монтажа. А в случае ремонта и труднодоступный. Поэтому к скрытой проводке лучше всего прибегать когда по техническим, эстетическим и экономическим показателям открытую сделать невозможно.

Исходя из вышеперечисленного, вы сможете подобрать нужный именно вам вид проводки.

В данной статье рассказывается о правилах монтажа и видах электропроводки. Приводятся примеры расчетов нагрузки приборов. Воспользовавшись советами статьи, вы сможете сделать схему и выбрать необходимый вид проводки в своем доме. Удачной работы. опубликовано econet.ru

P.S. И помните, всего лишь изменяя свое потребление — мы вместе изменяем мир! © econet

Общие требования электротехнического кодекса для отдельных помещений

По

Тимоти Тиле

Тимоти Тиле — местный электрик № 176 IBEW с более чем 30-летним опытом работы в жилых, коммерческих и промышленных электросетях. Он имеет степень младшего специалиста в области электроники и прошел четырехлетнее обучение. Он писал для The Spruce о проектах электропроводки и домашней установки более восьми лет.

Узнайте больше о The Spruce’s
Редакционный процесс

Обновлено 26.10.22

Рассмотрено

Ларри Кэмпбелл

Рассмотрено
Ларри Кэмпбелл

Ларри Кэмпбелл — подрядчик-электрик с 36-летним опытом работы в области электропроводки в жилых и коммерческих помещениях. Он работал техником-электронщиком, а затем инженером в IBM Corp., является членом Наблюдательного совета Spruce Home Improvement Review Board.

Узнайте больше о The Spruce’s
Наблюдательный совет

Факт проверен

Сара Скотт

Факт проверен
Сара Скотт

Сара Скотт занимается проверкой фактов и исследователем, работала в сфере индивидуального строительства в сфере продаж, маркетинга и дизайна.

Узнайте больше о The Spruce’s
Редакционный процесс

Ель / Марго Кавин

Электрические нормы действуют для защиты домовладельцев и жителей дома. Эти общие рекомендации дадут вам основы того, на что обращают внимание инспекторы по электротехнике, когда они рассматривают как проекты реконструкции, так и новые установки. Большинство местных правил основаны на Национальном электротехническом кодексе (NEC), документе, в котором изложены необходимые правила для всех аспектов электроустановки жилых и коммерческих помещений. NEC пересматривается каждые три года — в 2014, 2017 и т. д. — и иногда в Кодекс вносятся важные изменения. Поэтому убедитесь, что ваши источники информации основаны на самом последнем Кодексе. Перечисленные здесь требования к кодам основаны на стандарте NEC 2017 года.

Большинство местных кодов следуют NEC, но могут быть отклонения. Местные правила всегда имеют приоритет над NEC, когда есть различия, поэтому обязательно уточните в местном строительном отделе конкретные требования правил для вашей ситуации.

Большая часть NEC включает требования к общей электроустановке, применимые ко всем ситуациям, но есть и особые требования для отдельных помещений.

Смотреть сейчас: электрические правила для розеток в доме

Что такое электрические коды?

Электротехнические нормы и правила — это правила или законы, определяющие порядок прокладки электропроводки в жилых помещениях. Они используются для обеспечения безопасности и могут варьироваться от комнаты к комнате. Как правило, электротехнические правила следуют Национальным электротехническим правилам и правилам (NEC), но в первую очередь следует соблюдать местные правила.

Ванные комнаты

Из-за наличия воды к ванным комнатам предъявляются очень тщательно определенные требования. С их освещением, вентиляторами и розетками, которые могут питать фены и другие приборы, ванные комнаты потребляют много энергии и могут нуждаться в более чем одной цепи.

Розетки должны питаться от 20-амперной цепи. Один и тот же контур может питать всю ванную комнату (розетки плюс освещение) при условии отсутствия обогревателей (в том числе вытяжных вентиляторов со встроенными нагревателями) и при условии, что контур обслуживает только одну ванную комнату и никакие другие помещения. В качестве альтернативы должна быть предусмотрена 20-амперная цепь только для розеток, а также 15- или 20-амперная цепь для освещения.
Вентиляторы со встроенными нагревателями должны быть подключены к отдельным 20-амперным цепям.
Все розетки в ванных комнатах должны иметь защиту от замыкания на землю (GFCI).
В ванной комнате требуется по крайней мере одна розетка на 120 В в пределах 3 футов от внешнего края каждой раковины. Дуэльные раковины могут обслуживаться одной емкостью, расположенной между ними.
Светильники в душевой или ванне должны быть рассчитаны на влажные помещения, если только они не подвергаются воздействию струй душа, и в этом случае они должны быть рассчитаны на влажные места.

Кухня

Кухня потребляет больше всего электроэнергии, чем любая другая комната в доме. Пятьдесят лет назад кухня могла обслуживаться одной электрической цепью, но сегодня для новой кухни со стандартной бытовой техникой требуется как минимум семь цепей, а часто и больше.

На кухнях должно быть не менее двух 20-амперных 120-вольтовых цепей «малых приборов», обслуживающих розетки в зонах столешницы. Это для портативных подключаемых устройств.
Для электрической плиты/духовки требуется собственная выделенная цепь на 120/240 вольт.
Посудомоечная машина и мусоропровод требуют собственных выделенных цепей на 120 вольт. Это могут быть цепи на 15 или 20 ампер, в зависимости от электрической нагрузки прибора (проверьте рекомендации производителя; обычно достаточно 15 ампер). Для контура посудомоечной машины требуется защита GFCI, а для контура удаления мусора — нет, если это не предусмотрено производителем.
Для холодильника и микроволновой печи требуются отдельные 120-вольтовые цепи. Номинальная сила тока должна соответствовать электрической нагрузке прибора; это должны быть 20-амперные цепи.
Все розетки на столешнице и любые емкости в пределах 6 футов от раковины должны иметь защиту GFCI. Сосуды на столешнице должны располагаться на расстоянии не более 4 футов друг от друга.
Кухонное освещение должно питаться от отдельной цепи на 15 ампер (минимум).

Гостиная, столовая и спальни

Стандартные жилые помещения потребляют относительно мало энергии, но имеют четко определенные электрические требования. Эти области обычно обслуживаются стандартными 120-вольтовыми цепями на 15 или 20 ампер, которые могут обслуживать более одной комнаты.

В этих комнатах необходимо, чтобы настенный выключатель был размещен рядом с входной дверью комнаты, чтобы вы могли осветить комнату, войдя в нее. Этот переключатель может управлять либо потолочным светильником, либо настенным светильником, либо розеткой для подключения лампы. Потолочное крепление должно управляться настенным выключателем, а не тяговой цепью.
Настенные розетки можно размещать на расстоянии не более 12 футов друг от друга на любой поверхности стены. Любой участок стены шириной более 2 футов должен иметь розетку.
В столовых обычно требуется отдельная цепь на 20 А для одной розетки, используемой для микроволновой печи, развлекательного центра или оконного кондиционера.

Лестницы

На лестницах необходимо соблюдать особую осторожность, чтобы убедиться, что все ступени правильно освещены, чтобы свести к минимуму опасность падения.

Вверху и внизу каждого лестничного марша требуются трехпозиционные выключатели, чтобы свет можно было включать и выключать с обоих концов.
Если лестница поворачивает на лестничную площадку, вам может понадобиться добавить дополнительные осветительные приборы, чтобы все зоны были освещены.

Коридоры

Эти области могут быть длинными и нуждаться в соответствующем потолочном освещении. Не забудьте разместить достаточное освещение, чтобы при ходьбе не отбрасывались тени. Помните, коридоры часто служат путями эвакуации в случае возникновения чрезвычайных ситуаций.

Коридор длиной более 10 футов должен иметь розетку общего назначения.
В каждом конце коридора требуются трехпозиционные выключатели, позволяющие включать и выключать потолочный свет с обоих концов.
Если есть несколько дверей, обслуживаемых коридором, например, в спальню или две, вы можете добавить четырехпозиционный переключатель рядом с дверью за пределами каждой комнаты.

Шкафы

Шкафы поставляются со многими правилами, касающимися типа приспособления и размещения.

Светильники с лампочками накаливания (которые сильно нагреваются) должны быть закрыты колпаком или другим покрытием и не должны устанавливаться ближе 12 дюймов от мест хранения одежды (или 6 дюймов для встраиваемых светильников).
Светильники со светодиодными лампами должны находиться на расстоянии не менее 12 дюймов от места хранения (или 6 дюймов для встраиваемых).
Светильники с компактными люминесцентными лампами могут находиться в пределах 6 дюймов от места хранения.
Все накладные (не встраиваемые) светильники должны быть на потолке или стене над дверью.

Прачечная

Потребности в электроэнергии в прачечной будут варьироваться в зависимости от того, электрическая или газовая сушилка для белья.

В прачечной требуется как минимум одна 20-амперная цепь для розеток, обслуживающих прачечное оборудование; эта цепь может питать стиральную машину или газовую сушилку.
Для электрической сушилки требуется собственная цепь на 30 ампер и 240 вольт, соединенная четырьмя проводниками (старые схемы часто имеют три проводника).
Все розетки должны иметь защиту GFCI.

Гараж

Согласно NEC 2017 года, в недавно построенных гаражах требуется как минимум одна выделенная 120-вольтовая 20-амперная цепь, которая обслуживает только гараж. Эта цепь также может питать розетки, установленные снаружи гаража.

Внутри гаража должен быть как минимум один выключатель, управляющий освещением. Трехпозиционные выключатели рекомендуется устанавливать для удобства между дверями.
В гаражах должна быть как минимум одна розетка, в том числе по одной на каждое машино-место.
Все розетки в гараже должны иметь защиту GFCI.

Дополнительные требования

Требования AFCI . NEC требует, чтобы практически все ответвления для освещения и розеток в доме имели защиту от дугового замыкания (AFCI). Это форма защиты, которая предотвращает искрение (дуговой разряд) и тем самым снижает вероятность возгорания. Обратите внимание, что требование AFCI является дополнением к любой требуемой защите GFCI — AFCI не заменяет и не устраняет необходимость в защите GFCI.

Требования AFCI соблюдаются в основном в новом строительстве — нет необходимости обновлять существующую систему, чтобы она соответствовала требованиям AFCI в новом строительстве. Однако, согласно версии NEC 2017 года, когда домовладельцы обновляют или заменяют неисправные розетки или другие устройства, они должны добавить защиту AFCI в этом месте. Это можно сделать несколькими способами:

Стандартный автоматический выключатель можно заменить специальным автоматическим выключателем AFCI. Это работа для лицензированного электрика. Это создаст защиту AFCI для всей цепи.
Неисправную розетку можно заменить розеткой AFCI. Это создаст защиту AFCI только для заменяемой розетки.
Там, где также требуется защита GFCI (например, кухни и ванные комнаты), розетка может быть заменена двойной розеткой AFCI/GFCI.

Розетки с защитой от несанкционированного доступа (TR) . Все стандартные розетки должны быть защищены от несанкционированного доступа (TR). К ним относится встроенная функция безопасности, которая не позволяет детям втыкать предметы в прорези для розеток.

Статья Источники

The Spruce использует только высококачественные источники, в том числе рецензируемые исследования, для подтверждения фактов в наших статьях. Прочтите наш редакционный процесс, чтобы узнать больше о том, как мы проверяем факты и делаем наш контент точным, надежным и заслуживающим доверия.

Эффективное использование Международного строительного кодекса. Международный совет по кодексу.
Домашняя бездействующая нагрузка: устройства, потребляющие огромное количество электроэнергии, когда они не используются . Совет по защите природных ресурсов.
Защита от дугового замыкания в жилых помещениях: требования Национального электротехнического кодекса 2017 г. . Агентство по надзору за электрооборудованием Нью-Йорка.

Национальный электротехнический кодекс (NEC): для какой цели он служит?

Теги: Электробезопасность, NEC

Национальный электротехнический кодекс (NEC) направлен на защиту людей и имущества от опасностей, связанных с электрическими установками. Являясь выдающимся электротехническим кодексом в стране, он устанавливает основы электробезопасности. Значение кодекса выходит на новый уровень, когда он принимается в качестве закона местными юрисдикциями.

Соблюдение кодекса упрощает обеспечение безопасности силовых установок. Национальная ассоциация противопожарной защиты (NFPA) спонсирует и поддерживает NEC. Задача создания кода решается комитетом посредством ряда открытых предложений, состоящих из нескольких групп в дополнение к техническому корреляционному комитету.

NEC признан и одобрен Американским национальным институтом стандартов (ANSI). Кодекс пересматривается и публикуется раз в три года. Большинство штатов не сразу принимают и не применяют самое последнее издание NEC. Как правило, они вносят изменения через несколько месяцев или несколько лет после публикации. В некоторых случаях состояния добавляют, опускают или изменяют определенные разделы кода.

С момента его первой публикации в 1897 году ни один суд не обвинил стороны в соблюдении последнего издания. Кроме того, NEC отличается наименее измененным кодом модели.

Что касается доступа, NEC доступен в различных форматах, включая книгу в переплете и электрическую форму. В книге сотни страниц.

Краткая история

NEC была создана в 1897 г. по заявлениям различных заинтересованных сторон, включая страховые, электротехнические и строительные фирмы. Национальная конференция по стандартным электротехническим правилам составила первоначальный свод правил электробезопасности. В конференции приняли участие представители различных национальных ассоциаций.

Некоторые из ключевых элементов, охватываемых кодом в 1800-х годах, включают использование устройств с одним разъединителем, идентификацию белого провода и использование изолированного кабелепровода.

Сфера действия Национального электротехнического кодекса

NEC охватывает широкий спектр аспектов в жилых, коммерческих и промышленных условиях. Охватываемые технические приложения включают:

Установка электрических проводников, кабельных каналов и оборудования
Волоконно-оптические кабели и кабельные каналы
Каналы, оборудование и проводники для сигнализации и связи

Принятие

Города и штаты принимают и обеспечивают соблюдение единого набора электрических стандартов с целью защиты жизни жителей и предотвращения судебных исков. В результате электрики проходят интенсивное обучение по стандартам NEC, чтобы стать лицензированными профессионалами.

Большинство юрисдикций принимают NEC посредством процесса, который превращает его в закон. Это означает, что несоблюдение считается незаконным. Решение о внесении поправок зависит от толкования конкретной нормы юрисдикцией. Большинство штатов и городов доверяют группам NFPA, состоящим из квалифицированных членов технического комитета.

Правила устанавливаются после тщательного обоснования и обсуждения. Юрисдикции, которые решили внести поправки в части кодекса, обычно вводят более строгие правила, чем минимальные, установленные NEC. Поправки могут быть вызваны конкретными местными условиями. Модификации, снижающие минимальные требования, могут подвергнуть штаты и города значительному риску.

Структура

NEC состоит из введения, предметного указателя, приложений и девяти глав. Введение устанавливает широкий спектр аспектов, включая правоприменение, правила, объем и цель. Все правила, встречающиеся в коде, обозначены буквами и цифрами. Справочник NEC содержит полезные перекрестные ссылки, дополнительные иллюстрации и пояснения (не обязательные для исполнения).

Национальный электротехнический кодекс устанавливает требования, относящиеся к ответвленным цепям, обычно содержащим приспособления и розетки. Он устанавливает минимальное количество ответвленных цепей в определенных местах и требуемое расстояние между розетками в определенных приложениях. Требования различаются в зависимости от назначения и расположения розетки.

Важность NEC для электробезопасности на рабочем месте

Опасность поражения электрическим током может привести к серьезным телесным повреждениям или смерти. Среда на рабочем месте с электроустановками, не соответствующими стандартам NEC, подвергает риску жизни всех, включая посетителей. Многие работники не знают об этих опасностях. В некоторых случаях опасные установки устраняются только после крупного инцидента. Взрывы дуги, удары током и вспышки дуги могут представлять опасность для жизни.

Ключом к безопасности является постоянное обучение и соблюдение требований. Производственные и финансовые соображения не должны использоваться для оправдания несоблюдения. Во многих юрисдикциях несоблюдение правил NEC является нарушением федерального закона. Организации-нарушители могут быть привлечены к уголовной ответственности или крупным штрафам. Программы электробезопасности обеспечивают практический способ обеспечения безопасности сотрудников.
