Калькулятор цветовой маркировки резисторов • Электротехнические и радиотехнические калькуляторы • Онлайн-конвертеры единиц измерения

В общем, термин SMD (от англ. Surface Mounted Device) можно отнести к любому малогабаритному электронному компоненту, предназначенному для монтажа на поверхность платы по технологии SMT (технология поверхностного монтажа).

SMT технология (от англ. Surface Mount Technology) была разработана с целью удешевления производства, повышению эффективности изготовления печатных плат с использованием более мелких электронных компонентов: резисторов, конденсаторов, транзисторов и т. д. Сегодня рассмотрим один из таких видов резисторов – SMD резистор.

SMD резисторы

SMD резисторы – это миниатюрные резисторы, предназначенные для поверхностного монтажа. SMD резисторы значительно меньше, чем их традиционный аналог. Они часто бывают квадратной, прямоугольной или овальной формы, с очень низким профилем.

Вместо проволочных выводов обычных резисторов, которые вставляются в отверстия печатной платы, у SMD резисторов имеются небольшие контакты, которые припаяны к поверхности корпуса резистора. Это избавляет от необходимости делать отверстия в печатной плате, и тем самым позволяет более эффективно использовать всю ее поверхность.

Допустимое отклонение от номинального значения

Конечно, можно сделать резистор с очень точным значением сопротивления, однако он будет очень дорогим. К тому же, очень точные и дорогие резисторы бывают нужны достаточно редко, например, в качестве делителей напряжения в мультиметрах. Здесь мы поговорим о недорогих и не очень точных резисторах, используемых в электронных устройствах. В большинстве случаев точность ±20% вполне допустима. Для резистора сопротивлением 1 кОм это означает, что любой резистор с сопротивлением в диапазоне от 800 Ом до 1200 Ом будет считаться резистором 1 кОм. Допуск на некоторые особо критичные компоненты может быть ±1% или даже ±0.05%. В то же время следует отметить, что в наше время сложно найти резисторы с допуском 20%. Обычными являются 5-процентные и 1-процентные резисторы. Такие резисторы были дорогими 60 лет назад, во времена ламповых и первых транзисторных радиоприемников. Но те времена остались в далеком прошлом.

Сравнение 0,1-ваттных резисторов для поверхностного монтажа в корпусе 1608 (1,6 × 0,8 мм) с 10-ваттным керамическим резистором сопротивлением 1 Ом

Типоразмеры SMD резисторов

В основном термин типоразмер включает в себя размер, форму и конфигурацию выводов (тип корпуса) какого-либо электронного компонента. Например, конфигурация обычной микросхемы, которая имеет плоский корпус с двусторонним расположением выводов (перпендикулярно плоскости основания), называется DIP.

Типоразмер SMD резисторов стандартизированы, и большинство производителей используют стандарт JEDEC. Размер SMD резисторов обозначается числовым кодом, например, 0603. Код содержит в себе информацию о длине и ширине резистора. Таким образом, в нашем примере код 0603 (в дюймах) длина корпуса составляет 0,060 дюйма, шириной 0,030 дюйма.

Такой же типоразмер резистора в метрической системе будет иметь код 1608 (в миллиметрах), соответственно длина равна 1,6 мм, ширина 0,8мм. Чтобы перевести размеры в миллиметры, достаточно размер в дюймах перемножить на 25,4.

Размеры SMD резисторов и их мощность

Размер резистора SMD зависит главным образом от необходимой мощности рассеивания. В следующей таблице перечислены размеры и технические характеристики наиболее часто используемых SMD резисторов.

Таблица кодов SMD резисторов и их значений

Код smdЗначениеКод smdЗначениеКод smdЗначениеКод smdЗначение
R100.1 Ом1R01 Ом10010 Ом101100 Ом
R110.11 Ом1R11.1 Ом11011 Ом111110 Ом
R120.12 Ом1R21.2 Ом12012 Ом121120 Ом
R130.13 Ом1R31.3 Ом13013 Ом131130 Ом
R150. 15 Ом1R51.5 Ом15015 Ом151150 Ом
R160.16 Ом1R61.6 Ом16016 Ом161160 Ом
R180.18 Ом1R81.8 Ом18018 Ом181180 Ом
R200.2 Ом2R02 Ом20020 Ом201200 Ом
R220.22 Ом2R22.2 Ом22022 Ом221220 Ом
R240.24 Ом2R42.4 Ом24024 Ом241240 Ом
R270.27 Ом2R72.7 Ом27027 Ом271270 Ом
R300.3 Ом3R03 Ом30030 Ом301300 Ом
R330.33 Ом3R33.3 Ом33033 Ом331330 Ом
R360. 36 Ом3R63.6 Ом36036 Ом361360 Ом
R390.39 Ом3R93.9 Ом39039 Ом391390 Ом
R430.43 Ом4R34.3 Ом43043 Ом431430 Ом
R470.47 Ом4R74.7 Ом47047 Ом471470 Ом
R510.51 Ом5R15.1 Ом51051 Ом511510 Ом
R560.56 Ом5R65.6 Ом56056 Ом561560 Ом
R620.62 Ом6R26.2 Ом62062 Ом621620 Ом
R680.68 Ом6R86.8 Ом68068 Ом681680 Ом
R750.75 Ом7R57.5 Ом75075 Ом751750 Ом
R820. 82 Ом8R28.2 Ом82082 Ом821820 Ом
R910.91 Ом9R19.1 Ом91091 Ом911910 Ом
Код smdЗначениеКод smdЗначениеКод smdЗначениеКод smdЗначение
1021 кОм10310 кОм104100 кОм1051 МОм
1121.1 кОм11311 кОм114110 кОм1151.1 МОм
1221.2 кОм12312 кОм124120 кОм1251.2 МОм
1321.3 кОм13313 кОм134130 кОм1351.3 МОм
1521.5 кОм15315 кОм154150 кОм1551.5 МОм
1621.6 кОм16316 кОм164160 кОм1651. 6 МОм
1821.8 кОм18318 кОм184180 кОм1851.8 МОм
2022 кОм20320 кОм204200 кОм2052 МОм
2222.2 кОм22322 кОм224220 кОм2252.2 МОм
2422.4 кОм24324 кОм244240 кОм2452.4 МОм
2722.7 кОм27327 кОм274270 кОм2752.7 МОм
3023 кОм30330 кОм304300 кОм3053 МОм
3323.3 кОм33333 кОм334330 кОм3353.3 МОм
3623.6 кОм36336 кОм364360 кОм3653.6 МОм
3923.9 кОм39339 кОм394390 кОм3953. 9 МОм
4324.3 кОм43343 кОм434430 кОм4354.3 МОм
4724.7 кОм47347 кОм474470 кОм4754.7 МОм
5125.1 кОм51351 кОм514510 кОм5155.1 МОм
5625.6 кОм56356 кОм564560 кОм5655.6 МОм
6226.2 кОм62362 кОм624620 кОм6256.2 МОм
6826.8 кОм68368 кОм684680 кОм6856.8 МОм
7527.5 кОм75375 кОм754750 кОм7557.5 МОм
8228.2 кОм82382 кОм824820 кОм8158.2 МОм
9129.1 кОм91391 кОм914910 кОм9159. 1 МОм

Маркировка SMD резисторов

Из-за малого размера SMD резисторов, на них практически невозможно нанести традиционную цветовую маркировку резисторов.

В связи с этим был разработан особый способ маркировки. Наиболее часто встречающаяся маркировка содержит три или четыре цифры, либо две цифры и букву, имеющая название EIA-96.

Маркировка с 3 и 4 цифрами

В этой системе первые две или три цифры обозначают численное значение сопротивления резистора, а последняя цифра показатель множителя. Эта последняя цифра указывает степень, в которую необходимо возвести 10, чтобы получить окончательный множитель.

Еще несколько примеров определения сопротивлений в рамках данной системы:

  • 450 = 45 х 100 равно 45 Ом
  • 273 = 27 х 103 равно 27000 Ом (27 кОм)
  • 7992 = 799 х 102 равно 79900 Ом (79,9 кОм)
  • 1733 = 173 х 103 равно 173000 Ом (173 кОм)

Буква “R” используется для указания положения десятичной точки для значений сопротивления ниже 10 Ом. Таким образом, 0R5 = 0,5 Ом и 0R01 = 0,01 Ом.

Маркировка EIA-96

SMD резисторы повышенной точности (прецизионные) в сочетании с малыми размерами, создали необходимость в новой, более компактной маркировке. В связи с этим был создан стандарт EIA-96. Данный стандарт предназначен для резисторов с допуском по сопротивлению в 1%.

Эта система маркировки состоит из трех элементов: две цифры указывают код номинала резистора, а следующая за ними буква определяет множитель. Две цифры представляют собой код, который дает трехзначное число сопротивления (см. табл.)

Например, код 04 означает 107 Ом, а 60 соответствует 412 Ом. Множитель дает конечное значение резистора, например:

  • 01А = 100 Ом ±1%
  • 38С = 24300 Ом ±1%
  • 92Z = 0.887 Ом ±1%

Маркировка МЛТ резисторов

Самым простым в части оценки является советский резистор, номинал его мощности наносится прямо на корпусе маркировкой МЛТ-1 и так далее, где единица измерения – это мощность, а МЛТ – это вид наиболее ходовые в свое советское время резисторы а эта сокращение означает что резистор М- металлопленочный, Л- лакированный, Т-термоустойчивый. Мощность таких резисторов зависит от их размеров, чем больше размеры резистора – тем большую мощности он способен рассеять. Эти резисторы уже вымирающий вид, найти их можно в старой радиоэлектронной технике.

Для резисторов МЛТ типа единицей измерения сопротивления как и у других выступают Омы, обозначаются они как R и E. Точный размер мощности обозначает дополнительной буквой «К» – килоомы или буквой «М» — мегаомы, система измерения здесь достаточно проста. Например: 33E – это 33 Ома, а 47К – это 47 кОм, соответственно 1М2 – 1.2 Мегаом и так далее.

Пример обозначения резисторов МЛТ:

Онлайн калькулятор SMD резисторов

Этот калькулятор поможет вам найти величину сопротивления SMD резисторов. Просто введите код, написанный на резисторе и его сопротивление отразится внизу.

Калькулятор может быть использован для определения сопротивления SMD резисторов, которые маркированы 3 или 4 цифрами, а так же по стандарту EIA-96 (2 цифры + буква).

Хотя мы сделали все возможное, чтобы проверить функцию данного калькулятора, мы не можем гарантировать, что он вычисляет правильные значения для всех резисторов, поскольку иногда производители могут использовать свои пользовательские коды.

Поэтому чтобы быть абсолютно уверенным в значении сопротивления, лучше всего дополнительно измерить сопротивление с помощью мультиметра.

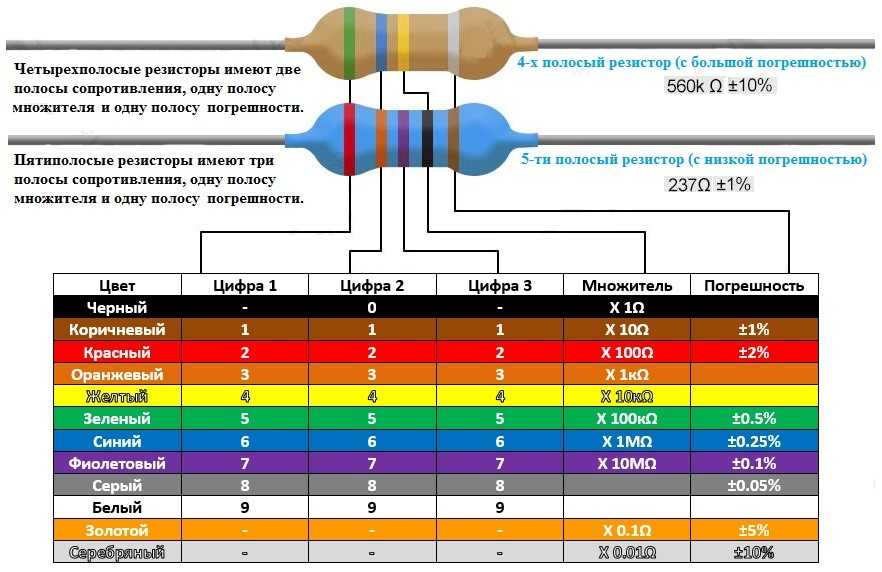

Маркировка резисторов при помощи цветовых полосок — цветовая маркировка

Цветовая маркировка немного упростила процесс маркировки в масштабах массового производства, но также и запутала некоторых радиолюбителей, но на самом деле все просто. Стартовой точкой отчета принято считать золотую полоску или же серебряную – это начальное звено, и оно не считается, необходимо повернуть сориентировать таким образом, чтобы цветные полоски начинались с левой стороны. Далее считывает номер по полоскам:

  • 0-черный;
  • 1-коричневый ;
  • 2-Красный ;
  • 3-Оранжевый ;
  • 4-Желтый ;
  • 5-Зеленый ;
  • 6-Синий ;
  • 7-Фиолетовый ;
  • 8-Серый ;
  • 9-Белый.

Третья полоса в штрих коде имеет немного иное значение – она отмеряет количество нулей, которые необходимо добавить к полученному значению. Следовательно, черный – 0, коричный – 1 ноль (0), красный – 2 нуля (00) и так далее.

Чтобы упростить себе подсчеты можно воспользоваться программой на компьютере которая называется Резистор 2.2 (ссылка на скачивание программы во вложении). Она упростит подсчеты и автоматически покажет мощность резистора при вводе всех полосок. Либо же воспользоваться калькулятором цветовой маркировки резистора прямо онлайн.

Резисторы

Рис. 1. Резисторы

Резисторы (Рис.1) представляют собой двухвыводные компоненты, применяемые для ограничения тока, деления напряжения и формирования временных характеристик цепей. Они используются совместно с такими активными компонентами, как операционные усилители, микроконтроллеры или интегральные схемы, и выполняют различные функции, например, смещение, фильтрацию и подтяжку линий ввода-вывода. Переменные резисторы могут применяться для изменения параметров схемы. Токочувствительные резисторы используются для измерений токов в электрических цепях.

Код EIA-96 (прецизионные резисторы)

В последнее время производители используют для прецизионных резисторов новую систему кодировки — EIA-96, которая довольно сложна для расшифровки, если нет под рукой справочной таблицы или онлайн калькулятора.

В EIA-96 первые две цифры кода — это номер индекса таблицы, в котором мы найдем эквивалентное значение, в то время как буква является множителем. Таким образом, наличие буквы на конце кода свидетельствует о том, что резистор имеет кодировку EIA-96.

На рисунке ниже приведена полная таблица маркировки сопротивлений EIA-96.

Практические примеры EIA-96

На следующем рисунке мы можем видеть некоторые примеры EIA-96 маркировки

Цветовая маркировка резисторов онлайн калькулятор | Домовой

Резисторы, в особенности малой мощности — мелкие детали, резистор мощностью 0,125Вт имеет длину несколько миллиметров и диаметр порядка миллиметра.

Прочитать на такой детали номинал с десятичной запятой трудно, поэтому, при указании номинала вместо десятичной точки пишут букву, соответствующую единицам измерения (К — для килоомов, М — для мегаомов, E или R для единиц Ом).

Кроме того, любой номинал отображается максимум тремя символами. Например 4K7 обозначает резистор, сопротивлением 4,7 кОм, 1R0 — 1 Ом, М12 — 120кОм (0,12МОм) и т. д. Однако в таком виде наносить номиналы на маленькие резисторы сложно, и для них применяют маркировку цветными полосами.

Для резисторов с точностью 20 % используют маркировку с тремя полосками, для резисторов с точностью 10 % и 5 % маркировку с четырьмя полосками, для более точных резисторов с пятью или шестью полосками.

Первые две полоски всегда означают первые два знака номинала. Если полосок 3 или 4, третья полоска означает десятичный множитель, то есть степень десятки, которая умножается на число, состоящее из двух цифр, указанное первыми двумя полосками. Если полосок 4, последняя указывает точность резистора.

Если полосок 5, третья означает третий знак сопротивления, четвёртая — десятичный множитель, пятая — точность. Шестая полоска, если она есть, указывает температурный коэффициент сопротивления (ТКС). Если эта полоска в 1,5 раза шире остальных, то она указывает надёжность резистора (% отказов на 1000 часов работы)

Следует отметить, что иногда встречаются резисторы с 5 полосами, но стандартной (5 или 10 %) точностью. В этом случае первые две полосы задают первые знаки номинала, третья — множитель, четвёртая — точность, а пятая — температурный коэффициент.

Цветкак числокак десятичный множителькак точность в %как ТКС в ppm/°Cкак % отказов
серебристый—1·10−2 = «0,01»10——
золотой—1·10−1 = «0,1»5——
чёрный01·100 = 1———
коричневый11·101 = «10»11001 %
красный21·10² = «100»2500,1 %
оранжевый31·10³ = «1000»—150,01 %
жёлтый41·104 = «10 000»—250,001 %
зелёный51·105 = «100 000»0,5——
синий61·106 = «1 000 000»0,2510—
фиолетовый71·107 = «10 000 000»0,15—
серый81·108 = «100 000 000»———
белый91·109 = «1 000 000 000»—1—
отсутствует——20 %——
Пример

Поскольку резистор симметричная деталь, может возникнуть вопрос: «Начиная с какой стороны читать полоски?» Для четырёхполосной маркировки обычных резисторов с точностью 5 и 10 % вопрос решается просто: золотая или серебряная полоска всегда стоит в конце.

Для трёхполосочного кода первая полоска стоит ближе к краю резистора, чем последняя. Для других вариантов важно, чтобы получалось значение сопротивления из номинального ряда, если не получается, нужно читать наоборот. (Для резисторов МЛТ-0,125 производства СССР с 4 полосками, первой является полоска, нанесённая ближе к краю; обычно она находится на металлическом стаканчике вывода, а остальные три — на более узком керамическом теле резистора).

В резисторах Panasonic с пятью полосами, резистор располагается так, чтобы отдельно стоящая полоска была справа, при этом первые 2 полоски — определяют первые два знака, третья полоса — степень множителя, четвертая полоса — допуск, пятая полоса — область применения резистора.

Особый случай использования цветовой маркировки резисторов — перемычки нулевого сопротивления. Они обозначаются одной чёрной (0) полоской по центру. (Использование таких резисторо-подобных перемычек вместо дешёвых кусков проволоки объясняется желанием производителей сократить расходы на перенастройку сборочных автоматов).

Сопротивление

— Нечеткая маркировка на резисторе для поверхностного монтажа

спросил

Изменено
2 года, 3 месяца назад

Просмотрено
371 раз

\$\начало группы\$

У меня есть этот резистор на плате.

Может кто поможет определить стоимость по фото?

Я измерил сопротивление, и на самом деле около 22 кОм. Что не может быть правильным. Я спрашивал об этом в предыдущем посте, но думаю, мне нужна отдельная тема.

  • резисторы
  • сопротивления
  • поверхностный монтаж

\$\конечная группа\$

4

\$\начало группы\$

Резисторы SMT стали настолько маленькими, что теперь они часто кодируются схемой, которая НЕ показывает фактическое значение сопротивления. (Недостаточно места для печати традиционного кода)

Это называется система EIA-96.

https://www.hobby-hour.com/electronics/eia96-smd-resistors.php

\$\конечная группа\$

2

\$\начало группы\$

  1. Вы не можете измерить сопротивление резистора в цепи. Вы должны удалить его с доски.

    2. Резисторы для поверхностного монтажа

  2. обычно маркируются 3- или 4-значным кодом.

Для трехзначного кода две левые цифры представляют собой число, а крайняя правая цифра представляет собой количество нулей, добавляемых к значению. 103 — это значение 10 с добавлением еще трех нулей — общее значение равно 10000 или 10 кОм.

Четырехзначный код имеет три цифры значения слева и одну цифру для количества нулей. 1002 — это 100 с добавленными двумя нулями — это 10000 или 10 кОм.

Код на вашем резисторе немного неясен.

Это трехзначный код. Крайняя левая цифра — это либо 6, либо 8. 624 будет 620 кОм, 824 — 820 кОм.

Вам придется вынуть его и измерить, если вы не можете лучше рассмотреть крайнюю левую цифру.

\$\конечная группа\$

8

Зарегистрируйтесь или войдите в систему

Зарегистрируйтесь с помощью Google

Зарегистрироваться через Facebook

Зарегистрируйтесь, используя электронную почту и пароль

Опубликовать как гость

Электронная почта

Требуется, но никогда не отображается

Опубликовать как гость

Электронная почта

Требуется, но не отображается

Нажимая «Опубликовать свой ответ», вы соглашаетесь с нашими условиями обслуживания, политикой конфиденциальности и политикой использования файлов cookie

.

Резисторы для поверхностного монтажа

Google Ads

  • Изучив этот раздел, вы сможете:
  • • Определите номиналы резисторов для поверхностного монтажа (SMT).
  • 3- и 4-значные коды.
  • Код EIA E-96.

Резисторы с технологией поверхностного монтажа (SMT) доступны в различных стандартных упаковках (форма и размер), согласованных Альянсом электронной промышленности (EIA) через Ассоциацию твердотельных технологий, ранее известную как Объединенный инженерный совет по электронным устройствам (JEDEC).

Этим упаковкам присваиваются идентификационные номера, полученные из (приблизительного) размера «отпечатка» компонента, измеренного в дюймах, т. е. площади, занимаемой компонентом на печатной плате. Пакеты, перечисленные ниже, обычно используются для резисторов и конденсаторов.

Таблица 2.

3.1 Корпуса для поверхностного монтажа

Из-за того, что резисторы для поверхностного монтажа очень малы, места для полос цветового кода недостаточно. Маркировка, используемая для обозначения номинала резистора, состоит из 3 или 4 букв или цифр, которые легче читать с помощью увеличительного стекла.

Чтение кодов усложняется, поскольку используется множество различных кодов. Наиболее распространенным является трехзначный код, который работает аналогично полосам цветового кода на проводных резисторах.

Первые две цифры обозначают первые две цифры номинала резистора, а третья цифра обозначает количество нулей (или множитель).

Рис. 2.3.1 Резисторы для поверхностного монтажа

с трехзначным кодом

Например:

Резистор с маркировкой 332 имеет сопротивление 3300 или 3,3 кОм (или 3 кОм, где буква К заменяет десятичную точку).
Резистор с маркировкой 475 равен 4 700 000 или 4,7 МОм (или 4M7, где М заменяет десятичную точку).

Для резисторов менее 100 Ом последней цифрой будет 0, что означает отсутствие нулей.
Следовательно, 33 Ом будут помечены как 330 (т. е. тридцать три и без нулей), хотя некоторые резисторы могут быть помечены как 33R (во избежание путаницы!).

Резистор на 330 Ом будет помечен как 331 (тридцать три с одним нулем).

Что делать, если значение еще ниже, например 4,7 Ом?

Затем десятичная точка заменяется буквой R, что дает 4R7.

Существует также 4-значный код, используемый для резисторов с малым допуском +/-1% или меньше, который дает 3 цифры значения и использует четвертую цифру для количества нулей (множитель).

При использовании этого кода резистор сопротивлением 10 Ом будет иметь маркировку 10R0, сопротивление 100 Ом — 1000, сопротивление 1 кОм — 1001 и т. д.

Схема кодирования EIA-96

-96, который использует две цифры и букву для обозначения любого из 96 стандартных значений в диапазоне E96.

Каждый двухзначный цифровой код относится к одному из 96 значений в диапазоне допустимых отклонений резисторов E96 +/-1%, показанных в таблице 2.
