Как подключить светодиодную ленту в машине?

Как подключить светодиодную ленту в машине?

Есть несколько надежных и проверенных способов того, как подключать светодиодную ленту в автомобиле, чтобы обеспечить ей дополнительную подсветку по контуру салона или для приборных панелей.

Но прежде, чем запитывать светодиодную ленту в машине стоит разобраться, что представляет собой этот осветительный прибор нового поколения и как его применять на практике.

Что такое светодиодная полоска?

Светодиодная лента – это осветительный прибор на основе LED-кристаллов, представленный в оригинальной форме. Гибкая металлическая печатная плата со светодиодами и медными полупроводниками между ними способна огибать разные предметы, представляя их в выгодном и оригинальном свете.

Каждый светодиод дает яркость в пределах 10-30 люмен в зависимости от типа SMD, его цвета и размера. Наименьшую яркость выдают светодиоды типа 3528, наибольшую – 5014 и 5050. Этот показатель напрямую влияет на предназначение шлейфа – его можно купить в качестве объекта для основного или только дополнительного, акцентного света.

Отдельная выгода – купить светодиодную полоску RGB. Она имеет в своей основе кристаллы трех основных спектральных цветов, которые формируют все возможные вариации оттенков. Это создает вариативность освещения, контролируемое при помощи специального устройства для смены цветов и яркости свечения разноцветной LED-ленты.

Как выбрать?

Выбор зависит от требований клиента. Полоски различаются по критерию работы от значения входного напряжения: 4,8, 12 и 24 вольта постоянного тока и 220 вольт. Низковольтные требуют специального блока питания (именно такие светодиодные ленты подключают в авто), а высоковольтные – коннектора для стабилизации значения напряжения.

Максимальная длина, представленная в бобине, — пять метров. Если требуется подключить больше светодиодных лент в одной цепи, стоит воспользоваться усилителем напряжения, подключить который следует параллельно. Каждая световая полоска имеет и кратность резки, можно подключить к блоку только несколько сантиметров, при желании. Кратность у всех моделей отличается и обозначена на самой гибкой металлической печатной основе символами штрихпунктира и ножниц.

Как устанавливать светодиодную ленту в авто?

Чтобы подключение светодиодной ленты в машине прошло успешно, стоит знать, что чаще всего их накладывают на фары, двери, в салоне или на панели приборов, а также для эффекта «парения» можно применить ее на кузове.

Однако устанавливать неоновую ленту в машине не рекомендуется на фарах – здесь прежде чего используют белую или желтоватую подсветку. Ведь остальные цвета слепят пешеходов и водителей на встречной полосе, что не положено в правилах дорожного движения.

Подключать диодную ленту в авто требуется двумя основными вариантами: от прикуривателя или же определенным источником питания. В первом методе, чтобы установить, пригодится шлейф на 12 вольт, ведь прикуриватель того же номинала по напряжению. Однако, бывает и тут напряжение выше на пару значений, а поэтому стоит применить стабилизатор, он же драйвер, который выровняет напряжение до необходимого значения. Проверить значения лучше мультиметром для большей надежности. Во втором случае необходимо использовать блок питания на 12 V.

Чтобы подключать диодную ленту в машине, стоит отмерять нужный метраж и отрезать по отметкам на шлейфе – обычно они кратны 3-5 светодиодам и отмечены штрихпунктиром с ножницами.

Примеряете, пытаясь понять можно ли скрыть провода и нужно ли дополнительно просверливать отверстия для крепежа. На задней части устройства есть специальный слой ЗМ, перед тем как приклеить шлейф, поверхность нужно обезжирить. Для крепости стоит посадить его на силикон из пистолета.

А вот подключать неоновую ленту в машине на кузове стоит только влагозащищенную и крепить ее не на клей из термического пистолета, а специальными хомутиками, чтобы при движении от вибрации или на СТО она не отвалилась. Проверять работоспособность вашей конструкции, заложенную в машину, стоит, подключив все к небольшому аккумулятору напряжения, например, запитать при помощи батарейки. Затем можно подключить светодиодную ленту к аккумулятору машины.

Где лучше купить?

Купить светодиодную продукцию становится простым и приятным занятием. В наличии модели световых полосок в герметичной и негерметичной оболочке, с количеством светодиодов на метре погонном от 30 и до 240 единиц различной номинальной яркости. В среднем один светодиод выдает яркость, равную 12-15 люмен. Ресурса одной светодиодной ленты достаточно, чтобы она прослужила в 50 раз дольше лампы накаливания и экономила 90% потребляемой лампой «Ильича» энергии. На 30-40% меньше LED требуют энергии и в отличие от натриевых, люминесцентных и галогенных ламп. Но не только экономия выгодно отличает LED-полоски от остальных источников света. Значительным положительным качеством всех таких моделей служит безопасность современных источников света.

Светодиодный шлейф представлен полным перечнем разновидностей и моделей. И при сотне вариантов купить его в салонах света, промышленных супермаркетах, специализированных магазинах, все же наиболее разумным, экономным и удобным станет оформление заказа в хорошем интернет-магазине, где стоимость не зависит от цены на аренду помещения и зарплаты продавцов-консультантов в зале.

Купить светодиодную ленту, которая бы полностью соответствовала лучшим техническим качествам и характеристикам, была безупречного качества и высокой производительности, можно только в определенных точках по реализации светодиодной продукции, зарекомендовавших себя с лучшей стороны, имеющих богатейший опыт работы на рынке и гарантирующих продажу качественных LED-приборов.

Многолетний опыт работы, прямое непосредственное сотрудничество с ведущими производителями мира, широчайший выбор товаров в каталоге, лучшие ценовые предложения, удобство выбора и оформления заказа – все говорит о большом значении для фирмы ее клиентов и покупателей.

Опубликовано: 2020-11-06
Обновлено: 2021-08-30

Автор: Магазин Electronoff

Монтаж и установка светодиодной ленты своими руками

В статье «О светодиодных лентах и их подключении» подробно рассмотрена теоретическая сторона вопроса – как расшифровать маркировку, как выбрать ленту исходя из необходимой освещенности в помещении, как выбрать блок питания и многие другие. Задаваемые мне вопросы по электронной почте свидетельствуют, что многие домашние мастера сталкиваются с трудностями при монтаже и установке светодиодной ленты при реализации задачи подсветки объектов и освещения помещений. Эта статья заполнит пробел и поможет получить ответы на многие вопросы, возникающие при практическом выполнении монтаже и установке светодиодной ленты своими руками.

Способы подключения светодиодной ленты к источнику питания

Светодиодная лента обычно поставляется намотанной на катушки отрезками длиной пять метров с припаянными на внешнем конце короткими проводами, как на фотографии.

Для защиты места пайки контактных площадок светодиодной ленты от внешних воздействий и из эстетических соображений их обычно сверху закрывают отрезком термоусаживающейся трубкой.

Подключение питания с помощью LED коннектора

При подготовке светодиодной ленты к установке, отрезок ленты длиной пять метров приходится разрезать на более короткие отрезки, исходя из размеров поверхностей или предметов, на которые лента будет устанавливаться. Поэтому возникает необходимость самостоятельного присоединения проводников к контактным площадкам.

Самым простым и быстрым способом присоединения проводов к контактным площадкам светодиодной ленты для ее питания является механический способ, с помощью специального LED коннектора, один из разновидностей которых Вы видите на фотографии. Достаточно приложить ленту контактными площадками к контактам коннектора и защелкнуть крышку. Но этот способ очень дорогой, так как цена одного коннектора сравнима со стоимостью полметра самой ленты и менее надежный, чем подключение с помощью пайки припоем. Не каждый домашний мастер захочет нести такие расходы, особенно если система освещения состоит не из одного отрезка светодиодной ленты, а множества.

Подключение питания способом пайки припоем

При самостоятельной подготовке к монтажу светодиодной системы освещения или подсветки дешевле и надежнее выполнить подключение проводов к светодиодной ленте методом пайки. При кажущейся на первый взгляд сложности, припайка проводов к контактам светодиодной ленты не сложней, чем любая другая пайка. Главное соблюдать технологию и паять паяльником с нагретым до требуемой температуры узким концом жала шириной около 2 мм. Искусству пайки паяльником на сайте посвящен ряд статей.

Отрезанный конец светодиодной ленты обычно приобретает вид, какой Вы видите на фотографии. Количество контактных площадок зависит от вида ленты. Например, RGB лента на фото имеет четыре контактных площадки и к каждой из них необходимо припаять отдельный проводник.

Для получения качественной пайки в обязательном порядке нужно подготовить спаиваемые поверхности, покрыв их слоем припоя. Посмотрев видеоролик, Вы убедитесь, что лудить контактные площадки светодиодной ленты не сложная работа.

Контактные площадки светодиодной ленты не являются исключением и прежде, чем припаять к ним провода, их тоже необходимо залудить, как показано на фотографии.

Далее необходимо залудить концы проводов. Для этого необходимо предварительно нарезать их на куски нужной длины и снять с концов изоляцию. Цвет изоляции проводов значения не имеет, просто, когда используют провода с разным цветом изоляции, то не нужно будет в дальнейшем заниматься их прозвонкой мультиметром. Снять изоляцию на пару миллиметров и залудить провода сложно. Поэтому изоляция снимается на 8-10 мм,а после залуживания концов проводов, они подрезаются бокорезами до длины трех миллиметров.

Теперь осталось приложить залуженные концы проводов к контактным площадкам и по очереди касанием каждой площадки жалом паяльника с каплей припоя в течение пару секунд получить пайку, как на фотографии. После пайки нужно внимательно осмотреть, не соприкоснулись ли капли припоя соседних площадок. Для уверенности в отсутствии короткого замыкания между соседними площадками желательно воспользоваться мультиметром.

Напряжение на контактах светодиодной ленты не превышает 24 В, поэтому место пайки можно не изолировать. Но, все же, лучше обернуть его пару витками изоляционной ленты или надеть термоусадочную трубку с последующим прогревом строительным феном.

Как резать и соединять отрезки светодиодной ленты

При монтаже и установке светодиодной ленты зачастую приходится ее резать на отрезки равные размеру поверхности, на которую она приклеивается. При организации подсветки помещения приходится монтировать ленту под прямым углом, как в одной плоскости (угол на потолке), так и во взаимно перпендикулярных плоскостях (внешний или внутренний угол стен в помещении). При этом, как правило, остаются отрезки светодиодной ленты недостаточной длины, и встает вопрос, а как их правильно соединить вместе?

Как резать светодиодную ленту

Светодиодная лента тонкая, эластичная и легко режется на отрезки обычными канцелярскими ножницами. Для разрезания ленты на куски со знанием дела необходимо ознакомиться с ее устройством и электрической схемой.

Светодиодная лента, вне зависимости от ее длины, состоит из множества параллельно соединенных между собой сегментов, как на фотографии. Один сегмент светодиодной ленты, рассчитанный на питающее напряжение 12 В состоит из трех корпусов со светодиодами и трех сопротивлений. В каждом корпусе установлено по три полупроводниковых кристалла красного, зеленого и синего цветов свечения. Кристаллы одного цвета свечения включены последовательно, как показано на электрической схеме. Для ограничения силы тока, протекающего через цепочки светодиодов, последовательно с ними установлены сопротивления R1- R3.

Если посмотреть на светодиодную ленту со стороны липкого слоя с отклеенной защитной пленкой на просвет, то можно увидеть идущие вдоль токоведущие медные дорожки. По ним подается питающее напряжение вдоль ленты на каждый сегмент.

Теперь Вы поняли, что светодиодную ленту можно разрезать на множество отрезков, но шаг резки должен быть равен длине одного сегмента. Резать разрешено посередине контактных площадок, обычно место разрешенного реза обозначено линией, иногда наносится пиктограмма в виде ножниц.

Как сращивать светодиодную ленту

При подготовке к монтажу светодиодной ленты могут появиться ее отрезки недостаточной длины. Их можно успешно срастить между собой без ущерба для работы ленты в целом. Срастить отрезки светодиодной ленты можно двумя способами, с помощью LED коннектора и пайкой. Соединить ленты пайкой можно тоже двумя способами, непосредственная спайка между собой отрезков ленты или с помощью дополнительных проводов.

Обращаю Ваше внимание, что сращивать светодиодную ленту можно только до длины не более пяти метров. Это связано с тем, что сечение печатных дорожек на ленте маленькое и при длине ленты более пяти метров будет происходить большое падение напряжения на дорожках. При нарушении этого требования ничего непоправимого не произойдет, просто светодиоды на конце ленты буду светиться не в полную яркость.

Сращивание светодиодной ленты пайкой без проводов

Технология подготовки контактных площадок светодиодной ленты не отличается от подготовки для припайки к ним проводов.

На фотографии представлена перерезанная канцелярскими ножницами на две части лента. Так как контактные площадки не окисленные, то можно сразу приступать к их покрытию припоем.

Контактные площадки со стороны установки светодиодов покрыты толстым слоем припоя и готовы для сращивания ленты.

На этом этапе подготовка ленты для сращивания пайкой не заканчивается. Необходимо еще покрыть припоем контактные площадки, которые находятся со стороны липкого слоя. Для доступа к ним нужно отклеить часть защитной пленки.

Открывшиеся взору контактные площадки нужно тоже покрыть толстым слоем припоя. После этого можно приступать к спайке отрезков светодиодной ленты. На фотографии показаны только две контактные площадки, покрыть припоем необходимо и две другие, скрытые под пленкой.

Отрезок ленты, у которой были покрыты контактные площадки с тыльной стороны, накладывается с перекрытием в три миллиметра на залуженные контакты второго отрезка. Теперь достаточно прогреть по очереди контактные площадки жалом паяльника и отрезки ленты станут единым целым. На фотографии Вы видите результат моей работы по сращиванию светодиодной ленты пайкой без проводов, пайка получилась идеальной. Для получения красивой пайки главное не жалеть канифоли.

Сращивание светодиодной ленты с помощью проводов пайкой

Технология припайки проводов к контактным площадкам светодиодной ленты приведена выше. Осталось только продемонстрировать пример такого вида сращивания.

Для изготовления перемычки подойдет провод любой марки, главное, чтобы его сечение было достаточным. Исходя из того, что ток потребления пятиметровой самой яркой светодиодной лентой SMD5050, имеющей 60 светодиодов на метре длины, составляет 4,2 А, то для сращивания ленты любого типа подойдет изолированный медный провод диаметром 0,8 мм.

Провод нужной длины подготовлен и осталось только залудить его оголенные концы. Длина провода перемычки может быть от одного сантиметра до нескольких метров.

В связи с тем, что контакты для подключения в данном типе светодиодной ленты попарно соединены между собой, для надежности, было решено припаять концы проводов одновременно к двум контактам. Для этого концы проводов были согнуты под прямым углом.

Результат припайки проводов к контактам светодиодной ленты Вы видите на фотографии. Второй конец провода точно также припаивается ко второму отрезку светодиодной ленты. Если в качестве флюса для пайки использовалась канифоль, то остатки ее в месте пайки можно не удалять, так как канифоль является диэлектриком. Хотя канифоль и впитывает влагу, но в данном случае это не играет роли. Для придания пайке красивого внешнего вида, канифоль с ленты можно удалить с помощью кисточки смоченной в спирте.

Отрезки светодиодной ленты надежно соединены, и теперь ее можно монтировать на плоскости, изгибая под любым углом.

Светодиодную ленту недопустимо изгибать под прямым углом. После установки перемычки из гибкого провода ничего теперь не мешает устанавливать ленту под любым внутренним или внешним углом стенок.

Как подключить светодиодную ленту

к блоку питания или контроллеру

Следующим этапом подготовки светодиодной ленты к монтажу является подключение ее к блоку питания или контроллеру. На выборе блока питания останавливаться не буду, так как этот вопрос подробно рассмотрен в статье сайта «Как подключить светодиодную ленту».

Если в паспорте на светодиодную ленту указана потребляемая мощность на метр ее длины, то в таком случае параметры источника питания можно рассчитать с помощью предлагаемого онлайн калькулятора.

Достаточно в окошки ввести напряжение питания ленты U, в вольтах, потребляемую мощность метра длины P, в ваттах на метр и общую длину ленты. Сразу узнаете на какую мощность и ток нагрузки должен быть рассчитан источник питания.

Мощный блок питания представляет собой металлическую коробку с перфорационными отверстиями, служащими для циркуляции воздуха с целью отвода тепла от радиокомпонентов и клеммной колодкой с винтами. Для повышения эффективности отвода тепла внутри блока питания часто размещают воздушный вентилятор. На корпусе обычно имеется табличка, в которой указано обозначение блока и его основные технические характеристики.

Возле каждого винта клеммы всегда наносится маркировка для правильного подключения проводов. Для подачи питающего напряжения на монохромную светодиодную ленту достаточно припаять к ней провода по описанной выше технологии, подсунуть их под шайбы и зажать винтами. Для более надежного присоединения проводов нужно свить залуженные концы в колечки.

Схема подключения монохромной LED ленты к блоку питания

Маркировка клемм обозначает следующее. L (фаза) и N (ноль) клеммы подключения к сетевому напряжению 220 В. FG – клемма заземления. G, G и G — три соединенные между собой в блоке клеммы для подключения отрицательного вывода (-) ленты. Клеммы V+, V+ и V+ тоже соединены в блоке питания между собой и служат для подключения положительного вывода (+). Как правило, этими символами обозначаются выводы и у других типов блоков питания.

На фотографии изображена электромонтажная схема подключения монохромной (может светиться только одним из цветов) светодиодной ленты к блоку питания. Как видите, нет ничего сложного. Длина ленты не должна превышать пяти метров. Если понадобится подключить к блоку питания несколько лент, а клемм на нем имеется всего две, то все провода одинаковой полярности, идущие от светодиодных лент, подключаются к одной клемме с соответствующей маркировкой.

При подключении сетевого шнура с вилкой коричневый и синий провода можно менять местами, так как неизвестно где будет фаза, а где ноль, все зависит от того, каким образом будет вставлена вилка в розетку. Желто-зеленый провод заземления вилочного шнура должен быть подсоединен исключительно к клемме заземления. Если в шнуре нет желто-зеленого провода, то клемму заземления можно оставить свободной, но это будет являться нарушением правил техники безопасности. На работоспособность светодиодной системы это не повлияет.

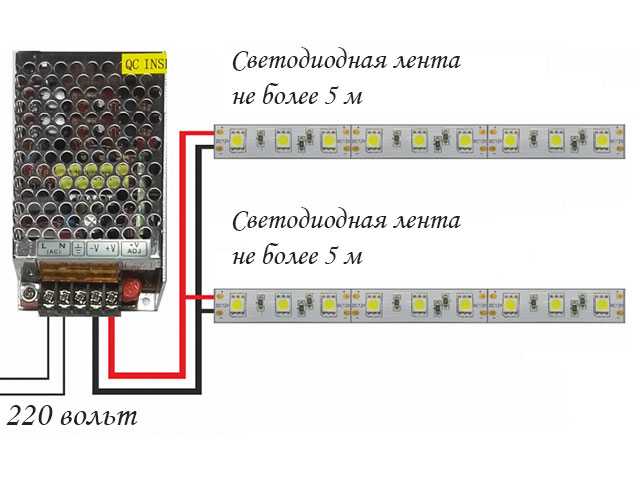

Схема параллельного подключения отрезков LED лент

Иногда возникает задача подсветки, когда нужно подключить к блоку питания множество коротких светодиодных ленточек, удаленных друг от друга, например при подсветке витрины или висящих на расстоянии друг от друга картинок. В таком случае нет необходимости от каждого отрезка ленты тянуть провода к блоку питания. Прокладывается одна или несколько магистральных пар проводов, к которым затем подключаются короткие проводники от ленточек.

Присоединение к магистральному проводу проводов, идущих от ленточек можно выполнить любым способом. Самым надежным является скрутка с последующей пайкой, но в данном случае предпочтительнее соединение с помощью разъемов или клеммных колодок. Это упростит задачу ремонта, в случае возникновения такой необходимости, при эксплуатации светодиодной системы.

На фотографии пример подключения отрезков светодиодной ленты с помощью клеммных колодок типа Ваго (Wago). Провода синего и белого цвета изоляции магистральные, одножильные. Провода черного цвета идут к светодиодной ленте. Если будет устанавливаться RGB LED лента, то понадобится проложить четыре магистральных провода и применить по четыре клеммы Ваго на одно ответвление.

Надо учесть, что клеммы Ваго, в зависимости от типа предназначены для соединения проводов определенного диаметра. Например, клеммы, которые на фотографии предназначены для соединения проводов диаметром от 0,5 до 2,5 мм. Если провод будет тоньше, то надежного контакта не будет, а толще 2,5 мм просто невозможно будет вставить. Многожильный провод перед вставлением в одноразовую клемму Ваго, как на фотографии, обязательно нужно залудить, чтобы он стал как одножильный или напрессовать на него специальный наконечник, иначе вставить его в клемму будет невозможно.

Иногда возникает необходимость при установке подсветки расположить светодиодную ленту по сложному рисунку, например, при подсветке шкафчика или витрины. В таком случае можно в качестве магистральных проводов использовать саму ленту, припаяв выводы отрезков лент непосредственно к контактам одного из отрезков лент. Суммарная длина всех отрезков при таком способе соединения не должна превышать пяти метров.

При создании освещения светодиодной лентой из отрезков разной мощности их можно последовательно и параллельно подключать в любом сочетании. Например, метр светодиодной ленты типа SMD3014 мощностью 12 Вт подключить последовательно с отрезком ленты типа SMD3528 мощностью 4,8 Вт, а к нему подключить еще отрезок SMD3014 мощностью 12 Вт длиной два метра. Главное не забывать при последовательном включении об ограничении суммарной длины 5 метров.

После разработки схемы монтажа ленты необходимо определить сечение провода для подключения ее к блоку питания. Если не известен потребляемый ток LED лентой, то его можно определить по таблице исходя из типа светодиодов и их количеству, установленному на метре длины.

Как подключить светодиодную ленту

к источнику питания от компьютера

Стоимость мощных импульсных блоков питания на напряжение 12 В и 24 В, при токе нагрузки более 5 А, предназначенных для питания светодиодных лент зачастую превышает стоимость самой ленты.

Но есть возможность избежать полностью или уменьшить затраты на создание светодиодной системы, если применить блок питания от стационарного компьютера. Морально устаревший системный блок компьютера с исправным блоком питания найти не сложно у себя в подсобном помещении, у друзей или на работе.

На фотографии представлен один из многочисленного семейства источников питания, извлеченный из стационарного компьютера. БП компьютера является законченным изделием и его можно успешно использовать для питания других устройств, в том числе и для питания светодиодной ленты. Все блоки питания имеют стандартный ряд напряжений, приведенный в таблице, и отличаются только по величине допустимого тока нагрузки.

Из источника питания выходит несколько десятков проводов разного цвета, но на провода одного цвета выводится одно и тоже напряжение, приведенное в таблице.

На источнике питания всегда имеется табличка, в которой указана его максимальная мощность и допустимый ток нагрузки по каждому напряжению. Хотя рассматриваемый блок питания рассчитан на мощность нагрузки 400 W, но нагрузочная способность по цепи +12 В составляет всего 16 А (12 В×16 А=192 Вт), что достаточно для питания практически любой системы светодиодного освещения или подсветки.

Как принудительно включить источник питания компьютера

Если вставить в розетку вилку сетевого шнура, и включить выключатель на блоке питания, то блок не начнет работать, пока на него не поступит сигнала управления с материнской платы, который подается при нажатии кнопки «Пуск» на системном блоке. Поэтому чтобы запустить источник питания нужно эмитировать сигнал управления с материнской платы.

Для этого достаточно замкнуть на разъеме подачи питания на материнскую плату между собой контакт 16 (POWER ON зеленого цвета, в некоторых моделях БП бывает серого цвета) с контактом 17 (общий провод GND черного цвета), как показано на фотографии. Если разъем имеет 20 контактов, то замыкаются между собой контакты 14 и 15, к которым подсоединены провода тех же цветов. Контакты находятся со стороны расположения фиксатора разъема.

Перемычку можно сделать из отрезка медного провода диаметром 1 мм, согнув в виде буквы П, как показано на фотографии. Затем вставить в контакты разъема.

Если источник питания больше не планируется использоваться в компьютере, то можно сделать более надежное соединение проводов. Для этого нужно снять с них изоляцию на длину 1-2 см, обернуть один провод об другой одним витком и затем пропаять припоем. Соединение можно не изолировать, так как оно и так имеет электрический контакт с корпусом блока питания.

Как подключить LED ленту 12 В к блоку питания компьютера

Перед монтажом светодиодной системы необходимо проверить работоспособность источника питания. Без нагрузки на выходе импульсные блоки включать в сеть не рекомендуется. Для этого нужно подключить к любому из разъемов на проводах, к контактам, подключенным к черному и желтому проводам нагрузку, и подать на блок питающее напряжение 220 В. В качестве нагрузки хорошо подойдет любая лампочка, применяемая в автомобиле на 12 В. Например от фары, имеющая мощность около 60 Вт и потребляющая ток около 5 А. Если лампочка светит в полную яркость и крыльчатки вентилятора в блоке питания быстро вращаются, значит, блок в порядке. При наличии мультиметра, для полной уверенности, следует измерять выходное напряжение. Если лампочка не светит, значит, блок неисправен и требуется его ремонтировать. При медленном или шумном вращении крыльчатки, вентилятор нужно почистить и смазать.

В блоке питания компьютера больше всего четырехконтактных разъемов, как на фотографии. Светодиодную ленту удобнее всего подключать к этим проводам, так как они длинные и в случае потребления светодиодной системой большого тока, можно подключиться к нескольким разъемам, или откусив их припаять идущие к ним провода непосредственно к контактным площадкам ленты. Для подключения LED ленты на 12 В понадобится только желтый и черный провода.

Подключение блока питания к светодиодной ленте лучше всего сделать разъемным. Это пригодится в случае модернизации или ремонта системы освещения. При наличии ответной части (папа) для четырехконтактного разъема, то достаточно припаять его желтый и черный провода непосредственно к контактным площадкам ленты.

При отсутствии ответной части штатного разъема желтый и черный провода нужно отрезать от разъема. После этого их можно припаять к разъему контроллера, в случае подключения RGB ленты, применить любой другой разъем, рассчитанный на ток потребления ленты или припаять непосредственно к контактным площадкам ленты или срастить с проводами, идущими от ленты.

Перед соединением при помощи пайки или скрутки, с проводов нужно снять изоляции и залудить припоем. Далее провода скручиваются между собой, обрезается торчащие концы, и пропаиваются каплей припоя. Оголенные участки закрываются заблаговременно надетой на них изолирующей трубкой или покрываются изоляционной лентой.

Как подключить LED ленту 24 В к блоку питания компьютера

Технология подключения светодиодной ленты, рассчитанной на питающее напряжение 24 В не отличается от подключения ленты, рассчитанной на 12 В. Отличие только в цвете проводов, к которым нужно подключиться.

В компьютере нет блоков, для питания которых необходимо напряжение 24 B, но есть блоки, для работы которых требуется напряжение +12 B и -12 B. Величина этих напряжений указана относительно общего (черного цвета) провода. Поэтому, если подключить светодиодную ленту только к желтому и голубому проводам, то на нее будет поступать напряжение величиной 24 B. Голубой провод подведен только к многоконтактному разъему для подключения к материнской плате. Желтый там тоже есть.

Но к сожалению, нагрузочная способность по цепи напряжения –12 В на много ниже, чем нагрузочная способность по цепи +12 В. Так в блоке питания, представленном на фотографии, ток нагрузки по цепи +12 В составляет 16 А, а по цепи –12 В всего 0,5 А.

Нагрузочная способность блока питания при таком подключении ленты будет определяться минимальным током любого из напряжений. В данном случае это 0,5 А. С учетом того, что напряжения +3,3 В и +5 В не используются, то можно смело нагружать блок как минимум до 1 А. Вполне допустим и больший ток нагрузки, я полагаю ампер до трех, но это нужно для конкретной модели источника питания проверить экспериментальным путем.

О сечении проводов блока питания

Диаметр медных многожильных проводов, выходящих из блока питания, составляет 0,8 мм (сечение 0,5 мм²), что допускает подключать нагрузку на один провод до 3 А. Если, сила тока для питания ленты нужна больше, то необходимо подключать LED ленту к большему числу проводов одного цвета. Например, для питания ленты нужен ток 5 А, значит необходимо использовать два провода, а если ток нужен 15 А, то уже пять проводов.

Как подключить светодиодную RGB ленту к контроллеру

RGB LED ленту можно подключить и без контроллера, непосредственно к блоку питания. При таком подключении теряется смысл ее использования, светить она будет либо белым или одним из цветов с малой яркостью.

В статьях сайта «Подключение RGB светодиодных лент» и «Ремонт системы освещения светодиодной RGB лентой» в деталях рассмотрены вопросы подключения, принципа работы и ремонта контроллера, но не освещен вопрос подключения RGB ленты к контроллеру с помощью разъемного соединения.

В случае если к ленте уже припаяны провода с ответной частью разъема, установленного на контроллере, что бывает редко, то вопросов не возникает. Достаточно сочленить разъемы, с учетом ключа и подключение готово.

Мне пришлось подключать RGB ленту к контроллеру LN-IR24B, в котором установлен разъем, как на фотографии. Шаг между контактами в разъеме составляет 2,5 мм, диаметр под штыри 0,7 мм при глубине 4 мм. Ответной части к разъему в наличии не было.

Задачу подключения можно решить тремя способами. Отрезать разъем и срастить провода методом скрутки со сдвигом, припаять провода непосредственно к печатной плате контроллера или подобрать подходящий разъем.

Лучшим решением является не нарушать конструкцию контроллера, так как будет потеряна гарантия, а подобрать разъем. В наличии был пятиконтактный разъем от платы видеомагнитофона, подходящий по геометрическим параметрам. После удаления лишнего контакта проверка показала, что штыри входили с небольшим натягом и надежно фиксировались в ответной части. Осталось только припаять к его штырям, соблюдая маркировку провода, идущие от LED ленты. Одетые кембрики придадут пайкам законченный вид и защитят провода от обрыва при изгибах.

Смонтированная RGB светодиодная система готова и можно ее устанавливать на новогоднюю елку, для чего она и предназначалась.

Рекомендации по размещению оборудования и монтажу LED ленты

Светодиодная система не является системой повышенной надежности и поэтому необходимо монтаж выполнять с учетом возможности ее полного или частичного демонтажа в случае отказа для ремонта.

Светодиодная лента с тыльной стороны покрыта липким слоем, защищенным пленкой. Для закрепления LED ленты на поверхности достаточно удалить защитную пленку и прижать ленту к поверхности. Но если поверхность имеет большую шероховатость, то лента приклеится плохо и со времен может отвалиться. Для надежного крепления на шероховатую поверхность можно предварительно на нее нанести полоску двустороннего скотча, равную ширине ленты, и уже на него приклеивать ленту.

Существуют специальные алюминиевые профили, которые с помощью саморезов закрепляются на стене, и лента приклеивается уже к профилю. К профилям придается пластиковый рассеиватель, позволяющий спрятать светодиоды и сделать световой поток более равномерным. Но стоимость профилей зачастую превышает стоимость самой лены. Специальный профиль можно заменить дешевым пластиковым уголком, закрепив его на поверхности жидкими гвоздями.

При подсветке потолков LED ленту удобнее всего спрятать за потолочным плинтусом. В зависимости от замысла, светодиоды направляют либо параллельно поверхности потолка или под углом к нему. Для максимального использования светового потока и получения равномерного освещения потолка ленту нужно размещать на расстоянии не менее пяти сантиметров от него.

При освещении витрин, полок или внутреннего объема шкафов необходимо позаботиться, чтобы светодиоды не светили прямо в глаза людей. В противном случае эффект от подсветки будет неполным, а возможно и отрицательным, например в случае подсветки товара в магазине.

В мощных блоках питания часто устанавливают вентиляторы, которые при работе издают акустический шум, который со временем обычно увеличивается. Этот факт надо учесть, если светодиодная система устанавливается в помещении, где шум может стать раздражающим фактором, например, в спальной комнате. В таком случае блок питания выносят в другое помещение, где шум не будет мешать.

Gulnara 13.11.2013

Здравствуйте Александр Николаевич, посоветуйте пожалуйста как правильно осветить наружную рекламу.

Обтянули по плоскости вывеску диодной лентой, но при включении она отсвечивает так что не видно надписи.

Как правильно нужно было обклеивать? Заранее благодарна Вам за ответ.

Александр

Уважаемая Gulnara!

Конструкция освещения рекламной вывески была выбрана не для данного случая. Для освещения плоскости надо было выбирать светодиодную ленту не с прямым излучением светодиодов, а боковым, то есть параллельно поверхность плоскости.

Но ситуация поправима.

Для исправления полученного результата можно установить светоотражающий экран, который будет заслонять и одновременно отражать свет от светодиодов на плоскость рекламы.

А можно, что еще лучше, отклеить ленту. По торцу периметра рекламного щита закрепить планку из любого материала, выступающую на ширину ленты и уже на ее приклеить ленту, направив световой поток на рекламную надпись.

Как подключить светодиодные ленты

Автор: Максвелл Мур
(и еще один участник)

• Избранное: 0

Сложность

Умеренная

Шаги

6

Требуемое время

15 — 45 минут

Секции

1

• Как подключить светодиодные ленты
  6 шагов

Флаги

0

• Подсветка

• Полный экран

• Опции

• История

• Скачать PDF

• Править

• Перевести

• Встроить это руководство

Введение

Светодиодные фонари часто не поставляются с разъемами и не позволяют соединить их последовательно, чтобы продолжить одну нить. В этом руководстве показано, как именно выполнить шаги, чтобы повесить их на стену, соединенные последовательно. Это руководство полезно для людей, которые могут приобрести несколько комплектов ламп разных или одной и той же марки, которые могут поставляться с неправильными соединениями. Часто вы получаете две светлые пряди без возможности соединить их последовательно.

• Скотч

  Доступно для продажи на Amazon

  Купить

• Пистолет для горячего клея

  Доступно для продажи на Amazon

  Купить

Детали не указаны.

4. Редактировать

5. • org/HowToDirection»>

     Используя сторону с выступом, убедитесь, что обе стороны выровнены «RGB» к «RGB» с обеих сторон.

   • Поместите каждый штырь так, чтобы он совпадал с соответствующей противоположной пластиной.

   • Вставьте штыри в пластину по направлению к стене и прочно соедините.

   Редактировать

6. Редактировать

Почти готово!

Чтобы собрать устройство, следуйте этим инструкциям в обратном порядке.

Заключение

Чтобы собрать устройство, следуйте этим инструкциям в обратном порядке.

Отменить: я не завершил это руководство.

Автор


с 1 другим участником

Значки:
2

Команда

Можно ли соединить светодиодные ленты вместе?

Когда около 15 лет назад появились светодиодные ленты, это потрясло воображение любителей, когда они думали о том, как осветить пространство романтическим красным, футуристическим синим или резким фиолетовым оттенком.

Светодиодные ленты, пожалуй, наиболее любимое применение светодиодного освещения. У них много применений, и они могут мгновенно изменить настроение комнаты.

Поскольку они представляют собой тонкие гибкие полоски, которые можно приклеивать, их можно носить буквально куда угодно.

Вы ​​можете подключить несколько светодиодных лент вместе с верхним пределом в зависимости от выходной мощности ленты и вашего источника питания. Ленточные светильники можно соединять с помощью разъемов, кабелей или путем пайки соединительных стыков.

Можно ли соединить несколько ленточных светильников вместе?

Вы можете легко соединить две светодиодные ленты вместе, учитывая, что они поставляются в катушках с отмеченными пунктирными линиями для нарезки лент нужного размера.

Затем эти полоски можно соединить двумя способами: с помощью соединителей или пайки медных контактных площадок полосок.

Используя острое лезвие, вы можете снять защитный пластиковый слой, чтобы обнажить точки подключения схемы на светодиодной ленте, готовой для подключения проводов или разъемов.

Можно ли соединить светодиодные ленты разных марок вместе?

Вы можете соединять светодиодные ленты разных марок друг с другом при условии, что они имеют одинаковое напряжение.

Предположим, вы пытаетесь соединить две полосы с разным напряжением. В этом случае они просто не будут работать из-за разных требований к напряжению для каждой полосы, и вы рискуете их повредить — пустая трата денег.

Вы также должны убедиться, что при их подключении правильно соблюдена полярность. Полярность световых полос разных марок может немного различаться — убедитесь, что положительные разъемы совмещены.

Вы должны увидеть знак плюса и минуса рядом с медными контактными площадками, чтобы указать вам направление.

Стоит отметить, что разные марки светодиодных лент также могут быть изготовлены разного качества. Если вы решите подключить светодиодные ленты разных марок, вы можете обнаружить, что одна из них быстрее изнашивается или начинает тускнеть.

Всегда проще и лучше подключить светодиодные ленты, произведенные той же компанией, даже если это означает отказ от дешевой сделки с более дешевым брендом.

Безопасно ли подключать несколько ленточных светильников?

Для обеспечения безопасности важно всегда покупать качественную и сертифицированную продукцию. Известно, что дешевые светодиодные ленты, соединенные последовательно, пожароопасны, так как в них используется тонкий материал, который не выдерживает больших токов и очень быстро нагревается.

Поскольку светодиодные ленты монтируются на деревянные или пластиковые поверхности, высокая температура может представлять реальную опасность возгорания.

Учитывая, что вы используете подлинный продукт, необходимо соблюдать некоторые меры предосторожности.

Поскольку у вас может быть несколько различных типов светодиодных лент, которые вы хотите подключить, вы должны учитывать их различия.

Например, светодиодная лента RGB потребляет в 3 раза больше энергии, чем белая светодиодная лента.

Не все ленты можно соединять вместе, так как они не могут работать от одного и того же источника питания. Напряжение блока питания и светодиодной ленты должно совпадать. Оценок может быть три.

Если вашей светодиодной ленте требуется 5 В постоянного тока (В постоянного тока), ваш блок питания должен быть на 5 В постоянного тока. То же самое относится и к светодиодным лентам на 12 В и 24 В.

Помимо безопасности, вам также необходимо подумать о наиболее экономичном способе питания подключенных полос.

Это не самый энергоэффективный метод соединения светодиодных лент в одну линию и закольцовывания ее обратно в исходную точку для покрытия прямоугольного потолка.

Разумным решением было бы разместить блок питания в одном из углов прямоугольного потолка. Затем подключите две светодиодные ленты параллельно от блока питания. Каждая полоса проходит по двум сторонам прямоугольника, обе заканчиваясь в углу, противоположном блоку питания.

Таким образом, вы избежите использования двух источников питания и предотвратите падение напряжения, когда световые полосы ближе к концу цепи тускнеют из-за падения напряжения.

О разнице между последовательным и параллельным подключением я расскажу чуть позже, а сейчас давайте разберемся, как безопасно соединить несколько светодиодных лент.

Также читайте: В чем разница между канатными и ленточными светильниками?

Как соединить несколько светодиодных лент вместе

Как я кратко говорил ранее, есть два основных способа соединения лент вместе.

Самый простой способ — использовать ленточный разъем, а более сложный (но не слишком) — припаять контактные площадки.

Итак, начнем с простого маршрута.

Как подключить светодиодные ленты с помощью разъемов

Существует несколько типов разъемов, которые могут понадобиться в зависимости от ваших требований.

Во-первых, это простая соединительная клипса со штырями (Amazon), которая используется для соединения непрерывно работающих светодиодных лент с использованием медной маркировки.

Этот тип разъема отлично подходит, когда вы хотите сделать соединение невидимым, оставив впечатление, что это одна длинная цепочка световых полос.

Соединители-зажимы часто бывают разной формы в зависимости от ваших потребностей с учетом различных углов и пересечений полос.

Далее идет разъем с двумя зажимами по бокам с кабелем посередине (Amazon). Это используется для удлинения двух светодиодных лент с дополнительным кабелем для использования вокруг углов или углов.

Если у вас в комнате есть труба отопления, как у меня, то соединитель с проводом будет отличным вариантом для обхода препятствия.

Предупреждение: убедитесь, что соединительный кабель не касается непосредственно трубы, так как это может привести к серьезному повреждению полосы.

Наконец, разъем, который имеет только один зажим сбоку (Amazon) и оголенный провод с кабелем между ними, используется для подключения светодиодной ленты к блоку питания (БП).

Кроме того, вы можете использовать его для подключения к контроллеру RGB, а затем к источнику питания, если вы хотите удаленно управлять установкой.

Преимущество ленточных соединителей заключается в том, что вы просто вставляете конец световой ленты в специально отведенное место в зажиме и правильно выравниваете провода.

Большинство клипов выровнены по полосе, но всегда лучше перепроверить.

Вот небольшое видео, в котором показано, как соединить две полосы.

https://www.youtube.com/watch?v=RL3YUFsuKqwВидео не может быть загружено, так как отключен JavaScript: Как подключить светодиодные ленты с помощью различных разъемов (https://www.youtube.com/watch?v= RL3YUFsuKqw)

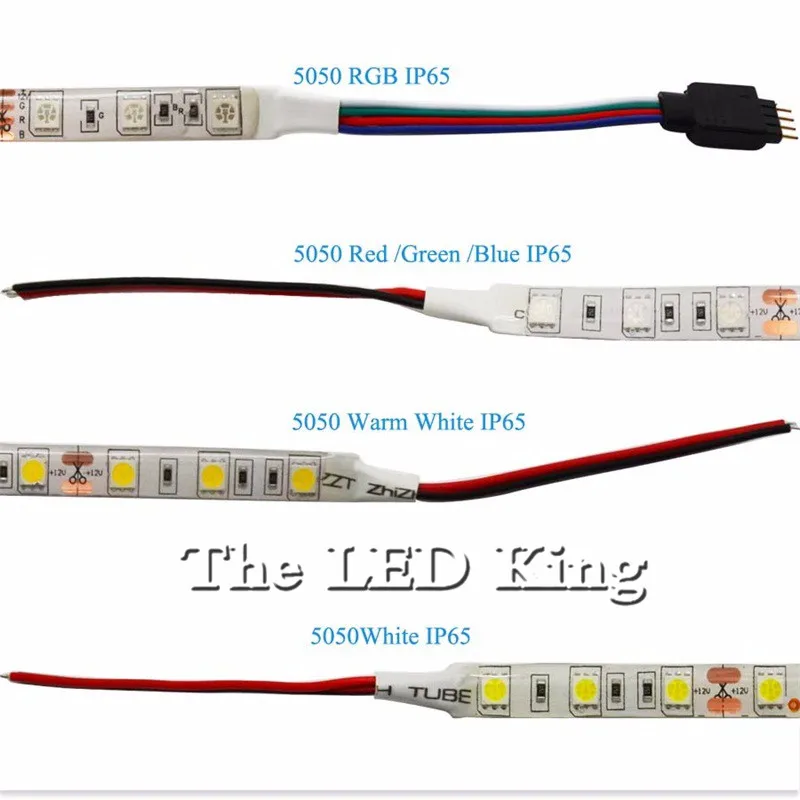

Говоря о разных лентах, нужно знать одну вещь, а именно разницу при соединении белых и RGB-полос.

Требуются ли для светодиодных лент RGB специальные разъемы?

Если вы подключаете светодиодные ленты RGB, вам нужно будет купить специальные соединители для лент. Это из-за количества контактов, которое имеет каждый тип светодиодной ленты.

Простая белая светодиодная лента имеет два контакта, поэтому вам понадобится разъем, рассчитанный на два контакта. Ленточные RGB-светильники имеют четыре контакта, поэтому убедитесь, что вы покупаете ленточные разъемы с такими же четырьмя контактами.

Существует третий тип полос, также известный как RGBW. У них есть специальный белый чип. Хотя светодиодные полосы RGB могут создавать белый цвет, они не могут получить такой чистый белый цвет, как полоса RGBW.

Ленты RGBW имеют пять контактов, поэтому убедитесь, что вы покупаете разъемы для полос с пятью контактами.

Как подключить светодиодные ленты без разъема?

Как я уже говорил, светодиодные ленты можно подключать без разъема.

Некоторые соединения можно спаять! Вы можете использовать паяльники, чтобы припаять напряжение, а также красный, зеленый и синий контакты к следующему проводу.

На самом деле паяные соединения более механически прочны и могут быть более эффективными за счет удлинителей.

Поэтому рекомендуется пропаивать соединения, если вы используете слишком большой ток.

Более того, если светодиод особо высокой яркости, то некоторые соединительные провода не подходят из-за большой выходной мощности ленты.

Итак, учитывая, что у вас есть навыки и оборудование для пайки, вы можете даже предпочесть пайку, если ваша полоса будет особенно сильно потреблять ток.

После этого закройте термоусадкой, защитите стыки или заклейте стыки изолентой.

Следует ли подключать светодиодные ленты последовательно или параллельно?

Чтобы ответить на этот вопрос, лучше всего начать с объяснения разницы между последовательной и параллельной схемой.

В последовательной цепи ваши световые ленты будут соединены встык напрямую. Блок питания подключается только непосредственно к первой светодиодной ленте в цепочке.

В этих схемах ток постоянный, а напряжение делится между светодиодами.

Это означает, что вы можете не получить одинаковую яркость по всей схеме, и вам необходимо убедиться, что используемый вами источник питания является источником постоянного тока. Кроме того, если одна из полос в вашей серии выйдет из строя, вся схема перестанет работать.

Напротив, в параллельной цепи каждая полоса подключена к источнику питания. Это означает, что ток распределяется между каждой полосой, но напряжение равно. Во-первых, их сложнее установить, но если одна из ваших полос выйдет из строя, другие останутся гореть.

Однако вместо этого ток будет перенаправлен. Если вы подключили несколько полос, это не должно быть проблемой. Тем не менее, если вы использовали параллельную цепь только для двух полос, когда одна из них выходит из строя, это означает, что ток для другой полосы удваивается, что также может привести к ее перегоранию.

Если вам нужно равномерное освещение, лучше всего использовать последовательное соединение. Тем не менее, вам понадобится драйвер с очень высоким постоянным током для более длинных соединений, чтобы гарантировать отсутствие падения производительности. Если вы потеряете одну полосу, вы не получите освещения, пока ее не замените.

Для сложных цепей с большим количеством светодиодов будет сложнее установить параллельную цепь, но она останется частично освещенной, если полоска выйдет из строя.

Сколько светодиодных лент можно подключить в цепочку к одному источнику питания?

Использование слишком большого количества лент может увеличить мощность драйвера в цепи и вдвое сократить срок службы драйвера и, следовательно, светодиодной ленты.

Поэтому будьте очень осторожны при выборе правильного количества полос и соответствующего блока питания.

Вот общее правило для использования, учитывая, что у вас есть некоторая информация о ваших светодиодных лентах и ​​блоке питания.

Вы можете рассчитать это, умножив количество ватт на метр вашей полосы на длину полосы, которую вы питаете.

Затем выберите блок питания, мощность которого примерно на 20 % БОЛЬШЕ, чем это значение.

Предположим, у вас есть источник питания мощностью 60 Вт. Настоятельно рекомендуется оставлять запас от 10 до 20% неиспользуемой мощности, поэтому вы можете предположить, что вы можете получить 54 Вт от этого блока питания (PSU), забрав 10%.

Теперь рассчитайте мощность, потребляемую каждой полосой, умножив длину полосы на количество ватт на фут светодиода.

Информация о ваттах на фут обычно указывается на странице продукта или в листе технических характеристик.

Разделите эту сумму на 54, чтобы определить количество полосок, которые вы можете использовать.

Тем не менее, точное количество светодиодных лент, которые вы можете соединить вместе, всегда будет зависеть от точных характеристик имеющихся у вас устройств.

БОЛЬШИНСТВО производителей рекомендуют не более 2-3 полос для питания от одного блока питания.

Я также сделал простой калькулятор для вас, чтобы помочь вам с математикой. Наслаждаться.

Важно знать, что с каждым добавлением светодиодной ленты необходимо увеличивать мощность источника питания.

Ваша светодиодная лента будет потреблять от блока питания столько энергии, сколько ей нужно, и не больше. А поскольку для получения энергии не нужно будет так много работать, ваша установка будет выделять меньше тепла и прослужит дольше.

В противном случае высокая мощность, подаваемая на полосу, может привести к ее повреждению.

Одним из явных признаков того, что вашего источника питания недостаточно или что вы подключили слишком много полос, является то, что вниз по полосе ваши светодиоды будут становиться все тусклее и тусклее, что называется падением напряжения.

В дополнение к текущему регулированию, если мощность светодиодных лент высока из-за большего количества светодиодов на метр или высокой мощности светодиодов на метр, вам необходимо ограничить общую длину подключенных лент.

Вот конкретный пример:

Если светодиод имеет мощность 4,8 Вт на метр полосы, рекомендуется запитать максимум 10 метров в одной линии для источника питания 60 Вт, а для 9,6 Вт на метр полосы вы должны запитать только 5 метров.

На что следует обратить внимание при подключении светодиодных лент

Есть несколько моментов, на которые следует обратить внимание, начиная проект освещения. Я уже указал на большинство из них, поэтому, прежде чем я закончу, позвольте мне просто подытожить.

При подключении нескольких светодиодных лент к одному источнику питания крайне важно использовать источник питания с номинальной мощностью БОЛЬШЕ ватт, чем требуется для установки ленточных светильников.

Номинальная мощность вашего блока питания не должна быть меньше или равна общей мощности ленты. В противном случае вы рискуете столкнуться с падением напряжения, когда светодиоды в конце тусклые.

Приступая к фактическим соединениям, вы всегда должны отрезать светодиодную ленту от медных соединений, расположенных через каждые пару дюймов на ленте. В противном случае некоторые светодиоды в области реза могут не работать.

Обязательно наденьте термоусадку на разъемы для их защиты, которые различаются для внутреннего и наружного использования. В качестве альтернативы вы также можете использовать электрическую или изоляционную ленту.

Плюс и минус полоски всегда должны совпадать с минусом и плюсом разъема. В светодиодах RGB цветные провода должны соответствовать точкам подключения, обозначенным B, R, G и 12 В, как я уже говорил.
