Расчет резисторов для светодиодов и его сопротивление
Светодиоды все чаще используются нами в различных сферах. Они представляют собой полупроводниковый прибор, превращающий электрический ток в световое излучение.
- Расчет сопротивления для светодиодов ↓
- Расчет онлайн ↓
- Принцип работы и область применения ↓
- Подключение и пайка ↓
Для получения света с их помощью, не надо применять специальные дополнительные преобразователи. Достаточно подать на него электрический ток. В этом моменте часто проблемы. Они чувствительны к большим скачкам тока, которые наблюдаются при включении.
Для защиты от таких скачков, в цепь включают специально подобранные резисторы.
Резисторы по праву считаются самыми распространенными радиоэлементами. Главная их характеристика состоит в сопротивлении, в двух словах, они препятствуют протеканию электрического тока.
Резисторы считаются пассивными элементами электрической цепи. Они могут быть постоянными, т.
е. такими сопротивлениями, у которых протекание тока остается неизменным. И переменными, где величину сопротивления можно регулировать от 0 до его максимального значения. Их используют как токоограничительные элементы, делители напряжения, шунты для измерительных приборов, и тому подобное.
Основной параметр резистора – это его сопротивление. Сопротивление – это его свойство препятствовать протеканию электрического тока. Измеряемой характеристикой величины сопротивления есть Ом.
Расчет сопротивления для светодиодов
Как произвести расчет:
Для провидения расчета понадобится знать точные параметры светодиода и источника напряжения. Их можно прочитать в паспортных данных, или найти в интернете. По источнику питания нам понадобятся данные выходного напряжения.
По светодиоду, его номинальное напряжение и рабочий ток.

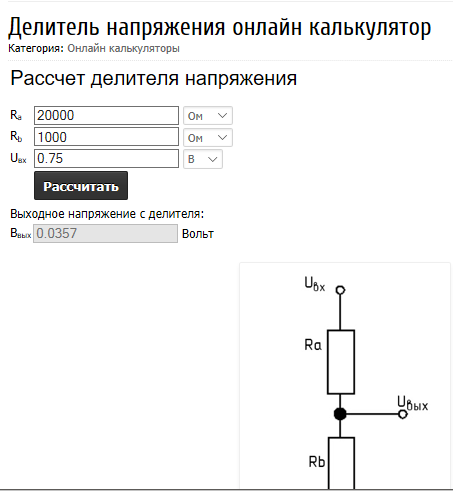

Расчет онлайн
Для расчета на онлайн-калькуляторе понадобятся все те же данные, что и для расчетов в ручном режиме.
Это: напряжение источника питания, номинальный прямой ток и напряжение, количество светодиодов, и их схема подключения.
Ниже приведены ссылки на несколько источников с онлайн-калькуляторами:
- http://forum220.ru/calc-res-led.php. На странице этого калькулятора вам подскажут, как можно найти номинальное прямое напряжение светодиода по цвету его света, если данные об этом отсутствуют.
- http://cxem.net/calc/ledcalc.php. Этот калькулятор не только рассчитает вам значения сопротивления, но и предложит схему подключения. Это будет удобно в случае большого количества светодиодов.
- http://h-t-f.ru/calk/online-calculator-for-resistor-leds. Калькулятор учитывает особенности соединения.
Принцип работы и область применения
Резисторы разной мощности
Принцип работы резистора построен на рассеивании мощности.
Номинальной мощностью рассеивания является та мощность, которую резистор может рассеять не повреждаясь. Единица мощности – ватты.
Рассматривая роль резистора с точки зрения электротехники, мощность можно определить по формуле: Р=I ² * R, где P – мощность, I – значение силы тока, R – сопротивление резистора.
Резисторы являются важными элементами электрической цепи, главная их функция – это сопротивление протеканию электрического тока. Этим он способствует стабилизации и ограничении силы тока протекающей по цепи. Его часто используют в качестве балластного резистора, чтобы иметь возможность регулировать напряжение в цепи.
Резисторы, в том числе балластные, используются для поглощения некоторой части напряжения, выравнивают силы тока в различных участках цепи. Тем самым, они поддерживают стабильность напряжения.
Этот принцип используют в резисторах для светодиодов. Светодиоды чувствительны к большим скачкам тока, которые могут возникнуть при их включении, они могут привести их негодность.
Включенный последовательно с ним токоограничивающий резистор, уменьшит ток до приемлемой величины.
Подключение и пайка
Светодиоды – это полупроводниковые приборы, при их подключении необходимо соблюдать полярность. При неправильном подключении они работать не будут, и довольно часто выходят со строя.
Анод имеет полярность +, катод соответственно -. Обычно, ножка катода немного меньше по длине. Часто, катод можно опознать по более толстой ножке внутри прибора. В любом случае, данные по контактам можно найти в справочной литературе.
Диоды также боятся перегрева во время пайки. Для пайки нельзя использовать мощные паяльники, лучше использовать приборы мощностью до 100 Вт.
Также, можно в качестве вспомогательных средств для охлаждения использовать пинцет. Он отведет часть тепла.
Вместо пинцета, можно использовать и другие металлические инструменты.
Паяльник перед пайкой надо разогреть до его максимальной температуры. Было бы хорошо, чтобы его температура была в пределах 250-280 градусов Цельсия.
Сам процесс пайки одной ножки не должен превышать 4-5 секунд. При этом времени, прибор не успеет перегреться.
При монтаже светодиода на месте установки, старайтесь, чтобы контакты ближе к корпусу, оставались параллельны, как при выходе из производства. Изгибайте контакты небольшими радиусами, уступив подальше от корпуса. Собирайте их на твердом плоском материале. Предварительно, подготовьте отверстия для ножек светодиодов с помощью дрели.
Подбирая источник питания, следует помнить: чем больше разница рабочего напряжения светодиода и источника питания, тем меньше они будут подвержены влиянию скачков напряжения блока питания. Не забывайте устанавливать предохранители.
Если у вас безвыходные SMD светодиоды, у них вместо ножек для пайки контактные площадки.
Эти площадки расположены на нижней части их корпуса. Паяют их маломощными паяльниками не более 15 ВТ.
Часто, для этой работы применяют специальное жало. Оно имеет разветвление на рабочем конце. Народные умельцы вместо специального жала наматывают тонкий медный провод на стандартное жало. Оптимальный диаметр такого провода 1 мм.
Легче всего проверить светодиоды с помощью тестера. Проверяется он как обычный диод. Его надо включить в прямом положении, чтобы между анодом и катодом пошло положительное напряжение. Многие современные цифровые приборы имеют встроенную возможность проверки диодов. Главное при проверке – соблюдать полярность.
Статья была полезна?
0,00 (оценок: 0)
Правильный расчет резистора для светодиода (онлайн калькулятор)
Светодиод является полупроводниковым прибором с нелинейной вольт-амперная характеристикой (ВАХ). Его стабильная работа, в первую очередь, зависит от величины, протекающего через него тока. Любая, даже незначительная, перегрузка приводит к деградации светодиодного чипа и снижению его рабочего ресурса.
Чтобы ограничить ток, протекающий через светодиод на нужном уровне, электрическую цепь необходимо дополнить стабилизатором. Простейшим, ограничивающим ток элементом, является резистор.
Важно! Резистор ограничивает, но не стабилизирует ток.
Расчет резистора для светодиода не является сложной задачей и производится по простой школьной формуле. А вот с физическими процессами, протекающими в p-n-переходе светодиода, рекомендуется познакомиться ближе.
Содержание
- 1 Теория
- 1.1 Математический расчет
- 1.2 Графический расчет
- 2 В каких случаях допускается подключение светодиода через резистор?
- 3 Примеры расчетов сопротивления и мощности резистора
- 3.1 Cree XM–L T6
- 3.2 Пример с LED SMD 5050
- 4 Онлайн-калькулятор
Теория
Математический расчет
Ниже представлена принципиальная электрическая схема в самом простом варианте.
В ней светодиод и резистор образуют последовательный контур, по которому протекает одинаковый ток (I).
Питается схема от источника ЭДС напряжением (U). В рабочем режиме на элементах цепи происходит падение напряжения: на резисторе (UR) и на светодиоде (ULED). Используя второе правило Кирхгофа, получается следующее равенство: или его интерпретация
В приведенных формулах R – это сопротивление рассчитываемого резистора (Ом), RLED – дифференциальное сопротивление светодиода (Ом), U – напряжения (В).
Значение RLED меняется при изменении условий работы полупроводникового прибора. В данном случае переменными величинами являются ток и напряжение, от соотношения которых зависит величина сопротивления. Наглядным объяснением сказанного служит ВАХ светодиода.
На начальном участке характеристики (примерно до 2 вольт) происходит плавное нарастание тока, в результате чего RLED имеет большое значение. Затем p-n-переход открывается, что сопровождается резким увеличением тока при незначительном росте прикладываемого напряжения.
Путём несложного преобразования первых двух формул можно определить сопротивление токоограничивающего резистора:
ULED является паспортной величиной для каждого отдельного типа светодиодов.
Графический расчет
Имея на руках ВАХ исследуемого светодиода, можно рассчитать резистор графическим способом. Конечно, такой способ не имеет широкого практического применения. Ведь зная ток нагрузки, из графика можно легко вычислить величину прямого напряжения. Для этого достаточно с оси ординат (I) провести прямую линию до пересечения с кривой, а затем опустить линию на ось абсцисс (ULED). В итоге все данные для расчета сопротивления получены.
Тем не менее, вариант с использованием графика уникален и заслуживает определенного внимания.
Рассчитаем резистор для светодиода АЛ307 с номинальным током 20 мА, который необходимо подключить к источнику питания 5 В. Для этого из точки 20 мА проводим прямую линию до пересечения с кривой LED.
Далее через точку 5 В и точку на графике проводим линию до пересечения с осью ординат и получаем максимальное значение тока (Imax), примерно равное 50 мА. Используя закон Ома, рассчитываем сопротивление:
Чтобы схема была безопасной и надёжной нужно исключить перегрев резистора. Для этого следует найти его мощность рассеивания по формуле:
В каких случаях допускается подключение светодиода через резистор?
Подключать светодиод через резистор можно, если вопрос эффективности схемы не является первостепенным. Например, использование светодиода в роли индикатора для подсветки выключателя или указателя сетевого напряжения в электроприборах. В подобных устройствах яркость не важна, а мощность потребления не превышает 0,1 Вт. Подключая светодиод с потреблением более 1 Вт, нужно быть уверенным в том, что блок питания выдаёт стабилизированное напряжение.
Если входное напряжение схемы не стабилизировано, то все помехи и скачки будут передаваться в нагрузку, нарушая работу светодиода.
Ярким примером служит автомобильная электрическая сеть, в которой напряжение на аккумуляторе только теоретически составляет 12 В. В самом простом случае делать светодиодную подсветку в машине следует через линейный стабилизатор из серии LM78XX. А чтобы хоть как-то повысить КПД схемы, включать нужно по 3 светодиода последовательно. Также схема питания через резистор востребована в лабораторных целях для тестирования новых моделей светодиодов. В остальных случаях рекомендуется использовать стабилизатор тока (драйвер). Особенно тогда, когда стоимость излучающего диода соизмерима со стоимостью драйвера. Вы получаете готовое устройство с известными параметрами, которое остаётся лишь правильно подключить.
Примеры расчетов сопротивления и мощности резистора
Чтобы помочь новичкам сориентироваться, приведем пару практических примеров расчета сопротивления для светодиодов.
Cree XM–L T6
В первом случае проведем вычисление резистора, необходимого для подключения мощного светодиода Cree XM–L к источнику напряжения 5 В.
Cree XM–L с бином T6 имеет такие параметры: типовое ULED = 2,9 В и максимальное ULED = 3,5 В при токе ILED=0,7 А. В расчёты следует подставлять типовое значение ULED, так как. оно чаще всего соответствует действительности. Рассчитанный номинал резистора присутствует в ряду Е24 и имеет допуск в 5%. Однако на практике часто приходится округлять полученные результаты к ближайшему значению из стандартного ряда. Получается, что с учетом округления и допуска в 5% реальное сопротивление изменяется и вслед за ним обратно пропорционально меняется ток. Поэтому, чтобы не превысить рабочий ток нагрузки, необходимо расчётное сопротивление округлять в сторону увеличения.
Используя наиболее распространённые резисторы из ряда Е24, не всегда удаётся подобрать нужный номинал. Решить эту проблему можно двумя способами. Первый подразумевает последовательное включение добавочного токоограничительного сопротивления, который должен компенсировать недостающие Омы.
Его подбор должен сопровождаться контрольными измерениями тока.
Второй способ обеспечивает более высокую точность, так как предполагает установку прецизионного резистора. Это такой элемент, сопротивление которого не зависит от температуры и прочих внешних факторов и имеет отклонение не более 1% (ряд Е96). В любом случае лучше оставить реальный ток немного меньше от номинала. Это не сильно повлияет на яркость, зато обеспечит кристаллу щадящий режим работы.
Мощность, рассеиваемая резистором, составит:
Рассчитанную мощность резистора для светодиода обязательно следует увеличить на 20–30%.
Вычислим КПД собранного светильника:
Пример с LED SMD 5050
По аналогии с первым примером разберемся, какой нужен резистор для SMD светодиода 5050. Здесь нужно учесть конструкционные особенности светодиода, который состоит из трёх независимых кристаллов.
Если LED SMD 5050 одноцветный, то прямое напряжение в открытом состоянии на каждом кристалле будет отличаться не более, чем на 0,1 В.
Значит, светодиод можно запитать от одного резистора, объединив 3 анода в одну группу, а три катода – в другую. Подберем резистор для подключения белого SMD 5050 с параметрами: типовое ULED=3,3 В при токе одного чипа ILED=0,02 А.
Ближайшее стандартное значение – 30 Ом.
Принимаем к монтажу ограничительный резистор мощностью 0,25 Вт и сопротивлением в 30 Ом ±5%.
У RGB светодиода SMD 5050 различное прямое напряжение каждого кристалла. Поэтому управлять красным, зелёным и синим цветом, придётся тремя резисторами разного номинала.
Онлайн-калькулятор
Представленный ниже онлайн калькулятор для светодиодов – это удобное дополнение, которое произведет все расчеты самостоятельно. С его помощью не придётся ничего рисовать и вычислять вручную. Всё что нужно – это ввести два главных параметра светодиода, указать их количество и напряжение источника питания. Одним кликом мышки программа самостоятельно произведёт расчет сопротивления резистора, подберёт его номинал из стандартного ряда и укажет цветовую маркировку.
Кроме этого, программа предложит уже готовую схему включения.
Напряжение источника питания (В):
Прямое напряжение светодиода (В):
Прямой ток светодиода (мА):
Количество светодиодов:
Схема подключения
Принципиальная схема
Другое расположение светодиодов
Резистор 4 полосы
Дополняя вышесказанное стоит отметить, что если прямое напряжение светодиода значительно ниже напряжения питания, то схемы включения через резистор малоэффективны. Вся лишняя энергия впустую рассеивается резистором, существенно занижая КПД устройства.
Преобразователь случайных чисел |

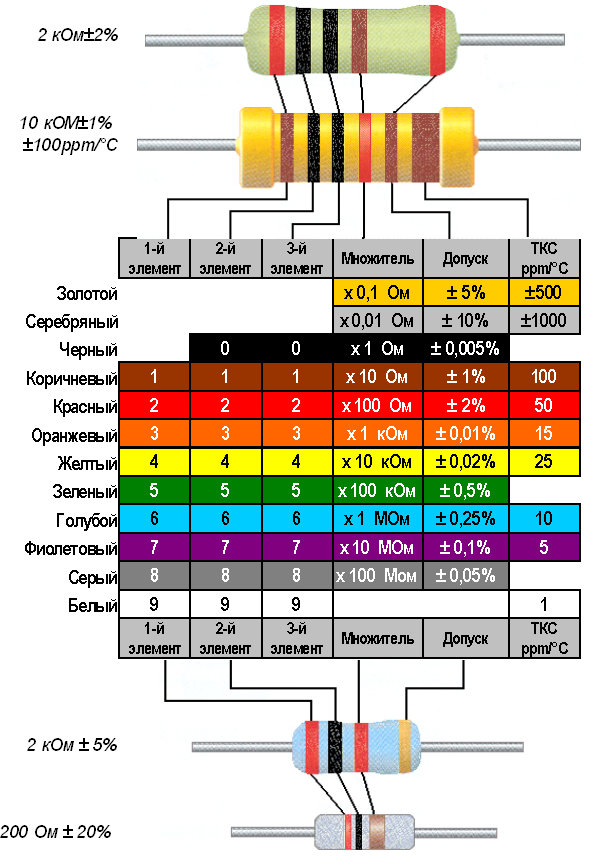

Калькулятор цветовых кодов резисторовЦветовые коды на основе номиналов резисторов Этот калькулятор цветового кода резистора преобразует значение резистора в цветовой код резистора и поддерживает резисторы с 3, 4 и 5 диапазонами. Пример: Рассчитайте цветовой код резистора ±20% 2,7 кОм. Сопротивление R ом (Ом) килоом (кОм) мегом (МОм) Допустимое отклонение и количество цветовых полос E6: ±20% — 3 полосыE12: ±5sE2 — 4 % — 4 полосы E48: ±2 % — 5 полос E96: ±1 % — 5 полос E192: ±0,5 % — 5 полос E192: ±0,25 % — 5 полос E192: ±0,1 % — 5 полос E192: ±0,05 % — 5 диапазонов Доля Стандартное значение {0} Нестандартное значение {0} Ближайший меньший стандартный резистор в {0} Ближайший более высокий стандартный резистор в {0} Значения резистора из цветовых кодовКоличество полос: 3 4 5 1 -й Digit NOT0 Black1 RED3 RED 3 -й Hillse68. 2 -я цифраNONCH1 Black1 Brown2 Red3 Orange4 Yellow5 Green6 Blue7 Viollet8 Grey9 White MultiplierNOSEX1 Blackx10100 REDX10 8 Orangex10⁴ hellyx10⁵ greenx10⁶ violetx101100 redx10! Оранжевый X10⁴ hellyx10⁵ greenx10⁶ violetx10 greyx10 8 rosterx10⁴ hellox10 greenx10 gruex10 violetx10 greyx10 8 juldx10 greenx10 greanx01.011.0004 Допуск, ±нет1 % коричневый 2 % красный 0,05 % оранжевый 0,02 % желтый 0,5 % зеленый 0,25 % синий 0,1 % фиолетовый 0,01 % серый 5 % золото 10 % серебро Резистор и сопротивление Резистор представляет собой пассивный электрический компонент, который создает электрическое сопротивление в электронных схемах. Резисторы можно найти практически во всех электрических цепях. Они используются для различных целей, например, для ограничения электрического тока, в качестве делителей напряжения, для подачи смещения на активные элементы цепи, для согласования линий передачи, в резисторно-конденсаторных цепях в качестве времязадающей составляющей. Прецизионная десятичная коробка резисторов Электрическое сопротивление резистора или электрического проводника является мерой сопротивления потоку электрического тока. Единицей сопротивления в системе СИ является ом. Любой материал обладает некоторым сопротивлением, кроме сверхпроводников, сопротивление которых равно нулю. Более подробная информация о сопротивлении, удельном сопротивлении и проводимости. Допуск резистора Конечно, можно сделать резистор с очень точным сопротивлением, однако это будет безумно дорого. Кроме того, прецизионные резисторы используются относительно редко. Для измерений используются очень дорогие резисторы. Здесь речь пойдет о недорогих резисторах, применяемых в электрических цепях, не требующих высокой точности. Во многих случаях достаточно точности ±20%. Для резистора на 1 кОм это означает, что допустим любой резистор со значением в диапазоне от 800 до 1200 Ом. Для некоторых критических компонентов допуск может быть указан как ±1% или даже ±0,05%. Сравнение резисторов SMD 0,1 Вт в корпусах 1608 (1,6 × 0,8 мм) с керамическим резистором 10 Вт 1 Ом Рассеиваемая мощностьКогда электрический ток проходит через резистор, он нагревается, и тепловая энергия, которую он рассеивает. Эта энергия должна рассеиваться резистором без чрезмерного повышения его температуры. И не только его температуру, но и температуру компонентов, окружающих этот резистор. Мощность, потребляемая резистором, рассчитывается как , где В в вольтах — это напряжение на резисторе сопротивлением R в омах, а I — ток в амперах, протекающий через него. Мощность, которую резистор может безопасно рассеивать в течение неопределенного периода времени без ухудшения своих характеристик, называется номинальной мощностью резистора или номинальной мощностью резистора . Резисторы 1/8 Вт, 1/4 Вт, 1/2 Вт и 1 Вт с цветовой маркировкой в блоке питания компьютера Предпочтительные значения сделать ограниченное количество компонентов, особенно учитывая, что любой изготовленный резистор подлежит определенному допуску. Стоимость более прецизионных резисторов намного выше, чем у их менее точных аналогов. Общая логика требует выбора логарифмической шкалы значений, чтобы все значения были равномерно распределены по логарифмической шкале и соответствовали допуску диапазона. Например, при допуске ±10% декаду (интервал от 1 до 10, от 10 до 100 и т. д.) имеет смысл охватить в 12 шагов: 1,0, 1,2, 1,5, 1,8, 2,2, 2,7, 3,3. , 3,9, 4,7, 5,6, 6,8, 8,2, затем 10, 12, 15, 18, 22, 27, 33, 39, 47, 56, 68, 82. Перечень значений серии EСовременный керамический резистор мощностью 10 Вт 8,6 Ом (вверху) и резистор ВЗР 2 Вт 3,3 кОм производства Советского Союза в 1969 г. Е6 значения (допуск 20%): , 6.8. Значения E12 (допуск 10 %): 1,0, 1,2, 1,5, 1,8, 2,2, 2,7, 3,3, 3,9, 4,7, 5,6, 6,8, 8,2. E24 значения (допуск 5 %): 1,0, 1,1, 1,2, 1,3, 1,5, 1,6, 1,8, 2,0, 2,2, 2,4, 2,7, 3,0, 3,3, 3,6, 3,9, 4,1, 5,3, 4 5.6, 6.2, 6.8, 7.5, 8.2, 9.1. E48 Значения (2% допуска): 1,00, 1,05, 1,10, 1,15, 1,21, 1,27, 1,33, 1,40, 1,47, 1,54, 1,62, 1,69, 1,78, 1,87, 1,96, 2,05, 2,15, 2,26, 1,78, 1,87, 1,96, 2,05, 2,15, 2,26, 1,78, 1,87, 1,96, 2,05, 2,15, 2,26, 1,78, 1,87, 1,96, 2,05, 2,15, 2,26, 1,78, 1,87, 1,96, 2,05, 2,15, 2,26, 1,78, 1,87, 1,96, 2, 2. E96 Значения (1% допуска): 1,00, 1,02, 1,05, 1,07, 1,10, 1,13, 1,15, 1,18, 1,21, 1,24, 1,27, 1,30, 1,33, 1,37, 1,40, 1.43, 1.47, 1,50, 1, 1,54, 1,58, 1,62, 1,65, 1,69, 1,74, 1,78, 1,82, 1,87, 1,91, 1,96, 2,00, 2,05, 2,10, 2,15, 2,21, 2,26, 2,32, 2,37, 2,43, 2,49, 2,55, 2,61, 2,67, 2,74, 2,80, 2,87, 2,94, 3,01, 3,09, 2,67, 2,74, 2.80, 2,94, 3,01, 3,09, 2,67, 2,80, 2,87, 2,94, 3,01, 3, , 3,16, 3,24, 3,32, 3,40, 3,48, 3,57, 3,65, 3,74, 3,83, 3,92, 4,02, 4,12, 4,22, 4,32, 4,42, 4,53, 4,64, 4,75, 4,87, 4,99, 5,1,23, 5,36, 5,49, 5,62, 5,87, 4,99, 5,23, 5,36, 5,49, 5,62, 5, , 5,76, 5,90, 6,04, 6,19, 6,34, 6,49, 6,65, 6,81, 6,98, 7,15, 7,32, 7,50, 7,68, 7,87, 8,06, 8,25, 8,45, 8,66, 8,87, 9,09, 9,56, 9,31, 9,31 Значения E192 (допуск 0,5 % и ниже): 1,00, 1,01, 1,02, 1,04, 1,05, 1,06, 1,07, 1,09, 1,10, 1,11, 1,13, 1,14, 1,15, 1,17, 1,18, 1,20, 1,21, 1,23, 1,24, 1,26, 1,27, 1,29, 1. Цветовая маркировка резистора Маркировка резистораБольшие резисторы, как показано на рисунке, обычно маркируются цифрами и буквами, и их легко прочитать. Однако значение не может быть легко напечатано даже с использованием современных технологий печати на небольших резисторах (и других электронных компонентах), особенно если они имеют цилиндрическую форму. Поэтому в течение последних 100 лет для маркировки компонентов использовались цветные полосы. Электронный цветовой код для этой цели был введен в начале 19 века.20. Цветовые коды используются не только для резисторов, но и для конденсаторов, диодов, катушек индуктивности и других электронных компонентов. Цветовой код резистора Для резисторов используется до шести цветовых полос. Наиболее распространенным является четырехполосный цветовой код, в котором первая и вторая полосы представляют собой первую и вторую значащие цифры значения сопротивления, третья полоса представляет собой десятичный множитель, а четвертая полоса указывает допуск. Для прецизионных резисторов 2 % или более используются пять или более полос, и первые три полосы представляют значение сопротивления. Последняя полоса в 6-полосной маркировке представляет собой температурный коэффициент в ppm/K (частей на миллион на кельвин). На рисунке выше показан принцип цветовой маркировки. Полосы читаются слева направо. Обычно они сгруппированы ближе к левому концу. Если между последней цветовой полосой и другими полосами есть видимый зазор, то он показывает правую сторону резистора. Кроме того, серебряные или золотые полосы (если они есть) всегда находятся с правой стороны. Когда вы определили значение по цветным полосам, сравните его с предпочтительными таблицами значений. Нажмите или коснитесь ссылок, чтобы просмотреть примеры цветовой маркировки: 10 кОм ±20%, 12 Ом ±20%, 15 МОм ±1%, 18 МОм ±2%, 22 кОм ±10%, 27 Ом ±5 %, 33 кОм ±5%, 39 МОм ±0,5%, 0,47 Ом ±0,25%, 0,56 Ом ±0,1%, 68 Ом ±0,05%, 0,82 Ом ±20% Цифровая маркировка Цифровые значения напечатаны на поверхности монтажные резисторы (SMT — технология поверхностного монтажа или SMD — устройство поверхностного монтажа) больших размеров и на более крупных резисторах с осевым выводом. Поскольку место для маркировки очень мало, иногда бывает непросто прочитать и понять номинал резистора. Маркировка в основном используется для обслуживания, потому что во время производства резисторы подаются в машины для поверхностного монтажа лентами с соответствующей маркировкой. Многие, особенно небольшие SMD-резисторы, вообще не маркируются, и после того, как они сняты с ленты, единственным способом найти их сопротивление является измерение. 39 × 10⁰ = 39 Ом 0,1 Вт SMD резисторы в упаковках по 1608 (1,6 × 0,8 мм) Для маркировки используется несколько систем: три или четыре цифры, две цифры с буквой, три цифры с буквой, код РКМ , и другие системы. Если вы видите только три цифры, они представляют собой значащие цифры, а третья — множитель. Например, 103 на резисторе SMD соответствует 10 × 10³ = 10 кОм. Четырехзначная система используется для резисторов с высоким допуском, например, для E96 или E192 последовательных резистора. Например, 2743 = 274 × 10³ = 274 кОм. Для резисторов меньшего размера можно использовать другую систему. Например, для серии E96 используются две цифры плюс одна буква. Эта система может сохранить один символ по сравнению с четырехзначной системой. Это связано с тем, что E96 содержит менее 100 значений, которые могут быть представлены двумя числами, если они пронумерованы последовательно, то есть 01 — 100, 02 — 102, 03 — 105 и т. д. Буква представляет множитель. Обратите внимание, что производители часто используют собственные системы. В коде РКМ, также называемом «обозначением R», вместо десятичного разделителя ставится буква, обозначающая единицу сопротивления, которая может быть напечатана ненадежно или просто исчезнуть на компонентах или дублирующих документах. Кроме того, этот метод позволяет использовать меньше символов. Например, R22 или E22 означает 0,22 Ом, 2K7 означает 2,7 кОм, а 1M5 означает 1,5 МОм. Измерение резистора 3,3 МОм 0,5 Вт с помощью осциллографа-мультиметра Измерение сопротивления Сопротивление можно измерить аналоговым (стрелкой) или цифровым омметром или мультиметром с функцией измерения сопротивления. Для измерения сопротивления подключите щупы к выводам резистора и считайте значение. Иногда можно измерить сопротивление, не удаляя резистор из цепи. Однако перед подключением мультиметра к измеряемой цепи необходимо отключить питание цепи и разрядить все конденсаторы. Мультиметр можно использовать не только для измерения сопротивления резисторов, но и для измерения контактного сопротивления различных коммутационных компонентов, таких как реле или переключатели. Например, вы можете определить, нуждается ли кнопка мыши в замене, измерив ее сопротивление, предпочтительно с помощью аналогового мультиметра или цифрового мультиметра с аналоговым индикатором. Аналоговая гистограмма полезна при выполнении диагностики или регулировке. Гистограмма действует как стрелка в аналоговом измерителе и может показывать колебания сопротивления, когда цифровой дисплей с мигающими цифрами был бы совершенно бесполезен. С таким измерителем можно легко обнаружить множество непостоянных проблем, например, дребезг контактов вибрирующего реле. В заключение несколько примеров: Резистор 2,7 кОм ±5%: красный, фиолетовый, красный, золотой Резистор 100 кОм ±5%: коричневый, черный, желтый, золотой. Резистор 220 кОм ±5%: красный, красный, желтый, золотой. Резистор 330 кОм ±5%: оранжевый, оранжевый, желтый, золотой. Резистор 390 кОм ±5%: оранжевый, белый, желтый, золотой. Резистор 430 кОм ±5%: желтый, оранжевый, желтый, золотой Резистор 470 кОм ±5%: желтый, фиолетовый, желтый, золотой Резистор 510 кОм ±5%: зеленый, коричневый, желтый, золотой Резистор 560 кОм ±5%: зеленый, синий, желтый, золотой Резистор 750 кОм ±5%: фиолетовый, зеленый, желтый, золотой Резистор 910 кОм ±5%: белый, коричневый, желтый, золотой Эта статья написана Анатолием Золотковым Вас могут заинтересовать другие калькуляторы из группы Калькуляторы электротехники, ВЧ и электроники:Калькулятор резисторно-конденсаторной (RC) цепи Калькулятор параллельного сопротивления Калькулятор параллельной индуктивности серия калькулятор конденсатора Калькулятор импеданса импеданса Калькулятор индуктивного индуктивного индуктивного калькулятора Калькулятор взаимной индуктивности Калькулятор индуктивной индуктивности — Параллельный индуктивные индукции Калькулятор Mutual Induction. Калькулятор полного сопротивления параллельной цепи RL Калькулятор полного сопротивления параллельной цепи RLC серия серии калькулятор импеданса RC с цепью серии LC Ипедансный калькулятор схемы Серия RL Ипедансное калькулятор схемы СЕРИЯ RLC CUMPEDANCE CUCEDANCE Энергия аккумулятора и калькулятор работы Калькулятор батареи батареи. Калькулятор индуктивности плоской спиральной катушки NFC/RFID Калькулятор коаксиального кабеля Калькулятор светодиодов. Расчет токоограничивающих резисторов для одиночного светодиода и светодиодных матриц Калькулятор максимального диапазона максимального диапазона радара Радар -максимальный калькулятор радарного горизонта и калькулятор целевого посещения Калькулятор расстояния на расстоянии зрений Кальцилятор Aperting Campulator Dipole Antenna Calculator Aliasing Campulator Диполь. Калькулятор мощности постоянного тока Калькулятор мощности переменного тока Калькулятор ВА в Вт Калькулятор трехфазной мощности переменного тока (сбалансированная нагрузка) Преобразование вектора: прямоугольно-полярное Калькулятор полных гармонических искажений (THD) Калькулятор закона Ома Калькулятор времени передачи данных |
Если вы увлекаетесь электроникой и не можете вспомнить цветовую маркировку резисторов, то этот калькулятор для вас. Он выполнит простую проверку, соответствует ли расчетное сопротивление, которое вам нужно для вашей схемы, одному из стандартных значений сопротивления в диапазонах E3–E192, и покажет, как выглядит резистор с этим значением.
Grey9 White
.. Список можно продолжать до бесконечности.
В то же время 20-процентные резисторы сегодня трудно найти — они были распространены в начале эры транзисторного радио. Резисторы 5% и 1% сегодня очень распространены. Раньше они были относительно дорогими, но не сейчас.
Как правило, чем больше размер резистора, тем большую мощность он может рассеивать. Выпускаются резисторы различной мощности, чаще всего от 0,01 Вт до сотен Вт. Углеродные резисторы обычно производятся с номинальной мощностью от 0,125 до 2 Вт.
Эти значения называются предпочтительными значениями и стандартизированы как E серии предпочтительных номера, которые используются не только для резисторов, но и для конденсаторов, катушек индуктивности и стабилитронов. Каждая серия E (E3, E6, E12, E24, E48, E96 и E192) подразделяет декаду на 3, 6, 12, 24, 48, 96 и 192 шага. Обратите внимание, что серия E3 устарела и больше почти не используется.
37, 2,49, 2,61, 2,74, 2,87, 3,01, 3,16, 3,32, 3,48, 3,65, 3,83, 4,02, 4,22, 4,42, 4,64, 4,87, 5,11, 5,36, 5,62, 5,90, 6,19, 6,49, 6,81, 7,15, 7,50, 5,62, 6,19, 6,49, 7,15, 7,50, 7,87, 8,25, 8,66, 9,09, 9,53.
30, 1.32, 1,33, 1,35, 1,37, 1,38, 1,40, 1,42, 1,43, 1,45, 1,47, 1,49, 1,50, 1,52, 1,54, 1,56, 1,58, 1,60, 1,62, 1,64, 1,65, 1,67, 1,69, 1,72, 1,74, 1,76, 1,78, 1,67, 1,69, 1,72, 1,74, 1,76, 1.78 1,80, 1,82, 1,84, 1,87, 1,89, 1,91, 1,93, 1,96, 1,98, 2,00, 2,03, 2,05, 2,08, 2,10, 2,13, 2,15, 2,18, 2,21, 2,23, 2,26, 2,29, 2,32, 2,34, 2,37, 2,40, 2,26, 2,29, 2,32, 2,37, 2, 2,43, 2,46, 2,49, 2,52, 2,55, 2,58, 2,61, 2,64, 2,67, 2,71, 2,74, 2,77, 2,80, 2,84, 2,87, 2,91, 2.94, 2.98, 3.01, 3.05, 3.09, 3.12, 3.16, 3.20, 3.24, 3.28, 3.32, 3.36, 3.40, 3.44, 3.48, 3.52, 3.57, 3.61, 3.65, 3.9, 3.8, 3.8, 3.70, 3.8 3.92, 3,97, 4,02, 4,07, 4,12, 4,17, 4,22, 4,27, 4,32, 4,37, 4,42, 4,48, 4,53, 4,59, 4,64, 4,70, 4,75, 4,81, 4,87, 4,93, 4,99, 5,05, 5,17, 5,17, 5,23, 5.30, 5,36, 5,42, 5,49, 5,56, 5,62, 5,69, 5,76, 5,83, 5,90, 5,97, 6,04, 6,12, 6,19, 6,26, 6,34, 6,42, 6,49, 6,57, 6,65, 6,73, 6,81, 6,90, 6,98, 7,06,. 7,15, 7,23, 7,32, 7,41, 7,50, 7,59, 7,68, 7,77, 7,87, 7,96, 8,06, 8,16, 8,25, 8,35, 8,45, 8,56, 8,66, 8,76, 8,87, 8,98, 9,09, 9,20, 9,31, 9,42, 9,53, 9,65, 9,76, 9,88.
Между третьей и четвертой полосами имеется небольшой, иногда плохо различимый промежуток, помогающий различить левую и правую части симметричного компонента. 20% резисторы обычно маркируются только тремя полосами — у них нет полосы допуска. Их полосы означают цифру, цифру, множитель.
Если его нет, то попробуйте прочитать с другого конца. Обратите внимание , что в данном калькуляторе цветовая маркировка выполнена в соответствии с международным стандартом IEC 60062:2016 .
Поэтому лучший способ определить сопротивление — это всегда измерение с помощью мультиметра.
КалькуляторКалькулятор параллельного резистора R1 + R2 = эквивалентный резистор R Эквивалент цепи общего сопротивления Удобный поиск общего сопротивления = параллельный
Калькулятор параллельного резистора R1 + R2 = эквивалентный резистор Сопротивление R1 + R2 = эквивалентное сопротивление цепи Удобный поиск общего резистора = параллельный — sengpielaudio Sengpiel Берлин
| Немецкая версия |
● Calculate Resistors in a Parallel Circuit ●
Parallel Resistance Calculator
Parallel Resistor Finder — Piggyback means in parallel and не в серии.
Calculation : R total and Parallel Resistors R1 or R2
| Используемый браузер не поддерживает JavaScript. Вы увидите программу, но функция не будет работать. |
| Р всего | Формула: R всего = R1×R2/(R1+R2) |
Пожалуйста, введите два значения резистора , будет рассчитано третье значение параллельной цепи.
Можно даже ввести общее сопротивление R всего и одно известное сопротивление R 1 или R 2 .

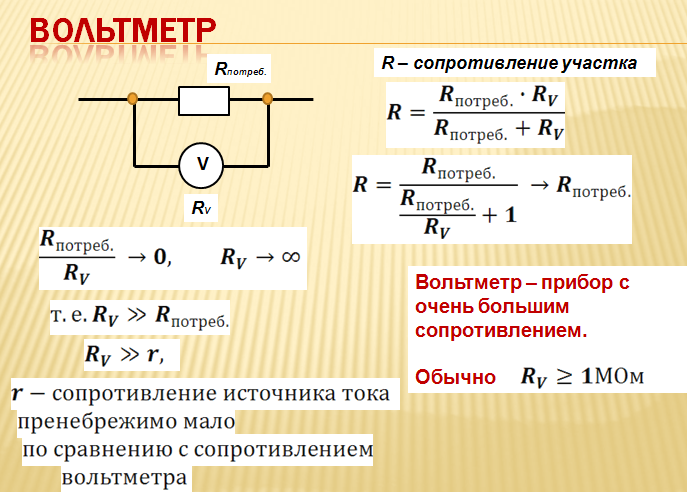

Формула (уравнение) для расчета двух сопротивлений R 1 и R 2 , соединенных параллельно:
Расчет необходимого параллельного резистора R 2 , когда R 1 и общее сопротивление R всего дано:
| Solving the formula R total = ( R 1 × R 2 ) / ( R 1 + R 2 ) for R 1 : Первый шаг — очистить все дроби, умножив их на младших. общий знаменатель, то есть R t × R 1 × R 2 … итак, получаем: 1/ R Всего = 1/ R 1 + 1/ R 2 |
Примечание: Этот калькулятор также может решать другие математические задачи.

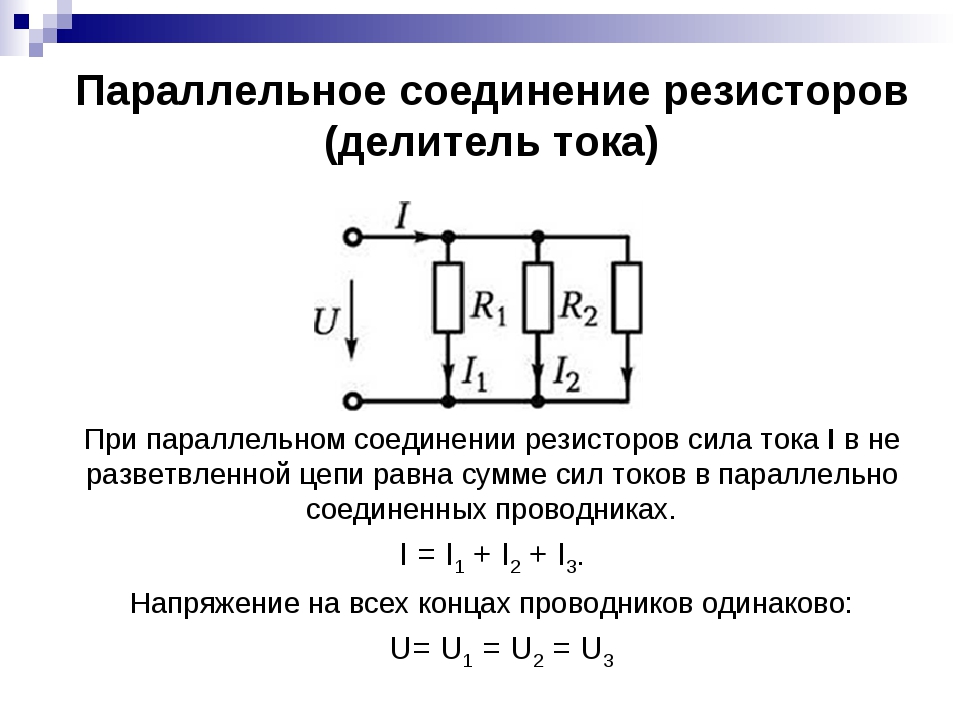

Расчет резисторов параллельно
точно такие же, как расчеты, необходимые для катушек индуктивности, включенных параллельно, или для конденсаторов, соединенных последовательно.
| Два параллельных резистора и результирующее общее сопротивление: Два резистора одинакового номинала, также показать уравнение, что результаты всегда половина. Это облегчает, когда проектирование схем или прототипирование. С заглавными буквами всегда двойное, потом опять заглавные просто просто складывайте параллельно. |
• Поисковые сопротивления R 1 и R 2 , когда известно целевое сопротивление (эквивалентное сопротивление) •
Расчет: пары резисторов — калькулятор обратного проектирования
Поиск R 1 и R 2 с известным сопротивлением цели
● Расчет множества параллельных резисторов ●
Этот калькулятор определяет сопротивление до 10 резисторов, включенных параллельно . Введите сопротивление в поля ниже и, когда все значения будут введены, . нажмите кнопку «Рассчитать», и результат появится в поле под этой кнопкой. В качестве теста, если мы введем сопротивления 4, 6 и 12 Ом, ответ должен быть 2 Ом. Примечание. Очистка полей вручную не приводит к сбросу сохраненных значений. Используйте «сброс». |
Закон Ома — калькулятор и формулы
Два резистора, включенных параллельно, и результирующее общее сопротивление
Сопротивление в диапазоне от 1 Ом до 100 Ом
| Р2 | Р1 | |||||||||||
| 1 | 1,5 | 2,2 | 3,3 | 4,7 | 6,8 | 10 | 15 | 22 | 33 | 47 | 68 | |
| 1 | 0,5 | 0,6 | 0,69 | 0,77 | 0,83 | 0,87 | 0,91 | 0,93 | 0,95 | 0,97 | 0,98 | 0,99 |
| 1,5 | 0,6 | 0,75 | 0,89 | 1,03 | 1,14 | 1,22 | 1,30 | 1,36 | 1,40 | 1,43 | 1,45 | 1,46 |
| 2,2 | 0,69 | 0,89 | 1,1 | 1,32 | 1,50 | 1,66 | 1,82 | 1,92 | 2,0 | 2,06 | 2. 10 | 2,13 |
| 3,3 | 0,77 | 1,03 | 1,32 | 1,65 | 1,94 | 2,22 | 2,48 | 2,70 | 2,87 | 3,00 | 3,08 | 3,14 |
| 4,7 | 0,83 | 1,14 | 1,50 | 1,94 | 2,35 | 2,78 | 3,20 | 3,58 | 3,87 | 4.12 | 4,27 | 4,39 |
| 6,8 | 0,87 | 1,22 | 1,66 | 2,22 | 2,78 | 3,40 | 4,05 | 4,68 | 5,19 | 5,64 | 5,94 | 6,18 |
| 10 | 0,91 | 1,30 | 1,82 | 2,48 | 3,20 | 4,05 | 5,0 | 6,0 | 6,9 | 7,7 | 8,3 | 8,7 |
| 15 | 0,93 | 1,36 | 1,92 | 2,70 | 3,58 | 4,68 | 6,0 | 7,50 | 8,9 | 10,3 | 11,4 | 12,2 |
| 22 | 0,95 | 1,40 | 2,00 | 2,87 | 3,87 | 5,19 | 6,9 | 8,9 | 11,0 | 13,2 | 15,0 | 16,6 |
| 33 | 0,97 | 1,43 | 2,06 | 3,0 | 4. 12 | 5,64 | 7,7 | 10,3 | 13,2 | 16,5 | 19,4 | 22,2 |
| 47 | 0,98 | 1,45 | 2.1 | 3,08 | 4,27 | 5,94 | 8,3 | 11,4 | 15,0 | 19,4 | 23,5 | 27,8 |
| 68 | 0,99 | 1,46 | 2,13 | 3,14 | 4,39 | 6,18 | 8,7 | 12,2 | 16,6 | 22,2 | 27,8 | 34,0 |
Примечание: Этот калькулятор также может решать другие математические задачи. Расчет резисторов параллельно
точно такие же, как расчеты, необходимые для катушек индуктивности, включенных параллельно, или для конденсаторов, соединенных последовательно.
Мощность, рассеянная в резисторе: P = V × I , P = V 2 / R , P = / R , P = I , P = I , P = I . Top
|
