Схема подключения проходного выключателя: пошаговая инструкция

Содержание:

Схема подключения проходного выключателя позволяет управлять осветительными приборами с двух и больше мест в квартире, что очень удобно, а в некоторых ситуациях просто необходимо. Это особо актуально для квартиры, в которых есть длинный коридор. Его можно осветить именно используя схему подключения проходного выключателя. Часто такой метод используется для освещения лестниц, как в частных домах, так и в подъездах.

В данной статье будут разобраны самые популярные и эффективные схемы подключения, как их реализовать на практике, что для этого потребуется. В качестве дополнения, статья содержит несколько наглядных примеров, в виде двух видеороликов и один скачиваемый файл с точным изображением подобных схем.

Cхема подключения проходного выключателя.

Как подключить проходной выключатель (управление светом из двух и более точек)

Нынешние цены на электричество заставляют задуматься об экономии там, где раньше об этом даже не думал. Например, освещение на лестнице. Неважно, в частном или многоэтажном доме — все равно платить нужно. Раньше просто оставляли свет гореть. Сегодня задумываешься о том, чтобы его выключить, но бегать вверх/вниз тоже нерадостно. Оказывается есть решение.

Чтобы свет не горел постоянно, существуют схемы управления лампами из нескольких мест. То есть один или несколько светильников могут включаться и выключаться из нескольких точек. Выключатели для этого нужны особенные. Называются они проходными. Иногда встречаются названия «дублирующие» или «перекидные». Все это — один тип электрооборудования. Отличаются от обычных большим числом контактов. Соответственно и схема подключения проходного выключателя сложнее. Тем не менее, разобраться можно.

Подключение одноклавишного выключателя.

Как выглядит и работает проходной выключатель

Если говорить о лицевой стороне, то отличие единственное: едва заметная стрелочка на клавише вверх и вниз. Если говорить об электрической схеме, все тоже просто: в обычных выключателях только два контакта, в проходных (еще называют перекидными) три контакта, два из которых — общие. В схеме приличествуют всегда два или больше таких устройства, вот при помощи этих общих проводов они и коммутируются.

Принцип работы прост. Изменением положения клавиши вход подключается к одному из выходов. То есть у этих устройств только два рабочих положения:

вход соединен с выходом 1;
вход соединен с выходом 2.

Никаких других промежуточных положений нет. Благодаря этому все и работает. Так как контакт переключается из одного положения в другое, электрики считают, что правильнее их называть «переключатели». Так что проходной переключатель — это тоже это устройство.

Чтобы не полагаться на наличие или отсутствие стрелочек на клавишах, нужно осмотреть контактную часть. На фирменных изделиях должна быть нанесена схема, позволяющая понять, какого типа оборудование у вас в руках. Она точно есть на изделиях фирм Lezard (Лезард), Legrand (Легранд), Viko (Вико). На китайских экземплярах они часто отсутствуют.

Если такой схемы нет, смотрите на клеммы (медные контакты в отверстиях): их должно быть три. Но далеко не всегда на недорогих экземплярах та клемма, что стоит одна — это вход. Часто они перепутаны. Чтобы найти где же находится общий контакт, необходимо прозвонить контакты между собой при разных положениях клавиши. Сделать это обязательно, иначе ничего работать не будет, а само устройство может сгореть.

Материал в тему: как определить мощность тока.

Вам нужен будет тестер или мультиметр. Если есть мультиметр, переводите его в режим звука — он пищит при наличии контакта. Если в наличии стрелочный тестер, прозваниваете на короткое замыкание. Ставите щуп на один из контактов, находите с каким из двух он звонится (прибор пищит или стрелка показывает КЗ — отклоняется вправо до упора). Не меняя положение щупов, изменяете положение клавиши. Если КЗ пропало, один из этих двух — общий. Теперь осталось проверить который. Не переключая клавишу передвигаете один из щупов на другой контакт. Если есть КЗ, то тот контакт, с которого щуп не двигали и есть общий (это вход). Может станет понятнее, если посмотрите видео о том, как найти вход (общий контакт) для проходного выключателя.

Схема подключения проходного выключателя.

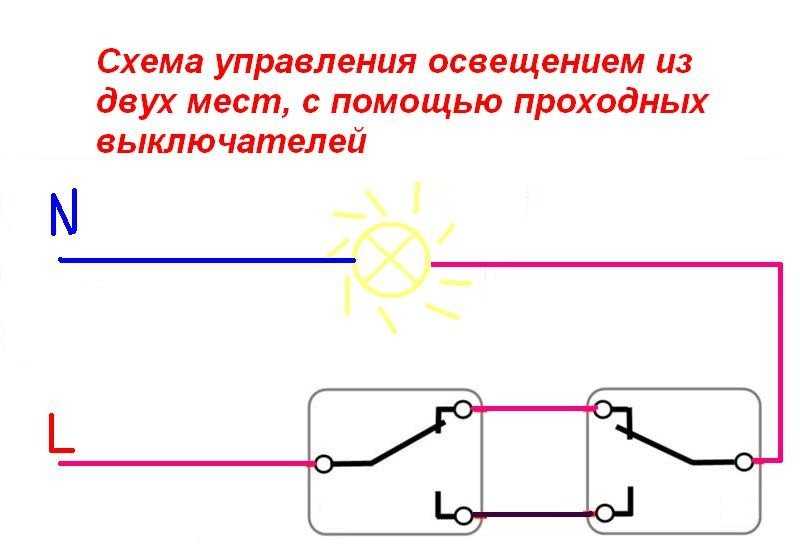

Схема подключения проходного выключателя с двух мест

Такая схема удобна в двухэтажном доме на лестнице, в проходной комнате, в длинном коридоре. Можно применить ее и в спальне — выключать верхний свет у входа и возле кровати (сколько раз приходилось вставать, чтобы его включить/выключить?). Ноль и земля (если есть) заводятся сразу на светильник. Фаза подается на выход первого переключателя, вход второго заводится на свободный провод светильника, выходы двух устройств соединяются между собой.

Глядя на эту схему, несложно понять, как работает проходной выключатель. В том, положении, что на рисунке, светильник включен. Нажав на клавишу любого из устройств, цепь разрываем. Точно также, при выключенном положении, переведя любой из них в другое положение мы замкнем цепь через одну из перемычек и лампа загорится. Чтобы было понятнее, что и с чем соединять, как прокладывать провода, приведем несколько изображений.

Схема подключения проходного выключателя.

Если говорить о помещении, то прокладывать провода нужно примерно так, как на фото ниже. По современным правилам все они должны находится на расстоянии 15 см от потолка. Укладываться они могут в монтажные коробы или лотки, концы проводов заводятся в монтажные коробки. Это удобно: при необходимости можно заменить пробитый провод. Также по последним нормам все соединения происходят только в монтажных коробках и при помощи контакторов. Если же делаете скрутки, то лучше их пропаять, а сверху хорошенько замотать изолентой.

[stextbox id=’warning’]Возвратный провод лампы подсоединяется ко выходу второго выключателя. Белым обозначены провода, соединяющие между собой выходы обоих устройств.[/stextbox]

Принцип работы одноклавишной модели

Собственно, принцип функции выглядит простым и понятным. Существующие в составе конструкции перекидные контакты в первом положении замыкают один сегмент цепи и размыкают другой, а во втором положении перекидных контактов схема инвертируется. На корпусе каждого фирменного выключателя всегда имеется принципиальная схема его подключения. К примеру, в распоряжении пользователя есть одноклавишный прибор. Необходимо включить его в простую схему управления одним светильником.

Принцип работы одноклавишной модели.

Если обратиться к схеме установки одноклавишного проходного выключателя, что содержится на его корпусе, действия пользователя сводятся к следующему:

На первый (C) контакт подключается общая линия.
На второй (P) и третий (P) контакты подводят перекидные сегменты.
Устанавливают два прибора в ранее намеченных точках.

Одинаковые по нумерации перекидные контакты (P) двух выключателей соединяются один с другим проводниками. Первые (общие – Common) контакты двух приборов соединяются – один с фазным проводом, второй с «нулевым» через лампу светильника. Работа схемы тестируется следующим образом:

Смонтированный участок цепи обеспечивают напряжением.
Переводят клавишу первого выключателя в режим «Вкл».
Осветительная лампа загорается.
Следуют к точке размещения второго прибора.
Меняют текущее положение клавиши второго устройства.
Осветительная лампа отключается.

Теперь, если проделать все операции в обратном порядке, эффект действия системы освещения получится аналогичный. Так констатируется нормальная работа схемы.

Реверсивный выключатель схема подключения.

Как выполнить реальный монтаж

Подвод тока на участок схемы с проходными выключателями, как правило, осуществляется через стандартную распределительную коробку. Таким образом, первый шаг инсталляции – подбор оптимального места под распределительную коробку, установка ее и подвод электрической проводки. Кабель в коробку выводят трёхжильный (фаза-ноль-земля). Помимо установки распределительной коробки естественной остаётся необходимость подготовки ниш под монтаж шасси проходных выключателей. Для них также выбирают наиболее удобные места. Обычно монтируют приборы рядом с коробками проходных дверей.

[stextbox id=’warning’]Завершив подготовительные инсталляционные процедуры, переходят к подключению разведённых линий проводников. Первой подсоединяется к любому из выключателей, к его 1 выводу (фазный проводник).[/stextbox]

Далее проводят соединение проводников между перекидными контактами. Последней соединяется линия нуля на оставшийся свободным первый контакт второго выключателя. Останется подвести напряжение к собранной цепи (включить защитный автомат) и протестировать сборку на корректную работу.

Как подсоединить выключатель двухклавишный с двумя проводами.

Конструкции перекрёстного исполнения

Существует модификация приборов – перекрёстные выключатели. Конструктивно представляют собой приборы с коммутацией на четыре контакта. Их главное предназначение – помощь в устройстве схем коммутации светильников и других приборов из трёх и более точек управления. Между тем, для реализации подобных схем с участием в структуре перекрёстных моделей требуется использовать обычные проходные выключатели.

Схемная реализация предполагает включение перекрёстных модификаций последовательно между парой обычных проходных коммутаторов. У перекрёстной модели имеется пара входных и пара выходных клемм. Выпускаются изделия для внешнего (накладного) монтажа и устройства для использования в сетях скрытой проводки. Существует обширный выбор по нагрузочным способностям, а разнообразие по цветовой гамме и дизайну также не ограничивает пользовательских потребностей.

Конструкции перекрёстного исполнения

Преимущества установки проходного выключателя

Проходные выключатели позволяют управлять освещением помещения из двух или более мест, что является бесспорным удобством. Это особенно ценно для домов в несколько этажей с лестничными пролетами. Здесь можно установить первый переключатель на первом этаже, а следующий на втором, что позволит включить свет внизу и выключить наверху. Особенно актуально применение проходных выключателей для управления освещением лестничных пролетов

Хорошим решением является установка одного переключателя у входа в спальню, а второго возле изголовья кровати, что позволит зайти, включить свет, приготовиться ко сну, лечь и выключить освещение. Также целесообразно монтировать выключатели при входе в дом или квартиру и в конце коридора.

[stextbox id=’warning’]Полезный совет! При помощи специальных датчиков движения или таймера, встроенного в выключатель, можно организовать автоматическое выключение освещения при выходе из определенного места.[/stextbox]

Проходные выключатели обладают существенными преимуществами по сравнению с обычными устройствами:

высокая надежность и безопасность эксплуатации;
мгновенное отключение электроснабжения помещения при необходимости из любой точки;
оптимальное расходование электроэнергии;
низкая себестоимость;
простая установка, не требующая привлечения специалистов;
отсутствие сложных настроек.

Наличие проходных выключателей позволяет включить светильники внизу одним выключателем, а поднявшись по лестнице выключить другим.

Преимущества установки проходного выключателя.

Как сделать проходной выключатель своими руками

Несмотря на то, что на первый взгляд обычный и проходной переключатели имеют незначительные отличия, их стоимость существенно отличается. Купить проходной выключатель можно в 1,5-2 раза дороже простого. Поэтому многие мастера стремятся изготовить коммутирующее устройство самостоятельно. Чтобы получить проходной одноклавишный выключатель, необходимо воспользоваться обычными одноклавишным и двухклавишным устройствами одного размера и производителя.

Таблица степеней защиты выключателя.

Приобретая двухклавишный проходной выключатель, схема которого нанесена на корпус устройства, следует убедиться в том, что у него есть возможность перемещать клеммы местами в таком порядке, чтобы обеспечить разрыв и замыкание цепи независимо друг от друга.

Интересно почитать! Что такое варистор и где его применяют.

Процесс переделки простого выключателя в проходной состоит из следующих этапов:

у накладного одноклавишного выключателя снимается клавиша, оснащенная клипсами;
аккуратно выдавливается сердцевина выключателя;
отжимаются зажимы корпуса на внутреннем механизме выключателя;
одна из клемм вынимается из гнезда;
переустанавливается один контакт напротив другого;
на контакты устанавливается коромысло;
корпус собирается обратно.

Использование проходных выключателей будет удобным, если в доме есть длинные коридоры.

Как сделать проходной выключатель своими руками.

Также можно осуществить сборку одного выключателя из двух простых. Их следует расположить рядом друг с другом таким образом, чтобы при воздействии на верхнюю часть клавиши включался один, а на нижнюю – другой. Клавиши следует соединить пластиной, которая клеится сверху. Обязательно необходимо установить перемычку между двумя соседними контактами.

Схема подключения проходного выключателя с 2х мест

Схема проходного выключателя с двух мест выполняется при помощи двух проходных одноклавишных устройств, которые работают только в паре. У каждого из них на месте входа есть один контакт, а на месте выхода – пара. Перед тем как подключить проходной выключатель, схема подключения наглядно отображает все этапы, следует обесточить помещение при помощи соответствующего выключателя, находящегося в щите управления. После чего необходимо дополнительно проверить отсутствие напряжения во всех проводах выключателя. Для этого следует использовать специальную отвертку.

Полезный совет! Аналогичная проверка должна быть выполнена в местах монтажа коммутирующих устройств. Для выполнения работ понадобится: плоская, крестовая и индикаторная отвертки, нож, бокорезы, уровень, рулетка и перфоратор. Для установки выключателей и прокладки проводов в стенах помещения следует выполнить соответствующие отверстия и штробы, согласно плану расположения приборов.

[stextbox id=’info’]В отличие от обычных выключателей, проходные переключатели имеют не два, а три контакта и могут переключать «фазу» с первого контакта – на второй или третий[/stextbox]

Невозможно установить проходной переключатель на место простого выключателя. Прокладывать провода необходимо на расстоянии не менее 15 см от потолка. Они могут располагаться не только скрытым способом, но и быть уложены в лотки или короба. Такой монтаж дает возможность быстрого выполнения ремонтных работ в случае повреждения кабеля. Концы проводов обязательно заводятся в монтажные коробки, в которых также выполняются все соединения с помощью контакторов.

Схема подключения проходного выключателя с 2х мест.

Сенсорные модели выключателей

Помимо клавишных и рычажных модификаций на рынке встречаются модели сенсорного исполнения. По сути, функции приборов однообразные, но принцип действия, а также конструкция несколько отличаются. Современная модификация – сенсорная модель, которая отличается более удобным принципом действия. К тому же этот вид бытовых коммуникаторов имеет увеличенный срок службы, благодаря отсутствию механики в составе конструкции.

Интересно по теме: Как проверить стабилитрон.

Есть два вида переключателей сенсорного исполнения:

Сенсорные прямого действия.
Сенсорные с диммерами.

Первые работают на прямой чёткий контакт через кратковременное прикосновение подушечкой пальца к стеклянной панели прибора. То есть в этом варианте действует только функция включения/отключения. Второй конструктивный вариант (диммерный) обеспечивает включение и отключение с плавной регуляцией яркости ламп. Для работы с этими приборами требуется такое же прикосновение пальцем с последующим удержанием подушечки пальца на стекле до момента достижения требуемой яркости свечения лампы.

Вид сенсорного прибора сзади, где расположены клеммы для подключения: COM – синхронизирующий коннектор для работы в паре с другими приборами; L – контакт под сетевую фазу; L1 – первый выходной канал; L2 – второй выходной канал

Схематика сенсорных устройств отличается от приборов иного исполнения тем, что содержит одну общую (фазную) клемму (L), две перекидных (L1, L2) и одну клемму «COM». Контакт «COM» используется для связи между выключателями при построении сложных схем. Например, с управлением из трёх и более точек несколькими зонами освещения. При этом на одну световую зону допускается нагрузочная мощность не более 1 кВт.

Сенсорные модели выключателей

Классический вариант схемной разводки с одним сенсорным устройством: N – электрический нуль; L – электрическая фаза; Л1 – нагрузка первого канала; Л2 – нагрузка второго канала. Простая организация системы управления с одним сенсорным прибором выполняется так:

Фазная линия соединяется с клеммой «L».
Линия «L1» образует одну зону освещения.
Линия «L2» образует вторую зону освещения.

Если же применяется группа устройств, фазные контакты приборов (L) соединяются в параллель, плюс между собой соединяются клеммы «COM». Все остальные клеммы расключаются стандартно в зависимости от числа коммутируемых зон света.

Чтобы сенсорные устройства корректно функционировали, необходимо их запрограммировать. По сути, речь идёт о синхронизации всех выключателей группы. Программирование выполняется последовательностью:

Касание сенсора в течение 5 сек. до звукового сигнала (или мигания светодиода).
После звукового сигнала снять касание и перейти к следующему прибору.
Касание сенсора второго прибора.
Если светодиод на фронтальной панели отозвался короткими вспышками, успешно.
Отмена синхронизации – касание сенсора в течение 10 сек.

Для сенсорных конструкций есть некоторые ограничения по монтажу. К примеру, максимально допустимое расстояние от выключателя до выключателя должно составлять не меньше 30 м. Рекомендуем также прочесть другую нашу статью, где мы подробно рассказали о сенсорных выключателях света, их разновидностях и маркировке.

Заключение

Рейтинг автора

Написано статей

Более подробно о том, как подключить выключатель можно из статьи Схемы подключения. Если у вас остались вопросы, можно задать их в комментариях на сайте. А также в нашей группе ВК можно задавать вопросы и получать на них подробные ответы от профессионалов. Для этого приглашаем читателей подписаться и вступить в группу.

В завершение статьи хочу выразить благодарность источникам, откуда мы черпали информацию во время подготовки материала:

www.electrik.info

www.sovet-ingenera.com

www.stroychik.ru

www.calc.ru

www.pravpred46.ru

www.electricvdome.ru

www.remoo.ru

ПрактикаКак делать распиновку HDMI

ПрактикаКак своими руками сделать из обычного выключателя проходной

Подключение одноклавишного выключателя проходного

Главная » Разное » Подключение одноклавишного выключателя проходного

Схема подключения проходного одноклавишного выключателя

Основное назначение проходного выключателя заключается в возможности управления светильником из разных точек. Актуальнее всего использовать такой вид электрофурнитуры в длинном коридоре, просторном коттедже и даже спальне (если первый установить возле кровати, а второй на входе в комнату). Далее мы рассмотрим несложную схему подключения проходного выключателя с одной клавишей, а также предоставим к Вашему вниманию наглядный видео урок по правильному подсоединению проводов в распределительной коробке.

Итак, сразу же следует отметить, что переключатель (его еще так могут называть) не используется в одиночку, для управления минимум должно присутствовать два изделия. Что касается подсоединения проводов, принцип не отличается от обычного варианта подключения выключателя света – ноль идет напрямую к светильнику, фаза идет на разрыв. Отличие лишь в том, что в схеме подключения одноклавишного проходного выключателя на выходе подсоединяются не одна фаза (как в классическом варианте), а две. Выведенные 2 контакта соединяются со следующим переключателем, у которого на выходе имеется один провод для подсоединения к люстре.

Фото на котором можно увидеть реальную картину коммутации жил на 2 лампы:

На выходе второго переключателя 2 контакта, т.к. в данном примере используются две лампочки

На словах немного сложно воспринять информацию, поэтому предоставляем электрическую схему подключения проходного выключателя с одной клавишей:

Как вы видите, два одноклавишных устройства подключаются трехжильным кабелем, который в свою очередь должен иметь подходящий диаметр жил. О том, как выбрать сечение кабеля по мощности, читайте в соответствующей статье!

Наглядный видео пример покажет Вам сущность подключения:

Инструкция по соединению проводов

Также хотелось бы упомянуть о том, что нередким случаем является такой вариант схемы, в котором присутствуют 3, а то и 4 одинарных проходных выключателя. В этом случае можно включать/выключать свет с 2х, 3х и даже 4х мест, что очень удобно при нахождении в длинном коридоре. Чтобы сделать такую цепочку контроля, нужно использовать еще один вид изделий – перекрестные, которые являются промежуточными элементами схемы.

Что касается схемы, по которой Вы будете осуществлять монтаж, она выглядит следующим образом:

Этот вариант дает возможность управлять светильником из трех мест. В том случае, если Вы желаете производить выключение с четырех мест, в схему добавляется еще один перекрестный выключатель.

Вот и вся схема подключения проходного выключателя с одной клавишей. Как Вы видите, ничего сложного нет, главное действовать внимательно и соблюдать коммутацию согласно цветовой маркировке проводов! Напоследок рекомендуем Вам уделить должное внимание выбору производителя изделий. Чтобы такая система управления освещением прослужила Вам долго, покупайте продукцию от известных производителей: ABB, Schneider (шнайдер), Legrand (легранд). Из недорогих фирм можем Вам посоветовать Viko (вико), чья продукция имеет оптимальное соотношение по стоимости и качеству!

Также читают:

Инструкция по соединению проводов

Подключение проходных и перекрестных выключателей

Содержание:

1.

Введение

В одной из предыдущих статей мы уже подробно рассмотрели схемы подключения простых одно- и двухклавишных выключателей (подробнее см. статью: Подключение выключателя), однако у таких выключателей имеется один серьезный недостаток — управление освещением, т.е. его включение и отключение может выполняться только с одного места. Представим себе ситуацию с которой сталкивался каждый, например: Вы заходите домой, включаете в прихожей свет, снимаете верхнюю одежду и проходите в комнату, но стоп, свет в прихожей нужно выключить, а сделав это выходить из прихожей придется в темноте, то же касается длинных коридоров или лестничных пролетов. В таких ситуациях возникает необходимость управления освещением с двух мест, именно для решения таких задач и предназначены так называемые проходные выключатели.

В данной статье мы рассмотрим различные варианты подключения проходных выключателей для управления освещением с 2-х, 3-х и более мест.

ПРИМЕЧАНИЕ: Перед тем как выполнять подключение проходного выключателя необходимо сверится со схемой приведенной в его паспорте и/или схемой нанесенной на обратной стороне самого выключателя (при наличии).

2. Управление освещением с двух мест:

Для организации управления освещения с двух мест необходимо использовать 2 проходных выключателя. Ниже приведены схемы подключения двух одноклавишных (одиночных) и двух двухклавишных (двойных) проходных выключателей.

2.1 Подключение двух проходных одноклавишных выключателей.

Для начала разберемся, что представляет из себя одноклавишный проходной выключатель, внешне он практически неотличим от обычного одноклавишного выключателя, однако в отличии от последнего имеет не 2, а 3 клеммы для подключения проводов, кроме того на клавише проходного выключателя может присутствовать два треугольника расположенных вертикально один над другим и указывающих своими вершинами вверх и вниз соответственно:

Как видно на картинке выше с обратной стороны проходного выключателя, как правило, имеется его схема, при этом клеммы для подключения к выключателю проводов могут иметь различные буквенные, цифровые либо символьные обозначения, например это могут быть: «L,1,2»; или «1,2,3»; так же обозначения могут быть стрелочные, в этом случае одна стрелка указывает внутрь выключателя, а две другие стрелки указывают наружу.

Подключение одноклавишных проходных выключателей выполняется трехжильными кабелями (как показано на картинке выше), например кабелем ВВГ 3х1,5 — в случае если внутренняя электропроводка выполнена медью, или кабелем АВВГ 3х2,5 — в случае если внутренняя электропроводка выполнена алюминием.

Схема подключения проходного выключателя:

Подключение проводов к одноклавишным проходным выключателям выполняется следующим образом:

Подключив таким образом 2 проходных выключателя можно организовать управление освещением с двух мест. Как именно работает такая схема можно увидеть на GIF-анимации приведенной ниже:

Как видно на данной схеме, в отличие от обычных выключателей которые просто разрывают (отключают) электрическую цепь (см. статью: подключение выключателя) проходные выключатели выполняют переключение с одной цепи на другую, поэтому зачастую проходные выключатели называют проходными переключателями.

2.2 Подключение двух двухклавишных проходных выключателей.

Двойной проходной выключатель представляет из себя два одноклавишных проходных выключателя объединенных в одном корпусе, соответственно у такого выключателя будет 6 клемм для подключения проводов, поэтому подключение проходного двухклавишного выключателя необходимо выполнять двумя трехжильными кабелями.

Схема подключения двухклавишного проходного выключателя на 2 точки:

Подключение проводов к двойным проходным выключателям выполняется следующим образом:

3. Управление освещением с трех и более мест

В случае если необходимо выполнить подключение проходных выключателей для управления освещением с 3-х мест или более, в качестве третьего, четвертого и т.д. выключателей должны подключаться перекрестные либо, как еще их называют, промежуточные выключатели (переключатели), это название они получили потому, что данные выключатели должны включаться в цепь между двумя проходными выключателями.

Одноклавишные перекрестные выключатели имеют 4 клеммы для подключения проводов, двухклавишные соответственно — 8 клемм и т. д. На клавишах промежуточных выключателей так же как и у проходных могут быть нанесены по два треугольника, однако в отличие от проходных выключателей располагаются относительно друг друга они не вертикально, а горизонтально:

Подключение перекрестного выключателя выполняется по одной из нижеприведенных схем.

Схема подключения 3-х проходных выключателей (2-х проходных и одного перекрестного) для управления освещением с трех мест будет иметь следующий вид:

В свою очередь подключение проводов к выключателям при такой схеме будет выполняется следующим образом (примечание: перед подключением необходимо сверится со схемой находящейся на задней части выключателя или приведенной в его паспорте):

Данная схема подключения проходных выключателей совместно с перекрестным позволяет организовать управление освещением с трех мест. Принцип работы такой схемы можно изучить по GIF-анимации приведенной ниже:

В случае необходимости управления освещением с 4-х мест в данную схему между проходными выключателями подключается второй промежуточный (перекрестный) выключатель.

По аналогии добавляя в данную схему промежуточные выключатели можно осуществить управление освещением с пяти, шести и более мест

В завершении данной статьи приведем схему управления освещением с 3-х мест на две точки с помощью двух проходных двухклавишных и одного перекрестного двухклавишного выключателя:

Была ли Вам полезна данная статья? Или может быть у Вас остались вопросы? Пишите в комментариях!

Не нашли на сайте статьи на интересующую Вас тему касающуюся электрики? Напишите нам здесь. Мы обязательно Вам ответим.

↑ Наверх

Как подключить проходной выключатель

Схема проходного выключателя, схема подключения проходного выключателя с двух мест, схема подключения двухклавишного проходного выключателя, нестандартные схемы подключения проходного выключателя, проходной переключатель, схема проходного переключателя, подключение проходного переключателя — эти и другие вопросы будут подробно рассмотрены в этой статье.

Что такое проходной выключатель.

Что такое проходной переключатель

Здравствуйте. Для начала определимся, как правильно называть устройства, о которых пойдет речь в этой статье: выключатели, включатели или переключатели и почему такая путаница. Мы привыкли почему-то называть включатели выключателями. Но это беда небольшая, ведь устройство под двумя этими словами может как включать, так и выключать, но изначально, чтобы выключить, надо включить. Большую часть времени это устройство находится в выключенном (нерабочем) состоянии, поэтому правильнее будет называть выключатель — включатель. Однако, если включатель-выключатель вызывает небольшую сумятицу, то устройство, о котором пойдёт речь — исключительно ПЕРЕключатель. А называется он так потому, что у него нет состояния, в котором он не проводит электрический ток. У переключателя три (и более, если говорить вообще о переключателях) контакта, из которых один общий, а два других по очереди с ним соприкасаются. На рисунке вы видите школьный лабораторный рубильник, который как нельзя лучше демонстрирует работу проходного переключателя. Контакты «1а» и «1б» всегда замкнуты либо с контактами третьей группы, либо второй. Только в рубильнике переключаются сразу обе группы, а в двухклавишном проходном переключателе по отдельности. По сути, половина такого рубильника, это одноклавишный проходной переключатель. Если обычный выключатель имеет один общий контакт и к нему подключаются все остальные контакты, сколько бы их не было, то в проходных переключателях, добавление одной клавиши влечет за собой добавление одного независимого «рубильника». Попробую объяснить по другому, чтобы точно было понятно. Одноклавишный выключатель имеет два контакта, двух — три контакта, трех — четыре контакта и т.д. Одноклавишный переключатель имеет три контакта, двух — шесть, трех — девять и т.д.

Оглавление:

Схема подключения одноклавишного проходного выключателя

Схема подключения перекрестного переключателя. Управление светом с трех и более мест.

Схема подключения одноклавишного проходного выключателя

Нестандартные схемы включения проходных выключателей

Схема подключения одноклавишного проходного выключателя

Изобретение таких переключателей позволило проектировать схемы управления освещением, которые получили название проходные из-за их особенности управлять лампочкой с двух мест и более. Рассмотрим классическую схему одноклавишного проходного выключателя.

Я специально нарисовал ее немного иначе, чем это везде рисуется, чтобы было проще понять смысл работы. Фаза «L» подается на управляющий контакт «1а» первого проходного переключателя, по двум проводам с управляемых контактов «2а» и «3а» идет на управляемые контакты второго переключателя «2б» и «3б» и с управляющего контакта «1б» поступает на лампу, а ноль поступает на лампу напрямую. Если данную схему включить в сеть, то лампа загорится, но стоит только изменить положение любого переключателя на противоположное, лампа погаснет. Отсюда мы узнаем одно правило: неважно с какой стороны, но стоит только изменить положение клавиши на одном из переключателей состояние освещения изменится на противоположное: если лампа горела — значит погаснет и наоборот. Отсюда мы можем сделать и один интересный вывод: если у обычного выключателя есть фиксированные положения «вкл-выкл», когда мы можем сделать так, что, например, «вкл» будет строго вверх, то у проходных выключателей сделать включение строго вверх не получится. Посмотрите внимательно на рисунок и поймете, что свет горит когда обе клавиши подняты вверх или опущены вниз. Когда же одна любая клавиша поднята вверх, а вторая опущена вниз — свет гореть не будет.

Практический пример подключения одноклавишного проходного выключателя

Существует две практических возможности подключения одноклавишного проходного переключателя:

Соединения проводов выполняются в распределительной коробке
Соединения проводов выполняются в проходном переключателе.

Соответственно, смотрим две схемы и выбираем, которая понравится больше.

Схема подключения одноклавишного проходного выключателя №1

В этой схеме используется один двухжильный кабель от распределительной коробки к первому выключателю и трехжильный соединительный кабель между переключателями (не заходя в распределительную коробку). Схема очень простая. Буквами я обозначил цветовую маркировку: Б — белый (фаза), С — синий, Ж/З — желто-зеленый. Провода в данном случае все так или иначе будут фазными (периодически), но два провода будут фазными чаще, причем провод идущий от распределительной коробки будет фазным всегда, он же является управляющим (раздающим), а белый провод от второго переключателя является управляемым (принимающим фазу).

Схема подключения одноклавишного проходного выключателя №2

Во второй схеме почти ничего не изменилось, но все соединения выполнены в распределительной коробке. На оба переключателя теперь идет по одному трехжильному кабелю, а на лампочку либо двух- либо трехжильный кабель (в зависимости от того, требуется ли наличие земли или нет).

Схема подключения перекрестного переключателя. Управление светом с трех и более мест.

Когда для управления освещением требуется более двух проходных переключателей в ход идут специальные перекрестные переключатели. Они имеют немного другую схему соединения внутри себя и на каждый перекрестный переключатель требуется уже по 4 контакта. Говорят, что есть двухклавишные перекидные переключатели, но в руках я их еще не держал. Поэтому будем рассматривать одноклавишный. Когда дойдем до двухклавишных переключателей, схему я, конечно же, нарисую, но сможете ли вы ее реализовать — большой вопрос.

Вы видите, что добавилось еще одно устройство — перекрестный переключатель. Таких выключателей может быть сколь угодно большое количество. На каждый такой переключатель должно приходить два провода и уходить два провода. Если два перекрестных выключателя, значит восемь проводов, три — двенадцать проводов и т.д.

Да, согласен, схема выходит громоздкой. Все потому, что она аналоговая. Электронные схемы выглядят значительно проще. Их мы еще коснемся.

Практический пример подключения двухклавишного проходного выключателя

По сути, схема ничем не отличается от подключения одноклавишного переключателя, просто теперь их становится два и увеличивается количество проводов. Можно сэкономить один провод в первом проходном переключателе, но во втором этого сделать уже не получится. Точно так же, можно «придумать» две схемы подключения двухклавишного проходного переключателя:

Схема подключения двухклавишного проходного выключателя №1

Как видите, добавилось три «лишних» провода, за исключением первого проходного переключателя. Тут мы немного «обманываем судьбу», устанавливая перемычку между контактами, которые «раздают» фазу. Помните, я говорил, что в переключателях контакты между собой никак не связаны.

Схема подключения двухклавишного проходного выключателя №2

Во второй схеме я бы порекомендовал использовать две распределительные коробки, иначе возникает серьезный перерасход кабеля. Одно дело, когда между распределительными коробками кусок четырехжильного кабеля, другое дело, когда от переключателя до переключателя тянется шести жильный, затем четырехжильный к светильникам, затем делится на два трехжильных… Мрак одним словом.

Рисовать схему подключения двухклавишного перекрестного переключателя я смысла не вижу. Встречается редко, но догадаться сопоставив две схемы несложно. Тем более, что я старался рисовать максимально подробно.

Нестандартные схемы включения проходных выключателей

Схема включения двухклавишного выключателя как одноклавишного проходного и обычного выключателя.

Обратите внимание, что у первой клавиши проходного переключателя подключена только одна пара. Такое подключение позволяет использовать переключатель, как обычный выключатель. В одном положении рабочие контакты замкнуты — лампа светится, в другом положении рабочие контакты разомкнуты — лампа не светится. При этом вторая клавиша используется как обычный проходной одноклавишный выключатель. Таким образом, мы имеем две лампы, но одна «проходная», а другая «обычная».

Схема включения нескольких двухклавишных выключателей.

Возможно такая схема вам пригодится. Помните, я говорил, что двухклавишный переключатель это два целиковых одноклавишных переключателя в одном корпусе? А теперь представьте картину. Вы входите на веранду, включаете свет одноклавишным переключателем, проходите в коридор, одной клавишей двухклавишного переключателя выключаете свет на веранде, а другой включаете в коридоре, проходите в комнату, одной клавишей двухклавишного переключателя выключаете свет в коридоре, а другой включаете в комнате, и наконец, возле кровати одноклавишным переключателем отключаете свет в комнате. Поняли, что мы сделали? Мы поставили по одноклавишному проходному выключателю на трех участках: веранда-веранда, коридор-коридор, комната-комната. Но у нас есть два места, где одноклавишные переключатели стали «соседями». А поскольку двухклавишный=два одноклавишных, мы и меняем их на двухклавишный. Посмотрите на схему ниже, в следующем абзаце и поймете о чем я говорю.

Самая хитрая схема включения двухклавишных выключателей

Теперь осталось «доработать напильником» предыдущую схему. А что если вместо первого одноклавишного переключателя поставить двухклавишный и подключить к нему уличное освещение? Проще простого!

На этой схеме, если присмотритесь, зеленым цветом я выделил «проходную» часть, а черным всю остальную. На схеме два проходных переключателя и три лампочки. Две лампы работают как от обычного выключателя, а третья «зеленая» как проходная.

Как подключать проходные выключатели света — одно- и двухклавишные, схемы начинающим

Проходные выключатели делают процесс включения и отключения освещения более удобным и обладают следующими преимуществами:

Взаимосвязанные переключатели можно соединить друг с другом, используя для этого двухжильный кабель. Такая практика позволяет отказаться от протягивания многожильных проводов, что сокращает количество расходов и упрощает процесс подсоединения.
Система управления одним светильником сразу из нескольких мест, сама по себе добавляет удобство в этот процесс, делая его значительно комфортнее.

При этом, подобные устройства обладают и несколькими недостатками:

При монтаже двухклавишных моделей в схеме, будет задействовано сразу шесть контактов, что увеличит не только количество проводов, но и повлияет на их протяженность. Соответственно, трехклавишные модели имеют в своем устройстве девять контактов и обладают самым сложным принципом подключения.
Переключатели подобного типа, ввиду специфики своего устройства, не имеют фиксированного значения, отвечающего за состояние освещения в помещение. Включено оно или выключено будет зависеть от положения и состояния других аналогичных устройств, подключенных к этому же источнику света. Подобная система требует определенного количества времени, чтобы привыкнуть к ней.

Самостоятельное подключение

Подключение одноклавишного выключателя

Для подключения одноклавишного или двухклавишного переключателя, потребуется предварительно подготовить инструменты и материалы в соответствии со следующим списком:

нож с острым лезвием;
кусачки;
отвертки разного типа;
плоскогубцы;
контакт с изолятором;
изолента;
провода;
распределительная коробка;

После того, как все приготовления будут завершены, можно приступать к процессу монтажа.

Для установки одноклавишного выключателя потребуется воспроизвести следующий алгоритм действий:

Распределительная коробкаНа первоначальном этапе, необходимо установить распределительную коробку и надежно зафиксировать ее на стене, если данный элемент ранее отсутствовал.
Трехжильный провод протягивается от установленной коробке к подрозетнику, причем с обеих сторон должен остаться запас не менее 15 см, который потребуется для дальнейшего подключения устройства.
Второй провод прокладывается также от распределительной коробки, но протягивается к осветительному прибору.
Третий протянутый провод будет служить для обеспечения коробки питанием, он протягивается к ней от автомата.
Четвертый и последний провод протягивается к самому автомату от электрощита со счетчиком энергии, либо от вводного автомата. Однако, если провод питания уже имеется, то этот пункт следует пропустить, а протянутый ранее кабель при этом обесточить, чтобы обезопасить себя от несчастных случаев в процессе монтажа.
Подключить систему, отвечающую за безопасность в ходе эксплуатации проходного выключателя, например, автоматический выключатель с несколькими полюсами или специальный прибор, ограничивающий поступающее напряжение.
На проводах, при помощи ножа, срезается первый защитный слой, а также снимается изоляция. После этого, фазный и нулевой провода подключаются к автоматическому выключателю. Жилы проводов фиксируются на клеммах автомата, после чего, зажимаются при помощи специальных прижимных винтов.
По точной такой же схеме, подключаются все провода, идущие к коробке-распределителю. На данном этапе важно соблюдать правильность технологии подключения проводов. Для этого, необходимо ориентироваться на их цвета: фаза и изолятор подключаются к клеммам, расположенным также, как и при предыдущем подключении. Иными словами, если до этого нулевой провод подключался с левой стороны, то и здесь это необходимо повторить, его подсоединение справа, вместо фазы, недопустимо.
Если осветительная система имеет некоторые особенности, например, источник света с металлическими элементами планируется установить на кухне или в ванной комнате, где всегда повышенная влажность, то необходимо продумать и заземление. Его функции будет выполнять третий провод, он при помощи контактного зажима должен быть подключен как на входящем, так и на отходящем контакте.
На этом этапе можно переходить непосредственно к подключению осветительного прибора, заземляющий провод в большинстве случаев не требуется, но в любом случае, отрезать его не рекомендуется, поскольку в будущем он может понадобиться. Остальные провода подготавливаются по схеме, описанной выше, после чего подсоединяются к патрону устройства.
Неиспользуемый заземляющий провод, можно изолировать, после чего, разместить внутри подрозетника.
Большинство современных моделей проходных выключателей оснащены втычными контактами, что в значительной мере облегчает процесс подключения. Контакт, соответствующий подходящей фазе, традиционно обозначается латинской буквой L, а отходящая фаза имеет значок в форме стрелки, показывающей вниз. Фазный провод должен быть подключен именно на контакт L, а нулевой подсоединяется к отходящей фазе со стрелкой.
Остается только разместить подключенное устройство переключателя в подрозетнике, после чего, процесс можно считать полностью завершенным.

Подключение двухклавишного выключателя

Ряд нюансов возникает, если планируется подключение двухклавишного проходного выключателя. На самом деле, ничего сложного в этом нет, поскольку принципиальные различия в схемах отсутствуют.

Подключение такого устройства осуществляется при помощи удвоенной схемы одноклавишного переключателя, которая подробно расписана выше. Если выражаться проще, то каждая из клавиш такого устройства будет равняться подсоединению двух независимых одноклавишных проходных выключателей.

Количество используемых проводов увеличивается пропорционально росту используемых клавиш, в остальном, технология подключения остается без изменений.

Разновидности

Классификация данных устройств не имеет принципиальных отличий от той, которая используется при делении обычных выключателей.

Основным признаком разделения, а также критерием выбора является количество клавиш:

С одной клавишей.
С двумя клавишами
С тремя клавишами.
Перекрестного типа с одной или двумя клавишами.

При этом, рекомендуется выбирать трехклавишные модели только в тех случаях, если их монтаж планируется осуществлять в большие помещения, имеющие несколько различных осветительных систем.

Перекрестный вариант подходит для таких ситуаций, если имеется необходимость в дистанционном управлении освещением из трех и более различных точек.

Однако, существует и другая классификация, которая разделяет устройства по разновидностям систем управления, тут выбор осуществляется только исходя из индивидуальных предпочтений пользователей:

Стандартные устройства с клавишами.
Инновационные модели с сенсорной панелью, функционирующей по аналогии с экранами современных смартфонов.
Устройства, в которых клавиши заменены поворотным механизмом.

Советы и рекомендации

Перед осуществлением самостоятельного подключения проходных выключателей, рекомендуется ознакомиться со следующими советами, которые дают опытные пользователи:

Для подключения одного устройства или системы, применять провода только от одного производителя, поскольку различные фирмы могут использовать разную цветовую гамму для идентификации, что может привести к путанице или неправильному подсоединению.
Перекрестный выключатель, который отвечает за управление осветительной системой из трех и более мест, необязательно покупать в готовом виде. Такое устройство можно изготовить самостоятельно на базе двухклавишной разновидности устройства, для этого, потребуется монтаж в него двух перемычек, а также замена нескольких клавиш на одну большую, хотя можно просто склеить их при помощи клея.
Необходим взвешенный подход при выборе количества клавиш на устройстве. Если помещение не отличается большими габаритами, то лучше всего ограничиться двумя точками управления освещением и соответственно двумя одноклавишными устройствами. Это обуславливается тем, что чем больше клавиш на переключателе, тем больше средств в него придется вложить и тем сложнее будет технология монтажа.

0,00, (оценок: 0) Загрузка…

Смотрите также

Осушитель воздуха для бассейна подобрать
Осенний букет из цветной бумаги
Опалубка для столбов
Полки в гараже своими руками
Фото спален в хрущевке с окном посередине
Производство оцилиндрованного бревна
Принцип работы биокамина
Классические шторы это
Водоэмульсионная краска тиккурила
Мозаика на кухне стена варианты
Внутренняя отделка здания

Обзор продуктов | Шнайдер Электрик

se.com/ww/en/work/products/residential-and-small-business/»>
Жилой сектор и малый бизнес
Автоматизация и управление зданием
Низковольтные изделия и системы
Аккумулятор солнечной энергии и энергии
se.com/ww/en/work/products/access-to-energy/»>
Доступ к энергии
Распределение среднего напряжения и автоматизация сети
Критическая мощность, охлаждение и стойки
Промышленная автоматизация и управление

Верхние диапазоны

Диапазоны: 77
Диапазоны: 57
Диапазоны: 37
Ассортимент: 26
Откройте для себя широкий выбор кнопок, переключателей и сигнальных ламп для большинства промышленных применений. Ассортимент Harmony, доступный по всему миру в версиях из металла и пластика, отвечает вашим потребностям в надежной…
Диапазоны: 33
Диапазоны: 56
Диапазоны: 27
Системы привода с регулируемой скоростью предлагают широкий спектр полностью протестированных и готовых к подключению решений для управления двигателем. Начиная от компактных предварительно спроектированных систем и заканчивая комплексными решениями, спроектированными по индивидуальному заказу…
Диапазоны: 34
Являясь крупнейшей в мире линейкой контакторов, серия TeSys предлагает высокую надежность с длительным механическим и электрическим сроком службы, а также полную линейку принадлежностей для управления двигателем и нагрузкой…

Инструменты и задачи обслуживания (интерактивные)

Перейти к содержимому

Часть 5: Электрические системы

Розетки и выключатели известны как устройства. Устройство определяется как единица электрической системы, предназначенная для передачи, но не для использования электроэнергии. К компонентам, которые распределяют или контролируют энергию, но не потребляют электроэнергию, относятся:

Переключатели
Сосуды
Заглушки
Патроны или патроны для ламп

Всегда отключайте электрическую цепь перед обслуживанием или установкой любого из следующих устройств.

Розетки представляют собой контактные устройства, устанавливаемые на выходе для присоединения вилки-насадки. Хотя многие люди (включая электриков) называют розетку «розеткой», «розеткой» или «вилкой», это неправильный термин для использования.

Одиночная розетка представляет собой одноконтактное устройство.
Дуплексная розетка имеет два контактных устройства.
Многоместная розетка имеет более двух контактных устройств.

15 А, 125 В и 20 А, 125 В от Clifford Rutherford лицензированы под номером CC BY 4. 0

15 А, 250 В и 20 А, 250 В от Clifford Rutherford лицензированы под CC BY 4.0

При подключении проводников к розетке (или выключателю):
Сформируйте на проводе петли клемм, поместите петлю под винт клеммы, оберните провод вокруг винта клеммы в направлении затяжки винта (почти во всех случаях по часовой стрелке) и затяните винт до нужной степени. Винт клеммы, который не затянут должным образом, или провод, неправильно обмотанный вокруг винта, обычно являются причиной проблем в будущем. Вставные заделки доступны, но они не так хороши, как терминальная заделка шлейфа.

Инструкции по перечислению таких устройств, как розетки и выключатели, обычно допускают подключение только одного провода к каждому клеммному винту. Однако многие электрические коробки, содержащие розетки или выключатели, могут иметь много проводников цепи, требующих подключения к клеммным винтам устройства. Лучший способ сделать необходимые соединения, чтобы только один проводник был подключен к винтовой клемме, — это использовать пигтейл.

После того, как конкретная розетка, которую вы устанавливаете, будет подключена к электрической системе, прикрепите ее к корпусу устройства. Убедитесь, что проводники внутри коробки сдвинуты к задней части коробки устройства, оставив достаточно места для установки розетки.

Осторожно вставьте розетку в коробку устройства, убедившись, что выступы в верхней и нижней части скобы розетки прилегают к гипсокартону, когда розетка установлена. Как только вы определили, что проушины розетки будут упираться в гипсокартон или должным образом отделывать поверхность, прикрепите розетку к коробке устройства с помощью крепежных винтов соответствующего размера. Убедитесь, что розетка находится на одном уровне со стеной и прямая, затем прикрепите крышку.

Дуплексные розетки (3 провода): Наиболее распространенным типом розеток, используемых в жилых домах, является дуплексная розетка, рассчитанная на 15 ампер при 125 вольт. Он состоит из двух отдельных розеток на одном монтажном ремне. Поскольку многие из этих устройств устанавливаются близко к земле, в некоторых местах требуются розетки с защитой от несанкционированного доступа (T-R) для защиты детей.

20 Amp Duplex by Bernard Sula лицензирован под номером CC BY 4.0

Незаземленный черный проводник – Подключен к латунной клемме
Заземленный белый проводник – Подключен к серебряной винтовой клемме
Неизолированный или зеленый заземляющий проводник – Подключен к зеленому винту заземления

Как работают защищенные от несанкционированного доступа емкости

Дуплексная розетка с раздельной проводкой- Дуплексная розетка с разделенной проводкой обычно имеет переключатель, управляющий половиной розетки, а другая половина все время горячая. Они часто используются для обеспечения доступного коммутационного устройства рядом с дверным проемом, которое управляет подключаемой настольной лампой по всей комнате (например, розетка с расщепленным проводом на прикроватной тумбочке позволяет включать и выключать свет у дверного проема, но сигнализация часы, подключенные к одной и той же дуплексной розетке, всегда остаются включенными). Перед установкой удалите язычок, соединяющий клеммные винты на горячей стороне розетки. Не снимайте язычок, соединяющий серебряные винты клемм.

Прерыватель цепи замыкания на землю GFCI- Подключайте розетки GFCI к электрической системе почти так же, как и обычные дуплексные розетки. Однако на задней стороне розеток GFCI одна из латунных винтовых клемм и одна из серебряных винтовых клемм помечены для «линии» или входящих проводников питания. Другой набор винтовых клемм помечен как «нагрузочные» клеммы или отходящие силовые проводники, которые защищают другие розетки после GFCI.

Розетка GFCI от Clifford Rutherford лицензирована под номером CC BY 4.0

Для двух устройств обычно требуется установка специальной розетки на 125/250 В. Эти розетки больше по размеру и имеют другую конфигурацию, чем одинарные или дуплексные розетки.

Осушитель 30 А, 3 полюса и Осушитель 30 А, 4 полюса от Clifford Rutherford лицензированы согласно CC BY 4. 0

Диапазон 50 А, 3 полюса и Диапазон 50 А, 4 полюса от Clifford Rutherford лицензируются в соответствии с CC BY 4.0

Выключатели используются для управления различными осветительными приборами, а иногда и розетками или оборудованием, установленным в жилой электропроводке. Процедуры установки выключателя очень похожи на процедуры установки розетки. Основное различие заключается в количестве выключателей, установленных в многоклавишных коробках: в жилых помещениях распространены двух- и трехклавишные распределительные коробки. Позаботьтесь о том, чтобы в коробке устройства было достаточно места для всех проводников и выключателей.

В жилом и коммерческом строительстве обычно используются два типа выключателей: тумблер и кулисный (также известный как декор). Хотя кулисные переключатели также считаются декоративными и в некоторых случаях могут быть более желательными, они часто имеют более широкий профиль, чем тумблеры, и могут требовать больше места в распределительной коробке. Так как имеется очень много распределительных коробок с несколькими постами, убедитесь, что все переключатели выровнены, чтобы лицевая панель была выровнена при установке.

Номинальные параметры переключателя должны соответствовать напряжению и току, с которыми вы сталкиваетесь в цепи, в которой вы используете переключатель. Многие цепи освещения жилых помещений подключаются проводниками 14 AWG, защищенными автоматическим выключателем на 15 ампер, и для них потребуются выключатели с номиналом 15 ампер и 120 вольт. Этот рейтинг переключателя наиболее часто встречается в жилой проводке.

Однополюсные, трехходовые и четырехпозиционные выключатели должны быть подключены таким образом, чтобы все переключения выполнялись в незаземленном проводнике цепи. Нет необходимости подключать белый изолированный заземляющий проводник к какому-либо выключателю в коммутационной цепи жилого помещения.

Однополюсный переключатель — Однополюсный переключатель, используемый в цепях на 120 В для управления розеткой или розетками освещения только из одного места, является наиболее распространенным. В однополюсном выключателе два провода будут подсоединены к двум клеммным винтам на выключателе. Оба провода будут считаться «горячими» незаземленными проводниками. Один из них является входным проводом питания, а другой провод идет к осветительному прибору или розетке.

Подсоедините два проводника (обычно черного цвета или повторно идентифицируемые как таковые * ) к выключателю
Заземлите коммутатор.
Установите переключатель так, чтобы он читал «ВЫКЛ», когда переключатель находится в нижнем положении.

Однополюсный переключатель от Clifford Rutherford лицензирован под CC BY 4.0

*Петля переключателя
Обычно электрики сначала подключают источник питания к розетке освещения, а затем прокладывают двухжильный кабель к месту однополюсного переключения. При использовании коммутационной петли используйте белый провод в качестве незаземленного проводника и идентифицируйте его как таковой. Требуется, чтобы белый провод был идентифицирован на обоих концах как горячий провод. Используйте черную изоляционную ленту, хотя можно использовать и другую цветную ленту (например, красную или синюю), или несмываемый маркер для маркировки проводника. Метка должна полностью охватывать проводник.

Трехходовой выключатель — Соединяет три провода с выключателем для управления осветительной арматурой или розеткой из двух мест, например, вверху и внизу лестницы. Трех- и четырехпозиционные переключатели не имеют маркировки включения/выключения. Начинающие электрики и специалисты по техническому обслуживанию часто сбиваются с толку при подключении трехпозиционных выключателей. Изучение некоторых основных правил может значительно облегчить этот процесс.

Правила для трехпозиционных переключателей

Трехпозиционные выключатели всегда должны устанавливаться парами.
Между двумя трехпозиционными выключателями всегда должен быть проложен трехжильный кабель.
При подключении с помощью кабелепровода три отдельных провода должны быть протянуты в кабелепровод между двумя трехпозиционными переключателями.
К «общей» клемме черного цвета на трехпозиционном переключателе всегда должен быть присоединен черный изолированный провод.
- К одному трехпозиционному переключателю будет прикреплен черный «горячий» провод питания.
- Другой трехпозиционный выключатель будет иметь черный изолированный провод, который будет подсоединен к осветительной нагрузке.
Подсоедините два дорожных провода к двум латунным контактным зажимам и проводнику, обеспечивающему питание.
При использовании кабеля с неметаллической оболочкой:
- Когда источник питания подводится к первому трехпозиционному переключателю, контактные провода, соединяющие контактные зажимы обоих переключателей, будут черного и красного цвета.
- Когда источник питания сначала подводится к розетке освещения, бегущие провода будут красными и белыми.
  - Повторно идентифицируйте белые дорожные проводники с помощью черной ленты в каждом месте выключателя.
Заземлите коммутатор.

Четырехпозиционный переключатель- Четырехпозиционный переключатель имеет четыре проводника, подключенных к ним. Четырехпозиционные переключатели используются в цепях на 120 вольт для управления осветительной нагрузкой из трех или более мест, например, в комнате с тремя дверными проемами, где требуется, чтобы выключатели, управляющие освещением комнаты, располагались в каждом дверном проеме. Они используются в сочетании с двумя трехпозиционными переключателями. Два проводника придут от одного трехжильного кабеля и два проводника от второго трехжильного кабеля.

Подсоедините жилы одного кабеля к двум винтовым клеммам одного цвета (винты с подвижными клеммами).
Подсоедините оставшиеся два проводника к двум винтовым клеммам другого цвета (перемещающиеся винтовые клеммы).

Двухполюсный переключатель — Эти переключатели используются в цепях 240 В для управления нагрузкой из одного места (например, электрическим водонагревателем). Двухполюсный переключатель имеет четыре контакта и, на первый взгляд, выглядит как четырехпозиционный переключатель. В отличие от четырехпозиционного (или трехпозиционного) переключателя, на тумблере двухполюсного переключателя есть слова «ВКЛ» и «ВЫКЛ». Это означает, что, как и для однополюсного переключателя, для переключателя существует правильное монтажное положение, поэтому, когда он находится в положении «ВКЛ», тумблер укажет на это. Двухполюсный переключатель также имеет маркировку, которая обычно указывает на «нагрузочную» и «линейную» стороны переключателя. Обычно «линейный» набор клемм окрашен в черный цвет, а «нагрузочный» набор клемм — в латунный или бронзовый.

Диммерные выключатели- используются для увеличения или уменьшения яркости ламп осветительных приборов. Встречаются как в однополюсной, так и в трехпозиционной конфигурациях, оба доступны либо с вращающейся ручкой, либо со скользящим переключателем
, который изменяет сопротивление в цепи. Диммерные переключатели отличаются от обычных переключателей тем, что они не имеют клеммных винтов, а вместо этого имеют цветные изолированные провода косички, отходящие от переключателя, установленного производителем. Чтобы установить диммерный переключатель, подсоедините его пигтейлы к соответствующему проводнику цепи с помощью проволочной гайки. Однополюсные или трехходовые диммерные выключатели включаются в коммутационные цепи точно так же, как обычные однополюсные и трехходовые выключатели.

Направляющий диммер и поворотный диммер от Clifford и Rosemary Rutherford лицензированы под номером CC BY 4.0

Комбинированные устройства представляют собой комбинацию двух устройств, оба из которых крепятся на одном ремне.
