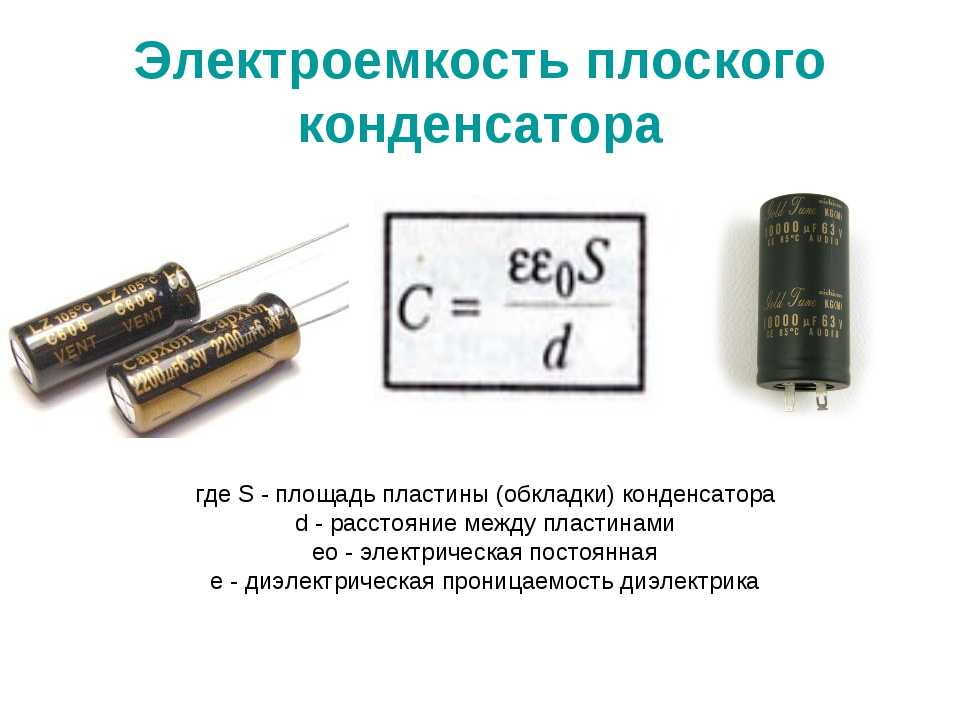

Конденсатором называется система из двух или более проводников обкладок , разделенных диэлектриком, предназначенная для использования ее электрической емкости. Электрическая емкость — способность накапливать на обкладках конденсатора электрический заряд. Если взять две изолированные металлические пластины, расположенные на некотором расстоянии друг от друга, и зарядить их равными разноимёнными зарядами, то на одну из пластин при этом перейдёт некоторый отрицательный заряд добавится некоторое избыточное число электронов , а на другой появится равный ему положительный заряд соответствующее число электронов будет удалено из пластины.
Емкость характеризуется отношением заряда к величине напряжения на обкладках:. Емкость зависит от геометрических размеров обкладок, толщины диэлектрика и его диэлектрической проницаемости. Диэлектрическая проницаемость в свою очередь у конденсаторов постоянной емкости — константа, а у нелинейных конденсаторов — зависит от напряженности электрического поля. Номинальная емкость — условное значение емкости, полученное на стадии проектирования, указываемое на корпусе электроэлемента или таре.
Условные обозначения и полярность электролитических конденсаторов Обозначение полярных электролитических конденсаторов на схеме.
Электрический конденсатор
Электролитический конденсатор обозначение на схеме
Электролитический конденсатор — один из видов ёмкостных элементов, применяемый в электрике, радиотехнике и электронике. Повсеместное использование этих деталей обусловлено большой величиной ёмкости, при скромных габаритах. Конденсаторы предназначены для длительной работы в цепях постоянного тока.
Они являются полярными емкостными двухполюсниками и должны включаться в схему с соблюдением полярности питающего напряжения.
Конденсаторы | Принцип работы и маркировка конденсаторов
Что такое конденсатор? Конденсатор это система из двух и более электродов обычно в форме пластин, называемых обкладками , разделённых диэлектриком, толщина которого мала по сравнению с размерами обкладок конденсатора. Такая система обладает взаимной ёмкостью и способна сохранять электрический заряд. ТОесть из рисунка видно что это две параллельные металические пластины разделённые каким то материалом диэлектриком- это вещество которое не проводит электрический ток.
Конденсаторы являются второй, по распространенности и степени использования, после резисторов, деталью в электронных схемах. Действительно, в любом электронном устройстве, будь то мультивибратор на 2 транзисторах или материнская плата компьютера, во всех них находят применение эти радиоэлементы.
Обозначение конденсаторов на схеме
Конденсаторы доступны в различных исполнениях и для разных применений.
При этом встречаются отличные условные графические обозначения конденсаторных элементов на электросхемах. Кроме того, применяется маркировка на самих деталях. Базовая структура конденсатора имеет простое объяснение. Между двумя конденсаторными пластинами имеется диэлектрик, изолирующий две проводящие поверхности. Таким образом, конденсатор представляет собой пассивное устройство, способное хранить электрозаряд. Конденсаторные пленки, диэлектрик и конструкция в значительной мере определяют свойства конденсатора, а именно возможность сохранять заряд, который пропорционален напряжению, приложенному к его пластинам.
Конденсаторы: виды, устройство, маркировка и параметры конденсаторов
Конденсаторы от лат. Емкость конденсатора зависит от размеров площади обкладок, расстояния между ними и свойств диэлектрика. Важным свойством конденсатора является то, что для переменного тока он представляет собой сопротивление, величина которого уменьшается с ростом частоты. Как и резисторы, конденсаторы разделяют на конденсаторы постоянной емкости, конденсаторы переменной емкости КПЕ , подстроечные и саморегулирующиеся.
Конденсаторы. Обозначения и виды конденсаторов
Похожие презентации:
3D печать и 3D принтер
Видеокарта. Виды видеокарт
Анализ компании Apple
Трансформаторы тока и напряжения
Транзисторы
Устройство стиральной машины LG. Электрика
Конструкции распределительных устройств. (Лекция 15)
Электробезопасность. Правила технической эксплуатации электроустановок
Магнитные пускатели и контакторы
Работа на радиостанциях КВ и УКВ диапазонов. Антенны военных радиостанций. (Тема 5.1)
1. Лекция 2. Конденсаторы
Цель лекции: виды; характеристики; R-C
цепи; дифференциальная цепь;
интегральная цепь; соединения
конденсаторов; полезные схемы;
переключатели.
2. Конденсатор
• Это двухполюсник с определенным
значением емкости, предназначенный для
накопления заряда и обладающий свойством:
Q=CU.
вольт
кулон
фарада
обкладки
диэлектрик
3. ВАЖНАЯ ОСОБЕННОСТЬ
• Конденсатор более сложный компонент, чем
резистор. Ток проходящий через конденсатор
пропорционален скорости изменения
напряжения.
I C (dU / dt )
Например, если напряжение на конденсаторе изменится на 1 вольт
за 1 сек, то получим ток через конденсатор в 1 ампер.
Если подать ток 1 мА на конденсатор емкостью 1мкФ, то напряжение за
1 секунду возрастет на 1000 В. Используется для фотовспышек.
4. Обозначения и виды конденсаторов
Постоянной емкости
Емкость измеряется в фарадах
Микро Ф
Пико Ф
Нано Ф
Поляризованный
Переменной емкости или подстроечный
Варикап
5. Некоторые применения
Фильтры напряжения.
В колебательных контурах.
В схемах динамической памяти.
В импульсных лазерах с оптической
накачкой.
• В фотовспышках.
• В цепях задержки и формирования
импульсов.
6. Основные параметры конденсатора
Емкость.
Точность.
Удельная емкость.
Плотность энергии.
Номинальное напряжение.
Полярность.
Паразитные параметры: саморазряд;
температурный коэффициент; пьезоэффект.
• Опасный параметр: взрывоопасность для
электролитических конденсаторов.
7. Конденсаторы
слюда
1 — 0.01
пФ
100-600 В Хорошая
точность.
Утечка
малая
Радио
частоты
керамика
0.5 – 100
пФ
100-600 В Хорошая
точность
Утечка
малая
Темпер
коэф.
полипроп 100 пФилен
50 мкФ
100-800 В Высокая
точность
Очень
малая
Универса
льные
стеклянн
ые
10 пФ1000мкФ
100-600 В Хорошая
точность
Очень
малая
Для длит.
Эксплуат.
электрол
итически
е
0.1мкФ1.6 Ф
3-600В
Очень
плохая
Очень
большая
Фильтры
источники
питания
200036000 В
низкая
Очень
малая
Передатч
ики
вакуумны 1 пФе
5000пФ
8. Параметры
• Удельная емкость – отношение емкости к
объему диэлектрика.
• Плотность энергии зависит от
конструктивного исполнения. Например
Конденсатор 12000 мкФ с максимальным
напряжением 450 В, массой 1.9 кГ, обладает
энергией 639 Дж на кг. Параметр важен для
устройств с мгновенным высвобождением
энергии как в пушке Гауса.
9. Параметры конденсатора
• ПОЛЯРНОСТЬ. Конденсаторы с оксидным
диэлектриком (электролитические)
функционируют только при корректной
полярности напряжения из-за химических
особенностей взаимодействия электролита с
диэлектриком. При обратной полярности
напряжения электролитические
конденсаторы обычно выходят из строя из-за
химического разрушения диэлектрика с
последующим увеличением тока, вскипанием
электролита внутри и, как следствие, с
вероятностью взрыва корпуса.
10. Параметры конденсатора
• Номинальное напряжение –
указывается в маркировке, при
эксплуатации конденсатора не должно
превышаться.
• ИНАЧЕ – электрический пробой и выход
из строя.

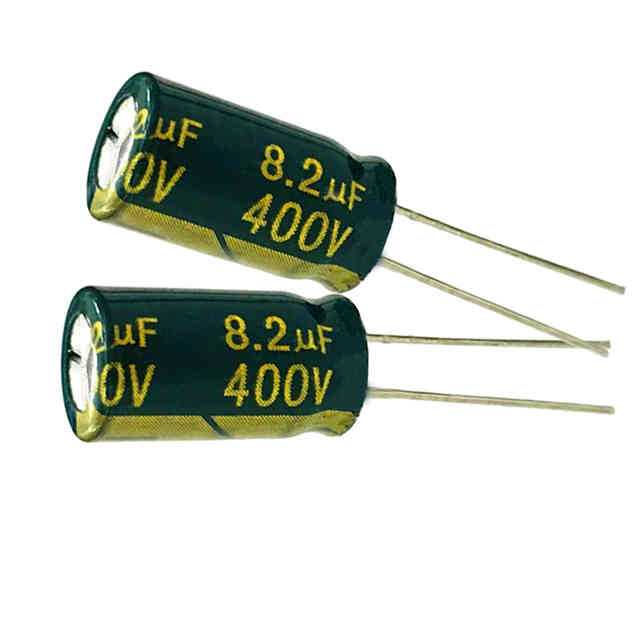

11. Электролитические конденсаторы
• Взрывы электролитических конденсаторов — довольно
распространённое явление. Основной причиной взрывов
является перегрев конденсатора, вызываемый в большинстве
случаев утечкой или повышением эквивалентного
последовательного сопротивления вследствие старения
(актуально для импульсных устройств). В современных
компьютерах перегрев конденсаторов — также очень частая
причина выхода их из строя, когда они стоят рядом с
источниками повышенного тепловыделения (радиаторы
охлаждения).
12. Параметры конденсаторов. Пъезоэффект
• Многие керамические материалы,
используемые в качестве диэлектрика в
конденсаторах (например, титанат
бария) проявляют пъезоэффект —
способность генерировать напряжение
на обкладках при механических
деформациях. Пъезоэффект ведёт к
возникновению электрических помех,
13. Параметры конденсаторов. Саморазряд
• Электрическое сопротивление
изоляции диэлектрика конденсатора,
поверхностные утечки Rd и
саморазряд.
• сопротивление утечки определяют
через постоянную
времени T саморазряда
14. ВАЖНАЯ ОСОБЕННОСТЬ
• Конденсатор более сложный компонент, чем
резистор. Ток проходящий через конденсатор
пропорционален скорости изменения
напряжения.
I C (dU / dt )
Например, если напряжение на конденсаторе изменится на 1 вольт
за 1 сек, то получим ток через конденсатор в 1 ампер.
Если подать ток 1 мА на конденсатор емкостью 1мкФ, то напряжение за
1 секунду возрастет на 1000 В. Используется для фотовспышек.
15. Последовательное соединение конденсаторов
или
При последовательном соединении конденсаторов заряды всех
конденсаторов одинаковы, так как от источника питания они
поступают только на внешние электроды, а на внутренних электродах
они получаются только за счёт разделения зарядов, ранее
нейтрализовавших друг друга.
Эта ёмкость всегда меньше минимальной ёмкости конденсатора,
входящего в батарею.
16. Параллельное соединение конденсаторов
Для получения больших ёмкостей конденсаторы соединяют
параллельно.
При этом напряжение между обкладками всех
конденсаторов одинаково. Общая ёмкость
батареи параллельно соединённых конденсаторов равна
сумме ёмкостей всех конденсаторов, входящих в батарею.
17. RC цепи: изменения во времени напряжения и тока
• Рассмотрим простейшую RC цепь
I C (dU / dt )
При решении этого дифференциального уравнения получим решение:
t / RC
U Ae
Если конденсатор зарядить до напряжения
U, а затем разрядить на резистор R,
то можно получить график
RC – постоянная
времени цепи
t
1сек=1Ом1Ф
18. Постоянная времени RC цепи
Uвх
I C (dU / dt ) (U вх U ) / R
и имеет решение
t / RC
U Uвх e
19. Установление равновесия
• При времени значительно большем чем
RC напряжение на выходе достигает
напряжения U вх.
• ПОЛЕЗНО ЗАПОМНИТЬ ПРАВИЛО:
• За время, равное пяти постоянным
времени, конденсатор заряжается или
разряжается на 99%.
5RC
20. Интегрирующая цепь
I C ( dU / dt ) (U вх U ) / R
при выполнении ууслови U U вх
С ( dU / dt ) U вх / R
или
1
U(t)
RC
t
U
0
Схема интегрирует входной
( t ) dtсигнал по времени!!!
вх
21.
Интегрирование цифрового сигнала
22. Задержка цифрового сигнала RC цепью
Полезная схема
0
.
7
RC
tz
23. Изменение формы прямоугольного сигнала конденсатором
Если вместо источника напряжения на конденсатор подать прямоугольный
Сигнал.
24. Дифференцирующая RC цепь
U c = U вх -U
I Cd (U вх U ) / dt
если сопротивление и емкость малы тт
dU/dt d Uвх / dt
С(d Uвх / dt ) U / R
или U(t) RC[d Uвх / dt ]
Это значит, что выходное напряжение
пропорционально скорости изменения
входного сигнала
25. Выделение фронта сигнала
• Дифференцирующие цепи удобны для
выделения переднего и заднего фронта
импульсного сигнала.
26. Эквивалентная схема конденсатора
Эквивалентная схема реального конденсатора и некоторые формулы.
C0 — собственная ёмкость конденсатора;
Rd — сопротивление изоляции конденсатора;
Rs — эквивалентное последовательное сопротивление;
Li — эквивалентная последовательная индуктивность.
Rd
Rs
Ls
C0
Реальный конденсатор имеет более сложную систему зависимости тока
и напряжения. Эта зависимость определяется частотой сигнала и значением
реактивного сопротивления
27. Сглаживание пульсаций
28. Конденсаторы в источниках напряжения
110 В
220 В
29. Генератор пилообразного сигнала
• Схема использует постоянный ток для
заряда конденсатора. I=C (dU / dt). Или
U(t)=(I/C)t
Источник тока
Для RC цепи, но весьма похоже
30. Варикап
• Варика́п — электронный прибор,
полупроводниковый диод, работа которого
основана на зависимости
барьерной ёмкости p-n перехода от
обратного напряжения.
31. Маркировка конденсаторов
32. Маркировка конденсаторов SMD
33. Переключатели
• Применяются для коммутации линий
связи. Используются обозначения.
При переключении происходит фиксация положения контактов
34. Конструктивное исполнение
35. Кнопки, клавиши клавиатуры
• Применяются для кратковременного
соединения источника сигнала с
приемником сигнала.
Общая проблема для переключателей и кнопок – дребезг контактов.
English
Русский
Правила
САМЁН ЭЛЕКТРОНИКС
САМЁН ЭЛЕКТРОНИКС
| ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
д.
11.12
12.21
08.31
08.31
06.08Электролитические конденсаторы для риформинга
Производители
утверждают, что большинство старых электролитов можно спасти, если правильно
процедура соблюдается, независимо от того, как давно они
неиспользованный. Такие конденсаторы необходимо «переформировать». Этот процесс
состоит в приложении номинального напряжения через сопротивление (около
30 000 Ом, пять ватт) в течение пяти минут плюс одна минута для
каждый месяц хранения (см.
рис. 6). По мере восстановления конденсатора
напряжение на резисторе упадет (измеряется на Xs в
Рисунок 6). Если это напряжение не упадет ниже 10% приложенного
напряжение через час, конденсатор, вероятно, уже не поможет.
Преобразование электролитических конденсаторов
Процесс
реформирования старого алюминиевого электролитического конденсатора состоит
приложения номинального напряжения через резистор в течение
период, равный пяти минутам плюс одна минута в месяц
хранилище.
Электролиты появляются на излишек
рынке часто хранятся в течение очень длительного периода времени
верно. Некоторые производители используют видимый код,
первые две цифры обозначают год выпуска.
Схема, показанная на приведенном выше эскизе, работает достаточно хорошо. Подать заявление
номинальное напряжение через резистор 5 Вт. Что-то от 20к-50к
подойдет, так как это далеко не точный процесс. Счетчик
используется для измерения падения напряжения на резисторе; когда нет
ток течет, падения не будет.
Очевидно, когда
наблюдается большое падение напряжения (более 20% от приложенного
напряжения), должен протекать значительный ток через
конденсатор. Природа правильного конденсатора состоит в том, чтобы препятствовать постоянному току.
текущий поток, поэтому, когда есть такой поток, что-то должно быть
неправильный.
Примечание. Подайте соответствующее напряжение постоянного тока на
конденсатор с питанием от постоянного тока. Старая Kepco, Lamba и т.д.
Лабораторный источник питания с регулируемой трубкой отлично работает. Обязательно
соблюдайте правильную полярность!
Внутри алюминиевого
электролитический есть большая площадь алюминиевой фольги и
электролитическая паста. При подаче напряжения ток течет
до образования оксида алюминия на поверхности фольги, т.к.
Оксид алюминия является очень хорошим изолятором. Если превышено напряжение
применялись в течение срока службы электролитов, возможно
что существуют крошечные сварные швы, которые оксидный изолятор не может
отдельный.
Когда это происходит, конденсатор не может «восстановиться», и
следует отбросить.
Если величина текущего расхода
(падение напряжения на резисторе) изначально велико, т.е.
не проблема. Если он не начнет падать в течение пяти
минут приложения напряжения существует определенная опасность.
Текущий поток показал, что энергия рассеивается
внутри конденсатора в виде тепла. Избыточное тепло может
«вытолкнуть» электролит, в результате чего паста выплюнется…
угроза для глаз и краски.
Это тоже стоит помнить
(только один раз забывают), что хороший конденсатор сохранит свою
энергии на некоторое время, и разрядить ее через руку
когда забрали. Разумно тогда разряжать агрегат
намеренно, через резистор, равный примерно одному Ому на
вольт заряда.
Новый конденсатор должен быстро
заряжать прямо до номинального напряжения, и в этом случае только небольшое
на резисторе появится падение напряжения. Это возможно
конденсаторы в схеме переформировать, конечно, но если
выпрямление осуществляется твердотельными диодами и имеет большой
текущий поток, можно разрушить один или несколько
диоды или повредить трансформатор.
Электролитический
конденсаторы могут быть опасны. Они могут быть заряжены до высокой
напряжение и будет сохранять эту энергию в течение достаточно долгого времени. Если
прикасаются к клеммам соответствующей схемы, сильный удар
и может возникнуть ожог.
Другая опасность, связанная с
электролиты «плюются». Каждая из этих банок заполнена
с, среди прочего, густой жидкостью, которая может быть чрезвычайно
раздражающий. Небольшая резиновая предохранительная заглушка установлена на большинстве
электролиты последнего производства. При выходе из строя конденсатора
внутреннее давление может стать слишком высоким; вилка перегорит и
жидкость будет выплевывать.
Электролитические конденсаторы данного
емкость и напряжение будут значительно различаться в конфигурации
и размер, от одного производителя к другому. В идеале там
будет место на шасси, чтобы можно было установить «поворотный замок»
разнообразие. В противном случае трубчатые (такие как Sprague TVL
1720) должны быть упакованы, склеены или обрезаны везде, где есть место.
доступный.
ПРИМЕЧАНИЕ. Предыдущая информация была получена
из старой копии Tu-Be Or Not Tu-Be Modification Manual от
ЗДРАВСТВУЙ. Эйзенсон.
Электролитический конденсатор
Происхождение
электролитический конденсатор или конденсатор можно проследить до
вторая половина 19 века, когда было сделано открытие
что пленка может быть сформирована на алюминии электрохимически и что
он будет демонстрировать однонаправленную электрическую проводимость и
другие специфические свойства. Одна из первых попыток
Применение электролитического конденсатора было связано
при пуске однофазных асинхронных двигателей; усилия
также было сделано, чтобы использовать его для коррекции коэффициента мощности в
цепи переменного тока. Похоже, что без широкого использования
было сделано из этого устройства до начала двадцатых годов, когда
его полезность в схемах фильтров, питающих выпрямленную пластину
ток в радиолампах был определенно установлен. Эти
конденсаторы были «поляризованными» и «мокрого» типа.
Несколько
лет спустя «сухие» электролитические конденсаторы низкого напряжения
рейтинг и большая емкость нашли ограниченное применение в
А-батарейные выпрямители (состоящие из выпрямителя и фильтра).
цепь), которая обеспечивала ток накала для постоянного тока. радио
трубы. К 1929 разработан высоковольтный сухой электролит.
и вскоре нашел очень широкое и разнообразное применение в
несколько полей. Годовой объем производства сухих и влажных
электролитических конденсаторов исчисляется десятками миллионов и
используются в радиоприемниках и передатчиках, звуковых
систем и другой электронной аппаратуры в телефонных цепях,
в сочетании с электродвигателями и, в меньшей степени,
в ряде других приложений.
Конденсатор может быть
считается устройством для накопления статического электричества.
Основными частями конденсатора являются два электрода, которые
состоят из токопроводящих элементов, плотно расположенных диэлектриком.
или изолирующей среды. Электроды обычно металлические.
пластины или фольги, а диэлектриком может быть вакуум, газы
(например, воздух), жидкость (например, минеральное или растительное масло),
или твердые вещества (например, слюда, стекло, пропитанная воском бумага и т.
на).
Емкость конденсатора является мерой
количество электроэнергии, которое может быть запасено в ней при заданном
потенциал (напряжение). Единицей емкости является фарад, а
соответствует заряду в один колб при напряжении в один вольт
через клеммы устройства. Эти отношения
выражается формулами: Q=CE, C+Q разделить на E или где
C=фарады, E=вольты, Q=столбцы.
Поскольку фарада слишком велика
единица для практических целей, микрофарад (МФ)-один
обычно используются миллионные доли фарада или ее подразделения.
Энергия в джоулях, запасенная в конденсаторе, равна половине
СЕ в квадрате.
Емкость конденсатора напрямую
пропорциональна площади электродов, расположенных на
диэлектрика и обратно пропорциональна толщине
последний. Природа диэлектрика третья.
определяющий фактор емкости. Если этот диэлектрик
среда представляет собой минеральное масло, емкость конденсатора может
быть, например, в два раза больше, чем было бы с воздухом,
все остальное при том же. С касторовым маслом
емкость будет примерно в пять раз больше, чем у воздуха.
отношение емкости конденсатора при заданном
диэлектрической среды между электродами на емкость
тот же конденсатор с воздухом (точнее, с вакуумом) в качестве
диэлектриком обозначают диэлектрическую проницаемость среды
или его удельной индуктивной емкости.
Электролит
конденсаторы составляют один из нескольких классов конденсаторов.
Чтобы отличить электролиты от всех других
классы мы будем обозначать последние в этом тексте как
«неэлектролитический».
В состав электролитического конденсатора входит принципиально важный компонент
части, присутствующие в любом конденсаторе, — электроды и
диэлектрик между ними. Он также выполняет характеристику
функция накопления и высвобождения электростатических зарядов.
Однако электролитический конденсатор обладает, кроме того, некоторым
весьма отчетливые структурные и функциональные особенности, которые оправдывают
помещая его в собственный класс.
Самое необходимое
разница между электролитическим и неэлектролитическим
конденсатор находится в характере и толщине
соответствующих диэлектриков и при наличии или отсутствии
ионная проводящая среда (электролит) между металлическими
электроды. В неэлектролитическом конденсаторе толщина
диэлектрик обычно не меньше калибра тонкой
лист бумаги, а в электролитическом конденсаторе
диэлектрик во много раз тоньше. В бывшем классе
конденсаторы диэлектрик изготовлен из материалов известных
композиции, такие как слюда, пропитанная воском или маслом бумага, стекло,
масло и тому подобное, в то время как в последнем классе истинная природа
эффективный диэлектрик точно не установлен.
Мы знаем, однако, что диэлектрик в электролитическом
конденсаторы тесно связаны с поверхностью
электрод и что его существование коррелирует с
образование оксидной пленки на последних.
Другой
важной характеристикой электролитического конденсатора является
выраженная ионная проводимость среды, расположенной между
металлические электроды, в отличие от высокоизолирующих
материал (слюда, масло и т.п.) между электродами в
неэлектролитические конденсаторы.
С точки зрения
использования, для электролитического конденсатора характерно то, что он
сочетает в себе несколько замечательных ценных преимуществ для. .. (некоторых
конкретные)… приложения. Самым выдающимся преимуществом
электролитический конденсатор находится в большом, в некоторых случаях
даже огромная, емкость на единицу площади электрода
который он проявляет при умеренном (100-600В), но особенно при
низкое напряжение (до нескольких вольт).
Следующий пример может проиллюстрировать большую компактность
низковольтного электролитического конденсатора по сравнению с
эквивалентный конденсатор из вощеной бумаги. Униф прежнего класса
предназначены для использования в однонаправленной цепи и рассчитаны на
2000 мкФ при напряжении от 5 до 10 вольт (в зависимости от напряжения пульсации)
может быть размещен в контейнере объемом около 10 кубических дюймов, а
емкость конденсатора низшего напряжения последнего
класс, занимающий то же место, будет порядка только
несколько МФ. Следовательно, объем, вес, а также стоимость
электролитический конденсатор в этом случае менее
очень большая степень.
Причина этого впечатляющего
разница между двумя типами конденсаторов будет
обсуждаются в следующих параграфах. Как уже говорилось, для
данного типа диэлектрика, чем меньше его толщина, тем больше
емкость на единицу площади электрода. Предел для
увеличение емкости с помощью этого средства в
неэлектрических конденсаторов определяется калибром
самые тонкие доступные изоляторы, которые обеспечат требуемую
диэлектрическая прочность. Например, сложно сделать
конденсаторная бумага тоньше 0,0003″, и это обычный
практика изготовления бумаги, пропитанной воском или маслом
конденсаторы, чтобы между ними было не менее двух слоев бумаги.
фольги, чтобы предотвратить поломки из-за неизбежных точечных отверстий и
проводящие частицы (металлические частицы и т.п.) в
бумага. Таким образом, расстояние между электродами составляет 0,0006 дюйма.
минимальный интервал. Но даже если бы шанс был взят с одним
слой бумаги между фольгой конденсатора для очень низкой
напряжения, окончательный минимальный интервал будет 0,0003 дюйма, что
также установил бы предел емкости на единицу площади для
этот тип диэлектрика, независимо от того, насколько низкое номинальное напряжение
устройства. Таким образом, были ли последние предназначены для 5
вольт или 25 вольт, он не мог занимать место меньше, чем это
требуется для размещения секции необходимой
емкость, намотанная бумагой толщиной 0,0003 дюйма между фольгами.
Однако для электролитических конденсаторов такие ограничения
не существует, так как минимальная толщина диэлектрика не
определяется толщиной слоя или прокладки, расположенной между
электроды. Почти неосязаемый диэлектрик
электролитический конденсатор формируется электрохимически на
поверхность электрода и точный контроль его толщины,
менее одной миллионной дюйма, может быть легко
произведено. Таким образом, простым способом варьирования съемок
напряжение, определяющее толщину диэлектрика, один
может производить конденсаторы в широком диапазоне напряжения и емкости
диапазоны, которые могут быть размещены в контейнерах одного и того же
Габаритные размеры. Например, контейнер объемом 10 куб.
быть пригодным для сборки конденсатора на 100 мФ
и формируется на 100В или из конденсатора 400 мФ на 25В. Следовательно,
электролитический конденсатор демонстрирует замечательную приспособляемость к
рабочее напряжение.
Наконец, односторонние свойства пленки (или ее
проводимость только в одном направлении) позволяют использовать
электролитические конденсаторы для блокировки постоянного тока в
нежелательное направление. Односторонний признак делает
электролитический конденсатор также более адаптируется к цепям в
какие однонаправленные пульсирующие токи текут; в таком
случаях, сделав конденсатор поляризованным или асимметричным в его
действие, его объем и стоимость могут быть существенно уменьшены вдвое без
уменьшая его емкость. В отличие от этого,
неэлектрические конденсаторы всегда симметричны и не
аналогичная экономия возможна при их использовании на пульсирующих
ток, и они не могут быть использованы для блокировки или ограничения
поток постоянного тока только в одном направлении.
Большинство
электролитические конденсаторы бывают поляризованными или асимметричными
типа и может использоваться только в том случае, если напряжение приложено к
их клеммы однонаправлены. Кроме того, они должны быть
подключение с соблюдением полярности или повреждение конденсатора
и связанное с ним оборудование. однонаправленный
особенность, однако, может быть превращена в преимущество в особых
случаях, как указано выше. Электролит
конденсатор можно даже сделать полуполяризованным, чтобы блокировать поток
Округ Колумбия. в одном направлении и ограничить его до заданного
значение в обратном направлении.
Секции или блоки неэлектролитических конденсаторов могут быть построены
для гораздо более высоких рабочих напряжений, чем практически возможно для
электролитический тип. Кроме того, неэлектролитический конденсатор
может работать непрерывно на переменном токе при его
номинальная стоимость.
Обычный сухой электролитический
конденсатор содержит обмотку, очень похожую по внешнему виду
к неэлектролитическому конденсатору из вощеной или промасленной бумаги.
обмотка состоит из двух фольг, из которых хотя бы одна должна быть
пленкообразующий металл; в промышленных электролитических конденсаторах
обе фольги практически без исключения алюминиевые. Они
перемежаются бумажными слоями, пропитанными подходящим
электролит. Последний известен как неводный, так как он содержит
не более нескольких процентов воды. Как правило, нет непоглощенных
в емкости присутствует электролит и именно из-за этого
тот факт, что эти конденсаторы с дистанционной обмоткой обозначаются как
«сухой», независимо от текучести или твердости
я беременна.
Так как фольги расположены очень близко друг к другу, обычно между
0,0001″ и 0,0006″, удельное сопротивление электролита может быть
сравнительно высоким без чрезмерного увеличения сопротивления
путь для текущего потока.
Из-за близкого
расстояние между электродными фольгами и тонкий калибр
последний (до 0,0005″), сухой конденсатор может быть построен очень
компактно, экономя место и вес. Кроме того, два или даже
несколько секций того же или сильно разного напряжения
Рейтинги могут быть собраны в одном контейнере, без
помехи между секциями, так как последние могут быть
эффективно изолированы друг от друга.
Электроды электролитического конденсатора
Истинным катодом электролитического конденсатора является
электролит (точнее, его ионы, играющие, таким образом,
часть одного из электродов), пленка является диэлектриком
а анодом является второй электрод, представленный
металлический элемент, на поверхности которого сформирована пленка.
Однако для установления хорошего контакта между электролитом
и внешней цепи, второй металлический элемент
требуется; последний находится в тесном контакте с
электролитические и на практике называется катодом, хотя
служит в основном для распределения тока по, или захвата его
из, электролит. Такое расположение характерно
поляризованные или асимметричные конденсаторы, предназначенные для работы
с однонаправленными потенциалами. Для такого использования один
диэлектрической пленки достаточно и второй электрод-
катод-не обязательно пленкообразующий
металл. Однако важно выбрать для него
построить материал, который не подвергается воздействию
электролита и который не будет загрязнять последний. Это
должны, конечно, соответствовать обычным структурным требованиям и быть
умеренной стоимости. Катодные фольги из сухих электролитов
конденсаторы изготовлены из алюминия, хотя и более низкого качества, чем
для анодов требуется чистота около 99%
удовлетворительный. Алюминий был предпочтительнее для катодной фольги.
из-за его сравнительно низкой цены, легкого веса и
следовательно, большое покрытие, простота изготовления и намотки.
Он не подвержен коррозии во время хранения и не подвергается воздействию
обычными электролитами и не загрязняет их.
В неполяризованных или симметричных конденсаторах переменного тока.
цепях электролит снова является истинным катодом, но в
В данном случае два алюминиевых электрода, оба снабжены
необходимо использовать диэлектрические пленки. Однако каждый из фильмов
полностью эффективен только тогда, когда он подвергается положительному
потенциала, т.е. в течение соответствующих положительных полупериодов. На
отрицательные полупериоды изменяют диэлектрические свойства
пленки поочередно уменьшаются до малого значения и при этом
время, когда фольга, на которой они формируются, служит для распределения
ток над электролитом за счет проводимости.
