Параллельное соединение диодов: Зачем соединяют диоды параллельно

Параллельное соединение выпрямительных диодов

Выпрямительным диодом называется полупроводниковый диод, предназначенный для преобразования переменного тока в постоянный в силовых цепях, то есть в источниках питания. Выпрямительные диоды всегда плоскостные, они могут быть германиевые или кремниевые. Германиевые диоды лучше кремниевых тем, что имеют меньшее прямое падение напряжения. Кремниевые диоды превосходят германиевые по диапазону рабочих температур,по максимально допустимому обратному напряжению, а также имеют меньший обратный ток. Если выпрямленный ток больше максимально допустимого прямого тока диода, то допускается параллельное включение диодов.




Поиск данных по Вашему запросу:

Схемы, справочники, даташиты:

Прайс-листы, цены:

Обсуждения, статьи, мануалы:

Дождитесь окончания поиска во всех базах.

По завершению появится ссылка для доступа к найденным материалам.

Содержание:

  • Последовательное соединение диодов

  • Параллельное и последовательное соединение источников питания Nextys

  • Выпрямительные диоды

  • Электронные приборы

  • Параллельное соединение — диод

  • Выпрямители. Часть 1. Силовые элементы.

  • Easyelectronics.ru

ПОСМОТРИТЕ ВИДЕО ПО ТЕМЕ: ЗАЩИТА ДЛЯ ДИОДА Как Делать и Зачем

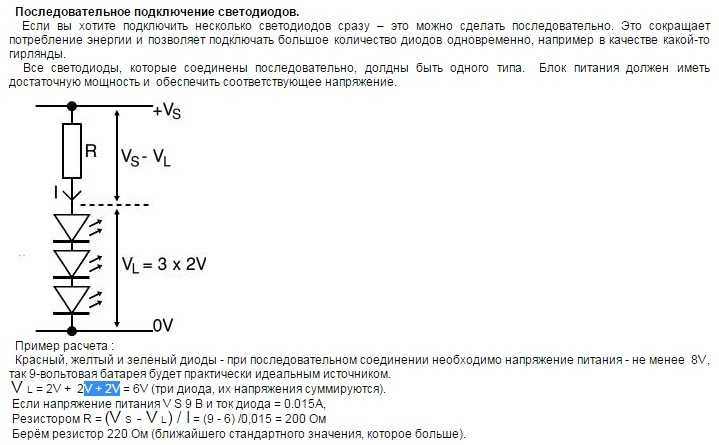

Последовательное соединение диодов



Параллельное соединение источников питания. Современные способы применения импульсных источников питания ИП могут потребовать использования нескольких ИП в параллельной конфигурации. Параллельное соединение ИП для увеличения требуемой мощности может быть использовано там, где:. Теоретически, в режиме увеличения мощности могут использоваться любые типы ИП, но на практике такой результат не всегда бывает удовлетворительным.

Многие поставщики говорят о том, что их ИП допускают параллельное соединение, независимо от вариантов применения.

Это не всегда справедливо. Идеально, для параллельного соединения различных ИП, они должны иметь идентичные выходные импедансы и максимально одинаковые выходные напряжения. Это не гарантируется с течением времени из-за нормального разброса выходных параметров и естественного старения. Кроме того, во время переходных режимов например, запуск, перегрузка, короткое замыкание и т. Несбалансированные токи могут привести к преждевременному старению наиболее напряженных элементов, что отрицательно отразится на надежности всей системы.

Для того чтобы свести к минимуму паразитные токи между ИП, которые соединены параллельно, предлагаются следующие технические решения:. Специализированная шина распределения нагрузки LSB. Это решение использует коммуникационную шину, соединяющую параллельно-включённые ИП. Специфические алгоритмы регулирования SRA. Это решение, относительно дешевое, не нуждается в какой-либо коммуникационной шине и позволяет достичь хорошего естественного баланса тока между различными ИП.

В этой конфигурации может использоваться любой ИП, но рекомендуется провести тест. Резервирование необходимо для повышения надёжности системы питания. Идея концепции резервирования заключается в том, чтобы обеспечить необходимое питание системы в случае аварии, то есть номинальный ток всей системы должен оставаться доступным в любой ситуации. Это означает, что суммарный ток должен быть обеспечен несколькими ИП. Для реализации надежной системы резервирования, выходы всех источников питания должны быть подключенных параллельно и развязаны с помощью диодов или МОП-транзисторов ORing резервирование.

Это необходимо, чтобы отказ одного из устройств не привёл к возникновению неисправности или короткого замыкания для других устройств. Для различных приложений может потребоваться использование нескольких ИП с последовательным соединением SC их выходов.

ИП в последовательной конфигурации могут использоваться в основном для достижения необходимого уровня напряжения или мощности, недоступных для стандартных блоков. Теоретически любые 2 или более ИП могут быть соединены последовательно, независимо от их выходных напряжений. Однако внимание этому должно быть уделено в любом случае. Несмотря на широкое использование параллельного соединения ИП, рекомендуется избегать конфигурации PP.

Вместо этого предпочтительно использовать соединение SC, что дает лучшую стабильность в использовании ИП. Конфигурация PR полезна во многих критически важных приложениях, и мы настоятельно рекомендуем разработчикам именно это соединение. Рассмотрите этот вариант, используя адекватное соединение оценки потребляемой мощности и избыточности посредством внутреннего ORing или внешнего резервирования. Параллельное и последовательное соединение источников питания Nextys Рекомендуемая схема для параллельного соединения ИП.

Параллельное и последовательное соединение источников питания Nextys

Поясним это примером. Такой последовательный пробой диодов иногда происходит за доли секунды. Но вместе с тем R ш не должно быть слишком малым, чтобы чрезмерно не возрос ток при обратном напряжении, т. На каждом участке это напряжение окажется меньше В и диоды будут работать надежно. Для примера на рисунке 2. Если их соединить параллельно, то при токе 0,2 А на первом диоде напряжение равно 0,4 В кривая 1. А на втором диоде при таком же напряжении ток будет лишь 0,05 А кривая 2.

Последовательное и параллельное соединение диодов образуют блоки диодов, соединенных по разным выпрямительным схемам.

Выпрямительные диоды

Правила форума. RU :: Правила :: Голосовой чат :: eHam. Показано с 1 по 9 из 9. Тема: Параллельное включение диодов. Добавить тему форума в del. Закладках Разместить в Ссылки Mail. Ru Reddit! Опции темы Версия для печати Отправить по электронной почте…. Параллельное включение диодов Извините, если что за тупые вопросы.

Электронные приборы

Предложить термин Сообщить об ошибке Отправить страницу Добавить в избранное. Параллельное соединение диодов применяют в случае, когда нужно получить прямой ток, больший предельного тока одного диода. Но если диоды одного типа просто соединить параллельно, то вследствие неодинаковости их вольт-амперных характеристик они окажутся различно нагруженными и в некоторых диодах ток окажется больше предельного. Различие в прямом токе у однотипных диодов может составлять десятки процентов. Параллельное соединение диодов возможно без специального подбора.

Компьютерные сети Системное программное обеспечение Информационные технологии Программирование.

Параллельное соединение — диод

Электроды диода носят названия анод и катод. Если к диоду приложено прямое напряжение то есть анод имеет положительный потенциал относительно катода , то диод открыт через диод течёт прямой ток , диод имеет малое сопротивление. Напротив, если к диоду приложено обратное напряжение катод имеет положительный потенциал относительно анода , то диод закрыт сопротивление диода велико, обратный ток мал, и может считаться равным нулю во многих случаях. Развитие диодов началось в третьей четверти XIX века сразу по двум направлениям: в году болгарский учёный Фредерик Гутри открыл принцип действия термионных диодов вакуумных ламповых с прямым накалом , в году немецкий учёный Карл Фердинанд Браун открыл принцип действия кристаллических твёрдотельных диодов. Однако дальнейшего развития в работах Эдисона идея не получила.

Выпрямители. Часть 1. Силовые элементы.

Регистрация Вход. Ответы Mail. Вопросы — лидеры Портал между измерениями нельзя открыть. Туннель портал пространства-времени при своем возникновении имеет бесконечную 1 ставка. Правильна ли Специальная теория относительности? Магнитный воин -какие силы стоят за эффектом Джанибекова? Решите задачу по физике 1 ставка. Какая польза народному хозяйству от астрономии и теории эволюции?

Параллельное включение диодов применятся в тех случаях, когда нужно обеспечить большее значение тока, чем позволяет один диод.

Easyelectronics.ru

Выпрямительные диоды применяются для выпрямления переменного тока преобразования переменного тока в постоянный ; используются в схемах управления и коммутации для ограничения паразитных выбросов напряжений, в качестве элементов электрической развязки цепей и т. В ряде мощных преобразовательных установок требования к среднему значению прямого тока, обратного напряжения превышают номинальное значение параметров существующих диодов. В этих случаях задача решается параллельным или последовательным соединением диодов. Параллельное соединение диодов применяют в том случае, когда нужно получить прямой ток, больший предельного тока одного диода.

При выпрямлении высоких напряжений приходится соединять диоды последовательно, чтобы обратное напряжение на каждом диоде не превышало предельного. Но вследствие разброса обратных сопротивлений у различных экземпляров диодов одного и того же типа на отдельных диодах обратное напряжение может оказаться выше предельного, что повлечёт пробой диодов. Для того, чтобы обратное напряжение распределялось равномерно, между диодами, независимо от их обратных сопротивлений, применяют шунтирование резисторами. Сопротивления R Ш резисторов должны быть одинаковы и значительно меньше наименьшего из обратных сопротивлений диодов. Но вместе с тем R Ш не должно быть слишком малым, чтобы чрезмерно не возрос ток при обратном напряжении, то есть чтобы не ухудшилось выпрямление. Параллельное соединение диодов применяют в том случае, когда нужно получить прямой ток, больший предельного тока одного диода.

Зачем соединяют диоды последовательно?

Однако вследствие неидентичности прямых ветвей вольт-амперных характеристик выпрямительных диодов даже одного типа ток, проходящий через одну из параллельных ветвей, может значительно превышать токи, проходящие в других ветвях параллельного соединения диодов. При этом один из диодов перегревается, его пробивное напряжение снижается, что вызывает дальнейший разогрев диода за счет увеличения обратного тока, и диод выходит из строя. Таким образом, параллельное соединение диодов допустимо только в том случае, если в каждую ветвь последовательно с диодом включено дополнительное сопротивление RA, составляющее единицы или доли ом. Параллельное соединение диодов ДЗ и ДЗ, Д4 и Д4 принято из-за больших всплесков токов в обмотке возбуждения генератора при внезапном коротком замыкании в цеп его статора. Так как обмотка возбуждения обладает значительной индуктивностью, то ток, проходящий по ней, сглаживается.

Тема: Последовательное и параллельное соединение диодов. Исследование светодиода, выпрямительного диода, стабилитрона и тиристора. Последовательное соединение диодов — задача Убедиться, что при шунтировании диодов резисторами клавиши 1, 2, 3 напряжения распределяются равномерно.



Последовательное и параллельное соединение выпрямительных диодов — Студопедия

Поделись

При выпрямлении более высоких напряжений приходится соединять дио­ды последовательно, с тем, чтобы обрат­ное напряжение на каждом диоде не превышало предельного. Но вследствие разброса обратных сопротивлений у раз­личных экземпляров диодов одного и того же типана отдельных диодах обратное напряжение может оказаться выше предельного, что повлечет пробой диодов. Поясним это примером.

Пусть в некотором выпрямителе амплитуда обратного напряжения сос­тавляет 1000 В и применены диоды с Uобр max = 400 В. Очевидно, что необ­ходимо соединить последовательно не менее трех диодов. Предположим, что обратные сопротивления диодов Rо6р1, = Rобр2 = 1 МОм и Rо6р3 = 3 МОм. Обратное напряжение распределяется пропорционально обратным сопротивле­ниям, и поэтому получится Uо6р1, = Uобр2 = 200 В и Uо6р3, = 600 В.

На третьем диоде (кстати говоря, он явля­ется лучшим, так как у него наиболь­шее Rобр) обратное напряжение выше предельного, и он может быть пробит. Если это произойдет, то напряжение 1000 В распределится между оставши­мися диодами и на каждом из них будет 500 В. Ясно, что любой из этих диодов может пробиться, после чего все обратное напряжение 1000 В будет при­ложено к одному диоду, который его не выдержит. Такой последовательный пробой диодов иногда происходит за доли секунды.

Для того чтобы обратное напряжение распределялось равномерно между диодами независимо от их обратных сопротивлений, применяют шунтирова­ние диодов резисторами (рисунок 2.24).

Рисунок 2.24 – Последовательное соединение диодов

Сопротивления Rшрезисторов должны быть одинаковы и значительно меньше наименьшего из обратных сопротивле­ний диодов. Но вместе с тем Rшне должно быть слишком малым, чтобы чрезмерно не возрос ток при обратном напряжении, т. е. чтобы не ухудшилось выпрямление. Для рассмотренного при­мера можно взять резисторы с сопро­тивлением 100 кОм.

Тогда при обратном напряжении сопротивление каждого участка цепи, состоящего из диода и шунтирующего резистора, будет не­сколько меньше 100 кОм и общее об­ратное напряжение разделится между этими участками примерно на три рав­ные части. На каждом участке это напряжение окажется меньше 400 В и диоды будут работать надежно. Обыч­но шунтирующие резисторы имеют сопротивление от нескольких десятков до нескольких сотен килоом.

Параллельное соединение диодов применяют в том случае, когда нужно получить прямой ток, больший предель­ного тока одного диода. Но если диоды одного типа просто соединить парал­лельно, то вследствие неодинаковости вольт-амперных характеристик они ока­жутся различно нагруженными и в не­которых ток будет больше предельного. Различие в прямом токе у однотипных диодов может составлять десятки про­центов.

Для примера на рисунке 2.25, а показа­ны характеристики прямого тока двух диодов одного и того же типа, у кото­рых Iпр max = 0,2 А. Пусть от этих дио­дов требуется получить прямой ток 0,4 А. Если их соединить параллельно, то при токе 0,2 А на первом диоде напряжение равно 0,4 В (кривая 1). А на втором диоде при таком же напряжении ток будет лишь 0,05 А (кривая 2). Таким образом, общий ток составит 0,25 А, а не 0,4 А. Увеличивать напряжение на диодах нельзя, так как в первом диоде ток станет больше предельного.

Рисунок 2.25 – Параллельное соединение диодов

Из характеристик видно, что для получения во втором диоде тока 0,2 А надо иметь на нем напряжение 0,5 В, т. е. на 0,1 В больше, чем на первом диоде. Поэтому, чтобы установить пра­вильный режим работы диодов, надо подвести к ним напряжение 0,5 В, но последовательно с первым диодом включить уравнительный резистор (рисунок 2.25, б) – сцелью поглощения из­лишнего для первого диода напряжения 0,1 В. Ясно, что сопротивление этого резистора Rу = 0,1 : 0,2 = 0,5 Ом. При наличии такого резистора оба диода будут нагружены одинаково током в 0,2 А.

Практически редко включают парал­лельно больше трех диодов. Уравни­тельные резисторы с сопротивлением в десятые доли ома или единицы ом обычно подбирают экспериментально до получения в рабочем режиме одинако­вых токов в диодах. Иногда включают уравнительные резисторы с сопротивле­нием, в несколько раз большим, чем прямое сопротивление диодов, для того чтобы ток в каждом диоде определялся главным образом сопротивлением Rу.

Но в этом случае происходит допол­нительное падение напряжения на Ry, превышающее в несколько раз прямое напряжение диодов, и КПД, конечно, снижается. Если нежелательно вклю­чать уравнительные резисторы, то надо подобрать диоды с примерно одинако­выми характеристиками. Однако реко­мендуется по возможности не прибегать к параллельному соединению диодов.



Видео с вопросами: Определение наличия тока в наборе резисторов, включенных параллельно

Стенограмма видео

На схеме показана цепь, содержащая несколько диодов и резисторов. Все резисторы подключены параллельно ячейке. Через какие резисторы, если они есть, ток отличен от нуля?

На нашей схеме мы видим ячейку, соединенную параллельно с тремя резисторами 𝑅 один, 𝑅 два и 𝑅 три. Кроме того, в нашей схеме есть четыре диода здесь, здесь, здесь и здесь. С каждым из наших резисторов в отдельной параллельной ветви цепи заряд потенциально протекает через все три из них. Хотим выяснить, в каких случаях это действительно так, через какие резисторы, если они есть, проходит ток ненулевой.

Чтобы понять это, давайте заметим, что в нашей ячейке положительная клемма находится внизу, а отрицательная клемма — вверху. Мы знаем, что обычный ток указывает от положительного к отрицательному. Следовательно, мы можем моделировать заряд, покидающий положительный полюс ячейки и движущийся в этом направлении по цепи. Когда заряд достигает этой первой точки соединения, он потенциально может повернуться вверх, пройти через диод, а затем через резистор 𝑅 один.

Давайте теперь вспомним, что делает диод в электрической цепи. В такой схеме диод выполняет функцию клапана или одностороннего переключателя. Это позволяет течь заряду в одном направлении, в направлении, которое мы могли бы представить здесь как наконечник стрелки, в то же время предотвращая поток заряда в противоположном направлении. Глядя на диод в этой первой ветви нашей параллельной цепи, мы видим, что стрелка указывает вниз. Это означает, что заряд может течь через диод сверху вниз, но не снизу вверх. И действительно снизу вверх именно так проходил бы наш обычный ток через диод, если бы мог.

Затем этот диод блокирует поток заряда в этой первой ветви нашей параллельной цепи. Никакой заряд не достигает резистора 𝑅 единицы, поэтому ток в этом резисторе равен нулю. Поскольку ток не может проходить по этой ветви, весь ток от ячейки будет продолжать двигаться по цепи, пока не достигнет этой точки соединения. Еще раз, мы хотим знать, может ли этот движущийся заряд появиться, а затем пройти через резистор 𝑅 два. Однако мы видим, что у нас снова есть диод, который позволяет заряду течь только сверху вниз, когда он ориентирован. Любой электрический заряд, движущийся снизу вверх, будет блокироваться этим диодом. Следовательно, движущийся заряд не может войти в эту вторую ветвь нашей параллельной цепи. Итак, резистор 𝑅 два также имеет нулевой ток.

Весь ток в цепи будет следовать по этому пути здесь. Обратите внимание, что этот диод ориентирован так, что позволяет потоку заряда проходить снизу вверх. Следовательно, электрический заряд может протекать через диод в этом направлении, а затем проходить через резистор 𝑅 3. Однако обратите внимание на то, что происходит дальше. Заряд сталкивается с этим диодом. Со стороны треугольника, который мы могли бы представить как наконечник стрелки, мы видим, что этот диод пропускает заряд только слева направо. Это означает, что он блокирует движение заряда справа налево. Поскольку движущийся заряд в этой ветви также не может замыкать цепь, мы знаем, что на самом деле нигде в этой третьей петле нет тока.

В целом на нашей принципиальной схеме у нас нет замкнутого контура. Ток не может существовать нигде в цепи, и это говорит нам, каким будет ответ на наш вопрос. Из наших трех резисторов, 𝑅 один, 𝑅 два и 𝑅 три, ни один из них не имеет отличного от нуля тока.

Что происходит, когда два диода соединены параллельно.

Ответить

Проверено

142,5 тыс.+ просмотров

Подсказка: Диод — это электрический компонент с двумя выводами, который проводит электричество преимущественно в одном направлении. С одной стороны, у него большое сопротивление, а с другой — большое сопротивление. Давайте подробнее рассмотрим, что такое диод в этом посте. Диоды используются для ограничения напряжения в цепях, а также для преобразования переменного тока в постоянный. Чтобы получить максимальную отдачу от диодов, используются полупроводники, такие как кремний и германий. Несмотря на то, что они оба передают электричество в одном и том же направлении, способ, которым они это делают, различается. Диоды бывают разных форм и размеров, каждый из которых имеет свой собственный набор применений.

Полный ответ:
Термины «параллельное соединение» и «две общие точки» относятся к тому, как компоненты связаны друг с другом. Ток зависит от компонента, но падение напряжения постоянно.
При последовательном соединении диодов возникает та же картина. В настоящее время грузоподъемность увеличивается. С обеих сторон получившегося диода проводимость отсутствует. Для установившихся режимов можно использовать диоды того же типа с одинаковыми перепадами напряжения. В этом сценарии обратное запирающее напряжение параллельных диодов будет одинаковым. При использовании диодов с одинаковым падением напряжения в прямом направлении следует помнить о нескольких вещах:
Радиаторы на диодах должны быть одинаковыми.
Если требуется охлаждение, все они должны охлаждаться одновременно.
На приведенном ниже рисунке показаны два параллельно соединенных диода:

Допустимая токовая нагрузка диодов увеличивается, когда они соединены параллельно. Если ток нагрузки выше, чем номинальный ток одного диода, несколько диодов можно соединить параллельно, чтобы повысить номинальный прямой ток. Поскольку диоды имеют разные характеристики прямого смещения, ток через них не будет течь равномерно, если они соединены параллельно.
