Маркировка диод стеклянный: Маркировка SMD диодов и стабилитронов: типы корпусов, обозначение

ДЕТАЛЕЙ КОД ЦВЕТНОЙ: ДИОДЫ | МОДЕЛИСТ-КОНСТРУКТОР

10.04.202010.04.2020Рубрики Читатель читателю

«В последнее время многие радиодетали стали выпускаться в необычном, цветном исполнении. Особенно это характерно для полупроводниковых диодов. Разнообразной формы корпуса здесь, словно светофоры, рассиялись красными, желтыми и пр. «огнями»-метками. Понятного же каждому буквенно-цифрового обозначения типа прибора почти нигде не видно. А жаль. Ведь справочная литература с расшифровкой цветного кода радиодеталей до нас, радиолюбителей из «глубинки», прантически не доходит. Помогите!

В. ДЕМЕНТЬЕВ, Хабаровский край».

Действительно, связанные с миниатюризацией, совершенствованием технологии процессы заставляют заводы-изготовители активнее прибегать к использованию цветного кода при маркировке своих изделий. Последнее влечет за собой ряд неудобств, трудностей в определении того или иного типа радиодеталей, на что совершенно справедливо указывает автор процитированного выше письма. Ответом на содержащуюся в нем просьбу служит публикуемый материал.

Условные обозначения и сокращения: Б — белый, Ж — желтый, 3 — зеленый, Г — голубой, Кр — красный, К — коричневый, О — оранжевый, С — синий, Се — серый, Ч — черный цвета; б — бескорпусное исполнение, с — стеклянный, мс — металло-стеклянный, п — пластмассовый корпус приборов. Для облегчения расшифровки цветных кодов места нанесения меток удалось условно разбить на «тяготеющую к аноду» группу М1, серединную — М2 и «катодную» группу М3 с одновременным упрощением записи вида самих меток (т — точка, п — полоса, ш — широкая, к — кольцо, 2 — двойная) и использованием буквенного «клеймления» детали заводом-изготовителем; помещенные же «под дробной чертой» данные характеризуют ту или иную модификацию, вариант исполнения.

Что касается графы «Примечание», то цифра 1 здесь означает тип данного прибора — указан на таре-спутнице; 2 — корпус диода имеет большие, а 3 — меньшие размеры; 4 — указывает на то, что у «плюсового» вывода здесь — заводское, соответствующее индексу диода буквенное обозначение; 5 — свидетельствует о возможности существования других вариантов исполнения диода.

С учетом вышесказанного сведения, например, КД209В расшифровываются таким образом. Диод этот при обратном напряжении 800 В отдает в нагрузку постоянный прямой ток 500 мА. Может встречаться в трех вариантах пластмассовых корпусов (оранжевом, черном и коричневом) каплевидной, или прямоугольной формы (см. соответственно рис. 3, 5 и 10). Причем цветная маркировка располагается в виде черной или красной точки либо полосы (у анода) и синей, красной или оранжевой точки на боковой поверхности диода. Но возможны здесь и другие варианты, на что указывает цифра 5 в примечании.

Тут можете оценить работу автора:

Маркировка отечественных и импортных стабилитронов и их детальное описание

Что представляет собой данный элемент электрических схем

Прежде чем приступить к рассмотрению вопроса о том, какая цветовая маркировка таких элементов существует, нужно разобраться, что это вообще такое.

Вольт-амперная характеристика стабилитрона

Стабилитрон представляет собой полупроводниковый диод, который предназначается для стабилизации в электросхеме постоянного напряжения на нагрузке. Наиболее часто такой диод используется для стабилизации напряжения в различных источниках питания. Данный диод (smd) имеет участок с обратной веткой вольт-амперной характеристики, которая наблюдается в области электрического пробоя.

Имея такую область, стабилитрон в ситуации изменения параметра тока, протекающего через диод от IСТ.МИН до IСТ.МАКС практически не наблюдается изменений показателя напряжения. Данный эффект применяется для стабилизации напряжения. В ситуации, когда к смд подключена параллельно нагрузка RH, тогда напряжение диода будет оставаться постоянным, причем в указанных пределах изменения тока, текущего через стабилитрон.

Кроме смд существуют еще и стабистроны, которые включаются при прямом включении. Они применяются в ситуации, когда есть необходимость стабилизировать напряжение в определенном диапазоне. Обычный диод можно использовать тогда, когда нужно стабилизировать напряжение в диапазоне от 0,3 до 0,5 В. Область их прямого смещения наблюдается при падении напряжения до 0,7 – 2v. При этом оно практически не зависит от силы тока. Стабисторы в своей работе применяют прямую ветвь вольт-амперной характеристики. Их также следует включать при прямом подключении. Хотя это будет не самое лучшее решение, поскольку стабилитрон в такой ситуации будет все же более эффективен. Стабисторы, как и smd, производятся зачастую из кремния. Стабилитроны маркируют по их основным характеристикам. Эта маркировка имеет следующий вид:

• UСТ. Эта маркировка означает номинальное напряжение для стабилизации;
• ΔUСТ. Означает отклонение показателя напряжения номинального напряжения стабилизации;
• IСТ. Обозначает ток, который протекает через диод при номинальном напряжении стабилизации;
• IСТ.МИН — минимальное значение тока, которые течет через стабилитрон. При этом значении такой smd диод будет иметь напряжение в диапазоне UСТ ± ΔUСТ;
• IСТ.МАКС. Означает максимально допустимую величину тока, которая может течь через стабилитрон.

Такая маркировка важна при выборе элемента под определенную электросхему.

Маркировка SMD диодов, справочник кодовых обозначений

Существующие SMD диоды или другие типы деталей могут называться чипами, или СМД компонентами. В российской схематике и промышленности их нередко именуют ТМП — технология монтажа на поверхность. Количество деталей весьма велико, поэтому обозначения собраны в электронные базы и могут быть сохранены на компьютер для быстрого определения диода или иного компонента. Объемы баз разные, но все они включают по нескольку тысяч обозначений.

Любому практику полезно иметь подобный справочник, чтобы не тратить времени на распознавание маркировки, поиск аналогов или иных вариантов использования. Иногда возникает возможность замены обычных диодов или других деталей на чипы, что дает немалый выигрыш:

• уменьшается размер;
• снижаются паразитные эффекты, проявляющиеся в емкости и индуктивности;
• улучшается работа с сигналами малых уровней.

На первый взгляд, разобраться в многообразии чипов непросто, однако, составители справочников это понимают и объединяют все данные по группам. Отдельно рассматриваются диоды, конденсаторы, резисторы и прочие типы. Это несколько упрощает ориентирование в огромных массивах данных.

SMD маркировка электрических элементов

Принцип нанесения обозначений состоит в зашифрованной передаче сведений о размерах и электрических параметрах чипа. Существует условное деление по количеству выводов и величине корпуса элементов:

Количество выводов	Маркировка корпуса по возрастанию размера	Краткое описание
Двухконтактные	SOD (например, SOD128, SOD323 и т.п.) или WLCSP2	Пассивные чипы цилиндрической или квадратной формы, танталовые конденсаторы, диоды
Трехконтактные	DPAK, D2PAK, D3PAK	Автор данного корпуса — компания Моторола. Все элементы имеют одинаковую форму, но разный размер. Используются для полупроводниковых элементов, выделяющих тепловую энергию
Четырехконтактные и более	WLCSP(N) (литера N обозначает число выводов), SOT, SOIC, SSOP, CLCC, LQFP, DFN,DIP / DIL,Flat Pack,TSOP,ZIP	Контакты этих чипов размещены по двум противоположным боковым сторонам корпуса
Элементы с числом контактов более четырех	LCC, PLCC, QFN, QFP, QUIP	Выводы расположены по всем четырем сторонам корпуса
Выводы размещены в виде решетки	BGA, uBGA	Микросхемы, предназначенные для пайки с помощью специальной пасты
Безвыводные элементы	μBGA, LFBGA	Оснащены только контактными пластинками или каплями припоя

Чип конденсаторы

Существуют два основных типа конденсаторов — электролитические (корпус имеет форму цилиндра) и керамические или танталовые (корпус выполнен в виде параллелепипеда). На маркировке электролитов всегда присутствуют значения емкости и напряжения, а на керамических образцах — нет. Минус (катод) электролитов обозначен полоской, расположенной на верхней стороне корпуса.

Маркировка SMD резисторов

Маркировка представлена несколькими знаками — цифрами и буквами. Две первые цифры означают номинал, а третья (и четвертая) — порядок, или количество нолей. Например, число 322 означает 3200 Ом или 3,2 кОм. Иногда используется разделитель R, играющий роль запятой. Так, обозначение 3R2 значит 3,2 кОм. Или 0R32 — 0,32 кОм.

Есть специальные резисторы, выполняющие функции предохранителей или перемычек. У них нулевой номинал сопротивления.

Размеры SMD устройств стандартизированы и связаны с маркировкой. Так, чипы диодов, резисторов или конденсаторов типоразмера 0805 имеют параметры 0,6 × 0,8 × 0,23 дюйма (длина-ширина-высота).

SMD индуктивности

Форма и размеры корпусов дросселей и катушек индуктивности имеют те же величины, что и у резисторов или конденсаторов. Обозначение состоит из 4 цифр. Две первые — длина, другие — ширина чипа, выраженные в десятых долях дюйма. Например, маркировка дросселя 0805 значит, что его длина — 0,08, а ширина — 0,05 дюйма.

SMD диоды и транзисторы

Диодные чипы могут быть выполнены в виде бочонка или параллелепипеда (брикета). Все размеры полностью соответствуют параметрам резисторов, что упрощает разработку печатных плат. Учитывая специфику работы диодов, для которых необходимо соблюдать полярность, на отрицательном выводе или рядом с ним имеется полоска. Она обозначает катод, что позволяет избежать ошибок при монтаже.

На поверхности чипа может находиться только код, который не дает полной информации о параметрах детали. Поэтому существуют специальные информационные массивы — datasheet, располагающие сведениями о всех параметрах и возможностях элементов. Если необходимы полные данные о свойствах, которыми обладают транзисторы, datasheet дает возможность получить подробную информацию.

Используются корпуса двух типов:

• SOT;
• DPAK.

Помимо транзисторов в таком формате могут выпускаться диодные сборки, использующиеся в выпрямителях и драйверах.

Цветовая маркировка диодов в корпусах SOD-80

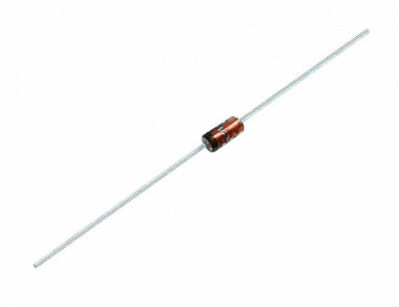

Корпус SOD-80, известный также как MELF, представляет из себя маленький стеклянный цилиндр с металлическими выводами.

Примеры маркировки диодов.

Маркировка 2Y4 к 75Y (E24 серия) BZV49 1W кремниевый стабилитрон (2.4 — 75V) Маркировка C2V4 к C75 (E24 серия) BZV55 500mW кремниевый стабилитрон (2.4 — 75V)

Катодный вывод помечен цветным кольцом.

Маркировка приборов цветными кольцами.

Некоторые SMD-диоды в цилиндрических корпусах MiniMELF (SOD80 / DO213AA / LL34) или MELF (DO213AB / LL41) часто маркируются цветными полосками (первая, ближняя к краю полоска расположена у катода) в соответствии с таблицей слева.

Принцип функционирования стабилизационных диодов

Несмотря на то, что смд похож на диод, он по сути является иным элементом электросхемы. Конечно, он может выполнять функцию выпрямителя, но обычно используется для стабилизации напряжения. Данный элемент способен поддерживать в цепи постоянного тока постоянное напряжение. Этот его принцип работы применяется в питании различного радиотехнического оборудования.

Стабилитрон и диод

Внешне смд очень похож на стандартный полупроводник. Схожесть сохраняется и в конструкционных особенностях. Но при обозначении такого радиотехнического элемента, в отличие от диода, на схеме ставится буква Г. Если не вникать в математические расчеты и физические явления, то принцип функционирования smd будет достаточно понятным.

Проходя через этот элемент, небольшое напряжение цепи провоцирует сильный ток. При увеличении обратного напряжения ток так же растет, только в этом случае его рост будет наблюдаться слабо. Доходя до отметки, она может быть любой. Все зависит от типа устройства. При достижении отметки происходит «пробой». После случившегося «пробоя» через smd начинает течь обратный ток большого значения. Именно в этот момент и начинается работа данного элемента до времени превышения его допустимого предела.

Подробно о цветовой маркировке стабилизирующего диода

Любой диод (стабилитрон и т.д.) на своем корпусе содержит специальную маркировку, которая отражает то, какой материал использовался для изготовления каждого конкретного полупроводника. Такая маркировка может иметь следующий вид:

• буква или цифра;
• буква.

Кроме этого маркировка отражает электрические свойства и назначение прибора. Обычно за это отвечает цифра. Буква, в свою очередь, отражает соответствующую разновидность устройства. Кроме этого маркировка содержит дату изготовления и условное обозначение изделия. Смд интегрального типа часто содержат полную маркировку. В такой ситуации на корпусе изделия имеется условный код, который обозначает тип микросхемы. Пример расшифровки нанесенной на корпус кодовой маркировки для микросхем приведен на рисунке:

Пример маркировки микросхем

Кроме этого имеется еще и цветовая маркировка. Она существует в нескольких вариантах, но наиболее часто используется японская маркировка (JIS-C-7012). Обозначения цветовой маркировки приведены в следующей таблице.

Как отличить стабилизационный диод от обычного полупроводника

Очень часто люди задаются вопросом, как можно отличить стабилитрон от стандартного полупроводника, ведь, как мы выяснили раньше, оба этих элемента имеют практически идентичное обозначение на электросхеме и могут выполнять схожие функции. Самым простым способом отличить стабилизационный полупроводник от обычного является использование схемы приставки к мультиметру. С его помощью можно не только отличить оба элемента друг от друга, но и выявить напряжение стабилизации, которое характерно для данного смд (если оно, конечно, не превышает 35В). Схема приставки мультиметра является DC-DC преобразователем, в которой между входом и выходом имеется гальваническая развязка. Эта схема имеет следующий вид:

Схема приставки мультиметра

В ней генератор с широтно-импульсной модуляцией выполняется на специальной микросхеме МС34063, а для создания гальванической развязки между измерительной частью схемы и источником питания контрольное напряжение следует снимать с первичной обмотки трансформатора. Для этой цели имеется выпрямитель на VD2. При этом величина для выходного напряжения или тока стабилизации устанавливается путем подбора резистора R3. На конденсаторе С4 происходит выделение напряжения примерно в 40В. При этом проверяемый смд VDX и стабилизатор для тока А2 будут формировать параметрический стабилизатор. Мультиметр, который подключили к выводам Х1 и Х2, будет измерять на данном стабилитроне напряжение. При подключении катода к «-«, а анода к «+» диода, а также к несимметричному смд мультиметра, последний покажет незначительное напряжение. Если подключать в обратной полярности (как на схеме), то в ситуации с обычным полупроводником прибор будет регистрировать напряжение около 40В.

Здесь трансформатор Т1 будет намотан на торообразном ферритовом сердечнике с внешним диаметром в 23 мм. Такая обмотка 1 будет содержать 20 витков, а вторая обмотка — 35 витков провода ПЭВ 0,43

При этом важно при намотке укладывать виток к витку. Следует помнить, что первичная обмотка идет на одной части кольца, а вторая – на другой

Проводя настройку прибора, подключите резистор вместо smd VDX. Этот резистор должен иметь номинал 10 кОм. А сопротивление R3 нужно подбирать для того, чтобы добиться напряжения в 40В на конденсаторе С4 Вот так можно выяснить, стабилитрон у вас или обычный диод.
