В ней пакетик с замком. А вот и виновник. Достаточно распространённый вариант смартфона. С виду разъём вполне себе исправный. Обломанный кусочек увидел только при помощи лупы.
При подсоединении зарядного кабеля ламель опирается на пластмасску, за счёт чего и обеспечивается надёжный контакт. Но краешек её был обломан и надёжного контакта не получалось. Это моя версия увиденного.

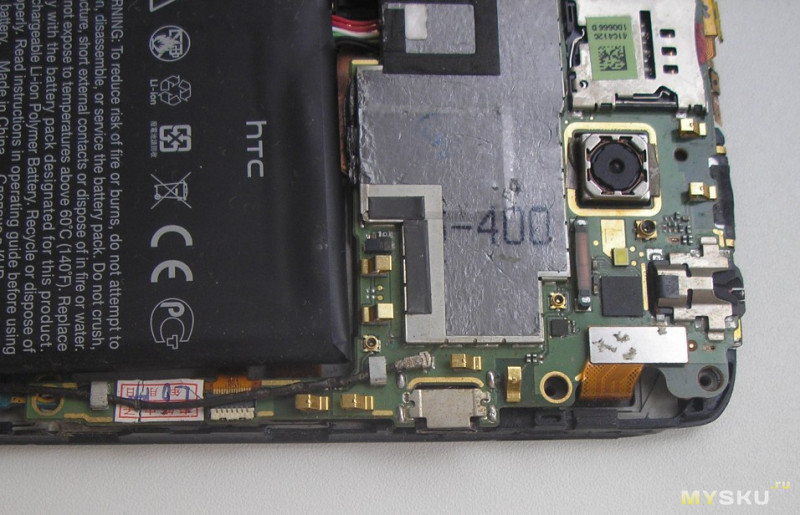

Но сначала я этого не знал и начал с пропайки разъёма. Для этого смартфон пришлось разобрать. Пропайка не помогла (естественно). После того, как обнаружил истинную причину, заказал всевозможные варианты на Алиэкспресс.
Разъём выпаял уже после того, как получил ремкомплкет.
По габаритам есть небольшое отличие. Ушки пришлось немного раздвигать. mysku.ru Универсальная последовательная шина (Universal Serial Bus) или же просто USB — это промышленный стандарт, разработанный в середине 1990 годов для того, чтобы стандартизировать подключение периферии к компьютеру. Он заменил большинство интерфейсов и теперь является самым распространенным типом разъемов для потребительских устройств. На сегодняшний день практически каждое устройство, будь оно портативным или стационарным, имеет различные виды USB разъемов. Но все устроено намного сложнее, чем считают новички. Сегодня мы рассмотрим виды USB портов и различные стандарты. Содержание статьи: У многих мог сейчас назреть вопрос: «Если USB должен быть универсальным, то почему он имеет большое количество типов?». Дело в том, что все эти типы USB разъемов выполняют различные функции. Это помогает обеспечить совместимость в случае выпуска устройства с улучшенными характеристиками. Давайте рассмотрим наиболее распространенные виды USB портов. Новый стандарт обеспечивает более высокую скорость передачи данных и при этом имеет обратную совместимость со старым стандартом. По форме USB 3.0 и USB 2.0 Type-A одинаковы, просто новый стандарт окрашен в синий цвет, чтобы отличить USB 3.0 от 2.0. Но увеличение скорости будет только в том случае, когда разъем, куда вставляется кабель или флеш-накопитель должен быть USB 3.0, и сам кабель или флеш-накопитель должен иметь коннектор USB 3.0. Также кроме USB 3.0 Type-A существуют и другие типы разъемов USB 3.0. Type-B и его Micro версия имеют дополнительные контакты, чтобы обеспечить более высокую скорость передачи данных, что разрушает совместимость этих разъемов со старыми версиями, но старые USB 2.0 устройства можно подключить в новые USB 3.0 разъемы, но прироста скорости вы не получите. Если у вас есть Android устройство, то вам нужно иметь Micro USB кабель. Даже самые ярые фанаты Apple не могут избежать этого типа разъемов в портативных аккумуляторах, колонках и другом. Также имеются деления на типы разъемов Micro USB. В основном используется Micro USB Type-B, Type-A особо не распространен, да и я его в реальной жизни никогда не видел. То же самое относится и к Mini USB. Если вы начнете покупать много гаджетов, вы скоро начнете использовать разные провода для разных устройств, все равно же нет разницы. Так что вам не придется докупать дополнительные провода, если вы их не теряете и не рвете. При покупке кабеля люди обычно покупают самые дешевые, что я вам делать не советую, так как качество такой продукции может быть очень плохим. В дальнейшем это приведет к неработоспособности кабеля. Также определитесь с длиной кабеля. В поездке короткий кабель удобен, но дома с таким вы будете сидеть на полу возле розетки. Длинный же кабель будет запутываться и всячески мешать вам. Для портативного аккумулятора у меня кабель длиной в 35 сантиметров, а кабель для зарядки смартфона дома длиной в 1 метр. USB On-The-Go (USB OTG) — это относительно новый стандарт, позволяющий вставлять в портативные устройства флеш-накопители, предназначенные для других USB интерфейсов, кабели, чтобы заряжать что-либо от аккумулятора вашего портативного устройства и так далее. USB OTG поддерживает не только USB Type-A, но и другие виды USB портов. А теперь представьте, что у вас есть внешний жесткий диск, смартфон и ноутбук. Какие действия вы выполните для того, чтобы переместить какой-либо файл с внешнего жесткого диска на ваш смартфон? Самый простой способ — это сначала переместить файл с внешнего жесткого диска на ноутбук, а с него на смартфон. А теперь представьте, что вы имеете USB OTG переходник. Просто вставьте переходник в смартфон, а в него кабель от внешнего жесткого диска. Необходимость в ноутбуке отпадает. Удобно? К сожалению, не все устройства поддерживают USB On-The-Go, так что перед покупкой переходника советую вам проверить ваше устройство на поддержку USB OTG. Переходники для Lightning существуют и они даже с версии iOS 9 везде работают, но называть это OTG как-то не особо хочется. Этот новый стандарт имеет большой задел на будущее. Во-первых, он быстрый и может передавать большие токи, во-вторых, его можно вставить любой стороной и на обоих концах провода может быть один и тот же коннектор. В 2015 году компания Apple потрясла весь мир, выпустив MacBook с одним USB Type-C разъемом. Это может быть началом тенденции. Сейчас существует немало устройств с USB Type-C разъемом. Для подключения к компьютеру стоит использовать USB Type-C — USB Type-A кабель, если у вас нет такого же разъема в компьютере. Покупать дешевые USB Type-C кабели не стоит, совсем не стоит. Очень просто убить ваше устройство. К тому же по такому кабелю проходят большие токи, так что некачественный кабель еще и приведет к пожару. Не жалейте денег на качественный кабель. Сегодня мы рассмотрели различные виды USB разъемов и стандартов. Теперь вам известны все популярные типы USB разъемов. Надеюсь, что эта информация была полезной для вас. Если это так, то не поленитесь, пожалуйста, оценить эту статью ниже. Источник: makeuseof.com losst.ru Сегодня каждый отлично знает, что такое USB (ЮСБ). Это небольшой разъем на материнской плате компьютера, в ноутбуке, принтере, в мобильном телефоне, фотоаппарате, плеере, да практически везде. С его помощью можно подключать к прибору не только зарядное устройство и накопитель, но и все что угодно, хоть грелку для ног. Что же такое USB? Это способ подключения и передачи данных между разными электронными устройствами (так называемая UNIVERSAL SERIAL BUS). Первые стандарты ЮСБ были разработаны группой таких крупнейших фирм-изготовителей электронной техники и программного обеспечения, как Intel, Microsoft, IBM, Philips, NEC и другие. Это был изначально открытый стандарт для производителей любого оборудования и программного обеспечения. Основным принципом данного стандарта стала универсальность. Предполагалось, что универсальный разъем заменит все существующие на тот момент узкоспецифические интерфейсные разъемы дополнительных внешних устройств компьютера и подхлестнёт разработку и выпуск нестандартных устройств и модулей. Наличие линии питания в 5 Вольт позволяло некоторым подключаемым устройствам не иметь внешнего источника тока. Простота использования предполагала наличие возможности горячего подключения (или «подключи и работай»), не требующей установки специфических плат, драйверов и даже выключения ПК. Еще одним очень важным принципом стандарта является возможность некоторых устройств выступать узлами для подключения других девайсов, выполняя так называемую функцию хаба. Например, возможность подключать фотокамеру к некоторым принтерам, мышку к рассчитанной на это клавиатуре и т. д. ЮСБ - это прежде всего возможность подключать к персональному компьютеру различные электронные устройства для передачи данных и синхронизации (клавиатуры, мышки, флешки, телефоны, плееры, фотоаппараты, камеры, принтеры, сканеры, внешние накопители информации и CD-ROM, а также многое другое.) Так как его интерфейс содержит линию питания 5 Вольт, это в первую очередь предоставляет возможность определенным подключаемым приборам отказаться от внешних источников энергии, а во-вторых - пользоваться ЮСБ не по прямому назначению, а для зарядки мобильных телефонов, плееров, мобильных колонок с АКБ, фонариков и т. д. Появилась также и отдельная категория ЮСБ-устройств вроде светильников, вентиляторов, самонагревающихся чашек, использующих порт только в роли источника питания. На сегодня существует 3 версии. ЮСБ 1.1 почти не применяется из-за маленькой скорости транспортировки информации – не более 12 Мбит/с. В современном мире используется сугубо для совместимости. ЮСБ 2.0 на данный момент является лидером. Гарантирует скорость транспортировки информации до 30 Мбайт/с. Для большинства современных девайсов (кроме внешних винчестеров) данной скорости вполне достаточно. ЮСБ 3.0 принадлежит к последнему поколению и предоставляет скорость транспортировки информации до 500 Мбайт/с. Учитывая то, что скорость обработки данных современных жестких дисков ниже в три раза, данная версия обладает достаточным зазором по скорости, чтоб оставаться актуальной и востребованной. USB 2.0, тип A наиболее популярен. Большинство девайсов (клавиатуры, мышки, флешки и подобные) оборудованы данным портом. Он был создан в середине девяностых. Надежность, которая дает возможность выдержать довольно большое количество подключений и остаться целым и работоспособным - вот основное достоинство этого порта. В разъеме существует защита от неверного подключения. Но габариты не позволяют использовать его для портативных девайсов. USB 2.0, тип B менее популярен. Классический тип B – единственный во всей линейке имеет квадратную форму. Из-за относительно крупных размеров он используется в разных крупногабаритных стационарных системах (сканерах, принтерах и других устройствах разного типа). Возникновение огромного количества небольших переносных устройств способствовало тому, что разъемы USB миниатюризировались и превратились в мини-версию 2.0 B. Особую популярность устройству принесло распространение переносных жестких дисков и карманных компьютеров. Mini USB, тип B имеет пять контактов, один из которых не задействован. Однако, несмотря на достоинства миниатюризации, недостатком разъема стала низкая надежность. Также существует Mini USB, тип A. Он фактически не используется и отличается от B только формой. Разъем Micro USB B по сути такой же, как и у Mini USB B, но подвергшийся усовершенствованию и отличающийся сравнительно небольшими размерами. Именно благодаря размерам он отлично подходит для применения его в современных тонких гаджетах. Модернизированное крепление штекера не позволяет ему расшатываться и выпадать из гнезда. С начала 2011 Micro USB B принят как универсальный стандарт для зарядных устройств большинства планшетов, мобильных телефонов и других миниатюрных устройств. Существует также тип A. Встречается он довольно редко и отличается только прямоугольной формой. Самый современный на сегодня стандарт USB 3.0 предоставляет возможность достичь высокой скорости транспортировки данных. Дополнительные контакты дают возможность ускорить процесс передачи информации, что привело к модернизации большинства устройств третьей версии. Внешние изменения USB А затронули только цвет сердечника – теперь он синий. В остальном совместимость ЮСБ 3.0 и ЮСБ 2.0 А остается неизменной. Это означает, что модули обладают перекрестной совместимостью. USB 3.0, тип B предназначен для использования в объемных выносных или внешних устройствах с высокой мощностью и производительностью, а также в некоторых стационарных винчестерах. Во многом порт непохож на своего предшественника, хотя и унаследовал традиционные черты и распространенные особенности Микро ЮСБ 2.0. Компактный, надежный, с качественным соединением, он позволяет намного быстрее передавать необходимую информацию. Разъемом комплектуются ультраскоростные внешние винчестеры и SSD. Также в последнее время появился такой подвид ЮСБ, как Микро 3.0 или 3.1, тип С. Конфигурацией контактов он схож с типом B, но отличается формой соединения. Люди изредка путаются в разъемах USB Мини и Микро - в действительности они и правда очень схожи. Однако основным отличием является то, что у Mini USB размер немного больше, а Micro оборудован маленькими защелками с задней стороны. В остальном они идентичны. Разъем Micro USB - это миниатюрная, довольно надежная и на данный момент самая распространенная реализация стандарта. Благодаря усовершенствованному креплению с подпружиненными защелками он крепко держится в гнезде, не шатается и не выпадает. На сегодняшний день Микро USB – универсальный стандарт для кабелей синхронизации и зарядных устройств для мобильной техники и других гаджетов большинства производителей в мире. Где бы вы ни были, везде шанс встретить Micro USB-кабель или аналогичное зарядное устройство значительно выше, чем любой другой тип гаджета. Редкие девайсы, как, например, продукция фирмы Apple, имеют свой уникальный разъем, непохожий на этот. Однако существует масса переходников, позволяющих подключить к любому аппарату Apple Micro USB кабель. В зависимости от производителя и назначения существуют несколько вариантов исполнения соединительных кабелей с Micro USB. Изготовитель может варьировать длину кабеля, толщину и материал изоляции, наличие экрана, дополнительной жилы или ферритовых фильтров по своему усмотрению, а также исходя из назначения кабеля и его стоимости. Прежде всего кабели с Micro USB отличаются различными концевиками. С одной стороны кабеля - тип В, а с другой может быть тип А (как стандартный вариант, так и OTG – так называемая мама), Micro, тип В (также возможен в одной из двух вариаций), Mini и практически любая из существующих вариаций разъема соответствующего стандарта. Очень редко возможны узкоспецифические вариации использования Micro USB кабеля просто для передачи питания или определенных данных. Этому способствуют его популярность и доступность. Назначение проводов в кабеле USB: В разъеме Micro, Mini USB расположено 5 контактов: В некоторых случаях Micro USB кабель может содержать оплетку, экранирование или оголенный провод (может припаиваться к корпусу разъема), этот провод не номеруется. USB-переходник – компактное приспособление, преобразующее стандарт ЮСБ в интерфейс другого стандарта. Существуют модели, преобразующие в обратном направлении. Основная задача переходников - это обеспечение совместимости. Всегда существует вероятность ситуации, когда нужно подключить к компьютеру, смартфону или планшету устройство с нестандартным интерфейсом или разъемом. В данной ситуации на помощь придут ЮСБ-переходники, видов и стандартов которых на сегодняшний день превеликое множество. Есть специфический вид переходников, оборудованный отдельными схемами питания и разделения каналов – ЮСБ-хаб. Он позволяет одновременно подключить несколько энергоемких устройств, иногда даже разнотипных, к одному порту компьютера ноутбука или другого мобильного устройства благодаря тому, что у типа А, В, Mini, Micro USB распиновка приведена к одному стандарту. Рассматривая все вышесказанное, можно подвести итог: Micro USB - это логичное завершение эволюции стандарта. К преимуществам можно отнести: миниатюрность, относительную надежность, универсальность и распространенность. Но как ни странно, основное преимущество стало главным недостатком. Миниатюризация снизила надежность разъема, особенно в местах крепления и пайки. Однако где бы вы ни были, найти Micro USB-кабель, чтобы подзарядить любимый планшет или сбросить на ПК пару фотографий с телефона, не составит особого труда. fb.ru Подробнее об упаковке Аналогичные измерения при перевёрнутом подключении Итого:
+ Держит нагрузку 2А!
+ возможность двухсторонней коммутации коннекторов в разъёмы. То есть в темноте или не глядя, например, за рулём пользоваться этим кабелем будет значительно удобнее.
+ презентабельная упаковка
+ хорошая оплётка
+ соответствует заявленной длине ± возможность выбора длины и/или цвета — нет стяжки в комплекте
— просадка напряжения зависит от «стороны» подключения. Ненамного, конечно, но осадочек-то остаётся п.с. Теперь прощаюсь. Всем добра! mysku.ru Современный стандарт соединения электронных устройств Сегодня невозможно себе представить, что на вопрос что такое USB, кто-то из людей ответит, что он не знает. Опрошенный, наверняка, сразу станет рассказывать, что это такой тип провода, с помощью которого можно соединить между собой компьютер и какое-нибудь другое устройство. Отчасти так оно и есть, но мало кто знает, что это не просто тип проводов, а прежде всего стандарт передачи данных. В данной статье, мы подробно расскажем обо всем этом, и уделим особое внимание последнему типу данных проводов — микро usb кабель. Итак, что же такое USB? Расшифровывается сия аббревиатура, как Universal Serial Bus, что переводится, как универсальная последовательная шина. По сути — это способ подключения и передачи данных между различными электронными устройствами, в том числе и зависимыми, такими как всевозможные манипуляторы для ПК. USB игровой манипулятор для компьютерных игр Начало данным разработкам положили такие монстры индустрии электроники и программного обеспечения, как Microsoft, Intel, Phillips, NEC, IBM и многие другие. Задумывался он, как открытый стандарт, которой могли бы использовать в своих разработках, абсолютно любые производители техники. Универсальность стала главным принципом стандарта USB. В перспективе, разработчики предполагали, что он сможет заменить все существовавшие на то время узкопрофильные разъемы для ПК, что позволило бы устройствам быть более коммуникативными. И что более важно, подхлестнуло производителей, создавать новые оригинальные устройства и модули: Совет! На практике последний плюс можно использовать при подключении нескольких устройств к одному гнезду, или, например, соединить одну камеру сразу с несколькими принтерами. Сетевой USB разветвитель На сегодняшний день существует три версии USB-кабелей. Перечислим их в порядке появления: Обратите внимание, что практически на всех современных ноутбуках и материнских платах для десктопных компьютеров (кроме самых бюджетных, чья цена не предполагает высоких мощностей), находятся сразу оба вида USB разъемов. Внимание! USB 2.0 применяется для подключения мыши и внешней клавиатуры, а 3.0 — уже служит для соединения при передачи информации с носителя. Совмещение двух разъемов на одном устройстве Совет! Помните, что скорость передачи данных зависит не только от типа разъема, но и от типа подключаемого к нему устройства. Так что, если вы устанавливаете 2.0 флэшку в разъём USB 3.0, то не ждите, что скорость вырастет. Она останется на уровне самого медленного элемента цепочки. Сравнение скорости разъемов USB Цифровое обозначение поколения USB — это не единственный критерий по которому отличаются гнезда и штекеры. Несмотря на то, что стандарт является общепринятым, в некоторых устройствах требуются отдельные виды разъемов, отличающиеся формой и размерами. Типы USB Разъемов Рассмотрев фото выше, можно смело возразить, что общий стандарт не такой уж и общий. Да, видов и форм достаточно много, но на самом деле это разнообразие оправдано. Во-первых, для каждого штекера должен быть ответный разъем в виде гнезда. Во-вторых, каждый разъем обладает своим конкретным преимуществом перед остальными, что позволяет его использовать с конкретной техникой. Давайте их и перечислим: Существует еще и мини USB 2.0 А — данный разъем имеет такие же характеристики, как и предыдущий, а вся разница кроется в форме штекеров. Сегодня, практически нигде не применяется. Внешнее отличие: микро кабель USB и мини USB Отказ от мини USB совершенно не означал возврат к собственным стандартам, так как на его место пришел новый разъем. Кабель micro USB 2.0 В — данный разъем, по сути мало чем отличается от предыдущего, но он получил еще меньший размер, и более прочную конструкцию. Новое модернизированное крепление штекера, предотвращает его разбалтывание и выпадение из гнезда. Всё это сделало кабель usb micro, идеальным решением для установки в любые современные гаджеты. Распиновка для usb кабель микро В начале 2011 года, usb микро кабель принят за универсальный вариант зарядного устройства для абсолютного большинства мобильных телефонов, планшетов и других компактных устройств. Как уже говорилось выше, после 2.0 вышел более скоростной вариант USB — 3.0. Он также получил изменения, адаптирующие его под миниатюрную технику. Типы кабеля «А», благодаря крупным размерам, не получили внешние изменения, за исключением цвета сердечника, как гнезда, так и штекера — он стал синим вместо черного. Благодаря этому, удалось достичь полной совместимости с предыдущим поколением. Переходник микро USB B — A Остальные же варианты пришлось размещать в новые корпуса, которые, однако, сохранили похожие черты. То есть, несмотря на внешнюю схожесть, данные типы разъемов не совместимы друг с другом, но у вас всегда есть возможность приобрести переходники под любой из разъемов. USB micro кабель типа «В» и USB типа «А» Микро USB 3.0 в основном применяется в высокоскоростных SSD накопителях и внешних жестких дисках. Скорость передачи данных подобного соединения позволяет полностью раскрыть их возможности. Всё бы хорошо, но все-таки, ширина данного разъема практически равна типу «А», что не могло устроить многих производителей, особенно дорогой, мощной техники. В результате с недавнего времени пользователи увидели новы тип соединения — «С». Микро USB 3.0 С По сути, это всё тот же стандарт USB, но с новой распиновкой. По своему размеру он приближен к микро USB, но имеет при этом овальную форму. Нам хотелось бы уделить больше внимания наиболее распространенному варианту данного разъема. Давайте рассмотрим все вариации данного устройства, и узнаем все его свойства. Стандартный USB 2.0 кабель имеет внутри четыре провода. Все основное различие кроется в устройстве концевиков провода, которые могут варьироваться в зависимости от назначения конкретной модели и её производителя. Разнообразие штекеров Изготовитель может заложить в особенности конструкции определенную длину провода, его толщину, наличие экранирующей оплетки, ферритовых фильтров, дополнительных жил и тип материала оплетки. В основном, именно из этих факторов и определяется стоимость того, или иного кабеля. Кабель микро USB в армированной оплетке На таких кабелях возможно сочетание абсолютно любых концевиков. Чаще встречаются модели, на которых микро USB типа «В», имеет обратный выход на USB 2.0 А, который используется для соединения гаджетов с персональным компьютером. Так же часто встречаются переходы на концевики типа USB 2.0 А OTG (то есть — мама), которые фактически являются переходниками с одного типа носителей на другой. С его помощью можно легко подключить обычную USB флэшку к смартфону. Весьма редко можно встретить вариации кабеля, предназначенные для передачи питания и определенных данных. Итак, USB провода имеют четыре токонесущие жилы, но не все концевики имеют такое же количество ножек. Так, например, USB 2.0 А имеет 4 контакта, а микро и мини USB обладают пятью контактами, один из которых не задействован, или завязан на землю (GND). Сделано это для того чтобы обеспечить возможность работы с OTG. Полная таблица с распиновкой всех типов USB Такое количество проводов и контактов обусловлено еще и тем, что USB кабели, помимо зарядных функций, служат еще и для синхронизации мобильной техники. Давайте рассмотрим название всех проводов и их назначение. Чтобы лучше ориентироваться можете сверяться с приведенной выше схемой, и не забывайте внимательно следить за расположением контактов относительно корпуса. Внимание! Некоторые модели кабелей содержат оголенный провод или экран. Данные элементы провода на схеме не маркируются. Конечно, более компактная техника стала гораздо легче, но из-за маленьких габаритов сильно усложнилось её обслуживание. По сути, при каждой поломке, пользователь вынужден обращаться в специализированный сервисный центр, не имея возможности произвести ремонт самостоятельно. Последствия самостоятельного ремонта Вот какова человеческая натура, которая иногда стремится лишний раз сэкономить. Не пытайтесь выполнить ремонт мелкой электроники своими руками, так как без наличия соответствующего инструмента и опыта, у вас навряд ли что-то получится. Не спасет в этом случае даже подробная инструкция, поэтому, если вы не хотите довести любимый телефон или планшет до состояния, как на фото выше, оставьте данную заботу профессионалам. Но если вы из тех людей, кто не сдается никогда, и готовы рискнуть, то вот вам несколько советов, которые могут пригодиться во время диагностики и ремонта. Теперь, зная функции каждой ножки, вы легко сможете определить какая из них сломана, и где искать проблему. Всё что от вас требуется — это восстановить контакт путем спаивания. Но если повреждение контакта находится внутри самого коннектора, а не в месте соединения с платой, то вам однозначно потребуется замена всего разъема на новый, аналогичного типа. А вот тут уже кроется другая сложность. Несмотря на то, что само гнездо имеет один стандарт, его обратная часть, которая припаивается к плате, может отличаться даже не у конкретного производителя техники, а от модели к модели разных устройств. Поэтому очень важно найти именно такой, какой был установлен у вас ранее, иначе починить технику не удастся. Филигранная работа с паяльником Какие опасности таит в себе самостоятельный ремонт, если мастер перепутал контакты, или неаккуратно выполнил пайку элементов: На этом вроде бы все, но кто знает, что может случиться в процессе работы. Поэтому повторимся, и скажем, что если вы еще хотите пользоваться своим гаджетом, не рискуйте, и отнесите его к специалисту. К тому же, такой незначительный ремонт, как замена гнезда USB, обойдется вам гораздо дешевле, чем замена всего устройства, в случае неудачной работы. Несмотря на то, что кабель микро USB принят в качестве стандарта многими производителями компактной электроники, по-прежнему остаются компании, не желающие присоединяться к данной тенденции. К таким фирмам относятся Apple, Samsung (некоторые смартфоны), Nikon, Acer и другие, что, в первую очередь, создает неудобства для обладателей данной техники. Мы же выражаем своё желание, чтобы в скором времени все подобные производители одумались, и количество проводов у потребителей серьезно сократится. elektrik-a.su В настоящее время существует несколько видов USB разъемов (Universal Serial Bus — универсальная последовательная шина), которые бывают трех версий – USB v1.1, USB v2.0 и USB v3.0. Версия v1.1 практически почти не используется по причине слишком низкой скорости передачи данных (12 Мбит/сек), поэтому применяется только для совместимости. Вторая версия USB 2.0 сейчас занимает доминирующее положение на рынке. Большинство современных устройств поддерживают эту версию, которая обеспечивает скорость обмена информацией 480 Мбит/сек, что эквивалентно скорости копирования на уровне 48 Мбайт/сек. Однако, по причине неидеальной реализации и конструктивных особенностей, на практике реальная скорость редко превышает 30-33 Мбайт/сек. Многие жесткие диски способны считывать информацию со скоростью в 3-4 раза больше. Разъем USB v2.0 является узким местом, которое тормозит работу современных накопителей. В то же время для мышек, клавиатур и некоторых других устройств это не имеет большого значения. Третья версия USB v3.0 маркируется синим цветом, что обозначает принадлежность к последнему поколению. Пропускная способность третьей версии USB обеспечивает скорость 5 Гбит/сек, что эквивалентно 500 Мбайт/сек. С учетом того обстоятельства, что современные винчестеры обладают скоростью 150-170 Мбайт/сек, третья версия USB обладает большим запасом скорости передачи данных. Конструктивно версии USB 1.1 и 2.0 полностью совместимы между собой. В случае, если одна из соединяемых сторон поддерживает версию v1.1, то обмен данными будет происходить на пониженной скорости, а операционная система выдаст сообщение: "Устройство может работать быстрее", что будет означать, что в компьютере используется быстрый порт USB 2.0, а подключаемое устройство версии 1.1 — медленное. Совместимость версий USB 2.0 и 3.0 выглядит несколько иначе. Любое устройство USB v2.0 можно подключить к порту третьей версии, обозначенному синим цветом. А вот обратное подключение (за исключением типа А) невозможно. В современных кабелях и устройствах USB v3.0 имеются дополнительные контакты, которые позволяют увеличить скорость интерфейса. Питание USB Любой разъем USB питается напряжением 5 В и током до 0,5 А, а для USB версии 3.0 – 0,9 А. Практически это значит, что максимальная мощность подключаемого устройства не превышает 2,5 Вт или 4,5 Вт для USB 3.0. По этой причине подключение маломощных и портативных устройств (телефонов, плееров, флэшек, карт памяти) не вызовет проблем, а крупногабаритная и массивная техника имеет питание от внешней сети. Разъемы USB v2.0 и USB v3.0 классифицируются также по типам (тип A и тип B) и по размерам (MiniUSB и MicroUSB). USB 2.0 тип A Разъем USB типа A получил наибольшее распространение и является самым узнаваемым среди существующих. Большинство устройств (мышки, клавиатуры, флэшки, камеры и многие другие) оснащены USB типа A, который был разработан еще в 90-х годах. Главным преимуществом данного порта является надежность, позволяющая выдержать большое количество подключений и не потерять при этом целостность. Хотя сечение разъема прямоугольное, в нем предусмотрена защита от неправильного подключения, поэтому его невозможно воткнуть обратной стороной. Однако он имеет достаточно большие габариты, поэтому не подходит для портативных устройств, что в результате привело к созданию модификаций меньших размеров. USB 2.0 тип B Разъем USB тип B пользуется меньшей популярностью. Все модификации типа B, включая Mini и Micro, имеют квадратную или трапециевидную форму. Традиционный полноразмерный тип B – единственный тип, который имеет квадратное сечение. Из-за достаточно больших размеров он применяется в различных периферийных и крупногабаритных стационарных устройствах (сканерах, принтерах, иногда ADSL-модемах). Обычно производители принтеров или многофункциональных устройств редко комплектуют свои изделия таким кабелем, поэтому покупателю приходится приобретать его отдельно. Mini USB 2.0 Тип B Причиной появления крошечных разъемов Mini USB тип B стало обилие на рынке миниатюрных устройств. А настоящую массовость им обеспечило появление переносных винчестеров. В отличие от больших разъемов с 4-я контактами, в Mini USB тип B имеется пять контактов, впрочем, один из них не задействован. К сожалению, миниатюризация негативно отобразилась на надежности. В процессе эксплуатации, спустя некоторое время разъем Mini USB начинает расшатываться, хотя из порта не выпадает. В данное время по-прежнему активно используется в портативных винчестерах, плеерах, кардридерах и другой компактной технике. Вторая модификация Mini USB типа A почти не применяется. На смену Mini USB постепенно приходит более совершенная модификация Micro USB. Micro USB 2.0 тип B Разъем Micro USB тип B является модифицированным вариантом предыдущего вида Mini USB тип B и обладает совсем миниатюрными размерами, что позволяет производителям применять его в современной технике с небольшой толщиной. Благодаря улучшенному креплению штекер очень плотно сидит в гнезде и не выпадает из него. В 2011 году данный вид разъема был утвержден в качестве единого стандарта для зарядки для смартфонов, телефонов, планшетов, плееров и прочей портативной техники. Такое решение позволяет при помощи одного кабеля заряжать весь парк электроники. Стандарт демонстрирует тенденции роста и можно предположить, что через несколько лет им будут оснащаться практически все новые устройства. Тип А применяется крайне редко. USB 3.0 тип A Стандарт USB 3.0 обеспечивает значительно более высокую скорость обмена данными. Дополнительные контакты, позволившие увеличить скорость, привели к изменению вида почти всех разъемов USB третьей версии. Однако, внешне тип A не изменился, за исключением синего цвета сердцевины. Это значит, что обратная совместимость сохранена. Другими словами, устройство USB 3.0 типа А можно подключить в порт USB второй версии и наоборот. В этом состоит главное отличие разъема от других разъемов версии 3.0. Такие порты обычно встречаются в современных ноутбуках и компьютерах. USB 3.0 тип B USB 3.0 тип B используется в средних и крупных высокопроизводительных периферийных устройствах – NAS, а также в стационарных жестких дисках. Разъем претерпел большие изменения, поэтому его нельзя подключить к USB 2.0, в частности к USB 2.0 тип B. Кабели с такими разъемами тоже продаются не часто. Micro USB 3.0 Micro USB 3.0 является наследником “классического” разъема Micro USB и обладает теми же характеристиками – компактность, надежность, качественное соединение, но при этом обеспечивает более высокую скорость передачи данных. В основном используется в современных внешних сверхскоростных жестких накопителях и SSD. Приобретает все большую популярность. Разъем во многом дублирует Micro USB второй версии. Отличие Micro USB и Mini USB. Пользователи иногда путают разъемы Mini USB с Micro USB, которые действительно похожи. Главное отличие заключается в том, что у первого чуть больше размеры, а у второго на задней стороне имеются специальные защелки, по которым проще всего отличить эти два вида разъемов. По остальным параметрам они идентичны. На сегодняшний день существует много устройств с этими видами разъемов, поэтому предпочтительнее иметь два различных кабеля. mediatek-club.ru Таким образом, телефонов, планшетов, проигрывателей, видеокамер и прочих устройств, существует возможность соединять их с другими аппаратами. Правда, разъем разъему рознь. Поэтому шнур, предназначенный для плеера может не подойти для телефона и наоборот. В результате получается, что пучок кабелей постоянно мешается под ногами. А сегодняшний день появился стандартный разъем, который подходит, если не для всех устройств, то хотя бы для многих из них. Так, он может быть одинаковым для смартфонов, телефонов и планшетов. Он называется micro-USB. Что собой представляет микро USB-разъем? Сегодня известно два основных разъема: — mini; — micro-USB. Их имена их говорят сами за себя. Такие разъемы представляют собой маленькие разработки, используемые на небольших цифровых аппаратах. Они предусмотрены для экономии места. Кроме того, такие разъемы делают внешний вид устройств привлекательнее. Однако и в этом случае существуют определенные нюансы. К примеру, большой размер никогда нельзя преобразовать в маленький, поэтому микро-USB разъем невозможно заменить на mini-USB. Но в некоторых случаях совершить обратный процесс все же можно. Кроме того, самостоятельная замена микро-USB представляет собой достаточно сложную работу, скорее даже ювелирную. Стоит также отметить, что понятие micro предусматривает одновременно сразу несколько типов разъемов. Об этом обязательно стоит помнить, особенно если планируется покупка нового привода. Таким образом, micro-USB планшета может быть несовместимым с другим устройством. Виды micro-USB разъемов Они могут быть двух различных типов, каждый из которых предусматривает разные сферы применения. Поэтому разъемы отличаются по внешнему виду. Первый тип имеет название micro-USB 2.0. тип В. Его используют в аппаратах по умолчанию. Он является внегласным стандартом современных моделей телефонных устройств. В этом состоит его популярность. Практически каждый пользователь является обладателем кабеля микро-USB 2.0. типа В. Вторая разновидность разъемов — micro-USB 3.0. Их невозможно встретить на планшетах, однако имеются на смартфонах и некоторых марках телефонов. Как правило, они используются для оснащения внешнего жесткого диска. Основные достоинства Главными преимуществами разъемов микро-USB для планшетов, является высокая плотность, а также надежность крепления штекера. Однако это не всегда исключает вероятность неполадок с такими компонентами. В большинстве случаев причиной поломки выступает неаккуратность владельцев цифровых аппаратов. Не стоит совершать резких движений, рекомендуется избегать механических повреждений планшетов и телефонов, особенно со стороны размещения разъема. Если пользователь не имеет определенных знаний, устранять возникшую неполадку самостоятельно не стоит. Бывают ситуации, когда поломка происходит по причине износа устройства, а также неправильной эксплуатации. Неполадки в работе возникают в результате каких-либо нарушений в самом микро-USB разъеме. Также причиной поломок могут становиться соседние детали. Чтобы восстановить корректную работу, потребуется провести ремонт. Для этого можно обратиться к опытному мастеру, а также осуществить все работы самостоятельно. Первый вариант значительно легче и проще, второй способ не всегда возможен, особенно для неопытного пользователя. Иногда может понадобиться распиновка, представляющая собой несложный и недолгий процесс. При правильном подходе это действительно так. Распиновка Как можно заметить, с обыкновенными портами и разъемами всё достаточно прост. Необходимо взять рисунок лицевой части их коннектора, только в зеркальном отображении. Затем нужно использовать пайку. С разъемами USB mini- и micro дело обстоит несколько иначе. Это связано с тем, что они имеют по пять контактов. На разъемах типа В четвертый контакт не используется. В то же время на типе А он замкнут с GND и занимает пятое место. Какие функции выполняют «ножки» разъема micro-USB? Как известно, многие современные планшеты оснащены микро-USB, который необходим не только для осуществления зарядки, но и для выполнения синхронизации. За счет усиленной эксплуатации разъема с ним часто возникают различные проблемы. Как уже было указано, обычный микро-USB имеет пять «ног». Из них одна со знаком плюс, она на пять вольт. Другая имеет отрицательный заряд. Они расположены на противоположных сторонах разъема, поэтому не очень страдают, если их оторвать от материнской платы. Одна «нога», которая имеет привычку вырываться с контактной площадки, подвергается износу больше всего. Она расположена близко к «ноге» с отрицательным зарядом. В случае повреждения контакта, возможность зарядки устройства становиться нереальной. Таким образом, система способна видеть блок питания, однако совершать заряд не может. Остальные две «ноги» в ответе за синхронизацию. Другими словами, они контролируют процесс выгрузки и загрузки фотографии, видео и другого материала. Эта функция выполняется ними одновременно. Из этого становится понятно, что отрыв одной «ноги» способствует приостановки работы второй. Ознакомившись с функциями элементов, можно без труда разобраться в причине поломки. Таким образом, становится понятным, какие «ножки» нуждаются в ремонте. К чему приводит неправильная замена разъема? Когда пайка микро-USB совершается неправильно, пользователям устройств на пути встречаются следующие проблемы: • короткие замыкание блока питания; • аппарат определяет подключение зарядного шнура, но батарея не заряжается; • аккумулятор заряжается, но не происходит синхронизация с компьютером; • устройство функционирует корректно, но порой «намекает», что необходимо посетить специалистов, а не производить работу самостоятельно. Таким напоминанием может служить несвоевременная зарядка после включения или подключения шнура. Микро-USB в будущем Такой вид разъема представляет собой один из самых известных и востребованных портов в настоящее время. Таким образом, научившись однажды производить их замену, можно пользоваться приобретенным навыков в дальнейшем. Конечно, такие разъемы не являются «золотым стандартом» при производстве различных цифровых устройств. Пользователи по-прежнему приходится вынуждены сталкиваться с целой коллекцией шнуров, предназначенных специально для ноутбука Acer, мобильного аппарата Samsung, iPad от Apple, фотоаппарата Nikon. Однако инициативное примение микро-разъемов позволяет надеяться на то, что вскоре ситуация изменится. Возможно в ближайшем будущем на полке пользователя будет лежать один шнур микро-USB, который подходящий к 90% техники, имеющейся в доме. bezwindowsa.ruВиды USB разъемов: основные отличия и особенности. Микро юсб разъем
Ремонтные микро-USB разъёмы для смартфонов/телефонов. Миниобзор
Эти микро-USB разъёмы оказались достаточно востребованы, так как у смартфонов и телефонов они иногда приходят в негодность. Заказал всевозможных видов (9 различных вариантов 9х3=27, всего 27 штук) и не пожалел. Для тех, кто хоть немного дружит с паяльником и имеет прямые руки, обязательно сгодятся. Двоюродный брат принёс смартфон на посмотреть. Говорит, что не заряжается. Оказалось, что сломано входное гнёздо, обломана пластмасска, как раз по плюсовому выводу. СтОят сущие копейки. Заказал в августе. Недели через три получил. Кстати трек полноценный, отслеживался до самого дома. Пакет стандартный китайский. Внутри «пупырка», перемотанная скотчем.

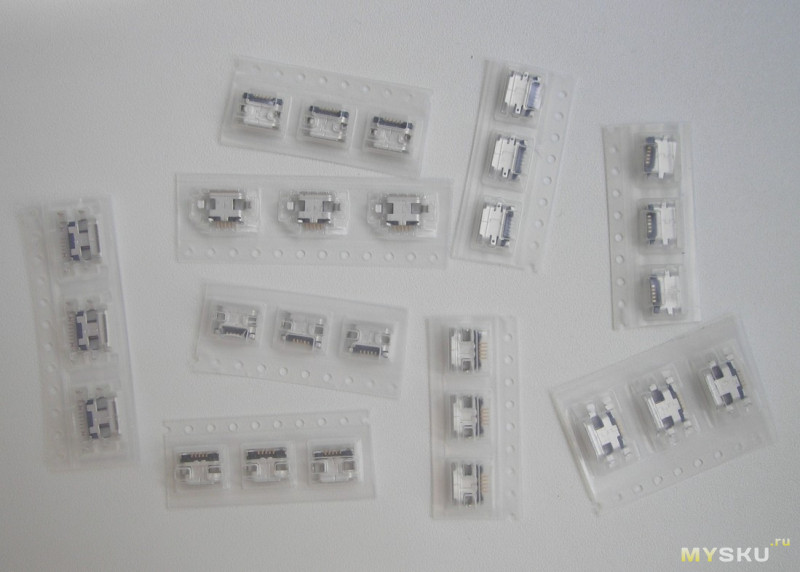

Внутри нарезки с различными вариантами микро-USB разъёмов: MC-003, MC-005, MC-006, MC-007, MC-008, MC-009, MC-011 MC-019 MC-021. Под каждый типоразмер своя форма блистера. Плохо, что не подписаны, через полиэтилен не все разъёмы можно разглядеть, придётся вскрывать, искать, а затем заклеивать скотчем, чтобы не перемешались.
В остальном никаких замечаний не имею.
Процесс выпайки оказался намного сложнее установки на место.
Но всё хорошо, что хорошо заканчивается. Вживился, как родной.
Процесс зарядки пошёл, телефон зарядился.
Теперь можно собирать в исходное.

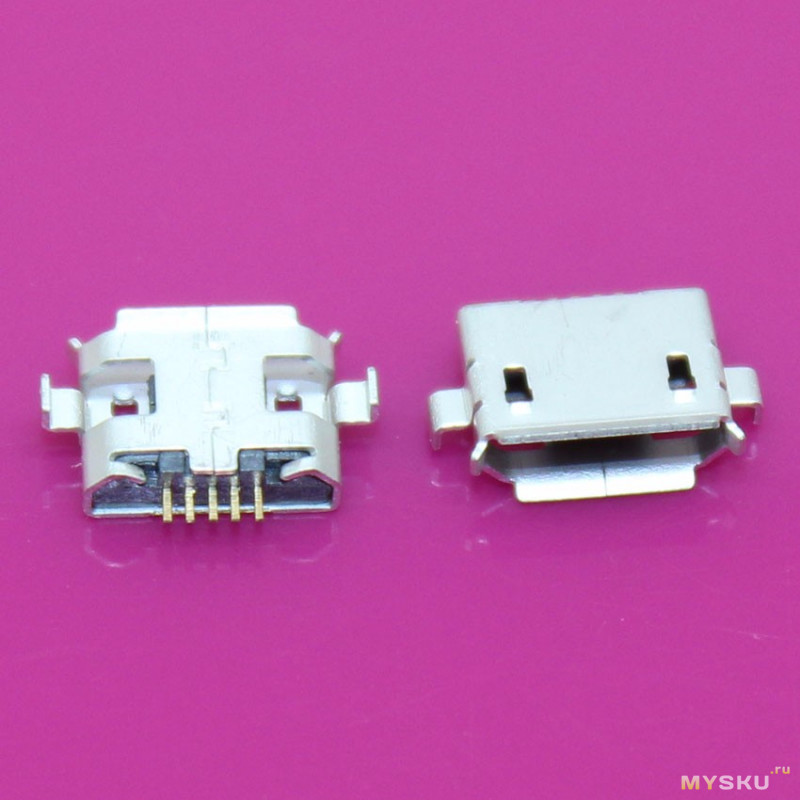

Эта фотография со страницы продавца. Она неправдоподобная. Поясню. Не все фотографии соответствуют тому, что присылает. Имеются отличия.

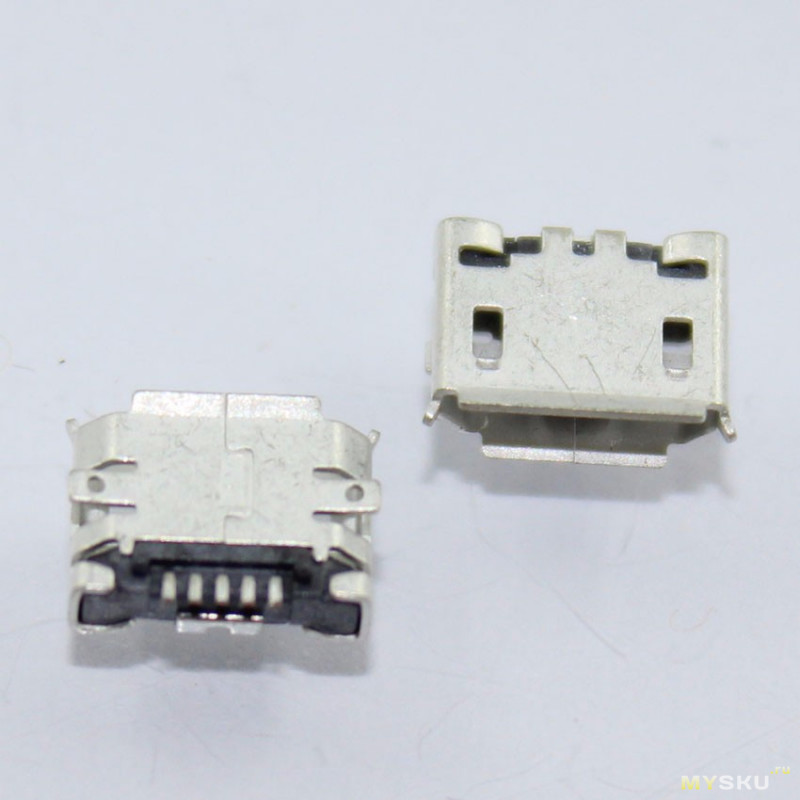

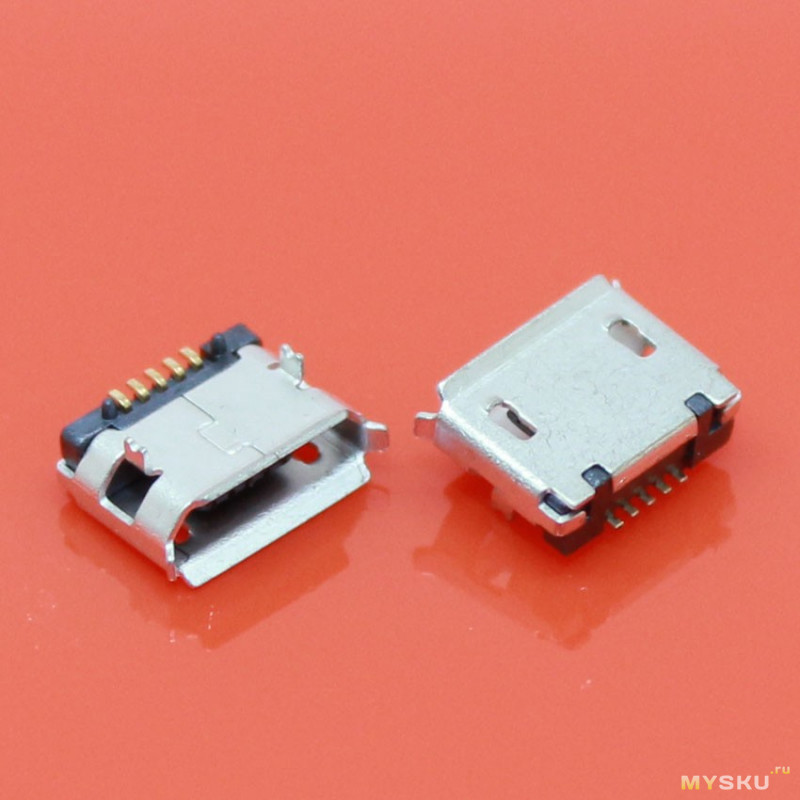

Именно поэтому выкладываю правильные фото по типоразмерам от других продавцов. Я просмотрел на Алиэкспресс различные разъёмы из моей комплектации. Выкладываю всё, что нашёл.

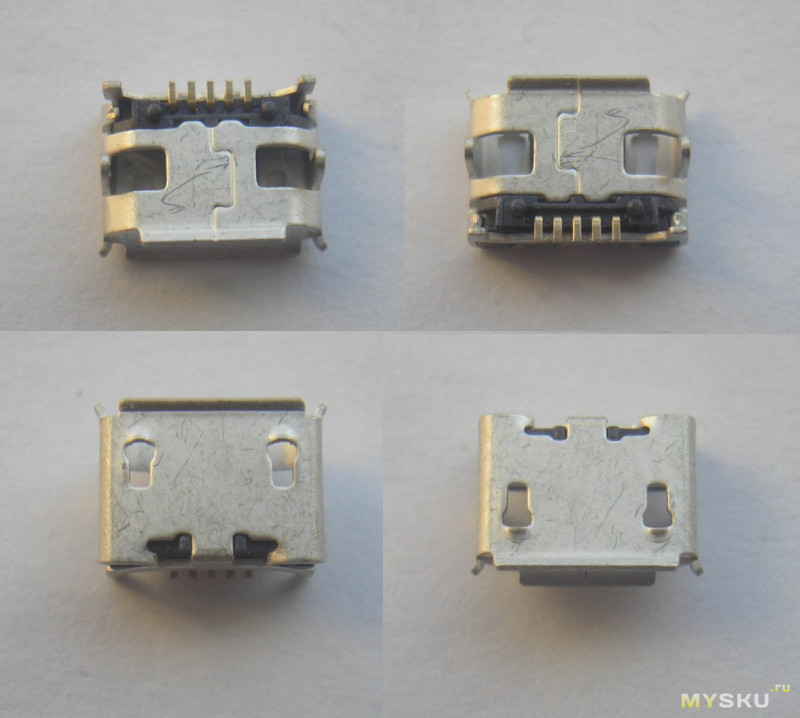

Принцип простой – один снимок (красивый) от китайских продавцов, второй следом – мой (того, что получил).
А теперь поподробнее.
MC-003. Применяется для OPPO X907 Nokia 5800 N71. Так написано на странице продавца. Я не проверял.
MC-005. Для каких моделей не написано, поэтому ориентируемся по внешнему виду.
MC-006. Для Blackberry 8520 Lenovo IdeaTab A2109 U018. Тоже не проверял.
MC-007. Для каких моделей не указано.

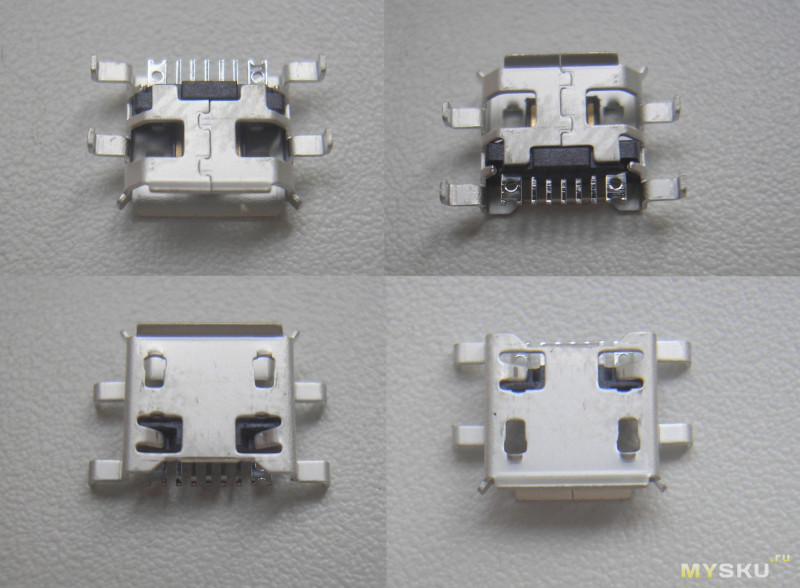

MC-008. Это тот разъём, которым я и воспользовался.
MC-009 для Lenovo A690 A698T S686 S680 S850 S880 S890 S720 P700.
Очень похож на МС008, но расстояние между лапками меньше.
MC-011.
MC-019.
И, наконец, MC-021 для Sony Ericsson X10 X8 E10 E15 E16 J108 W100.
В целом, покупкой доволен. Всегда пригодятся.
Наверняка найдутся такие, кто посоветует купить в местном радиомагазине.
Но мы лёгких путей не ищем:)
Вот в общем-то и всё.
Надеюсь, хоть кому-то помог.
Удачи! Виды USB разъемов | Losst
Различные типы USB
USB 3.0
Micro USB
USB On-The-Go
USB Type-C
Выводы
Micro-USB кабель. Разъемы USB
История возникновения и основные принципы стандарта USB
Зачем нужен USB
Версии USB
USB 3.0 и 2.0: типы
Почему Микро ЮСБ
Вариации исполнения устройства
Micro USB распиновка
Разнообразие USB-переходников
Преимущества и недостатки разъема Микро ЮСБ
Двухсторонний микро-USB кабель - тестирование реверсивного провода с двумя выходами
Владельцы гаджетов Apple уже давно троллили юзеров Android-устройств на предмет несимметричности разъёма/штекера. Конечно, эти разговоры немного поутихли с выходом в свет (от есть с более-менее широким распространением) USB Type-C. Однако вопрос по поводу разъёма micro USB до последнего времени оставался открытым. Так что сегодня в обзоре именно такой двухсторонний экземпляр micro-USB кабеля. Осмотрим его, опробуем, измерим. Mcdodo — бренд довольно новый и амбициозный. И похоже на то, что у маркетологов из этой конторы стоит конкретная задача: ворваться на рынок шнурков. Одним из методов решения этой задачи является, в том числе, — отличная упаковка товара. Вы только взгляните! это ни кулёк, ни пакет, ни блистер. Это полноценная коробка из мелованного картона с высоким качеством печати.
Кроме всего прочего правая грань по фронту снабжена прозрачной вставкой, сквозь которую виден непосредственно сам кабель.
Который аккуратно расположен в формованной картонке
Никаких органайзеров или стяжек в комплекте не предусмотрено. Единственно. кабель перетянут транспортировочной проволокой.
Освободив его от которой можно зафиксировать полное соответствие заявленной длине. Мелочь, как говорится, а приятно.
На первый взгляд, коннекторы ничем особо не отличаются от своих односторонних собратьев.
Единственное, можно заметить двухсторонее расположение отверстий на коннекторе USB. И зубчиков (зацепов) на коннекторе micro-USB.
Вся суть фокуса становится ясной при взгляде с торца: просто-напросто со штекера было убрано всё лишнее. Это и позволяет им беспрепятственно коммутироваться с соответствующим разъёмом будучи ориентированным к нему любой плоскостью.
Полевый испытания в виде коммутации планшета и блока питания были проведенаы успешно.
Как в одном положении, так и в обратном. Здесь стоит заметить, что штекеры в разъёмах держатся крепко, вставляются с определённым усилием. Естественно не болтаются и самопроизвольно не выпадают.
Прежде всего перед электрическими испытаниями протестируем блок питания. Режим нагрузки 1А характеристики были следующие — 5.04V⎓0.96A
А в режиме 2А — 5.09V⎓1.90A
Что же, посмотрим насколько изменятся уменьшатся эти цифры, если соединить БП и нагрузку с помощью рассматриваемого кабеля. Режим 1А — 4.98V⎓0.84A
А в режиме 2А — 4.85V⎓1.64A
А в режиме 2А — 4.77V⎓1.61A
Как видим, потери на кабеле, конечно есть, но они вполне себе терпимые и легко укладываются в рамки протокола USB 2.0. Иными словами кабель вполне себе достоин внимания пользователей.Micro кабель usb: технические характеристики
Возникновение стандарта USB и основные принципы функционирования
Что побудило создать единый стандарт
Версии USB
Типы USB разъемов
Строение и обслуживание микро USB
Устройство кабеля
Ремонт микро USB
Подведем краткий итог
Виды USB разъемов: основные отличия и особенности
Микро USB-разъемы. Виды USB-разъемов, их особенности
Благодаря технологическому процессу, развитие которого не останавливается ни на минуту, современные модели цифровых устройств имеют массу отличий от своих пращуров. Изменениям подвергся не только внешний вид и конструкция, но и варианты подключения компьютера и зарядного устройства.
