Какой провод идет на выключатель: Фаза или ноль на выключатель ?

Что должен размыкать выключатель фазу или ноль

В современных домах невозможно обойтись без электрического освещения и для каждого светильника необходимо установить выключатель. Это устройство разрывает один из проводов, идущих к источнику света.

Для работы выключателя и лампы не имеет значения, какой из проводов будет отключаться, однако все грамотные электромонтёры подводят к нему только фазный провод. В этой статье рассказывается, какое имеет значение, на выключатель идет ноль или фаза.

Почему выключенная люстра может ударить током

Пользуются электрическим освещением все, большинство людей меняют лампы самостоятельно, но не все знают, что даже выключенный светильник может ударить электрическим током. Это происходит из-за неправильного подключения при монтаже электропроводки, замене вводного кабеля и электросчётчика или после ремонта соединений в переходной коробке.

Следствием этих действий является подвод к выключателю нейтрального (нулевого) провода, при этом происходит следующее:

• Во включенном положении выключателя на одном из проводов, подходящих к лампе, индикатор напряжения укажет на фазу. Второй провод будет нейтральным.
• В отключенном состоянии на обоих проводах присутствует фаза. Лампа при этом гореть не будет, на всех проводах в светильнике будет напряжение.

Такая ситуация опасна для здоровья или жизни человека — в случае нарушения изоляции или прикосновения к оголённым проводам, лампе или внутренним частям патрона можно получить удар электрическим током. Поэтому важно, что подаётся на выключатель — фаза или ноль.

При подаче на выключатель фазы ситуация меняется на противоположную. В отключенном состоянии на обоих проводах светильника фаза отсутствует, лампа гореть не будет. Процесс ремонта или замены лампочки при этом является более безопасным.

На выключатель фаза или ноль: правила ПУЭ

О том, фаза или ноль на выключатель что правильно указывает не только здравый смысл и логика, но и Правила Устройств Электроустановок в последнем 7 издании. Подключение к выключателю нулевого провода противоречит нормам этого документа, указанным в п. 6.6.28.

Согласно этим правилам однополюсный выключатель света должен разрывать фазный провод, нейтраль отключается только при установке двухполюсного выключателя. Монтаж вместо одного двухполюсного выключателя двух однополюсных так же запрещён из-за возможного отключения только одного нейтрального проводника.

Правильная установка выключателя с заменой проводов, идущих на него и на люстру

Когда разобрались с вопросом, какой провод – «фаза» или «ноль» на выключатель должен приходить, чтобы соответствовать нормам ПУЭ, разберемся, как будет выглядеть правильная схема участка домашней электросети, которая будет обуславливать нормальную работу электроприбора. Опять же объясним все простыми словами (в целях безопасности все работы, связанные с монтажом или ремонтом электропроводки, должны осуществляться при выключенном центральном автомате в главном щите).

1. Для правильного монтажа проводки от ближайшей распределительной коробки у нас должно быть проделано две штробы – одна к выключателю, одна к люстре.
2. Как подключить выключатель «фаза — ноль», то есть обычный выключатель? Берем кусок двухжильного провода. Пропускаем его через боковое отверстие коробки, идущее на штробу к выключателю. Также пропускаем кабель через боковое отверстие коробки выключателя.
3. Запитываем одну жилу к левой клемме выключателя, другую – к правой. В коробке одна из жил запитывается к фазному проводу. Одна остается пока свободной.
4. Что у нас получилось? Теперь ток приходит на выключатель и в замкнутом положении выключателя возвращается назад в коробку. Осталось смонтировать сеть для осветительного прибора.
5. Допустим, люстра у нас рассчитана на одну лампу. Тогда подойдет обычный двухжильный кабель. Пропускаем его через боковое отверстие коробки, ведущее к люстре, заделываем в штробу и подключаем к клеммам люстры.
6. В коробке уходящий на люстру двухжильный кабель подключаем следующим образом: одну жилу запитываем к возвращающейся свободной жиле – фазе с выключателя, другую запитываем к основному нолю в коробке.

Схема собрана. Теперь, зная какой провод идет на выключатель, «ноль» или «фаза», вы сделали участок сети, обеспечивающий работу осветительного прибора полностью безопасным.

Почему выключатель должен разрывать фазу, а не ноль

Кроме требований ПУЭ есть ещё несколько причин для подключения к выключателю фазного провода.

Безопасность во время замены ламп

Основной причиной для подачи фазы на выключатель является повышение безопасности людей. Если через коммутационный прибор проходит нулевой провод, то даже в выключенном положении светильник остаётся под напряжением и при его ремонте возможны следующие ситуации:

• Во время выкручивания лопнула колба лампы накаливания или газоразрядная трубка в энергосберегающей. В этом случае есть опасность прикосновения к остаткам нитей накала, при неправильном подключении остающимися под напряжением.
• Нарушена изоляция между проводами внутри светильника и металлическим корпусом. До тех пор, пока к прибору никто не дотрагивается, не имеет значения, выключатель разрывает фазу или ноль, особенно если это потолочная люстра. К этим источникам света человек прикасается только в выключенном состоянии для замены лампы или вытирания пыли. Если через выключатель проходит нулевой провод и нарушена изоляция, то человек, выполняющий эти работы, оказывается под напряжением. Это опасно для здоровья или даже жизни, особенно при отсутствии в схеме УЗО или дифавтомата.

Мигание (свечение) ламп

Если для ламп накаливания существует только два состояния — включено и выключено, то для энергосберегающих и светодиодных источников света есть третье — периодические вспышки при отключенном выключателе. Одна из причин этого явления связана с особенностями конструкции таких ламп.

Питание этих приборов осуществляется при помощи встроенной электронной платы, на которой кроме других элементов находится диодный мост и фильтрующий конденсатор.

Если выключатель разрывает нейтральный проводник, то из-за того, что один из проводов, питающих лампу, находится под напряжением, возможен следующий процесс:

1. 1. через второй провод из-за нарушения изоляции или большой длины протекает ток утечки;
2. 2. этого тока не хватит для работы светильника, но достаточно для постепенного, в течение нескольких секунд, заряда конденсатора;
3. 3. после заряда ёмкости до напряжения, необходимого для работы электронной схемы, лампа кратковременно включается;
4. 4. происходит разряд конденсатора и процесс начинается заново.

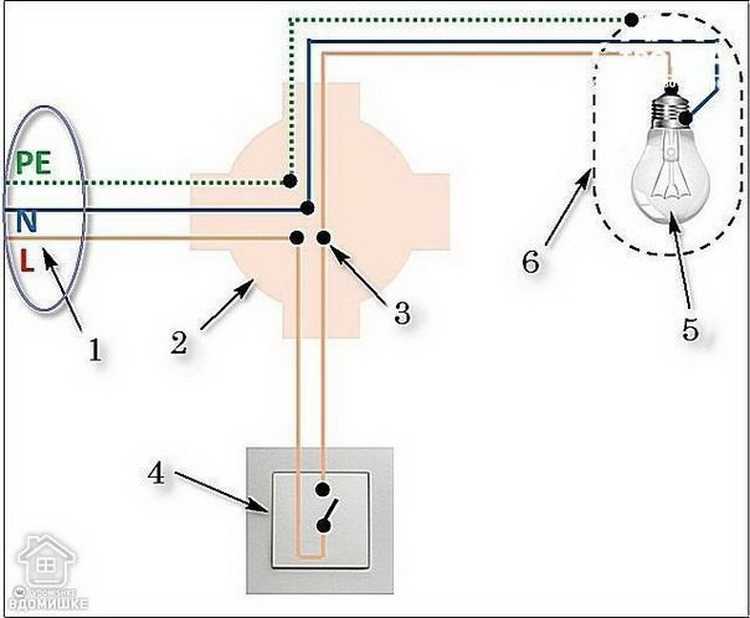

Схема подключения одноклавишного выключателя

Многим домовладельцам приходится менять или устанавливать выключатели. Чаще всего используется схема подключения одноклавишного выключателя – одна из простейших схем для включения светильников или ламп. В данной статье пошагово расписано, как собирается такая схема.

Прежде чем начинать любые работы, связанные с электричеством, первым делом нужно обесточить электропроводку – выключить вводной автомат, а также принять меры для того, чтобы его случайно никто не включил.

Это особенно важно, если электрощит расположен на лестничной площадке в многоэтажном доме или на улице.

Для установки и подключения выключателя понадобятся:

• — непосредственно сам выключатель;
• — распределительная коробка;
• — соединительные провода;
• — изоляционная ПХВ лента.

Схема подключения выключателя в распределительной коробке

Подключить провод непосредственно к светильнику или выключателю достаточно просто – это не требует объяснения.

В этой статье речь пойдет о том, как в одной распределительной коробке соединить провода от светильника, электрощита и выключателя.

Еще раз хотим напомнить, все работы по присоединению проводов в распредкоробке, подключению выключателя и светильников должны начинаться только после снятия напряжения сети.

Следуя этому простому правилу, когда выключатель разрывает именно фазу, а не ноль, вы обеспечите безопасность себе, а также сделаете безопасной эксплуатацию электрооборудования в вашей квартире.

Если выключатель будет отключать от нагрузки не фазу, а нулевой провод, то проводка всегда будет оставаться под напряжением, что не только неудобно, но и опасно.

К примеру, вам необходимо заменить лампочку, перегоревшую в люстре. Если выключателем отключается нулевой провод, а не фаза, при случайном прикосновении к токоведущим деталям люстры ил цоколю лампочки вас может поразить электрическим током, так как эти детали находятся под напряжением фазы.

Определить фазный провод в распределительной проводке можно с помощью индикаторной отвертки.

Опять же, в целях безопасности фазный провод (обычно он красного цвета) необходимо подключать к патрону светильника таким образом, чтобы лампочка подключалась к фазе центральным контактом цоколя.

Таким образом уменьшается вероятность того, что человек прикоснется к фазному проводу.

Схема подключения выключателя состоит из одной или нескольких электрических лампочек, включенных параллельно, одноклавишного выключателя, распределительной коробки и источника питания 220 вольт.

Специализированные магазины предлагают широкий ассортимент проводов для электропроводки, поэтому для фазы и нуля лучше взять провода разных цветов, например, красного и синего.

Итак, с распределительного щита к распределительной коробке подходит двухпроводный кабель. Очень удобно, если он двухцветный, например, фазный провод красный, а нулевой – синий.

Кроме него к распределительной коробке подходит кабель от светильника и кабель от выключателя. Фазный провод от распределительного щита (красного цвета) подключается к красному проводу, идущему к выключателю.

Второй (синий) провод от выключателя подключается к красному проводу, который подключен к нагрузке (светильнику, люстре). В результате мы сделали фазу, которая идет на лампу, коммутируемой.

Нулевой провод (синего цвета) от электрощита подключается к нулевому проводу, который идет к нагрузке (лампочке).

В результате получается, что нулевой провод от распределительной коробки идет прямо на лампочку, а фаза подключена к лампочке через выключатель.

Схема работает следующим образом. При нажатии клавиши выключателя замыкается цепь, и фаза от электрощита подается на светильник, его лампочка начинает светить. Повторным нажатием клавиши электрическая цепь разрывается и лампочка выключается.

После всех соединений места скрутки хорошенько изолируются и аккуратно укладываются. Лучше всего в распределительной коробке провода соединять методом скрутки с пайкой.

Схема подключения розетки и выключателя в одной распределительной коробке

Очень часто в каждой комнате квартиры устанавливается распределительная коробка, куда подключены все выключатели, светильники и розетки этой комнаты.

В этом случае из-за большого количества проводов, подходящих к распределительной коробке, достаточно трудно разобраться, что и куда необходимо подключить.

Как подключить к распределительной коробке розетку и выключатель?

Рассмотрим вариант, когда к одной распределительной коробке одновременно подключается розетка и светильник.

Итак, от распределительного щита к коробке подходит два провода – красный (фаза) и ноль (синий).

Порядок подключения выключателя и светильника точно такой же, как было рассмотрено выше.

Розетку подключают параллельно питающим проводам: фаза розетки подключается к питающей фазе (оба провода красного цвета), а ноль от розетки – к нулевому питающему проводу (оба провода синего цвета).

Соединенные провода необходимо хорошо обжать и запаять, после чего они надежно изолируются и аккуратно укладываются в коробке.

Как определить, ноль или фаза на выключателе

При ремонте электропроводки и в некоторых других случаях необходимо проверить, на выключатель идет ноль или фаза. Это делается в следующей последовательности:

1. 1. Отключить питание линии. Открыть крышку выключателя или извлечь его из монтажной коробки так, чтобы была возможность измерить напряжение на контактах.
2. 2. Подать питание в сеть. Отключить выключатель.
3. 3. Проверить наличие напряжения на обоих выводах устройства. Фаза должна быть только на одном из контактов.
4. 4. Включить выключатель и проверить наличие фазы на выводах. На обоих контактах индикатор должен показывать одинаковый результат.

Если индикатор показывает фазу, то выключатель подключен правильно, при её отсутствии и горящей лампе к выключателю подходит нейтральный провод.

Проверка правильности подключения выключателя

Самая важная часть статьи, в которой говорится, как определить схему подключения выключателя (проверить, что он рвёт – фазу, или ноль), и его исправность.

Какой признак того, что выключатель размыкает – фазу или ноль? Используя отвертку-индикатор, это легко определить.

Внимание! Отвертка-индикатор иногда (при обрыве цепи, или при наличии нагрузки) может дать неверную информацию. Рекомендую использовать универсальный пробник (прозвонку) типа Контакт-53М. Он показывает гораздо точнее, поскольку имеет подключение к нулю.

В обоих случаях при разомкнутом выключателе на одном его контакте должна быть фаза, на другом – ноль. Это при условии, что лампа (неважно, накаливания или люминесцентная) вкручена и исправна.

Проверка фазы на выключателе

Но при замыкании контактов выключателя возможны два варианта.

1. На обоих концах – ноль. Это говорит о том, что выключатель рвёт цепь нуля, и при разомкнутом выключателе на обоих выводах лампочки – фаза.
2. На обоих концах – фаза. Значит, сделано по правилам, выключатель прерывает фазу, при его размыкании, на лампочке только ноль. И, что логично и принципиально, при замыкании на одном выводе лампочке – ноль, на другом – фаза.

Рассмотрим варианты подключения выключателя и наличие фазы на нём.

Правильное подключение, фаза на выключателе:

Вариант 1. На выключателе рвется фаза. Где и в каких случаях фаза есть или фазы нет.

Рассмотрим точки схемы, по каждой скажу свое мнение. Идём от фазы к нулю, по часовой стрелке.

1. Фаза есть всегда, это электрощиток.
2. Фаза есть всегда. Фазы может не быть, если разрыв в коробке 1.
3. Фаза есть, когда выключатель замкнут, и цепь до нуля собрана (есть лампочка, и все подключения в порядке). Когда выключатель разомкнут и цепь собрана, должен быть ноль. Если ноль где-то прерван (например, нет лампочки), то возможно наличие неопределенного напряжения, и отвертка-индикатор будет слабо светиться.
4. Это должен быть центральный контакт патрона лампы. То же самое, что и точка 3. Если отличается от точки 3, значит, нет контакта в коробке 2.
5. Всегда должен быть ноль. Если присутствует фаза, значит, обрыв в коробке 3.

Теперь рассмотрим “неправильный” вариант, когда выключатель рвёт ноль. Идём от фазы к нулю, против часовой стрелки.

Вариант 2. Выключатель разрывает ноль. Где и в каких случаях фаза есть или фазы нет.

1. Фаза всегда.
2. Фаза всегда, если есть контакт в коробке 3. Должен подключаться к центральной клемме патрона. N нарисована ошибочно.
3. Фаза, когда выключатель выключен.
4. То же, что и в точке 3. Если нет фазы на выключателе в точке 4, значит, он включен.
5. Всегда ноль, если исправно соединение в распред.коробке 1.

В данном случае размыкался ноль. Второй, “неправильный” вариант. Всё вроде нормально. Однако, насторожило то, что по сравнению с выключателем кухни и туалета, индикация фазы была не такой яркой…

Это говорило об обрыве между патроном лампы и выключателем, между точками 3 и 4.

Причины неправильного подключения

Если монтаж электропроводки и подключение её к сети были выполнены правильно, то ко всем выключателям будет подведена фаза. Наличие нуля указывает на ошибки при выполнении электромонтажных работ:

• Неправильное соединение проводов в монтажной коробке. Встречается при несоблюдении цветовой маркировки проводов или в проводке, выполненной в советское время алюминиевым проводом (лапшой).
• Перепутанные провода после замены электросчётчика или вводного кабеля. Подключение прибора учёта должно производиться с учётом нулевого и фазного проводов. После работ на клеммнике устройства инспектор электрокомпании проверяет соответствие подключения и может потребовать изменить полярность.

Как изменить полярность на вводе в квартиру или частный дом

До производства этого переключения необходимо проверить все выключатели, что они размыкают — фазу или ноль.

Если неправильно подключены все выключатели, то проще всего изменить подключение после прибора учёта. Есть несколько вариантов выполнения этой работы:

• Изменение полярности подключения кабеля на клеммнике электросчётчика. Из-за того, что при этом будет нарушена пломба, выполнять такую работу допускается только по согласованию с электрокомпанией. Это целесообразно делать при наличии электрощитка старого типа с пробочными предохранителями.
• Переключение полярности проводов, отходящих от вводного автомата, расположенного после прибора учёта. Удобно выполнять в современных щитках с модульными автоматами.

КАК РЕШИТЬ ПРОБЛЕМУ МЕРЦАНИЯ, СВЕЧЕНИЯ И ПЕРЕГОРАНИЯ ЛАМП ОСВЕЩЕНИЯ

Проблемы с лампами доставляют много хлопот и лишают комфорта. Мерцание сильно раздражает, а очередной поход в магазин за новой лампочкой бьет по карману и наводит на мысль, что проблему надо решать.

Решение проблемы перегорания

Замена ламп освещения дело хлопотное и не дешевое. Что можно предложить если лампы горят часто, а проблему решить не удается.

Лампочки могут перегорать по многим причинам, чаще всего это плохой контакт в патроне, местах подключения светильников и проводки, в выключателе.

Убрать скрутки

Первое на что стоит обратить внимение приводя в порядок электропроводку под освещение это скрутки. Их стоит заменить на соединение с помощью быстрозажимных клемников

Быстрозажимные клеммники хорошо подходят для монтажа электропроводки под освещение и обеспечивают  в монтажной коробке надежное соединение, чем такие скрутки с изолентой

Использовать втулочные наконечники для мягкого провода

Разводку освещения часто делают мягким проводом, который состоит из множества жил, в отличие от жесткого провода, в котором одна жила. Если такой мягкий провод прижать винтом, со временем контакт ослабнет и может начаться искрение. Речь идет о винтовых соединениях:

• в патроне
• в клемниках
• в выключателе
• в автоматическом выключателе

В случае использования мягкого провода, там где провод фиксируется с помощью винтов, необходимо применять втулочные наконечники.  Для их обжима существует специальный инструмент.

Мягкий провод при закручивании винта сильно деформируется и может даже быть полностью «перерезан» винтом. Втулочный наконечник защищает провод и обеспечивает качественный контакт.

Также необходимо проверить плотность затяжки винтовых соединений, которые со временем могут ослабляться.

Заменить старый выключатель

Сам механизм выключателя может быть причиной перегорания ламп, особенно если выключатель старый. Если вы все перепробовали, но проблема не решена, стоит поменять выключатель.

Вы можете воспользоваться дистанционными выключателями, решив большинство проблем без прокладки электропроводки.

Замена всех старых выключателей в квартире займет не более 1 дня. Вы сможете поставить выключатели в удобном месте, установить проходные в коридоре или спальне.

Решение проблемы мерцания и остаточного свечения

Заменить выключатель с подсветкой

У многих стоят выключатели света со встроенной подсветкой.  Встроенная в выключатель подсветка плохо сказывается на работе современных энергосберегающих ламп. Протекание токов через элемент подсветки при выключенном выключателе приводит к легкому свечению светодиодных ламп и негативно сказывается на сроке службы.

Такой выключатель стоит заменить и проблема исчезнет

Проверить, что выключатель размыкает фазу

По разным соображениям или недосмотру может оказаться, что выключатель размыкает нулевой провод.

Выключатель должен размыкать фазу. После выполнения правильного подключения выключателя проблема исчезнет.
