Драйвер для светодиодов. Зачем нужен и как правильно подобрать?
Лидирующую позицию среди наиболее эффективных источников искусственного света занимают сегодня светодиоды. Это во многом является заслугой качественных источников питания для них. При работе совместно с правильно подобранным драйвером, светодиод длительно сохранит устойчивую яркость света. А срок службы светодиода окажется очень-очень долгим, измеряемым десятками тысяч часов. Таким образом, правильно подобранный драйвер для светодиодов — залог долгой и надежной работы источника света. И в этой статье мы постараемся раскрыть тему того, как правильно выбрать драйвер для светодиода, на что обратить внимание, и какие вообще они бывают.

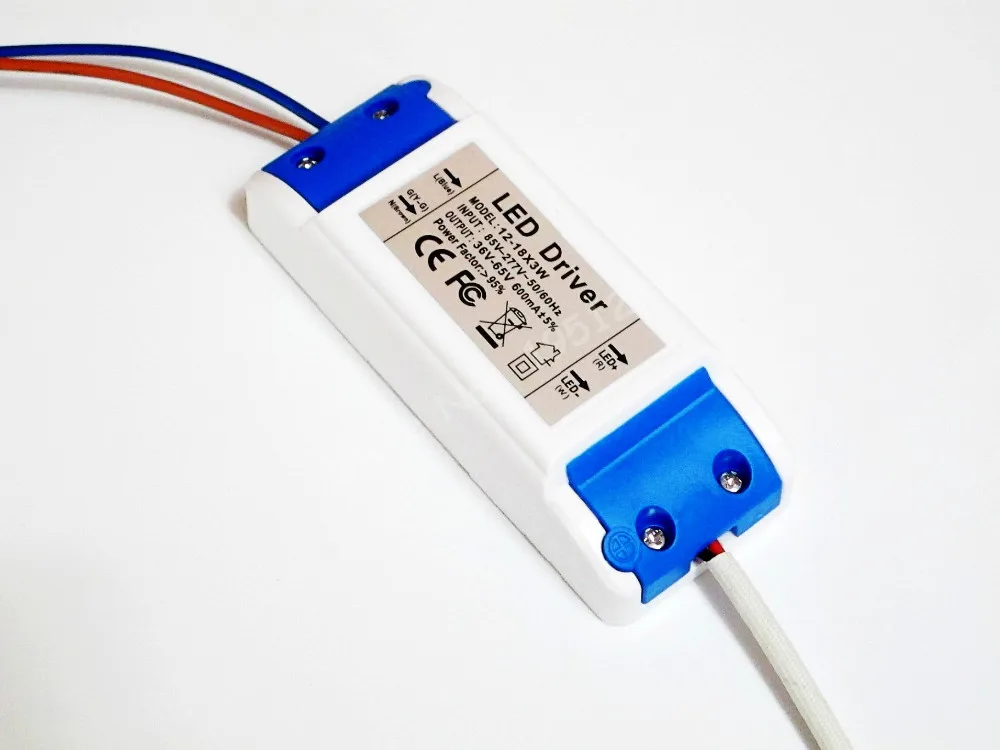

Драйвер для светодиодов
Драйвером для светодиодов называют стабилизированный источник питания постоянного напряжения или постоянного тока. Вообще, изначально, светодиодный драйвер — это источник стабильного тока, но сегодня даже источники постоянного напряжения для светодиодов называют светодиодными драйверами. То есть можно сказать, что главное условие — это стабильные характеристики питания постоянным током.
Стабилизированный источник питания постоянного напряжения хорошо подойдет для питания:
- светодиодных лент
- LED-линеек
- для запитки набора из нескольких мощных светодиодов, соединенных по одному параллельно
То есть когда номинальное напряжение светодиодной нагрузки точно известно, и достаточно только подобрать блок питания на номинальное напряжение при соответствующей максимальной мощности.
Стабилизированный источник питания постоянного напряжения
Обычно это не вызывает проблем, например: 10 светодиодов на напряжение 12 вольт, по 10 ватт каждый, — потребуют 100 ваттный блок питания на 12 вольт, рассчитанный на максимальный ток в 8,3 ампера. Останется подрегулировать напряжение на выходе при помощи регулировочного резистора сбоку, — и готово.
Для более сложных светодиодных сборок, особенно когда соединяется несколько светодиодов последовательно, необходим не просто блок питания со стабилизированным выходным напряжением, а полноценный светодиодный драйвер — электронное устройство со стабилизированным выходным током. Здесь ток является главным параметром, а напряжение питания светодиодной сборки может автоматически варьироваться в определенных пределах.
Для ровного свечения светодиодной сборки, необходимо обеспечить номинальный ток через все кристаллы. Однако падение напряжения на кристаллах может у разных светодиодов отличаться (поскольку немного различаются ВАХ каждого из светодиодов в сборке), — поэтому напряжение не будет на каждом светодиоде одним и тем же, а вот ток должен быть одинаковым.

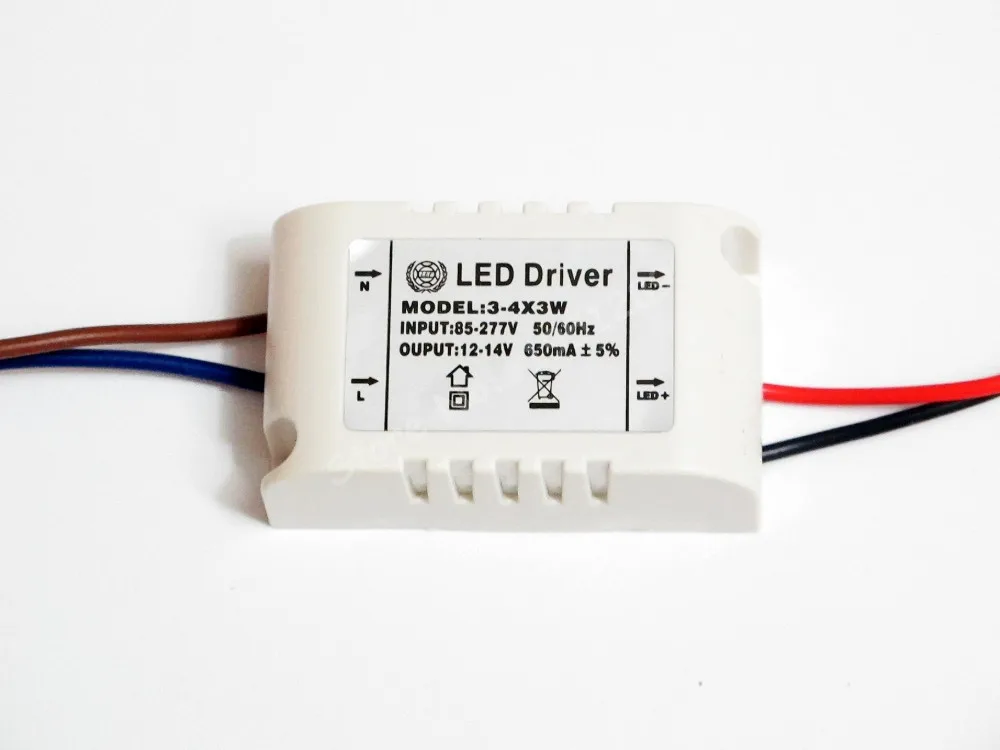

Драйвер для светодиодов
Светодиодные драйверы выпускаются в основном на питание от сети 220 вольт или от бортовой сети автомобиля 12 вольт. Выходные параметры драйвера указываются в виде диапазона напряжений и номинального тока.
Например, драйвер с выходом на 40-50 вольт, 600 мА позволит подключить последовательно четыре 12 вольтовых светодиода мощностью по 5-7 ватт. На каждом светодиоде упадет приблизительно по 12 вольт, ток через последовательную цепочку составит ровно по 600 мА, при этом напряжение 48 вольт попадает в рабочий диапазон драйвера.
Драйвер для светодиодов со стабилизированным током — это универсальный блок питания для светодиодных сборок, причем эффективность его получается довольно высокой и вот почему.
Мощность светодиодной сборки — критерий важный, но чем обусловлена эта мощность нагрузки? Если бы ток был не стабилизированным, то значительная часть мощности рассеялась бы на выравнивающих резисторах сборки, то есть КПД оказался бы низким. Но с драйвером, обладающим стабилизацией по току, выравнивающие резисторы не нужны, вот и КПД источника света получится в результате очень высоким.
Драйверы разных производителей отличаются между собой выходной мощностью, классом защиты и применяемой элементной базой. Как правило, в основе — импульсный ШИМ-преобразователь на специализированной микросхеме, со стабилизацией выхода по току и с защитой от короткого замыкания и перегрузки.
Питание от сети переменного тока 220 вольт или постоянного тока с напряжением 12 вольт. Самые простые компактные драйверы с низковольтным питанием могут быть выполнены на одной универсальной микросхеме, но надежность их, про причине упрощения, ниже. Тем не менее, такие решения популярны в автотюнинге.
Драйвер для светодиодов
Выбирая драйвер для светодиодов следует понимать, что применение резисторов не спасает от помех, как и применение упрощенных схем с гасящими конденсаторами. Любые скачки напряжения проходят через резисторы и конденсаторы, и нелинейная ВАХ светодиода обязательно отразится в виде скачка тока через кристалл, а это вредно для полупроводника. Линейные стабилизаторы — тоже не лучший вариант в плане защищенности от помех, к тому же эффективность таких решений ниже.
Лучше всего, если точное количество, мощность, и схема включения светодиодов будут заранее известны, и все светодиоды сборки будут одинаковой модели и из одной партии. Затем выбирают драйвер.
На корпусе обязательно указывается диапазон входных напряжений, выходных напряжений, номинальный ток. Исходя из этих параметров выбирают драйвер. Обратите внимание на класс защиты корпуса.
Для исследовательских задач подходят, например, бескорпусные светодиодные драйверы, такие модели широко представлены сегодня на рынке. Если потребуется поместить изделие в корпус, то корпус может быть изготовлен пользователем самостоятельно.
Как подключить светодиодную ленту
Светодиодный драйвер для мощных светодиодов
Смотрите также по этой теме:
Устройство светодиода. Принцип работы и производство.
Виды светодиодов и их характеристики. Достоинства и недостатки.
SMD светодиоды. Светодиоды поверхностного монтажа.
Подключение светодиодной ленты. Устройство и схема.
Будем рады, если подпишетесь на наш Блог!
[wysija_form id=»1″]
линейный драйвер и пульсация / Хабр
Из-за подорожания электронных компонентов и увеличения стоимости морских перевозок всё больше недорогих светодиодных ламп на нашем рынке оснащаются дешёвыми линейными драйверами.
При пониженном сетевом напряжении лампочки с линейными драйверами не только светят тусклее, у них появляется пульсация света, вредная для здоровья.
Я провёл небольшой эксперимент, взяв для него четыре лампы с линейными драйверами (Osram, Voltega, Эра, Ergolux) и одну с полноценным импульсным «IC-драйвером» (GP).
С помощью стабилизатора Штиль ИнСтаб 500 и ЛАТРа Suntek TDGC2-0.5 на лампы подавалось напряжение 230, 220, 210, 207, 200, 190 и 180 вольт. Прибор Lamptest-1 измерял снижение светового потока, спектрометр Uprtek MK350D измерял коэффициент пульсации света. Некруглое значение 207 вольт было взято неспроста — по ГОСТ 29322-92 в сети должно быть напряжение 230 вольт ±10%, то есть от 207 до 253 вольт, поэтому 207 вольт — это минимальное напряжение по ГОСТу, при котором все электроприборы должны работать.
В первой таблице результаты измерения процента яркости ламп при разных напряжениях. За 100% принято значение светового потока (яркости) при напряжении 230 В, являющимся номинальным для всех ламп.
Яркость лампы GP с IC-драйвером не меняется при изменении напряжения питания во всём диапазоне 180-230В. Яркость остальных ламп значительно снижается, при этом при напряжении 220 В падение яркости составляет незначительные 3-4%, при допустимом по ГОСТ напряжении 207 В яркость составляет 77-89% от номинальной (падение яркости 11-23%).
При напряжении 180 В (в сельских районах такое напряжение в сети не редкость) яркость падает на 57-99%.
А вот, что происходит с пульсацией.
При напряжении 230 В у всех ламп пульсации света практически нет (коэффициент пульсации составляет менее 0.7%).
При 220 В (ещё во множестве розеток нашей страны по-прежнему 220, а не 230 вольт) коэффициент пульсации у ламп с линейным драйвером составляет 0.2 — 7.9%. Такая пульсация совершенно не заметна визуально, но может быть видна через камеру смартфона. Уже не раз я получал письма от пользователей сайта Lamptest, которые писали, что купили лампы, у которых на сайте указана пульсация около ноля, а они видят пульсацию через камеру. Причина в том, что у них в розетках не 230, а 220 вольт или ниже.
При 207 В, допустимых по ГОСТ, коэффициент пульсации у ламп с линейным драйвером составляет 19 — 42%. Пульсация более 30% уже заметна визуально.
Самая большая пульсация у ламп с линейным драйвером зафиксирована при напряжении 190-200 вольт. У отдельных ламп она достигает 60%, при том что у этих ламп совсем не было пульсации при 230 В.
Сейчас при тестировании ламп для Lamptest я измеряю пульсацию всех ламп при напряжении 230 вольт. Возможно нужно измерять её при 220 В (тогда сразу будет видна пульсация у ламп с линейным драйвером) или добавить дополнительный параметр — пульсация при 207 В. Как вы считаете, как лучше сделать?
Я подробно рассказывал о разных типах драйверов светодиодных ламп и их отличии в статье «Очень важный параметр светодиодных ламп, о котором мало кто знает» (https://habr.com/ru/company/lamptest/blog/447686/).
На Lamptest.ru тип драйвера отображается в карточках ламп (там могут быть значения «линейный», «IC1», «IC2», «IC3». Три варианта IC-драйвера отличаются поведением при низком напряжении 1 — яркость снижается, 2 — лампа гаснет, 3 — лампа начинает мигать). В таблице можно включить параметр «Вмин», отображающий напряжение, при котором яркость снижается на 5%. Если это напряжение выше 200 В, драйвер линейный.
Сейчас тип драйвера не влияет на итоговую оценку. Возможно стоит снижать оценку лампам с линейным драйвером.
К сожалению почти все филаментные лампы оснащаются линейными драйверами (прежде всего из-за того, что полноценный IC-драйвер занимает больше места).
Если у вас хорошая стабильная сеть и в розетках никогда не бывает ниже 220 вольт ничего страшного в линейном драйвере нет — изменения яркости будут небольшими, а пульсация безвредна. Но если сеть нестабильна, да ещё и соседи пользуются сварочными аппаратами, лампы с линейным драйвером вам не подходят.
P.S. Термин «IC-драйвер» довольно некорректный (IC это просто интегральная микросхема, а все современные драйверы построены на микросхемах), но в индустрии света термин прижился и каждый, кто занимается светом, понимает под «IC-драйвером» именно импульсный драйвер, работающий в широком диапазоне напряжений.
© 2021, Алексей Надёжин
Понимание драйверов светодиодов — поставщик осветительных приборов
Светодиоды требуют драйверов для двух целей
- Светодиоды предназначены для работы от низкого напряжения (12-24В) постоянного тока. Однако в большинстве мест подается более высокое напряжение (120-277 В), электричество переменного тока. Драйвер светодиода выпрямляет более высокое напряжение, переменный ток, в низкое напряжение, постоянный ток.
- Драйверы светодиодов также защищают светодиоды от колебаний напряжения или тока. Изменение напряжения может вызвать изменение тока, подаваемого на светодиоды. Световой поток светодиода пропорционален потребляемому току, а светодиоды рассчитаны на работу в определенном диапазоне тока (измеряется в амперах). Следовательно, слишком большой или слишком маленький ток может привести к тому, что светоотдача изменится или ухудшится быстрее из-за более высоких температур внутри светодиода.
Сохранение светодиодов: замена внешних драйверов светодиодов
Когда светодиод перестает работать до истечения номинального срока службы, его обычно можно спасти, заменив драйвер. Драйверы часто выходят из строя преждевременно из-за высоких внутренних рабочих температур. Аккумуляторные компоненты, называемые электролитическими конденсаторами, обычно являются причиной смерти. Внутри электролитических конденсаторов находится гель, который постепенно испаряется в течение срока службы драйвера. Высокие температуры ускоряют испарение геля и сокращают срок службы конденсатора, в результате чего драйвер и, следовательно, ваш светодиод неожиданно перестают работать.
Температура внутри драйвера соответствует внешней температуре на корпусе драйвера. Небольшой кружок на этикетке большинства драйверов светодиодов, называемый «точкой TC», является самой горячей точкой драйвера. Эта точка обычно обозначается температурой и используется для определения максимальной рабочей температуры драйвера. Если драйвер используется при температуре, слишком близкой к этой предельной температуре, его срок службы будет короче, чем если бы он работал при более низкой температуре. Вот почему водители с более высокими баллами TC имеют более длительный срок службы. Драйверы должны использоваться при рабочих температурах ниже точки TC (или они должны, по крайней мере, содержать долговечные электролитические конденсаторы), чтобы гарантировать, что срок службы драйвера превышает срок службы светодиода. Когда светодиод не подчиняется ни одному из этих условий, драйверы могут выйти из строя и должны быть заменены. График ниже коррелирует срок службы типичного светодиодного драйвера с температурой его горячей точки.
Выбор драйвера светодиода
Существует два основных типа внешних драйверов светодиодов, постоянного тока и постоянного напряжения, а также третий тип драйвера, называемый драйвером светодиода переменного тока, который также будет обсуждаться. Каждый тип драйвера предназначен для работы со светодиодами с различным набором электрических требований. При замене драйвера требования к входу/выходу старого драйвера должны быть максимально приближены к ним. Основные отличия подробно описаны ниже.
Драйверы постоянного тока
Драйверы постоянного тока питают светодиоды, для которых требуется фиксированный выходной ток и диапазон выходных напряжений. Будет указан только один выходной ток, указанный в амперах или миллиамперах, а также диапазон напряжений, который будет варьироваться в зависимости от нагрузки (мощности) светодиода. В приведенном ниже примере слева ток на выходе составляет 700 мА, а диапазон выходного напряжения составляет 4-13 В постоянного тока (вольт постоянного тока).
Драйверы постоянного напряжения
Драйверы постоянного напряжения питают светодиоды, для которых требуется фиксированное выходное напряжение с максимальным выходным током. В этих светодиодах ток уже регулируется либо простыми резисторами, либо внутренним драйвером постоянного тока внутри светодиодного модуля. Для этих светодиодов требуется одно стабильное напряжение, обычно 12 В постоянного тока или 24 В постоянного тока. В примере ниже справа выходное напряжение составляет 24 В постоянного тока, а выходной ток составляет максимум 1,04 А.
Драйверы для светодиодов переменного тока
Драйверы для светодиодов переменного тока на самом деле не являются трансформаторами с минимальной нагрузкой, что означает, что технически они также могут работать с низковольтными галогенными лампами или лампами накаливания. Однако светодиоды не могут работать с обычными трансформаторами, потому что обычные трансформаторы не предназначены для обнаружения низкой мощности светодиодов. Другими словами, светодиоды имеют такую маленькую электрическую нагрузку, что обычные трансформаторы вообще не замечают, что они подключены к лампочке. Драйверы светодиодов переменного тока обычно используются с лампами, которые уже содержат внутренний драйвер, который преобразует ток из переменного тока в постоянный, поэтому задача драйвера светодиодов переменного тока заключается в регистрации низкой мощности светодиодов и понижении напряжения, чтобы удовлетворить требования к напряжению лампы, обычно 12 или 24 вольта. Драйверы для светодиодов переменного тока обычно используются для питания светодиодных ламп MR16 с входным напряжением 12–24 В переменного тока, но их можно использовать для любых светодиодных ламп с входным напряжением 12–24 В переменного тока. Техническое описание светодиодной лампы необходимо внимательно изучить; если для светодиодной лампы требуется входное напряжение постоянного тока, ее нельзя использовать с драйвером светодиода переменного тока.
Другие факторы, которые следует учитывать
Максимальная мощность
за исключением драйверов светодиодов переменного тока). Драйверы не должны работать в паре со светодиодом, мощность которого равна или превышает максимальную мощность драйвера, чтобы избежать чрезмерной нагрузки на компоненты драйвера. Например, если у вас есть водитель, который может управлять максимум 96 Вт, он должен работать только со светодиодами, потребляющими не более 77 Вт (96 x 0,8 = 76,8).
Диммирование
Светодиоды и драйверы как постоянного тока, так и постоянного напряжения могут быть изготовлены с возможностью диммирования, хотя и светодиоды, и драйверы должны указывать, что они диммируются, в техническом описании продукта, чтобы это утверждение было верным. сделанный. Если в спецификациях вообще не упоминается диммирование, можно с уверенностью предположить, что продукт не диммируется. Для работы внешних драйверов с диммированием часто требуется внешний диммер или другие устройства управления диммированием, указанные в техническом описании продукта (а именно, TRIAC, диммеры с задней кромкой или диммеры 1–10 В). Поскольку технологии быстро совершенствуются, лучше протестировать определенные комбинации светодиодов и диммируемых драйверов на предмет приемлемой эффективности диммирования, прежде чем совершать крупные покупки, если таблицы совместимости диммеров для конкретных брендов недоступны.
Коэффициент мощности
Коэффициент мощности описывает, насколько эффективно драйвер светодиодов использует электроэнергию. Он рассчитывается путем деления мощности, используемой драйвером (мощность), на произведение входного напряжения, умноженного на входящий ток (вольты х ампер). Диапазон коэффициента мощности представляет собой десятичную дробь от 0 до 1. Чем ближе к 1 коэффициент мощности, тем эффективнее драйвер. Хороший коэффициент мощности 0,9 или выше.
Класс 1 по UL и класс 2 по UL
Драйверы UL Class 2 соответствуют стандарту UL1310, что означает, что выход считается безопасным для прикосновения, и на уровне светодиода/светильника не требуется серьезной защиты. Нет риска возгорания или поражения электрическим током. Эти драйверы работают, используя менее 60 вольт в сухих условиях, 30 вольт во влажных приложениях, менее 5 ампер и менее 100 Вт. Однако эти ограничения налагают ограничения на количество светодиодов, которыми может управлять драйвер класса 2.
Класс UL 1 9Драйверы 0004 имеют выходные диапазоны, выходящие за пределы обозначений UL Class 2. Драйвер светодиода с рейтингом UL класса 1 имеет выход высокого напряжения, и в светильнике требуется защитная защита. Драйвер класса 1 может вмещать больше светодиодов, что делает его более эффективным, чем драйвер класса 2.
Выбор замены драйвера
Руководство по выбору светодиодов Everline
Универсальный поиск спецификаций
Драйверы штриховки
Драйверы постоянного тока:
- Номинальный выходной ток (мА)
- Выходное напряжение
- Входное напряжение
- Опции управления/затемнения
- Конфигурация свинцового выхода/размер банки
Драйверы постоянного напряжения:
- Выходное напряжение (12 В, 24 В и т. д.)
- Входное напряжение (120 В, 277 В и т. д.)
- Минимальная требуемая мощность (Вт)
Следующий
28 августа 2020 г.
Основы драйвера светодиодов и его схемотехника
Теплые намеки: в этой статье речь идет о 3800 слова и время чтения около 23 минут.
Введение
Светодиод считается источником зеленого света четвертого поколения. Это надежный источник холодного света. Он имеет много преимуществ, таких как высокая эффективность, длительный срок службы, безопасность и защита окружающей среды, небольшой размер, высокая надежность, быстрая скорость отклика и так далее. В настоящее время достигается тот же световой эффект. Потребляемая мощность светодиодов составляет около 1/10 от ламп накаливания и 1/2 от люминесцентных ламп. Многие страны и регионы внедрили различные политики для поддержки развития светодиодной промышленности, так что эта отрасль стала важной частью важных отраслей страны, открывая огромные возможности для бизнеса. Схема драйвера светодиода очень важна для светодиодов, а управление яркостью светодиодов может экономить энергию. Управление и диммирование белых светодиодов высокой яркости являются горячими темами в последние годы.
Catalog
I LED Driver Basics 1. 1 What is a LED Driver 1.2 Characteristics of LED Driver Power Supply | ||||||||||||||
II Types of LED driver 2.1 LED Driver Constant Текущий 2.2 Постоянное напряжение светодиодного драйвера | ||||||||||||||
III. Применение светодиодного драйвера | ||||||||||||||
IV Светодиодный драйвер. Схема 5.2 Типы схем драйверов светодиодов и их классификация | ||||||||||||||
VI Разработка новой схемы драйверов | ||||||||||||||
VII Основные предложения по разработке драйверов светодиодов 7.1. Основы драйвера светодиодов 1. 1 Что такое драйвер светодиодов Драйвер светодиодов изменяет источник питания на ток определенного напряжения для управления преобразователем напряжения светодиода. Как правило, на вход драйвера светодиодов подается переменный ток высокой частоты (т. е. городское электричество), постоянный ток низкого напряжения, постоянный ток высокого напряжения, переменный ток низкого напряжения и высокой частоты (например, выход электронного трансформатор). Выход питания светодиодного драйвера в основном представляет собой источник постоянного тока, который может изменять напряжение с изменением прямого падения напряжения светодиода. Основные компоненты источника питания светодиодов включают в себя контроллер переключателя, индуктор, компонент переключателя (MOSFET), резистор обратной связи, устройство входного фильтра, выходной фильтр и так далее. В соответствии с требованиями различных случаев должна быть схема защиты от перенапряжения на входе, схема защиты от пониженного напряжения на входе, защита от обрыва цепи светодиода, схема защиты от перегрузки по току и так далее. 1.2 Характеристики источника питания светодиодного драйвера В частности, мощность привода светодиодного уличного фонаря устанавливается на большой высоте, поэтому обслуживание неудобно, а стоимость обслуживания также велика. Светодиод является энергосберегающим продуктом с высокой эффективностью привода. Очень важно, чтобы мощность была установлена в светильнике. Эффективность источника питания высока, но потребляемая мощность невелика, а тепловыделение светильника мало, поэтому повышение температуры лампы также снижается. В результате задержка затухания светодиода выгодна. Коэффициент мощности — это потребность энергосистемы в нагрузке. В целом обязательных показателей для электроприборов мощностью менее 70 Вт не существует. Хотя коэффициент мощности отдельного электроприбора низок, он мало влияет на энергосистему; однако в вечернее время электросеть будет серьезно загрязнена большим количеством освещения и концентрацией однотипной нагрузки. В ближайшем будущем могут появиться некоторые индексы требований к коэффициенту мощности для драйвера светодиодов мощностью 30–40 Вт.
Теперь есть два вида трафика: один источник постоянного напряжения для нескольких источников постоянного тока, и каждый источник постоянного тока подается на каждый светодиод индивидуально. Таким образом, комбинация является гибкой, и все отказы светодиодов не влияют на работу других светодиодов, но стоимость будет немного выше. Другой источник питания постоянного тока, то есть режим привода «Keke Hui Bao», который управляется светодиодом в последовательной или параллельной работе. Он имеет преимущество низкой стоимости, но плохой гибкости, а также не влияет на другие проблемы, связанные с работой светодиодов, при устранении неисправности светодиода. Обе формы сосуществуют во времени. Способ многосторонней выходной мощности постоянного тока будет лучше с точки зрения стоимости и производительности. Может быть, это основное направление в будущем. Способность светодиодов противостоять перенапряжению относительно низкая, особенно способность противостоять обратному напряжению. Также важно усилить защиту в этой сфере. Некоторые светодиодные фонари устанавливаются на открытом воздухе, например, светодиодные уличные фонари. Из-за сброса нагрузки и индукции молнии все виды скачков напряжения будут проникать из электросети, а некоторые скачки напряжения могут привести к повреждению светодиодов. Таким образом, анализ движущей силы «Чжунке Хуэй Бао» должен быть недостаточным для защиты от перенапряжения. Что касается частой замены питания и ламп, драйвер светодиода должен иметь возможность гасить скачки напряжения и защищать светодиод от повреждения. Для соблюдения требований безопасности и электромагнитной совместимости лучше всего увеличить отрицательную обратную связь по температуре светодиода на выходе постоянного тока в дополнение к обычной защите. II Типы драйверов для светодиодов 2.1 Драйвер для светодиодов с постоянным током В зависимости от режима вождения распространенные на рынке драйверы для ламп делятся на два типа. Одним из них является привод постоянного тока. Характеристика привода постоянного тока заключается в том, что выходной ток является постоянным. Выходное напряжение изменяется в одном диапазоне. Таким образом, мы часто видим, что приводная оболочка выделена (выход: DC**V — **V * * * mA+-5%) на рынке. Это означает, что выходное напряжение находится в одном из выходных напряжений. Диапазон, ток сколько мА.
2.2 Драйвер постоянного напряжения для светодиодов И другой драйвер постоянного напряжения. Характеристика постоянного напряжения , управляющая характеристикой , заключается в том, что выходное напряжение является фиксированным, а ток ограничивается максимальным значением при смене ламп и фонарей. В этом случае оболочка обычно указывает (выход: DC**V **A) выходное фиксированное напряжение и количество доступных максимальных выходных токов. Наиболее распространенными выходными напряжениями на рынке светодиодов являются 5 В, 12 В, 24 В и так далее.
III Применение драйвера светодиодов Применение драйверов светодиодов определяется параметрами светодиодов, которыми мы хотим управлять. Входное напряжение и ток являются двумя наиболее важными параметрами. Лампа распространения поставляется с отдельным объяснением того, как рассчитать входное напряжение и ток светодиодной лампы. Это только описание входа светодиодной лампы. Люди смогут увидеть исходные параметры вождения (обязательно определите некоторые ложные цели вождения!!!).
Мы выбираем соответствующий драйвер светодиода на основе входного напряжения и тока платы лампы. Например, если входное напряжение платы лампы составляет 37-40 В, а входной ток составляет 300 мА, можно выбрать выходное напряжение драйвера светодиода, чтобы включить его, и ток будет почти таким же. Должна быть включена формула поверхности, а также напряжение больше или меньше всего. В противном случае будет мерцание. Допустим низкий ток. Наконец, нам нужно только нажать положительный и отрицательный полюс, отмеченный пластиной лампы, чтобы сварить привод или соединительную линию. Необходимо отметить, что у обычной светодиодной выходной линии красный цвет является положительным полюсом. Черный — отрицательный полюс… Если это серая линия, то серая — положительный полюс, белая — отрицательный… Сине-коричневая линия, синяя линия — отрицательный полюс, синяя линия — отрицательный полюс и так далее… IV Схема примера драйвера светодиодов общего назначения
Основы схемы драйвера светодиода В 5.1 Что такое схема драйвера светодиода Драйвер светодиода представляет собой электрическое устройство, которое регулирует мощность светодиода или цепочки (или цепочек) светодиодов. Драйвер светодиода реагирует на меняющиеся потребности светодиода или схемы светодиода, обеспечивая постоянное количество энергии для светодиода, поскольку его электрические свойства меняются в зависимости от температуры. 5.2 Типы схем управления светодиодами и их классификация Схема подкачки заряда также является схемой преобразователя постоянного тока в постоянный. Схема накачки заряда использует эффект накопления конденсатора при заряде для накопления электрической энергии. Он использует конденсатор в качестве элемента связи по энергии и управляет силовым электронным устройством для выполнения высокочастотного переключения, позволяя конденсатору накапливать энергию в течение части периода, а конденсатор высвобождает энергию в течение оставшегося времени. Этот тип схемы получает разные выходные напряжения за счет разных режимов подключения, когда конденсатор заряжается и разряжается, и вся схема не нуждается в какой-либо индуктивности.
Схема нагнетательного насоса относительно небольшая, с меньшим количеством компонентов и меньшей стоимостью. Однако в нем используется относительно много переключающих элементов. При условии определенного входного напряжения диапазон изменения выходного напряжения относительно невелик. Выходное напряжение в основном в 1/3-3 раза превышает входное напряжение, а мощность схемы невелика, а эффективность зависит от выходной мощности. Соотношение между напряжением и входным напряжением меняется. Когда есть несколько светодиодов, они должны управляться параллельно. Для предотвращения неравномерного распределения тока в ответвлении необходимо использовать балластный резистор, что сильно снизит КПД системы. Цепь импульсного источника питания представляет собой схему преобразования постоянного тока в постоянный, которая изменяет выходное напряжение, изменяя соотношение времени между переключением и выключением. С точки зрения схемы, по сравнению со схемой зарядового насоса, она содержит магнитные компоненты, то есть индуктор или высокочастотный трансформатор. Импульсный источник питания делится на два типа преобразователей постоянного тока в постоянный, а именно вход и выход без изоляции, а именно «прямое подключение» и «вход и выход».
Типичные схемы «прямого» DC/DC преобразователя включают Buck, Boost, Buck-Boost и Cuk.
Типичные схемы изолированных DC/DC преобразователей с входом и выходом: несимметричный прямой, несимметричный обратноходовой, двухтактный, полумостовой и полномостовой. Схема импульсного источника питания может обеспечить широкий диапазон выходного напряжения, а выходное напряжение регулируется непрерывно, выходная мощность велика, поэтому диапазон применения шире, особенно в ситуациях средней и большой мощности.
Линейная схема управления рассматривает полупроводниковое силовое устройство, работающее в линейной области, как динамический резистор и реализует привод постоянного тока посредством управления уровнем управления. Недостатком линейной схемы управления является низкий КПД, но она имеет быструю реакцию на изменение входного напряжения и нагрузки. Схема относительно проста. Легко контролировать ток светодиода напрямую, и легко контролировать высокую точность тока. Фактическое управление обратной связью импульсного источника питания — это выходное напряжение, а контроль выходного тока не так прост, чтобы быть точным, и светодиодная лампа легко повреждается, когда управление импульсным источником питания смещено; КПД линейной схемы невысок.
Исходя из вышеперечисленных причин, разработана новая схема управления светодиодами. В схеме используется однотактный импульсный источник питания обратного хода в качестве управления передней ступенью, а источник постоянного тока с линейным управлением давлением используется в качестве управления постуровнем. После преобразования несимметричного обратноходового источника питания можно получить выходное напряжение постоянного тока, которое используется в качестве входа источника постоянного тока, управляемого напряжением после каскада. Поскольку входное напряжение источника постоянного тока контролируется высокоэффективным импульсным источником питания с обратным ходом, источник постоянного тока с контролем давления может точно управлять светодиодом и может изменять входное напряжение источника постоянного тока в большом диапазоне, поэтому эффективность и точность гарантированы, а электроснабжение может быть обеспечено городом. В то же время двухуровневое управление не так просто повредить светодиодную лампу. Рис. 2. Новая конструкция схемы драйвера Системная схема показана на рис. 2. Трансформатор T1, переключающая трубка Q1, диод D1 и конденсатор C1 составляют односторонний импульсный источник питания с обратной связью, а рабочий усилители U1, U2 и силовой транзистор Q2 составляют источник постоянного тока с регулируемым давлением, а микроконтроллер STC89C51 является основным устройством управления.
При изменении значения серого микроконтроллер генерирует соответствующее напряжение управления яркостью на основе полученного значения серого. Напряжение управления яркостью добавляется к тому же фазному входу U1. Обратный вход U1 — это сигнал тока светодиода, полученный U2, а R12 — это резистор обнаружения тока. Выходное напряжение U1 является управляющим напряжением МОП-лампы Q2, которое известно по понятию дефицита операционного усилителя. Обратное входное напряжение U1 равно напряжению на его прямом входе, то есть ток на R12 управляется напряжением управления яркостью, и не меняется при изменении нагрузки.
Однокристальная микросхема вырабатывает соответствующее управляющее напряжение яркости в соответствии с полученным значением серого, а также генерирует ШИМ-сигнал. Сигнал ШИМ соответствует сигналу TL431 для управления переключателем Q1. Затем MCU изменяет коэффициент заполнения сигнала ШИМ в соответствии с полученным сигналом тока светодиода и изменяет выходное напряжение импульсного источника питания , то есть для изменения константы. Входное напряжение источника потока снижает напряжение на силовой трубке Q2, так что она работает в зоне регулируемого сопротивления или вблизи зоны регулируемого сопротивления в случае постоянного выходного тока, чтобы повысить эффективность. TL431 — это трехконтактный регулируемый шунт, где наличие TL431 и соответствующей ему электрической фазы ограничивает максимальное выходное напряжение импульсного источника питания и дополнительно повышает безопасность системы.
Когда освещение относительно хорошее, микроконтроллер управляет выходным напряжением управления яркостью в соответствии с полученным значением серого, так что выходной ток источника постоянного тока относительно мал, а эффект энергосбережения может быть достигнут. достигнуто. На рис. 2 выходное напряжение микроконтроллера регулируется цифро-аналоговым аналогом для питания источника постоянного тока. На рис. 2 цифро-аналоговая часть не показана. Спроектировать драйвер светодиода несложно, но у нас должна быть хорошая идея. Пока мы выполняем отладку перед расчетом, отладку и старение после отладки, мы считаем, что каждый может преуспеть в светодиодах. 7.1 Текущий размер светодиода Всем известно, что если пульсация светодиода слишком велика, это повлияет на срок службы светодиода. Что касается воздействия, то конкретного показателя пока нет. 7.2 Chip Fever В основном это микросхема высоковольтного драйвера со встроенным модулятором мощности, который не только снижает энергопотребление микросхемы, но и не вносит дополнительного расхода энергии на отвод тепла. 7.3 Power Tube FeverПотребляемая мощность силовой лампы делится на две части: потери при переключении и потери проводимости. Светодиод — это приложение для электропривода, и повреждение переключателя намного больше, чем потери проводимости. Потери при переключении связаны с CGD и CGS силовой трубы, а также с возможностью управления и рабочей частотой микросхемы. Таким образом, решение проблемы нагрева силовой трубы может быть решено со следующих аспектов: A. МОП-трубка не может быть выбрана на основе величины сопротивления проводимости. Чем меньше внутреннее сопротивление, тем больше емкость CGS и CGD.
B. Остальное — частота и возможности управления чипом. Здесь мы говорим только о влиянии частоты. Частота прямо пропорциональна потерям проводимости. Поэтому, когда силовая лампа нагревается, мы должны сначала подумать, не слишком ли высок выбор частоты. Когда частота уменьшается, чтобы получить ту же нагрузочную способность, пиковый ток должен быть больше или индуктивность становится больше, что может привести к попаданию индуктора в область насыщения. Если ток насыщения индуктивности достаточно велик, CCM (режим непрерывного тока) можно изменить на DCM (режим прерывистого тока), что требует увеличения емкости нагрузки. 7.4 Снижение частоты рабочей частоты Снижение частоты в основном вызвано двумя аспектами. Отношение входного напряжения к напряжению нагрузки мало, а системные помехи велики. В первом случае будьте осторожны, чтобы не установить слишком высокое напряжение нагрузки, хотя напряжение нагрузки высокое, эффективность будет высокой.
Для последнего мы можем попробовать следующие аспекты: A, наименьший ток установить наименьшую точку; B, чистая точка проводки, особенно ключевой путь смысла; C, выбор катушки индуктивности или индуктивности замкнутого магнитопровода; D, фильтр низких частот RC, этот эффект немного плох. C не очень хорошая консистенция, отклонение немного великовато, но для освещения должно хватить. 7.5 Выбор катушки индуктивности или трансформатора Поскольку рабочее напряжение мощного светодиода составляет всего 3 В, мостовой выпрямитель превращает 220 В переменного тока в постоянный, падение напряжения на полном мосту составляет около 1,8 В. . А эффективность использования мощности только одного светодиода составляет всего 60%. Мы должны соединить более 3-х светодиодов вместе, чтобы общая эффективность использования электроэнергии превышала 80%.
В соответствии с принципом синтеза трех основных цветов белого света, мощные светодиоды мощностью 31 Вт с красным, зеленым и синим цветом соединены последовательно, а яркость светодиода эквивалентна белому свету 3 Вт. полученный. В то же время можно комбинировать 6 видов цветного света, чтобы удовлетворить предпочтения людей в преобразовании цвета.
VIII Заключение Схема привода светодиодов использует импульсный источник питания в качестве первого уровня управления и источник постоянного тока с регулированием давления в качестве второго уровня управления. Сочетание этих двух преимуществ может обеспечить эффективность и точность управления. Более того, он напрямую обеспечен электричеством от города, двухуровневым приводом, высокой безопасностью, а повредить дорогие светодиодные фонари непросто. Эксперименты показывают, что эффективность системы может достигать более 83%, а мощность такая же, как у импульсного источника питания с однотактным обратным ходом, который достоин продвижения.
Часто задаваемые вопросы об основах драйверов светодиодов 1. Для чего используется драйвер светодиодов? Драйверы светодиодов — это устройства, которые регулируют и обеспечивают питание, используемое для «привода» светодиодных лент. Подобно традиционным трансформаторам, они преобразуют переменный ток сетевого напряжения (240 В переменного тока) в более низкое напряжение.
2. Нужен ли драйвер для светодиодных ламп? Для каждого светодиодного источника света требуется драйвер. … Некоторые светодиоды уже имеют встроенный драйвер внутри лампы. Светодиоды, предназначенные для бытового использования (лампы с цоколем E26/E27 или GU24/GU10 и работающие от сети 120 В), как правило, уже имеют драйвер. Однако низковольтные светодиодные источники света, такие как некоторые MR-лампы (MR GU5.
3. В чем разница между трансформатором и драйвером светодиодов? В чем разница между светодиодным драйвером и светодиодным трансформатором? Трансформатор обычно представляет собой устройство с двойной обмоткой, только переменный ток на входе и выходе. Драйверы более сложны и обычно дают выход постоянного тока с использованием импульсной системы, а также в них есть схемы регулирования и контроля тока.
4. Можно ли использовать светодиодный драйвер в качестве источника питания? Драйвер светодиодов постоянного напряжения с. Драйверы постоянного тока и постоянного напряжения являются жизнеспособными вариантами источника питания для светодиодных источников света, разница заключается в способе подачи питания.
5. Сколько светодиодов может питать драйвер? Если у вас есть драйвер с выходной мощностью 60 Вт, он должен работать только со светодиодами, потребляющими в сумме 48 Вт (60 Вт x 80% = 48 Вт). Сколько ламп может включить один водитель? Водители не ограничены количеством светодиодов, которые они включают. Они ограничены общей мощностью светодиодов, которые они питают.
6. Каков срок службы светодиодного драйвера? А именно, срок службы схемы управления истекает до того, как светодиод перестанет излучать свет или его яркость упадет. Типичный номинальный срок службы этих элементов часто бывает меньше 25 000 часов, в то время как срок службы самого светодиода может достигать 50 000-100 000 часов.
7. Нагреваются ли драйверы светодиодов? Тепло — враг электроники, и это касается и светодиодных драйверов. Это не означает, что светодиодные драйверы не могут работать в жарких условиях, они могут. … Выходная мощность импульсного источника питания, включая драйверы светодиодов, уменьшается с повышением температуры.
8. Как выбрать драйвер светодиода? Используйте драйвер светодиодов, по крайней мере, с тем же значением, что и ваши светодиоды. Драйвер должен иметь более высокую выходную мощность, чем требуется вашим светодиодам для дополнительной безопасности. Если выходная мощность эквивалентна требованиям к мощности светодиода, он работает на полную мощность. Работа на полной мощности может привести к сокращению срока службы драйвера.
9. Как узнать, неисправны ли драйверы светодиодов? Драйверы светодиодов преобразовывают переменный ток высокого напряжения в низкое напряжение. Если у вас есть хороший светодиод и плохой работающий светодиодный драйвер, ваши светодиодные фонари с высокими отсеками не будут работать долго. Большинство отказов светодиодов происходит не из-за светодиода, а из-за драйвера. Обычно схемы перегорают и выходят из строя.
10. Как работает схема драйвера светодиодов? В электронике светодиодная схема или драйвер светодиода представляет собой электрическую цепь, используемую для питания светодиода (СИД). … Падение напряжения на светодиоде примерно постоянно в широком диапазоне рабочего тока; следовательно, небольшое увеличение приложенного напряжения значительно увеличивает ток. — Ассоциация производителей электрического оборудования и медицинских изображений (Автор) —ZHOU ZHI MIN DENG (Автор) Совершенно очевидно, что экономический рост тесно связан с наличием энергии. К доступности энергии можно подойти двумя способами; первый способ — построить больше электростанций, чтобы удовлетворить возросший спрос. Второй способ – снизить энергопотребление. Светодиодное освещение имеет много преимуществ, таких как высокая надежность, низкие затраты на техническое обслуживание, диммирование, в дополнение к основному преимуществу энергосбережения и значительного ожидаемого повышения производительности. С другой стороны, недостатки в основном связаны с первоначальными затратами на замену систем освещения в дополнение к необходимости специальной схемы силовой электроники для управления ими с регулируемой интенсивностью и яркостью. Цель проекта — замена галогенных ламп (50 Вт) на встроенные светодиодные лампы (10 Вт). Светодиоды имеют много преимуществ по сравнению с другими источниками света, такими как лампы накаливания или люминесцентные лампы. Наиболее существенными преимуществами являются быстрое включение, меньшее тепловыделение, меньшее энергопотребление и больший срок службы. Светодиоды должны правильно управляться, чтобы обеспечить оптимальную производительность и долгий срок службы. Драйвер должен быть экономически эффективным, что обычно не достигается с помощью отдельных компонентов, но может быть реализовано с помощью интегрированных решений. —Айя Гебрил Ахмед (автор), Махмуд Нассари Абд аль-Фаттах (автор), Ая Бакр Абд аль-Вахаб (автор) Соответствующая информация о «Основы драйвера светодиодов и его схемы» О программе статью «Основы светодиодного драйвера и его схемотехника». Если у вас есть лучшие идеи, не стесняйтесь писать свои мысли в следующей области комментариев. Вы также можете найти дополнительные статьи об электронных полупроводниках через поисковую систему Google или обратиться к следующим связанным статьям.
