Как установить выключатель с подсветкой: правила и схема подключения устройства. Полезные советы

Схемы подключения выключателя с подсветкой на светодиоде и неоновой лампочке, инструкция

На полках магазина можно увидеть выключатели с подсветкой. Но не каждый захочет производить замену обычного установленного выключателя. А искать его в темноте тоже не хочется.

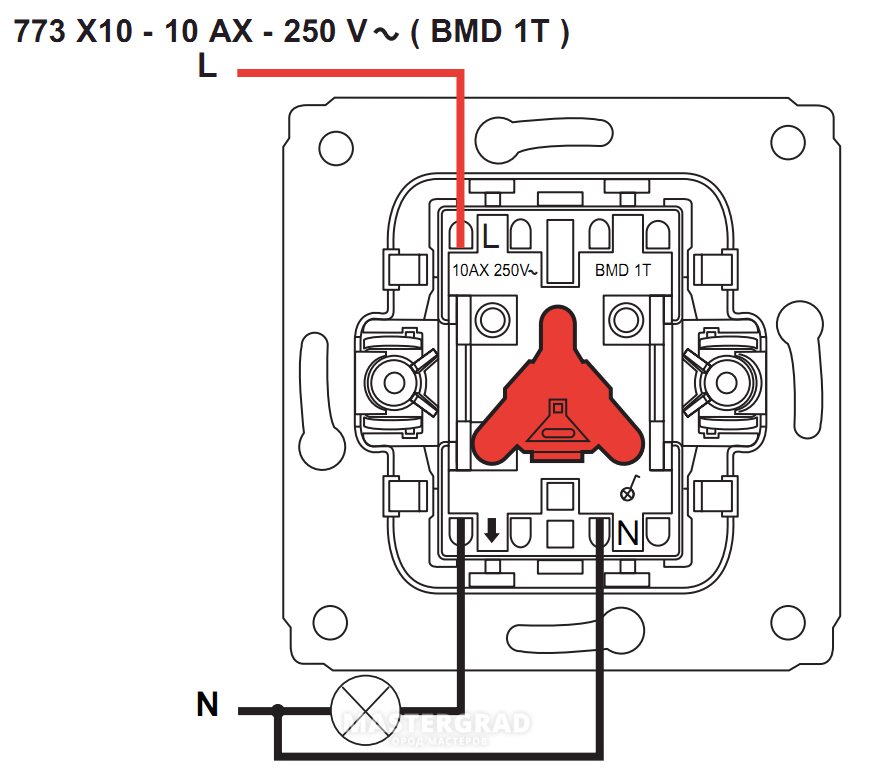

Выключатели, имеющие подсветку, подключаются тем же образом, что обычные. Любой человек, желающий прекратить ночные поиски выключателя, сможет доработать его даже не зная элементарных вещей по электрике. Прочтите статью и вы поймете, что все просто. Выключатель можно дополнить светодиодом по самым простым схемам. Отличие схем не только в комплектации, но и характеристике. К примеру, схема выключателя на светодиоде может не заработать по той причине, что установлена светодиодная лампа в светильники. Энергосберегающие лампы могут мерцать, тускло светиться при темном свете. Давайте рассмотрим недостатки и достоинства каждой схемы.

Схема подсветки выключателя на светодиоде и сопротивлении

Как правило, для подсветки выключателя достаточно установить светодиод по схеме, приведенной ниже.

Если выключатель «Выключен», ток движется через R1( любого типа, от 100 до 150 кОм), затем через светодиод VD2 (светится). VD2 защищен от пробоя напряжением диодом VD1. Для хорошего свечения подойдет R1, ток которого 3 мА. Если свет светодиода слишком слабый, нужно уменьшить сопротивление. VD1, VD2 –любой тип и цвет свечения. Чтоб самостоятельно рассчитать параметры применяемого резистора, следует вспомнить закон силы тока. Подсветка на светодиоде используется в случае, если установлен светильник с лампой накаливания. В случае если стоит энергосберегающая лампа, можно заметить мерцание, мигание в темноте. Если светильник использует светодиоды для освещения помещения, то такая схема работать не будет из-за того, что сопротивление в светильнике слишком велико. И создать его в выключателе очень трудно. Схема простенькая, но у нее есть недостаток – потребление 1 кВт*ч в месяц. Вот схема.

Концы, смотрящие вниз, подключаются к клеммам. Эта схема на скрутках и подойдет она тем, кто не имеет паяльник. Но лучше пропаять места скруток и заизолировать их и резистор.

Схема подсветки выключателя на светодиоде и конденсаторе

Чтоб увеличит КПД свечения, в схему можно включить конденсатор, а ток резистора R1 сократить до 100 Ом.

Отличие этой схемы от предыдущей в том, что конденсатор служит заменой резистору R1. R1 (100 – 500 Ом; 0,25 Вт) в свою очередь выступает в роли ограничителя тока заряда.

Из недостатков — большие габариты, из плюсов — малые энергозатраты, 0,05 Вт*ч в месяц.

Схема подсветки выключателя на неоновой лампочке

Такая схема лишена тех недостатков, которые присутствуют в вышеописанных схемах. Большим плюсом является то, что она подходит для светильников как на энергосберегающих и светодиодных лампах, так и лампах накаливания.

При разомкнутом выключателе ток движется через газоразрядную лампу HG1, которая светится и сопротивление R1 (любая мощность, но не менее 0,25 Вт; 0,5-1 Мом).

Газоразрядные неоновые лампы представлены широким ассортиментом, выбрать можно любую. На фото показаны лампа и резистор, имеющий номинал 200 кОм. Она была изъята из выключателя удлинителя компьютера «Пилот». Она встраивается в любой выключатель без дополнительной доработки. Такие лампы можно найти в электрочайниках, прибор с индикацией.

Такие лампы повсюду. Вы удивились? Все светильники дневного света используют стартер, это и есть неоновая лампа, встроенная в цилиндричный корпус. Какое количество стартеров в светильнике, такое и количество ламп. Чтоб извлечь ее оттуда, поверните цилиндр против часовой стрелки. Так же в корпусе имеется конденсатор, подавляющий помехи. При изготовлении подсветки он не нужен.

Если стартер был изъят из поломанного светильника, проверьте работоспособность лампы. Неонку лучше брать от стартеров нового типа, так как в старых стекло темнеет, что приводит к тусклому свечению.

Рекомендации по монтажу подсветки в настенный выключатель

Внимание! Прежде чем работать с выключателем, отключите питание электроэнергии. Если у вас возникла проблема с габаритами резистора, то есть он оказался большим и не помещается, замените его несколькими параллельно включенными малых размеров.

Когда резисторы соединены параллельно, мощность, которая рассеивается на одном резисторе, будет равна мощности, которая поделена на их количество. Их величина станет меньше и будет равняться величине, которая поделена на количество. К примеру, нам требуется резистор на 1 Вт, 100 кОм.

Переведем килоОмы в Омы, получим 1 кОм равен 1000 Ом. Следовательно, этот резистор можно заменить двумя, включенными в цепь последовательно, мощность каждого 0,5 Вт и номинал 50 кОм.

Если соединение параллельное, расчет проводится этим же способом. Отличие в том, что номинальное напряжение резистора равно значению, которое умножено на их количество. Например, чтоб заменить резистор на 100 кОм тремя меньшими, сопротивление каждого должно составлять 300 кОм. Во время монтажа конденсатор либо резистор следует подключать к фазному проводу. Это все потому, что токи, которые протекают через детали схемы, не выше пары миллиампер. Поэтому, специальных требований к качеству имеющихся контактов не предъявляется. Если коробок, в который будет вмонтирована схема, выполнен из металла, нужно позаботиться об изоляции проводов.

Во время установки выключателя навредить чему-то не получится, потому, как светильник выступает в роли ограничителя тока. Самое худшее, что может произойти, это выход из строя элементов, которые вы будете устанавливать. К примеру, если вы возьмете резистор с номиналом 100 Ом вместо 100 кОм, либо вообще его не установите.

Пошаговая инструкция по установке в выключатель подсветки

Нионки могут, как иметь цоколь, так и быть без него. У вторых выводы напрямую выходят из колбы. Следовательно, вид монтажа отличается.

Установка в выключатель неоновой лампочки с гибкими выводами

Обычно, длинны выводов, которые торчат из лампочки, не хватает для того, чтоб соединить их клеммами к выключателю, поэтому нужно их удлинить куском медного проводка. Применяемый провод может иметь как одну жилу, так и множество. Лучше всего припаять эти провода к выводам лампочки.

Прежде чем приступить к пайке, нужно зачистить провода и залудить эти места припоем. Потом соединить провода с припуском не менее 5 мм и спаять.

После пайки не забудьте заизолировать место, надев изоляционную трубочку или обкрутив пару витков изоляционной ленты.

Чтоб было удобно производить дальнейший монтаж, на конце проводка, который был припаян, при помощи круглогубцев создается кольцо, за которое будет закреплен вывод выключателя.

Как правило, производители делают выключатели белого цвета. На его фоне отлично видна подсветка и ночью и сверлить дополнительное отверстие под светодиод не потребуется.

Затем, припаиваем резистор к второму выводу лампы. А уже к нему кусочек провода по той же схеме, что и первый. Он нужен нам для подключения второго вывода выключателя.

Со вторым выводом проделываем похожую операцию. Изолируем место пайки трубочкой или изоляционной лентой, скручиваем колечко и присоединяем к второму выводу выключателя.

Подсветка смонтирована, подключена к электрической проводке. Работа почти завершена, нужно лишь сделать клавишу для включения подсветки.

Установка в выключатель неоновой лампочки с цоколем

Использование патрона для подсветки дело лишнее. Так как срок службы лампочки значительно больше, чем срок действия выключателя. Следовательно, вместо применения патрона просто припаиваем цоколь к проводам.

Для этого снимаем изоляцию с проводов, лудим их паяльником и делаем маленькие петли. После этого припаиваем к выводам на лампе.

От центрального контакта цоколя отходит провод, к нему необходимо припаять резистор на расстоянии 2-3 см от цоколя. Выводы делаются нужной длины, на их конце скручиваются петельки. Такую же операцию проводим со вторым выводом резистора.

Резьбовая часть цоколя, а так же резистор подлежат изолированию. Это делается при помощи изоляции либо термоусаживающей трубочки.

Либо предлагаю свой способ изоляции.

Многим знакома полихлорвиниловая трубочка. ЕЕ часто применяют при изоляции провода. Для того, чтоб кусочек трубки (кембрик) не слазил, его внутренний диаметр должен быть меньше, чем сам провод. Проблема возникает, в том, что такой кембрик трудно найти.

Существует не хитрый способ. Если подержать кембрик около 15 минут в ацетоне, он размягчится и легко оденется на деталь, которая превышает внутренний диаметр в 1,5 раза. Так мною были заизолированы новогодние лампы на гирлянду.

После того, как ацетон полностью испариться, кембрик примет свой первоначальный вид и плотно закрепится на проводе, цоколе лампы. Снять его не удастся, разве что опять применить ацетон для размачивания. Этот способ – аналог трубки для термоусадки, с тем отличием, что применять нагрев не требуется.

После всех проведенных работ подсветка устанавливается в коробку выключателя и подсоединяется к контактам.

Выключатели электроприборов с подсветкой

Выключатели, имеющие подсветку можно заметить на переносках, обогревательных приборах, электроприборах. Зачастую, такая подсветка состоит из неоновой лампы и резистора. Однажды довелось произвести ремонтные работы удлинителя «Пилот». В нем была треснувшая клавиша, которая выпала и не давала возможность его включить.

После того, как выключатель был разобран, я удивился. Токоограничивающего резистора в нем не было. Неоновые лампы не подключаются в ток 220 В без резистора, который служит ограничителем тока. Такой прибор в первые моменты работы выйдет из строя. На фото можно увидеть клавишу со стороны крепления неоновой лампы и лицевой.

Сопротивление, которое я промерял между выводом лампы и пружиной, равнялось 150 кОм. Этот выключатель имеет интересную конструкцию. Резисторы, а их два, установлены в отверстия в клавишах, прижаты пружиной к выводам лампы, что обеспечивает хороший контакт. Эти пружины прижимают подвижные контакты, находящиеся в выключателе. Когда выключатель включен, напряжение поступает на неоновую лампу.

Применение схемы подсветки для индикации

Подсветка служит еще для того, чтоб можно было отследить, работоспособен ли выключатель или нет. Если подсветка горит, а свет не включился, выключатель вышел из строя. Если же не работает подсветка, сгорела лампочка индикации.

Вариант схем подойдет для индикации любых приборов, электрических цепей. Допустим, при подключении лампы к предохранителю можно узнать, когда он сгорит. Если электроприбор не имеет индикации, ее можно встроить. Таким образом, легко будет отслеживать, работает ли прибор.

По материалам сайта: ydoma.info

Практические рекомендации по выбору выключателя


Выключатель — устройство, которое используется человеком ежедневно и эксплуатируется в активном режиме, а потому важно уметь его правильно выбирать. Ниже приведем практические рекомендации по выбору выключателя, которые помогут приобрести надежное и долговечное устройство.

Выключатель: как работает устройство


В ассортименте современных магазинов электротехники выключатели представлены в широчайшем разнообразии. Разные модели отличаются друг от друга формой, дизайном, исполнением. Чтобы не растеряться в этом многообразии, выбрать и купить выключатель качественный, удобный и безопасный в эксплуатации, нужно знать, как он работает.


Любые выключатели, любого вида и исполнения, выполняют одну ключевую функцию: они размыкают/замыкают цепь освещения. Конструкция устройств при этом может быть различной и меняться в зависимости от показателей нагрузки, которую должен выдерживать выключатель, выполняемых им функций, специфики монтажа.

Обращаем внимание на способность выдерживать нагрузки


Собираясь заказать выключатели для своего дома или квартиры, обратите внимание на такие характеристики, как ток и напряжение. Большая часть всех выключателей, представленных на рынке, рассчитана на диапазон напряжения от 110 до 250 вольт. Данное значение считается универсальным, модели с этим диапазоном можно устанавливать в квартирах и домах и безопасно эксплуатировать.


Однако нельзя упускать такую характеристику выключателя, как способность выдерживать определенную нагрузку. Чтобы правильно подобрать устройство по этой характеристике, нужно предварительно провести расчеты, в которых будут учтено количество осветительных приборов, обслуживаемых выключателем.


Большинство моделей выпускается со следующими показателями:

  • 250 вольт 10 ампер;
  • 250 вольт 16 ампер.


Чтобы рассчитать, какую нагрузку способен будет выдержать прибор, следует применить простую формулу: 10 Х 250 = 2500 Ватт, или 2,5 КВт. Таким образом, можно узнать, что выключатель способен обслуживать до 25 лампочек с мощностью до 100 Ватт. А если к нему подключить большее количество ламп или меньшее, но с итоговым значением мощности, превышающим полученное при расчетах, то устройство сгорит.


Конечно, в наши дни лампы накаливания используются все реже, потребители делают выбор в пользу светодиодных моделей, однако расчет максимальной нагрузки лучше всего провести и только потом приступать к выбору выключателей.

Изучаем строение основания


Чтобы купить выключатель надежный и долговечный в эксплуатации, при его выборе обязательно нужно уделить внимание материалу изготовления основания устройства. Обычно оно изготавливается из двух материалов: пластика или керамики.


Пластиковое основание способно выдерживать нагрузку до 16 ампер и этого значения вполне достаточно, чтобы выключатель качественно выполнял свою функцию и обслуживал освещение в небольшой комнате дома или квартиры.


Основание из керамики выдержит нагрузку в 32 ампера, есть модели с керамическими основаниями, способные выдерживать и большее значение нагрузки. Выключатели с керамическим основанием рекомендуются для монтажа в больших по площади помещениях, в которых предполагается задействовать значительное количество приборов освещения или светотехнику повышенной мощности.


Чтобы определить выключатель по типу основания, обязательно рассчитайте максимальную нагрузку!

Учитываем фактор влажности


Чтобы эксплуатация устройства была безопасной, при его выборе следует учесть степень влажности помещения. Способность выдерживать воздействие влаги обозначается сочетанием букв IP, после которого идут цифры. Чем больше эти цифры, тем лучше выключатель переносит контакт с влагой.


Для спален, гостиной, прихожей можно выбрать модели со значением IP 20, для ванной комнаты и кухни подойдут выключатели с маркировкой IP 44, если прибор будет обслуживать уличную систему освещения и располагаться в месте, где не исключен его контакт с осадками (снегом, дождем), то рекомендуется устанавливать устройства со значением IP 55.

Выбор выключателя по принципу включения


По принципу включения выключатели делятся на два типа: механические и электронные. Электронные модели имеют свою классификацию и бывают сенсорными или дистанционного управления.


Механические выключатели


Механические выключатели— это классика, такие устройства оснащены одной или несколькими клавишами, включаются или выключаются механическим воздействием (путем нажатия) и выполняют только одну функцию: размыкают или замыкают электрическую цепь.


По исполнению механические модели бывают самыми разными: с кнопками, рычагами, ручками, диммерами, шнурками. Но от исполнения их функциональность не меняется, они будут выполнять одну задачу, включать и отключать освещение.

Сенсорные устройства


Включаются и выключаются за счет сложного механизма, реагирующего на прикосновения. Имеют интересный дизайн, но вот удобством в эксплуатации не отличаются, так как сенсоры достаточно капризны, требуют аккуратного и бережного обращения.


Ранее производители предлагали потребителю сенсорные модели, реагирующие на звук. Но на практике такие выключатели оказались малоэффективными, потому что срабатывали на любой громкий шум.

Электронные, дистанционные выключатели


Современные модели, пользующиеся спросом и популярностью у покупателей. Выключать и включать свет после установки такого выключателя пользователь сможет с помощью пульта, то есть точно так же, как и телевизор. Кроме того, дистанционные устройства могут иметь функцию настройки яркости освещения, используя которую можно отрегулировать свет в помещении до максимально комфортных показателей.


Дополнительно с электронным выключателем можно установить датчики движения, которые будут реагировать на перемещение людей по пространству и включать свет при входе в помещении или отключать освещение тогда, когда в комнате нет никого. Это полезная инновация, помогающая существенно сократить энергозатраты, но ее установка потребует серьезных расходов.

Выбор между одноклавишными или многоклавишными моделями


Одноклавишными и многоклавишными бывают обычные механические выключатели. По количеству клавиш выбрать устройство достаточно просто: нужно просто запомнить, что одна клавиша в приборе будет обслуживать один контур освещения. Соответственно, такой выключатель можно установить только на один осветительный прибор.


Модели с двумя, тремя клавишами размыкают/замыкают несколько контуров, поэтому их устанавливают для обслуживания люстр с большим количеством ламп, в помещениях, в которых используется несколько осветительных приборов, для управления освещением в смежных комнатах.

Выбор по типу монтажа


Тип монтажа у выключателей может быть наружным или внутренним. Если в помещении установлены подрозетники и выполнена скрытая проводка, то устанавливать нужно выключатели внутреннего монтажа.


Если выключатель планируется расположить на стене и проводка в комнате открытого исполнения —выбирайте устройства наружного монтажа.

Что лучше: модели с подсветкой или без?


Главное преимущество выключателей с подсветкой заключается в том, что они хорошо видны в темноте. Но наличие подсветки в выключателе может негативно сказаться на яркости освещения светодиодных ламп. Поэтому при выборе моделей с подсветкой нужно уделить внимание их качеству и типу подсоединения проводов.


Подсоединение проводов в выключателях с подсветкой выполняется с помощью клемм или зажимов. Профессионалы признают более надежным классический вариант, с клеммами.

Бренд, дизайн, цена


Рекомендации по этим критериям мы давать не будем, так как они зависят от предпочтений владельца дома или квартиры, его финансовых возможностей, необходимости подобрать выключатель под конкретное стилистическое решение интерьера.


С выбором по дизайну у покупателя точно не возникнет никаких проблем: производители предлагают модели разного цвета и даже авторские вариации, имитирующие настоящий хрусталь, натуральное дерево, другие интересные фактуры.


Бренд и цена определенное значение имеют, так как покупая выключатели дешевые, от неизвестного и непонятного производителя, вы рискуете приобрести устройство небезопасное и неудобное в эксплуатации.


Надеемся, практические рекомендации, собранные в статье, помогут вам грамотно выбрать качественный выключатель. А быстро найти нужную модель легко в онлайн каталоге сайта Werkel.pro.

Как установить выключатель света

Через несколько секунд после этого фото я понял, что у меня большая проблема. Обязательно прочитайте Шаг 4, чтобы понять, почему установка этого выключателя света только начинается.

Как установить выключатель света? Это кажется достаточно простым. Просто подойдите прямо туда и установите его. Без проблем.

Я напоминаю Шарлотте и Кристиану около 2000 раз в год выключать свет в подвале после кормления кошек. Иногда они помнят, иногда не очень.

Как бы то ни было, каждую ночь мне приходится спускаться в подвальное хранилище, которое находится примерно в 8 лигах под водой, и проверять.

Раствор. Установите новый датчик освещения с датчиком движения. На первый взгляд установка выключателя света кажется простой. Черт возьми, даже на задней стороне коробки это показано в 3 простых шага.

За исключением того, что это не так просто, если вы не делали этого раньше. В конце поста у меня есть список из 4 ошибок, которые делают этот простой проект… сложным. Но сначала давайте начнем с основных шагов по установке выключателя света.

Как установить выключатель света

Прежде чем вы сможете установить выключатель света, вам понадобится выключатель света. В данном случае я устанавливаю датчик движения с таймером и кнопкой включения/выключения , которую вы видите выше. Процесс более или менее одинаков для диммера или трехпозиционного переключателя с некоторыми незначительными поворотами. Подробнее о них в следующем посте.

  • При установке нового выключателя освещения сначала отключите питание этого выключателя.

  • Шаг 1:

    Найдите и отключите питание выключателя света, который вы хотите заменить.

    Видите, это просто, вот мой блок питания. Просто прочитайте цыплячью царапину, а затем выключите выключатель.

    Если вы еще не наклеили этикетку на коробку выключателя, сейчас самое подходящее время. Просто начните отключать размыкатели, и когда ваша жена/муж начнет орать на вас… , тогда вы поймете, что нашли размыкатель телевизионной вилки.

    В данном случае я заменяю выключатель в кладовке подвала. Электрический щит находится в той же комнате. Я знаю, что нашел правильный, потому что свет гаснет.

  • Клянусь… мы делаем уборку в нашем доме. Этот старый выключатель света необходимо заменить датчиком движения.

  • Шаг 2:

    Снимите крышку со старого выключателя света и проверьте питание линии с помощью тестера напряжения.

    Да, я знаю, что ты убил власть. Вы все равно должны проверить с помощью тестера напряжения. Альтернативой является электротерапия.

    Не стесняйтесь ругать меня за грязную крышку в комментариях, но это одна из причин, по которой я заменяю переключатель датчиком движения. Больше никаких грязных рук, прикасающихся к свету.

  • Следите за проводами, чтобы знать, куда они идут при установке нового выключателя света.

  • Шаг 3:

    Ослабьте клеммы (винтовые штучки) на старом выключателе и снимите проводку.

    Хорошо. Итак, вы проверили мощность, и вы в порядке. Вы открутили старую крышку переключателя и вытащили только переключатель. Теперь нужно открутить провода от клемм.

    Если на данный момент вы не уверены, отключилось ли электричество… вам предстоит выяснить это лично.

    Если вы заменяете выключатель, вы можете увидеть некоторые другие провода, спрятанные за существующим выключателем. Оставьте этих маленьких поросят дома. Они, вероятно, несут энергию в другие части вашего дома. Просто беспокойся о том, что подключено к выключателю света. (если у вашего переключателя есть лишний «белый» провод, соедините его с другими «белыми» проводами.)

  • Операция. .. «Ты доктор». Помните ту игру??? Поперечный рычаг? Серьезно?

  • Шаг 4:

    Подсоедините новый выключатель к существующим проводам питания и нейтрали.

    Если вы Mac Daddy, как и я, и купили модный новый таймер или что-то в этом роде, то вы, вероятно, заметите, что у него нет клемм.

    Вместо этого из него выходят три провода, которые вам нужно будет соединить с существующими проводами питания с помощью гаек.

    Вы также можете обнаружить, что ваш энтузиазм по поводу этого «маленького» проекта быстро угасает, когда вы понимаете, что ваш новый переключатель не влезет в старую коробку!!! Мать дальнобойщик!

    «Вам понадобится лодка побольше  электрическая коробка» — Броуди из «Челюстей»   (извините, ребята, «Челюсти» — это старый фильм про акулу, которая всех съела)

  • ‘9000 выключатель. Отлично работает и детям нравится!

  • Шаг 5:

    Снова включите питание. Тест. Выключите питание. Запечатайте все обратно.

    Итак, здесь произошло то, что исходная электрическая коробка была слишком мала для нового и гораздо большего выключателя. Не говоря уже о том, что теперь было на три гайки больше, чем раньше, потому что в новом переключателе не использовались клеммные винты.

    Я пошел в Home Depot и поговорил с Уэйном. Он порекомендовал эту новую коробку, которую они снабдили огромным дополнительным пространством, которое я называю «коляской»

    В новой коробке было много места. Единственным недостатком было то, что мне пришлось отсоединить все провода, чтобы установить его.

4 Ловушки, которые усложняют установку выключателя света

1. На вашей панели выключателя нет маркировки — В итоге вы тратите час на то, чтобы понять, как начать. Назовите их всех сегодня! Один раз и готово.

2. У вас нет настоящих инструментов для зачистки проводов . Таким образом, вы пытаетесь использовать универсальный нож и несколько плоскогубцев, но в конечном итоге вы повреждаете провод или, что еще хуже, порезаете себе кровь на всем протяжении вашего нового переключателя. [Был там… сделал это. Купить инструмент для зачистки проводов]

3. Коробка слишком маленькая . Я столкнулся с этой проблемой, просто выполняя этот проект. Конечно, это требует немного больше работы, чтобы исправить, но это все еще довольно легко. Просто обратите внимание на размер коробки, прежде чем начать. Если он выглядит маленьким, вероятно, так оно и есть. Заранее подготовьтесь к установке нового.

4. Вы что-то неправильно подключили  — Например, в приведенном выше проекте я думал, что скрутил вместе три черных провода, но на самом деле один из них был подсоединен неправильно. Свет в рабочей комнате не горел, хотя мой новый выключатель работал нормально. Пришлось вернуться и тщательно перепроверить свою работу.

Если бы у меня было все, что мне нужно, я бы, наверное, поменял это примерно за час.

Во избежание разочарований подготовьте все необходимые материалы за день до того, как приступить к проекту. Вот фото всех инструментов, которыми я в итоге воспользовался.

Это отличный проект для начала изучения электрических проектов в вашем доме. Когда вы будете готовы к следующему уровню, пора приступить к обучению. Прочтите эти книги с практическими рекомендациями по электрике, которым я сам учился как установить выключатель света и многое-многое другое.

Cheers — Jason



Дополнительные ресурсы:

  • Дополнительные советы и статьи по электротехнике см. на странице категории «Электропроводка в подвале».
  • Ищете еще один отличный проект по созданию электростартера… Ознакомьтесь с разделом «Установка встроенных светильников за 7 простых шагов»
  • Для получения отличной статьи о добавлении новой розетки в существующую комнату посетите блог Лизы и Джона в разделе «Наш дом с нуля»
  • Видео YouTube для этого проекта. Посмотрите другие видео на моем новом канале YouTube. -экономия инструментов в наших домах, потому что они позволяют нам легко выключать свет, когда освещение не нужно.

    Пришло время обновить коммутатор? Этот программируемый переключатель освещения предлагает до 7 различных настроек плюс ручное управление.

    Здесь мы рассмотрим, как установить или заменить выключатели света. Почему вы можете захотеть это сделать? Во-первых, выключатели света изнашиваются из-за их частого использования. Когда они изнашиваются, они не работают или, что еще хуже, испускают искры. Выключатель света, излучающий искры, представляет опасность возгорания и поражения электрическим током и должен быть немедленно заменен.

    Еще одной причиной замены выключателя освещения является его лучшая функциональность. Как обсуждалось в Руководстве по покупке выключателей света, за последние годы выключатели прошли долгий путь. Сегодня варианты включают диммеры, переключатели с датчиком движения, таймеры, централизованное управление освещением и многое другое. Любой из этих вариантов может работать намного лучше в данном месте, чем обычный («однополюсный») выключатель света. (Однако вы не можете заменить однополюсный переключатель другим типом, требующим большего количества проводов, например трехпозиционным переключателем.)

    Внешний вид — еще одна причина для переключения выключателей. Проще говоря, новые выключатели света могут придать комнате современный вид.

    Осторожно: Перед работой с выключателем света отключите питание цепи — никогда не работайте с цепью под напряжением.

    Как заменить однополюсный выключатель света

    1-. После отключения питания переключателя используйте отвертку, чтобы снять пластиковую лицевую панель и отвинтить существующий переключатель от электрической коробки. Потяните переключатель наружу, не касаясь оголенных проводов. Используйте электрический тестер, чтобы проверить провода, идущие к существующему выключателю (или новые провода, предназначенные для выключателя), чтобы убедиться, что они не активны. Поместите один щуп на оголенный заземляющий провод внутри коробки и прикоснитесь другим щупом к каждой из проводных винтовых клемм переключателя или к оголенному концу черного провода, по которому к переключателю будет подаваться электричество. Напряжение не должно регистрироваться.

    2-. Как только вы убедитесь, что питание отключено от переключателя, используйте отвертку, чтобы отсоединить существующий переключатель (если он есть) от его проводов. Если провода подключены к клеммным винтам, поверните винты против часовой стрелки, чтобы ослабить их и отцепить провода. Если провода вставлены в клеммные отверстия на задней панели коммутатора, вставьте очень маленькую плоскую отвертку в паз рядом с отверстиями для винтовых соединений, чтобы освободить провода.

    3-. Выпрямите или, при необходимости, отрежьте самые концы проводов цепи, которые вы будете подключать к выключателю. Используйте инструмент для зачистки проводов, чтобы удалить 1/2 дюйма изоляции с концов проводов, если они еще не зачищены.

    4-. Ослабьте зеленый винт клеммы заземления на переключателе и с помощью острогубцев обмотайте оголенный или зеленый заземляющий провод от цепи по часовой стрелке вокруг него и затяните винт, чтобы зафиксировать провод на месте. Примечание. Если переключатель имеет собственный заземляющий провод, скрутите оголенный конец вместе с заземляющим проводом цепи с помощью пассатижей и закрепите его медной компрессионной втулкой или проволочной гайкой. Примечание. Если вы используете металлическую коробку, включите «перемычку» заземляющего провода от соединений заземляющего провода к коробке.

    5-. Если переключатель имеет клеммные винты, обмотайте провода схемы по часовой стрелке вокруг клеммных винтов таким же образом и затяните винты. . Неважно, какой провод к какой клемме идет. Если переключатель имеет только отверстия для вставных клемм сзади, убедитесь, что изоляция на 1/2 дюйма снята с конца каждого провода цепи, выпрямите каждый конец плоскогубцами и вставьте провода в отверстия для клемм (опять же , обратите внимание на латунную и серебряную стороны переключателя). Покачивайте все проводные соединения, чтобы убедиться, что они безопасны.

    Примечание: Если из корпуса нового выключателя выходят короткие провода, скрутите с помощью пассатижей оголенный конец зеленого провода по часовой стрелке с зеленым или оголенным проводом заземления цепи, а затем закрепите соединение проводом. орех. Затем соедините оголенные концы проводов переключателя с проводами цепи, скручивая их по часовой стрелке, и закрепите их гайками. Пошевелите провода, чтобы убедиться, что соединения надежны.

    6-. Установите переключатель правой стороной вверх. Сначала сложите провода за выключателем и аккуратно вставьте выключатель в коробку. Затем выровняйте коммутатор по вертикали, отрегулировав винты в монтажных пазах. Также убедитесь, что выключатель находится на одном уровне со стеной. Если это не так, выровняйте его, используя отломившиеся части гипсовых ушек переключателя, или используйте специальные шайбы, которые продаются для прокладки. Прикрутите переключатель к коробке.
