Как мультиметром определить полярность: Как определить и проверить полярность с помощью мультиметра

как определить где плюс и минус

Содержание

1. Виды полярности их назначение и отличия
2. Методы определения полярности
3. Визуально
4. С помощью мультиметра
5. Что будет если:
6. Подключить АКБ другой полярности
7. Перепутать полярность и подключить к клеммам авто

Попытка неправильного подключение аккумулятора к бортсети автомобиля может принести немало бед. Начиная с невозможности присоединения батареи к клеммам машины, которая влечет невозможность запуска двигателя, заканчивая вероятностью возгорания в подкапотном пространстве. Избежать этих последствий поможет знание расположения клемм у конкретной модели АКБ.

Виды полярности их назначение и отличия

Полярностью аккумуляторной батареи не совсем верно называется расположение клемм относительно края корпуса АКБ. Также не совсем корректны понятия прямой и обратной полярности, но оба термина укоренились в быту и даже перекочевали в техническую литературу.

За прямую полярность аккумулятора для легкового автомобиля (обычно емкостью менее 110 А*ч) принято такое положение выводов, при котором плюсовой вывод (если повернуть батарею клеммами к себе, обычно с этой же стороны находится и шильдик с техническими данными) находится слева, а минусовой справа. Такая конструкция характерна для источников питания, предназначенных для эксплуатации на отечественных автомобилях или машинах азиатских и североамериканских фирм. Все АКБ, выпускаемые в СССР, имели такое расположение.

При обратной полярности клеммы расположены наоборот – плюс справа, минус слева. Такие аккумуляторы применяются на автомобилях европейской разработки. Также существует универсальный конструктив – выводы симметричны, АКБ при установке можно развернуть любой стороной.

Фото и схема полярности батарей для легковых автомобилей.

У АКБ емкостью от 110 А*ч и выше, предназначенных для грузовых машин, автобусов и т.п., для определения полярности надо развернуть корпус (хотя бы мысленно) выводами от себя.

Фото и схема полярности батарей для грузовых автомобилей.

Тогда можно применить те же правила:

1. У прямополярных АКБ «+» слева, «-« справа.
2. У обратнополярных – отрицательная клемма слева, положительная справа.

Рекомендуем прочесть: Типы автомобильных аккумуляторов и их обозначение

Методы определения полярности

Если полярность аккумулятора неизвестна, ее можно узнать. Для этого есть разные пути.

Визуально

Чтобы не перепутать полярность клемм, производители делают их разного размера. Это не касается лишь старых отечественных батарей – тогда выпускались аккумуляторы одного вида, и этот вопрос не был актуален. На текущий момент у клемм под зажим плюсовой терминал делается несколько больше. Разность в размерах заметна визуально, но в случае сомнений диаметр клемм можно измерить (например, штангенциркулем).

Выводы АКБ разных стандартов.

Это правило применяетcя для двух стандартов:

• Евро – А;
• Азия — B.

Если контакты резьбовые, то они по полюсности не различаются. Надо попробовать другие способы определения, например, по маркировке выводов или обозначению в технической документации или на шильдике.

Маркировка может быть нанесена прямо на выводы или рядом с ними.

Обозначение положительного и отрицательного полюса на корпусе батареи.

Также надо поискать на корпусе аккумулятора или в сопроводительном паспорте следующие сведения.

Литера L в обозначении типа АКБ (6СТ-100VL) прямой полярности.

С помощью мультиметра

Самый надежный способ определения полярности – с помощью мультиметра в режиме вольтметра. Эти методом можно воспользоваться в случае сомнений или чтобы окончательно убедиться в правильности определения другими путями.

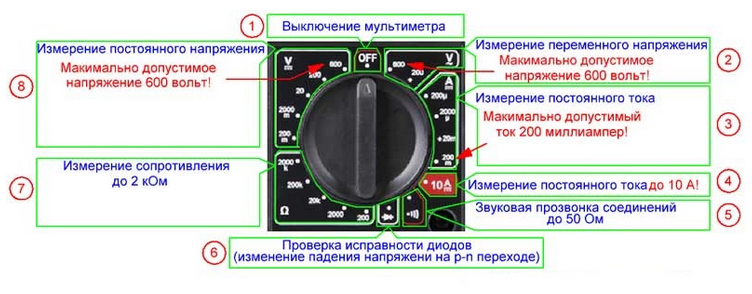

Мультиметр в переключен в режим вольтметра.

Если общий провод от разъема COM (обычно черный) подключить к предполагаемой минусовой клемме, а измерительный щуп (красный) к предполагаемой плюсовой, то на дисплее отобразится напряжение без знака перед цифрой. Если предположения не оправдались, и минусовой щуп подключен к плюсу (и наоборот), перед цифрой индицируется знак «минус».

Подробно о замерах в отдельной статье: Как мультиметром проверить какой заряд у аккумулятора

Также можно посмотреть видео.

Если мультиметра под рукой нет, можно попробовать определить полярность аккумулятора экзотическими способами. Например, опустив провода от батареи в неметаллический сосуд с подсоленной водой. Вокруг минусового вывода начнется выделение пузырьков. Также можно найти советы различить полюса батареи, воткнув два провода в сырую картофелину. Около плюсового проводника поверхность посинеет.

Определение полярности с помощью электролиза.

На выводы новых АКБ часто устанавливаются колпачки:

• на плюсовую клемму красный;
• на минусовую клемму синий.

Также на колпачках имеется обозначение полярности. Проблема только, что перед установкой в автомобиль колпачки снимаются, а в дальнейшем теряются. Поэтому ими в большинстве случаев возможно пользоваться только при первом подключении АКБ.

Батарея с маркированными защитными колпачками.

Что будет если:

Перед покупкой (а иногда после нее, если приобретена не та модель) у автовладельцев могут возникнуть вопросы. Особенно часто они появляются у начинающих автомобилистов.

Подключить АКБ другой полярности

В теории можно подключить к автомобильной бортсети аккумулятор любой полярности. Они не различаются по физическим и функциональным свойствам, разница лишь в положении выводов. Главное, соблюсти полюсность – плюсовой провод должен быть подключен к плюсовой клемме АКБ, минусовой («масса») – к минусу. Для этого батарею надо развернуть так, чтобы положительная клемма оказалась на стороне положительного провода, минусовая – со стороны провода к «массе».

На практике, скорее всего, придется столкнуться с тем, что длины присоединительных проводов не хватит, чтобы осуществить такое «перекрестное» подключение. Удлинять силовые кабели разъемным или даже болтовым соединением (не говоря уж о скрутке) – плохая идея. Добавочный контакт внесет дополнительную проблемную точку в высокотоковой цепи. Потенциально это еще одна возможность окисления места соединения, повышения переходного сопротивления, как следствие – перегрева и падения части напряжения (особенно при старте двигателя). Этот путь можно использовать только тогда, когда нет иного выхода. Минусовой провод в этом случае проще всего заменить, подключив его к корпусу в ближайшем удобном месте. Можно применить отрезок проводника, применяемого для «прикуривания» — он имеет достаточное сечение и изготовлен из меди. С плюсовым проводом так не получится, проблему придется решать другим способом.

Перепутать полярность и подключить к клеммам авто

Просчитать полные последствия неправильного подключения трудно. Схема бортсети имеет довольно сложную конфигурацию, и пути тока обратного направления неисповедимы. Есть потребители, не чувствительные к полюсности питания (лампы накаливания светосигнального оборудования), а есть весьма требовательные – в основном это бортовая электроника. Если цепи питания электронных устройств имеют защиту от переполюсовки (хотя бы диод на входе), то ничего не должно произойти. Если защиты нет, нарушение полярности приведет к сверхтоку (практически к режиму короткого замыкания), что в лучшем случае вызовет перегорание предохранителя. В худшем – перегрев проводов, оплавление изоляции, выход дорогостоящего прибора из строя.

Также изменение полюсности приведет к изменению направления вращения некоторых двигателей, но не стартера. Схема с последовательным возбуждением не изменяет направление от полярности питания, поэтому двигатель, возможно, запустится (если он карбюраторный в старом автомобиле, где роль электроники сведена к минимуму). Но лучше этого не делать – встречное включение аккумулятора и генератора приведет к выходу из строя одного или сразу обоих источников питания, к оплавлению силовых проводов, а в худшем варианте – к возгоранию.

Поэтому при покупке батареи надо обращать внимание не только на емкость и токоотдачу. Если купить АКБ с неправильной полярностью и попытаться ее все же подключить, денежные потери могут намного превысить стоимость собственно аккумулятора.

4.5. Методы определения неизвестных параметров . Самоучитель по радиоэлектронике

4.5.1. Определение полярности электролитического конденсатора

Очень легко сделать ошибку при установке на плату электролитических конденсаторов, особенно импортного производства, так как справочную информацию по ним найти трудно, а на корпусе полярность не всегда указана. В этом случае удобно воспользоваться схемой, приведенной на рис. 4.17, которая позволит легко определить полярность конденсатора по минимуму тока утечки. Утечка замеряется косвенным методом по падению напряжения на резисторе R после окончания заряда подключенного конденсатора.

Напряжение, подаваемое с блока питания, не должно превышать допустимое рабочее для конденсатора. При неправильном подключении полярности конденсатора утечка будет в 10-100 раз больше по сравнению с правильным. Эти измерения проводят при помощи вольтметра с большим входным сопротивлением.

Рис. 4.17. Схема для определения полярности электролитического конденсатора

4.5.2. Определение емкости конденсатора

Маркировка конденсаторов при помощи цветового кода применяется достаточно редко. Значение емкости обычно пишется на корпусе прибора. Однако размер надписи на миниатюрных компонентах поверхностного монтажа столь мал, что ее невозможно прочесть. Иногда же маркировка неразборчива (из-за некачественной печати) или даже ошибочна и на классических компонентах. Чтобы с достаточной точностью определить емкость конденсатора, можно собрать простую схему генератора импульсов, показанную на рис. 4.18.

Рис. 4.18. Схема генератора импульсов

Вначале измеряют частоту генератора с эталонным конденсатором или, по крайней мере, с конденсатором известной емкости, а затем его заменяют компонентом, емкость которого требуется определить. Повторно измеряют частоту и определяют требуемый параметр с помощью простого соотношения. Такую схему можно без труда смонтировать на макетной плате, снабженной разъемом для подключения осциллографа.

4.5.3. Определение полярности выводов светодиодов

Светодиоды, как и все полупроводниковые диоды, имеют различающиеся выводы (анод и катод), требующие определенной полярности рабочего напряжения. Но в некоторых случаях установить расположение выводов непросто из-за отсутствия единого стандарта на маркировку. Например, не всегда можно полагаться на разные длины выводов (вывод анода обычно длиннее, чем катода) или на их внешний вид. Попытки определить тип электродов, рассматривая внутренность прозрачного корпуса светодиода, также не всегда приводят к успеху.

Для определения полярности выводов следует использовать мультиметр в режиме измерения сопротивления. Прежде всего, нужно сопоставить цвет используемых проводов с полярностью напряжения на выходных гнездах прибора. При инверсном подключении мультиметр не даст никаких показаний: сопротивление диода слишком велико. При правильной полярности поданного напряжения (отрицательный полюс источника соединен с катодом) обычно индицируется значение 1,6–1,8 кОм и наблюдается слабое свечение. Когда применяются однотипные светодиоды, достаточно установить полярность выводов для одного из них.

Наконец, при отсутствии мультиметра можно изготовить импровизированный тестер, используя батарейку и резистор, который подбирается так, чтобы обеспечить надежное зажигание светодиода при правильной полярности подключения без превышения допустимого тока (рис. 4.19).

Рис. 4.19. Тестер светодиодов

4.5.4. Определение цоколевки биполярного транзистора

В радиолюбительской практике часто бывает необходимо определить расположение выводов транзистора (например, импортного), а справочника под рукой нет. Особые трудности возникают при использовании маломощных транзисторов, у которых выводы не имеют маркировки. В этом случае цоколевку транзистора можно определить следующим способом.

Сначала с помощью омметра найдите вывод базы транзистора и определите его структуру. На омметре нужно установить предел измерения х10 и поочередно подключать его щупы к паре выводов, передвигаясь по кругу.

Обнаружив при подключении, что сопротивление между выводами мало (сотни ом), перенесите минусовый щуп омметра к оставшемуся свободным третьему выводу. Если омметр также зафиксирует малое сопротивление, значит, вывод, к которому оставался подключенным плюсовой щуп омметра, является базой, а структура транзистора — n-р-n.

Если будет зафиксировано большое сопротивление, поменяйте местами щупы. Резкое уменьшение сопротивление свидетельствует о том, что базой транзистора является вывод, к которому подключен минусовый щуп омметра, а сам транзистор имеет структуру р-n-р.

Может случиться, что вы не обнаружите вывод, который по указанной методике определяется как вывод базы. Это будет означать, что транзистор, скорее всего, неисправен.

Определив вывод базы, подключите щупы омметра к оставшимся двум выводам в произвольной полярности, принимая, что коллектором в данный момент является вывод, с которым соединен плюсовой щуп (для n-p-n транзистора) или минусовой (для р-n-р транзистора). Затем подключите к выводам базы и предполагаемого коллектора постоянный резистор сопротивлением 30–50 кОм.(Отсчитав показания омметра, измените полярность его подключения и повторно подсоедините указанный резистор между выводами базы и предполагаемого коллектора. После этого вновь отсчитайте показания омметра. Вывод транзистора, на котором сопротивление при подключении резистора меньше, и будет коллектором, а оставшийся неопознанным вывод — эмиттером.

Следует иметь в виду, что плюсовым выводом омметра, входящего в состав мультиметра, обычно является общий вывод прибора.

4.5.5. Определение полярности источника постоянного тока

Ремонт различных устройств не всегда производится в мастерской, поэтому довольно часто под рукой не оказывается даже тестера (мультиметра). А нужно, скажем, определить полярность элемента питания, у которого стерлась маркировка (например, батарей с гибкими выводами, применяемых в технике связи). В таких условиях рекомендуется пользоваться следующими способами.

В стакан наливают теплую воду и растворяют в ней столовую ложку поваренной соли. Затем в воду опускают концы проводов, подключенных к выводам батареи. У провода, соединенного с отрицательным выводом батареи, будут интенсивно выделяться пузырьки газа (рис. 4.20а).

Сырой клубень картофеля разрезают на две части и в одну из частей со стороны среза втыкают на расстоянии 15–20 мм друг от друга провода от зажимов батареи, зачищенные от изоляции. Около провода, соединенного с положительным полюсом батареи, картофель окрасится в зеленый цвет (рис. 4.20б).

Рис. 4.20. Определение полярности источника постоянного тока с помощью раствора поваренной соли (а), картофеля (б), пламени свечи (в), самодельного индикатора (г)

Два проводника, подключенных к источнику более высокого напряжения, вводят в пламя свечи. Под действием напряжения пламя свечи станет низким и широким, а на отрицательном электроде появится тонкая ленточка сажи (рис. 4.20в).

Для постоянного пользования можно изготовить простой индикатор для определения полярности неизвестного источника. Он представляет собой стеклянную трубочку, закрытую пробками, с пропущенными внутрь нее электродами (держатели спирали), взятыми от перегоревшей электролампы (рис. 4.20 г).

Для заполнения полости трубочки готовят раствор селитры (1 часть) в воде (4 части). К этому раствору добавляется такой же объем смеси из глицерина (5 частей) и раствора фенолфталеина (0,1 части) в винном спирте (1 часть).

Такой индикатор служит годами. У отрицательного полюса содержимое трубочки окрашивается в красный цвет, а если напряжение источника переменное, то оба электрода приобретают розовый оттенок. Чтобы вернуть прибор в исходное положение, достаточно встряхнуть трубочку.

4. 5.6. Определение параметров неизвестного трансформатора

В радиолюбительской мастерской всегда найдется несколько трансформаторов, которые остались от старых приборов, но сохранили свою работоспособность. Вот только характеристики устройства или утеряны, или забыты. Но это не беда.

Чтобы определить параметры неизвестного трансформатора, нужно поверх его обмоток выполнить вспомогательную обмотку из нескольких витков (N1) медного изолированного провода диаметром 0,12-0,4 мм. Затем, измеряя сопротивление обмоток омметром, надо определить обмотку с наибольшим сопротивлением и, считая ее первичной, подать на нее напряжение U1 сети переменного тока порядка 50-100 В. Вольтметр, включенный в цепь вспомогательной обмотки, покажет при этом напряжение U2. Число витков N1 в обмотке, включенной в сеть, легко определить из известного соотношения.

Коэффициент трансформации между этими обмотками равен отношению N2/N1. Точно так же можно определить число витков и коэффициенты трансформации других обмоток. Точность расчетов по этому методу зависит от точности показаний вольтметра и от количества витков вспомогательной обмотки: чем больше витков, тем выше точность.

4.5.7. Определение внутреннего сопротивления стрелочного прибора

Для расчета элементов схемы при конструировании измерительных приборов необходимо знать характеристики самого стрелочного прибора. Сопротивление рамки магнитоэлектрического микроамперметра может быть измерено простым и безопасным способом. Для этого следует собрать цепь, состоящую из прибора РА, сопротивление рамки R_вн, которого нужно определить, переменного добавочного резистора R_доб, батареи питания GB, шунтирующего резистора R_ш и выключателя SA (рис. 4.21).

Рис.  4.21. Измерение внутреннего сопротивления прибора

Сопротивление добавочного резистора R_доб подбирают при отключенном R_ш таким образом, чтобы стрелка прибора отклонилась на всю шкалу. Затем параллельно рамке прибора подключают шунтирующий резистор переменного сопротивления R_ш, значение которого выбирают с таким расчетом, чтобы стрелка прибора отклонилась на половину шкалы. При данном условии ток в рамке будет равен току, протекающему через R_ш, то есть R_вн = R_ш. Затем шунтирующий резистор можно отключить и измерить его величину с помощью омметра.

Подобным способом можно определить внутреннее сопротивление измерительного генератора, а также выходного каскада усилителя НЧ. К выходу ненагруженного устройства нужно подключить ламповый вольтметр, показания которого записывают при отсутствии нагрузки на выходе. Затем к выходу генератора (усилителя) подключают сопротивление такой величины, чтобы показания вольтметра уменьшились вдвое. Внутреннее сопротивление генератора на данной частоте будет точно равно величине сопротивления подключенного резистора.

4.5.8. Определение параметров коаксиального кабеля

Одним из основных параметров высокочастотного кабеля является волновое сопротивление. Обычным омметром его не измерить — для этого нужен специальный прибор. Сам кабель (отечественного производства) не имеет маркировки, и если вы не знаете его тип, то, воспользовавшись штангенциркулем, легко сможете определить волновое сопротивление с помощью несложных вычислений.

Для этого нужно снять внешнюю защитную оболочку с конца кабеля, завернуть оплетку и измерить диаметр внутренней полиэтиленовой изоляции. Затем снять изоляцию и измерить диаметр центральной жилы. После этого результат первого измерения разделить на результат второго: при полученном отношении примерно 3,3–3,7 волновое сопротивление кабеля составляет 50 Ом, при отношении 6,5–6,9-75 Ом.

Вторым важным параметром является удельное затухание. Эта величина характеризует потери уровня сигнала при его прохождении через один метр кабеля и позволяет сравнивать кабели разных марок. Затухание тем сильнее, чем больше длина кабеля и выше частота сигнала. Удельное затухание измеряется в децибелах на метр (дБ/м) и приводится в справочниках в таблицах или на графиках.

На рис. 4.22 приведены зависимости удельного затухания коаксиальных кабелей разных марок от частоты. Пользуясь ими, можно подсчитать затухание сигнала в кабеле на любой частоте при известной его длине.

Рис. 4.22. Удельное затухание коаксиальных кабелей

Обозначение отечественного коаксиального кабеля состоит из букв и трех чисел: буквы РК обозначают радиочастотный коаксиальный кабель, первое число показывает волновое сопротивление кабеля в омах, второе — округленный внутренний диаметр оплетки в миллиметрах, третье — номер разработки. Из графика видно, что удельное затухание зависит от толщины кабеля: чем он толще, тем удельное затухание меньше.

Зная длину кабеля, можно перевести затухание (в децибелах) в относительное ослабление уровня сигнала на выходе, воспользовавшись табл. 4.1.

4.5.9. Расчет волнового сопротивления линии

Для практического определения волнового сопротивления любой неизвестной линии передачи, от коаксиального кабеля до пары скрученных проводов, нужно воспользоваться измерителем индуктивности и емкости. Волновое сопротивление линии с малыми потерями определяется по формуле:

где Z— волновое сопротивление, Ом; L — индуктивность закороченной линии, Гн; С— емкость разомкнутой линии, Ф. Для расчета необходимо выполнить измерение индуктивности закороченного участка линии длиной 1–5 м, а затем измерить емкость этого же участка, разомкнутого на конце. При меньшей или большей длине отрезка линии погрешность измерения увеличивается.

Например, волновое сопротивление сетевых шнуров питания лежит в пределах 30–60 Ом, большинства экранированных микрофонных шнуров — 40–70 Ом, телефонной пары — 70-100 Ом.

led — Определите полярность IrED с помощью мультиметра

Задавать вопрос

спросил
3 года, 7 месяцев назад

Изменено
22 дня назад

Просмотрено
780 раз

\$\начало группы\$

У меня есть инфракрасный светодиод в составе ИК-передатчика, и я хочу определить его полярность. Поскольку устройство не имеет маркировки, найти его техническое описание не представляется возможным. И, поскольку это инфракрасное излучение, о том, чтобы увидеть, как оно светится, также не может быть и речи.

Используя мой мультиметр с настройкой диода, я подключаю положительный вывод мультиметра к одному из контактов устройства, который мы назовем выводом 1. Затем я подключаю отрицательный вывод мультиметра к другому выводу (вывод 2). Делая это, я измеряю падение напряжения ~ 1,3 В. Затем я меняю провода местами и измеряю падение ~ 0,5 В. К сожалению, я не знаю, что делать дальше, так как оба направления дают мне чтение.

Можно ли по этим показаниям определить его полярность? И если да, то какая полярность?

Спасибо за ваше время.

• светодиод
• диод
• инфракрасный

\$\конечная группа\$

12

\$\начало группы\$

Направление с более низким падением напряжения, вероятно, является прямым направлением. Причина, по которой вы получаете падение напряжения в обратном направлении, вероятно, заключается в том, что при обратном смещении ваш светодиод ИК-излучателя становится фотодиодом, чувствительным к той же длине волны ИК-излучения. Если вы можете получить другой сильный источник ИК-излучения, посветите на него, пока он смещен в обратном направлении, и посмотрите, изменится ли оно.

Это похоже на этот вопрос:
ИК-излучатель в обратном смещении?

\$\конечная группа\$

Зарегистрируйтесь или войдите в систему

Зарегистрируйтесь с помощью Google

Зарегистрироваться через Facebook

Зарегистрируйтесь, используя электронную почту и пароль

Опубликовать как гость

Электронная почта

Требуется, но не отображается

Опубликовать как гость

Электронная почта

Требуется, но не отображается

Нажимая «Опубликовать свой ответ», вы соглашаетесь с нашими условиями обслуживания, политикой конфиденциальности и политикой использования файлов cookie

.

Как проверить на обратную полярность с помощью мультиметра

Этот сайт содержит партнерские ссылки на продукты. Мы можем получать комиссию за покупки, совершенные по этим ссылкам.

0
акции

• Поделиться

• Твит

Электрическая система вашего дома важна для более комфортной жизни. Однако если электромонтажные работы выполняет новичок, возможны риски, в том числе переполюсовка. Хотите знать, что означает обратная полярность? Читайте дальше.

Устранение неполадок 12 вольт RELAY быстро

Пожалуйста, включите JavaScript

Устранение неполадок. Реле 12 вольт.

Определение обратной полярности

В розетках может возникнуть обратная полярность, если электрическую проводку проводит неопытный электрик. При этом некоторые из ваших домашних розеток могут вас ударить током, что достаточно болезненно и рискованно.

Если ваши розетки имеют обратную полярность, нейтральный провод подключается к правильному положению горячего провода. В этом случае в вашей розетке всегда есть протекающее электричество. Даже ваш прибор выключен. Вы можете этого не знать, но это опасно.

Проверка обратной полярности с помощью мультиметра

Хотите проверить обратную полярность с помощью мультиметра? Вы можете выполнить следующие шаги.

1. Подключите черный провод к среднему входу в нижней части мультиметра. Затем вы можете подключить красный провод к правому входу. Теперь вы можете включить мультиметр, повернув ручку посередине в положение «Напряжение переменного тока».
2. Один провод можно поместить в более длинное вертикальное отверстие розетки. Это нулевой нейтральный контакт. Вы также можете разместить другой провод на более коротком вертикальном отверстии, которое представляет собой горячий контакт на 120 вольт. Если ваш мультиметр показывает показания, значит, полярность правильная, поскольку напряжение передается от горячего контакта к нейтральному.
3. Поместите один провод в отверстие нейтрали, а другой — в отверстие заземления. Если ваш мультиметр не показывает показания, обратной популярности нет. Таким образом, напряжение перемещается между нейтралью и заземлением. Оба имеют нулевое напряжение.

Почему обратная полярность опасна?

Важно, чтобы нейтральный и горячий провода были подключены к правильным клеммам в электрической розетке или цепи вашего дома. В противном случае возникнет обратная полярность, которая может вас шокировать. Это может даже привести к потенциальной опасности для вашего дома.

При обратной полярности в вашей розетке все еще течет ток, когда ваши приборы должны быть выключены. Между тем, даже при отсутствии тока, если вы случайно коснетесь повреждения или неправильной части устройства, могут произойти несчастные случаи. Неправильная полярность в электрической розетке может привести к возгоранию, поражению электрическим током и короткому замыканию. Даже простой торшер небезопасен при обратной полярности.

Еще одним недостатком обратной полярности является то, что это может привести к повреждению ваших приборов, а также других электронных устройств. Если живое напряжение присутствует в неправильном месте цепи, это заставит устройство оставаться под напряжением, даже если оно уже выключено. Существует также высокая вероятность поражения электрическим током и перегрева.

Что вызывает обратную полярность?

Обратная полярность может представлять опасность для вашей электрической системы. Это может повредить ваши приборы, устройства и даже причинить вред вам и вашей семье. Некоторые из его причин включают в себя:

• Обратная полярность может произойти, если белый и черный провода были перепутаны в цепи или между двумя розетками в одной цепи.
• Неправильно подключать черный провод к серебряному винту. Точно так же белый провод не следует соединять с проводом, идущим к латунному винту.
• Это может произойти, если и белый, и черный провода неправильно подключены к электрощиту.
• Обратная полярность возникает, если визуально трудно определить, где белый, а где черный провод в старой электрической цепи. Между тем, легко определить горячий провод с помощью VOM, тестера неона, электрического тестера или цифрового мультиметра, проверив ток или напряжение между одним проводом и землей.
• Другая причина — когда кто-то не знает правильных соединений для многопроводной ответвленной цепи или красного провода в 3-проводной цепи.
• Возможна обратная полярность при наличии ошибок в проводке в цепи. Примером этого является неожиданное появление тока на нейтральном проводе в электрической цепи.

Неправильная полярность может нанести вред вашему дому. Если не принять быстрых мер, это может привести к пожару и другим опасностям, которые в конечном итоге могут принести вам сожаления и разочарования. Это также может привести к смерти. Конечно, вы не хотите, чтобы эти потенциальные проблемы произошли. При этом вы должны быть достаточно ответственными, чтобы исправить свою обратную полярность как можно скорее.

Другим решением является проверка обратной полярности с помощью мультиметра. Вы можете выполнить шаги, упомянутые ранее, чтобы определить, есть ли неисправная проводка или соединение в вашей электрической системе. Важно узнать, есть ли обратная полярность, чтобы убедиться, что ваш дом защищен от огня и других возможных опасностей.

Проверка полярности

Проверка полярности необходима для проверки правильности электрического подключения. С помощью этого теста можно определить, закреплены ли установленные в системе выключатели в токонесущем проводнике, а не в нейтрали. Если вы не знаете полярности, вы можете получить удар током, особенно в процессе обслуживания.

Что еще более важно, вы также должны знать, как использовать мультиметр для определения обратной полярности. При этом вы можете безопасно устранить повреждение в вашей электрической цепи или розетке. Кроме того, вы и ваша семья также защищены от несчастных случаев со смертельным исходом, вызванных обратной полярностью.
