Как правильно проложить проводку в деревянном доме под гипсокартон

Монтаж скрытой электропроводки под гипсокартон

При проведении ремонта, или чистовой отделки стен, все чаще применяются листы гипсокартона. Если отбросить маленький недостаток — уменьшение габаритов помещения за счет толщины материала, этот способ наиболее удобен: он не такой трудоемкий, как покрытие стен штукатуркой.

Если вы решили выбрать для отделки именно такой вариант, необходимо знать, как правильно прокладывать электропроводку под фальшстенами.

Существует 3 основных способа монтажа ГКЛ на стену, каждый из них предполагает различные способы организации энергоснабжения.

1. Поклейка листов на стену с помощью клеевых составов. Мало чем отличается от простой штукатурки, но укладывать провод в стену несколько проще. А вот установка подрозетников в гипсокартон в этом случае — задача посложнее.
2. Установка гипсокартона на металлические профили без изолирующей прокладки. Кабель прокладывается в пространстве между базовой стеной и ГКЛ.
3. Монтаж листов на профили, но под гипсокартон укладывается тепло-шумоизоляция. В этом случае, кабели прокладываются особым способом, с учетом выбранного материала изоляции.

Во 2 и 3 случаях, монтаж розеток в гипсокартон не представляет сложности.

Существует еще один вариант. Он нестандартный, но встречается достаточно часто:

Помещение уже отделано гипсокартоном, на нем есть декоративное покрытие (краска, обои), и существует электросеть с розетками и выключателями. А вам понадобилось установить еще несколько точек подключения (розетки 220 вольт, локальная сеть Ethernet, кабель для телевизора). Возможно ли провести работы, не повреждая чистовой слой? Если у вас есть схема крепления листов гипсокартона — никаких проблем.

Инструменты и материалы

В перечне указаны все возможные принадлежности. Вы можете уменьшить их количество, при обеспечении общей пожарной и электрической безопасности.

• Гофр для укладки кабеля. Желателен при монтаже между ГКЛ и базовой стеной. Может быть пластиковым или металлическим. Последний применяется в случае, если утеплитель изготовлен из материала, поддерживающего горение.
• Вместо гофра можно использовать кабельный короб, но это излишество, с точки зрения затрат.
• Силовой кабель. При укладке в гофр, допускается один слой изоляции, если проводка без гофра — изоляция должна быть трехслойная.
• При монтаже в базовую стену (штробление) — достаточно двойной изоляции.
• Кабель заземления, для создания дополнительной системы уравнивания потенциалов. Профили под гипсокартоном следует заземлить.
• Фурнитура для фиксации кабеля (гофра): клипсы, пластиковые втулки для отверстий в профиле, стяжки.
• Установочные коробки под гипсокартон или обычные монтажные коробки, если ГКЛ приклеены к стене.
• Приспособление для проделывания отверстий в профиле и гипсокартоне — так называемые «балеринки», или коронки. Разумеется, дрель.

Особенности монтажа проводки под ГКЛ

Универсальной методики не существует, поэтому мы рассмотрим технологии, в зависимости от способа укладки листов. Монтаж электропроводки под гипсокартон начинается с составления подробного плана. На стену наносятся предполагаемые места укладки ГКЛ, с учетом стыков и возможного применения крепежных саморезов. Точки установки розеток и выключателей должны планироваться на расстоянии не менее 20 см от края листа. Такие же требования относятся к металлическим профилям. Линии монтажа профиля также рассчитываются с учетом прокладки кабеля.

Затем производятся замеры, и план переносится на бумагу. После установки листов гипсокартона, вам не придется искать все коммуникации наугад.

Гипсокартон клеится на стену

Поскольку этот способ мало чем отличается от обычной штукатурки, прокладка кабеля выполняется аналогично. В стенах проделываются штробы. Глубина закладки может быть меньше, чем при штукатурке, но между оболочкой кабеля и внутренней стороной ГКЛ должен быть слой замазки не менее 5 мм. Укладывать листы непосредственно на проводку нежелательно. Гипсокартон менее прочен, в сравнение со штукатуркой, есть риск механического повреждения кабеля.

Далее выбираем способ монтажа подрозетников в гипсокартон.

• Если коробка фиксируется на листе, в базовой стене проделывается углубление с запасом по диаметру не менее 2 см. В этом случае нет никаких сложностей с укладкой кабеля: он замуровывается в штробу, монтажный конец укладывается кольцом на дно углубления как можно глубже. Это делается для того, чтобы не повредить провод при сверлении отверстия в ГКЛ.

Отверстие проделывается аккуратно, как только круг отделился от листа, дрель останавливается. Свободный конец кабеля продевается в отверстие коробки, подрозетник закрепляется в гипсокартоне.

Важно! Приклеивая гипсокартон к стене, надо следить за тем, чтобы в районе установки коробочки не было монтажного клея (штукатурки) в радиусе 20 см от центра отверстия.

Иначе технологические пазы для установочных винтов будут замурованы, и вы не сможете прикрутить коробочку.

• При использовании обычных монтажных коробок (под алебастр), технология схожая. Только отверстие в ГКЛ сверлится заранее, по разметке. Диаметр больше размера подрозетника на 10–15 мм. Кабель укладывается, как обычно, с запасом для соединения. Перед монтажом листа, вокруг углубления в базовой стене наносится клей для гипсокартона. После установки ГКЛ, излишки штукатурки убираются, отверстие получается монолитным, без зазора между стеной и гипсокартоном.

После чего коробочка усаживается на алебастр, как в обычную отштукатуренную стену.

Сверление отверстий под коробочки с углублением в базовую стену, после приклеивания гипсокартона нежелательно. С вероятностью 100% вы повредите подготовленный кабель.

Гипсокартон монтируется на металлические профили без изоляции

В этом случае проводка прокладывается в произвольном порядке между гипсокартоном и стеной.

В металлическом профиле проделываются отверстия. Края необходимо обработать наждачной бумагой, чтобы не повреждалась изоляция. Затем кабель протягивается согласно заготовленной схеме.

Вне зависимости от того, укладывается кабель с трехслойной изоляцией, или он находится в гофре, при протяжке через профиль, в отверстия желательно установить втулки. Из можно изготовить из обрезков полипропиленовой трубы.

Важно! Линии пересечения кабеля и профиля должны быть нанесены на схему. Саморезы, которые вкручиваются в гипсокартон, не должны располагаться ближе, чем в 10 см от кабеля.

В противном случае, шуруп может попасть в кабель и устроить короткое замыкание. Или через шуруп на весь профильный каркас может попасть фаза (еще один довод в пользу заземления профиля).

По этой же причине, электропроводка под гипсокартоном должна располагаться как можно дальше от гипсокартона.

Что лучше: теплый пол или батареи?

Теплый полБатареи

Установка розеток в гипсокартон выполняется обычным способом.

Меры безопасности простые: перед монтажом плит, проводку следует отвести от места предполагаемого сверления отверстия. Потом ее несложно будет найти через дырку под коробочку.

Еще один способ укладки кабеля — закрепление на несущей стене с помощью клипс. В этом случае, можно закрепить профиль на стене с технологическими промежутками, через которые и пройдет провод. Вероятность повреждения в этом случае минимальна. Разумеется, все разрывы профиля необходимо обозначить на разметке, чтобы не вкручивать саморезы в пустоту.

Вертикальная прокладка еще проще: кабель крепится к профилю с помощью клипс, или нейлоновых стяжек.

Между ГКЛ и базовой стеной прокладывается утеплитель

Технология монтажа такая же, как в предыдущем случае, но с обязательным соблюдением мер пожарной безопасности. Если в качестве изоляционного материала используется минеральная вата, или иной негорючий материал — дополнительных требований нет. Просто утеплитель аккуратно укладывается вокруг кабеля. Если материал пожароопасный, кабель укладывается в гофр из металла или пластика, не поддерживающего горение. Установка втулок желательна, как и в предыдущем разделе.

Такие-же правила применяются при укладке кабеля за гипсокартоном в деревянном доме. Правила устройства электроустановок также предусматривают прокладку стальных труб, в которые заводится проводка.

Сэндвич: стена — клей — утеплитель — клей — гипсокартон

При использовании жесткого утеплителя, который сам является конструкционным материалом, металлический профиль не требуется. В этом случае монтаж проводки в гипсокартоне выполняется по несущей стене. Утеплитель клеится с воздушным зазором, либо в нем вырезаются каналы для проводки.

Сверху на изоляционный материал клеятся листы. Если толщина сэндвича позволяет, установка подрозетников в гипсокартон выполняется с креплением на несущую стену.

Прокладка дополнительной проводки под уже готовую отделку ГКЛ

Как протянуть провод, и установить подрозетник под смонтированный гипсокартон? Все зависит от того, что находится между стеной и листами.

• Если гипсокартон приклеен на стену — придется прорезать чистовую поверхность и делать неглубокие штробы. В этом случае надо будет восстанавливать лицевой слой (красить или клеить полосу обоев).
• При монтаже на профиль — задача упрощается. Разумеется, необходимо знать схему размещения металлических направляющих. Чтобы не портить верхнюю часть стены, силовой кабель можно завести снизу, из-под плинтуса. Сначала сверлится отверстие для подрозетника. Затем по отвесу определяется место ввода кабеля (плинтус в этом месте временно демонтируется). В подготовленную дырку опускается веревка с отвесом, которая вытягивается из нижнего отверстия для ввода кабеля. Провод крепится на веревке, и вытягивается наверх.

Далее — обычная схема: установка коробочки любым способом. Вводной кабель протягивается под плинтусом до распределительного щитка.

• Если между гипсокартоном и стеной находится мягкий утеплитель — вместо веревки можно воспользоваться стальной проволокой (которая остается после монтажа гофры). С жесткими плитами изоляции такой метод не работает.

Учитывая неконтролируемое положение кабеля под ГКЛ, рекомендуется использовать гофру. В крайнем случае, провод с трехслойной изоляцией.

После прокладки дополнительной проводки, обязательно внесите изменение в действующую схему энергоснабжения. Иначе при проведении ремонта вы повредите новый кабель.

Безопасная электропроводка в деревянном доме: не миф, а реальность

Как сделать безопасную электропроводку в деревянном доме?

Самым популярным материалом для строительства дачных домов было и остается дерево. Которое, при всех своих многочисленных достоинствах имеет один серьезный недостаток, – является, как говорят пожарные, «сгораемым материалом».

Пожарная статистика свидетельствует – более половины возгораний в деревянных домах возникает из-за неисправной электропроводки. На практике основной причиной неисправностей и последующего короткого замыкания чаще всего становится нарушение целостности изоляции проводов в электропроводке. Как правило, это происходит либо из-за повышенной нагрузки на провода либо из-за механических повреждений изоляции.

Отчего так происходит?

Большинство доморощенных «мастеров на все руки», в целях экономии времени, сил и средств, прокладывают скрытую электропроводку по деревянным основаниям, смело пряча ее за обшивку потолка, под облицовку стен, за плинтуса, в пустоты перекрытий и втолковывая «неразумному клиенту, что именно так и нужно поступать.

Запомните! Монтировать скрытую электропроводку в деревянных домах, используя гофрированную трубу ПВХ, пластиковый короб НЕЛЬЗЯ!

Почему?

На самом деле, причин несколько. Ниже мы рассмотрим две наиболее типичные ситуации, возникающие при эксплуатации электропроводки в деревянном доме.

Во-первых. В процессе прокладки кабеля электрик может незначительно нарушить изоляцию проводов, причем контрольные электроизмерения повреждений могут и не зафиксировать.

Однако при подключении всего необходимого электрооборудования электропроводка начинает функционировать в режиме максимальной нагрузки. Естественно, такая эксплуатация, вызывающая усиленный нагрев кабеля или провода, неминуемо ослабляет изоляцию, из-за чего возникает короткое замыкание в электропроводке.

Достаточно тонкие стенки пластиковых труб и ПВХ-коробов из не в силах выдержать замыкание без перегорания, следовательно, замыкание, увы, неизбежно повлечет за собой возгорание.

Во-вторых. Скрытая электропроводка с использованием гофрированной трубы или короба ПВХ, проложенная в пустотах деревянных стен, перекрытий и полов, – объект повышенного внимания со стороны нередких в деревянных домах грызунов, стремящихся «попробовать на зуб детали ваших коммуникаций.

Для мышей, а тем более, для крыс не составит труда перегрызть достаточно тонкую трубу или короб из ПВХ, оголив жилы проводов, последствием чего является короткое замыкание в скрытой электропроводке.

Ситуация усугубляется тем, что в пустотах стен и перекрытий деревянных домов со временем скапливается огромное количество древесной пыли. Как результат – малейшая искра приводит к возгоранию. Самое страшное, что сразу определить место возгорания и ликвидировать его практически невозможно, поскольку процесс горения, происходящий ЗА стенами и перекрытиями, скрыт от глаз. Поэтому даже залив водой и пеной все вокруг, быстро потушить пожар вы все равно не сможете.

Можно ли избежать этих проблем?

На первый взгляд, если производить прокладку электропроводки в деревянном доме согласно требованиям СНиП, ПЭУ, проблем не возникнет. Однако на деле не все так просто. Прежде всего, потому, что требования ПУЭ в отношении монтажа электропроводки в деревянных строениях чрезвычайно жесткие. Кстати, именно жесткость нормативов чаще всего и вынуждает «доморощенных электриков их нарушать.

Тем не менее, прокладка пожаробезопасной электропроводки в деревянном доме – мероприятие реально выполнимое, при этом вы можете сами выбрать, какую именно использовать проводку.

В нижеприведенной таблице представлены виды электропроводок и способы прокладки проводов и кабелей согласно условиям пожарной безопасности.

Рассмотрим подробнее все виды пожаробезопасной электропроводки в деревянном доме.

Скрытая электропроводка

Хотя большинство компетентных источников на данную тему не рекомендуют монтаж скрытой проводки по сгораемым, в нашем случае, деревянным конструкциям, однако при условии соблюдения требований пожарной безопасности и отсутствия проблем с финансами такую проводку сделать можно.

Ниже мы приводим нормативный документ (ПЭУ-6) в его части, касающейся прокладки скрытой проводки внутри помещений.

По сути, способов пожаробезопасной прокладки скрытой проводки в деревянном доме всего два.

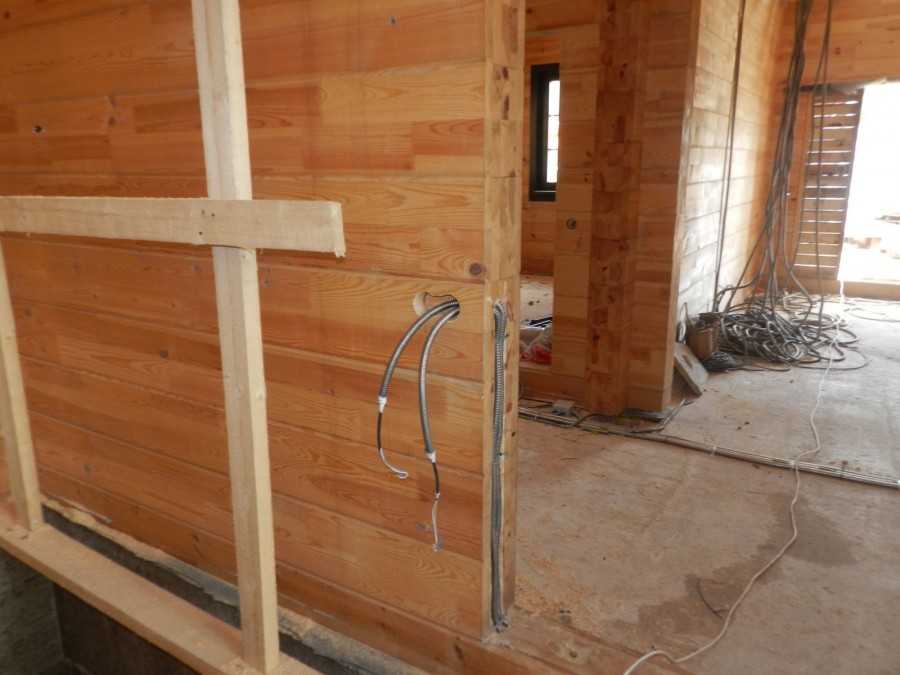

Один из них – прокладка скрытой электропроводки при помощи металлического рукава (трубы). Главное достоинство этого способа заключается в том, что в случае возгорания металлическая труба защитит прилегающие конструкции от огня.

При использовании данного способа проводки вам необходимо будет соблюсти несколько жестких условий: для защиты стенок трубы от коррозии она должна быть изнутри окрашена либо оцинкована. Для защиты изоляции кабеля от острых кромок, получающихся при нарезке труб, на их концы необходимо одеть специальные пластиковые заглушки. Плюс, для такой проводки вам понадобится просверливать в толще стен углубления в виде каналов, в которые, собственно, и укладываются затем металлические трубы.

Оптимальный вариант для такого варианта проводки – медные трубы. Благодаря тому, что трубы из меди гнутся достаточно легко и их можно прокладывать без специальных инструментов, монтаж проводки хоть в какой-то мере упрощается. Однако за простоту и удобство вам придется платить высокую, в буквальном смысле, цену – медные трубы стоят очень недешево.

В соответствии с ГОСТ Р 50571.15–97 (МЭК 364 5 52 93): п. 522.3.2, трубы следует укладывать с незначительным уклоном, чтобы обеспечить возможность вытекания конденсата. Но будьте готовы к тому, что на практике проверить качество монтажа металлических труб, тот же угол наклона или герметичность соединений, крайне затруднительно, если не сказать невозможно.

Второй способ прокладки скрытой электропроводки в деревянном строении – по слою штукатурки (намету) толщиной не менее 10 мм со всех сторон.

Способ вроде бы простой, однако при его использовании возникает вопрос: каким образом соблюсти нормативы ПЭУ относительно сменяемости электропроводки. Как вариант, можно замонолитить электрокабель в штукатурку, предварительно упаковав его в гофру. Формально, конечно, нормативы ПЭУ будут соблюдены, но по факту перетянуть жесткий провод будет уже невозможно.

Более того, ни один специалист не сможет спрогнозировать, как поведет себя штукатурка на деревянных поверхностях через некоторое время. Не пойдут ли трещины? Не начнет ли она отваливаться? Не говоря уже о том, что на красивых деревянных поверхностях толстый слой цементного раствора будет смотреться, по меньшей мере, странно.

Следует подчеркнуть, что оба этих способа достаточно затратные и по средствам, и по усилиям, и по времени. Плюс, требуют планирования электропроводки еще на этапе строительства.

Открытая электропроводка

— Проводка в электротехнической гофрированной трубе

Этот способ предполагает протягивание кабеля в гибкую гофрированную трубу из специального пластика, не поддерживающего горение. В одну трубу можно поместить два или больше кабелей.

К недостаткам данного способа относится, прежде всего, его неэстетичность – вряд ли вам понравится перспектива «украсить свой дом несколькими рядами гофрированных трубок. С учетом количества электроприборов в современном доме таких рядов может быть 5-7! Кроме того, поскольку гофрированную трубу с протянутым в нее кабелем практически невозможно проложить ровно, «по струнке», все ее изгибы и провисания также не добавят шарма вашему жилищу.

Еще один минус: гофрированная труба – отличный «пылесборник», удалить из которого накопившуюся пыль весьма затруднительно.

— Проводка в электротехнических коробах (кабель-каналах)

При этом способе кабель укладывают в специальные короба (кабель-каналы) из не поддерживающего горение пластика и закрывают защелкивающимися крышками.

Основная проблема при использовании данного способа связана с неизбежной усадкой деревянного дома. В среднем она составляет 1 см на 1 м высоты дома, причем эти значения приведены для домов из качественного клееного бруса, усадка которых минимальна. На практике это означает, что усадка в три сантиметра (для типового двухэтажного дома) сдавит все короба, крышки слетят, сами короба треснут. Как результат – проводку придется переделывать!

Во-вторых, чтобы аккуратно и ровно установить пластиковые короба потребуются определенный навык и сноровка. Прибавьте сюда проблемы с фурнитурой – увы, производители предлагают довольно скудный ассортимент поворотов, углов, заглушек, стыков, без которых аккуратно установить кабель-каналы практически невозможно.

Еще один существенный недостаток электропроводки в кабель-каналах – ее скучный, офисный вид.

К достоинствам данного способа можно отнести его дешевизну, минимальные трудозатраты и возможность в будущем легко произвести любые изменения.

— Проводка открытым кабелем

Последним мы рассмотрим наиболее оптимальный из всех способов прокладки электропроводки в деревянном доме – проводка открытым кабелем.

Естественно, при использовании незащищенного открытого кабеля говорить об эстетике помещения тоже не приходится. Мало того, что сам кабель в обычной изоляции (к примеру, наиболее распространенный ПУНП) выглядит довольно уныло, так под него еще необходимо будет установить прокладку из асбеста или металла, выступающую со всех сторон не менее чем на 10 см.

Однако есть и другой способ. Это так называемая ретро проводка на изоляторах. Ее основные достоинства – возможность соблюдения всех необходимых требований безопасности, плюс, оригинальный, чрезвычайно популярный в последнее время дизайн интерьера в стиле ретро.

Подробнее о монтаже такой проводки вы узнаете из нашей следующей статьи.

Дополнительная информация по теме:

• Как наносить грунтовку глубокого проникновения на гипсокартон
• Чем приклеивать декоративный камень из гипса на гипсокартон
• Какой нужен профиль для гипсокартона потолка видео
• Какие инструменты нужны для работы с гипсокартоном и профилем
• Что лучше покрасить стены или поклеить обои на гипсокартон

Как обработать поверхность → Отделка помещений → Как правильно выбрать краску → Технологии обработки поверхностей → Выравниваем и отделываем стены → Выбор и нанесение грунтовки → Удаление с поверхности → Натяжные потолки и технологии→ Обзоры и отзывы

Как правильно монтировать систему электроснабжения деревянного дома

Для обеспечения отдельно стоящего дома инженерными системами, снабжающими жилище электроэнергией, необходимо выполнить наружные и внутренние электромонтажные работы. Энергоснабжение деревянных домов имеет свои особенности, вызванные высокими коэффициентами воспламеняемости, поддержки процесса горения и быстротой сгорания древесины.

Электромонтаж в деревянном доме должен выполняться по особым правилам и с особой тщательностью. Квалификация монтажников в данном случае занимает не последнее место, но это не единственное условие качественного проведения работ. Еще до начала строительства планируется и закладывается электрика в доме, подготавливается отдельная часть общего проекта, раздел электрообеспечения.

Проектирование и рабочие чертежи

Электромонтаж в деревянном доме начинается с разработки проекта, когда производится планирование нагрузок, размещение осветительных приборов, бытовой техники, розеток и выключателей, поливных систем и другого оборудования, требующего подачи электричества. Рассчитывается количество и состав применяемых материалов, выбирается метод устройства электрической сети.

Внутренняя электропроводка может скрываться в плинтусах, кабелегонах, гофрированных и обычных пластмассовых и резиновых, а также в стальных трубах. Своевременное создание схем и чертежей позволяет на этапе производства общестроительных работ принять меры для устройства надежной проводки.

Создание наружной сети

Для того чтобы электричество поступало в дом, необходимо проложить кабель от основной питающей линии до щита, расположенного в доме. Осуществить эту задачу возможно одним из двух методов прокладки:

• воздушным;
• подземным.

Прокладка линий под землей требует проведения земельных работ, она является более трудоемкой, но и более безопасной, а также более привлекательной с точки зрения внешнего вида. Подземный электромонтаж в деревянном доме производится с помощью силового провода, выполненного из меди.

Воздушный способ требует значительно меньше времени и денежных затрат. Используется самонесущий кабель. При этом сечение жил и их количество в нем определяются на этапе проектирования в соответствии с требуемой проектной мощностью и количеством фаз.

И в первом, и во втором случае ввод производится через металлическую гильзу. После подключения к щитку приступают к устройству внутренней разводки.

Работа внутри помещений

Сборка и навеска щитка производится в соответствии с требованиями проектной мощности. Его устанавливают в специальных сухих помещениях, с имеющимся свободным доступом. Его схема должна включать автоматические выключатели и защитные устройства.

Их количество, мощность, состав и даже производители определяются проектной документацией. После сбора щитка и соединения его с питающим кабелем прокладывают проводку, которая бывает двух видов:

• открытая;
• скрытая.

Электромонтаж деревянных домов должен производиться исключительно профильными компаниями, в штате которых работают квалифицированные специалисты со значительным стажем работы, именно в этой области.

Зачастую причиной возгорания становится именно некачественный монтаж, в результате которого гибнет имущество, страдают люди.

Наименее опасной считается открытая проводка. Стоимость ее значительно ниже, чем цена работ и материалов при скрытой проводке. Однако внешний вид не всегда устраивает владельцев помещений и в этом случае применяются специальные технологии для скрытой прокладки кабелей.
