Как правильно соединить провода в распределительной коробке

Главная / Ремонт своими руками / Распределительная коробка для электропроводки

Содержание

• 1 Поиск и ремонт распредкоробок
• 2 Ремонт:

Как правильно соединить провода в распределительной коробке. Изначально для квартиры предоставляется одна жила, к которой подключается распределительный щиток. Чтобы от щита не вести провод под каждую розетку или люстру используется распределительная коробка. Обычно в квартиру от щита идет всего 3 или 4(если есть электрическая плита) провода. Таким образом, можно разделить нагрузку на отдельные автоматы. К тому же в чрезвычайном случае повреждения провода у вас будет недоступна только одна линия, и вы не останетесь без электричества вообще. Наладка распределительных коробок нужно уметь производить, иначе однажды можно остаться без электричества, каждый хозяин должен уметь делать такую работу.

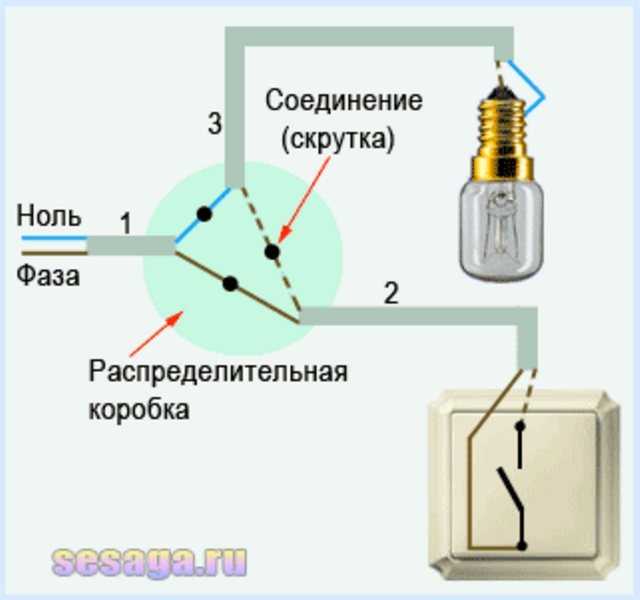

В квартире к этим проводам подключаются распределительные коробки. Если вы сами подключаете распределительную коробку, прежде всего, ознакомьтесь с правилами подключения.

На одной линии может быть несколько таких распределителей, которые между собой подключаются перемычкой. Для электрической плиты ставится отдельный автоматический выключатель и берется отдельный медный провод, обычно сечение такого провода составляет 6 миллиметров. Ремонт распредкоробок проводится по особой схеме и в каждом отдельном случае она одинаковая, нет каких особых инструкций – одна и самая главная это техника безопасности.

Поиск и ремонт распредкоробок

Отладка распределительных коробок начинается с поиска. Многие по несколько часов ищут, так как устанавливают их не самостоятельно и прячут под слоем штукатурки, обоями или другими элементами декорирования. Часто ремонт распределителя необходим только через десятилетия после ремонта. За такое время можно поменять несколько квартир. Если вы сами делаете ремонт, оставляйте пометки на всякий случай. Как найти: Чаще всего распределитель находится над выключателем света. Если ее там не оказалось, то придется простукивать стену на предмет пустот. Около коробки удар будет глухим. Когда вы найдете коробку необходимо подсчитать количество розеток и встроенных светильников.

Открывайте коробку: Скрутки светильников меньше по размеру, один кабель питания обозначает, что коробка единственная, два говорит о наличии второй коробки. Сравните количество проводов с количеством розеток и светильников. Возможно, розетки подключены последовательно, будьте внимательны. Бывает, что для розеток устанавливают отдельный распределитель. Прежде чем касаться коробки и приступать к поискам или ремонту распределительной коробки внимательно ознакомьтесь с техникой безопасности — от этого зависит ваша жизнь! Лучше всего использовать специальный инструмент.

Ремонт:

Основная причина поломки в низкоквалифицированном монтаже или износ самой проводки, особенно при использовании алюминиевой проводки. Если место скрутки имеет следы горения, искрит или вы чувствуете запах горелой резины необходимо зачистить это место и соединить их при помощи специальных клеммников. Если провод сломался и его длины не хватает, необходимо его удлинить специальным способом — нарастить. Если произошло замыкание необходимо восстановить изоляцию.

Ремонт распределительных коробок 2015-08-25

Как подключиться к существующему электрическому проводу — Electric Hut

Перейти к содержимому

Предыдущий Следующий

• Посмотреть увеличенное изображение

Знание того, как правильно подключиться к существующему электрическому проводу , чтобы добавить устройство, является чрезвычайно важным навыком для электрика, подрядчика или домовладельца. Нередко возникает задача расширить существующую цепь, чтобы добавить дополнительную розетку, свет или что-то еще. Такая схема требует, чтобы вы подключались к существующей системе электропроводки, чтобы получить питание там, где вам нужно. Хотя сам процесс сращивания прост, существует множество способов, которые применимы только в определенных ситуациях.

В этой статье мы обсудим ситуации, в которых вам может потребоваться сращивание проводов, как это делается в различных ситуациях, и, наконец, я расскажу о некоторых реальных ситуациях, с которыми я сталкивался на протяжении многих лет.

В большинстве случаев всегда следует делать все возможное, чтобы подключиться к какой-либо клеммной колодке. Эти полосы могут быть на вашей главной панели, в распределительной коробке или, может быть, на одном терминале внутри вашей розетки. При этом по-прежнему приемлемо подключаться к существующему кабелю, если это сделано правильно и соответствует местным правилам.

Вот несколько примеров ситуаций, в которых электрик должен знать, как подключиться к существующему проводу.

• Дополнительные розетки – Гораздо проще подключиться к существующей розетке, чем прокладывать проводку обратно к основному выключателю. Обычная практика заключается в том, чтобы найти ближайшую к нужному месту розетку и проложить проводку оттуда.

• Новое или измененное освещение – Как и в случае розеток, иногда желательно добавить новое освещение в комнату или помещение. Самый быстрый способ — подключиться к существующему набору проводов поблизости.

• Промышленное оборудование  – Я много работаю с промышленным оборудованием и видел случаи, когда мне приходилось расширять токовую цепь на новую область. При условии, что нагрузка не перегружала цепь, это выполнялось сращиванием проводки.

В большинстве устройств, упомянутых выше, используется клеммное соединение, закрепленное на винте. Типичная бытовая розетка будет иметь 3 клеммы: одну для нейтрали, одну для фазы и одну для земли. Если ваша цель — подключиться к одному из этих проводов, лучший способ — это подключите второй провод к клемме . Имейте в виду, что клемма должна быть рассчитана на такую ​​ленту и выдерживать провода. Я видел много розеток с 5 проводами на одиночных клеммах, которые вот-вот должны были отвалиться. Не перегружайте терминалы.

Вы также можете приобрести так называемый «терминал расширения». По сути, это полоса или блок, который позволяет прокладывать несколько кабелей. Благодаря использованию винтового или подпружиненного механизма такой терминал обеспечит правильное подключение ко всем вашим устройствам.

Клеммы следует размещать в изолированном корпусе , и это, безусловно, самый безопасный способ подключения к существующей схеме. Кроме того, они обеспечивают удобные контактные точки для устранения неполадок и легко расширяются по мере необходимости.

Один из самых популярных способов присоединения нового кабеля к существующему — использование проволочных гаек или соединителей. Они представляют собой безопасный способ соединения с существующим кабелем и обеспечивают изолированное соединение между несколькими проводами.

Чтобы подключить существующий провод с помощью разъема, просто отрежьте кабель в том месте, где он должен быть сращен. Зачистите оба конца, а также конец нового кабеля, который вы хотите добавить. Наденьте проволочную гайку соответствующего размера на три троса. Закрутите проволочную гайку на месте и убедитесь, что провода не выходят.

Использование проводных соединителей таким образом обычно используется в домашних условиях. Несмотря на простоту установки, не всегда легко воткнуть измерительный провод в разъем, чтобы считать напряжение. При этом я видел много таких и в коммерческих приложениях.

Как и в случае с клеммными колодками, важно правильно использовать имеющиеся под рукой инструменты. Вы не хотите перегружать проволочную гайку, протягивая внутрь 3 троса. Кроме того, вы должны прочитать все указания на упаковке , чтобы убедиться, что вы используете проволочную гайку нужного размера. Самая большая ошибка, которую совершают неопытные люди, заключается в том, что они полагают, что все они одинаковы, и надевают слишком большую гайку на набор кабелей. В большинстве случаев провода выпадают вскоре после установки.

Вы должны всегда иметь кожух вокруг проводки, которая была сращена . В то время это может показаться неочевидным, но соединение может сломаться, войти в контакт с внешней средой или перегреться. Вы, конечно, хотите сделать все возможное, чтобы защитить любую открытую проводку внутри распределительной коробки.

Распределительная коробка выглядит точно так же, как и бытовая розетка. Он имеет несколько точек входа и может содержать клеммную колодку или набор гаек для необходимых соединений. Распределительная коробка должна быть закреплена на месте с помощью болтов или винтов. Снимите необходимые крышки, закрывающие точки входа, и вставьте все кабели. Используя набор кабельных вводов, опытный электрик установит кабелепровод или кабели, ведущие к распределительной коробке. Это дополнительно защитит кабели и уменьшит риск повреждения проводки.

Редко можно увидеть специальную распределительную коробку в бытовых приборах . Обычно вы подключаетесь к проводке внутри одной из существующих распределительных коробок, используемых для освещения, розеток или других целей. Однако в обрабатывающей промышленности такие распределительные коробки встречаются довольно часто. Подвести кабели от источника не всегда просто, что делает распределительные коробки чрезвычайно удобными. Однако в этом случае необходимо соблюдать дополнительные правила в отношении того, как прокладывать и подсоединять кабелепровод.

Я рассказал о некоторых передовых методах подключения дополнительного кабеля к существующей системе. Теперь давайте поговорим о некоторых способах, которые я бы рекомендовал вам избегать как можно чаще.

• Открытый контакт  – Неопытные или ленивые люди часто врезают кабель, удаляют изоляцию, накладывают ленту (в лучшем случае) на скрученный узел и называют это хорошим. Это определенно относится к опасной категории и никогда не должно быть сделано как таковое.

• Обжатие неправильных разъемов — Я видел, как электрики используют другие типы разъемов для сращивания. Хотя это может показаться хорошей идеей, а разъемы выглядят подходящими, они не всегда рассчитаны на такое применение. Категорически не рекомендуется использовать разъем, предназначенный для двух проводов.

• Использование случайных шурупов в качестве клемм  – Закрепление шурупа в стеновой балке и посадка на него проводки определенно представляет опасность пожара. Этого никогда не следует делать.

• Без соединения с землей  – Многие подрядчики ленятся и сокращают время работы. Убедитесь, что при добавлении дополнительной проводки всегда есть заземляющий кабель, протянутый вместе с остальными. Много раз я видел, как электрик подключал свою фазу и нейтраль, оставляя землю неподключенной. Это нарушает правила и может создать опасность на новой трассе.

Процесс посадки нового провода на существующий может быть загадкой для некоторых электриков. Тем не менее, это довольно просто, если соблюдаются надлежащие процедуры и инструкции. У вас есть возможность с помощью клеммных колодок или проволочных гаек, установленных внутри должным образом рассчитанной и установленной распределительной коробки .

К какому оборудованию вам приходилось подключаться? Как ты сделал это?

Привет и добро пожаловать на ElecHut.com. Я главный редактор, имею опыт работы в области электротехники и многолетний опыт развертывания электрических систем на производстве. Я пишу на электрические темы, включая учебные пособия, руководства, обзоры продуктов и многое другое.

Поиск:

Привет и добро пожаловать на ElecHut.com. Меня зовут Влад, и я очень увлечен электрикой и электротехникой. Я делаю все возможное, чтобы поделиться знаниями, которые я приобрел благодаря опыту работы, который в основном связан с жилой и производственной средой.

Не стесняйтесь просматривать некоторые из самых популярных разделов веб-сайта, используя панель навигации вверху.

Спасибо, что заглянули и берегите себя!

Последние сообщения

• Как подключить реле — свет, вентилятор, Arduino, переключатель
• 7 реалий электрика – работа, карьера, профессия, ожидания
• 7 лучших способов использования цифрового мультиметра Вольтметр Омметр
• 17 лучших инструментов, используемых профессиональными электриками — Project Home Work
• Как обжать кабель rj45 Cat6 — Цветовой код обжима кабеля EtherNet

Перейти к началу

Как проложить провод от счетчика к распределительной коробке

Если вы новичок, этот пост будет для вас лучшим, если вы задаетесь вопросом, как проложить провод от счетчика к распределительной коробке.

В этой статье вы получите соответствующие пошаговые инструкции. Мы начнем с инструментов, которые вам понадобятся, правильной техники или методов, а также безопасного способа сделать это, чтобы снизить риск поражения электрическим током, удара током или травм.

Выполнение этой пошаговой процедуры даст вам достаточные знания о проводке от счетчика до панели выключателя, поэтому обязательно внимательно прочитайте шаги.

Содержание

• Вещи, необходимые для этого урока
  • 1. Отвертки (крестовые или плоские)
  • 2. Молоток или резиновый молоток
  • 3. Проводной кабель

  5 5

  900 м

  • 6. Электрический провод
• 6 Простые и простые шаги для прокладки провода от счетчика к распределительной коробке
  • Шаг 1: Подготовка
  • Шаг 2: Выключите выключатель питания
  • Шаг 3: Подсоедините заземляющий провод
  • Шаг 4: Подсоедините нейтральный провод
  • Шаг 5: Подсоедините провода под напряжением
  • Шаг 6: Защитите выключатель

  7

  5

• Заключение

Вещи, необходимые для этого урока

1. Отвертки (крестовые или плоские)

откройте лицевую панель или крышку коробки выключателя.

Используйте отвертку соответствующего типа, чтобы избежать ослабления резьбы на головках винтов. При этом подключение коробки выключателя к счетчику будет эффективным, а вы избавите себя от лишних расходов, которых можно избежать электричества, использование молотка с металлической ручкой не всегда является хорошей идеей. Поскольку металл является хорошим проводником электричества, вы должны быть очень осторожны, чтобы избежать поражения электрическим током.

Итак, лучше использовать резиновый молоток с резиновым покрытием на конце; это также уменьшит вероятность появления вмятин на ваших устройствах или компонентах.

3. Проводной кабель

Если вам нужно чистое рабочее место, проводной кабель вам просто необходим. Аккуратное место гарантирует, что ненужная электропроводка от счетчика до коробки выключателя, которая является чрезмерной или запутанной, будет уложена на место.

Упорядоченное размещение ненужных проводов обеспечит лучший обзор рабочей зоны, а также обеспечит безопасную рабочую поверхность.

4. Вольтметр

Контрольные устройства необходимы при работе с электропроводкой от счетчика до коробки выключателя. Ознакомление с устройствами электрики — хорошая идея, если вы работаете с электротехникой.

Мы будем использовать вольтметр для проверки номинального напряжения ваших компонентов. Он может измерять напряжение как постоянного, так и переменного тока. Изолента

Изолента в основном служит дополнительной мерой безопасности. Мы не хотим, чтобы эти открытые провода соприкасались друг с другом или даже могли случайно коснуться вас.

5. Автоматический выключатель

Большинство автоматических выключателей можно купить в магазинах электротоваров или в хозяйственных магазинах. Убедитесь, что выбранная вами марка прошла стандартное электротехническое испытание в вашей стране. В большинстве стран вы можете найти знак качества или его эквивалент, означающий, что продукт прошел тщательную проверку перед поступлением в продажу.

6. Электрический провод

Для этого проекта вам понадобится медный провод № 4 AWG. В зависимости от номинального тока и напряжения счетчика и выключателя настоятельно рекомендуется использовать медный провод №4 размера AWG.

Обеспечивает эффективность проводимости; это также предотвратит ненужную потерю мощности, короткое замыкание, повреждения и даже неисправности проводки, которые могут привести к опасностям.

6 простых и простых шагов для прокладки провода от счетчика к коробке выключателя

Шаг 1: Подготовка

Подготовьте все необходимые инструменты, необходимые для прокладки проводки основания счетчика к коробке выключателя. Убедитесь, что все они находятся в хорошем рабочем состоянии. Поступая таким образом, вы эффективно максимизируете свои движения, если ваши инструменты находятся поблизости.

Также рекомендуется ознакомиться с используемыми инструментами и/или оборудованием. Убедитесь, что вы знаете, как использовать их правильно и эффективно.

Обратитесь за помощью к профессионалам, если у вас возникли трудности с ознакомлением с использованием инструментов и оборудования.

Шаг 2: Выключите выключатель питания

Сначала найдите главный выключатель в вашем доме. Главный выключатель обеспечивает подачу электроэнергии во всем вашем доме, поэтому, выключив его, вы избавите себя от неприятностей с электрическими повреждениями во время работы.

Для этого отвинтите крышку главного выключателя с помощью отвертки. Необходимо использовать отвертку соответствующего типа. После этого вы обычно увидите пару переключателей; обязательно отключите их.

Для проверки используйте вольтметр. Вольтметр имеет два щупа, один должен быть подключен к шине заземления, а другой к одному из винтов коробки прерывателя. Если знака напряжения нет, значит, вы успешно отключили выключатель.

При прокладке проводки от счетчика к панели выключателя вам потребуется сначала отключить главный выключатель. Это делается для того, чтобы избежать травм от проводов под напряжением, например, удара током или пожара. Помните, что безопасность является высшим приоритетом, когда бы вы ни выполняли работу.

Шаг 3: Подсоедините заземляющий провод

Для этого шага, чтобы избежать случайного повторного подключения основного питания, если это произошло, вы должны принять дополнительные меры защиты.

Найдите заземляющий провод от счетчика, затем соедините его с шиной заземления коробки выключателя. Выключатель должен иметь существующую внешнюю опору заземления, чтобы избежать электрического повреждения или травм в случае аварии.

Просто отвинтите заземляющую шину обоих компонентов, прикрепите конец медного заземляющего провода и затяните его с помощью отверток. Если нет существующей внешней заземляющей опоры, используйте резиновый молоток, чтобы установить ее снаружи дома, а затем прочитайте нашу предыдущую статью об установке заземляющего провода от панелей.

Шаг 4: Подсоедините нейтральный провод

Хотя использование нейтрального провода не требуется, в отличие от провода заземления, это может быть сделано для повышения эффективности вашей цепи. Использование нейтрального провода заключается в том, чтобы не допустить, чтобы в системе оставался избыточный или ошибочный ток, а также отбрасывать его обратно в цепь.

Как правило, нейтральные провода безопасны, но обращаться с ними следует так же осторожно, как и с проводами под напряжением, потому что они иногда несут электричество.

Для нейтрального провода следуйте указаниям так же, как при подключении заземляющего провода. Подсоедините одинаковые провода. Нейтральные провода в основном изолированы серыми или белыми оболочками.

Шаг 5: Подсоедините провода под напряжением

Найдите провода под напряжением, идущие от главного выключателя к счетчику. Горячие провода — это те, которые будут передавать электричество и мощность от источника к назначенному месту назначения, в данном случае от счетчика к распределительной коробке.

Вы должны идентифицировать каждый из 4 проводов, чтобы избежать путаницы. Имеются 2 провода под напряжением, 1 провод заземления и 1 провод нейтрали. Для этого отвинтите гайки клемм горячих проводов выключателя, вставьте плюсовой провод, убедитесь, что он надежно закреплен гайкой. Затем подключите отрицательный горячий провод, используя тот же процесс.

После этого закрепите все открытые провода изолентой и свяжите все лишние провода стяжками.

Шаг 6. Закрепите блок выключателя

Закрепите блок выключателя, привинтив его к жесткой и возвышенной поверхности. Накройте коробку выключателя и счетчик лицевыми панелями и плотно закрепите все гайками или болтами.
