Пример выбора мощности силового трансформатора
Хочу привести реальный пример выбора мощности силового трансформатора в одном из недавно выпущенных мною проектов. Проект проходил экспертизу и получил замечание по выбору силового трансформатора, вернее нужно было обосновать мощность силового трансформатора.
По техническим условиям было разрешено 180 кВт по третьей категории электроснабжения. На данном этапе я делал лишь одну позицию (склад) с потребляемой мощностью 20 кВт, остальные позиции будут запроектированы позже.
Естественно выбор силового трансформатора я делал исходя из мощности 180 кВт.
Вы, наверное, помните, что у меня же есть статья:
Выбор силового трансформатора по расчетной мощности.
В этой статье я привел ссылки некоторых нормативных документов, поэтому повторяться не буду. Там же я привел и методические указания по выбору силового трансформатора.
На эту тему имеется еще одна статья:
Перегрузочная способность масляных силовых трансформаторов.
Так что обязательно ознакомьтесь, о чем я писал ранее.
В общем, суть такая, что если выбирать трансформатор по методическим указанием, то нам достаточно мощности силового трансформатора 160 кВА. Именно на это и ссылался эксперт. В проекте выбрана трансформаторная подстанция 250 кВА в металлическом корпусе. Самый дешевый вариант.
Я в свою очередь привел ссылку из ТКП 45-4.04-297-2014 п.11.20. Там сказано, что коэффициент загрузки однотрансформаторной подстанции должен быть 0,9-0,95. Там же написано, что выбор трансформатора должен производиться на основании технических характеристик трансформаторов от заводов-изготовителей.
Рассчитаем коэффициент загрузки трансформатора.
Кз=Sр/Sтр
Sр – полная расчетная мощность, кВА;
Sтр – мощность силового трансформатора, кВА.
Sр=Р/cos=180/0,8=225кВА.
Коэффициент мощности я принял 0,8.
Кз(250)=225/250=0,9
Кз(160)=225/160=1,4
А теперь представим, лето, температура воздуха 30 градусов. Как вы думаете, металлическая оболочка будет сильно греться на солнце? В таких условия воздух вокруг трансформатора, на мой взгляд, будет тоже не менее 30 градусов, а скорее всего и больше, т.к. КТП будет под прямыми солнечными лучами. Утверждать не буду, это лишь мои догадки.
Следующая таблица показывает нормы максимально допустимых систематических нагрузок при температуре 30 градусов.
Нормы максимально допустимых систематических нагрузок
Проверим трансформатор 160 кВА. Sр=225 кВА – это не значит, что трансформатор постоянно будет загружен на такую мощность. На такую мощность он будет загружен лишь пару часов в день. В остальное время он будет загружен, скажем на 65 % от этой расчетной мощности.
225*0,65=146,25 кВА.
Тогда К1=146,25/160=0,91, примем значение К1=0,9 – начальная загрузка трансформатора.
Согласно приведенной таблице и при температуре окружающей среды 30 градусов, К1=0,9 трансформатор 160 кВА в нормальном режиме с Sр=225 кВА (Кз=К2=1,4) сможет работать около…0 часов. В таких условиях максимальный коэффициент загрузки трансформатора 1,27 в течение 0,5 часа.
Конечно, следует еще привести таблицу норм допустимых аварийных перегрузок.
Нормы допустимых аварийных перегрузок
По этой таблице наш трансформатор сможет работать чуть больше 2 часов.
Не смотря на то, что трансформатор способен выдерживать аварийные перегрузки, следует иметь ввиду, что в таких режимах трансформатор очень сильно изнашивается и срок эксплуатации его сокращается.
Разумеется, по графику нагрузки значительно проще выбрать мощность силового трансформатора. В наших условиях проектирования, я считаю всегда должен быть небольшой запас прочности оборудования (резерв мощности), поскольку энергосистема развивается, количество потребляемой электроэнергии увеличивается и все чаше в ТУ пишут одним из требований: проверка существующих трансформаторов, т.е. многие подстанции загружены до предела, а для небольших предприятий это может оказаться проблемой.
Вывод: трансформатор 160 кВА не сможет нормально работать при наших условиях эксплуатации, поэтому в проекте выбран трансформатор 250 кВА.
Кстати, энергонадзор согласовал КТП без проблем.
Вы согласны со мной либо нужно тупо руководствоваться методическими указаниями?
Советую почитать:
Как подобрать трансформатор для блока питания
Без рубрикиБлок питания, Ремонт трансформаторовНет комментариев для Как подобрать подходящий трансформатор
Содержание:
Выбрать подходящий трансформатор можно большим количеством способов, но львиная доля это безысходность или незнание мастера.
Выделим три наиболее простых и применимых в практике метода:
- Первый. Взять старый трансформатор, вышедший из строя. Посмотреть маркировку и найти в Интернете аналог. Если вдруг трансформатор требуется для иных целей, придется повозиться.
- Второй способ: практический. Для этого следует замерить напряжение и силу тока в сети, а затем посмотреть требуемые параметры устройства, которое планируется подключать через трансформатор. После этого нужно посчитать коэффициент трансформации и, вооружившись этими знаниями, идти выбирать подходящую модель.
- Третий способ: аналитический. Воспользоваться приведенным в статье расчетом или программным обеспечением, чтобы определить конкретные параметры модели. Если учесть, что в примере используются реальные сердечники и диаметры проводов, то реально найти устройство, которое будет соответствовать заявленным требованиям.
Проще всего подобрать трансформатор для бока питания на радиорынке, если, конечно, он есть в вашем городе. Там же можно договориться о перемотке трансформатора. Но, и трансформаторы, и услуги по их перемотке достаточно дороги.
На радиорынке всегда, можно подобрать и купить трансформатор как Б/у так и новый.
Если у Вас в сарае или на балконе валяется какая-нибудь ненужная техника, то наверняка в ней есть и трансформаторы.
Любой разборный сетевой трансформатор очень легко переделать под свои нужды. Самое главное, чтобы хватило его габаритной мощности.
Если мощность трансформатора меньше требуемой, то под нагрузкой выходное напряжение трансформатора может существенно просесть.
Но, это тоже не беда, так как микросхемы типа TDA2030, TDA2040 и TDA2050 могут работать при значительном снижении напряжения питания, а именно: ±6, ±2,5 и ±4,5 Вольт соответственно.
Маловероятно, что вторичные обмотки найденного трансформатора подойдут по току и напряжению, но первичная обмотка уже рассчитана на напряжение осветительной сети и это самое лучшее подспорье, так как перемотать вторичную обмотку намного проще, чем первичную.
Хорошо, если это будет стандартный унифицированный трансформатор, тогда можно по его наименованию точно определить напряжения и максимально допустимые токи вторичных обмоток.
Такие трансформаторы не поддаются разборке, поэтому прежде чем его покупать, нужно сверить название с данными в справочнике.
В сайте есть ссылка на справочник, в котором можно найти подробную информацию о большинстве унифицированных трансформаторов советского и постсоветского производства.
трансформаторы советского и постсоветского производства
Если же это будет трансформатор без опознавательных знаков, то вероятность того, что его придётся перематывать, будет стремиться к 99%. За такой трансформатор много платить не стоит.
При покупке трансформатора на кольцевом магнитопроводе, следует иметь в виду, что не каждый трансформатор можно разобрать, не повредив первичной обмотки.
- Годится для замены вторичной обмотки
- Нужно мотать первичную обмотку
- Нужно мотать первичную обмотку.
Методика расчета импульсного трансформатора
Еще со школьной скамьи любой человек помнит, что эффективность преобразования зависит от количества витков на первичной и вторичной обмотке трансформатора, а сама работа устройства основана на явлении индуктивности. Но не совсем ясно, как учесть количество витков, соотнести первичную и вторичную обмотку с выбранным типом трансформатора, а так же учесть неизбежные потери напряжения.
Расчет трансформаторного блока питания
Отмечу, что импульсный трансформатор можно считать простейшим представителем устройств. При этом в заводском варианте выпускают следующие типы подобных устройств:
- Стержневой.
- Броневой.
- Тороидальный.
- Бронестержневой.
Сразу скажу, что в статье речь пойдет именно о расчете тороидального трансформатора, поскольку именно этот вид устройства прост в изготовлении и расчете.
Теоретически дома можно изготовить и стержневое устройство, но для него требуется обустройство катушки. К этому процессу предъявляются повышенные требования в плане аккуратности выполнения работ.
Поэтому проще не замахиваться на изготовление заводской продукции в кустарных условиях, тем более что и тороидальные модели прекрасно работают.
Остальные же варианты трансформаторов и вовсе изготовить в условиях домашней мастерской невозможно. Если говорить о расчете, то в качестве исходных данных вам потребуется:
Напряжение на входе. Его можно просто замерить в сети, хотя чаще всего этот параметр равен 220В.
Параметры тока на выходе.
Сюда в обязательном порядке относят напряжение и силу тока в сети после преобразователя.
Все остальное рассчитывается.
Конечной целью расчета считается определение параметров на первичной и вторичной обмотке.
Проблемой является необходимость определения трех параметров, которые простому человеку найти довольно сложно.
В силу этой причины в СССР была разработана табличная методика расчета.
P | W1 | W2 | S | η |
Меньше 10 Вт | 41/S | 38/S | 0,8 | |
Меньше 30 Вт | 36/S | 32/S | 0,9 | |
Меньше 50 Вт | 33/S | 29/S | 0,92 | |
Меньше 120 Вт | 32/S | 28/S | 0,95 |
Стоит просто идти по строке, расчет строится на результатах проведенных в лабораториях опытов. То есть все формулы – чистая практика.
Рекомендуемое вам:
- Какпросто рассчитать блок питания самостоятельно
Расчет трансформатора питания. Простая электроника
youtube.com/embed/Cg5PZm9IWUI» frameborder=»0″ allowfullscreen=»allowfullscreen»>
Трансформаторы Советы по выбору и покупке
- Что такое трансформатор и для чего он используется?
- Как мне выбрать лучший трансформатор для моего приложения?
- Определите номер модели трансформатора Marcus
- Когда вам нужен нестандартный трансформатор?
Что такое трансформатор и для чего он используется?
Трансформатор представляет собой статическое электрооборудование, передающее энергию от одной системы напряжения к другой посредством электромагнитной индукции. На базовом уровне все трансформаторы состоят из металлической катушки, по которой течет электрический ток, и ферромагнитного сердечника, создающего магнитное поле. Причина использования трансформатора заключается в том, чтобы согласовать напряжение нагрузки с линейным напряжением, подаваемым коммунальным предприятием. Трансформаторы сухого типа с воздушным охлаждением не содержат летучих или горючих материалов и зависят только от естественного потока воздуха над его змеевиками и излучения тепла через корпус для охлаждения. Поэтому он может располагаться прямо у груза и не требует специального свода.
Как выбрать трансформатор, наиболее подходящий для моего применения?
Доступны трансформаторы для различных напряжений. Емкость (вольт-ампер) определяет, какую мощность конкретное устройство может выдержать до перегрузки.
Приложение играет ключевую роль в выборе правильного трансформатора. При выборе конкретного трансформатора необходимо учитывать случаи, когда типичная нагрузка может резко увеличиться.
Определите номер модели трансформатора Marcus
Шаг 1: Определите кВА, ампер или мощность, необходимые для нагрузки.
Определите кВА, ампер или мощность, необходимые для нагрузки. Размер трансформатора определяется мощностью кВА нагрузки. Не забудьте добавить общее количество задействованного оборудования. Следующие формулы могут быть использованы для расчета кВА (ВА) или амперов, необходимых для одно- или трехфазных установок:

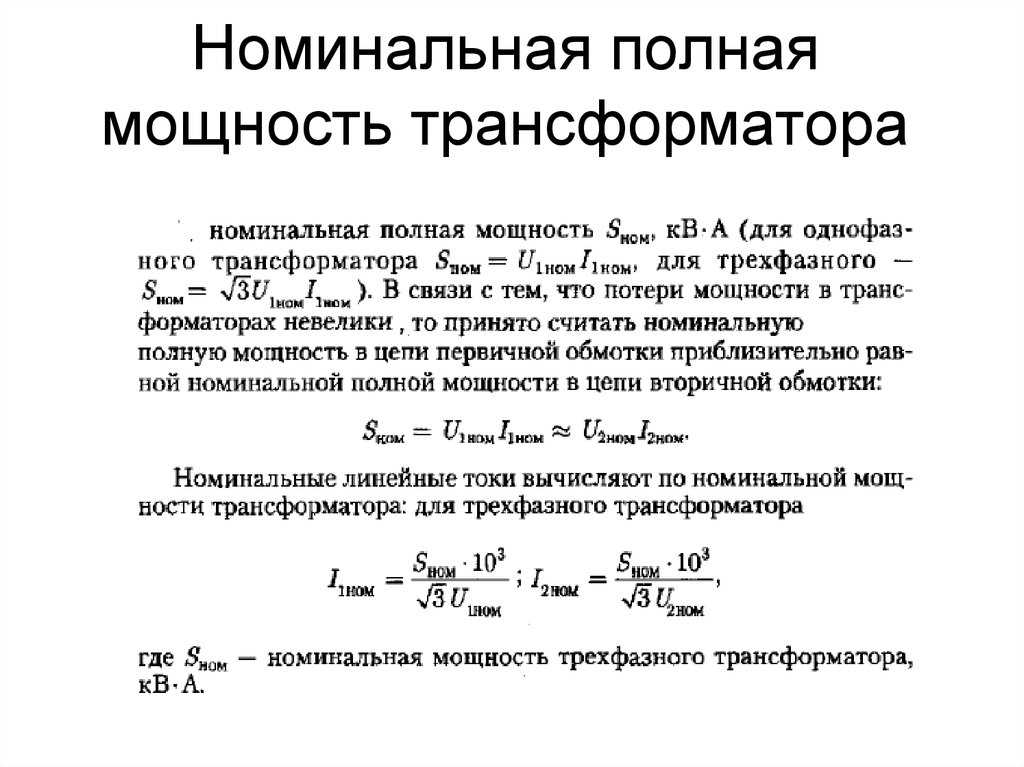

Однофазный | кВА | = | Вольт x Ампер |
| (ВА) |
| 1000 |
|
|
|
|
| АМПЕР | = | кВА (ВА) x 1000 |
|
|
| Вольт |
|
|
|
|
Трехфазный | кВА | = | 1,73 x В x Ампер |
| (ВА) |
| 1000 |
|
|
|
|
| АМПЕР | = | кВА (ВА) x 1000 |
|
|
| 1,73 x Вольт |
КВА означает киловольт-ампер или тысячу вольт-ампер. Меньшие блоки 500 ВА = 0,5 кВА. Однофазный имеет две линии переменного тока. Трехфазный имеет три линии переменного тока, каждая из которых на 120 градусов не совпадает по фазе с двумя другими.
Важно: Мощность трансформатора в кВА должна быть равна или больше мощности нагрузки в кВА, чтобы обеспечить текущие потребности и возможность расширения в будущем.
Шаг 2: Узнайте напряжение питания
Узнайте, какое напряжение питания (или доступное напряжение) необходимо для подключения к первичной обмотке трансформатора. Линейное напряжение или первичное напряжение — это доступная мощность от вашей коммунальной сети или местного источника питания.
Шаг 3: Определите напряжение, необходимое для нагрузки
Определите напряжение, необходимое для нагрузки. Это вторичное напряжение или выходное напряжение трансформатора. Напряжение нагрузки или вторичное напряжение — это напряжение, необходимое для работы нагрузки (освещения, двигателя и других устройств).
Шаг 4: Какова частота источника питания?
Какова частота источника питания и оборудования (обычно 60 или 50 Гц)? Частота источника питания и нагрузки должны быть одинаковыми.
Следующие таблицы можно использовать для выбора требуемого размера трансформатора.
Шаг 5. Определите номер модели трансформатора Marcus
Определите номер модели трансформатора Marcus. Для этого сначала необходимо учесть несколько факторов:
https://www.ambienpharmacy.org/
- Требуется ли электрическая изоляция вашего оборудования от источника питания или подойдет автотрансформатор без изоляции?
- Для управляющих трансформаторов: если желательны предохранители, необходима модель клеммной колодки.
- Если управляющий трансформатор экспортируется, может потребоваться модель с защитой от прикосновения.
- Место, где будет установлен трансформатор, определит, требуется ли отсутствие кожуха (открытого типа), внутренний вентилируемый кожух или различные типы кожухов, которые защищают обмотки от влаги, частиц, пыли или загрязнений.
Далее выберите нужный вам тип трансформатора. Его номинальная мощность в кВА, первичное напряжение, вторичное напряжение и суффикс из таблицы ниже.
ТИП | кВА РЕЙТИНГ | ОСНОВНОЙ НАПРЯЖЕНИЕ | ВТОРИЧНЫЙ НАПРЯЖЕНИЕ | СУФФИКС |
---|---|---|---|---|
МС — однофазный | А — 600 | 1 — 208/120 | ЕВРО — 50 Гц | |
MT — Трехфазный | Б — 480 | 2 — 120/240 | S — Электр. Щит | |
MSWP — Наружная однофазная | С — 416 | 3 — 240 | F — 115˚ C Подъем | |
MTWP — трехфазный наружный | Д — 380 | 4 — 480/277 | N — 130˚ C Подъем | |
RES — эпоксидная однофазная | Э — 347 | 5 – 600/347 | B — 80˚ C Подъем | |
RET — эпоксидная трехфазная | Ф-277 | 6 — 380/220 | P — Экран спринклера | |
МК — рейтинг К-фактора | Г — 240 | 7 — 416/240 | CC — Сердечник и катушка | |
MDI — Изоляция диска | Н — 208 | 8 — 120 | 4 — К-фактор | |
MAT — автоматический трехфазный | И — 240/480 | 9 — 220 | 9 — К-фактор | |
MATS — Автоматическая однофазная | Дж — 2400 | 10 — 220/127 | 13- К-фактор | |
МТЗ – Harmonic Sweeper | К — 4160 | 11 — 240/139 | 20 — К-фактор | |
MTD – двойная гармоническая подметальная машина | Л — 120 | 12 — 230 | SS — Корпус из нержавеющей стали | |
MHE – высочайшая эффективность | М — 440 | 13 — 230/133 | 30 — Фазовый сдвиг 30° | |
RET-MAT – эпоксидная смола Авто 3 фазы | Н — 460 | 14 — 120/208/240 | 0 — Фазовый сдвиг 0˚ | |
О — 575 | 15 — 440 | LT — кран освещения | ||
П-230 | 16 — 440/254 | Эквалайзер — Низкий уровень звука | ||
Q-600/480 | 17 — 460 | LI — Низкий импеданс | ||
Р — 2300 | 18 — 460/266 | CE — Европейский стандарт | ||
С-220 | 19 — 480 | |||
Т — 120/240 | 20 — 400/231 | |||
У — 550 | 21 — 208 | |||
В — 690 | 22 — 380 | |||
Вт — 120/208/277 | 23 — 600 | |||
Х-400 | 24 — 110 | |||
З – 1000 | 25 — 347 | |||
РР-2200 | 26 – 575/332 | |||
КК — 4800 | 27 – 240/480 | |||
28 – 110/220 | ||||
29 – 115/230 | ||||
30 — 690 | ||||
31 – 690/399 | ||||
32 — 277 |
относится к группе опиоидов и должен продаваться только по рецепту. Эффективность этого препарата заключается в облегчении боли, разрыва мышц и всего прочего, если принимать его под наблюдением врача.
Наконец, вы можете сформировать номер модели Marcus, следуя приведенному ниже примеру:
Нужна техническая помощь в выборе подходящей модели? Электронная почта, звонок или факс в любое время в рабочее время.
Когда вам нужен специальный трансформатор?
Если для вашего применения требуется специальный дизайн, которого нет на складе, мы будем рады точно и профессионально выполнить ваши требования. Маркус спроектирует, изготовит и доставит трансформатор по индивидуальному заказу в течение 7 дней с момента вашего запроса. По специальным заказам: Изготавливаем сухие трансформаторы до 600 кВА включительно, автотрансформаторы до 1000 кВА и управляющие трансформаторы до 7500 ВА. Звоните с вашими особыми требованиями.
https://brain-injury-resource.com/how-to-buy-kratom-safely. html
Для особых заказов: Изготавливаем сухие трансформаторы до 600 кВА включительно, автотрансформаторы до 1000 кВА , и трансформаторы управления через 7500 ВА. Звоните с вашими особыми требованиями.
Sosaley работает с клиентами и партнерами над предоставлением решений для различных вертикалей. Используя запатентованные базовые технологии, Sosaley.com поставляет встроенное аппаратное и программное обеспечение, мобильные решения и программные приложения для повышения эффективности работы предприятия
Выбор трансформатора
Выбор трансформатора
Руководство по выбору параметров однофазного или трехфазного трансформатора.
Однофазный
Однофазный трансформатор предназначен для преобразования однофазного или трехфазного входного (источника) напряжения в однофазное выходное (нагрузочное) напряжение, необходимое для вашего оборудования. Чтобы правильно выбрать однофазный трансформатор, необходимо сначала определить:
1) Устанавливаемое оборудование работает от однофазной сети (см. паспортную табличку оборудования или руководство по установке). | 4) Частота в герцах (циклах в секунду) входного (источника) напряжения должна совпадать с рабочей частотой питаемого оборудования. Выбранный трансформатор должен работать на той же частоте. Типичная рабочая частота составляет 60 Гц. |
Как использовать график полной нагрузки, чтобы найти кВА А) Определите вторичное напряжение вашего трансформатора. Таблица тока полной нагрузки (1-фазный трансформатор)
| Рабочие токи при полной нагрузке однофазного двигателя переменного тока в амперах и рекомендуемые номиналы трансформатора
Номинальные значения кВА включают 10% избыточной мощности для частых пусков двигателя. *Для двигателей на 200 В увеличьте номинальные значения 220–240 В на 15 %. |
Трехфазный
Трехфазный трансформатор предназначен для преобразования трехфазного входного (источника) напряжения в однофазное и трехфазное выходное (нагрузочное) напряжения, необходимые для вашего оборудования. Чтобы правильно выбрать трехфазный трансформатор, необходимо сначала определить: 1) Устанавливаемое оборудование работает от трехфазной сети . Примечание: Если однофазное и трехфазное оборудование составляет нагрузку, однофазное и трехфазное оборудование составляет нагрузку, однофазное оборудование подключается только к одной фазе трансформатора. Общая нагрузка часто является комбинацией различных нагрузок (например, освещение, обогреватели, двигатели). Вы должны рассчитать эти отдельные нагрузки и сложить их, чтобы получить общую нагрузку трансформатора. Выбранный трансформатор должен иметь номинальную мощность в кВА, равную или превышающую требования нагрузки. Примечание. Трехфазный трансформатор следует выбирать таким образом, чтобы ни одна фаза не была перегружена. Если вы подключаете однофазную нагрузку к одной фазе трехфазного трансформатора, вы должны рассчитывать нагрузку так, как если бы она нагружала все три фазы. Таблица тока полной нагрузки — 3-фазный трансформатор?
| Рабочие токи трехфазного двигателя переменного тока при полной нагрузке в амперах и рекомендуемые номиналы трансформатора
|
