Стабилизатор напряжения для диодов в авто: Стабилизатор напряжения 12 Вольт для светодиодов в авто купить

Содержание

Стабилизатор тока для светодиодов своими руками — схема выпрямителя напряжения 12 вольт для автомобиля » Авто центр ру

В настоящее время трудно представить тюнинг автомобиля без светодиодных ламп. Но порой их установка осложнена тем, что они перегорают. Чтобы избежать этой ситуации, в сеть можно включить стабилизатор тока для светодиодов своими руками. В статье приводятся примеры микросхем, по которым можно его сделать.

[ Скрыть]

Схемы стабилизаторов и регуляторов тока

Всем известно, что светодиодным лампочкам необходимо питание двенадцать вольт. В сети авто это значение может доходить до 15 В. Светодиодные элементы очень чувствительны, на них такие скачки отражаются отрицательно. Светодиодные лампы могут перегореть либо некачественно светить (мигать, терять яркость и т.д.).

Чтобы светодиоды служили дольше, в электросеть автомобиля включаются драйвера (резисторы). При нестабильности в сети устанавливаются устройства, которые поддерживают постоянное значение. Существует несколько простых микросхем, по которым можно сделать стабилизатор напряжения своими руками. Все компоненты, входящие в цепь, можно приобрести в специализированных магазинах. Обладая начальными знаниями по электротехнике сделать приборы будет несложно.

На КРЕНке

Для того, чтобы сконструировать простейший стабилизатор напряжения 12 вольт своими руками, понадобится микросхема с потреблением 12 В. В этом случае подойдет регулируемый стабилизатор напряжения 12 В LM317. Он может функционировать в электросети, где входной параметр составляет до 40 В. Чтобы прибор стабильно работал, необходимого обеспечивать охлаждение.

Крены для микросхем

Стабилизатор тока на LM317требует для работы небольшой ток до 8 мА, и данное значение обычно остается неизменным, даже при большом токе, протекающем через крен LM317, или при изменении входного значения. Это реализуется с помощью компоненты R3.

Можно применять элемент R2, но пределы при этом будут небольшими. При неизменном сопротивлении LM317 ток, идущий через прибор, будет также стабильным (автор видео — Создано в Гараже).

Входное значение для кренки LM317 может составлять до 8 мА и выше. Пользуясь этой микросхемой, можно придумать стабилизатор тока для ДХО. Это устройство может выступать нагрузкой в бортовой сети или источником электричества при подзарядке аккумуляторной батареи. Сделать простой стабилизатор напряжения LM317 не составляет труда.

На двух транзисторах

На сегодняшний момент пользуются популярностью стабилизирующие устройства для бортовой сети машины на 12 В, разработанные с использованием двух транзисторов. Данную микросхему используют как стабилизатор напряжения для ДХО.

Резистор R2 является токораздающим элементом. При возрастании тока в сети увеличивается напряжение. Если оно достигает значения от 0,5 до 0,6 В, открывается элемент VT1. Открытие компонента VT1 закрывает элемент VT2. В итоге, ток, проходящий через VT2, начинает снижаться. Можно вместе с VT2 применять полевой транзистор Мосфет.

Элемент VD1 включается в цепь, когда значения находится в пределах от 8 до 15 В и настолько велики, что транзистор может выйти из строя. При мощном транзисторе допустимы показания в бортовой сети около 20 В. Не стоит забывать о том, что транзистор Мосфет откроется, если показания на затворе будут 2 В.

Если применять универсальный выпрямитель как зарядку для АКБ или других задач, то достаточно использовать резистора R1 и транзистор.

На операционном усилителе (на ОУ)

Стабилизатор напряжения для светодиодов на основе ОУ собирается при необходимости создания устройства, которое будет работать в расширенном диапазоне. В рассматриваемом случае в качестве элемента, который будет задавать выпрямляемый ток, является R7. С помощью операционного усилителя DA2.2 можно увеличить уровень напряжения в токозадающем компоненте. Задачей компонента DA 2.1 является контроль опорного напряжения.

При создании схемы следует учесть, что она рассчитана на 3А, поэтому необходим больший ток, который должен поступать на разъем ХР2. Кроме того, следует обеспечивать работоспособность всех составляющих данного устройства.

Сделанный стабилизирующий прибор для автомобиля должен иметь генератор, роль которого выполняет REF198. Чтобы правильно настроить прибор, ползунок резистора R1 нужно установить в верхнее положение, а резистором R3 задавать необходимое значение выпрямленного тока 3А. Для погашения возможных возбуждений, используются элементы R,2 R4 и C2.

На микросхеме импульсного стабилизатора

Если выпрямитель для автомобиля должен обеспечивать высокий КПД в сети, целесообразно использовать импульсные компоненты, создавая импульсный стабилизатор напряжения. Популярной является схема МАХ771.

Схема выпрямителя с импульсным выпрямителем

Импульсный стабилизатор тока характеризуется выходной мощностью 15 Вт. Элементы R1 и R2 делят показатели схемы на выходе. Если делимое напряжение превышает по показателям опорное, выпрямитель автоматически уменьшает выходное значение. В противном случае устройство будет увеличивать выходной параметр.

Сборка данного устройства целесообразна, если уровень превышает 16 В. Компоненты R3 являются токовыми. Для устранения высокого падения нагрузки на данном резисторе в схему следует включить ОУ.

Заключение

Нами были рассмотрены стабилизаторы напряжения на различных компонентах. Эти схемы можно усложнять, повышая быстродействие, улучшая другие показатели. Можно использовать готовые микросхемы, которые всегда можно усовершенствовать своими руками, создавая устройства, предназначенные для выполнения конкретных задач.

Фотогалерея «Микросхемы для самодельных выпрямителей»

1. Прибор на КРЕНке

2. На двух транзисторах

3. С операционным усилителем

Разработка микросхем для светодиодов в авто – трудоемкое и сложное дело, которое требует специальных знаний и опыта. При их отсутствии трудно будет достичь необходимого результата.

Но опыт можно приобрести, внимательно собирая несложный стабилизатор тока для светодиодов согласно приведенным схемам. Его можно использовать для дневных ходовых огней в своем автомобиле с установленными светодиодными лампами.

Видео «Выпрямитель для светодиодов своими руками»

Видео о том, как изготовить устройство, которое защитит светодиоды от перегорания (автор ролика — Яков TANK_OFF).

изготовление и установка на автомобиль


На чтение 11 мин Просмотров 1.5к. Опубликовано
Обновлено

Содержание

  1. На сколько вольт должен быть стабилизатор
  2. Какие бывают стабилизаторы напряжения для ДХО
  3. Как правильно подобрать
  4. Изучаем популярные схемы стабилизатора напряжения
  5. Рекомендации по изготовлению
  6. Установка на ДХО

В последние годы автолюбители стали оснащать свои автомобили дневными ходовыми огнями. Хотя правила допускают в этом качестве использовать штатные осветительные приборы (противотуманки, фары и т.д.), многие предпочитают выполнять ДХО в виде отдельных блоков. И часть автомобилистов столкнулась с тем, что светодиоды, на основе которых выполнены фонари, выходят из строя, не проработав и года. Причину столь короткой службы никто детально не выяснял. Возможно, это связано с качеством LED от неизвестных производителей, или с тем, что изготовители намного завышают заявленный ресурс полупроводниковых изделий, а может быть все дело в недостаточном охлаждении.

Но существует устойчивое мнение, что светодиоды выходят из строя из-за нестабильного напряжения в бортсети авто или из-за кратковременных выбросов по цепи питания, амплитуда которых достигает нескольких десятков вольт. Спастись от этой беды пытаются установкой стабилизатора напряжения бортсети для ДХО автомобиля.

На сколько вольт должен быть стабилизатор

Если стабилизатор для ДХО используется с промышленными фонарями, то его выходное напряжение должно быть равно напряжению питания, обозначенному на корпусе прибора. В большинстве случаев это 12 вольт. Для самодельной системы надо рассмотреть ее схему.

Схема фонаря из цепочки стабилитронов.

Обычно она состоит из последовательной цепочки 2..4 светодиодов и гасящего резистора. Для нормальной работы светодиода на нем должно падать его номинальное напряжение. Например, для светодиода ARPL-Star-3W-BCB падение напряжения составляет 3,6 В. Для цепочки из трех элементов надо обеспечить 3.6*3=10,8 вольт. Еще небольшое напряжение должно упасть на балласте (его величина определяется при расчете, 1..2 вольта). В итоге выходим примерно на 12 вольт.

Тип LED Мощность, Вт Падение напряжения, В
TDS-P003L4U13 3 3,6
TDSP005L8011 5 6,5
ARPL-Star-3W-BCB 3 3..3,6
STAR 3WR 3 3,6
High Power 3 W 3 3,35..3,6

Какие бывают стабилизаторы напряжения для ДХО

Самые простые и недорогие стабилизаторы – линейного типа. Они перераспределяют напряжение сети между регулирующим элементом (транзистором) и нагрузкой.

Принцип работы линейного регулятора напряжения.

При уменьшении входного напряжения или увеличении тока нагрузки транзистор приоткрывается, и напряжение на нагрузке увеличивается. Если входное напряжение увеличилось или ток нагрузки упал, регулятор немного закрывает силовой элемент, и напряжение на нагрузке уменьшается. Так достигается стабильность. Достоинства таких стабилизаторов:

  • простота;
  • низкая стоимость;
  • можно купить в интегральном исполнении на фиксированное напряжение.

Среди минусов – большие потери мощности за счет рассеяния на регулирующем элементе (в связи с этим нужен эффективный теплоотвод) и необходимость заметного превышения входного напряжения над выходным.

От этих недостатков свободны импульсные стабилизаторы, они распределяют энергию во времени, но их проблема – сложность изготовления. Для самостоятельной сборки нужны определенные знания и квалификация.

Как правильно подобрать

Для подбора прибора промышленного изготовления надо задаться следующими параметрами:

  • выходное напряжение;
  • рабочий ток;
  • минимальное входное напряжение (максимальное обычно составляет несколько десятков вольт, такого напряжения в сети автомобиля не бывает).

Как подбирать выходное напряжение, сказано выше. Рабочий ток должен превышать ток потребления фонарей (или фонаря, если стабилизатор ставится на каждый прибор отдельно) с запасом. На последний параметр мало кто обращает внимание, а он может оказать критическое влияние на работу всей системы.

Читайте также: Как правильно выбрать ходовые огни на авто, чтобы не оштрафовали

Изучаем популярные схемы стабилизатора напряжения

В первую очередь надо выбрать схему устройства. В глобальной сети много рекомендаций собирать такие блоки на интегральных линейных стабилизаторах 7812 (КР142ЕН8Б).

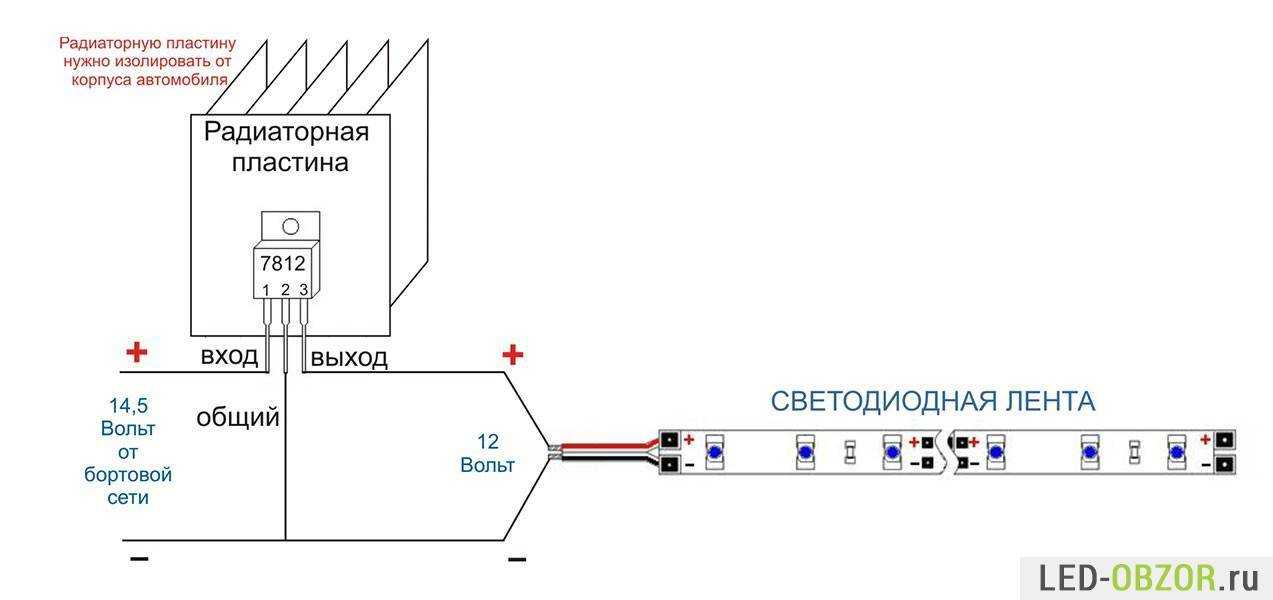

Схема стабилизатора на 7812 из интернета (явная ошибка – на входе должно быть не менее 14,5 вольта).

Те, кто публикует такие схемы, обращают внимание на их простоту и отсутствие необходимости настройки, совершенно забывая об одной проблеме. Для нормальной работы на таком стабилизаторе должно падать не менее 2,5 вольт – об этом написано в любом даташите. Попросту, для хоть сколько-нибудь эффективной стабилизации на выходе, на входе должно быть не менее 14,5 вольт. В автомобиле с исправным генератором такого напряжения быть не должно, а при более низком значении применять такую схему бессмысленно. В качестве компромисса можно использовать девятивольтовый стабилизатор (LM7809), его работоспособность начнется от 11,5 вольт на входе, но при этом упадет яркость свечения фонарей. По требованиям ГОСТ минимальная сила света должна составлять 400 кд, и ниже этого предела опускаться нельзя.

Еще более бездумными выглядят рекомендации ставить на входе диод.

Схема из сети – микросхема 7812 с диодом на входе.

Его назначение весьма сомнительно – защищать микросхему от обратной полярности при стабильном монтаже не надо. Но на кремниевом p-n переходе дополнительно упадет еще 0,6 вольта, и для нормальной работы понадобится не менее 15 вольт.

Схемы с интегральным линейником на 12 вольт (с диодом или без него) пригодны разве что для среза высоковольтных всплесков по шине +12 вольт (если таковые на самом деле присутствуют). То есть они могут служить своеобразным «барьером Зенера», но такой барьер можно сделать гораздо проще. Надо включить параллельно цепочке светодиодов стабилитрон Uст, немного превышающее рабочее напряжение. В нормальном режиме его сопротивление велико, он не окажет влияния на работу осветительного прибора. При превышении напряжения стабилизации (например, 15 вольт) он откроется и «срежет» излишек.

Подключение стабилитрона параллельно фонарю.

Немного лучше работают стабилизаторы на микросхемах LDO (low drop out). Они выглядят подобно обычным линейным регуляторам, но им для нормальной работы необходимо падение всего в 1,2 вольта, и эффективная стабилизация начнется уже при 13,2 вольтах. Что уже лучше, но все равно недостаточно для нормального функционирования. Для работы в такой схеме подойдут микросхемы LM1084 и LM1085, но схема их включения несколько сложнее.

Схема включения LDO LM1084.

Для получения выходного напряжения 12 вольт сопротивление резистора R1 должно быть 240 Ом, а R2 – 2,2 кОм. Имеется принципиальное препятствие для дальнейшего снижения падения – регулятор выполнен на биполярном транзисторе, и на его эмиттерном и коллекторном переходах должно упасть не менее 1,2 вольт. Это легко обходится применением полевого транзистора в качестве регулирующего элемента. Интегральные микросхемы, построенные по такому принципу, найти сложно, еще сложнее подобрать по нужным параметрам и они стоят дороже. А вот сделать самому такое устройство на дискретных элементах по силам даже радиолюбителю средней квалификации.

Схема линейного регулятора на мощном полевом транзисторе.

Номиналы элементов:

  • R1 — 68 кОм;
  • R2 — 10 кОм;
  • R3 — 1 кОм;
  • R4,R5 — 4,7 кОм;
  • R6 — 25 кОм;
  • VD1 — BZX84C6V2L;
  • VT1 — AO3401;
  • VT2,VT3 — 2N5550.

Выходное напряжение задается соотношением R5/R6. При указанных номиналах на выходе будет 12 вольт, на входе понадобится не более 12,5. Это cерьезное улучшение. Но принципиального скачка можно добиться только применением импульсного источника питания. Такой преобразователь по схеме Step-Up можно собрать на микросхеме XL6009.

Схема импульсника на XL6009.

Такой стабилизатор в готовом виде можно заказать на популярных интернет-площадках. Но есть проблема – производители из экономии часто устанавливают элементы, рассчитанные на ток не более 1 А (хотя микросхема способна выдать ток до 3 А). Или, например, могут быть не установлены входные или выходные оксидные конденсаторы. Даже диод Шоттки  N5824, указанный в даташите, при токах выше 1,5 А начинает греться.  Вместо него надо применить более мощный диод, например SR560. Все эти замены и упрощения ведут к перегреву платы и выходу ее из строя.

Рекомендации по изготовлению

Для изготовления потребуются электронные компоненты для выбранной схемы. Приобрести их можно в специализированных магазинах или через интернет. Для устройства на интегральном линейном стабилизаторе корпус не нужен, но надо позаботиться о радиаторе. Также радиатор понадобится при изготовлении линейника на дискретных элементах. Более сложные устройства надо собирать на платах. Владеющие домашними технологиями смогут разработать и вытравить печатную плату самостоятельно. Остальным лучше воспользоваться макетной платой – отрезать необходимый кусочек и смонтировать элементы на нем.

Монтаж на макетной плате.

Также надо подобрать или собрать корпус, не забывая об отводе тепла. Затянуть плату в термоусадку – не лучший вариант в этом плане. Также понадобится паяльник с набором расходников.

Общую инструкцию по изготовлению дать сложно – все зависит от выбранной схемы и предпочитаемых технологий. Но можно дать несколько советов тем, у кого опыта в изготовлении электронных устройств немного:

  • все соединения надо тщательно пропаивать (стараясь не перегреть элементы и проводники в изоляции) – условия эксплуатации будут сопряжены с тряской и перепадами температур, и некачественная пайка сразу даст о себе знать;
  • корпус конструкции должен исключать попадания внутрь воды и грязи – при установке устройства под капотом этих субстанций будет достаточно;
  • если корпус не используется, места пайки надо тщательно изолировать – по тем же резонам;
  • после сборки и проверки работоспособности не будет лишним покрыть плату со стороны пайки лаком и просушить.

Только тщательный подход к изготовлению может гарантировать хоть сколько-нибудь долгую работу самоделки в жестких условиях.

Читайте также

Самостоятельное изготовление ДХО



Установка на ДХО

Стабилизатор, вне зависимости от того, по какой схеме он собран, устанавливается в разрыв провода, идущего от выключателя или контроллера к фонарям дневных ходовых огней. Делается это в любом удобном месте. Если мощность регулятора достаточная для работы с двумя фонарями, можно включить его в разрыв провода питания двух фонарей, до точки разделения. Если нет – для каждой лампы ДХО потребуется два устройства.

Подключение стабилизирующего устройства.

Надо не забывать подключать минусовой провод к общему проводнику автомобиля. Еще один часто возникающий вопрос – установка радиатора для линейного регулятора. Существует идея использовать в качестве элемента охлаждения кузов автомобиля. Его площадь велика, и он будет великолепно отводить тепло. При условии, что обеспечен надежный тепловой контакт между поверхностью микросхемы и поверхностью кузова. А это потребует, как минимум, удаление лакокрасочного покрытия в месте установки, а также сверления отверстия под винт крепления. В этом месте быстро образуется очаг коррозии. Поэтому данная идея не самая удачная. Лучше сделать небольшой отдельный радиатор из кусочка листового алюминия.

Вопрос применения стабилизатора для дневных ходовых огней не так прост, как это кажется на первый взгляд. Для принятия решения о его применении и выборе способа установки требуется определенная техническая подготовка. Материалы обзора помогут сделать этот выбор.

Конструкция и принцип действия регуляторов напряжения классических автомобилей

ТЕОРИЯ АВТОМОБИЛЯ

Регуляторы напряжения

Как вы, возможно, помните из прошлогодней статьи о функционировании генераторов в классических автомобилях, нет средств внутреннего контроля их выходной мощности. Другими словами, чем быстрее он вращается, тем больше напряжения поступает в электрическую систему автомобиля. Если бы это не контролировалось, генератор повредил бы аккумулятор и сжег бы фары автомобиля. Кроме того, если бы генератор не был отключен от схемы автомобиля, когда он не работал, аккумулятор разрядился бы через его корпус.

Здесь на помощь приходит РЕГУЛЯТОР (обычно называемый регулятором напряжения, но это только один из компонентов системы). За десятилетия конструкция регуляторов претерпела множество усовершенствований, но наиболее часто используемый электромеханический регулятор — это трехфазный регулятор. блоки управления в одном типе коробки. Давайте посмотрим, как эти штуки работают…

Реле отключения

Иногда называемое автоматическим выключателем, это устройство является магнитным переключателем. Он подключает генератор к цепи аккумулятора (и, следовательно, к остальной части автомобиля), когда напряжение генератора достигает желаемого значения. Он отключает генератор, когда он замедляется или останавливается.

Реле имеет железный сердечник, который намагничивается и тянет вниз шарнирный якорь. Когда якорь опускается, набор контактных точек замыкается, и цепь замыкается. Когда магнитное поле нарушается (например, когда генератор замедляется или останавливается), пружина тянет якорь вверх, разрывая точки контакта.

Очевидный вид отказа — это точки контакта. Когда они открываются и закрываются, генерируется небольшая искра, которая в конечном итоге разрушает материал на точках, пока они либо не «сварятся» друг с другом, либо не станут настолько высокими по сопротивлению, что не будут проводить ток в закрытом состоянии. В первом случае батарея будет разряжаться через генератор за ночь, а во втором случае система не будет заряжаться.

Регулятор напряжения

Другой набор контактных точек с железным сердечником используется для постоянной регулировки максимального и минимального напряжения. Эта схема также имеет шунтирующую цепь (шунт перенаправляет электрический поток), идущую на землю через резистор и расположенную непосредственно перед (электрически) точками. Когда точки замкнуты, цепь возбуждения выбирает «легкий» путь к земле, но когда точки разомкнуты, цепь возбуждения должна пройти через резистор, чтобы добраться до земли.

Катушка возбуждения на генераторе подключена к одной из контактных точек регулятора напряжения. Другая точка ведет прямо к земле.

При работе генератора (разряженная батарея или работа нескольких устройств) его напряжение может оставаться ниже того, на которое настроено управление. Поскольку поток тока будет слишком слабым, чтобы тянуть якорь вниз, поле генератора уйдет на землю через точки. Однако, если система полностью заряжена, напряжение генератора будет увеличиваться до тех пор, пока не достигнет максимального предела, а ток, протекающий через шунтирующую катушку, будет достаточно высоким, чтобы опустить якорь и разделить точки.

Этот цикл повторяется снова и снова в режиме реального времени. Точки открываются и закрываются примерно от 50 до 200 раз в секунду, поддерживая постоянное напряжение в системе.

Регулятор тока

Несмотря на то, что напряжение генератора контролируется, его ток может быть слишком высоким. Это приведет к перегреву генератора, поэтому для предотвращения преждевременного выхода из строя предусмотрен регулятор тока.

Внешне похожий на железный сердечник регулятора напряжения, сердечник регулятора тока намотан несколькими витками толстого провода и соединен последовательно с якорем генератора.

Во время работы ток увеличивается до заданной настройки устройства. В это время ток, протекающий через обмотки из толстой проволоки, заставит сердечник тянуть якорь вниз, открывая точки регулятора тока. Чтобы замкнуть цепь, цепь возбуждения должна проходить через резистор. Это снижает текущий выход, точки закрываются, выход увеличивается, точки открываются, выход вниз, точки закрываются и так далее. Таким образом, точки вибрируют при открытии и закрытии, как и точки регулятора напряжения, много раз в секунду.

Хорошие и плохие новости

Регуляторы напряжения механические, поэтому их легко устранить. Если вы изучите функцию каждой из трех частей и то, как они взаимосвязаны, станет очевидным, какая часть работает со сбоями, в зависимости от симптомов. Это означает, что любой, кто понимает, как все работает, может легко устранять проблемы. Это хорошая новость.

Плохая новость заключается в том, что зазор между точками и давление пружины определяют пределы напряжения/тока, и их чрезвычайно трудно настроить. Иногда это можно сделать на автомобиле с помощью вольтметра, но обычно лучше заменить весь узел регулятора при выходе из строя определенной его части. Заводская сборка регуляторов требовала относительно сложных измерительных приборов. Регулировка их «на ощупь» — вопрос удачи, и часто это может привести к повреждению.

В целом хорошая новость заключается в том, что регуляторы недороги и их относительно легко найти. Замена всегда хорошая идея.

Как насчет регуляторов генератора?

Регулятор того же типа изначально использовался в автомобилях с генератором переменного тока, и они работают примерно одинаково. Однако, поскольку в некоторых автомобилях использовались амперметры, регулятор тока не требовался. Поэтому для включения обмоток статора генератора использовался «единичный» регулятор. Это был просто регулятор без секции регулятора тока.

Вскоре после этого автомобильные компании перешли на транзисторные регуляторы напряжения. Используя диоды Зенера, транзисторы, резисторы, конденсатор и термистор, эти регуляторы поддерживают надлежащее напряжение и ток во всей системе. Их схемы работают со скоростью 2000 раз в секунду, и они чрезвычайно надежны. С другой стороны, эти регуляторы не так просто ремонтировать. Они предназначены для того, чтобы их выбрасывали и заменяли.

Многие «полупроводниковые» регуляторы устанавливаются внутри генератора переменного тока и не подлежат обслуживанию, за исключением возможности установки пределов напряжения. Это нормально, потому что они очень хорошо работают в течение длительного периода времени. Для проверки их работы достаточно измерить напряжение аккумуляторной батареи при выключенном двигателе, затем при работающем. Вы должны увидеть что-то между 13 и 15 вольт при работе. Отсутствие изменения напряжения означает, что либо регулятор, либо генератор не работают, а более высокое напряжение означает, что регулятор не «регулирует» должным образом.

Как насчет преобразования генераторов в генераторы переменного тока?

Ну, это двусторонний вопрос. Мы считаем, что такие переделки следует делать, если при реставрации или капитальном обновлении автомобиля были установлены дополнительные электроприборы. Кондиционеры, электрические вентиляторы охлаждения и т. д. поглощают много тока, с которым не могут легко справиться старые генераторы. Генераторы обеспечивают в три раза больший ток и весят намного меньше, чем их старые аналоги.

С другой стороны, переход на генератор переменного тока повлияет на внешний вид автомобиля. Конечно, это личный выбор, но его стоит учитывать. Мы будем делать статью о преобразовании очень скоро.

data-matched-content-ui-type=»image_card_stacked»
число строк-содержимого с сопоставлением данных = «3»
число столбцов с соответствующим содержанием = «1»
data-ad-format=»авторасслабленный»>

Как работает генератор в вашем автомобиле

Как работает генератор в вашем автомобиле | Совет вашего механика

Задайте вопрос, получите ответ как можно скорее!

ЗАПРОСИТЬ ЦЕНУ

Стоимость ремонта генератора

Место обслуживания

$166,62 — $1 297,14

Диапазон цен для всех автомобилей

(7 113)

Ваш автомобильный генератор, по сути, это то, что работает вместе с аккумулятором и остальной частью вашей системы зарядки, чтобы ваш автомобиль работал. Когда вы заводите машину, вы работаете от аккумулятора. Затем аккумулятор передает мощность на генератор переменного тока для питания автомобиля. Генератор состоит из следующих частей:

Ротор генератора

Это просто катушка провода, намотанная на железный сердечник. Провод создает магнитное поле посредством постоянного тока (постоянного тока) — другими словами, ток, который течет только в одном направлении. Ток подается на катушку с помощью токосъемных колец и щеток, а шкив генератора вращается при работающем двигателе.

Вокруг ротора расположен еще один набор из трех катушек — вместе они образуют статор. Статор прикреплен к корпусу генератора и не вращается. Ротор вращается внутри статора и создает переменный ток.

Выходные диоды

Переменное напряжение слабое, поэтому перед использованием его необходимо преобразовать в постоянное. Это происходит в выходных диодах. Они преобразуют ток, чтобы он двигался только в одном направлении, и блокируют поток тока в противоположном направлении. Шесть выходных диодов образуют мостовой выпрямитель, который регулирует выходное напряжение генератора. Постоянный ток пульсирует шесть раз при каждом обороте ротора — это не чистый постоянный ток, но для большинства автомобильных целей его достаточно.

Трио диодов

Эти три диода обеспечивают регулятор генератора переменного тока током возбуждения.

Регулятор напряжения

Регулятор напряжения — это часть генератора переменного тока, которая определяет любое падение напряжения батареи и подает больший ток возбуждения на ротор, увеличивая его выходное напряжение. Если напряжение батареи повышается, то регулятор напряжения посылает на ротор меньший ток возбуждения, уменьшая выходную мощность.

Источник тока возбуждения

Ток возбуждения подается от генератора переменного тока через трио диодов и от аккумулятора через сигнальную лампу генератора. При первом запуске автомобиля напряжение подается от аккумуляторной батареи. Предполагая, что ваша система зарядки работает правильно, выход переключается на генератор.

Индикатор генератора или аккумулятора

Индикатор генератора или аккумулятора предупреждает о проблемах с генератором или, возможно, с другими частями системы зарядки автомобиля. Механик может выполнить диагностику, которая выявит проблему, которую затем можно исправить.


Следующий шаг

График ремонта генератора

Самая популярная услуга, которую заказывают читатели этой статьи, — ремонт генератора. Технические специалисты YourMechanic доставят вам услуги дилера, выполняя эту работу у вас дома или в офисе 7 дней в неделю с 7:00 до 9:00.ВЕЧЕРА. В настоящее время мы охватываем более 2000 городов и имеем более 100 тысяч 5-звездочных отзывов…
УЧИТЬ БОЛЬШЕ

СМОТРЕТЬ ЦЕНЫ И РАСПИСАНИЕ


генераторы

электрическая система

система зарядки

Заявления, приведенные выше, предназначены только для информационных целей и требуют независимой проверки. Пожалуйста, смотрите наш
