Как подключить двойной выключатель на люстру: Как подключить люстру (с 2, 3, 5, 6 лампами) к двухклавишному выключателю: инструкция, схемы

схема соединения двойного провода, порядок действий

Замена осветительного оборудования в жилых помещениях может быть вызвана как неисправностью старых приборов, так и желанием обновить интерьер. В просторных помещениях устанавливаются приборы с большим числом ламп, что требует распределения их по группам. Для этого стоит подключить люстру к двухклавишному выключателю.

• Инструменты для работы
• Провода в люстре
• Общее описание
  • Монтажные мероприятия
  • Прокладка кабеля
  • Распайка светильника
  • Распределительный бокс

Инструменты для работы

Перед началом монтажа нужно подобрать необходимые инструменты. К ним относятся:

• Индикатор напряжения для определения фазы.
• Отвёртки крестовая и шлицевая.
• Мультиметр для прозвонки цепей.
• Соединения проводов между собой лучше выполнять при помощи клеммных колодок. Подойдут изделия Wago, которыми удобно сращивать жилы из разных металлов (в большинстве старых зданий электропроводка выполнена алюминиевой «лапшой», а контакты люстр медные).
• Распаечная коробка.
• Нож, изолента, маркер имеются практически в каждом доме. Пригодится небольшая стремянка или стул, в зависимости от высоты потолка.

Провода в люстре

Прибор, купленный в магазине, снабжается инструкцией. Правила требуют, чтобы она была на русском языке. Однако если памятка отсутствует или отечественного перевода нет, стоит знать такие правила:

• Соединённые в одной группе или клеммнике провода с выходящим наружу контактом — это фаза, которая обозначается буквой L. В многорожковых люстрах такая схема позволяет применять выключатель с двумя и более клавишами, обеспечивая групповое, экономичное использование ламп.
• Если в жилом помещении имеется центральная заземляющая жила, то к ней подсоединяется провод, окрашенный в жёлто-зелёный цвет, PE. В постройках ранее 2000 г. встречается нечасто.
• К одинарной жиле, маркированной N, подсоединяются нулевые провода.

При отсутствии маркировки прозвонить схему можно с помощью прибора. В любом случае дополнительная проверка качества и правильности сборки не помешает.

Общее описание

Когда светильник оснащён несколькими лампами, а проводка позволяет использовать схему подключения двухклавишного выключателя к люстре, имеется много вариантов распределения светового потока. Можно выбрать любой из следующих:

• Загорание всех плафонов одновременно (для этого подойдёт электроарматура с одним действующим контактом). Если в схеме использовано только два провода, то это единственно возможный вариант без проведения дополнительных монтажных работ.
• Поочерёдное зажигание рожков. Нужен многокнопочный выключатель и трёхжильная проводка (не считая заземления). Количество загорающихся ламп при нажатии одной клавиши зависит от схемы разводки в люстре.
• Наиболее сложным будет способ поочерёдного, группового или одновременного запуска освещения в светильнике с большим количеством ламп.

Монтажные мероприятия

Если в комнате уже имеется устраивающая хозяина и подходящая к осветительному прибору электрическая сеть, то это сократит временные и материальные издержки на установку. Однако подсоединение с нуля также встречается нередко.

Для этого необходимо выбрать место будущего нахождения люстры. Как правило, это середина потолка, хотя современные дизайнерские решения могут предложить её установку практически в любом месте. Крепление осуществляется на специальные кронштейны.

Прокладка кабеля

Выбрав точку для размещения осветительного прибора, нужно определить, где будет установлен двойной выключатель для подключения люстры. Потребуется также распаечная коробка, которую крепят чуть ниже потолка на стене. Форма её может быть любой.

Разметив установочные места, необходимо подготовить трассу для укладки провода. Это трёхжильный (для сетей с заземлением число жил будет 4) кабель соответствующего сечения, которое зависит от мощности и количества ламп. Рассчитать его можно по специальной таблице. Канал штробится от предполагаемого места установки светильника до разветвителя и далее до коробки, где будет стоять выключатель.

Если в комнату не заведено напряжение, то от центрального щита прокладывается канал с размещением кабеля, аналогичного комнатному — до соединительного бокса. От него общий ноль и земля (если есть) отходят напрямик до люстры, а фазный провод подаётся к месту предполагаемого выключателя. От него же необходимо проложить двухжильный кабель, по которому будет подаваться фаза сперва до распредкоробки, а затем к светильнику.

После того как проброска проводов завершена, нужно их скоммутировать. Фаза, подаваемая из коробки, крепится к общему контакту разъединительного устройства. Концы, идущие к люстре, — к отходящим клеммам. Подобная арматура выполняет функцию разрыва фазы. В целях безопасности прокладывать через неё нулевой провод нельзя.

Распайка светильника

Прежде чем подключить двойной выключатель на люстру, необходимо все имеющиеся в приборе лампы разбить на требуемые группы. Это дробление выполняется в зависимости от нужных условий освещённости. Вариантов может быть несколько, выбор делается произвольно. При подключении патронов следует учитывать правило: фаза подходит к центральному контакту, ноль — к боковому. Все нулевые провода совмещаются с соответствующей жилой, идущей от соединительной коробки.

После распределения такие концы замыкаются между собой отдельно: первая и вторая группы подсоединяются к двойному кабелю, идущему от выключателя через соединительный бокс. При предусмотренной заземляющей жиле её следует совместить с контактом, помеченным PE или специальным значком.

Распределительный бокс

Соединив провода в осветительном приборе и в выключателе, нужно собрать схему в распаечном коробе. Это можно совершить несколькими способами:

• Самым простым и распространённым методом является обычная скрутка. Нужно лишь зачистить кончики, скрутить их и заизолировать. Подобный вариант подходит для проводников, изготовленных из одинакового металла.
• Более надёжный контакт обеспечит пайка. Она применяется в помещениях, где предъявляются повышенные требования к безопасности (школы, детсады, больницы). Употребляется исключительно в сетях освещения. При больших нагрузках использование такого варианта запрещено.
• Для создания идеального контакта употребляется сварка. Этот тип соединения будет самым безопасным, но потребует определённых навыков работы с оборудованием.
• Проверенный десятилетиями применения, служащий свыше 20 лет способ гильзовой опрессовки.
• Использование клеммных зажимов также надёжно. Это самый молодой и быстрый вариант монтажа.

Определившись с методикой совмещения проводов, следует соединить их между собой. Порядок таков:

• Общая нулевая жила от главного щитка подключается к подобному проводу люстры.
• Фаза от источника питания — с соответствующим концом, идущим к выключателю.
• Групповые шнуры со светильника — с отходящими от коммутационного устройства.
• Контакт PE — с землёй от прибора освещения.

Последним этапом будет включение схемы в распределительном щитке. Произвести это несложно, так как все концы подсоединяются на определённые места: фаза к автоматическому выключателю, ноль к нулевой клемме, а PE-проводник к заземляющей шине. После визуального обследования правильности собранной схемы её необходимо проверить с помощью мультиметра при включённом и нерабочем положении выключателя. Убедившись в том, что схема рабочая, можно подавать напряжение.

В случае установки новой люстры на старое место вся электроарматура уже установлена, имеется кронштейн и провода. Необходимо определить их фазировку. Это можно сделать так:

• Развести концы в стороны и включить клавиши выключателя. Индикатором определить наличие напряжения. Где оно отсутствует, будет ноль или общий провод. Два прочих контакта — фазные.
• Для прозвонки с использованием прибора нужно разобрать выключатель и распаечную коробку.

При проведении подобных мероприятий стоит помнить, что работа с электрическим током является опасной. Поэтому перед монтажом следует отключить напряжение и проверить его отсутствие исправным приспособлением. Если навыки производства электротехнических работ отсутствуют, рекомендуется обратиться к специалистам.

Подключить люстру на двойной выключатель: видео

Назначение и сфера применения

Данный тип устройств позволяет коммутировать две или три (если используется трехклавишная конструкция) группы приборов (источники освещения, вытяжка и т.д.) или же включать/выключать отдельные группы.

При помощи двухклавишной конструкции несложно организовать управление интенсивностью освещения комнаты. Например, если используется источник света на три лампочки, можно подключить его так, чтобы образовалось две группы. Тогда можно включать одну, две или все лампочки сразу. Как реализовать такой вариант, будет рассказано ниже.

Второй, не менее распространенный вариант, – управление освещением раздельного санузла.

Безусловно, можно для этих целей использовать два одинарные конструкции, но установка двойной дает следующие преимущества:

• при установке конструкций скрытого типа потребуется делать только одно посадочное место;
• стоимость одноклавишного и двухклавишного выключателя примерно одинакова, но первых необходимо два;
• два устройства смотрятся менее эстетично, чем одно, и занимают больше места, что может быть критично в некоторых ситуациях.

Как лучше соединить провода

Как подключить двойной (двухкнопочный) выключатель

Как правило, электричество ошибок, даже мелких, не прощает и рано или поздно, но результаты не заставят долго ждать. В основном, проблемы касаются некачественного соединения проводов, как в процессе формирования групп, так и в процессе их подключения к электрической проводке.

Плохая скрутка всегда даст о себе знать через какое-то время, поскольку контакт нарушается и начинает греться. Исходя из последних требований, при подключении люстры к электрическим проводам, скрутки делать нежелательно, хотя качественно выполненная скрутка не уступает по надежности клеммным соединениям. Большинство выпускаемых в наше время люстр комплектуется подобными клеммами, к тому же, их можно купить в любом отделе строительного магазина, где продаются комплектующие для электрической проводки.

Соединить провода от люстры и выключателя нужно в клеммной коробке

Зачастую возникают проблемы из-за того, что в отверстие не помещается скрутка из нескольких проводов. В таком случае, есть выход: к скрутке припаиваются проводник, длиной не больше 10 см. Если говорить о современных люстрах, то в них используется достаточно тонкий провод, поэтому скрутка даже из 5 проводов легко помещается в отверстии зажимов.

После того, как группы (скрутки) сформированы, их вставляют в клеммник и надежно зажимают винтами. После этого приступают к подсоединению люстры на потолке, проделав подобную операцию с проводами. Их также вставляют в клеммник и надежно фиксируют такими же винтами. Самое главное – это правильно подключить нулевую и фазные группы.

На видео можно детально ознакомиться с процессом формирования групп из множества проводов, а также с правильным их подключением к клеммнику.

Как подключить люстру. Как соединить провода. Установка в Киеве 0974288408

Watch this video on YouTube

Подготовительные работы

Количество плафонов в люстре определяет не только точки свечения, но и число выводов от них, к каждой лампочке в рожковых люстрах подведены два вывода. Хорошо, если они уже подключены к патрону, в противном случае выводы просто заведены в соответствующие направляющие, но ни к чему не подсоединены.

В таком случае необходимо прозвонить каждое соединение на наличие цепи при помощи мультиметра. Если измерительный прибор покажет наличие подключения, то можете переходить к следующему этапу, в противном случае необходимо снять плафон и подсоединить жилы к контактам патрона.

Выводы в люстре соединяются в одну точку от каждого рожка. Жилы синего цвета подключаются к общему узлу электрической цепи – это будет нулевой вывод. Жилы коричневого или красного цвета соединяются в узел для подключения к фазному проводнику. Цветовая маркировка проводов может существенно отличаться в зависимости от производителя. Количество фазных узлов будет зависеть от электрической схемы, по которой подключается прибор освещения.

Наиболее частые ошибки в подключении люстры

Как подключить выключатель двойной

Ошибки при монтаже и подключении встречаются не только у начинающих электриков, даже у опытных специалистов нередко случается так, что люстра светит совсем не так, как должна. Ошибки эти типичны и банальны.

Неправильное подключение двойного выключателя

Это наиболее распространенная ошибка, заключающаяся в том, что входящий фазный провод подключают к одному из выходных контактов выключателя. При такой схеме подключения люстра не может нормально функционировать, так как одна секция ламп включается только при условии, что на другую секцию подано напряжение. То есть, если входящая фаза подключена к левому контакту выключателя, при нажатии левой клавиши фаза заходит в распределительную коробку через нижний входной контакт и включает одну секцию ламп. При последующем нажатии правой клавиши включается и другая секция. Но при размыкании левой клавиши отключаются все секции.

При отжатой левой клавише невозможно включить правую клавишу.

Причина зависимости правой клавиши от левой в том, что изначально фаза зашла через входной контакт выключателя левой клавиши, и левая клавиша при выключении разрывает фазу сразу на обеих секциях.

Для устранения этой ошибки следует поменять местами подключения входящей в выключатель и выходящей фазы.

Вместо фазного провода через выключатель проходит нулевой провод

Согласно правил устройства электроустановок предусмотрен порядок подключения выключателя, который замыкает и размыкает цепь посредством разрыва именно фазы. Как это выглядит на схеме? Нулевой провод, минуя выключатель, проложен из распределительной коробки напрямую к нулевому проводу потолочного светильника. Фазный провод из распределительной коробки проходит через клавишу выключателя, которая разрывает цепь.

Однако на практике иногда встречается неправильное подключение: через выключатель проходит не фазный, а нулевой провод. То есть при отключении клавиши выключателя электропроводка остается под напряжением, несмотря на то, что освещение не горит. Чревато это тем, что возможно поражение электрическим током при замене лампы, при случайном касании оголенных частей плафона люстры либо при нарушении изоляции провода.

Поэтому по возможности желательно устранить подобную ошибку в подключении.

Обнаружить данное нарушение схемы подключения можно при помощи индикатора напряжения, который при положении выключателя в состоянии «отключено» показывает наличие фазы на потолочных проводах.

Неправильная схема подключения нулевого провода люстры

Эта ошибка является причиной того, что в люстре нормально включается только часть лампочек, остальные либо светят слабо, либо вовсе не включаются. Как уже ранее рассмотрено, при наличии трех проводов фазные провода присоединяются каждый к отдельной секции лампочек, нулевой же провод является общим для всех лампочек, которые параллельно все присоединены к нему. Если перепутать провода, и соединенные между собой лампочки, допустим, первой секции подключить к нулю вместо фазы, а к фазе подключить все лампочки обеих секций (вместо нуля), то при нажатии первой клавиши в первой секции лампочки будут включаться, так как туда одновременно заходят и ноль и фаза. При нажатии второй клавиши во второй секции лампочки не будут светить, так как оба входящих провода будут фазные, а для того, чтобы лампочка светила, к ней нужно подавать фазу с нулем одновременно.

Электрическая проводка без заземления

Проходной выключатель двухклавишный: как подключить своими руками

Здесь обычная скрутка: Мы на неё поставим клеммы.

Подключение люстры к двойному выключателю на 2 лампы С потолка, из отверстия в плите перекрытия могут выходить три или четыре провода.

Нож, изолента, маркер имеются практически в каждом доме. У вас должно остаться 4 свободные не подключенные жилы. Произвести это несложно, так как все концы подсоединяются на определённые места: фаза к автоматическому выключателю, ноль к нулевой клемме, а PE-проводник к заземляющей шине.

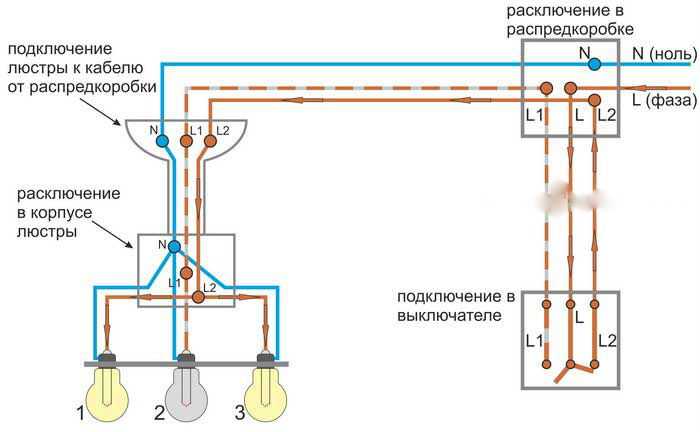

Расшифровка обозначений: L — фаза общего питания выключателя, L1 и L2 — фазные провода серии лампочек красный цвет , нулевой кабель N — синий Исходя из этой схемы, подключение пятирожкового осветительного прибора производится в несколько этапов. Вот и всё! Если у вас выключатель с подсветкой, косвенным признаком такого неправильного подключения может служить не работоспособность неоновой лампочки.

Назначение проводов в люстре

Количество загорающихся ламп при нажатии одной клавиши зависит от схемы разводки в люстре. Выключатель лучше располагать около дверей, чтобы было удобно пользоваться им, покидая комнату. С потолка обычно выходит два или три провода.

На одной из линий индикатор напряжения в разомкнутом положении должен показать наличие потенциала фазы. Применяйте соединительные экспресс-клеммы, это быстро и надежно.

Поочерёдное зажигание рожков. Люстра работает совместно с двухклавишным выключателем и от каждой клавиши включается и выключается своя группа ламп. После визуального обследования правильности собранной схемы её необходимо проверить с помощью мультиметра при включённом и нерабочем положении выключателя. Если не получается это сделать вручную, просто потянув их на себя, воспользуйтесь обыкновенной отверткой, поддев клавиши с боку.

Снимаем лампочки, чтобы закрепить плафоны. Три провода имеют светильники с одной рабочей лампочкой.
Схема двухклавишного выключателя. Как правильно подключить двухклавишный выключатель

Сколько проводов на люстре

Количество проводов на люстре зависит от того, насколько сложная люстра и сколько она имеет лампочек для включения. Когда на люстре всего два провода, то это, скорее всего простая люстра всего с одной лампочкой. Такую люстру подключить не сложно, достаточно каждый проводник подключить к нулю и к фазе (по отдельности). Если люстра простая, а выводов на потолке 3, и они подключены к двухклавишному выключателю, то:

• Можно соединить два фазных проводника вместе, сформировав таким образом один фазный проводник. В таком случае, люстру можно будет включать и отключать каждой клавишей, что не очень удобно.
• Один фазный проводник изолируется, тогда люстра будет включаться/выключаться одной из клавишей, на выбор.

Имеются многорожковые люстры, у которых может быть больше одной лампочки, поэтому и проводов больше, к тому же, может присутствовать провод (желто-зеленый) для заземления.

Когда люстра имеет 3 провода, то поступают так:

• Заземляющий провод не подключается, если его нет на потолке.
• Заземляющий проводник подключается к такому же проводнику на потолке.

Два остальных провода подключаются к фазному и нулевому проводнику. Как правило, современные люстры обязательно выпускаются с проводом заземления, что связано с требованиями правил техники безопасности.

Подключение к двухклавишному выключателю

Когда люстра имеет больше 2-х источников света, то не имеет смысла постоянно включать большое количество лампочек, а лучше разбить их на две группы. В таком случае, получится 3 варианта включения: минимум света, средняя освещенность и максимальное количество света. На потолке должно быть не меньше 3-х проводов – 2 фазы и 1 ноль.

Подключение пятирожковой люстры к двойному (двухклавишному) выключателю

В последнее время люстры соединяются внутри разноцветными проводами. Как правило, используются синие и коричневые проводники, хотя возможны и другие варианты расцветок. Согласно стандартам, синий провод предназначается для подключения «нуля». Поэтому в первую очередь формируется «ноль», за счет скрутки всех синих проводов

Важно проконтролировать, чтобы в это соединение не попали другие провода

Перед тем как подключить люстру, проводники группируют

Следующий этап – это формирование групп источников света. Если люстра 3-х рожковая, то здесь вариантов не много: формируется 2 группы, состоящие из 1-й и 2-х лампочек. Для 5 рожковой люстры возможны такие варианты: 2+3 лампочки или 1+4 лампочки. Эти группы формируются за счет скручивания фазных проводов, которые могут иметь коричневый цвет. В результате получается группа из «нулевых» проводников одного цвета, вторая группа представляет отдельную «фазную» группу, в которую может входить один или несколько проводников и третья группа также является «фазной», в которую входит 2 и больше проводов, в зависимости от численности источников света.

Схема подключения двухклавишного выключателя

Watch this video on YouTube

Подсоединение люстры к одинарному выключателю

Способ подключения довольно простой, даже в том случае, если в люстре не одна и не две лампочки. Намного проще это сделать, если из люстры выходят провода двух цветов. В таком случае, скручиваются вместе провода одного цвета, сформировав таким образом 2-х проводниковую линию. На рисунке ниже показана схема включения люстры к одинарному выключателю.

Схема подключения люстры к одноклавишному выключателю

Естественно, что при подобной схеме включения одновременно коммутируются все лампочки, что не всегда обосновано с экономической точки зрения.

Процесс прозвонки приборов освещения

Если у выведенных на клемму проводов один цвет или маркировка не отвечает стандарту, прежде как повесить светильник на потолок, их нужно прозвонить, используя мультиметр, для чего прибор настраивают на соответствующий режим.

Перед тем, как приступить к процессу, из люстры выкручивают лампочки, а дальше поступают следующим образом:

1. Когда светильник содержит металлические токопроводящие элементы, а проводов от трех и более, один из них может оказаться заземляющим. Чтобы это выяснить, один щуп мультиметра помещают на токопроводящую часть корпуса, а другим прикасаются к оголенному концу каждого провода или к контактам соединительной колодки. О том, что обнаружен заземляющий провод, говорит появившийся звук.
2. Для определения нулевого провода один из щупов помещают на боковой контакт любого из патронов осветительного прибора. К неотмеченным проводкам прикасаются до момента появления звука и наносят отметку на нулевой провод, остальные будут фазными.
3. В многорожковых люстрах с двумя ступенями освещения ко всем фазным проводам подключают патроны — один или несколько. Если необходимо их соотнести с клавишей на выключателе, делают так: щуп крепят к фазному проводу и последовательно прикасаются к центральным контактам, имеющимся на донышке патронов. Подключенные к данному проводу патроны обнаруживают согласно звуковому сигналу. Аналогично поступают и со вторым фазным проводом.

Когда в проводке светильника присутствует один фазный провод и несколько ступеней освещения, к нему следует подключать все патроны. В данном случае фазные провода, идущие от люстры, объединяют скруткой или перемычкой на колодке. Когда завершена подготовка электропроводки и прибора освещения, начинают осуществлять его крепление на потолке.

Подготовительные операции

Подобные операции связаны с тем, что необходимо вызвонить все провода для подключения. Особенно это актуально для тех, кто не имеет дела с электричеством постоянно. Как правило, на потолке может торчать от 2-х до 3-х проводов и совсем редко – четыре провода, да они на самом деле и не нужны, поскольку хватает даже 2-х проводов. Если все же торчит 3 провода, то один из них является заземлением. Если знать, где нулевой провод, где фазный, а где заземление, то проблем с подключением люстры не должно возникнуть.

Заземление

Заземляющие проводники встречаются в новых постройках, а также в квартирах после капитального ремонта, с заменой электрической проводки. Как правило, он отличается зелено-желтой окраской. Подключается он к такому же проводнику, который располагается на люстре, хотя не во всех люстрах имеется подобный провод.

Провод заземления есть в домах новой постройки или недавно отреставрированных

Случается, что на люстре подобного проводника нет, поэтому заземляющий провод на потолке изолируется и оставляется неподключенным, иначе, если его не заизолировать, он может случайно прикоснуться к фазному проводу и тогда получится короткое замыкание, поскольку провод заземления всегда связан с нулевым проводом.

Фазный и нулевой проводники

Рабочими, основными проводниками считаются «фаза» и «ноль». В домах старой постройки все провода имеют одинаковую расцветку. В новых домах или в домах после капитального ремонта, разводка электрической проводки осуществляется разноцветными проводами, что упрощает процесс подключения. К сожалению, это бывает не всегда и лучше лишний раз перестраховаться, прозвонив все провода: электрики бывают всякие и не всегда придерживаются определенных правил. Особенно это актуально по отношению к частным специалистам, у которых зачастую даже отсутствуют документы, допускающие их к подобным работам.

Чтобы определиться, где какой провод, можно воспользоваться либо мультиметром, либо индикаторной отверткой, с помощью которой легко определить фазный проводник. Если на потолке 3 провода, и они коммутируются двумя выключателями, то должно быть 2 фазных провода и один нулевой. Выключатели следует включать/выключать поочередно, чтобы определить, какой фазный проводник связан с определенной клавишей выключателя. После того, как назначение всех проводов определено, можно приступать к подключению люстры, выключив перед этим автомат на осветительном щитке для надежности, хотя достаточно перевести клавиши выключателей в положение «выключено» и проконтролировать наличие напряжения на фазных проводах с помощью индикаторной отвертки. Как правило, выключателями коммутируются фазные проводники, как более опасные.

Прозвонка проводов на потолке темтером

На фото можно увидеть, по какой технологии определяются провода при наличии мультиметра. В первую очередь следует перевести переключатель на мультиметре в положение, когда измеряется переменное напряжение, выбрав предел измерения больше 220 V. При прозвонке двух фазных проводов мультиметр не покажет ничего, поэтому можно смело говорить, что третий провод является нулем. Затем делаются контрольные измерения, подключая к мультиметру поочередно третий провод и каждый из проводов определенные заранее, как фазные. Прибор должен показать напряжение в пределах 220 V. Если провода не имеют разной расцветки, то нулевой провод можно пометить, например, наклеив кусочек изоленты.

Намного проще вызвонить все провода с помощью индикаторной отвертки: если индикатор зажегся, значит это фазный провод, а если нет – значит нулевой. Остается только их пометить.

Использование индикаторной отвертки для поиска фазы

Если на потолке торчит 2 провода, то это «фаза» и «ноль», хотя иногда важно знать, какой из двух проводников фазный. Как правило, на некоторых современных люстрах на клеммниках ставятся отметки «N» и «L», поэтому нулевой провод желательно подключить к клемме «N», а фазный – к клемме «L»

Как подключить провода люстры

Для соединения проводов будет правильно использовать специальные колодки с винтами. Они сделаны из диэлектрического материала и позволяют надежно соединить провода, при этом не потребуется дополнительная изоляция.

Если у вас нет такой колодки, можно просто скрутить провода между собой, после чего надежно заизолировать их с помощью ленты ПВХ или термоусадочных трубок, которые предварительно надевают на проводники и после того, как провода будут скручены, натягивают на соединение, а после нагревают феном, зажигалкой или спичками. Трубка должна плотно облегать соединение, но не повредите ее излишним нагревом.

Если вам требуется подключить двойную люстру, прежде ознакомитесь с ее инструкцией и посмотрите схему включения. Отмеченные вами перед этим провода с фазами, идущими через выключатель, нужно правильно подсоединить, в строгом соответствии со схемой, прилагаемой с люстрой.

В целом, отвечая на вопрос: как подключить люстру с 3 проводами, заметим, в такой люстре один провод – это общий ноль, два других – это фаза для одной секции люстры и фаза для другой. Если вы не правильно подключите, одна из секций не будет светиться.

Мы рассмотрели вопрос: как самому подключить люстру. В случае необычных светильников, а также, если ваша проводка выполнена без соблюдения стандартов, обратитесь к специалистам за консультацией.

Если у вас из потолка выходит два провода, вы не сможете подключить двойную люстру, придется прокладывать дополнительный провод. Если это затруднительно, используйте специальные регуляторы, они позволят плавно регулировать освещение, но при этом работают не со всем типами ламп. Предварительно проконсультируйтесь. Помните о технике безопасности.

Оцените статью:

Безопасно ли менять светильник, если выключатель выключен?

Вам интересно, безопасно ли менять светильник, если выключатель выключен? Электричество — это не то, с чем можно заморочиться. Вы должны понимать риски и знать, как уменьшить опасность, прежде чем менять осветительную арматуру.

Замена светильника при простом выключении небезопасна. Есть множество причин, по которым разумно отключить выключатель и дважды проверить, что провод не находится под напряжением, прежде чем вы начнете менять светильник.

В этой статье мы поговорим о том, почему так важно соблюдать технику безопасности при замене светильника. Хотя вы можете слышать разные вещи от разных людей, всегда лучше выбрать самый безопасный путь, особенно если у вас нет опыта работы с электричеством.

Давайте углубимся в детали.

Почему нельзя просто выключать выключатель при замене светильника

Если вы замените светильник, не проведя исследования, у вас могут возникнуть проблемы. В отличие от смены дверной ручки или укладки ковра, электрические системы могут вызвать серьезные проблемы, если они установлены небрежно.

Давайте поговорим о том, почему при замене светильника всегда следует выключать выключатель, а не только выключатель.

Вот несколько причин выключить выключатель перед заменой светильника:

1. Кто-то может по привычке включить выключатель.
2. Возможно, неисправность в электропроводке
3. Вам нужны хорошие привычки.

Давайте рассмотрим их более подробно.

Кто-то мог случайно включить переключатель

Как мы все знаем, привычки руководят нами во всех сферах нашей жизни. Большинство из нас чистит зубы каждый вечер, даже не задумываясь об этом. Это просто то, что мы делаем. Итак, привычки — это хорошо, но когда дело доходит до смены осветительных приборов, привычки могут быть опасными.

Пока вы возитесь с проводами, кто-то может войти в комнату и привычно щелкнуть выключателем, даже если он знает, что вы работаете.

Да, некоторые люди советуют использовать знаки или скотч, но даже в этом случае они могут не остановить силу привычки. Честно говоря, меньше работы, чтобы просто выключить выключатель и покончить с этим.

Неисправность в проводке

Даже если выключить выключатель было безопасно, и вы знали, что никто не включит его, в проводке все равно может быть какая-то неизвестная неисправность. Это не стоит того, чтобы рисковать.

Кроме того, если вы меняете осветительную арматуру, вы, вероятно, обновляете ее со старой. В этом случае вы можете находиться в старом доме, а в старых домах, скорее всего, проводка бессистемна или не соответствует нормам.

Давайте поговорим о формировании хороших привычек.

Хорошие привычки при работе с электричеством

Приступая к любой работе с электричеством, вам нужно подумать о формировании хороших привычек. Да, вы можете подумать, что можете просто выключить переключатель пару раз, но достаточно одного раза, чтобы этот переключатель включился, и у вас возникнут проблемы. Лучше всего выработать привычку выключать питание и автоматический выключатель при выполнении всех работ, связанных с электричеством.

Теперь давайте поговорим о том, почему так важно оставаться в безопасности при замене светильника.

Что может произойти, если вы игнорируете правила техники безопасности при замене светильника?

Есть несколько вещей, которые могут произойти, если вы не потратите время на правильную установку светильника. Если вас это вообще беспокоит, обратитесь к обученному и квалифицированному электрику с хорошей репутацией. Попросите их взглянуть на ваш светильник. Они позаботятся о том, чтобы все было установлено правильно.

Вот некоторые потенциальные опасности:

1. Поражение электрическим током
2. Пожары
3. Неисправность системы

Давайте рассмотрим их подробнее.

Поражение электрическим током

В худшем случае вы можете получить удар электрическим током. В зависимости от напряжения поражение электрическим током может быть очень опасным. Это не то, с чем можно возиться.

Пожары из-за плохой проводки

Проблемы с электричеством, к сожалению, являются частой причиной пожаров. Пожар — это не что иное, как катастрофа, поэтому убедитесь, что вы знаете, что делаете, прежде чем возиться с осветительным прибором.

Следует помнить, что некоторые новые светильники несовместимы со старой проводкой. Новые светильники потребляют больше энергии и выделяют больше тепла в проводах. Это может вызвать проблемы, если ваша система не предназначена для этого.

В этих случаях, если есть какие-либо сомнения в эффективности системы электропроводки, обратитесь к профессиональному электрику.

Неисправность светильника

Если проводка в светильнике выполнена неправильно, у вас могут возникнуть постоянные проблемы. Мы уже говорили о возможности поражения электрическим током при установке системы, а также о возможности возгорания, однако лампочки также могут постоянно перегорать.

Если проводка выполнена неправильно, лампочки могут мерцать и в конечном итоге перегореть — гораздо быстрее, чем если бы светильник был правильно установлен. С другой стороны, если светильник не соответствует напряжению, также могут возникнуть проблемы с перегоранием лампочек. Если вам интересно, вы можете прочитать больше о слишком быстром перегорании ламп в этой статье.

Хорошо, теперь, когда мы знаем, что вы должны полностью отключить питание перед установкой нового светильника и что вы должны делать это с большой осторожностью (или рисковать дальнейшими опасностями), давайте рассмотрим некоторые советы по безопасности.

Как обеспечить безопасность при замене светильника

После того, как вы отключили питание и убедились, что используемый вами светильник совместим с системой электропроводки, пришло время установить освещение. В этом разделе мы поговорим о некоторых советах, которые помогут вам оставаться в безопасности на протяжении всего процесса.

Вот несколько советов по обеспечению безопасности при установке светильника:

1. Проверьте все местные коды
2. Отключите питание
3. Используйте тестер напряжения
4. Дважды проверьте систему электропроводки
5. Осмотрите и проверьте

Примечание : эта статья представляет собой просто изложение общих знаний – она не предназначена для замены профессионального совета сертифицированного электрика. У каждого немного другой дом, и он требует внимания и внимания к каждой электрической ситуации.

Проверьте все местные электротехнические нормы и правила для осветительных приборов

Прежде чем приступать к установке или демонтажу, вы должны убедиться, что соблюдаете все местные строительные нормы и правила. Да, эти вещи могут быть болезненными, но они существуют по уважительной причине, и если их упустить из виду, они вернутся, когда вы попытаетесь продать дом (или когда что-то пойдет не так).

Итак, не торопитесь, чтобы убедиться, что ваши местные правила или ассоциация домовладельцев разрешают установку нового светильника и что тип светильника соответствует правилам.

Дважды проверьте свою систему электропроводки

После того, как вы убедились, что у вас есть разрешение на установку нового светильника, пришло время еще раз проверить ваш дом. Как мы уже говорили, в некоторых домах старше определенного возраста системы будут несколько устаревшими.

Попробуйте исследовать историю своего дома и убедитесь, что все в порядке. Не волнуйтесь. Иногда, даже если есть небольшая проблема, она не требует серьезного ремонта.

Отключите питание светильника

Теперь, когда пришло время установить светильник, убедитесь, что вы соблюдаете все рекомендации производителя светильника, обращая внимание на конфигурацию проводки и электрические требования.

Также – отключить питание. Как мы уже говорили, не просто выключите выключатель. Сделайте дополнительный шаг для обеспечения безопасности. Однако, даже когда вы выключите выключатель, остается еще один шаг.

Используйте тестер напряжения для светильника

После того, как вы отключили питание и аккуратно сняли светильник (но до того, как прикоснуться к каким-либо проводам), используйте тестер напряжения, чтобы убедиться, что в проводной коробке нет тока. Даже если выключатель выключен, есть вероятность, что какой-то тип провода в системе все еще вырабатывает электричество.

Как только тестер покажет, что все в порядке, можно приступать к установке нового светильника. Давайте пройдемся по последнему шагу.

Наблюдение и отчет

После того, как вы подключили новый светильник, не просто вымойте руки и забудьте об этом. Почаще следите за любыми отклонениями, особенно если вы в чем-то не уверены. Если вы обнаружите какие-либо необычные звуки, запахи или странное мерцание света, возможно, пришло время обратиться к профессионалу.

Они все просмотрят и дадут полную ясность. Остановить проблему на ее пути — лучший способ убедиться, что она не перерастет во что-то более опасное.

Заключительные слова о замене осветительных приборов и предотвращении опасности поражения электрическим током

Нет ничего лучше нового светильника, но поспешность процесса приведет только к новым проблемам. Вы всегда должны выключать выключатель светильника и проверять, что все в порядке, с помощью тестера напряжения.

Неразумно просто выключать выключатель и надеяться, что его никто не включит во время работы. Примите дополнительные меры, чтобы оставаться в безопасности. Вы будете рады, что сделали это.

Как подключить два светильника, управляемых одним выключателем

Инструкции по подключению одного выключателя для управления двумя фарами

Марк Дж. Донован

Обычно в этих типах цепей используется кабель Romex 14-2 или 12-2. Кабель 14-2 Romex используется для цепей на 15 ампер, а кабель 12-2 Romex используется для цепей на 20 ампер.

Черновая обработка электропроводки

Для черновой обработки цепи, в которой два источника света управляются одним выключателем, кабель Romex должен быть сначала проложен от панели в электрическую коробку выключателя света. Это ваш питающий кабель. Второй кабель Romex должен быть подведен от выключателя света к одной из электрических коробок освещения.

Третий кабель Romex должен быть проложен между двумя световыми электрическими коробками. Узнайте, как протянуть кабель Romex через стену, здесь .

Наконец, скрутите вместе два оголенных провода заземления с помощью гайки Greeny. Обратите внимание, что один из проводов должен выступать из конца «Зеленого». Прикрепите этот оголенный провод заземления к зеленому винту на переключателе. Убедитесь, что при креплении проводов к винтам провода согнуты в изогнутую форму и установлены по часовой стрелке вокруг винтов.

Подключение электрощита First Light

Используя проволочную гайку, скрутите и соедините черные провода от двух кабелей Romex вместе с 5-6-дюймовым коннектором (используя только отрезок черного экранированного провода, извлеченного из из запасного троса Romex небольшой длины).

Прикрепите черную косичку к одной стороне световой цепи. (Обратите внимание, что свиной хвост может не понадобиться, если вы подключаете напрямую к осветительному прибору. В этой конкретной ситуации черный провод осветительного прибора должен быть скручен и соединен вместе с помощью гайки с двумя черными проводами, связанными с Romex. кабели.)

Посмотрите видео ниже о подключении электрической розетки.

Повторите процедуру для белых проводов (обратные провода). Используя проволочную гайку, скрутите и соедините вместе белые провода двух кабелей Romex вместе с коннектором длиной 5-6 дюймов (используя только отрезок белого экранированного провода, извлеченный из небольшого отрезка запасного кабеля Romex).

Присоедините белую косичку к другой стороне цепи освещения. (Обратите внимание, что хвостик белого провода может не понадобиться, если вы подключаете напрямую к осветительному прибору. В этой конкретной ситуации белый провод осветительного прибора должен быть скручен и соединен вместе с помощью гайки с двумя белыми проводами, связанными с кабели Romex.)

Опять же, один из проводов должен выступать из конца «Грини». Прикрепите этот оголенный провод заземления к зеленому винту на светильнике или к металлическому шасси светильника.

После подключения электрических коробок и осветительных приборов закрепите их в соответствующих электрических коробках и прикрепите крышку выключателя к электрической распределительной коробке.

Наконец, установите лампочки в светильники, а затем включите питание новой цепи освещения на панели главной цепи.

Хотите добавить диммер для управления освещением? Посмотрите, как это сделать, в этом видео о том, как установить трехпозиционный диммерный выключатель , или в этой статье , посвященной установке светового диммера .

Для получения справки по строительству нового индивидуального дома см. Лист предложений по строительству нового дома HomeAdditionPlus.com . Бюллетень предложений по строительству нового дома содержит информацию о том, как планировать индивидуальный проект строительства дома и на что обращать внимание при найме подрядчиков для строительства вашего нового дома. Он также включает в себя подробную таблицу разбивки затрат и электронную таблицу для оценки ваших собственных затрат на строительство нового дома.

Сопутствующая информация

• 3-позиционный выключатель света Видео по подключению
• Выяснение электрической проводки выключателя света
• Как заменить цепной выключатель света Патрон видео

Бесплатное добавление дома Цены без обязательств!

Заполните нашу быструю и удобную форму за 3-5 минут и получите бесплатное ценовое предложение по пристройке дома от одного из наших предварительно проверенных и лицензированных подрядчиков по пристройке дома.
