Электропроводка наружная в деревянном доме: пошаговая инструкция, правила ПУЭ, схемы, скрытая и открытая электропроводка + фото и видео

Электропроводка в деревянном доме: открытая, скрытая, ретро

Обилие новых строительных материалов и инновационных технологий несколько отодвинули в сторону применение древесины. Однако остаются места, где дерево остается единственно доступным решением для постройки собственного дома.

Даже в негорючих каменных домах неполадки в электрических сетях приводят к частым возгораниям. Там горит отделка, шторы, мебель и т.п. В деревянных домах к горючим материалам добавляется материал самого дома. Поэтому разводка электропроводки в деревянном доме занимает особое место в теории и практике электромонтажных работ.

Кабель для электропроводки в деревянном доме

Устойчивые к огню кабели бывают двух типов: огнестойкие и не распространяющие горение. Кабели, не распространяющие горение, под воздействием высоких температур плавятся и выходят из строя. Огнестойкие кабели могут некоторое время продолжать работать даже под воздействием открытого пламени.

Большой выбор таких изделий можно найти и заказать на сайте. Здесь же опытные менеджеры помогут подобрать кабель именно для ваших целей. Продукция получена от лучших мировых производителей. Свойства изделий подтверждены международными сертификатами.

Все марки кабеля соответствуют требованиям ПУЭ. Обратите внимание на изделия маркированные в соответствии с ГОСТ 31565-2012 буквами «нг», которые обозначают кабель, не распространяющий горение даже при групповом способе прокладки. Обозначение «нг» может идти с различными дополнительными буквами:

• нг-LS – с низким дымовыделением;
• нг-HF – без выброса коррозионно-активных веществ;
• нг-FRLS – огнестойкий.

Также имеется множество марок кабеля с обозначениями, состоящими из комбинаций вышеперечисленных обозначений и имеющих соответствующие комбинированные свойства. Чтобы сделать электропроводку в деревянном частном доме достаточно маркировки «нг». Наибольшей популярностью для этих целей пользуется кабель ВВГнг.

Под этой аббревиатурой продают гибкий медный кабель в поливинилхлоридной изоляции устойчивый к высокой температуре. Изделие представляет собой силовой кабель с минимальным сечение жилы 1,5 мм². Имеются пяти и двужильные кабели. Своей популярностью у потребителя кабель обязан наилучшему соотношению цены и качества.

Хорошими эксплуатационными и противопожарными качествами отличается кабель NYM, изготавливаемый в соответствии с ГОСТ 22483. Кабель имеет три слоя изоляции: каждая жила отдельно, весь пучок жил и дополнительная оболочка из ПВХ.

Открытая проводка в деревянном доме

Невзирая на жаркие споры о преимуществах того или иного вида электропроводки в деревянных домах, все соглашаются с тем, что открытая проводка имеет одно существенное преимущество: она постоянно на виду. А это значит, что возникновение пожароопасной ситуации можно будет пресечь в начальной стадии.

Возгорания электропроводки редко случаются внезапно. Как правило, этому предшествует этап нагрева проводов, появление запаха подгорающей изоляции или искрение в розетках и выключателях.

Прокладку проводов можно вести несколькими способами:

• на фарфоровых роликах;
• в гофре, коробах или трубах из ПВХ;
• в металлорукаве или металлических трубах;
• в кабельных лотках или кабель-каналах.

Не будет лишним напомнить, что все вышеперечисленные изделия должны быть выполнены из сертифицированных материалов и не поддерживать горение.

После разметки трассы устанавливаем металлические основания в местах крепления розеток и выключателей. Да, именно так. Таковы суровые реалии нынешнего времени. Забудьте про асбестовое полотно и прочие «чудеса» прошлого века.

Прокладку проводов можно проводить любым из перечисленных выше способов, но проход провода через деревянные конструкции должен осуществляться только в металлической трубе (гильзе).

Скрытая электропроводка в частном деревянном доме

Начинать работы следует с составления подробной монтажной схемы. Это не только сведет до минимума возможные ошибки, но и послужит указателем на все время эксплуатации домашней электросети.

Благодаря наличию такой схемы, с указанными местами прокладки провода, можно исключить случаи забивания гвоздей в кабель при попытках размещения навесных шкафов.

С точки зрения пожарной безопасности, лучшим способом организации закрытой проводки в деревянном доме будет прокладка кабеля в металлорукаве или коробах. Для ответвления одиночных проводов можно использовать гибкие медные трубки.

При разводке кабеля следует строго соблюдать минимальные радиусы изгиба. В противном случае, под воздействием низких температур, изоляция может лопнуть. В местах разветвления необходимо устанавливать распаечные коробки.

Это основные принципы, которых нужно придерживаться при разводке кабеля в деревянных домах. Существует еще много тонкостей и подробностей, с которыми необходимо познакомиться в специализированных изданиях, прежде чем браться за работу.

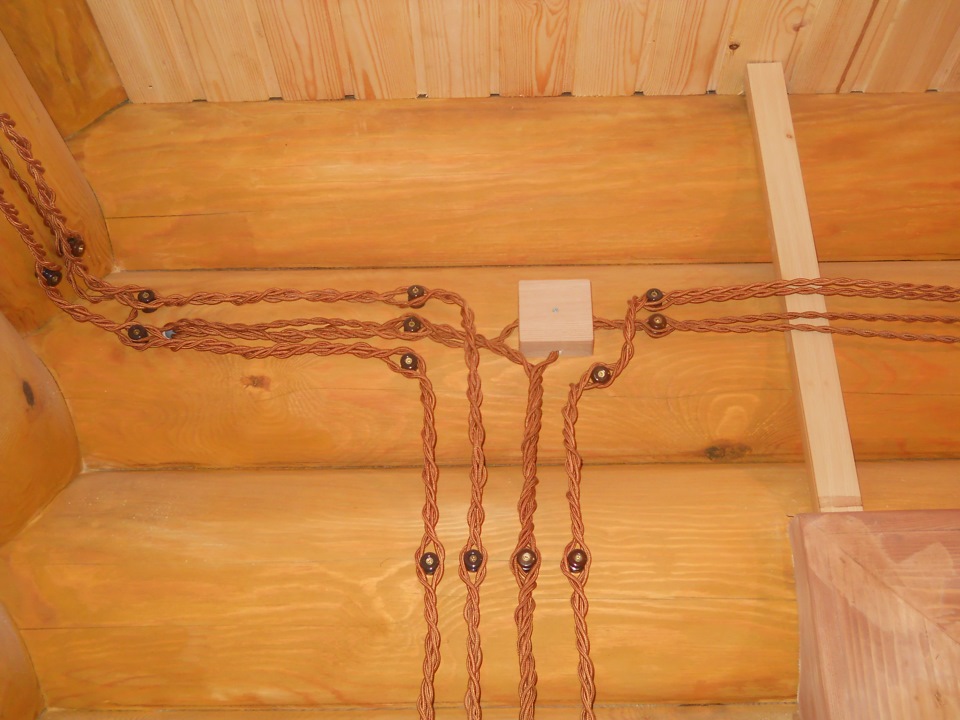

Ретро электропроводка в деревянном доме

Люди, родившиеся в середине прошлого века, еще помнят этот вид электропроводки. Он с одинаковым успехом использовался как в домашних, так и в производственных условиях. По сути, это открытая электропроводка на фарфоровых роликах.

Говорят, все, что не успели вовремя выбросить, со временем становится антиквариатом. Нечто подобное происходит и со спросом на монтаж открытой ретро электропроводки в деревянном доме. А для домов, сложенных из бревен, это едва ли не единственный способ провести электричество в дом. Правила проводки несложны, но весьма специфичны:

• специальным образом скрученные провода крепятся на фарфоровых роликах, которые обеспечивают минимальное расстояние провода от стены не менее 1 см;
• изоляция провода двухслойная;
• материал провода преимущественно медь.

Первый слой изоляции делают из винила. Второй слой может быть из хлопковой ткани или стекловолокна. Хлопковую ткань пропитывают огнеупорным лаком. Поскольку такая проводка играет важную эстетическую роль, то рынок предлагает дорогие изделия, в которых верхний слой изоляции выполнен из шелка.

Розетки, выключатели и другие установочные изделия больше похожи на произведения искусства, чем на электротехнические изделия. Эту продукцию поставляют, в основном, зарубежные фирмы и стоит она дороже обычной. Потребитель может заказать провод определенного цвета, под свои обои.

Встречаются одиночные виды изделий и от отечественных производителей, но они тоже не дешевы, ибо представляют собой фактически ручную сборку из комплектующих, сделанных теми же иностранными фирмами.

Лайфхак: При большом желании разместить наружную электропроводку в деревянном доме в стиле ретро за умеренные деньги, можно сделать это следующим образом – разместить декоративную проводку только в «представительских помещениях» на виду, а кладовки, спальни, гардеробные и гладильные помещения оборудовать обычным способом.

Комплекс мер по электро и пожаробезопасности

Кроме правильного подбора марки кабеля, расчета его сечения и соблюдения технологии прокладки электросети в деревянном доме, никто не отменял старые проверенные способы защиты электрооборудования и человеческой жизни.

Для защиты сети от превышения тока выше расчетного и токов короткого замыкания (КЗ), необходимо использовать автоматические выключатели (АВ). Автоматические выключатели отключат питание на участке сети в случае превышения силы тока по отношению к номинальному.

Очень важен расчет номинального значения тока автоматического выключателя. Если поставить АВ с малым номинальным током в сеть с большой нагрузкой, то он будет выбивать сразу в момент включения. Если поставить АВ с большим номинальным током на участок цепи не учитывая сечение кабеля и нагрузку, то может получится так, что он сработает только к моменту приезда пожарных.

Правильный расчет номинальных токов АВ и расстановка их по цепи называется обеспечением селективности (избирательности) защиты и требует высокой квалификации персонала.

Для защиты людей от поражения электрическим током необходимо применять устройства защитного отключения (УЗО). В отличие от АВ, которые срабатывают от токов в десятки и сотни ампер, УЗО сработает от утечек тока величиной в 10 мА – 300 мА.

Например, УЗО сработает при касании человеком токопроводящих элементов или при слабых утечках тока через потрескавшуюся или отсыревшую изоляцию. Как и в случае с АВ, расстановка УЗО требует учета селективности.

Заключение

В заключение остается сказать, что современные технологии позволяют вести электропроводку по деревянным конструкциям с достаточной степенью пожаробезопасности только при соблюдении вышеперечисленных условий.

Лица, которые хотят провести такие работы самостоятельно, должны соблюсти все условия безопасности и иметь определенный уровень подготовки. Это не тот случай, когда работу могут осилить дилетанты.

Электропроводка в деревянном доме: рекомендации опытных электриков

Удобства и коммуникации стали основной составляющей человеческой жизни. Такой комфорт трудно представить без электричества. Снабжение дома электрокоммуникациями не обходится без учета определенных правил. В этой статье мы подробно разберемся в вопросе, как прокладывается электропроводка в деревянном доме по схеме и требованиям.

Сегодня стали очень часто использовать для строительства частных домов именно древесину. Это выполняется не только со стороны эстетических соображений, а еще из-за натуральности сырья. Весьма трудоемким процессом в строительстве, является разводка коммуникаций, а именно электрификации жилища.

Содержание

• 1 Действующие правила для разводки проводов
• 2 Правила монтажа электропроводки в деревянном доме
• 3 Этапы монтажа электропроводки в деревянном доме
• 4 Тонкости распределения открытой проводки в деревянном доме
• 5 Какие провода выбрать для открытой проводки?
• 6 Виды кабелей и их преимущества для проводки в деревянных домах
  • 6.1 Провод ВВГ
  • 6.2 Провод NYM
  • 6.3 Провод ПУНП

Действующие правила для разводки проводов

Обязательно соблюдайте осторожность — это требуется для любых работ с электроустановками.

Открытая электропроводка в плинтусах

Правила монтажа электропроводки в деревянном доме

Важно! На момент монтажа электрики в дом руководствуйтесь тремя правилами: безопасность, пожаробезопасность и техника безопасности.

Известно, что удачным вариантом для разводки кабелей по деревянному типу строения, является именно открытая проводка. Обязательно, прокладывайте проводники в таких домах с хорошими изоляционными свойствами. Кабеля не должны создавать трение оголенных жил между собой. Если вы планируете ввод электропроводки в помещение с повышенной влажностью, используйте варианты, подходящие для наружных коммуникаций, так как они имеют более строгие свойства.

Прокладывая проводники от основного счетчика к потребителям не должно быть много соединений. Как правило, добиться целостности сети не так легко, поэтому на помощь приходят распределительные короба, которые обеспечивают надежную коммутацию электропроводов между собой.

В деревянных домах как никогда важно устройство контура заземления. Не забывайте перед окончанием прокладки проводов проверить ее функциональные особенности. При подключении сети к напряжению все источники должны работать. Плюс — отсутствие сверканий, искр и шипений проводников.

Электропроводка в деревянном доме скрученными кабелями.

Этапы монтажа электропроводки в деревянном доме

Важно перед выполнением монтажных работ все подготовить, обязательно наличие схемы размещения кабелей, как по всему помещению, так и в отдельных распределительных коробках.

Обратите внимание! Установка розеток и выключателей в древесине не рекомендуется, так как при нарушении контактов воспламенение неизбежно.

1. Первым делом выполняем подвод основного кабеля, идущего от главного щитка. Чтобы его прокинуть, необходимо подготовить специальные короба, в которых будет сделать разводку удобнее всего. Помните длина кабеля должна быть вычислена верно, так как выполнять соединение токоведущих проводников из нескольких частей, кроме как в распределителе не рекомендуется.
2. Беремся за подсоединение мощных потребителей (розеток и выключателей). В деревянном доме подобные установки крепятся саморезами прямо на поверхность стены. Благодаря чему монтаж не занимает массу времени и проводится легко.
3. Формируем источник энергообеспечения, то есть щит. Для этого можно приобрести специальный металлический распределитель. В наше время практически не применяются пробки. Идеально установить автоматы или УЗО. Ведь часто возникает необходимость обесточить часть дома, например, для ремонтных целей.
4. Когда все необходимые инструменты подключены в щитке, подсоединяем к нему шину заземления. Важно сделать защиту еще до начала разводки проводов по дому.

Важно! Выполнение работ по монтажу нужно выполнять последовательно, не пропуская даже мелочей.

Открытая электропроводка в деревянном доме

Тонкости распределения открытой проводки в деревянном доме

По сути, монтаж открытой проводки проводится двумя путями. В первом случае все кабеля пропускаются над напольным покрытием, а отводы к потребителям поднимаются кверху. Следующий вариант предусматривает установку проводников под потолком, отводя проводники вниз.

Выбрать одно из двух может хозяин самостоятельно: это зависит от разновидности проводки, а также от дизайна комнаты. Чтобы кабеля были менее заметны, принято тянуть их по границам дверных проемов. При монтаже входящего провода, его следует размещать над полом, а после поднимать к предполагаемым потребителям.

Провода современного типа, предназначенные для домашнего использования, имеют устойчивость к горению и воспламенению. Тем не менее не стоит исключать риск возникновения возгорания. Если ваши провода скрыты под слоем штукатурки — это абсолютно безопасно, а вот в домах деревянного типа, где хозяева попытались скрыть кабеля под подвесные потолки, они несут реальную угрозу.

Монтировать открытый тип электрической сети в доме необходимо с использованием соединительных клемм. Никаких иных способов соединения токоведущих проводов не должно использоваться. Даже самые надежные соединения не могут гарантировать нарушение контакта между стыком.

Рекомендация! Приобретайте современные пластиковые клеммы или самозажимные крепежи для проводов. Такие приспособления надежно изолируют оголенные жилы друг от друга.

Правильно выполненная электропроводка в деревянном доме

Какие провода выбрать для открытой проводки?

Надежность электричества в вашем доме зависит от того с какими намерениями вы подойдете к вопросу его выбора. Предлагаем определиться, каким моментам следует уделить внимание:

• наличие маркировки — это важный элемент. Ее значения очень важны для создания сети;
• на внешней оболочке кабеля производитель указывает ГОСТы и марку изготовления;
• обратите внимание на отметку сечения кабеля. Некачественный или самодельный продукт таким значением не обладает;
• ориентируйтесь на стоимость. Тут важно найти средний показатель, так как слишком низкие по цене, не обладают должными свойствами, а в дорогих не всегда есть необходимость;
• фирма-производитель должна быть указана на оболочке.
  Также ее знает продавец. Если вы заметили провода китайского изготовления, — от них лучше сразу отказаться. Скорее всего, в этой конструкции использовались материалы, не отвечающие надежности.

Виды кабелей и их преимущества для проводки в деревянных домах

Провод ВВГ

Самый распространенный вариант, применяемый для прокладки в электрических сетях с присутствием распределительной коробки. Различается кабель по форме, может быть плоским прямоугольным либо круглым.

В бытовых условиях применяется ВВГ-кабель с сечением от 1,5 до 5 кв. мм. Также такой проводник отличается прочностью и устойчив разрыву. Работает в нормальном режиме при диапазоне температуры ±50 градусов.

Провод NYM

Производится провод по немецким стандартам. Помимо внешней изоляции, жилы окружены и специальным наполнителем, усиливающим качества кабеля. Токоведущие жилы сделаны из медного сплава чаще всего произведены многопроволочные варианты.

Данный проводник не устойчив к воздействию солнечных лучей и слишком быстро выходит из эксплуатации. Даже этот недостаток не влияет на востребованность многожильного провода.

Провод ПУНП

Подобный вариант приемлем для использования в домашних электросетях. Чаще всего имеет плоский профиль. Провод может быть двухжильным и трехжильным. Однако, это кабели из дешевой комплектации. Применяя их для домашнего электричества, целесообразно устанавливать на систему освещения.

Такой провод имеет некачественную изоляцию, поэтому предупредить риск возгорания проводников он не способен.

Внутренняя и наружная проводка | WesBell Electronics

Хотя внутренние и наружные провода могут иметь некоторое сходство, их различия имеют значительные разветвления. Наружная и внутренняя проводка подпадает под разные коды безопасности и использует различные материалы в зависимости от применения. Использование провода в неправильном месте может быть критической ошибкой, приводящей к повреждению проводки и значительным рискам для безопасности, не говоря уже о неработающей электронике.

Существует несколько различных типов популярных внутренних и наружных проводов, и очень важно использовать правильный. Wesbell Electronics предлагает широкий выбор проводов и кабелей для обоих целей и может помочь вам найти подходящий для работы. Давайте начнем с разбора различий между этими двумя проводами и того, что делает их подходящими для различных применений.

Что разделяет внутренние и наружные провода?

Внутренние и наружные провода различаются по нескольким факторам, но основной целью наружных проводов является обеспечение лучшей защиты от непогоды. Внутренние провода не подвергаются такому же уровню риска и требуют менее прочных конструкций. Они часто более доступны, чем наружные провода, но не выдерживают тех же угроз, с которыми сталкиваются наружные провода. Это означает, что вы обычно можете использовать наружные провода внутри, но не наоборот. Это правило применяется независимо от того, используете ли вы кабелепровод или установку с прямым захоронением.

Некоторые из характеристик, которые различаются между внутренними и внешними проводами, включают следующее.

• Изоляция: Наружные провода должны выдерживать воздействие влаги, влажности и нерегулируемых температур. Во многих климатических условиях эти температуры могут быть экстремальными, поэтому наружные кабели защищают внутренние провода надежной изоляцией. Из-за этого они часто толще, но дополнительная защита необходима для защиты внутренних проводов от элементов.
• Тип штекера:  Внутренние вилки могут быть двух- или трехконтактными, в зависимости от изделия. Более мощные устройства, как правило, используют вилки с тремя контактами из-за дополнительной безопасности земли, но многие внутренние устройства, такие как лампы и зарядные устройства, используют вилки с двумя контактами. С ними немного проще работать, но они не обеспечивают наземную проверку. С другой стороны, наружные кабели почти всегда имеют заземляющий контакт.
• Калибр: Внутренние провода часто короче, и, поскольку они не потребляют столько энергии, они не должны быть такими же большими, как наружные провода. Они могут иметь меньший диаметр, потому что через них проходит меньший ток и требуется меньше защитных слоев.
• Энергопотребление:  Устройства могут сильно различаться по энергопотреблению, при этом внутренние провода часто сопровождают малоамперные устройства. Например, обычная бытовая лампа или телевизор могут потреблять около 0,5 А, а фен или стиральная машина — около 10 А. Между тем, предметы для улицы, такие как электроинструменты и большие осветительные приборы, могут потребовать гораздо больше энергии. Согласно журналу WOOD Magazine, электроинструменты, такие как маршрутизаторы и воздушные компрессоры, могут потреблять до 18 ампер, поэтому вам понадобится наружная розетка и провод, способный выдержать такой ток.
• Требования к электрическим нормам:  В разных местах действуют разные требования в соответствии с Национальными электрическими нормами. NEC определяет соответствующие приложения и методы установки, и вы должны использовать правильный тип кабеля в соответствии с этими требованиями, чтобы обеспечить соответствие требованиям и безопасность. Внутренние и наружные кабели имеют различные рейтинги защитных характеристик, которые должны соответствовать применению.

Прокладка проводов напрямую по сравнению с установкой в ​​кабелепроводе

Имейте в виду, что не все наружные провода одинаковы — некоторые рассчитаны на прямое заглубление, в то время как для других требуется кабелепровод. Открытый провод также требует осторожности и должен иметь правильный рейтинг для его размещения.

Наружные кабели, рассчитанные на прямое заглубление, можно размещать в подземных траншеях без использования кабелепровода. Они имеют прочный корпус, который изолирует влагу и защищает от угроз. При необходимости вы можете использовать эти кабели с кабелепроводом для дополнительной защиты. Вы можете прокладывать подземные питающие кабели без кабелепровода с 24-дюймовым земляным покрытием, в то время как для различных типов кабелепровода требуется от 6 до 18 дюймов покрытия.

Для некоторых наружных проводов требуется кабелепровод, который может состоять из разных материалов и может быть более необходим в определенных условиях. Например, трубы из поливинилхлорида подходят для агрессивных сред. Если вы прокладываете кабель в промышленных условиях, где могут присутствовать агрессивные химические вещества, этот тип кабелепровода может быть хорошей идеей. Всегда внимательно изучайте условия применения перед прокладкой наружного кабеля или провода.

В некоторых случаях провод можно оставлять открытым, если он имеет соответствующий список и рейтинг для применения.

Какой тип провода следует использовать на открытом воздухе?

Итак, вы хотите провести электричество на улицу. Какой провод вы используете? Для начала вам понадобится тот, который может противостоять широкому спектру угроз, которые могут различаться в зависимости от приложения и среды. Кроме того, вы, вероятно, будете смотреть на кабель, а не на провод. Кабели имеют несколько жил, а иногда и заземляющий провод, заключенный в защитную оболочку.

Большинство установок необходимо защищать от экстремальных температур. В зависимости от климата это может быть более или менее серьезной проблемой. Например, если вы прокладываете провод на открытом воздухе на севере, вам часто приходится сталкиваться с минусовыми температурами. В качестве альтернативы, южные места могут принести жаркие температуры, а Средний Запад может иметь и то, и другое. Вы должны убедиться, что используемый наружный кабель соответствует климатическим требованиям.

Другие риски, с которыми сталкивается практически любой наружный кабель, включают конденсацию, влажность, сырость и ультрафиолетовые лучи. Влага может быстро вывести кабель из строя, ухудшить его характеристики и испортить сигнал. С другой стороны, ультрафиолетовый свет разрушает внешние слои кабеля в присутствии солнечного света. Когда это происходит, это значительно сокращает срок службы кабеля и может привести к трещинам в оболочке, подвергая провод воздействию других материалов, таких как вода.

Обратите внимание, что даже кабели с защитой от УФ-излучения могут выцветать, но это лишь косметическое изменение. Тем не менее, это может вызвать трудности с идентификацией кабеля в будущем, поэтому стойкий цвет на оболочке провода является неоспоримым плюсом.

В некоторых местах, например в промышленных условиях, вам также необходимо учитывать наличие таких веществ, как химикаты, масло, растворители и топливо. Они могут разъедать оболочку кабеля и разъедать ее вплоть до самого провода, поэтому необходимы соответствующие защитные слои.

Некоторые популярные наружные кабели включают следующие.

• Тип UF-B:  Подземный питательный кабель, как следует из названия, часто подходит для прокладки в грунте без необходимости прокладки кабелепровода. Буква «B» в названии указывает на его использование в качестве кабеля ответвления. Его также можно применять в помещениях, если есть опасения по поводу влажности или коррозии. Этот тип кабеля имеет оболочку из ПВХ и изоляцию из ПВХ и нейлона с цветовой маркировкой. Проводники могут быть скрученными или отожженными из мягкой неизолированной медной проволоки с добавлением заземления из неизолированной меди. Они поставляются с американскими размерами проводов от 6 до 14 и поддерживают 600 вольт и температуру до 9 градусов.0 градусов Цельсия, сухой или влажный.
• Тип MC:  Другой внутренний или наружный кабель, кабели типа MC используют изоляцию THHN, что означает термопласт, термостойкая и нейлоновая оболочка, или водостойкую версию, THWN-2. Эти изоляции необходимы для многих наружных применений, включая влажную и жаркую среду. «MC» означает металлическую оболочку, представляющую собой алюминиевую взаимосвязанную броню, окружающую провода THHN/THWN-2, которая обеспечивает надежную работу в суровых условиях. Кабели типа MC изготавливаются из цельной, многопроволочной и неизолированной меди калибра от AWG 14 до 2. Они подходят для использования вне помещений над землей и под землей с кабелепроводом.
• SE-R:  Кабели SE-R представляют собой кабели с служебным вводом закругленной формы. Они также используют изоляцию THHN, но имеют оболочку из ПВХ и заземляющий провод. Типичные области применения включают фидерные панели и ответвления цепей, которые выигрывают от устойчивости SE-R к солнечному свету и воде, а также огнестойкости. Хотя SE-R не подходит для прямого захоронения, его можно использовать в кабелепроводе. Он работает при температуре до 90 градусов Цельсия во влажных и сухих условиях и соответствует классам AWG от 6 до 4/0.
• ЕГЭ-2: Если вы разрабатываете проект на открытом воздухе с использованием солнечной энергии, USE-2 обеспечивает необходимую долговечность. Они состоят из медной или алюминиевой проволоки и гибкой резиновой изоляции, обеспечивая защиту от высоких температур, влажной или сырой среды, ультрафиолетового излучения, истирания, давления и химических веществ. Температурные характеристики могут достигать 90 градусов Цельсия и поддерживать напряжение 600 вольт.

Какой тип провода следует использовать в помещении?

Если вы не работаете на открытом воздухе, вы можете воспользоваться менее прочными внутренними проводами или более дешевыми кабелями. Как правило, им не требуется такой же уровень защиты, как наружным кабелям, но они, вероятно, имеют класс огнестойкости, предназначенный для данного приложения. Часто эти кабели будут неметаллическими и иметь провод под напряжением, нейтральный провод и провод заземления. Другой вариант — использовать незащищенный провод, но он должен быть в кабелепроводе для защиты, если он проходит в открытых местах.

Некоторые распространенные типы внутренних проводов включают следующие.

• Romex® NM-B: Провод Romex популярен в ответвлениях электропроводки жилых домов и небольших предприятий и доступен в широком диапазоне конфигураций. Это продукт Southwire, и он даже имеет специальную оболочку, позволяющую легко протягивать его через кабелепровод. Доступный в калибрах AWG от 14 до 8, этот кабель имеет изоляцию из ПВХ и нейлоновую оболочку и поддерживает температуру до 90 градусов Цельсия в сухих условиях. Он очень похож на кабель UF-B, но с меньшей защитой.
• THHN и THWN: Эти аббревиатуры могут показаться знакомыми, потому что они находятся внутри проводов типа MC, о которых мы упоминали ранее. Вы можете использовать провода THHN и THWN на отдельном внутреннем кабелепроводе. Эти провода имеют оболочку разного цвета, что указывает на их назначение в качестве горячих, заземляющих или нейтральных проводов. Они часто подают питание от электрической коробки к розеткам по всему дому. Провода THHN и THWN также имеют большое сечение для более требовательного энергопотребления.
• Низковольтный провод: Для конкретных применений в помещении вы можете найти различные низковольтные провода, такие как провод термостата и провод динамика. Они имеют относительно небольшие размеры и обычно изолированы, но технические характеристики могут сильно различаться в зависимости от типа провода.

Внутренняя проводка часто более рентабельна из-за меньшей потребности в передовых защитных материалах. Если ваш проект требует такого уровня защиты, например, во влажных помещениях или местах с экстремальными температурами, помните, что наружные кабели могут подходить для использования внутри помещений. Вам нужно будет тщательно проверить свое приложение и сравнить его с требованиями NEC, чтобы убедиться, что оно соответствует правильным стандартам.

Есть ли разница между внутренними и наружными электрическими розетками?

Краткий ответ? Абсолютно. Одно существенное различие между ними заключается в том, что наружные розетки должны включать прерыватели цепи замыкания на землю.

Розетки GFCI являются важным средством безопасности, которое значительно снижает риск поражения электрическим током и удара током. Когда происходит замыкание на землю, электричество направляется по непреднамеренному пути за пределы проводов, по которым оно должно было идти, в том числе через человека, если это самый быстрый путь к земле. GFCI постоянно контролирует электрический ток, проходящий через него, и отключает поток электричества, если обнаруживает неисправность. Это все равно может привести к поражению электрическим током, но предотвращает длительный электрический контакт.

GFCI требуются в определенных внутренних помещениях, таких как ванные комнаты и кухонные столешницы, где поблизости есть вода, но они всегда необходимы в наружных розетках на 15 ампер, 20 ампер или 120 вольт. Наружные розетки также отличаются несколькими другими способами, в том числе следующими.

• Количество отверстий: GFCI также означает, что наружные розетки будут иметь конструкцию с тремя отверстиями, в которую можно вставить заземляющий контакт. В то время как большинство внутренних розеток имеют это, некоторые старые не имеют и вмещают только двухконтактные вилки.
• Водонепроницаемость: Наружные электрические розетки также снабжены водонепроницаемыми крышками, защищающими розетку, даже когда шнур подключен к сети. Это означает, что вы можете оставлять освещение на террасе включенным все лето, не беспокоясь о дожде или ночной конденсации. Конечно, у внутренних розеток такой защиты нет, но и они обычно в ней не нуждаются.

Помните, что мало иметь уличную розетку — вам также необходимо убедиться, что вилка или удлинитель, который вы используете, безопасны для использования на открытом воздухе.

Покупка наружных и внутренних электрических проводов

Независимо от того, требует ли ваша работа наружных или внутренних электрических проводов, специалисты Wesbell Electronics могут помочь. Мы знаем, что не всегда просто найти наиболее экономичный провод или кабель для работы, особенно когда речь идет о погодных условиях и условиях применения. Мы стремимся упростить эту задачу с помощью огромного выбора электрических проводов, предназначенных для внутреннего и наружного использования, и команды экспертов, готовых помочь. Мы будем рады рассмотреть ваш проект и помочь вам найти лучший выбор для работы.

От Romex и UF-B до USE-2 и проводов термостата, наш универсальный ассортимент доступен по доступным ценам, с бесплатной доставкой при покупке от 500 долларов. Помимо продажи проводов и кабелей, мы также предлагаем широкий спектр услуг по обработке кабелей и проводов, таких как зачистка, скручивание и сборка жгутов проводов, чтобы вы могли тратить меньше времени на подготовку кабелей и больше времени на работу.

Чтобы узнать больше о внутренних и наружных электрических проводах или получить помощь в поиске подходящего кабеля для вашей работы, обратитесь к одному из наших квалифицированных представителей сегодня!

Как закрыть оголенные провода снаружи: 31 новая идея

За последние несколько лет я сделал много изменений в нашем доме, включая пристройки, новый внутренний дворик и работы на заднем дворе. Мне приходилось прокладывать различные провода для освещения и электропроводки на внешней стене, поэтому мне удалось придумать разные способы оголения электрических проводов снаружи. Здесь тоже все тебе в помощь.

31 способ замаскировать оголенные электрические провода снаружи

Прежде чем вы решите спрятать, замаскировать или замаскировать провода снаружи, убедитесь, что электричество в доме отключено и изолировано. Всегда обращайтесь за помощью к профессиональному и квалифицированному электрику.

Имея это в виду, вот как можно закрыть оголенные провода снаружи.

1. Используйте эластичный шнур для фиксации провода

Используйте эластичный шнур для временного закрепления любых оголенных кабелей. Например, если шнур питания, идущий к уличному освещению внутреннего дворика, ничем не закрыт, прикрепите эластичный шнур к кабелю и проденьте его через крюк с проушиной, ввинченный в карниз или верхнюю часть стены, чтобы удерживать его вместе и не касаться земли.

2. Используйте гибкий трубопровод для защиты провода

Если открытые кабели проходят вдоль наружных стен снаружи, вы можете закрепить гибкий трубопровод с помощью степлера, чтобы зафиксировать его на месте. Трубы большего диаметра лучше, чем трубы меньшего диаметра, потому что они обеспечивают лучшую защиту ваших проводов.

3. Используйте изоленту, чтобы заклеить оголенные провода снаружи

Используйте изоленту, чтобы заклеить оголенные провода. Этот метод быстрый и простой в использовании, но лучше не использовать его в местах с очень влажной или сырой погодой, поскольку это может повредить изоляцию оголенного кабеля.

Помните, что изолента будет работать только в том случае, если вы прокладываете оголенную проводку вдоль плоской поверхности, такой как необработанная стена или потолок.

4. Используйте трубы из ПВХ для защиты проводов

Чтобы предотвратить дальнейшее оголение внешних проводов, вы можете использовать трубы из ПВХ, чтобы скрыть их.

Трубопровод можно использовать для покрытия оголенных электрических проводов снаружи.

Просто просверлите отверстие в трубе в соответствии с размером провода и проденьте его. Вы также можете приклеить трубу к стене или прикрепить ее к стене для дополнительной защиты.

5. Используйте угловую планку, чтобы провода не торчали.

Если вы пытаетесь проложить кабели вдоль внешней стены, вы можете использовать угловую планку или молдинг, чтобы они были надежно защищены и не мешали. Затем вы можете просверлить отверстия в соответствии с размером вашего кабеля, продеть его и закрепить на месте.

Угловой буртик защитит кабель от воздействия погодных условий и предотвратит повреждение проводки.

6. Используйте цветы, чтобы закрыть оголенные провода снаружи

Если вы не хотите использовать окантовку или угловую бусину, вы можете посадить цветы вокруг открытых проводов снаружи. Это обеспечит эстетически приятное решение и предотвратит случайное наступление на них и их повреждение.

Умело расположенные цветы помогут вам закрыть оголенные провода снаружи.

7. Используйте шурупы для бетона, чтобы закрепить провод

Если у вас много проводов, которые необходимо защитить, вы можете использовать шурупы для бетона, чтобы закрепить провода к стене. Этот метод особенно удобен, если вы используете несколько кабелей и проводов, которые не объединены в одну категорию, например, электрические и телефонные провода.

8. Используйте зажимы для кабеля, чтобы удерживать провод.

Зажимы для кабеля также помогут защитить и упорядочить проводку. Они не повредят изоляцию ваших проводов.

9. Используйте электрические коробки, чтобы скрыть провода снаружи

Вы также можете установить электрические коробки вдоль наружных стен, чтобы аккуратно организовать всю проводку внутри. Это особенно полезно, если в одном месте, например, перед дверью патио, проложено несколько кабелей, чтобы они не путались друг с другом.

Полезный совет: Возможно, вам также пригодятся несколько советов о том, как спрятать коробку электрического трансформатора на заднем дворе.

10. Используйте крышку выключателя света, чтобы предотвратить оголение наружных проводов

Если вы не хотите, чтобы открытая проводка находилась перед дверью вашего патио, прикрепите крышку выключателя света вдоль стены, чтобы вы могли включать и выключать загорается, не глядя на оголенные кабели.

Эти чехлы бывают разных отделок и стилей; некоторые даже имеют розетку, чтобы вы могли подключать дополнительные устройства.

11. Используйте кабельные каналы, чтобы скрыть провод

Если необходимо скрыть несколько проводов, вы можете использовать кабельные каналы вместо отдельных кабельных зажимов. Это поможет обеспечить вашу проводку большей защитой и поддержкой. Вы также можете сначала установить электрическую коробку вдоль стены, а затем вставить в нее провод, прежде чем закрепить его с помощью кабельных каналов.

12. Добавьте молдинг, чтобы скрыть оголенные провода снаружи

Молдинг поможет защитить проводку от непогоды. Вы можете покрасить молдинг в цвет вашего дома или оставить его как есть для декора, который подходит к вашему внутреннему дворику.

13. Используйте растения в горшках, чтобы скрыть оголенные провода

Использование растений в горшках вдоль стены — это более творческий способ скрыть оголенные провода. Этот метод также обеспечит ваш внутренний дворик дополнительной зеленью, которая может сделать ваше наружное жилое пространство более привлекательным.

Некоторые ловко расположенные горшки для растений — это то, как я иногда закрываю оголенные провода снаружи.

14. Накройте оголенные провода виниловыми наклейками для стен

Если вы ищете более простое решение, попробуйте использовать прозрачные виниловые наклейки на бампер, чтобы скрыть оголенные провода; они очень недороги и не слишком сложны в установке. Вы также можете использовать изоленту вместо наклеек на бампер, если у вас их нет.

15. Используйте виниловые клейкие полоски, чтобы скрыть открытые провода

Более надежным решением для скрытия проводов является использование крышек шнуров из винилового материала. Они поставляются с предварительно вырезанными отверстиями для провода и очень просты в установке; все, что вам нужно сделать, это приклеить их на стену.

16. Используйте напольную плитку, чтобы скрыть оголенные провода

Если у вас много проводов вдоль внешней стены, вы можете использовать напольную плитку, чтобы скрыть их, вместо того, чтобы пытаться скрыть их по отдельности с помощью наклеек на бампер. и изоленту.

Эти плитки бывают разных отделок и стилей; некоторые даже имеют отверстие для шнуров, чтобы вы могли подключать дополнительные устройства.

17. Используйте наружную виниловую плитку, чтобы скрыть оголенные провода.

Наружная виниловая напольная плитка изготовлена ​​из прочной формованной смолы, которая выдерживает воздействие погодных условий, что делает ее идеальным выбором для патио, веранды, террасы или зоны бассейна. Вы также можете настроить напольную напольную плитку, выбрав дизайн, уникальный для вашего дома.

18. Установите панель ограждения, чтобы скрыть оголенные провода

Если необходимо скрыть несколько проводов, вместо этого можно использовать панель забора вдоль стены. Этот метод также добавит конфиденциальности вашему внутреннему дворику, скрыв проводку от глаз.

19. Установите защитную решетку, чтобы скрыть оголенные провода.

Более высокая панель ограждения обеспечит большую конфиденциальность и защиту вашей проводки. Виниловая решетка для уединения — идеальный материал для использования вокруг вашего патио, потому что его легко чистить, и его никогда не потребуется красить или окрашивать.

20. Установите теневой блок, чтобы скрыть оголенные провода

Если у вас есть несколько проводов, которые необходимо скрыть вдоль стены, вы можете установить теневой блок, чтобы они проходили внутри стены. Вы также можете сначала установить электрическую коробку вдоль стены, а затем надеть на нее теневую коробку для дополнительной защиты — обязательно оставьте место с каждой стороны для прохождения проводов.

21. Установите угловую полку, чтобы скрыть оголенные провода

Если у вас есть несколько проводов, проходящих возле угла стены патио, попробуйте установить угловую полку. Использование большей полки покроет больше вашей проводки, но вы должны убедиться, что внутри достаточно места для всей длины провода.

22. Установите ящик для цветов, чтобы скрыть оголенные провода

Еще один способ добавить места для хранения и украшения, скрывая открытые провода, — установить ящик для цветов вдоль стены. Посадка виноградных лоз вдоль стены вашего патио поможет скрыть его еще больше, не говоря уже о том, что вы добавите дополнительный оттенок зелени, который может превратить ваше открытое пространство в расслабляющий оазис.

23. Проложите провода внутри кирпичной облицовки

Если вы добавляете дополнительную проводку снаружи, рассмотрите возможность прокладки проводов внутри кирпичной облицовки для более скрытого вида. Если у вас есть декоративный или каменный фасад без отверстий, простое решение — построить его из дерева и прикрепить к проводам, чтобы они лучше гармонировали со стеной.

24. Скройте оголенную проводку, соорудив нишу в стене

Вы можете соорудить нишу в стене из дерева или кирпичной кладки, чтобы добавить место для хранения и одновременно скрыть проводку. Это также отличный способ добавить архитектурный интерес к вашей стене; на самом деле, это единственный способ полностью скрыть это.

25. Облицовка из окрашенного кирпича скрывает открытую проводку

Установка облицовки из окрашенного кирпича на наружную стену — еще один отличный способ скрыть открытую проводку. Это потребует от вас построить проем из дерева или кирпичной кладки вдоль внешней стены, но это отличный способ добавить архитектурный интерес и место для хранения.

26. Установите деревянные жалюзи на электрическую коробку

Помимо того, что вы можете скрыть оголенные провода, вы можете использовать деревянные ставни как способ украсить внешний вид. Это единственный вариант, который позволит вам полностью закрыть электрическую коробку, не разрезая ее и не ломая ничего.

27. Попробуйте установить светильник заподлицо вместо наружного бра

Рассмотрите возможность установки светильника заподлицо, если вы хотите скрыть оголенную проводку, но при этом иметь декоративное освещение. Они отлично подходят для контролируемого выявления оголенной проводки, поскольку свет светит только в одном направлении.

28. Установите наружные бра вместо настенных светильников в гостиной.

Настенные светильники в гостиной может быть трудно скрыть, если внешний вид вашего дома создает более одного провода, который должен проходить мимо него. Вы можете попробовать установить наружные бра вместо декоративного освещения — их гораздо легче скрыть.

29. Используйте защитный экран из проволочной сетки

Установка защитного экрана из проволочной сетки — лучший способ скрыть оголенную проводку на наружном потолочном вентиляторе, поскольку он может скрыть несколько проводов, идущих от двигателя. Также нет необходимости прокладывать проводку через стены, и это все равно позволит вам использовать вентилятор по назначению.

30. Используйте светочувствительный резистор

Установка светочувствительного резистора — единственный способ скрыть оголенную проводку наружного потолочного вентилятора, не прокладывая ее сквозь стены.
