Обмен опытом: Необходимо заэкранировать
Мощность ламп цветомузыкальной приставки, ограничивается мощностью выходных каскадов усилительного устройства. Получить сравнительно большую мощность усилителя на транзисторах, довольно сложно. Вот почему на выходе усилительных каскадов цветомузыки на фонарях установлены тиристоры, способные управлять нагрузкой мощностью в несколько сотен ватт и более. Именно такой принцип реализован в данной цветомузыке.
В цветомузыкальной приставке 3 канала цвета. Первый канал собран на транзисторах VT1 и VT2.Сигнал на вход канала поступает с движка переменного резистора R1 включенного во вторичную обмотку развязывающего трансформатора T1. Поскольку этот канал должен выделять низшие частоты, на входе его стоит фильтр R5,C1, ослабляющий средние и высшие частоты. За этим фильтром следует так называемый активный фильтр, собранный на транзисторе VT1. Он настроен на пропускание полосы частот примерно от 100 до 800 Гц. Это зависит от емкости конденсаторов C3 и C4 в цепи обратной связи между коллекторной и базовой цепям.Уровень обратной связи, а значит, и степень выделения заданных частот можно регулировать подстроечным резистором R9. С выхода фильтра сигнал подается через диод VD1 и резистор R10 на базу транзистора VT2. Транзистор открывается, и в цепи его эмиттера начинает протекать ток. В результате открывается и тиристор VS1, в анодную цепь которого включена лампа накаливания EL1, окрашенная в красный цвет.
Сигнал на второй канал, собранный на транзисторах VT3, VT4,поступает с движка переменного резистора R2. На входе канала стоит разделительный конденсатор С5, пропускающий сигналы средних и высших частот. Далее следует активный фильтр на транзисторе VT3,настроенный только на средние частоты (от 500 до 2000 Гц), управляющий каскад на транзисторе VT4 и тринистор VS2, включающий лампу EL2 зеленого цвета.
С движка переменного резистора R3 сигнал подается на третий канал, собранный на транзисторах VT5, VT6. Этот канал реагирует только на сигналы высших частот (от1500 до 5000 Гц) и с помощью тринистора VS3 управляет лампой EL3синего цвета.
О деталях цветомузыкальной приставки. Вместо КТ315Г можно применить другие кремниевые транзисторы структуры n-p-n статистическим коэффициентом передачи тока не менее 50. постоянные резисторы – МЛТ-0,5 или МЛТ-0,25,переменные и подстроечные – СП-I,СПО-0,5 или подобные. Конденсаторы – любого типа, оксидные – на номинальное напряжение не ниже указанного на схеме.
Схема цветомузыки (светомузыки) на тиристорах
Конструкция корпуса и фонарей цветомузыкальной приставки — на ваше усмотрение.
|
Осветительные лампы и тиристоры подключены к другому двухполупериодному выпрямителю на диодах VD10-VD13. Но здесь фильтрующие элементы отсутствуют, что необходимо для нормальной работы тиристоров – они ведь включаются при определённом напряжении между управляющим электродом и катодом, а выключаются только при падении напряжения между анодом и катодом до нуля.
Налаживание цветомузыки начинают с проверки напряжения на стабилитронах и выпрямленного (на конденсаторе C12). В первом случае оно может быть от 14до 17 В, а во втором – на 3…4 В. больше. Если разница превышает указанную , значит через стабилитроны протекает ток, превышающий предельно допустимый. Это может быть из-за повышенного выпрямленного напряжения.
Цветомузыка. Что может быть проще?
Цветомузыка.
Что может быть проще?
Вы начинающий радиолюбитель
и вам нечем заняться? Хотите что-нибудь
спаять, но не можете определиться с
выбором? Делаем цветомузыку! Устроим
дома дискотеку и будем зажигать,
но сначала включим паяльник и
немного попаяем. Не хотим дискотеку,
просто поставим возле компьютера в
уголок, пусть моргает под музыку.
Цветомузыкальная установка
позволяет получать цветные вспышки
в такт с исполняемой мелодией.
Для начала возьмём транзистор, светодиод,
резистор и источник питания 9В.
Подключим
источник звука и подадим напряжение
И что мы видим? Светодиод
мигает в ритм музыки. Но мигает надоедливо
под уровень громкости. И тут встаёт
вопрос разделения звуковой частоты. В
этом нам помогут фильтры из конденсаторов
и резисторов. Они пропускают только определённую
частоту, и получается, что светодиод будет
мигать только под определённые звуки

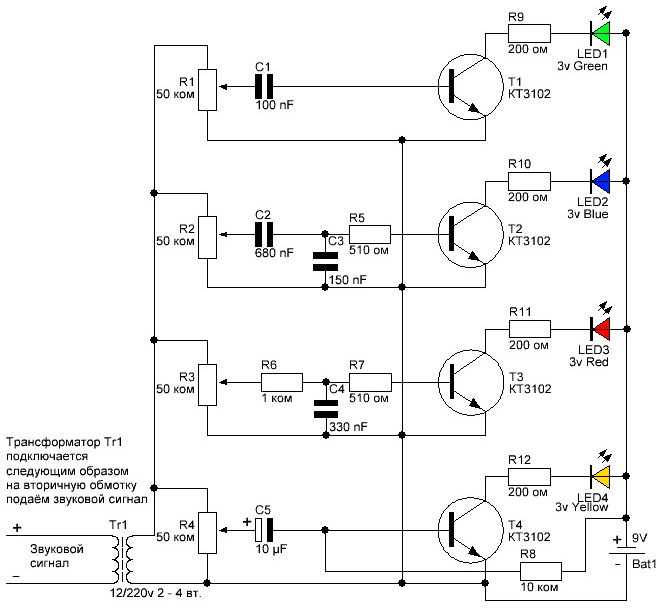

На схеме приведён пример
простой цветомузыки. Но это только
небольшая приставка, с незначительной
яркостью. Она состоит из трёх каналов
и предусилителя. Звук подаётся с линейного
выхода или усилителя НЧ на трансформатор,
который нужен для усиления звука и гальванической
развязки. Подойдёт сетевой малогабаритный,
на вторичную обмотку которого подаётся
звуковой сигнал. Можно обойтись без него,
если входного сигнала достаточно для
вспыхивания светодиодов. Резисторами
R4-R6 регулируется вспыхивание светодиодов.
Далее идут фильтры, каждый из которых
настроен на свою полосу пропускания частот.
Низкочастотный — пропускает сигналы частотой
до 300Гц (красный светодиод), среднечастотный
— 300-6000Гц (синий), высокочастотный – от
6000Гц (зелёный).
Транзисторы подойдут практически
любые, структуры npn с коэффициентом передачи
тока не менее 50, лучше, если больше, например
те же кт3102 или кт315.
Вы собрали надёжное, прекрасно
работающее цветомузыкальное устройство,
но чего-то не хватает? Модернизируем
его!
Начнём с самого главного.
Увеличим яркость. Для этого будем использовать
лампы накаливания на 12 вольт. В схему
добавляем тиристоры и питаем устройство
от трансформатора. Тиристор – управляемый
диод, позволяющий управлять мощной нагрузкой
с помощью слабых сигналов. При прохождении
через него постоянного тока он остаётся
в открытом состоянии даже без управляющего
сигнала, при переменном токе принцип
работы похож на транзисторный. Имеет
анод, катод – как у диода, и дополнительный
управляющий электрод. Способен выдерживать
приличную нагрузку, поэтому используется
в схеме для управления лампами накаливания.
Звуковой сигнал подаётся
от усилителя НЧ, мощностью 1-2 вата.
Тиристоры практически любые, рассчитанные
под ток ламп, лампы – автомобильные
на 12 вольт.
Трансформатор должен отдавать
достаточный ток (1.5-5 ампер) в зависимости
от ламп.
Если у вас есть опыт
работы с сетевым напряжением, то
лучшим вариантом будет использование
осветительных ламп на 220 вольт. Сетевой
трансформатор в таком случае не понадобится,
а вот звуковой лучше оставить для защиты
источника звука. При этом всё должно быть
тщательно изолировано и размещено в надёжном
корпусе.
Теперь делаем фоновую
подсветку. Она будет работать обратно
основным каналам: при отсутствии звука
светодиод горит постоянно, подаётся
звук – светодиод гаснет. Можно
сделать один общий фоновый канал
или несколько с отдельными звуковыми
фильтрами и подключить по предыдущей
схеме.
В схеме добавлен резистор
(R2) для постоянного открытия транзистора.
Поэтому ток через светодиод
проходит свободно, но звуковой сигнал
способен закрывать транзистор, светодиод
гаснет.
Заменим трансформатор на
транзисторный усилитель.
Избавляемся от звукового
провода при помощи микрофона.
Добавим
его в предыдущую схему. Теперь цветомузыка
будет реагировать на все окружающие
звуки, в том числе и на разговор.
В схеме приведён пример двухкаскадного
микрофонного усилителя. Резистор R1 необходим
для питания микрофона, R2 R6 устанавливают
смещение, R4 – настройка чувствительности.
Конденсаторы C1-C3 пропускают переменный
звуковой сигнал и не дают пройти постоянному
току. Микрофон – любой электретный. Если
схему использовать просто как предусилитель,
то R1 и микрофон убираются, звуковой сигнал
подаётся на C1 и минус питания. Номиналы
деталей не критичны, особая точность
здесь не важна. Главное не делать ошибок
и у вас всё получится.
Представляю вашему
вниманию цветомузыку на 12в с
транзисторами КТ805ам.
В данной цветомузыке
используется минимум деталей:6 сопротивлений
номиналом 100 Ом, конденсаторы 5-ти номиналов
и три транзистора КТ805ам.
можно использовать другие транзисторы
марки КТ, я использовал КТ829.
Собирал цветомузыку
навесным монтажом, т.
к имеется мало деталей,
но ниже есть печатная плата цветомузыки
на 2 канала (стерео)
Для сборки нам понадобятся:
резисторы номиналом 100 Ом — 6шт
конденсаторы следующих номиналов: 100мкФ
— 1шт, 47мкФ — 1шт, 4,7мкФ — 2шт, 1мкФ — 1шт
3 транзистора марки КТ, в моем случае КТ829
Конденсаторы использую
полярные (полярность соблюдать как
на схеме) иначе работать не будет!
Вместо резисторов
r4,r5,r6 я использовал переменные номиналом
10К, вместо светодиодов я использовал
светодиодную ленту.
Для работы данной цветомузыки
потребуется предусилитель, в качестве
него я использую усилитель вега10у-120с,
подключаю к выходам на колонки
Светомузыкальная
установка на светодиодах
Светомузыкальная установка
создаёт зрительный эффект на домашней
ёлке или на дискотеке. С первыми
аккордами музыки светодиодные гирлянды
разгораются разноцветными
В основе работы схемы лежит принцип частотного
разделения звукового сигнала в каналах,
разным частотам соответствует свой цвет
свечения светодиодов.
Для устранения эффекта мерцания и снижения
усталости глаз введён канал подсветки,
отключение которого происходит при включении
в работу канала синего цвета.
Схема устройства состоит из трёх светомузыкальных
каналов: низкой – красный, средней- зелёный
и высокой частоты – синий. Во входных
цепях установлены регуляторы уровня
сигнала, от режима установки которого
зависит яркость гирлянд.
Уровень входного сигнала
может варьироваться от 0,5 до 3 вольт-
вход «радио», для более высокого уровня
сигнала, как от трансляции, порядка тридцати
вольт выполнен дополнительный вход- «линия».
Дополнительно, для удобства, установлен
регулятор уровня входного сигнала.
В принципиальную схему кроме
трёх каналов с входными фильтрами
входят: входной усилитель сигналов,
канал подсветки и адаптер
питания.
Описание схемы:
Ключевыми устройствами в канал схемы
являются тиристоры.
Внешний сигнал с разграничение по уровню
подаётся на верхний или нижний вход (линия
или радио).
Сигнал через регулятор яркости R9 и конденсатор
С3 поступает на вход усилителя на транзисторе
VT1 обратной проводимости. В усилители
предусмотрено автоматическое ограничение
сигнала диодом VD1. Превышение сигнала
на базе транзистораVT1 приводит к открытию
диода VD1 и шунтированию перехода база-эмиттер.
Снятый с коллектора транзистора VT1 сигнал
поступает для распределения на входные
регуляторы уровня каналов, резисторы
R1. Далее сигнал поступает на фильтры каналов
с частотным разделением 50-200 Гц, 250-1000Гц,1200-5000Гц.
После частотного разделения
сигналы поступают на вход предварительных
усилителей на тиристорах VS1. Резисторы
R3 позволяют подогнать
входных тиристоров в связи с
разбросом характеристик.
Усиленный сигнал с нагрузки R5 катода
VS1 поступает на управляющий электрод
усилителя мощности на тиристорах VS2. Светодиодные
гирлянды HL1-HL21 включены попарно в анодную
цепь выходного тиристора по десять штук
в две параллельные линии.
В светодиодные
линии также установлены ограничительные
резисторы R6,R7 -(R17,R18 в подсветке).
Канал подсветки составлен на одном тиристоре
VS3 и управляется с анода выходного тиристора
синего канала.
Питание предварительного усилителя
и выходных каналов раздельное – предварительный
усилитель питается от двухполупериодного
выпрямителя на диодном мосте VD3 и далее
через резистор R16 и диод VD2 в обратном
включении.
Диод VD2 предотвращает шунтирование тиристоров
каналов постоянным напряжением, сглаженным
конденсатором С4.
Каналы светомузыкальной установки питаются
импульсным напряжением с выпрямителя
VD3.
Силовой трансформатор Т1 установлен небольшой
мощности не более 20 ватт от китайского
адаптера, конечно при возможной замене
светодиодной гирлянды на лампочки, мощность
трансформатора придётся увеличить раз
в пять.
Наладка светомузыкальной
установки заключается в подборе
начальных уровней сигнала на каждом канале,
желательно подать сигнал с генератора
и подбором конденсаторов С1,С2 добиться
соответствия полосы пропускания каналов.
Канал подсветки подстраивается резистором
R14.
Таблица замен:
№ | Наименование | Тип | Замена | Примечание |
1 | Транзистор VT1 | КТ312Б | КТ315 | NPN |
2 | Резисторы R1-R18 | МЛТ 0,125 | С2-29 | |
3 | ТиристорыVS1-VS3 | КУ101Б | КУ101Г | 1 Ампер |
4 | Резистор R3 | CПО | ||
5 | Диод VD1,VD2 | КД 512Б | КД106 | |
6 | Трансформатор T1 | ТПП | ТН | 12В 1 Ампер |
7 | Резистор R1,R9 | СПО | СП-3 |
Следует заметить что в
схеме все три канала имеют
одинаковые наименования деталей, так
как идентичны, кроме входных
фильтров, количество каналов можно
увеличить выполнив две платы, что даст
возможность дополнить цвета.
