Маркировка резисторов цветными полосками

18.05.202029.06.2020

Люди, которые занимаются ремонтом бытовой техники, помнят неудобные советские резисторы, определить емкость которых зачастую было очень сложно без выпаивания его с платы. Такая ситуация возникала потому, что емкость наносилась в виде цифр только с одной стороны устройства и увидеть их было не всегда возможно. Впоследствии в обиход вошла цветная маркировка резисторов — на корпус наносились цветные круговые полоски, которые видно при любом положении элемента. Разберем, как правильно определять номинал постоянных резисторов по полоскам.

Содержание:

• 1 Введение
• 2 Таблица цветов
• 3 Правила маркировки
  • 3.1 Устройства с тремя полосками
  • 3.2 Устройства с 4 полосками
  • 3.3 Устройства с 5 полосками
  • 3.4 Шестиполосные устройства
• 4 Проволочные резисторы
• 5 Калькулятор маркировки резисторов по цветовым полоскам

Введение

Резистор — это электронный прибор, который имеет определенное сопротивление. Его основная задача — преобразование силы тока в напряжение и наоборот. Ввиду малых размеров не всегда удается нанести и считать маркировку с резистора — к примеру, устройство на 0,25 ватт, достаточно часто применяемое в системотехнике, имеет длину не более 3.2 мм при диаметре 1,8 мм. Именно поэтому и была разработана цветная схема маркировки. Она является международной, ее утвердила IEC (International Electrotechnical Commission) и требования ГОСТ 175-72.

Маркировка резисторов полосками

Читать полоски положено слева направо. Первое кольцо наносится ближе к проволочному выходу из устройства.

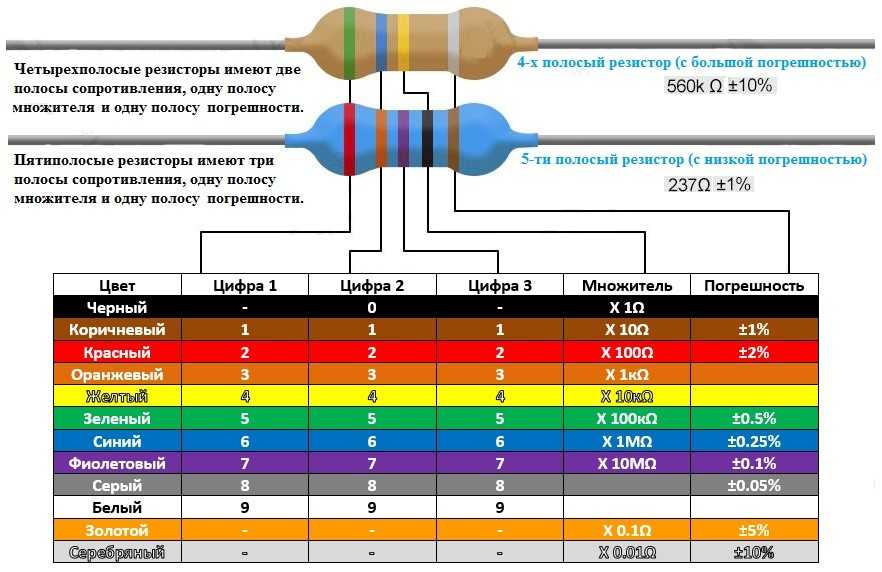

Таблица цветов

Для чтения маркировки резисторов цветными полосками можно использовать эту таблицу:

Последние числа используются для десятичного множителя. Также следует помнить, что существует шесть рядов точности, предусмотренных ГОСТ. Для ряда Е6 допускается отклонение в 20%, для Е12 — в 10%, Е24 — 5%, Е48 — 2%, Е96 — 1%, Е 192 — 0,5%.

Чтение полос удобнее, чем маркировки

Правила маркировки

Классическая маркировка резисторов по цвету состоит из 3—6 полос/колец. Чем больше полос, тем больше точность измерения. Разберем наиболее популярные варианты.

Устройства с тремя полосками

Подобную маркировку применяют только для тех элементов, которые имеют “плановые” отклонения не более 20%. Цифры, относящиеся к цветам, можно взять из приведенной выше таблицы. Первый и второй круг показывает сопротивление устройства, третья — показатель множителя.

Если обозначить первую полоску D1, вторую D2, третью E, то формула расчета сопротивления будет выглядеть так:

R=(10D1+D2)*10E

К примеру, на искомом резисторе первая полоса красная, вторая зеленая, третья — желтая. Ищем сопротивление (10*2+5)*104=25*10 в 4 степени=250000 Ом или 250 кОм.

Устройства с 4 полосками

Используются для устройств с точностью до 5-10% (ряд E12 и E24 по маркировке ГОСТ). Схема маркировки сопротивлений по цветам остается прежней: первые два кольца — номинал сопротивления, третье — десятичный множитель, четвертое — допуск. Золотистый допуск — 5% (относится к ряду Е24), серебристый — 10% (ряд Е 12). В этом случае формула выглядит следующим образом: R=(10D1+D2)*10E±S, где первая полоса — D1, вторая — D2, третья — Е, четвертая — S.

Пример: если вы видите устройство с 4 полосами зеленого, оранжевого, красного и золотого цвета, то сопротивление будет равно R=(50+3)*10 второй степени=5300 Ома+-5% или 5.3 кОм ± 5%.

Резисторы с 4 полосками

Устройства с 5 полосками

Подобная маркировка резисторов по полоскам применяется для полос Е48 — 2%, Е96 — 1%, Е 192 — 0,5%. Техника подсчета первых трех полос остается прежней, четвертая обозначает десятичный множитель, пятая — уровень допуска. Формула выглядит следующим образом: R=(100D1+10D2+D3)*10E±S, где D1, D2 и D3 — первые три круга, Е-четвертый, S — пятый. Допуски обозначаются следующим образом:

• E48 (2%) — красный;
• E96 (1%) — коричневый;
• E192 (0,5%) — зеленый;
• 0,25% — синий;
• 0,1% — фиолетовый;
• 0,05% — серый.

Шестиполосные устройства

Профессиональные ремонтники знаю, что у некоторых резисторов имеется так называемый коэффициент температурного сопротивления или коротко — ТКС. Данный параметр показывает, на какую величину повышается/уменьшается сопротивление элемента при изменении температуры на 1 градус. Этот коэффициент измеряется в ppm/OC (parts per million или миллионная часть от имеющегося номинала, деленная на количество градусов). Разберем обозначение резисторов по цветам на шестом кольце:

1. Коричневый цвет — 100 ppm/OC.
2. Красный — 50 ppm/OC.
3. Желтый — 25 ppm/OC.
4. Оранжевый — 15 ppm/OC.
5. Синий — 10 ppm/OC.
6. Фиолетовый — 5 ppm/OC.
7. Белый — 1 ppm/OC.

Разберем пример определение резистора по цветовой маркировке на 6 колец. К примеру, мы имеем резистор с красной, зеленой, фиолетовой, желтой, коричневой и оранжевой полосой. Сопротивление будет равно (100*2+10*5+7)*104  +-1% (15ppm/OC) или же 2570000±1% (15ppm/OC) или 2,57 ±1% (15ppm/OC) МОм.

Внимание: шестое кольцо часто используется для подсчета коэффициента надежности элемента. Если оно стандартной ширины, то определяет коэффициент ppm/OC, если оно шире в полтора раза, то показывает процент отказов элемента на одну тысячу часов работы.

Цветовые обозначения в этом случае следующие:

1. Коричневый цвет — до 1 процента отказов.
2. Красный цвет — не более 0,1% отказов.
3. Оранжевый цвет — не более 0,01% отказов.
4. Желтый — не более 0,001% отказов за 1000 часов работы.

В качестве рабочей таблицы для определения сопротивления можно использовать следующий вариант:

Таблица для чтения номинала резистора

Проволочные резисторы

Для проволочных резисторов приняты немного другая расшифровка резисторов по цвету. Первой полосой в любом случае будет широкая белая полоска, которая говорит о технологии изготовления (проволочный). На них не может быть более 4 полос, последнее кольцо говорит о свойствах микроэлемента. Изучите нашу таблицу — она позволит вам разобраться в том, как правильно читать номиналы проволочных устройств.

Схема для проволочных резисторов

Калькулятор маркировки резисторов по цветовым полоскам

С помощью онлайн-калькулятора маркировки резисторов вы без труда можете определить номинальное сопротивление и допуски по цветовым кольцам на корпусе радио элемента. Чтение кода обозначения необходимо начинать слева на право, с той стороны, с которой первая полоса ближе к торцу. Полоски золотого и серебряного цветов всегда располагаются в конце.

Также вы можете воспользоваться другими нашими калькуляторами по этой ссылке.

Как видите, ничего сложного в маркировке нет — используя две наших таблицы вы сможете легко определять емкость любых номиналов. Небольшая тренировка на практике — и вы запомните ключевые цвета, поскольку в основном резисторы из граничных значений применяются достаточно редко. Опытный мастер сразу читает маркировку и понимает, как работает устройство.

Таблицы цветовой маркировки резисторов

В данной статье речь пойдет об определении основных параметров для отечественных и зарубежных резисторов с помощью таблиц цветовой маркировки.

Чтобы запомнить цветную кодировку резисторов и других электронных компонентов, надо обратить внимание на то, что после черной полосы (0) и коричневой полосы (1) идет последовательность цветов радуги. Голубой и синий цвета в маркировке не различаются, так как цветовая маркировка резисторов изначально была разработана в англоязычных странах, где эти цвета произносятся одинаково.

Маркировка наносится цветными кольцами. Она определяется в соответствии с требованиями Публикациями 62 МЭК. Читаются маркировочные знаки слева направо.

Резисторы с величиной допуска от 0,05 до 10% выполняются пятью цветовыми кольцами: первые три кольца – определяют величину сопротивления в омах, четвертое кольцо – множитель, пятое кольцо – допуск.

Также вы можете встретить резисторы с пятью полосами, но имеющие стандартную 5 или 10% точность. В этом случае: первые два кольца указывают на величину сопротивления в омах, третье – множитель, четвертое – точность, пятое – допуск.

Для резисторов с величиной допуска ±20% предусматривается маркировка с четырьмя цветовыми кольцами: первые три кольца – указывают на величину сопротивления в омах, четвертое кольцо – множитель.

Для резисторов с тремя цветовыми кольцами величина допуска не указывается. Для таких резисторов: первые два кольца – указывают на величину сопротивления в омах, третье кольцо – множитель.

Иногда для резисторов еще может указываться температурный коэффициент сопротивления (ТКС), в этом случае, резистор маркируется шестью цветовыми кольцами, шестое цветовое кольцо указывает на ТКС.

Особый случай использование цветовой маркировки резисторов – перемычки нулевого сопротивления. Они обозначаются одной черной (0) полоской по центру.

Визуально мощность резистора можно определить по его размерам.

Рассмотрим на примере как определяются основные параметры резисторов в соответствии с таблицей маркировки резисторов по ГОСТ 28883-90.

Пример

Определим параметры резистора с пятью кольцами: красный, фиолетовый, черный, коричневый, зеленый, номиналы резисторов указаны в Ом.

• первая цифра (1 — элемент) – 2;
• вторая цифра (2 — элемент) – 7;
• третья цифра (3 — элемент) – 0;
• множитель – 10;
• допуск,% – ±0,5.

Соответственно получается: 270 * 10 = 2700 Ом ±0,5% или 2,7 кОм ± 0,5%.

Ниже представлены таблицы маркировки зарубежных резисторов, таких производителей как: PHILIPS, Corning Glass Work (CGW), Panasonic, а также цветовая маркировка терморезисторов.

Для быстрого определения величины сопротивления резисторов по разным видам маркировок, можно воспользоваться программой «Резистор v2.2».

Всего наилучшего! До новых встреч на сайте Raschet.info.

Таблицы цветовой маркировки резисторов, Цветовая маркировка зарубежных резисторов, цветовая маркировка резисторов, Цветовая маркировка резисторов по ГОСТ 28883-90

Поделиться в социальных сетях

Цветовые коды — Резисторы — Основы электроники

Цветовые коды — Резисторы — Основы электроники

Резисторы

Для обозначения сопротивления принят единый стандартный цветовой код.
характеристики постоянных резисторов осевого типа. В стандартной системе цветового кодирования
на резисторе нарисованы четыре полосы, как показано на рисунке ниже.

Цветовые коды резисторов.

Цвет первой полосы указывает на значение первой значащей цифры. Цвет второго
полоса указывает значение второй значащей цифры. Третья цветовая полоса представляет собой десятичную дробь.
множитель, на который нужно умножить первые две цифры, чтобы получить значение сопротивления резистора.
Цвета полос и соответствующие им значения показаны в таблице ниже.

Прецизионные резисторы могут использовать пятиполосную систему с тремя полосами для значащих цифр, а не с двумя. Также может использоваться дополнительная (6-я) полоса, указывающая температурный коэффициент.

Используйте примеры цветов, показанные на рисунке выше. Так как красный — это цвет первой полосы, то и первая
значащая цифра — 2. Вторая полоса — фиолетовая, поэтому вторая значащая цифра — 7. Третья полоса
оранжевого цвета, что указывает на то, что число, образовавшееся в результате чтения первых двух полос, умножается
на 1000. В данном случае 27 х 1000 = 27 000 Ом. Последняя полоса на резисторе указывает допуск; что
допустимое омическое отклонение производителя выше и ниже числового значения, указанного
цветовой код резистора. В этом примере серебристый цвет указывает на допуск 10 процентов. Другими словами,
фактическое значение резистора может упасть где-то в пределах 10 процентов выше и 10 процентов ниже
значение, обозначенное цветовым кодом. Этот резистор имеет указанное значение 27000 Ом. Его допуск равен 10
процентов x 27000 Ом или 2700 Ом. Следовательно, фактическое значение резистора находится где-то между
24 300 Ом и 29,700 Ом.

При измерении резисторов вы столкнетесь с ситуациями, в которых измеряемые величины могут быть
чрезвычайно велико, и полученное число с использованием основной единицы измерения, ома, может оказаться слишком громоздким.
Поэтому префикс метрической системы обычно добавляется к основной единице измерения, чтобы обеспечить более
управляемая единица. Двумя наиболее часто используемыми префиксами являются килограмм и мега. Кило — это префикс, используемый для
представляют тысячу и обозначаются аббревиатурой k. Мега — это префикс, используемый для обозначения миллиона и сокращенно
М.

В приведенном выше примере резистор на 27 000 Ом мог быть записан как 27 кОм или
27 кОм. Другие примеры: 1000 Ом = 1 кОм; 10 000 Ом = 10 кОм. Аналогично, 1 000 0000 Ом записывается как 1 мегаом или 1 МОм.

Цветовые коды резисторов и идентификация компонентов

Идентификация цветового кода резистора

Хотя эти коды чаще всего связаны с резисторами, они также могут применяться к конденсаторам и
другие компоненты.

Стандартный метод цветового кодирования резисторов использует разные цвета для обозначения каждого числа от 0 до 9:
черный, коричневый, красный, оранжевый, желтый, зеленый, синий, фиолетовый, серый, белый. На 4-полосном резисторе первые два
полосы представляют значащие цифры. В диапазонах 5 и 6 первые три диапазона являются значащими цифрами.
Следующая полоса представляет собой множитель или «декаду». Как и в приведенном выше примере с 4 полосами, первые две полосы
красный и фиолетовый, что означает 2 и 7. Третья полоса оранжевая, что означает 3, что означает 10 ³ или 1000.
Это дает значение 27 * 1000 или 27000 Ом.
Полосы золотой и серебряной декад делятся на 10, что позволяет использовать значения ниже 10 Ом.
5- и 6-полосные резисторы работают точно так же, как и 4-полосный резистор. Они просто добавляют еще одну значащую цифру.
Группа после десятилетия — это толерантность. Это говорит о том, насколько точно сопротивление по сравнению с его спецификацией.
Резистор с 4 полосами имеет золотой допуск, или 5%, что означает, что истинное значение резистора может быть 5%.
больше или меньше 27000 Ом, допустимы значения от 25650 до 28350 Ом.
Последняя полоса на 6-полосном резисторе представляет собой температурный коэффициент резистора, измеренный в PPM/C или
частей на миллион на градус Цельсия. Коричневые (100 частей на миллион/C) являются наиболее популярными и подходят для большинства
приемлемый температурный режим. Другие специально разработаны для температурно-критичных приложений.

Идентификация буквенно-цифрового кода

Размеры резисторов и других компонентов уменьшаются или изменяются по форме.
трудно разместить все цветовые полосы на резисторе. Поэтому более простая буквенно-цифровая система кодирования
используется. В этом методе используются три числа, за которыми иногда следует одна буква. Цифры представляют
такие же, как первые три полосы на 4-полосном резисторе. В приведенной выше сети SIL 4 и 7 являются
значащие цифры, а 3 — декада, что дает 47 x 1000 или 47000 Ом. Буква после цифр
является толерантность. Различные представления: M=±20%, K=±10%, J=±5%, G=±2%, F=±1%.

Соглашение об именах

Для упрощения записи больших номиналов резисторов для тысячи используются сокращения К и М.
и один миллион. Чтобы сохранить стандарт соглашения, R используется для представления 0. Из-за проблем с отображением
десятичная точка в некоторых печатных текстах, 3 буквы: K M или R используются вместо десятичной точки.
Таким образом, резистор на 2700 Ом записывается как 2K7, а резистор на 6,8 Ом записывается как 6R8.

Модельный ряд E12

Они определяют диапазон резисторов, которые известны как «предпочтительные значения». В диапазоне E12 есть
являются 12 «предпочтительными» или «базовыми» значениями резисторов, а все остальные — просто декадами этих значений:

1.0, 1.2, 1.5, 1.8, 2.2, 2.7, 3.3, 3.9, 4.7, 5.6, 6.8 и 8.2

В таблице ниже перечислены все значения резисторов из диапазона предпочтительных значений E12. Вы заметите
что есть 12 строк, содержащих основные значения резисторов, а в столбцах перечислены декады
их значения. Этот диапазон чаще всего охватывает стандартные углеродные пленочные резисторы, которые не
легко доступны со значениями выше 10 МОм — 10M (10 миллионов Ом)

Модельный ряд E24

Диапазон предпочтительных значений E24 включает все значения E12, а также еще 12, чтобы включить
подбор более точных сопротивлений. В диапазоне E24 предпочтительными значениями являются:

1.0, 1.1, 1.2, 1.3, 1.5, 1.6, 1.8, 2.0, 2.2, 2.4, 2.7, 3.0, 3.3, 3.6, 3.9, 4.3, 4.7,
5.1, 5.6, 6.2, 6.8, 7.5, 8.2 и 9.1

В таблице ниже перечислены все значения резисторов из диапазона предпочтительных значений E24. Вы заметите
что есть 24 строки, содержащие основные значения резисторов и столбцы в правом списке
их десятичные значения. Этот диапазон чаще всего охватывает металлопленочные резисторы, которые не
легко доступны в значениях выше 1 МОм — 1M0.

Существуют также таблицы E48 и E96, в которых значений еще больше.
