Светорегулятор

Ди́ммер (от англ. dim — затемнять) — регулятор электрической мощности нагрузки, включаемый последовательно с ней. Обычно используется для регулировки яркости свечения ламп накаливания.

В простейшем случае может представлять собой переменный резистор (реостат), однако на таком регуляторе выделяется чересчур большая мощность, и он перегревается. Можно также применять автотрансформаторы, но они громоздки.

Содержание 1 Тиристорный диммер 2 Недостатки 3 Достоинства 4 Применение 5 Литература 6 Ссылки

Тиристорный диммер

Простой современный диммер для переменного тока выполняют, например, по следующей тиристорной схеме:

Диоды D2…D5 образуют диодный мост
ZD — стабилитрон
D1 — диод
R — переменный резистор небольшой мощности
C — конденсатор
SCR — тиристор, мощность которого определяет мощность нагрузки.
В первый момент тиристор SCR закрыт, а конденсатор C заряжается через R. Напряжение во входной полуволне продолжает нарастать, и в некоторый момент открывается стабилитрон ZD, а за ним и тиристор SCR. Между клеммами начинает проходить значительный ток, пока напряжение в полуволне не спадёт до закрытия ZD. Конденсатор при этом разрядится через D1 и тиристор. Тиристор закроется. На следующем полуцикле всё повторится.

Нагрузка подключается последовательно (на рисунке клеммы слева).

Принцип действия такого диммера состоит в том, что, открывая тиристор в разные моменты времени относительно перехода напряжения через 0, можно регулировать, «обрезая» синусоидальные волны регулируемого напряжения и тем самым меняя действующее значение напряжения и ток в нагрузке.

Для подавления радиопомех мощные диммеры часто снабжаются дросселями.

Недостатки

• регулируемое напряжение теряет синусоидальную форму. Это приводит к сомнительности его однозначного дальнейшего преобразования трансформаторами. (при применении симисторов этот недостаток превращается в достоинство)
• возникают помехи, вплоть до радиочастотных
• регулировка нелинейно зависит от значения R
• 2 включённых последовательно диммера могут вести себя непредсказуемо.

Достоинства

• при применении с лампами накаливания (для их включения «с нуля») позволяют избежать броска тока через лампу, часто приводящую к её преждевременному перегоранию
• (это же и недостаток) при регулировке лампы накаливания изменяется не только яркость, но и цветовую температуру света — чем меньше яркость, тем он краснее. Однако это позволяет менее заметно выключить, например, ночник у постели спящего ребёнка.

Применение

• Для регулирования яркости ламп накаливания и люминесцентных ламп, температуры различных нагревателей резисторного типа (например, паяльников и утюгов).
• С осторожностью, рискуя повредить, можно применять для регулировки частоты вращения электродвигателей.
• Не следует применять для радиоприёмников, телевизоров и других устройств с трансформаторным питанием.
• Не рекомендуется, во избежание влияния помех, включать устройства с диммерами рядом с радиоприёмниками и чувствительными измерительными приборами, так, если включён паяльник с диммером, то на экране осциллографа рядом могут появиться посторонние сигналы, а прослушивание ДВ/СВ радиоприёмника в комнате с регулируемым освещением может вообще оказаться невозможным.

Литература

• Ю. А. Евсеев, С. С. Крылов: Симисторы и их применение в бытовой электроаппаратуре. М, Энергоатомиздат, 1999, ISBN 5-283-00553-4

Ссылки

• Обзор вариантов схем диммеров(англ.)

Wikimedia Foundation.
2010.

Игры ⚽ Нужно решить контрольную?

Синонимы:

регулятор

• Светоподобный вектор
• Светопреставление

Полезное

Что такое диммеры? Виды светорегуляторов.

Некоторое время назад  на полках магазинов появилось большое количество моделей диммеров от самых известных производителей. Что же представляет собой диммер?

Диммер — это регулятор интенсивности света в помещении, который поможет изменить параметры освещения — от самого яркого до полного отключения всех точек света. Также в магазинах можно встретить его другое название — светорегулятор.

Чем может быть полезна установка диммера?

Кроме того, что с помощью диммера можно выстроить многоуровневую  систему освещения, он позволяет сэкономить на количестве потребляемой электроэнергии, так как Вы сможете регулировать интенсивность Вашего освещения в зависимости от времени суток или личных предпочтений.

Как правильно выбрать диммер по мощности?

Для того чтобы понять, какая мощность светорегулятора необходима для Вашей системы освещения, нужно сложить нагрузку всех светильников, которые Вы планируете подключать к нему, и добавить к полученной сумме еще 20 процентов.

Если не брать во внимание эти 20 процентов, то Вы можете столкнуться с такой неприятной проблемой, как работа диммера с неприятным жужжанием или треском. Поэтому не стоит использовать светорегуляторы с меньшей мощностью, чем требуется для Ваших точек света.

Виды диммеров по типу работающих с ними ламп:

1. Самые простые светорегуляторы предназначены для использования с лампами накаливания и галогенными лампами на напряжение 220В. Мощность свечения нити накала в лампочках меняется простым обрезанием части переменного напряжения сети.
2. Специальные электронные диммеры, которые работают с галогенными лампами от напряжения 12В или 24В, и управляют их свечением через специальный вход электронного трансформатора.
3. Диммеры для светодиодных ламп. Такие светорегуляторы используются со специальными светодиодными лампами. Однако, самые качественные и недешевые диммируемые светодиодные лампы могут работать и с самыми простыми светорегуляторами.

Если Вы не знаете, какой именно светорегулятор Вам подойдет, обратитесь за помощью к электрику или к  консультанту в магазине.

Типы светорегуляторов по способу управления:

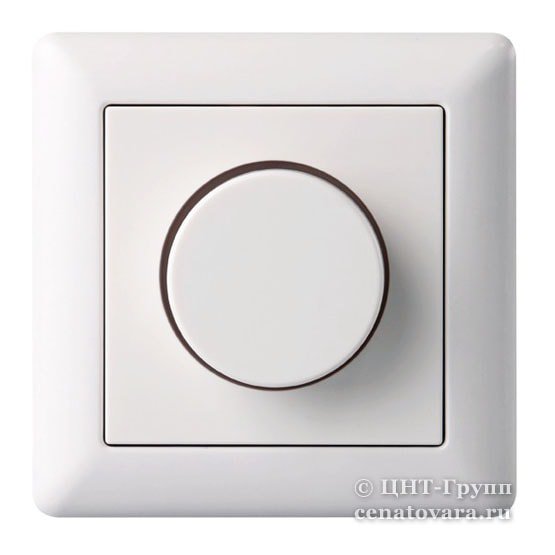

1. Поворотные.

Изменение вращающегося элемента в диммере позволяет уменьшать или увеличивать яркость освещения. Поворот элемента в крайнее левое положение отключает все лампы.

2. Клавишные.

На внешний вид похожи на обычные двухклавишные выключатели, только одна из клавиш регулирует мощность освещения с помощью удержания клавиши, а вторая отвечает за включение и отключение света.

3. Поворотно-нажимные.

Принцип управления почти такой же, как у поворотного, только для включения необходимо нажать на вращающийся элемент.

4. Сенсорные диммеры.

Используются чаще всего для светодиодных лент и продаются вместе с пультом для дистанционного управления.

На нашем сайте Вы можете купить светорегуляторы от самых известных производителей, а также получить любую техническую консультацию по выбору диммеров в нашем онлайн-чате или по телефону.

Авторский материал. Копирование полностью или частично разрешено только при наличии активной (кликабельной) ссылки на эту страницу и указании источника: «сайт 220.ru».

Диммеры Все, что нужно знать о них

Времена, когда свет использовался только для освещения пространства, давно прошли. С появлением на рынке диммеров и новых световых решений и различных опций, которые он предлагает, регулировка освещения для создания расслабляющей и комфортной атмосферы становится необходимостью в каждом современном доме.

Несмотря на то, что сделать ваши светильники с регулируемой яркостью довольно просто, все еще есть несколько проблем и вопросов, которые возникают у людей, прежде чем решиться на это.

Какую лампочку выбрать? В чем разница между диммируемым и недиммируемым ? Что такое диммер? Можно ли приглушить недиммируемую лампочку? А как насчет того, когда он подключен к диммеру? Почему лампочка гудит , а мерцает ?

В этой статье мы подготовили обзор информации, советов и ответов, которые вам нужны, чтобы избежать проблем и сделать ваш проект диммирования успешным.

Диммирование —

Что это значит и зачем мы изобрели диммеры?

Возможность затемнения — яркость освещения может уменьшаться.

Давным-давно, когда на рынке были доступны только традиционные лампы накаливания, диммеры были введены для снижения энергопотребления источника света и, таким образом, уменьшения ежемесячных счетов за электроэнергию. Эти времена уже прошли, и, честно говоря, с введением светодиодных ламп в качестве основного источника света функция диммера, снижающего энергопотребление, больше не воспринимается как одноцелевая функция.

Что такое диммеры?

Как было сказано в предыдущей главе, диммеры — это устройства, используемые для регулировки количества света. Обычно эта регулировка выполняется путем изменения/изменения формы сигнала напряжения питания лампы. Таким образом, интенсивность света снизится, а также энергопотребление, что приведет к меньшим затратам. Еще одним преимуществом уменьшения яркости света является увеличение срока его службы, что означает меньшее количество замен ламп и, следовательно, затраты на техническое обслуживание. Помимо снижения затрат, на что вы можете рассчитывать, есть и другие бесценные преимущества. Проверьте 2 ^nd часть блога, об умных диммерах

Какие диммеры мы знаем?

Существуют различные типы диммеров, которые можно найти на рынке:

• Аналоговый — освещение управляется аналоговым, а не цифровым (битовым) способом.
  • Фазное затемнение путем изменения напряжения питания
    • Передний край
    • Задняя кромка
  • 1–10 В постоянного тока, регулирование
  • Сенсорный
• Цифровой — управление освещением осуществляется цифровым способом, при котором сигнал диммирования преобразуется в биты.
  • ДАЛИ

Лампы с диммированием и без диммирования

Прежде чем перейти к вопросу о диммируемых и недиммируемых лампочках, хорошо подумать о том, как вы собираетесь использовать свои источники света. Вы хотите управлять ими, уменьшая яркость от минимального до максимального уровня, или они нужны только для включения и выключения?

Если вам нужно, чтобы свет включался или выключался, вы можете использовать диммируемую или недиммируемую лампочку. Но если вы хотите затемнить его, то только 9Можно использовать регулируемую лампу 0004 . Стоит добавить, что некоторые протестированные нами лампочки, даже оцененные как недиммируемые, смогли использовать функцию диммирования. Тем не менее, не ведитесь на эту информацию, так как мы проверили ее только для наших целей, чтобы разрушить мифы. Вы всегда должны придерживаться фактов, написанных производителями ламп.

Лампы с регулируемой яркостью

Изменяя форму напряжения питания лампы, мы изменяем ее выходную мощность или яркость — это называется диммированием.

Наиболее распространенные лампы, которые можно регулировать:

• Лампы накаливания и галогенные лампочки
• Люминесцентные лампы Лампы известны также как CFL
• Светодиодные лампочки

Практически все лампы накаливания и галогенные лампы можно регулировать. Таким образом, это не всегда так, когда речь идет о других технологиях, таких как светодиоды, КЛЛ и т. д. Более того, светодиоды и КЛЛ в большинстве своем имеют меньший диапазон диммирования по сравнению с лампами накаливания. Качественная светодиодная или компактная люминесцентная лампа может поддерживать затемнение примерно до 10–15 % от общей выходной мощности. С другой стороны, лампы накаливания могут снизиться примерно до 1-2%.

Короче говоря, диапазон затемнения лампочки зависит как минимум от трех вещей:

• электрическая система ( 3-х или 2-х проводная установка , это означает с нулевым проводом или без него)
• лампа типа (лампа накаливания, галогенная, светодиодная, КЛЛ)
• диммер модуль

Регулируемая лампа может работать как диммер , в режиме затемнения или как обычный выключатель , в режиме ВКЛ/ВЫКЛ . Он идеально подходит для обоих вариантов использования.

Лампы с регулируемой яркостью

В настоящее время на рынке довольно часто можно встретить лампы с трехступенчатой ​​регулировкой яркости. В большинстве случаев доступный диапазон затемнения составляет 10, 50 и 100% . Вся история с этими лампочками на самом деле очень проста. Просто замените существующую нерегулируемую лампочку на эту, и все готово. Вам нужно только нажать кнопку включения, и свет сам повернется, например, на 100% своей яркости. Следующее ВЫКЛ/ВКЛ включает свет на 50% его яркости и т.д. Кроме лампочки больше ничего менять не надо.

Лампы без регулировки яркости

При использовании ламп без регулировки яркости уменьшение и увеличение яркости не рекомендуется, не допускается или даже невозможно.

Тем не менее, в сочетании с диммером в режиме диммирования или ВКЛ/ВЫКЛ эта лампа может работать с некоторыми ограничениями . Ограничение состоит в том, что, когда диммер находится в режиме затемнения, лампа всегда должна получать 100% мощности, что в основном то же самое, что и при включении в режиме ВКЛ/ВЫКЛ.

Вот два распространенных случая, когда это может быть полезно:

• Воскресенье, полдень; все закрыто, а у вас перегорела регулируемая лампочка на кухне. В качестве замены у вас есть только несколько старых нерегулируемых ламп. Вы можете просто заменить неисправную диммируемую лампочку на исправную недиммируемую и установить уровень яркости диммера до 100%.
• Вы переходите на домашнюю автоматизацию, но весь дом работает на нерегулируемых лампочках. Было бы бессмысленно выбрасывать полностью исправные лампочки. Таким образом, вы можете установить диммеры там, где это необходимо, и использовать режим ON/OFF до тех пор, пока неперегорит недиммируемая лампочка или вы просто решите, что с вас хватит ожидания.

Часто задаваемые вопросы о диммерах и лампах с регулируемой яркостью:

Как узнать, можно ли регулировать яркость лампочки?
Вам следует проверить маркировку на упаковке лампочки. Если кривая диммирования пересекается, свет не должен диммироваться.

Можно ли заменить диммируемую лампочку на недиммируемую?
Да, можно, но нужно быть внимательнее. Лампа без диммирования должна работать только при 100% напряжении.

Можно ли заменить лампы без диммирования на диммируемые?
Нет проблем, просто дерзайте. Единственным недостатком такой установки является то, что вы не используете основной функционал диммируемой лампочки — диммирование (если только вы не покупаете ступенчатую диммируемую). В системе, в которой раньше была лампочка без диммирования, отсутствует схема, которая могла бы затемнять новую лампочку с диммированием.

Можно ли приглушить нерегулируемую лампочку?
Если вы устанавливаете недиммируемую лампочку в систему с диммированием, она, вероятно, будет работать, когда диммер установлен на максимальную мощность, то есть на 100%. Затемнение нерегулируемой лампочки может быть замечено как странное рабочее поведение диммера и/или лампочки. Могут присутствовать мерцание и/или жужжание, и в конечном итоге один из двух может выйти из строя.

Кратко о диммерах и возможностях диммирования

1. Никогда не подключайте к диммеру нагрузки, превышающие минимальный или максимальный предел мощности. Это может привести к опасным ситуациям и сбоям.
2. Не подключайте одновременно разные типы лампочек или драйверов. Они могут действовать по-разному, вызывая нестабильность и/или сбои.
3. При подключении драйверов светодиодов к диммерам убедитесь, что сам драйвер диммируется. Если у вас есть только светодиодный светильник с регулируемой яркостью , это не значит, что вы также можете затемнить драйвер.
4. Не диммируйте диммер другим диммером. В лучшем случае выйдет из строя только один.

Теперь, когда вы хорошо осведомлены о диммерах и различных типах ламп, следите за новостями во второй части статьи, в которой мы сделаем еще один шаг вперед и познакомим вас с тем, как сделать так, чтобы ваши светильники не только затемняемый, но и умный с помощью умного диммера.

Категории: Освещение
Теги: CFL свет, диммируемая лампа, диммируемый свет, диммер, диммеры, галогенный свет, светодиодный свет, Smart Dimmer, Smart Light, Z-Wave

Как работает диммер? [Полное руководство]

Хотите знать, как работает диммер?

Регулятор освещенности — это устройство, помогающее контролировать уровень светового потока от источника света. Изменяя мощность, подаваемую на источник света, диммер может напрямую влиять на уровень светоотдачи.

Чем больше передаваемая мощность, тем выше светоотдача.

И наоборот, чем меньше мощность, тем ниже светоотдача. Таким образом, с помощью диммера можно создавать разные уровни освещения в зависимости от ситуации.

Независимо от того, ищете ли вы мягкое свечение для создания настроения или яркий свет, который поможет вам в работе, диммер поможет вам получить идеальный уровень освещения для любой ситуации.

• Изменяя мощность, подаваемую на источник света, диммер напрямую влияет на уровень светового потока от этого источника.
• Чем больше мощность, тем выше светоотдача. Чем меньше подаваемая мощность, тем ниже светоотдача.

Выключатель

Два крайних значения светоотдачи, конечно, достижимы с помощью простого переключателя.

С помощью простого переключателя мы либо включаем свет, то есть замыкаем цепь, обеспечивая полную мощность для достижения полной светоотдачи в режиме освещения, либо выключаем свет.

Это означает, что мы размыкаем цепь, отключая питание от осветительной нагрузки и не получая взамен светового потока.

Хотя это объяснение очевидно и прямолинейно, на самом деле эта концепция лежит в основе понимания того, как работают обычные диммеры.

Для достижения уровня освещенности от заданной нагрузки освещения, то есть где-то между полностью ярким и полностью выключенным, что на самом деле делает диммер, включает и выключает питание с высокой скоростью переключения. Таким образом, снижается мощность, подаваемая на осветительную нагрузку, что приводит к снижению светоотдачи.

• С помощью простого выключателя мы можем включить или выключить свет. Это связано с тем, что простой переключатель замыкает или размыкает цепь, соответственно отключая питание осветительной нагрузки. Для достижения уровней освещенности между полностью ярким и полностью выключенным диммер включает и выключает питание с высокой скоростью переключения, тем самым уменьшая мощность, подаваемую на нагрузку.

Высокочастотный переключатель

Частота переключения настолько высока, что вы ее не видите.

Сама природа электроэнергии, поставляемой электрической компанией, делает это возможным.

На этом графике представлен один цикл, в ходе которого выдается синусоидальный сигнал напряжения. Этот цикл повторяется 60 раз каждую секунду.

Используя простой выключатель света и включив его, мы будем подавать это напряжение на осветительную нагрузку в течение всего цикла.

В результате через осветительную нагрузку будет протекать ток.

Произведение приложенного напряжения и результирующего тока через осветительную нагрузку для определения мощности, подаваемой на осветительную нагрузку.

Чтобы снова снизить уровень освещенности, нам нужно уменьшить количество подаваемой мощности. Мы сделаем это, дважды выключив и включив

в течение цикла. Используя силовую электронику, такую ​​как симистор, мы можем отключить напряжение там, где синусоида пересекает нулевую линию. Затем мы оставляем его выключенным на определенную задержку, а затем снова включаем, чтобы подать некоторую мощность и уменьшить мощность нагрузки.

И мы делаем это снова на отрицательной стороне. Чем больше задержка перед включением, тем меньше мощности мы будем отдавать, и тем ниже уровень освещенности источника света.

Диммер прямой фазы

Таким образом, это будет измененная форма волны, выходящая из диммера прямой фазы. Так работает стандартный диммер.

Диммер с описанными здесь выходными характеристиками известен под многими названиями, включая стандартный диммер, бытовой диммер, диммер накаливания, симисторный диммер, магнитный диммер, диммер с прямой фазой и диммер с передним фронтом. В оставшейся части статьи я буду называть это диммером прямой фазы.

Имейте в виду, что эти диммеры были разработаны для диммирования обычных источников света, особенно ламп накаливания.

Резистивные источники света

Эти источники света являются резистивными по своей природе, и им не важна форма применяемой волны. Они будут реагировать на то, сколько энергии к ним подается, независимо от формы сигнала.

Когда лампа низковольтная и трансформатор используется для преобразования сетевого напряжения в 12 вольт, например, для подачи на эту лампу, то в дополнение к самой лампе некоторую сложность вносит трансформатор.

Теперь обычные магнитные трансформаторы с закругленными проводами совместимы с этим типом диммирования или диммирования с прямой фазой,

, если в диммере реализованы определенные факторы.

Например:

Мощность, подаваемая во время положительной половины цикла, должна быть равна мощности, подаваемой во время отрицательного цикла. Таким образом, любая составляющая постоянного тока, подаваемая мощность, находится в пределах допусков трансформаторов и вне допусков, составляющая постоянного тока может привести к насыщению трансформатора, что потенциально может привести к его отказу.

Диммер накаливания против магнитного диммера

Таким образом, разница между диммером накаливания и диммером с магнитным номиналом заключается в способности лестницы работать без ущерба для трансформатора — они оба являются диммерами с прямой фазой.

Электронный диммер

В какой-то момент в истории развития источников света был представлен электронный трансформатор, набор характеристик которого сильно отличался от характеристик магнитного трансформатора.

Одно ключевое отличие состоит в том, что не все они совместимы с внезапным повышением напряжения, которое происходит дважды в течение каждого цикла.

Таким образом, существует проблема совместимости между электронным трансформатором и стандартным диммером — вы не можете использовать их вместе.

Решение по диммированию электронных трансформаторов состоит в том, чтобы менять последовательность подачи питания на осветительную нагрузку каждый полупериод, вместо того, чтобы размыкать выключатель в начале цикла, выключатель замыкается, и в этот момент питание доставили на время.

Затем, после заданной задержки, напряжение отключается, и питание больше не подается до конца полупериода.

Таким образом, не происходит резких скачков напряжения, поэтому он работает с электронным трансформатором.

ELV или электронный диммер напряжения

Диммеры, создающие эту обратную форму волны, более известны под следующими терминами: elv или электронный диммер низкого напряжения, просто электронный диммер, диммер с обратной фазой или диммер заднего фронта.

С этого момента я буду называть их диммерами с обратной фазой.

Опять же, лампа накаливания, без трансформатора не заботится о форме волны. Таким образом, мы можем затемнить лампы накаливания с линейным напряжением с помощью диммеров прямой или обратной фазы.

Однако существуют следующие отличия.

Симистор, который используется для диммирования с прямой фазой, не может работать с обратной фазой, поэтому для диммирования с обратной фазой используется другая электроника – обычно FET или IGBT.

Эта электроника сравнительно дороже симистора, а номинальный ток обычно ниже. Таким образом, если вы используете диммер с обратной фазой, вы заплатите больше, и ваша нагрузочная способность будет несколько ниже по сравнению с диммером с прямой фазой.

Совместимые диммеры

Здесь следует отметить, что некоторые электронные низковольтные трансформаторы были модифицированы специально для совместимости с диммерами прямой фазы.

Производитель трансформатора elv должен указать, что он совместим с диммерами с прямой фазой, или электронный трансформатор всегда должен работать в паре с диммером с обратной фазой.

Поскольку эти два представленных метода затемнения имеют общую концепцию включения и выключения питания в течение каждого полупериода, а также поскольку они не являются единственными средствами затемнения, мы собираемся классифицировать их вместе и ссылаться на них вместе. как затемнение управления фазой счетчика фаз.

Хотя управление фазой по-прежнему является основным методом диммирования, это не единственный метод. Исторически наступил момент, когда стало желательным уменьшить яркость люминесцентных источников света, но люминесцентные лампы обычно плохо реагируют на диммеры с фазовым управлением.

Таким образом, другие методы затемнения стали коммерчески доступными.

Все они в той или иной форме перенесены на диммирование светодиодов.

Эти другие методы диммирования отличаются от диммеров с управлением фазой тем, что диммер фактически не изменяет напрямую мощность, подаваемую на нагрузку освещения.

Скорее, это посылка сигнала, управляющего сигнала на промежуточную электронную схему, известную как диммируемый балласт в люминесцентном светильнике или диммируемый драйвер в светодиодном светильнике.

Диммерные выключатели косвенного действия

Сигнал используется для сообщения о том, какой уровень светоотдачи должен быть установлен, и драйвер балласта использует некоторый механизм, выходящий за рамки этой статьи, для достижения этого уровня освещения. По этой причине я называю диммеры, использующие эти методы, непрямыми диммерами.

Диммеры непрямого действия бывают двух основных типов: аналоговые и цифровые.

Сначала я расскажу об аналоговых непрямых диммерах.

Источник света с функцией непрямого затемнения будет искать переменный управляющий сигнал, отдельный от подаваемой мощности, причем эта мощность обычно включается и выключается управляющим диммером в дополнение к переменному управляющему сигналу.

Первый тип управляющего сигнала, который я буду обсуждать, — это регулируемый низковольтный выходной сигнал, который иногда называют диммированием от нуля до десяти.

Такое устройство будет реагировать на управляющий сигнал, который варьируется от 0 до 10 вольт постоянного тока, чтобы регулировать светоотдачу.

Если полученный управляющий сигнал составляет 10 вольт, устройство увеличивает световой поток до полного значения.

Если полученный управляющий сигнал равен нулю вольт, устройство снижает световой поток до минимального значения или отключает его.

Значение управляющего сигнала 5 вольт, находящегося в средней точке диапазона управляющего сигнала, приведет к тому, что световой поток теоретически достигнет пятидесятипроцентного выходного уровня.

Второй метод аналогового непрямого диммирования — широтно-импульсная модуляция или ШИМ.

В ШИМ прямоугольная волна постоянного напряжения представляет собой повторяющуюся прямоугольную волну в качестве управляющего сигнала.

Теперь процент времени, в течение которого напряжение включено, фактически является переменной.

Частоту не меняем, напряжение не меняем, только длительность меняем, потом горит. И это от 0 до 100 процентов.

Теперь существует стандарт, который применяется к диммированию источников управляющего света с широтно-импульсной модуляцией.

Этот стандарт на самом деле противоположен тому, что вы могли ожидать. Это означает, что если бы я на самом деле прикладывал напряжение

в 0% времени, то светоотдача на самом деле составляла бы 100% и уменьшалась линейно до 0%, когда мы прикладывали бы 100% времени к напряжению, противоположному что вы ожидаете.

Теперь, поскольку это противоречит нашим ожиданиям, время от времени вы сталкиваетесь с производителями источников света с ШИМ-управлением, которые не соответствуют вашим ожиданиям.

С этими источниками света, если я прикладываю напряжение, равное нулю в процентах времени, я получу 0 светоотдачи.

И я увеличу линейно до ста процентов или полной мощности, когда я получу сто процентов времени подачи напряжения.

Третий и последний метод аналогового непрямого затемнения использует в качестве управляющего сигнала форму сигнала управления фазой сетевого напряжения.

Такое устройство характеризуется нейтральным проводником, проводником для включения питания и проводником для управления диммированием.

Так называется трехпроводная балясина – трехпроводной драйвер.

В то время как мощность, подаваемая на источники света, переключается между ножкой выключателя и нейтралью, дополнительно между нейтралью третьего проводника подается сигнал контроля лица, чтобы сигнализировать о желаемом уровне светоотдачи.

Наконец, есть непрямое цифровое затемнение, при котором мы будем отправлять серию битов в соответствии с предварительно заданным протоколом для передачи команд и обновлений состояния через два последовательных порта связи.

Двумя примерами этого являются DMX и Dali. Хотя эти технологии упоминаются для завершения обсуждения управления диммированием, они выходят за рамки данной статьи.

Надеюсь, теперь вы понимаете немного больше о затемнении.

Светодиодные фонари можно регулировать с помощью любых методов, описанных в этой статье.

Примерно так работает диммер.

Схема диммера

Часто задаваемые вопросы

Снижает ли диммер напряжение?

Работает путем изменения формы сигнала напряжения, подаваемого на лампу, что позволяет снизить интенсивность светового потока.

Как работают старые диммеры?

Старые диммеры имели довольно простую разрешающую способность для регулировки уровня освещенности.

Переменный резистор, обычный резистор — это кусок материала, который плохо проводит электрический ток. Это дает большое сопротивление движущимся электрическим зарядам. Переменный резистор состоит из множества резистивных веществ, неподвижного контактного плеча и подвижного контактного плеча.

Вы изменяете общее сопротивление резистора, регулируя расстояние, которое заряд должен пройти через резистивный материал. Если контактный рычаг находится слева, заряд, проходящий через цепь, просто должен проходить через небольшой участок резистивного материала. Если контактный рычаг находится полностью вправо, заряд должен проходить через более резистивный материал.

По мере прохождения заряда через резистор энергия рассеивается в виде тепла. И когда вы включаете резистор в последовательную цепь, потребление энергии резистором приводит к падению напряжения в цепи, уменьшая энергию, доступную для лампочек. А пониженное напряжение на лампочке снижает ее светоотдачу.
